Пристрій для вибивання та встановлення капсулів

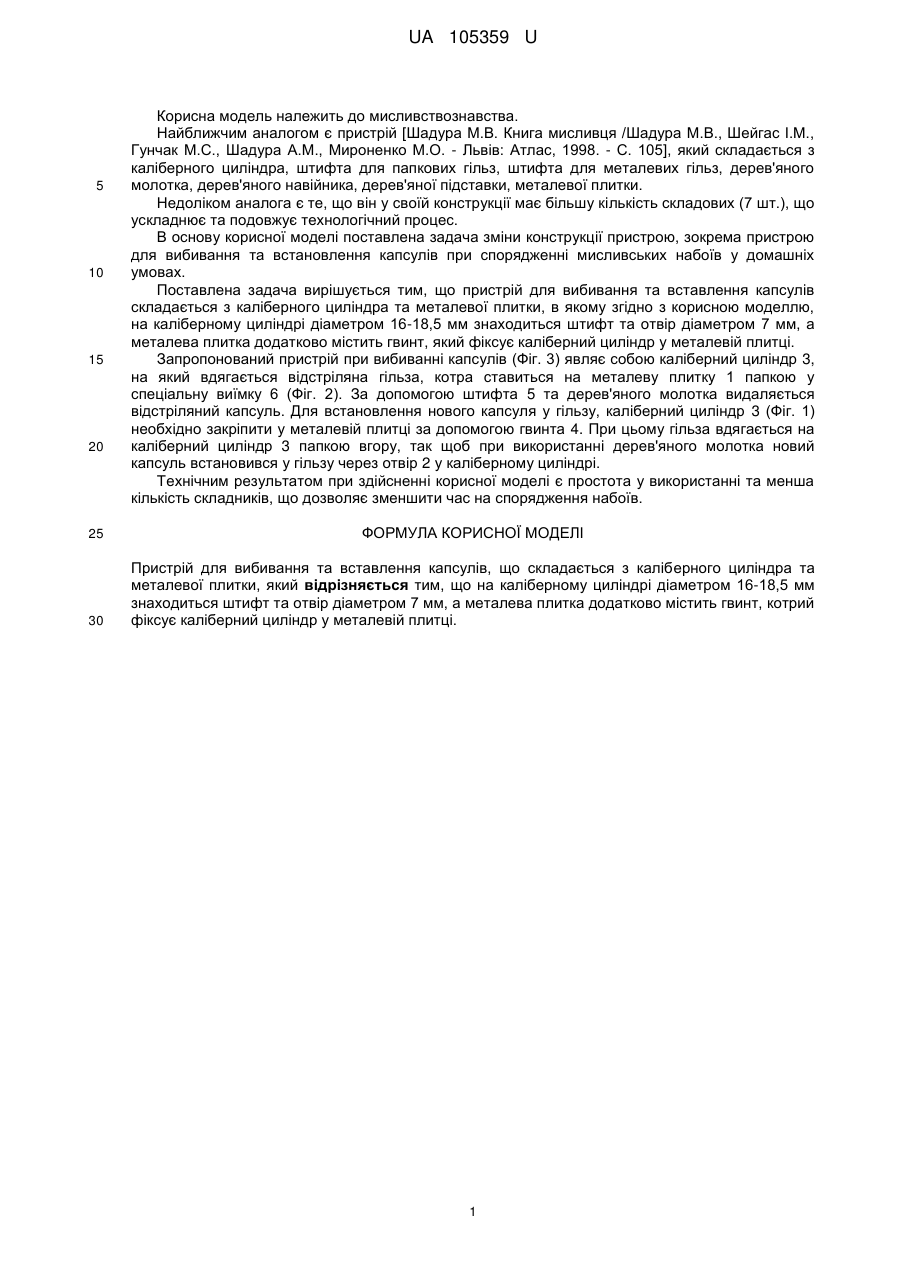

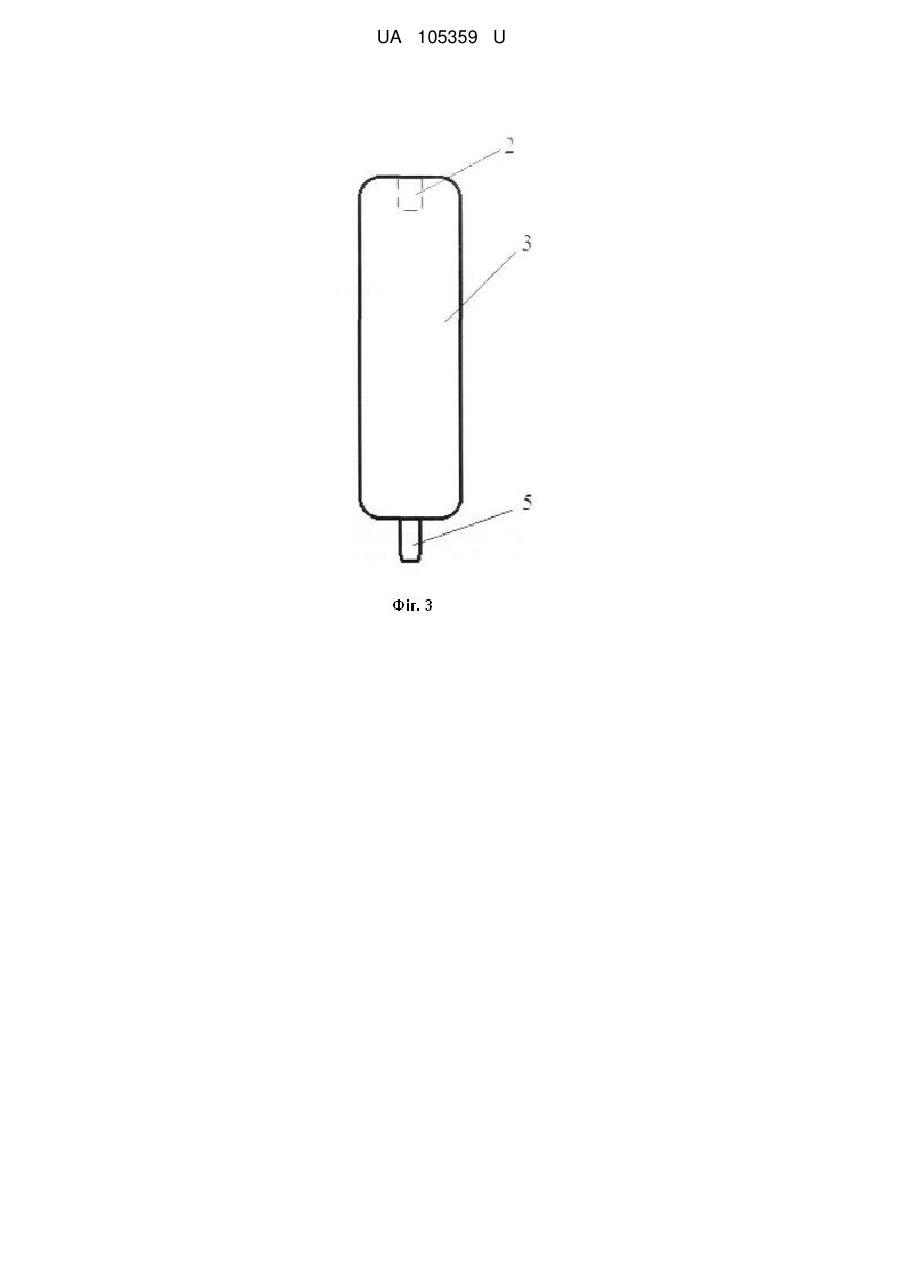

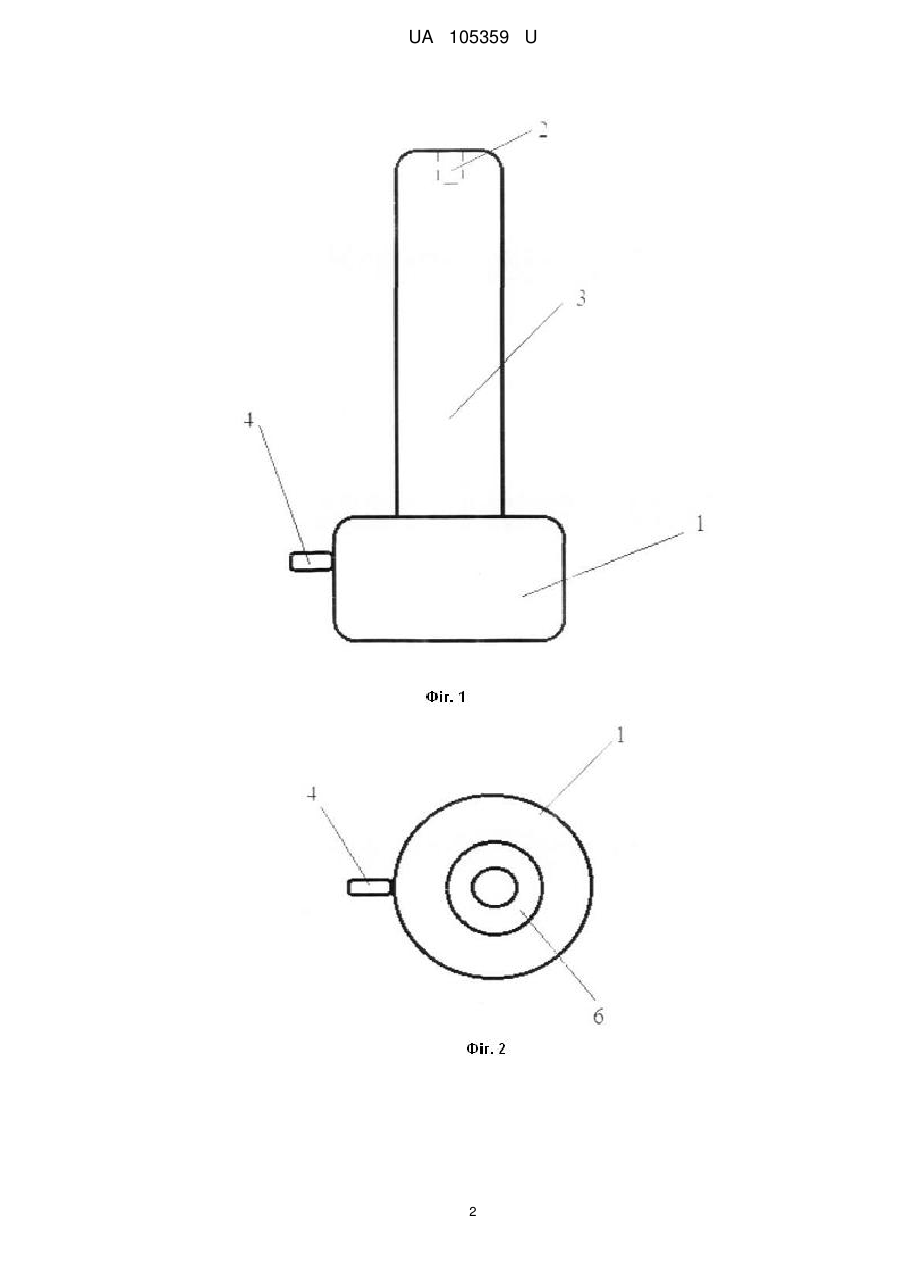

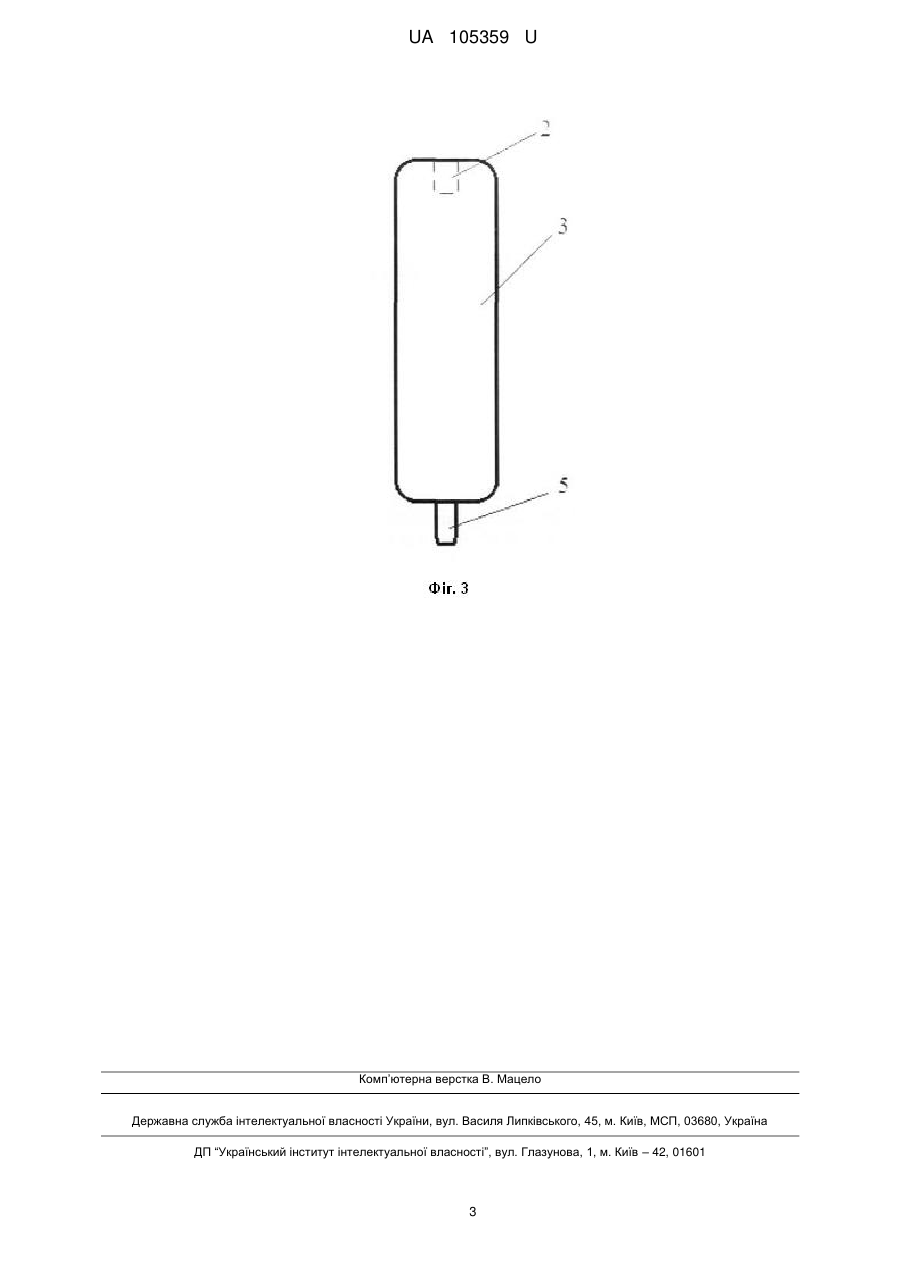

Реферат: Пристрій для вибивання та вставлення капсулів складається з каліберного циліндра та металевої плитки. На каліберному циліндрі діаметром 16-18,5 мм знаходиться штифт та отвір діаметром 7 мм, а металева плитка додатково містить гвинт, котрий фіксує каліберний циліндр у металевій плитці. UA 105359 U (54) ПРИСТРІЙ ДЛЯ ВИБИВАННЯ ТА ВСТАНОВЛЕННЯ КАПСУЛІВ UA 105359 U UA 105359 U 5 10 15 20 Корисна модель належить до мисливствознавства. Найближчим аналогом є пристрій [Шадура М.В. Книга мисливця /Шадура М.В., Шейгас І.М., Гунчак М.С., Шадура A.M., Мироненко M.O. - Львів: Атлас, 1998. - С. 105], який складається з каліберного циліндра, штифта для папкових гільз, штифта для металевих гільз, дерев'яного молотка, дерев'яного навійника, дерев'яної підставки, металевої плитки. Недоліком аналога є те, що він у своїй конструкції має більшу кількість складових (7 шт.), що ускладнює та подовжує технологічний процес. В основу корисної моделі поставлена задача зміни конструкції пристрою, зокрема пристрою для вибивання та встановлення капсулів при спорядженні мисливських набоїв у домашніх умовах. Поставлена задача вирішується тим, що пристрій для вибивання та вставлення капсулів складається з каліберного циліндра та металевої плитки, в якому згідно з корисною моделлю, на каліберному циліндрі діаметром 16-18,5 мм знаходиться штифт та отвір діаметром 7 мм, а металева плитка додатково містить гвинт, який фіксує каліберний циліндр у металевій плитці. Запропонований пристрій при вибиванні капсулів (Фіг. 3) являє собою каліберний циліндр 3, на який вдягається відстріляна гільза, котра ставиться на металеву плитку 1 папкою у спеціальну виїмку 6 (Фіг. 2). За допомогою штифта 5 та дерев'яного молотка видаляється відстріляний капсуль. Для встановлення нового капсуля у гільзу, каліберний циліндр 3 (Фіг. 1) необхідно закріпити у металевій плитці за допомогою гвинта 4. При цьому гільза вдягається на каліберний циліндр 3 папкою вгору, так щоб при використанні дерев'яного молотка новий капсуль встановився у гільзу через отвір 2 у каліберному циліндрі. Технічним результатом при здійсненні корисної моделі є простота у використанні та менша кількість складників, що дозволяє зменшити час на спорядження набоїв. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Пристрій для вибивання та вставлення капсулів, що складається з каліберного циліндра та металевої плитки, який відрізняється тим, що на каліберному циліндрі діаметром 16-18,5 мм знаходиться штифт та отвір діаметром 7 мм, а металева плитка додатково містить гвинт, котрий фіксує каліберний циліндр у металевій плитці. 1 UA 105359 U 2 UA 105359 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
