Пристрій для створення зворотних фасок, жолобників, чвертей

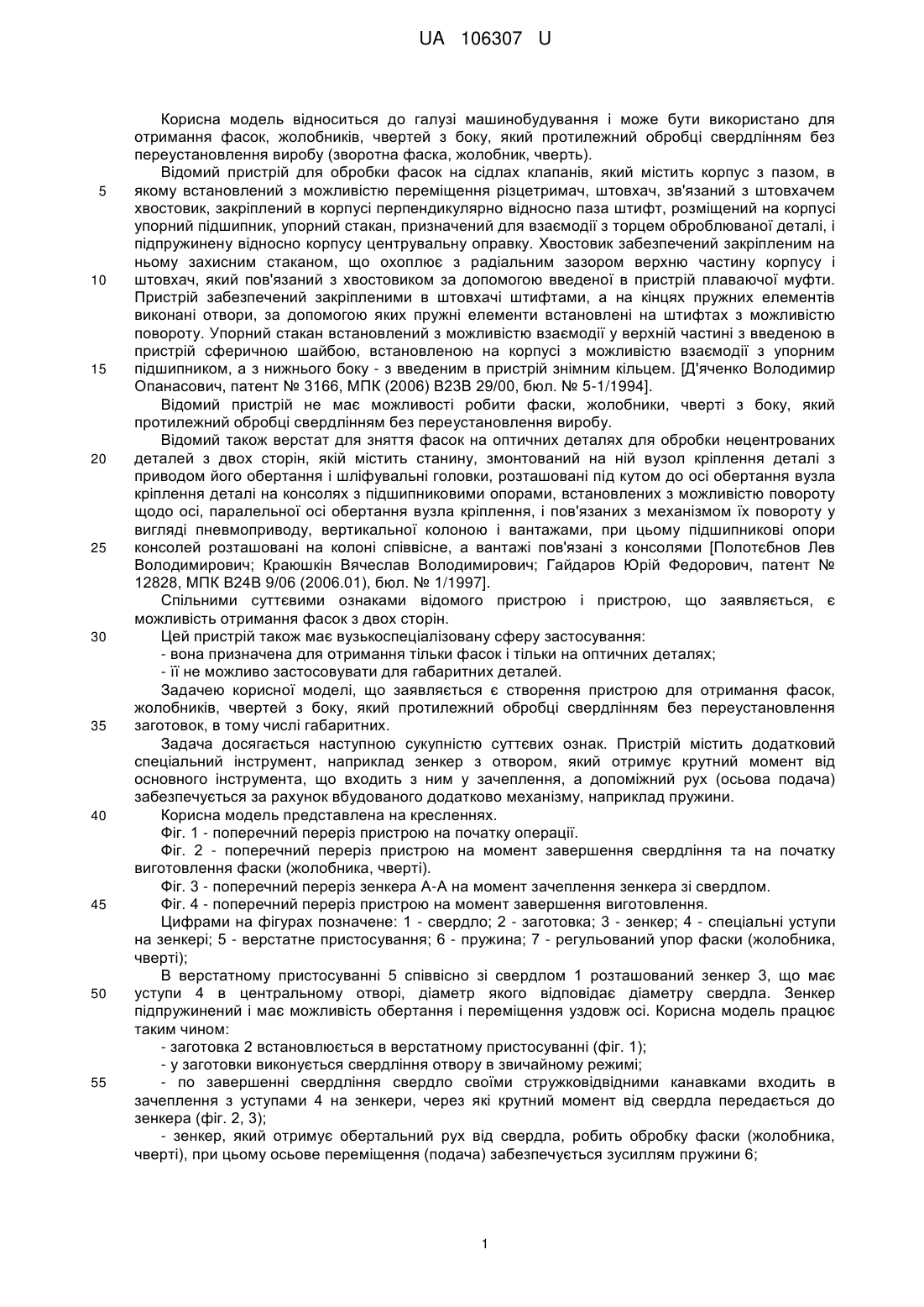

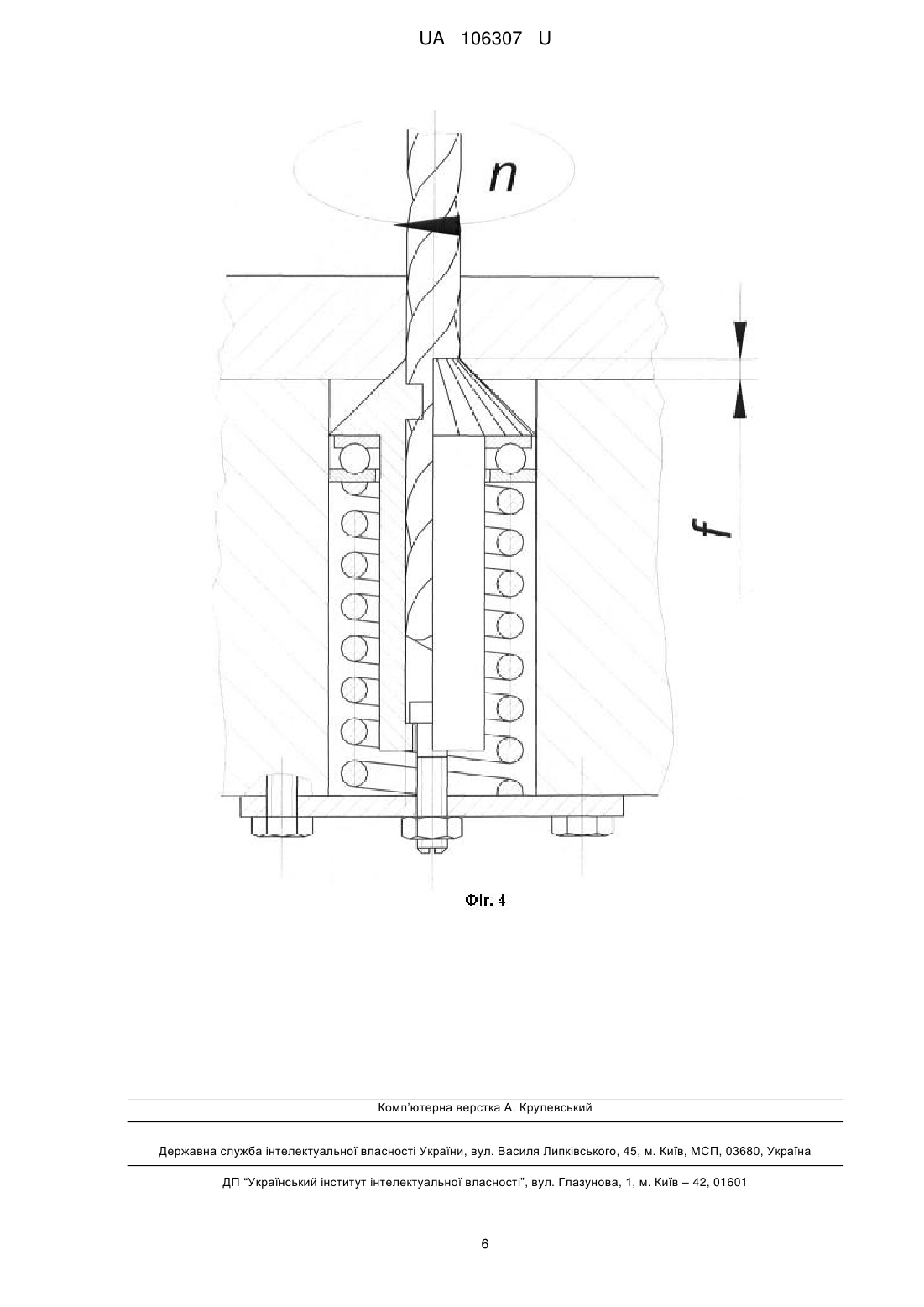

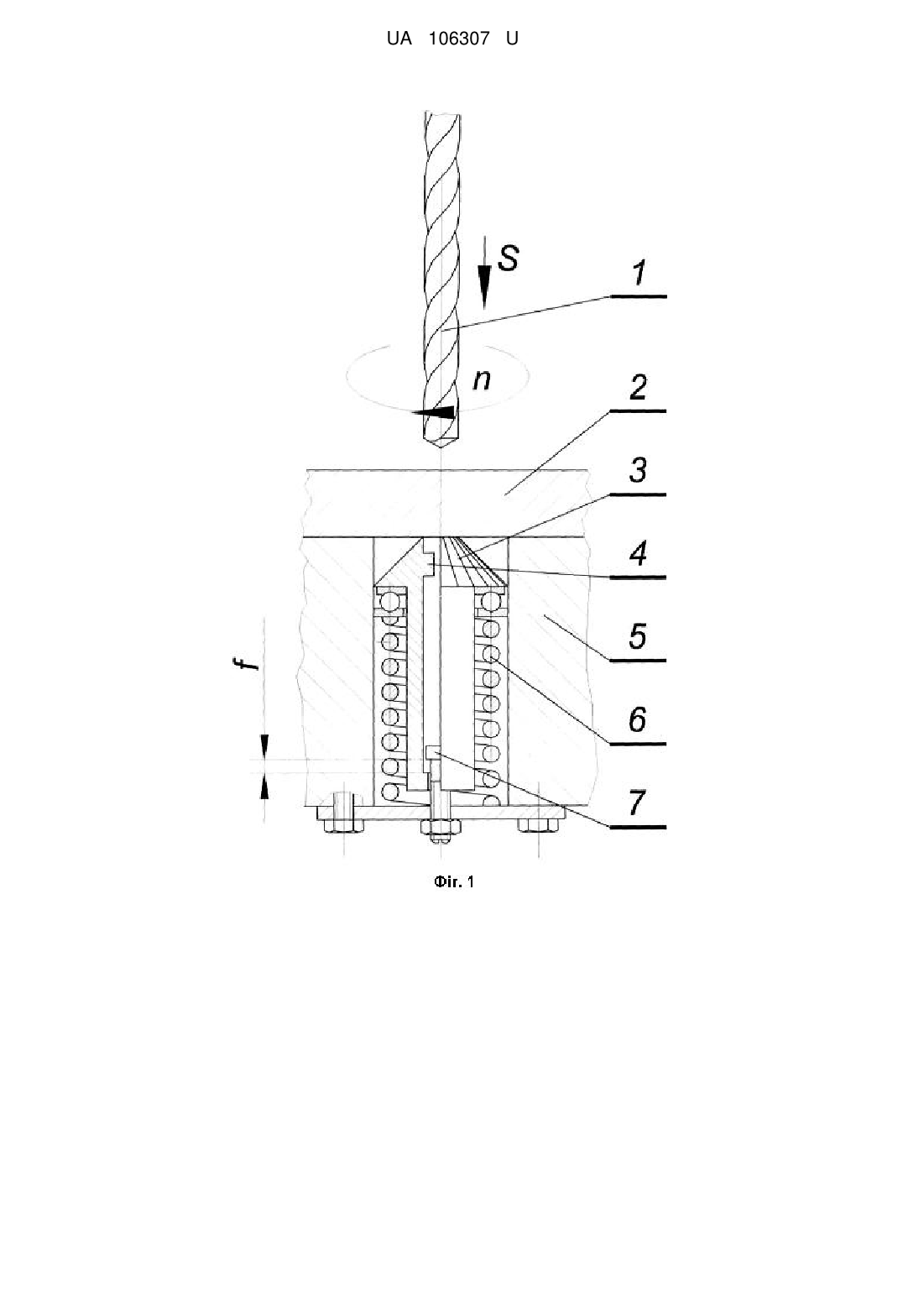

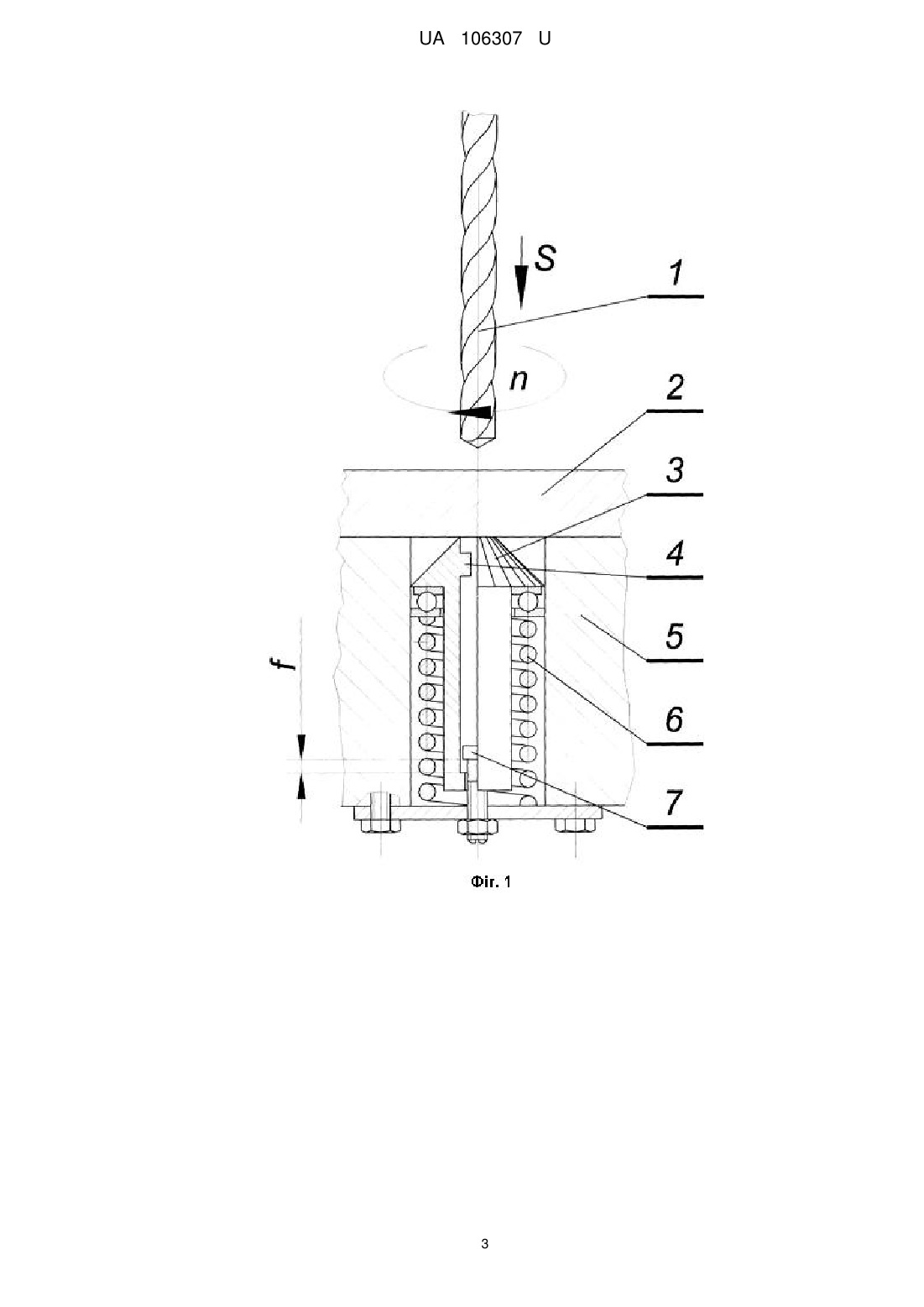

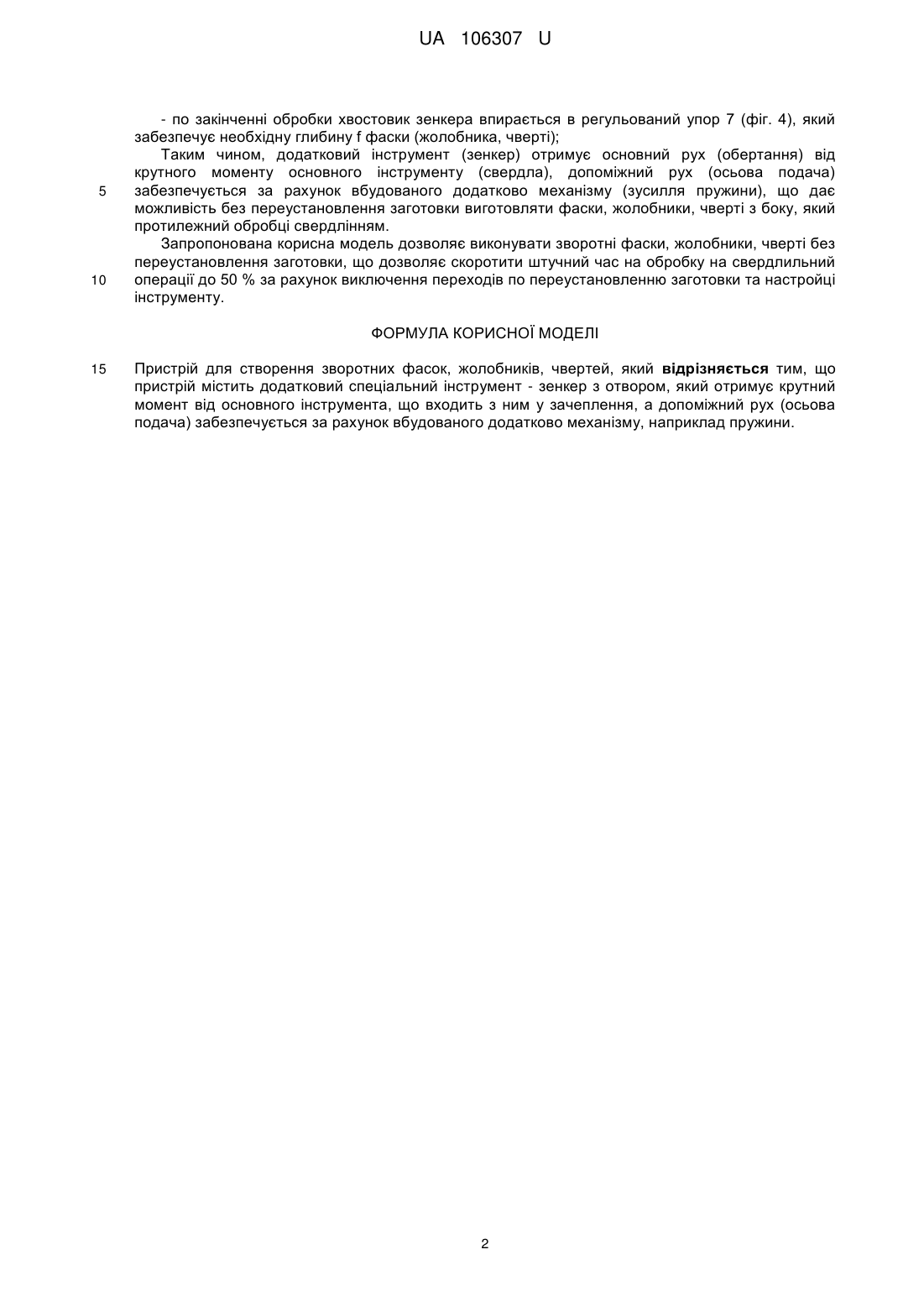

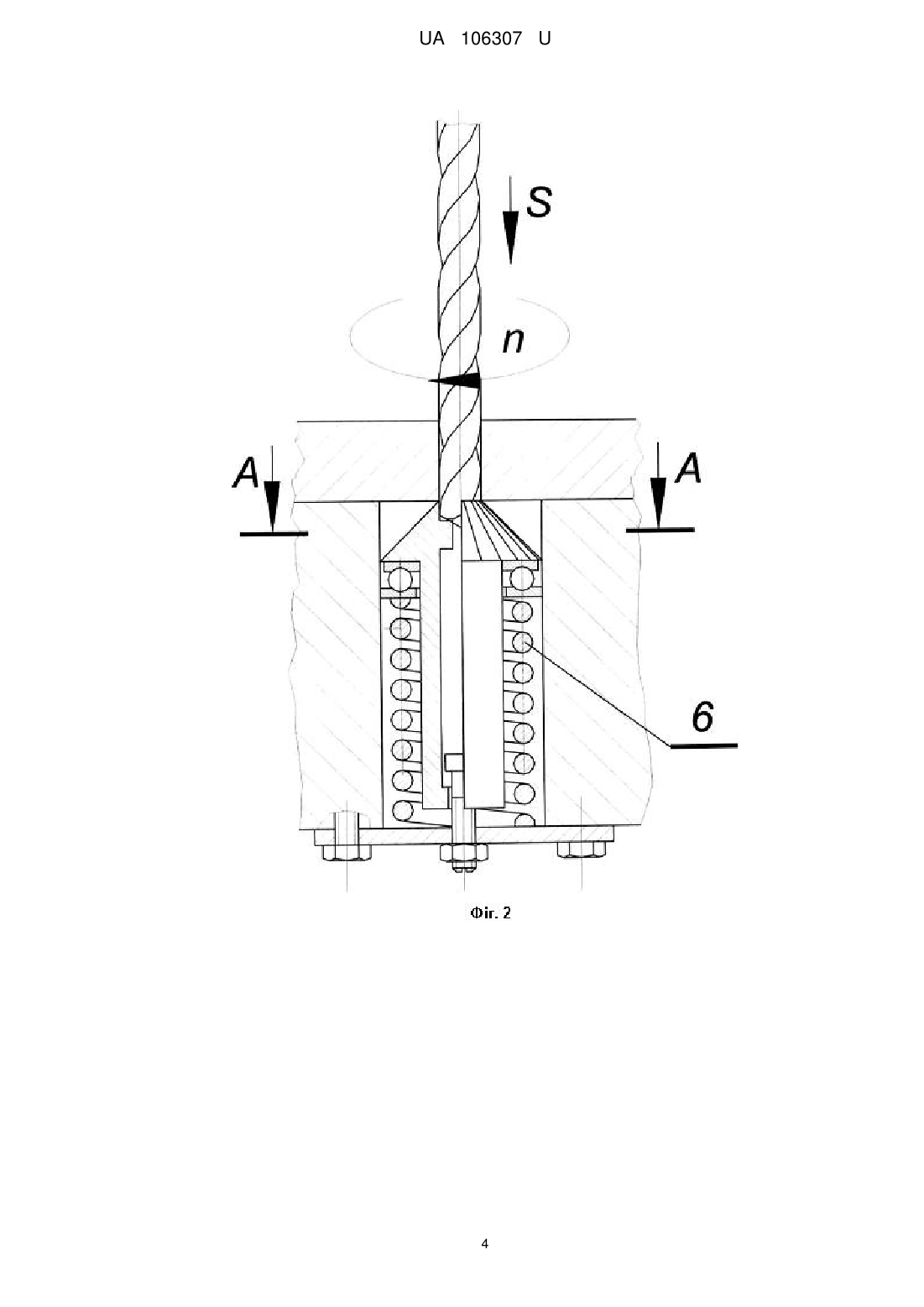

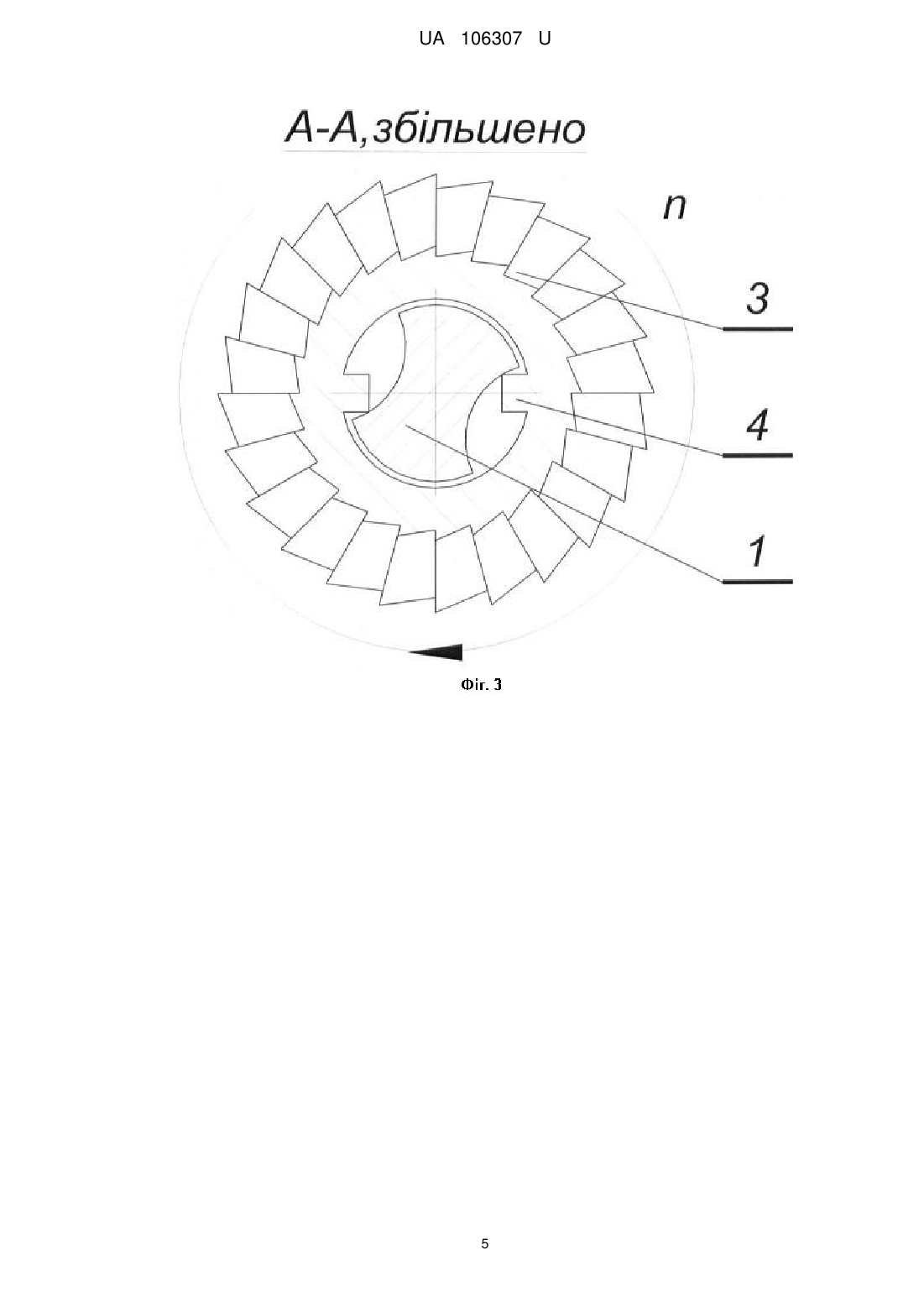

Реферат: UA 106307 U UA 106307 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель відноситься до галузі машинобудування і може бути використано для отримання фасок, жолобників, чвертей з боку, який протилежний обробці свердлінням без переустановлення виробу (зворотна фаска, жолобник, чверть). Відомий пристрій для обробки фасок на сідлах клапанів, який містить корпус з пазом, в якому встановлений з можливістю переміщення різцетримач, штовхач, зв'язаний з штовхачем хвостовик, закріплений в корпусі перпендикулярно відносно паза штифт, розміщений на корпусі упорний підшипник, упорний стакан, призначений для взаємодії з торцем оброблюваної деталі, і підпружинену відносно корпусу центрувальну оправку. Хвостовик забезпечений закріпленим на ньому захисним стаканом, що охоплює з радіальним зазором верхню частину корпусу і штовхач, який пов'язаний з хвостовиком за допомогою введеної в пристрій плаваючої муфти. Пристрій забезпечений закріпленими в штовхачі штифтами, а на кінцях пружних елементів виконані отвори, за допомогою яких пружні елементи встановлені на штифтах з можливістю повороту. Упорний стакан встановлений з можливістю взаємодії у верхній частині з введеною в пристрій сферичною шайбою, встановленою на корпусі з можливістю взаємодії з упорним підшипником, а з нижнього боку - з введеним в пристрій знімним кільцем. [Д'яченко Володимир Опанасович, патент № 3166, МПК (2006) В23В 29/00, бюл. № 5-1/1994]. Відомий пристрій не має можливості робити фаски, жолобники, чверті з боку, який протилежний обробці свердлінням без переустановлення виробу. Відомий також верстат для зняття фасок на оптичних деталях для обробки нецентрованих деталей з двох сторін, якій містить станину, змонтований на ній вузол кріплення деталі з приводом його обертання і шліфувальні головки, розташовані під кутом до осі обертання вузла кріплення деталі на консолях з підшипниковими опорами, встановлених з можливістю повороту щодо осі, паралельної осі обертання вузла кріплення, і пов'язаних з механізмом їх повороту у вигляді пневмоприводу, вертикальної колоною і вантажами, при цьому підшипникові опори консолей розташовані на колоні співвісне, а вантажі пов'язані з консолями [Полотєбнов Лев Володимирович; Краюшкін Вячеслав Володимирович; Гайдаров Юрій Федорович, патент № 12828, МПК В24В 9/06 (2006.01), бюл. № 1/1997]. Спільними суттєвими ознаками відомого пристрою і пристрою, що заявляється, є можливість отримання фасок з двох сторін. Цей пристрій також має вузькоспеціалізовану сферу застосування: - вона призначена для отримання тільки фасок і тільки на оптичних деталях; - її не можливо застосовувати для габаритних деталей. Задачею корисної моделі, що заявляється є створення пристрою для отримання фасок, жолобників, чвертей з боку, який протилежний обробці свердлінням без переустановлення заготовок, в тому числі габаритних. Задача досягається наступною сукупністю суттєвих ознак. Пристрій містить додатковий спеціальний інструмент, наприклад зенкер з отвором, який отримує крутний момент від основного інструмента, що входить з ним у зачеплення, а допоміжний рух (осьова подача) забезпечується за рахунок вбудованого додатково механізму, наприклад пружини. Корисна модель представлена на кресленнях. Фіг. 1 - поперечний переріз пристрою на початку операції. Фіг. 2 - поперечний переріз пристрою на момент завершення свердління та на початку виготовлення фаски (жолобника, чверті). Фіг. 3 - поперечний переріз зенкера А-А на момент зачеплення зенкера зі свердлом. Фіг. 4 - поперечний переріз пристрою на момент завершення виготовлення. Цифрами на фігурах позначене: 1 - свердло; 2 - заготовка; 3 - зенкер; 4 - спеціальні уступи на зенкері; 5 - верстатне пристосування; 6 - пружина; 7 - регульований упор фаски (жолобника, чверті); В верстатному пристосуванні 5 співвісно зі свердлом 1 розташований зенкер 3, що має уступи 4 в центральному отворі, діаметр якого відповідає діаметру свердла. Зенкер підпружинений і має можливість обертання і переміщення уздовж осі. Корисна модель працює таким чином: - заготовка 2 встановлюється в верстатному пристосуванні (фіг. 1); - у заготовки виконується свердління отвору в звичайному режимі; - по завершенні свердління свердло своїми стружковідвідними канавками входить в зачеплення з уступами 4 на зенкери, через які крутний момент від свердла передається до зенкера (фіг. 2, 3); - зенкер, який отримує обертальний рух від свердла, робить обробку фаски (жолобника, чверті), при цьому осьове переміщення (подача) забезпечується зусиллям пружини 6; 1 UA 106307 U 5 10 - по закінченні обробки хвостовик зенкера впирається в регульований упор 7 (фіг. 4), який забезпечує необхідну глибину f фаски (жолобника, чверті); Таким чином, додатковий інструмент (зенкер) отримує основний рух (обертання) від крутного моменту основного інструменту (свердла), допоміжний рух (осьова подача) забезпечується за рахунок вбудованого додатково механізму (зусилля пружини), що дає можливість без переустановлення заготовки виготовляти фаски, жолобники, чверті з боку, який протилежний обробці свердлінням. Запропонована корисна модель дозволяє виконувати зворотні фаски, жолобники, чверті без переустановлення заготовки, що дозволяє скоротити штучний час на обробку на свердлильний операції до 50 % за рахунок виключення переходів по переустановленню заготовки та настройці інструменту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Пристрій для створення зворотних фасок, жолобників, чвертей, який відрізняється тим, що пристрій містить додатковий спеціальний інструмент - зенкер з отвором, який отримує крутний момент від основного інструмента, що входить з ним у зачеплення, а допоміжний рух (осьова подача) забезпечується за рахунок вбудованого додатково механізму, наприклад пружини. 2 UA 106307 U 3 UA 106307 U 4 UA 106307 U 5 UA 106307 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
