Спосіб формування кромок (створення фасок, галтелей, четвертей) на складних за формою лекальних виробах із листових заготовок

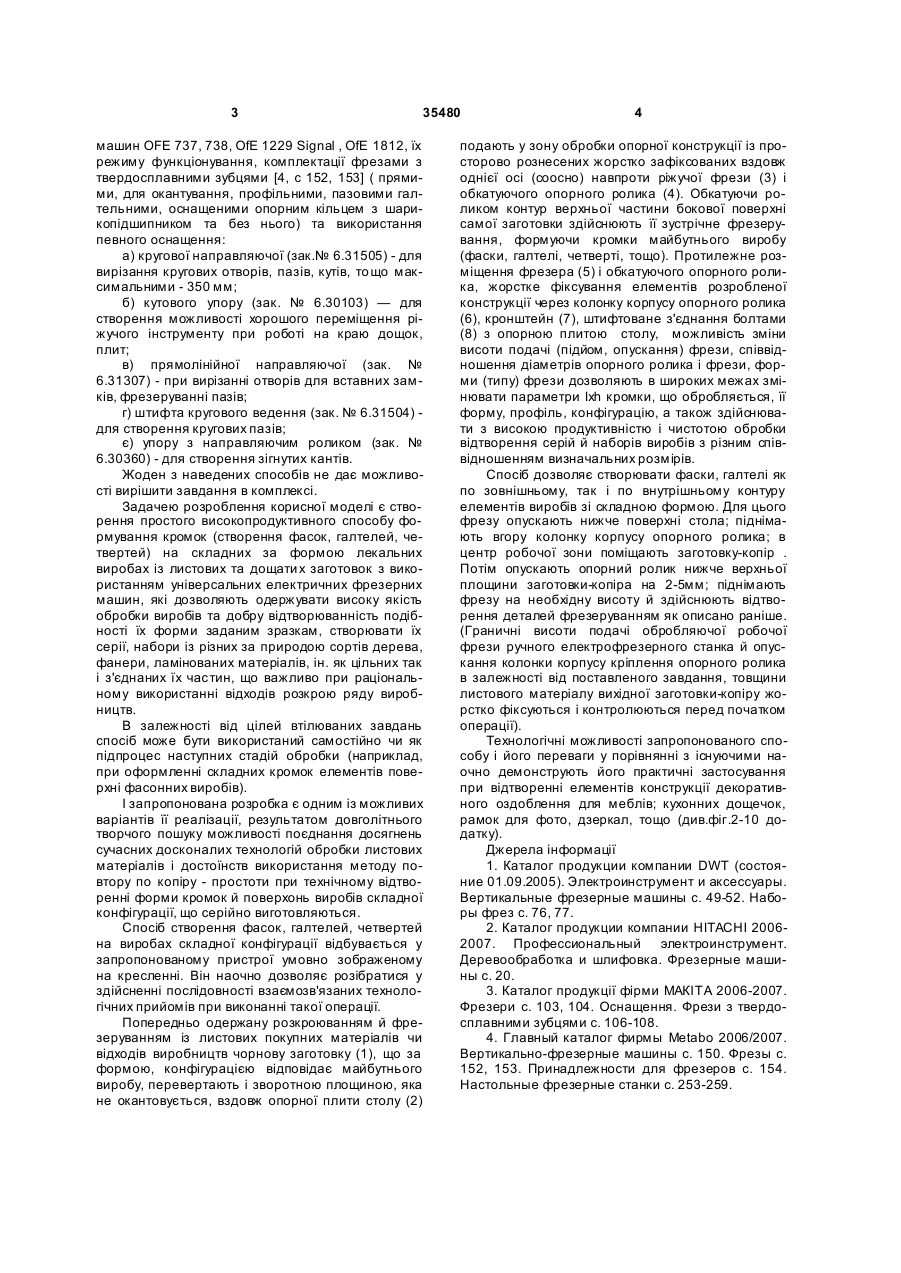

Спосіб формування кромок (створення фасок, галтелей, четвертей) на складних за формою лекальних виробах із листових до щати х заготовок, який відрізняється тим, що: -створення фасок, галтелей, четвертей на заготовці виконують фрезеруванням з одночасним без 3 35480 машин OFE 737, 738, OfE 1229 Signal , OfE 1812, їх режиму функціонування, комплектації фрезами з твердосплавними зубцями [4, с 152, 153] ( прямими, для окантування, профільними, пазовими галтельними, оснащеними опорним кільцем з шарикопідшипником та без нього) та використання певного оснащення: а) кругової направляючої (зак.№ 6.31505) - для вирізання кругових отворів, пазів, кутів, то що максимальними - 350 мм; б) кутового упору (зак. № 6.30103) — для створення можливості хорошого переміщення ріжучого інструменту при роботі на краю дощок, плит; в) прямолінійної направляючої (зак. № 6.31307) - при вирізанні отворів для вставних замків, фрезеруванні пазів; г) штифта кругового ведення (зак. № 6.31504) для створення кругових пазів; є) упору з направляючим роликом (зак. № 6.30360) - для створення зігнутих кантів. Жоден з наведених способів не дає можливості вирішити завдання в комплексі. Задачею розроблення корисної моделі є створення простого високопродуктивного способу формування кромок (створення фасок, галтелей, четвертей) на складних за формою лекальних виробах із листових та дощати х заготовок з використанням універсальних електричних фрезерних машин, які дозволяють одержувати високу якість обробки виробів та добру відтворюванність подібності їх форми заданим зразкам, створювати їх серії, набори із різних за природою сортів дерева, фанери, ламінованих матеріалів, ін. як цільних так і з'єднаних їх частин, що важливо при раціональному використанні відходів розкрою ряду виробництв. В залежності від цілей втілюваних завдань спосіб може бути використаний самостійно чи як підпроцес наступних стадій обробки (наприклад, при оформленні складних кромок елементів поверхні фасонних виробів). І запропонована розробка є одним із можливих варіантів її реалізації, результатом довголітнього творчого пошуку можливості поєднання досягнень сучасних досконалих технологій обробки листових матеріалів і достоїнств використання методу повтору по копіру - простоти при технічному відтворенні форми кромок й поверхонь виробів складної конфігурації, що серійно виготовляються. Спосіб створення фасок, галтелей, четвертей на виробах складної конфігурації відбувається у запропонованому пристрої умовно зображеному на кресленні. Він наочно дозволяє розібратися у здійсненні послідовності взаємозв'язаних технологічних прийомів при виконанні такої операції. Попередньо одержану розкроюванням й фрезеруванням із листових покупних матеріалів чи відходів виробництв чорнову заготовку (1), що за формою, конфігурацією відповідає майбутнього виробу, перевертають і зворотною площиною, яка не окантовується, вздовж опорної плити столу (2) 4 подають у зону обробки опорної конструкції із просторово рознесених жорстко зафіксованих вздовж однієї осі (соосно) навпроти ріжучої фрези (3) і обкатуючого опорного ролика (4). Обкатуючи роликом контур верхньої частини бокової поверхні самої заготовки здійснюють її зустрічне фрезерування, формуючи кромки майбутнього виробу (фаски, галтелі, четверті, тощо). Протилежне розміщення фрезера (5) і обкатуючого опорного ролика, жорстке фіксування елементів розробленої конструкції через колонку корпусу опорного ролика (6), кронштейн (7), штифтоване з'єднання болтами (8) з опорною плитою столу, можливість зміни висоти подачі (підйом, опускання) фрези, співвідношення діаметрів опорного ролика і фрези, форми (типу) фрези дозволяють в широких межах змінювати параметри Ixh кромки, що обробляється, її форму, профіль, конфігурацію, а також здійснювати з високою продуктивністю і чистотою обробки відтворення серій й наборів виробів з різним співвідношенням визначальних розмірів. Спосіб дозволяє створювати фаски, галтелі як по зовнішньому, так і по внутрішньому контуру елементів виробів зі складною формою. Для цього фрезу опускають нижче поверхні стола; піднімають вгору колонку корпусу опорного ролика; в центр робочої зони поміщають заготовку-копір . Потім опускають опорний ролик нижче верхньої площини заготовки-копіра на 2-5мм; піднімають фрезу на необхідну висоту й здійснюють відтворення деталей фрезеруванням як описано раніше. (Граничні висоти подачі обробляючої робочої фрези ручного електрофрезерного станка й опускання колонки корпусу кріплення опорного ролика в залежності від поставленого завдання, товщини листового матеріалу вихідної заготовки-копіру жорстко фіксуються і контролюються перед початком операції). Технологічні можливості запропонованого способу і його переваги у порівнянні з існуючими наочно демонструють його практичні застосування при відтворенні елементів конструкції декоративного оздоблення для меблів; кухонних дощечок, рамок для фото, дзеркал, тощо (див.фіг.2-10 додатку). Джерела інформації 1. Каталог продукции компании DWT (состояние 01.09.2005). Электроинструмент и аксессуары. Вертикальные фрезерные машины с. 49-52. Наборы фрез с. 76, 77. 2. Каталог продукции компании HITACHI 20062007. Профессиональный электроинструмент. Деревообработка и шлифовка. Фрезерные машины с. 20. 3. Каталог продукції фірми МАКІТА 2006-2007. Фрезери с. 103, 104. Оснащення. Фрези з твердосплавними зубцями с. 106-108. 4. Главный каталог фирмы Metabo 2006/2007. Вертикально-фрезерные машины с. 150. Фрезы с. 152, 153. Принадлежности для фрезеров с. 154. Настольные фрезерные станки с. 253-259. 5 35480 Додаток 6 7 Комп’ютерна в ерстка Д. Шев ерун 35480 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
