Магазин штурмової гвинтівки калібру 5,45х39

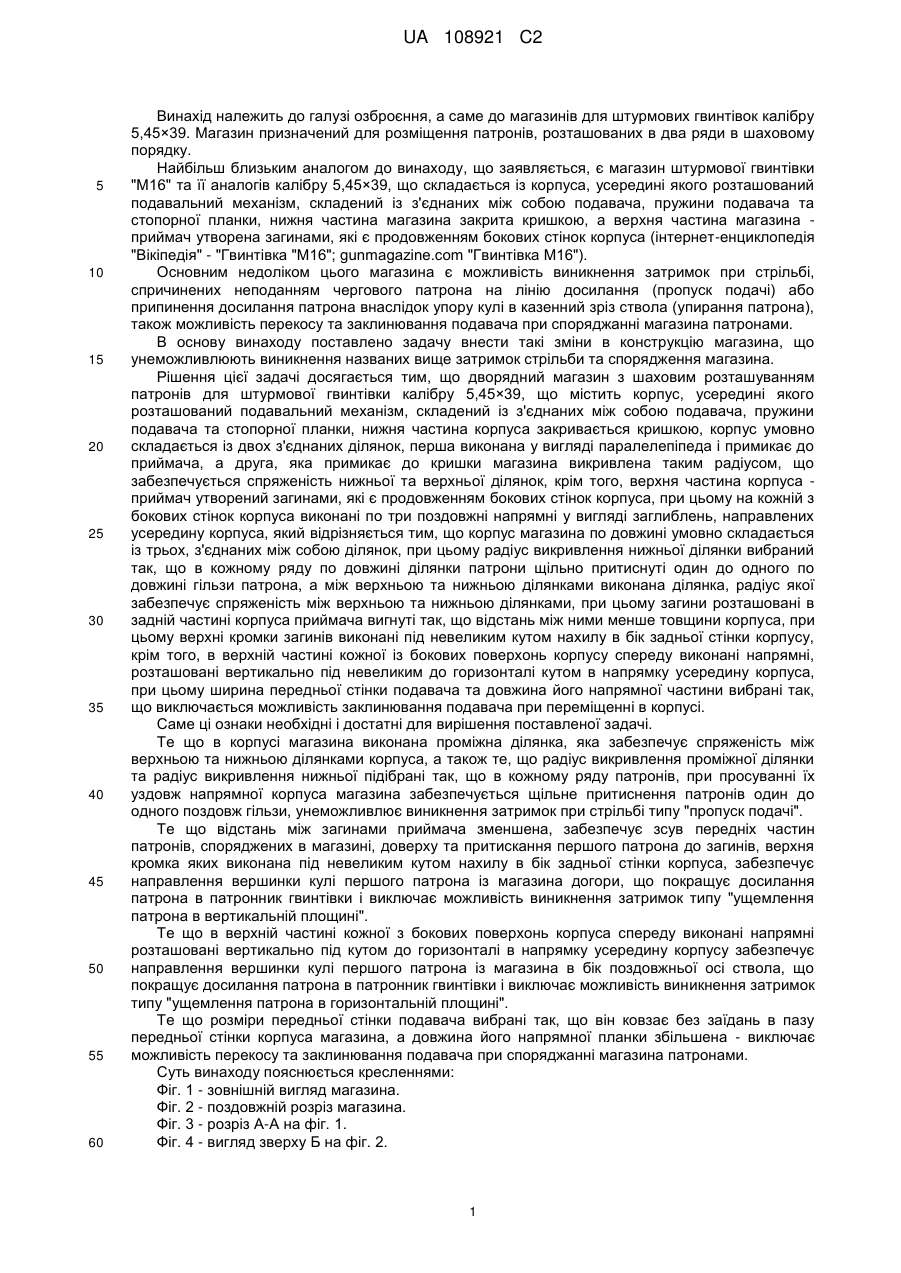

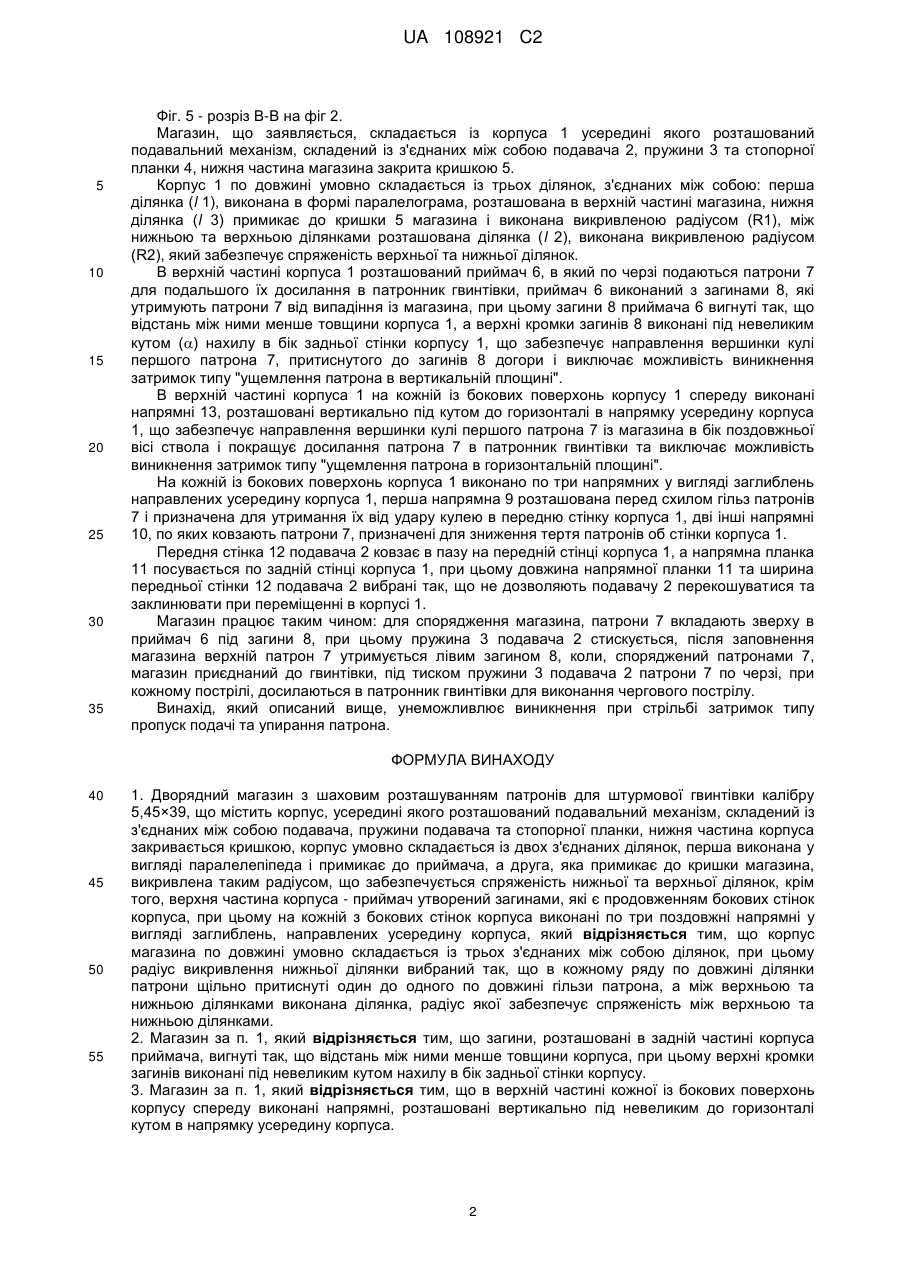

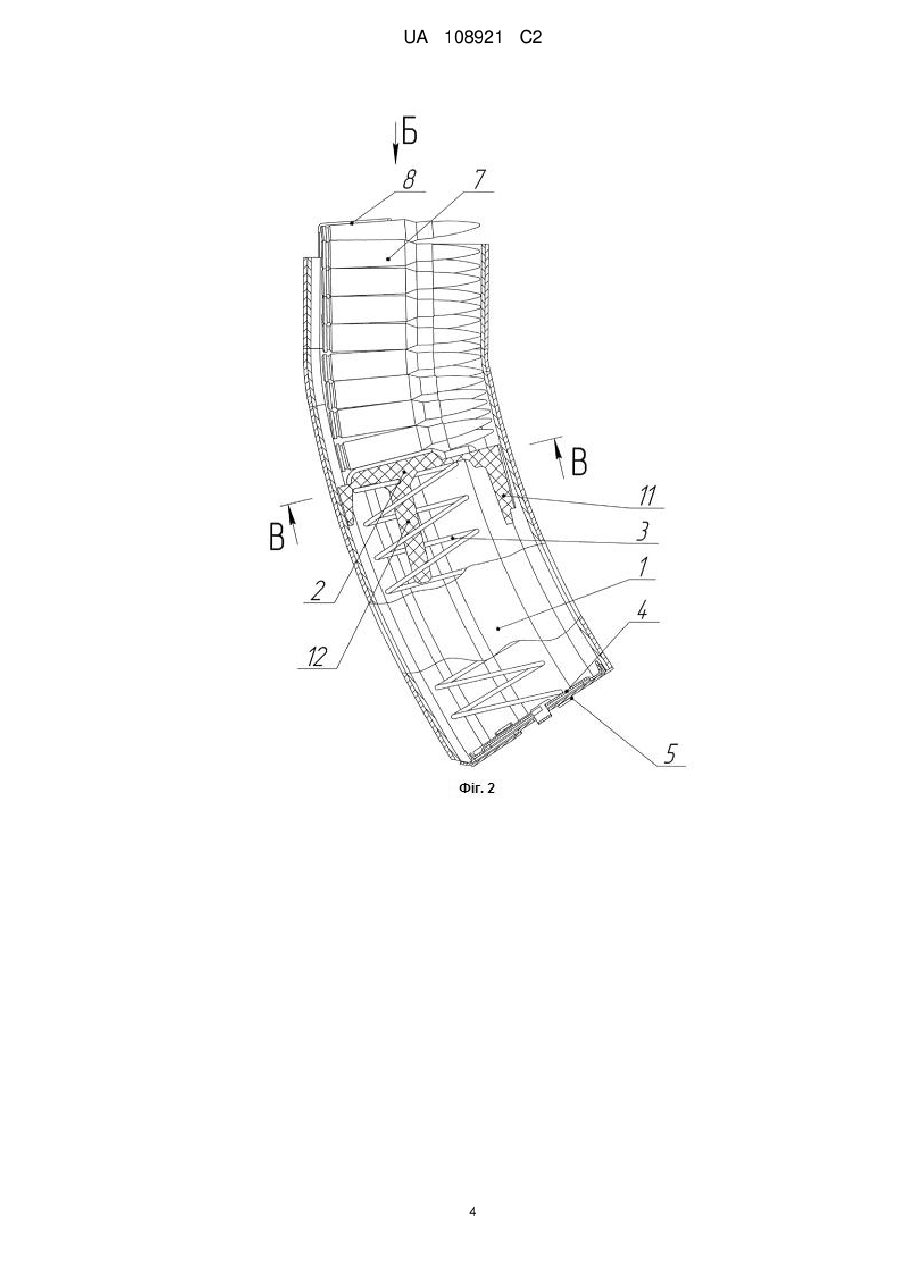

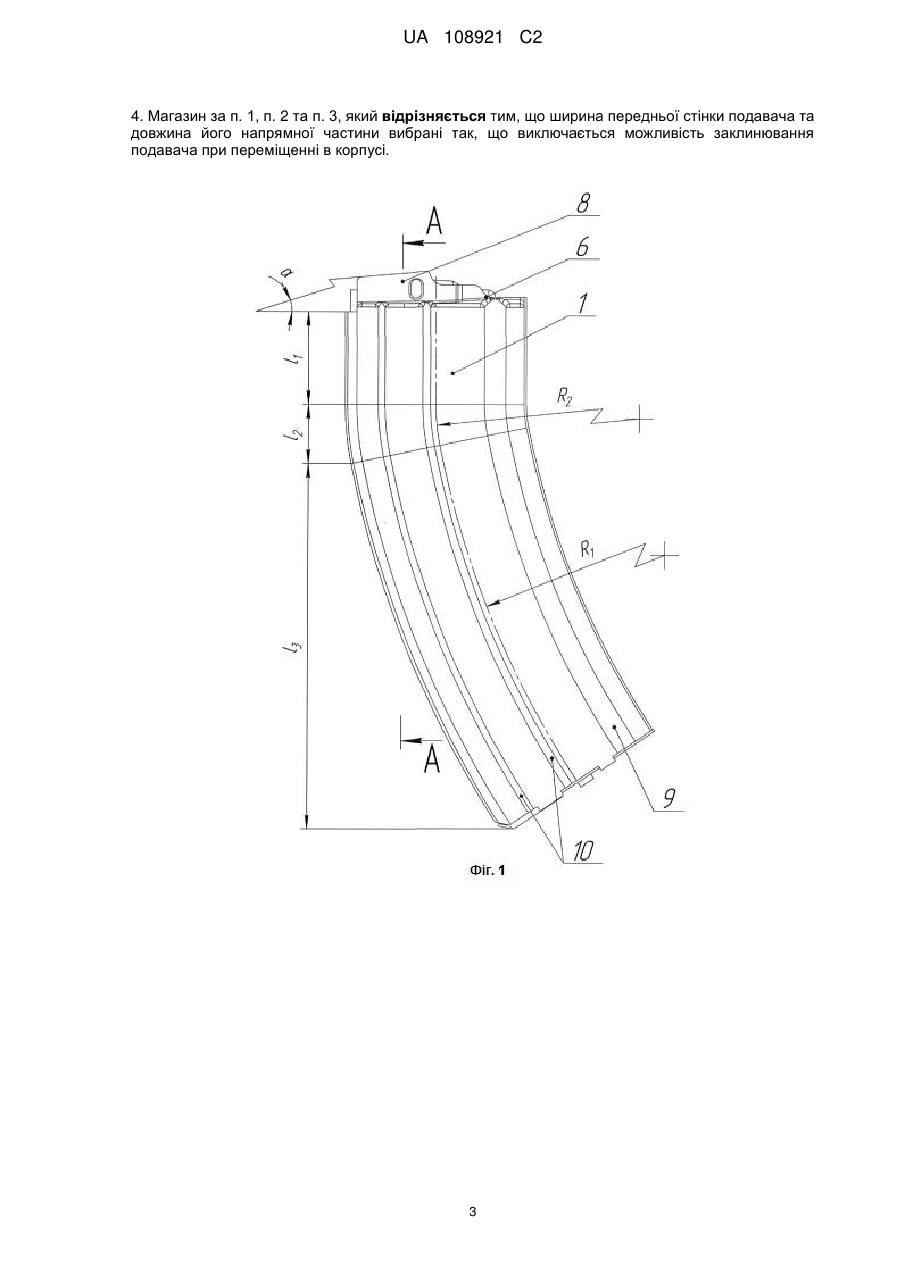

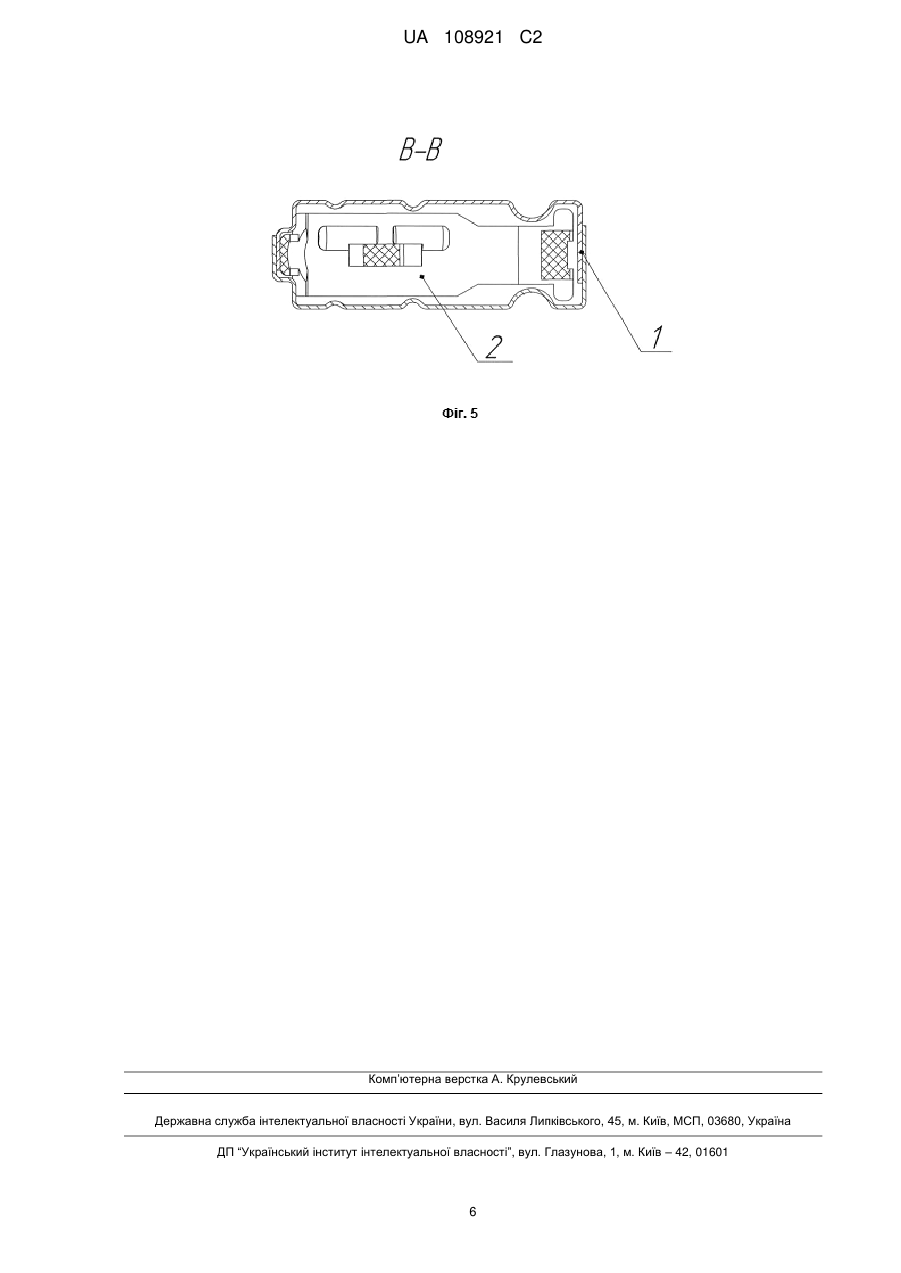

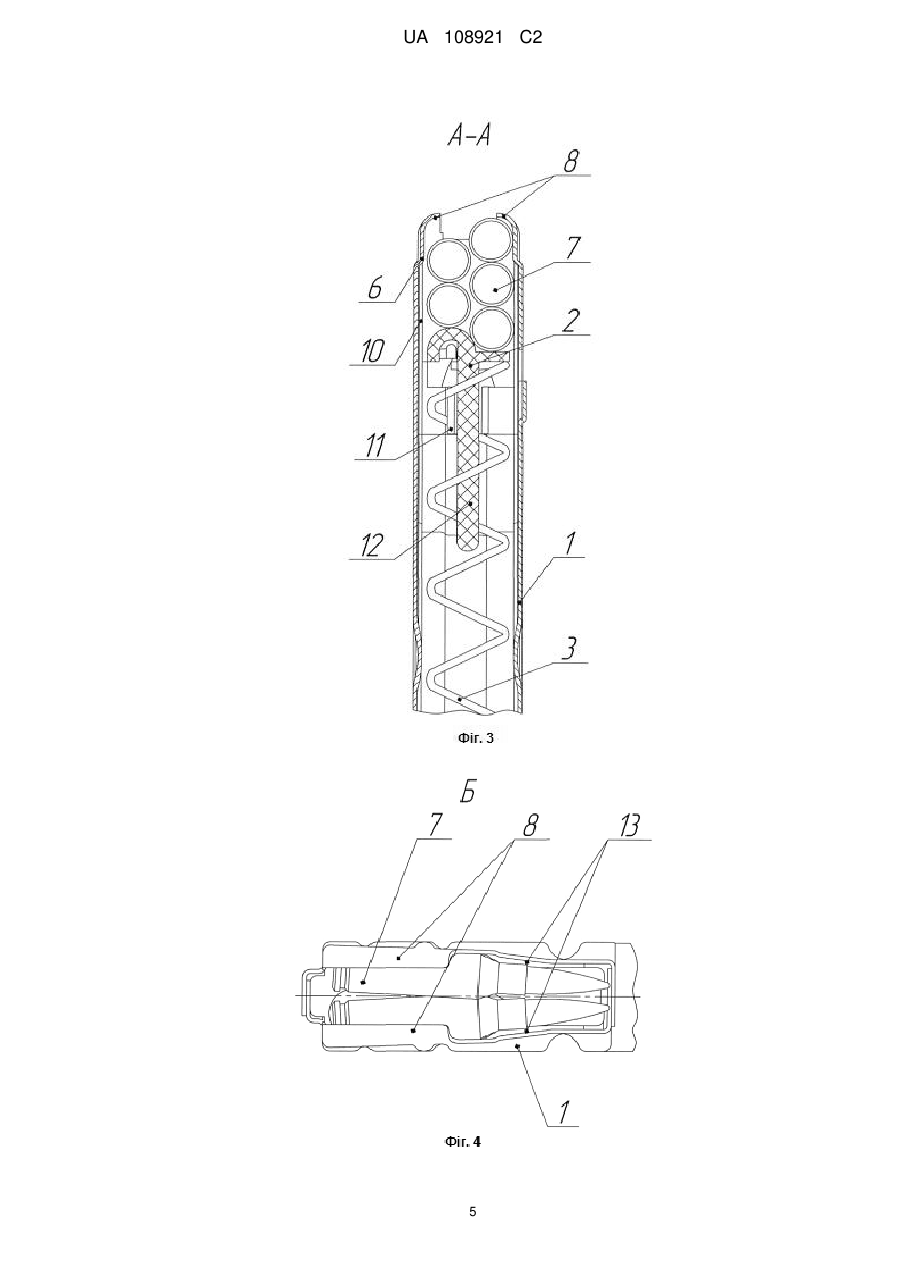

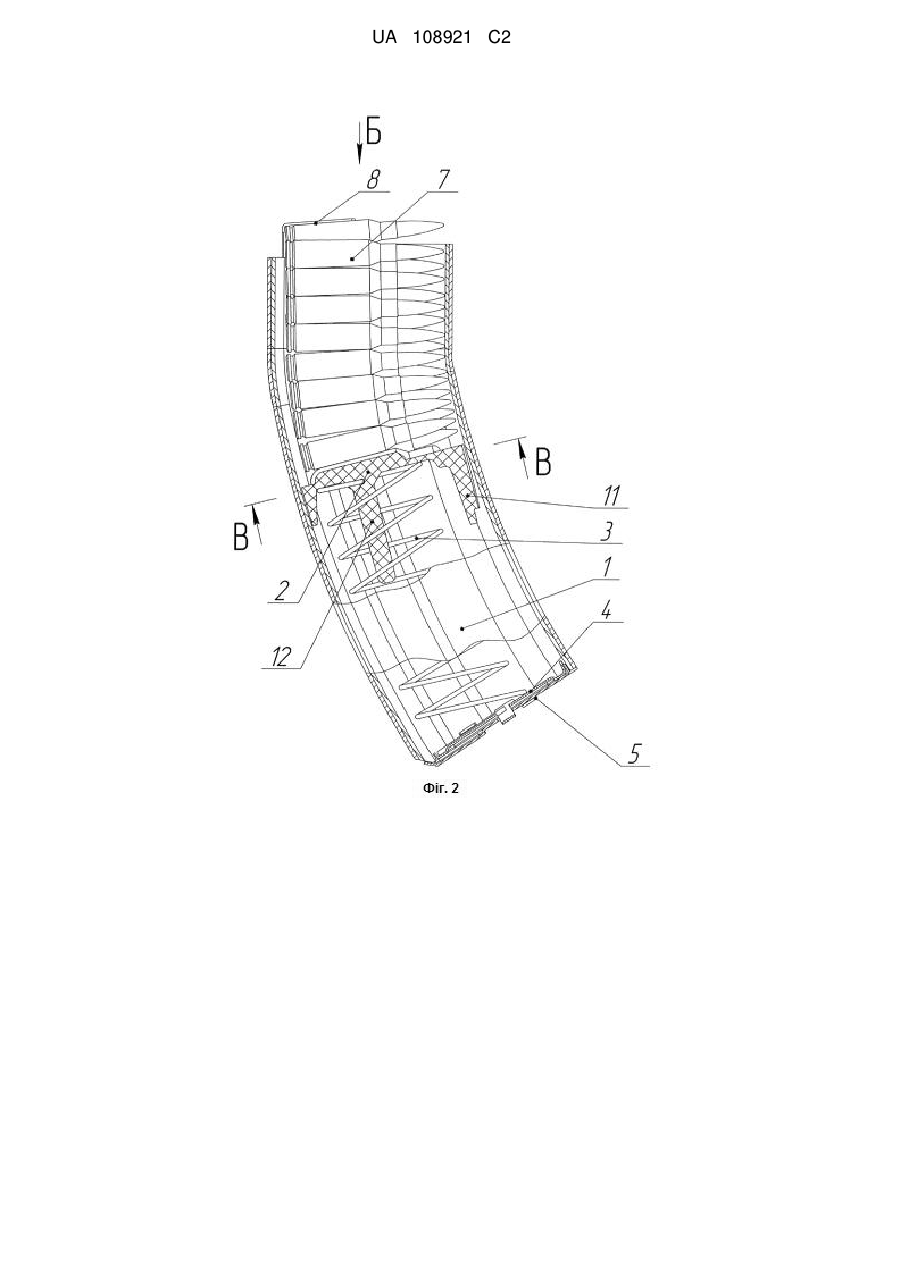

Реферат: Винахід належить до галузі озброєння, а саме до магазинів для штурмової гвинтівки калібру 5,45×39, що містить корпус, усередині якого розташований подавальний механізм, складений із з'єднаних між собою подавача, пружини подавача та стопорної планки, нижня частина корпуса закривається кришкою. Корпус умовно складається із трьох з'єднаних між собою ділянок. Радіус викривлення нижньої ділянки вибраний так, що в кожному ряду по довжині ділянки патрони щільно притиснуті один до одного по довжині гільзи патрона. Між верхньою та нижньою ділянками виконана ділянка, радіус якої забезпечує спряженість між верхньою та нижньою ділянками. Загини, розташовані в задній частині корпуса приймача, вигнуті так, що відстань між ними менше товщини корпуса, верхні кромки загинів виконані під невеликим кутом нахилу в бік задньої стінки корпуса. В верхній частині кожної із бокових поверхонь корпуса спереду виконані напрямні, розташовані вертикально під невеликим до горизонталі кутом в напрямку усередину корпуса. Ширина передньої стінки подавача та довжина його напрямної частини вибрані так, що виключається можливість заклинювання подавача при переміщенні в корпусі. Винахід унеможливлює виникнення при стрільбі затримок типу пропуск подачі та упирання патрона. UA 108921 C2 (12) UA 108921 C2 UA 108921 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі озброєння, а саме до магазинів для штурмових гвинтівок калібру 5,45×39. Магазин призначений для розміщення патронів, розташованих в два ряди в шаховому порядку. Найбільш близьким аналогом до винаходу, що заявляється, є магазин штурмової гвинтівки "М16" та її аналогів калібру 5,45×39, що складається із корпуса, усередині якого розташований подавальний механізм, складений із з'єднаних між собою подавача, пружини подавача та стопорної планки, нижня частина магазина закрита кришкою, а верхня частина магазина приймач утворена загинами, які є продовженням бокових стінок корпуса (інтернет-енциклопедія "Вікіпедія" - "Гвинтівка "М16"; gunmagazine.com "Гвинтівка М16"). Основним недоліком цього магазина є можливість виникнення затримок при стрільбі, спричинених неподанням чергового патрона на лінію досилання (пропуск подачі) або припинення досилання патрона внаслідок упору кулі в казенний зріз ствола (упирання патрона), також можливість перекосу та заклинювання подавача при споряджанні магазина патронами. В основу винаходу поставлено задачу внести такі зміни в конструкцію магазина, що унеможливлюють виникнення названих вище затримок стрільби та спорядження магазина. Рішення цієї задачі досягається тим, що дворядний магазин з шаховим розташуванням патронів для штурмової гвинтівки калібру 5,45×39, що містить корпус, усередині якого розташований подавальний механізм, складений із з'єднаних між собою подавача, пружини подавача та стопорної планки, нижня частина корпуса закривається кришкою, корпус умовно складається із двох з'єднаних ділянок, перша виконана у вигляді паралелепіпеда і примикає до приймача, а друга, яка примикає до кришки магазина викривлена таким радіусом, що забезпечується спряженість нижньої та верхньої ділянок, крім того, верхня частина корпуса приймач утворений загинами, які є продовженням бокових стінок корпуса, при цьому на кожній з бокових стінок корпуса виконані по три поздовжні напрямні у вигляді заглиблень, направлених усередину корпуса, який відрізняється тим, що корпус магазина по довжині умовно складається із трьох, з'єднаних між собою ділянок, при цьому радіус викривлення нижньої ділянки вибраний так, що в кожному ряду по довжині ділянки патрони щільно притиснуті один до одного по довжині гільзи патрона, а між верхньою та нижньою ділянками виконана ділянка, радіус якої забезпечує спряженість між верхньою та нижньою ділянками, при цьому загини розташовані в задній частині корпуса приймача вигнуті так, що відстань між ними менше товщини корпуса, при цьому верхні кромки загинів виконані під невеликим кутом нахилу в бік задньої стінки корпусу, крім того, в верхній частині кожної із бокових поверхонь корпусу спереду виконані напрямні, розташовані вертикально під невеликим до горизонталі кутом в напрямку усередину корпуса, при цьому ширина передньої стінки подавача та довжина його напрямної частини вибрані так, що виключається можливість заклинювання подавача при переміщенні в корпусі. Саме ці ознаки необхідні і достатні для вирішення поставленої задачі. Те що в корпусі магазина виконана проміжна ділянка, яка забезпечує спряженість між верхньою та нижньою ділянками корпуса, а також те, що радіус викривлення проміжної ділянки та радіус викривлення нижньої підібрані так, що в кожному ряду патронів, при просуванні їх уздовж напрямної корпуса магазина забезпечується щільне притиснення патронів один до одного поздовж гільзи, унеможливлює виникнення затримок при стрільбі типу "пропуск подачі". Те що відстань між загинами приймача зменшена, забезпечує зсув передніх частин патронів, споряджених в магазині, доверху та притискання першого патрона до загинів, верхня кромка яких виконана під невеликим кутом нахилу в бік задньої стінки корпуса, забезпечує направлення вершинки кулі першого патрона із магазина догори, що покращує досилання патрона в патронник гвинтівки і виключає можливість виникнення затримок типу "ущемлення патрона в вертикальній площині". Те що в верхній частині кожної з бокових поверхонь корпуса спереду виконані напрямні розташовані вертикально під кутом до горизонталі в напрямку усередину корпусу забезпечує направлення вершинки кулі першого патрона із магазина в бік поздовжньої осі ствола, що покращує досилання патрона в патронник гвинтівки і виключає можливість виникнення затримок типу "ущемлення патрона в горизонтальній площині". Те що розміри передньої стінки подавача вибрані так, що він ковзає без заїдань в пазу передньої стінки корпуса магазина, а довжина його напрямної планки збільшена - виключає можливість перекосу та заклинювання подавача при споряджанні магазина патронами. Суть винаходу пояснюється кресленнями: Фіг. 1 - зовнішній вигляд магазина. Фіг. 2 - поздовжній розріз магазина. Фіг. 3 - розріз А-А на фіг. 1. Фіг. 4 - вигляд зверху Б на фіг. 2. 1 UA 108921 C2 5 10 15 20 25 30 35 Фіг. 5 - розріз В-В на фіг 2. Магазин, що заявляється, складається із корпуса 1 усередині якого розташований подавальний механізм, складений із з'єднаних між собою подавача 2, пружини 3 та стопорної планки 4, нижня частина магазина закрита кришкою 5. Корпус 1 по довжині умовно складається із трьох ділянок, з'єднаних між собою: перша ділянка (l 1), виконана в формі паралелограма, розташована в верхній частині магазина, нижня ділянка (l 3) примикає до кришки 5 магазина і виконана викривленою радіусом (R1), між нижньою та верхньою ділянками розташована ділянка (l 2), виконана викривленою радіусом (R2), який забезпечує спряженість верхньої та нижньої ділянок. В верхній частині корпуса 1 розташований приймач 6, в який по черзі подаються патрони 7 для подальшого їх досилання в патронник гвинтівки, приймач 6 виконаний з загинами 8, які утримують патрони 7 від випадіння із магазина, при цьому загини 8 приймача 6 вигнуті так, що відстань між ними менше товщини корпуса 1, а верхні кромки загинів 8 виконані під невеликим кутом () нахилу в бік задньої стінки корпусу 1, що забезпечує направлення вершинки кулі першого патрона 7, притиснутого до загинів 8 догори і виключає можливість виникнення затримок типу "ущемлення патрона в вертикальній площині". В верхній частині корпуса 1 на кожній із бокових поверхонь корпусу 1 спереду виконані напрямні 13, розташовані вертикально під кутом до горизонталі в напрямку усередину корпуса 1, що забезпечує направлення вершинки кулі першого патрона 7 із магазина в бік поздовжньої вісі ствола і покращує досилання патрона 7 в патронник гвинтівки та виключає можливість виникнення затримок типу "ущемлення патрона в горизонтальній площині". На кожній із бокових поверхонь корпуса 1 виконано по три напрямних у вигляді заглиблень направлених усередину корпуса 1, перша напрямна 9 розташована перед схилом гільз патронів 7 і призначена для утримання їх від удару кулею в передню стінку корпуса 1, дві інші напрямні 10, по яких ковзають патрони 7, призначені для зниження тертя патронів об стінки корпуса 1. Передня стінка 12 подавача 2 ковзає в пазу на передній стінці корпуса 1, а напрямна планка 11 посувається по задній стінці корпуса 1, при цьому довжина напрямної планки 11 та ширина передньої стінки 12 подавача 2 вибрані так, що не дозволяють подавачу 2 перекошуватися та заклинювати при переміщенні в корпусі 1. Магазин працює таким чином: для спорядження магазина, патрони 7 вкладають зверху в приймач 6 під загини 8, при цьому пружина 3 подавача 2 стискується, після заповнення магазина верхній патрон 7 утримується лівим загином 8, коли, споряджений патронами 7, магазин приєднаний до гвинтівки, під тиском пружини 3 подавача 2 патрони 7 по черзі, при кожному пострілі, досилаються в патронник гвинтівки для виконання чергового пострілу. Винахід, який описаний вище, унеможливлює виникненняпри стрільбі затримок типу пропуск подачі та упирання патрона. ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Дворядний магазин з шаховим розташуванням патронів для штурмової гвинтівки калібру 5,45×39, що містить корпус, усередині якого розташований подавальний механізм, складений із з'єднаних між собою подавача, пружини подавача та стопорної планки, нижня частина корпуса закривається кришкою, корпус умовно складається із двох з'єднаних ділянок, перша виконана у вигляді паралелепіпеда і примикає до приймача, а друга, яка примикає до кришки магазина, викривлена таким радіусом, що забезпечується спряженість нижньої та верхньої ділянок, крім того, верхня частина корпуса - приймач утворений загинами, які є продовженням бокових стінок корпуса, при цьому на кожній з бокових стінок корпуса виконані по три поздовжні напрямні у вигляді заглиблень, направлених усередину корпуса, який відрізняється тим, що корпус магазина по довжині умовно складається із трьох з'єднаних між собою ділянок, при цьому радіус викривлення нижньої ділянки вибраний так, що в кожному ряду по довжині ділянки патрони щільно притиснуті один до одного по довжині гільзи патрона, а між верхньою та нижньою ділянками виконана ділянка, радіус якої забезпечує спряженість між верхньою та нижньою ділянками. 2. Магазин за п. 1, який відрізняється тим, що загини, розташовані в задній частині корпуса приймача, вигнуті так, що відстань між ними менше товщини корпуса, при цьому верхні кромки загинів виконані під невеликим кутом нахилу в бік задньої стінки корпусу. 3. Магазин за п. 1, який відрізняється тим, що в верхній частині кожної із бокових поверхонь корпусу спереду виконані напрямні, розташовані вертикально під невеликим до горизонталі кутом в напрямку усередину корпуса. 2 UA 108921 C2 4. Магазин за п. 1, п. 2 та п. 3, який відрізняється тим, що ширина передньої стінки подавача та довжина його напрямної частини вибрані так, що виключається можливість заклинювання подавача при переміщенні в корпусі. 3 UA 108921 C2 4 UA 108921 C2 5 UA 108921 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
