Засіб для визначення положення пристрою регулювання під навантаженням силового трансформатора

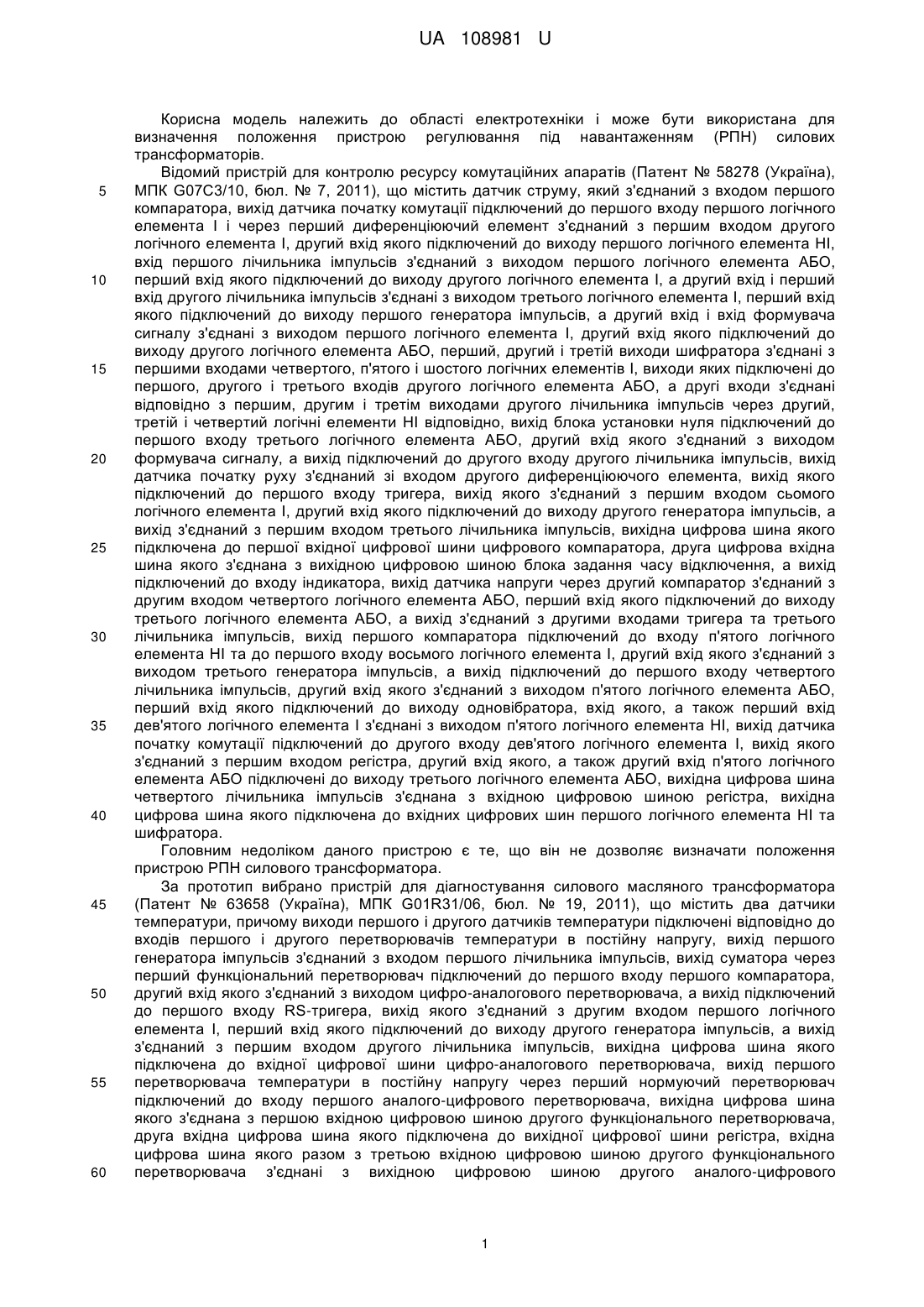

Реферат: Засіб для визначення положення пристрою регулювання під навантаженням (РПН) силового трансформатора, в якому за рахунок введення нових елементів та блоків, а також зв'язків між ними з'являється можливість визначати положення пристрою РПН силового трансформатора при керуванні ним дистанційно та контролювати його комутаційний ресурс, що дозволяє підвищити точність у визначенні роботоздатності пристрою РПН. Положення визначається послідовним варіюванням значення положення пристрою РПН в залежності від вхідних сигналів керування пристроєм РПН. UA 108981 U (54) ЗАСІБ ДЛЯ ВИЗНАЧЕННЯ ПОЛОЖЕННЯ ПРИСТРОЮ РЕГУЛЮВАННЯ ПІД НАВАНТАЖЕННЯМ СИЛОВОГО ТРАНСФОРМАТОРА UA 108981 U UA 108981 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області електротехніки і може бути використана для визначення положення пристрою регулювання під навантаженням (РПН) силових трансформаторів. Відомий пристрій для контролю ресурсу комутаційних апаратів (Патент № 58278 (Україна), МПК G07С3/10, бюл. № 7, 2011), що містить датчик струму, який з'єднаний з входом першого компаратора, вихід датчика початку комутації підключений до першого входу першого логічного елемента І і через перший диференціюючий елемент з'єднаний з першим входом другого логічного елемента І, другий вхід якого підключений до виходу першого логічного елемента НІ, вхід першого лічильника імпульсів з'єднаний з виходом першого логічного елемента АБО, перший вхід якого підключений до виходу другого логічного елемента І, а другий вхід і перший вхід другого лічильника імпульсів з'єднані з виходом третього логічного елемента І, перший вхід якого підключений до виходу першого генератора імпульсів, а другий вхід і вхід формувача сигналу з'єднані з виходом першого логічного елемента І, другий вхід якого підключений до виходу другого логічного елемента АБО, перший, другий і третій виходи шифратора з'єднані з першими входами четвертого, п'ятого і шостого логічних елементів І, виходи яких підключені до першого, другого і третього входів другого логічного елемента АБО, а другі входи з'єднані відповідно з першим, другим і третім виходами другого лічильника імпульсів через другий, третій і четвертий логічні елементи НІ відповідно, вихід блока установки нуля підключений до першого входу третього логічного елемента АБО, другий вхід якого з'єднаний з виходом формувача сигналу, а вихід підключений до другого входу другого лічильника імпульсів, вихід датчика початку руху з'єднаний зі входом другого диференціюючого елемента, вихід якого підключений до першого входу тригера, вихід якого з'єднаний з першим входом сьомого логічного елемента І, другий вхід якого підключений до виходу другого генератора імпульсів, а вихід з'єднаний з першим входом третього лічильника імпульсів, вихідна цифрова шина якого підключена до першої вхідної цифрової шини цифрового компаратора, друга цифрова вхідна шина якого з'єднана з вихідною цифровою шиною блока задання часу відключення, а вихід підключений до входу індикатора, вихід датчика напруги через другий компаратор з'єднаний з другим входом четвертого логічного елемента АБО, перший вхід якого підключений до виходу третього логічного елемента АБО, а вихід з'єднаний з другими входами тригера та третього лічильника імпульсів, вихід першого компаратора підключений до входу п'ятого логічного елемента НІ та до першого входу восьмого логічного елемента І, другий вхід якого з'єднаний з виходом третього генератора імпульсів, а вихід підключений до першого входу четвертого лічильника імпульсів, другий вхід якого з'єднаний з виходом п'ятого логічного елемента АБО, перший вхід якого підключений до виходу одновібратора, вхід якого, а також перший вхід дев'ятого логічного елемента І з'єднані з виходом п'ятого логічного елемента НІ, вихід датчика початку комутації підключений до другого входу дев'ятого логічного елемента І, вихід якого з'єднаний з першим входом регістра, другий вхід якого, а також другий вхід п'ятого логічного елемента АБО підключені до виходу третього логічного елемента АБО, вихідна цифрова шина четвертого лічильника імпульсів з'єднана з вхідною цифровою шиною регістра, вихідна цифрова шина якого підключена до вхідних цифрових шин першого логічного елемента НІ та шифратора. Головним недоліком даного пристрою є те, що він не дозволяє визначати положення пристрою РПН силового трансформатора. За прототип вибрано пристрій для діагностування силового масляного трансформатора (Патент № 63658 (Україна), МПК G01R31/06, бюл. № 19, 2011), що містить два датчики температури, причому виходи першого і другого датчиків температури підключені відповідно до входів першого і другого перетворювачів температури в постійну напругу, вихід першого генератора імпульсів з'єднаний з входом першого лічильника імпульсів, вихід суматора через перший функціональний перетворювач підключений до першого входу першого компаратора, другий вхід якого з'єднаний з виходом цифро-аналогового перетворювача, а вихід підключений до першого входу RS-тригера, вихід якого з'єднаний з другим входом першого логічного елемента І, перший вхід якого підключений до виходу другого генератора імпульсів, а вихід з'єднаний з першим входом другого лічильника імпульсів, вихідна цифрова шина якого підключена до вхідної цифрової шини цифро-аналогового перетворювача, вихід першого перетворювача температури в постійну напругу через перший нормуючий перетворювач підключений до входу першого аналого-цифрового перетворювача, вихідна цифрова шина якого з'єднана з першою вхідною цифровою шиною другого функціонального перетворювача, друга вхідна цифрова шина якого підключена до вихідної цифрової шини регістра, вхідна цифрова шина якого разом з третьою вхідною цифровою шиною другого функціонального перетворювача з'єднані з вихідною цифровою шиною другого аналого-цифрового 1 UA 108981 U 5 10 15 20 25 30 35 40 45 50 55 60 перетворювача, вхід якого разом з першим входом другого компаратора підключені до виходу першого перетворювача змінної напруги в постійну, вхід якого з'єднаний з виходом блока обчислення потужності, вихід блока задання потужності підключений до другого входу другого компаратора, вихід якого з'єднаний з входами другого функціонального перетворювача, другим входом третього логічного елемента І, входом першого логічного елемента НІ та першим входом другого логічного елемента І, другий вхід якого підключений до виходу третього генератора імпульсів, а вихід з'єднаний зі входом регістра, вихід датчика напруги через другий нормуючий перетворювач підключений до першого входу блока обчислення потужності, вихід датчика струму з'єднаний з входом третього нормуючого перетворювача, вихід другого перетворювача змінної напруги в постійну з'єднаний з першим входом суматора, другий вхід якого підключений до виходу четвертого нормуючого перетворювача, вхід якого з'єднаний з виходом другого перетворювача температури в постійну напругу, вихід RS-тригера підключений до входу першого формувача імпульсів, вихід якого з'єднаний з другим входом RS-тригера і другим входом другого лічильника імпульсів, вихід першого логічного елемента І підключений до другого входу четвертого логічного елемента І, перший вхід якого з'єднаний з виходом логічного елемента НІ, а вихід підключений до другого входу першого логічного елемента АБО, вихід якого з'єднаний з входом третього лічильника імпульсів, а перший вхід підключений до виходу третього логічного елемента І, перший вхід якого з'єднаний з виходом комутатора, вхідна цифрова шина якого підключена до вихідної цифрової шини другого функціонального перетворювача, a n входів з'єднані відповідно з n виходами першого лічильника імпульсів, вихід другого датчика струму через перетворювач струму в постійну напругу підключений до п'ятого нормуючого перетворювача, вихід якого з'єднаний з першим входом третього компаратора та з другим входом четвертого компаратора, перший вхід якого і другий вхід третього компаратора підключені до виходу джерела опорної напруги, вихід третього компаратора з'єднаний з першим входом п'ятого логічного елемента І, вихід четвертого компаратора підключений до першого входу шостого логічного елемента І, а другий вхід якого разом із другим входом п'ятого логічного елемента І та з першим входом шостого лічильника імпульсів з'єднаний із виходом датчика початку руху через другий формувач імпульсів, вихід блока установки нуля підключений до других входів четвертого, п'ятого та шостого лічильників імпульсів, перші входи четвертого та п'ятого лічильників імпульсів з'єднані із виходами п'ятого та шостого логічних елементів І відповідно, вихідні цифрові шини четвертого, п'ятого та шостого лічильників імпульсів підключені до перших входів першого, другого та третього цифрових компараторів відповідно, другі цифрові входи яких з'єднані із першим, другим та третім блоками задання ресурсу відповідно, а виходи підключені до входів першого, другого та третього індикаторів та до першого, другого та третього входів другого логічного елемента АБО, вихід якого з'єднаний з колами сигналізації оперативного персоналу, вихід датчика початку руху підключений через другий логічний елемент НІ до керуючого входу електронного ключа, вхід якого з'єднаний з виходом третього нормуючого перетворювача, а вихід з блоком обчислення потужності та з другим перетворювачем змінної напруги в постійну. Головним недоліком даного пристрою є неможливість визначення положення пристрою РПН силового трансформатора, що знижує можливість оцінювання роботоздатності пристрою РПН. В основу корисної моделі поставлено задачу створення засобу для визначення положення пристрою регулювання під навантаженням силового трансформатора, в якому за рахунок введення нових елементів та блоків, а також зв'язків між ними з'являється можливість визначати положення пристрою РПН силового трансформатора та контролювати його комутаційний ресурс, що дозволяє підвищити точність у визначенні роботоздатності пристрою РПН. Поставлена задача вирішується тим, що в засіб для визначення положення пристрою регулювання під навантаженням силового трансформатора, який містить генератор імпульсів, логічний елемент І, блок установки, лічильник імпульсів, індикатор, цифровий компаратор, блок задання ресурсу, причому вихід генератора імпульсів підключений до другого входу четвертого логічного елемента І, R-вхід другого лічильника імпульсів з'єднаний з виходом блока установки, а вихідна цифрова шина підключена до першого входу другого цифрового компаратора, другий цифровий вхід якого з'єднаний з цифровим виходом блока задання ресурсу, а вихід підключений до індикатора, введено перший, другий та третій логічні елементи І, два логічні елементи АБО, логічний елемент І-НІ, три RS-тригери, перший цифровий компаратор, два дешифратори, перший лічильник імпульсів, регістр, семисегментний індикатор, блок енергонезалежної пам'яті, причому лічильний вхід другого лічильника імпульсів з'єднаний з виходом логічного елемента І-НІ через логічний елемент НІ, перший вхід першого логічного елемента І підключений до вхідного сигналу "Команда +1" та до першого входу логічного 2 UA 108981 U 5 10 15 20 25 30 35 40 45 50 55 60 елемента I-НІ, другий вхід якого разом із першим входом другого логічного елемента І з'єднані з вхідним сигналом "Команда -1", другі входи першого та другого логічних елементів І та третій вхід логічного елемента І-НІ підключені до "Контакту перемикання" пристрою РПН, вихід першого логічного елемента І з'єднаний з S-входом першого RS-тригера, R-вхід якого разом із R-входом другого RS-тригера підключені до виходу логічного елемента І-НІ, S-вхід другого RSтригера з'єднаний з виходом другого логічного елемента І, а вихід підключений до першого лічильного входу "-1" першого лічильника імпульсів, другий вхід "+1" якого з'єднаний з виходом першого RS-тригера, перший та другий входи першого логічного елемента АБО підключені до виходів першого та другого RS-тригерів відповідно, а вихід з'єднаний з S-входом третього RSтригера, R-вхід останнього підключений до п'ятого виходу першого дешифратора, перший вхід четвертого логічного елемента І з'єднаний з виходом третього RS-тригера, а вихід підключений до входу першого дешифратора, перший вихід останнього з'єднаний з третім "синхронізуючим" входом першого лічильника імпульсів через перший вхід другого логічного елемента АБО, перший вхід якого підключений до виходу блока установки, вихідна цифрова шина першого лічильника імпульсів з'єднана з вхідними цифровими шинами другого дешифратора, регістра, другою вхідною цифровою шиною першого цифрового компаратора та з вхідною цифровою шиною блока енергонезалежної пам'яті, вихідна цифрова шина останнього підключена до вхідної цифрової шини першого лічильника імпульсів, а синхронізуючий вхід з'єднаний з виходом третього логічного елемента І, перший вхід останнього підключений до четвертого виходу першого дешифратора, а другий вхід третього логічного елемента І з'єднаний з виходом першого цифрового компаратора, синхронізуючий вхід останнього підключений до третього виходу першого дешифратора, а другий вихід якого з'єднаний з синхронізуючим входом регістра, вихідна цифрова шина якого підключена до вхідної цифрової шини першого цифрового компаратора, вихідна цифрова шина другого дешифратора підключена до вхідної цифрової шини семисегментного індикатора. На кресленні зображена структурна схема пристрою для визначення положення пристрою регулювання під навантаженням силового трансформатора, де: 1, 2 - перший та другий логічні елементи І відповідно; 3 - логічний елемент І-НІ; 4, 5 - перший та другий RS - тригер відповідно; 6 - перший логічний елемент АБО; 7 - третій RS - тригер; 8 - генератор імпульсів; 9 - третій логічний елементи І; 10 - блок установки; 11 - блок енергонезалежної пам'яті; 12 - другий логічний елемент АБО; 13 - четвертий логічний елемент І; 14 - перший лічильник імпульсів; 15 перший дешифратор; 16 - регістр; 17 - перший цифровий компаратор; 18 - другий дешифратор; 19 - семисегментний індикатор; 20 - логічний елемент НІ; 21 - другий лічильник імпульсів; 22 блок задання ресурсу; 23 - другий цифровий компаратор; 24 - індикатор, причому перший вхід першого логічного елемента І 1 підключений до вхідного сигналу "Команда +1" та до першого входу логічного елемента І-НІ 3, другий вхід якого разом із першим входом другого логічного елемента І 2 з'єднані з вхідним сигналом "Команда-1", другі входи першого 1 та другого 2 логічних елементів І та третій вхід логічного елемента І-НІ 3 підключені до"Контакту перемикання" пристрою РПН, вихід першого логічного елемента І 1 з'єднаний з S-входом першого RS-тригера 4, R-вхід якого разом із R-входом другого RS-тригера 5 підключені до виходу логічного елемента І-НІ 3, S-вхід другого RS-тригера 5 з'єднаний з виходом другого логічного елемента І 2, а вихід підключений до першого лічильного входу "-1" першого лічильника імпульсів 14, другий вхід "+1" якого з'єднаний з виходом першого RS-тригера 4, перший та другий входи першого логічного елемента АБО 6 підключені до виходів першого 4 та другого 5 RS-тригерів відповідно, а вихід з'єднаний з S-входом третього RS-тригера 7, R-вхід останнього підключений до п'ятого виходу першого дешифратора 15, вихід генератора імпульсів 8 з'єднаний з другим входом четвертого логічного елемента І 13, перший вхід якого підключений до виходу третього RS-тригера 7, а вихід з'єднаний з входом першого дешифратора 15, перший вихід останнього підключений до третього "синхронізуючого" входу першого лічильника імпульсів 14 через перший вхід другого логічного елемента АБО 12, перший вхід якого з'єднаний з виходом блока установки 10, вихідна цифрова шина другого дешифратора 18 підключена до вхідної цифрової шини семи сегментного індикатора 19, вихідна цифрова шина першого лічильника імпульсів 14 з'єднана з вхідними цифровими шинами другого дешифратора 18, регістра 16, другою вхідною цифровою шиною першого цифрового компаратора 17 та з вхідною цифровою шиною блока енергонезалежної пам'яті 11, вихідна цифрова шина останнього підключена до вхідної цифрової шини першого лічильника імпульсів 14, а синхронізуючий вхід з'єднаний з виходом третього логічного елемента І 9, перший вхід останнього підключений до четвертого виходу першого дешифратора 15, а другий вхід третього логічного елемента І 9 з'єднаний з виходом першого цифрового компаратора 17, синхронізуючий вхід останнього підключений до третього виходу першого дешифратора 15, а 3 UA 108981 U 5 10 15 20 25 30 35 40 45 50 55 60 другий вихід якого з'єднаний з синхронізуючим входом регістра 16, вихідна цифрова шина якого підключена до вхідної цифрової шини першого цифрового компаратора 17, лічильний вхід другого лічильника імпульсів 21 з'єднаний з виходом логічного елемента І-НІ 3 через логічний елемент НІ 20, R-вхід другого лічильника імпульсів 21 підключений до виходу блока установки 10, а вихідна цифрова шина з'єднана з першим входом другого цифрового компаратора 23, другий цифровий вхід якого підключений до цифрового виходу блока задання ресурсу 22, а вихід підключений до індикатора 24. Запропонований пристрій працює так. При подачі напруги живлення на вихідній цифровій шині блока енергонезалежної пам'яті 11 присутній код, який відповідає положенню пристрою РПН силового трансформатора, який був до зникнення напруги на пристрої. Із блока установки 10 надходить один імпульс до другого лічильника імпульсів 21 та скидає його, а також цей же імпульс через другий логічний елемент АБО 12 надходить на синхронізуючий вхід першого лічильника імпульсів 14, чим записується в нього вихідний код із блока енергонезалежної пам'яті 11. На виході першого лічильника імпульсів 14 з'являється вихідний код, який у другому дешифраторі 18 перетворюється на номер, що відповідає положенню пристрою РПН і він відображається на семисегментному індикаторі 19. Одночасно генератор імпульсів 8 починає формувати відповідні послідовності імпульсів. На входах логічного елемента І-НІ 3 присутні сигнали логічного нуля, вихідним сигналом якого скидаються перший 4 та другий 5 RS-тригери. Оскільки в основному пристрої РПН силових трансформаторів працюють лише в дистанційному режимі, то пристрій визначення положення підключається наступним чином: "Команда +1" та "Команда -1" беруться з ключа дистанційного управління пристрою РПН і відповідають команді "Прибавити" та "Убавити" відповідно. Ключ дистанційного управління знаходиться в ОПУ на шафі автоматики трансформатора. "Контакт перемикання", який відповідає за закінчене перемикання пристрою РПН, отримують з контактів реле повторювана перемикання пристрою РПН силового трансформатора. При перемиканні пристрою РПН силового трансформатора, наприклад, на відпайку вверх (вниз) на перший вхід першого логічного елемента І 1 (другого логічного елемента І 2) приходить сигнал з ключа дистанційного управління пристроєм РПН. Коли починається перемикання, з'являється сигнал на виході реле повторювача перемикання ("Контакт перемикання"), при цьому на виході логічного елемента І-НІ 3 зникає сигнал, чим розблоковується робота першого 4 та другого 5 RS-тригерів. В цей час при подачі двох вхідних сигналів "Команда "+1"" та "Контакт перемикання" ("Команда "-1"" та "Контакт перемикання") формується сигнал на виході першого логічного елемента І 1 (другого логічного елемента І 2), яким встановлюється перший RS-тригер 4 (другий RS-тригер 5). Вихідний сигнал з останнього подається на другий лічильний вхід "+1" (перший лічильний вхід "-1") першого лічильника імпульсів 14 та через перший логічний елемент АБО 6 встановлює третій RS-тригер 7 в одиничний стан, чим розблоковується можливість проходження імпульсів з генератора імпульсів 8 через четвертий логічний елемент І 13 на вхід першого дешифратора 15. Сигнал з першого виходу першого дешифратора 15 через другий логічний елемент АБО 12 збільшує (зменшує) значення першого лічильника імпульсів 14. Вихідний код останнього подається на вхід семисегментного індикатора 19 через другий дешифратор 18, в якому вихідний код першого лічильника імпульсів 14 перетворюється на номер відпайки пристрою РПН. Також вихідний сигнал з першого лічильника імпульсів 14 подається на цифровий вхід блока енергонезалежної пам'яті 11, на цифровий вхід регістра 16 та на другий цифровий вхід першого цифрового компаратора 17. В регістрі 16 знаходиться попереднє значення положення пристрою РПН і вихідний сигнал якого подається на вхід першого цифрового компаратора 17. Так в останньому порівнюється, по надходженню сигналу з третього виходу першого дешифратора 15, попереднє і теперішнє значення положення пристрою РПН. У випадку нерівності вхідних значень на першому цифровому компараторі 17 формується вихідний сигнал, який розблоковує третій логічний елемент І 9, і по появі сигналу на четвертому виході першого дешифратора 15 дозволяється запис в блок енергонезалежної пам'яті 11 нового значення положення пристрою РПН силового трансформатора. Наступним надходить сигнал із другого виходу першого дешифратора 15 на синхронізуючий вхід регістра 16 і у ньому запам'ятовується нове значення положення пристрою РПН, що буде використано для наступного порівняння (визначення чи відбулось перемикання чи ні). Після закінчення перемикання пристрою РПН зникають сигнали "Команда "+1"" та "Контакт перемикання" ("Команда "-1"" та "Контакт перемикання"), на виході логічного елемента І-НІ 3 формується вихідний сигнал, який скидає перший 4 та другий 5 RS-тригери, а також через логічний елемент НІ 20 збільшує на одиницю значення другого лічильника імпульсів 21. Останній підраховує кількість комутацій пристроєм РПН силового трансформатора. 4 UA 108981 U 5 10 Сигнал із п'ятого виходу першого дешифратора 15 скидає третій RS-тригер 7, чим заблоковується надходження імпульсів з генератора імпульсів 8 в перший дешифратор 15. Вихідний код із другого лічильника імпульсів 21 надходить на вхід другого цифрового компаратора 23, в якому це значення порівнюється із максимальним значенням перемикань пристрою РПН, що надходить із блока задання ресурсу 22. У випадку зрівнювання цих значень формується сигнал, який подається на індикатор 24, що символізує про вичерпання ресурсу пристрою РПН силового трансформатора, і подальше його перемикання небезпечне. Перший дешифратор 15 влаштований таким чином, що сигнали на виходах формуються наступним чином: спочатку на першому виході, далі на третьому виході, потім на четвертому, після на другому і останнім сигнал з'являється на п'ятому виході. Генератор імпульсів 8 налаштовується таким чином, щоб протягом одного перемикання пристрою РПН з однієї відпайки на іншу генератор формував п'ять послідовних імпульсів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 40 45 50 Засіб для визначення положення пристрою регулювання під навантаженням силового трансформатора, що містить генератор імпульсів, логічний елемент І, блок установки, лічильник імпульсів, індикатор, цифровий компаратор, блок задання ресурсу, причому вихід генератора імпульсів підключений до другого входу четвертого логічного елемента І, R-вхід другого лічильника імпульсів з'єднаний з виходом блока установки, а вихідна цифрова шина підключена до першого входу другого цифрового компаратора, другий цифровий вхід якого з'єднаний з цифровим виходом блока задання ресурсу, а вихід підключений до індикатора, який відрізняється тим, що в нього введено перший, другий та третій логічні елементи І, два логічні елементи АБО, логічний елемент І-НІ, три RS-тригери, перший цифровий компаратор, два дешифратори, перший лічильник імпульсів, регістр, семисегментний індикатор, блок енергонезалежної пам'яті, причому лічильний вхід другого лічильника імпульсів з'єднаний з виходом логічного елемента І-НІ через логічний елемент НІ, перший вхід першого логічного елемента І підключений до вхідного сигналу "Команда +1" та до першого входу логічного елемента І-НІ, другий вхід якого разом із першим входом другого логічного елемента І з'єднані з вхідним сигналом "Команда -1", другі входи першого та другого логічних елементів І та третій вхід логічного елемента І-НІ підключені до "Контакту перемикання" пристрою РПН, вихід першого логічного елемента І з'єднаний з S-входом першого RS-тригера, R-вхід якого разом із R-входом другого RS-тригера підключені до виходу логічного елемента І-НІ, S-вхід другого RSтригера з'єднаний з виходом другого логічного елемента І, а вихід підключений до першого лічильного входу "-1" першого лічильника імпульсів, другий вхід "+1" якого з'єднаний з виходом першого RS-тригера, перший та другий входи першого логічного елемента АБО підключені до виходів першого та другого RS-тригерів відповідно, а вихід з'єднаний з S-входом третього RSтригера, R-вхід останнього підключений до п'ятого виходу першого дешифратора, перший вхід четвертого логічного елемента І з'єднаний з виходом третього RS-тригера, а вихід підключений до входу першого дешифратора, перший вихід останнього з'єднаний з третім "синхронізуючим" входом першого лічильника імпульсів через перший вхід другого логічного елемента АБО, перший вхід якого підключений до виходу блока установки, вихідна цифрова шина першого лічильника імпульсів з'єднана з вхідними цифровими шинами другого дешифратора, регістра, другою вхідною цифровою шиною першого цифрового компаратора та з вхідною цифровою шиною блока енергонезалежної пам'яті, вихідна цифрова шина останнього підключена до вхідної цифрової шини першого лічильника імпульсів, а синхронізуючий вхід з'єднаний з виходом третього логічного елемента І, перший вхід останнього підключений до четвертого виходу першого дешифратора, а другий вхід третього логічного елемента І з'єднаний з виходом першого цифрового компаратора, синхронізуючий вхід останнього підключений до третього виходу першого дешифратора, а другий вихід якого з'єднаний з синхронізуючим входом регістра, вихідна цифрова шина якого підключена до вхідної цифрової шини першого цифрового компаратора, вихідна цифрова шина другого дешифратора підключена до вхідної цифрової шини семисегментного індикатора. 5 UA 108981 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
