Сполучний пристрій з гвинтовим регулюванням для всовуваних зношуваного й опорного елементів

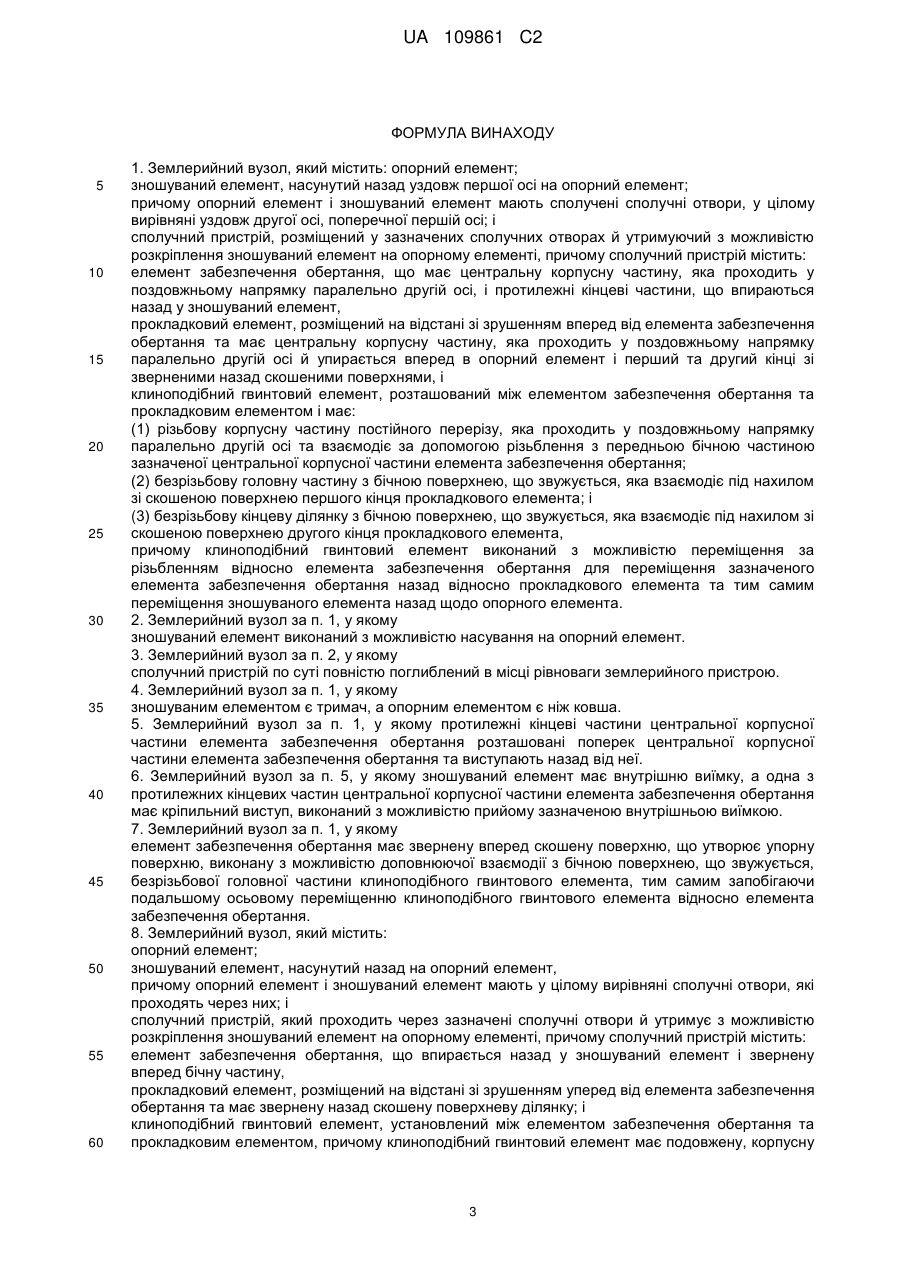

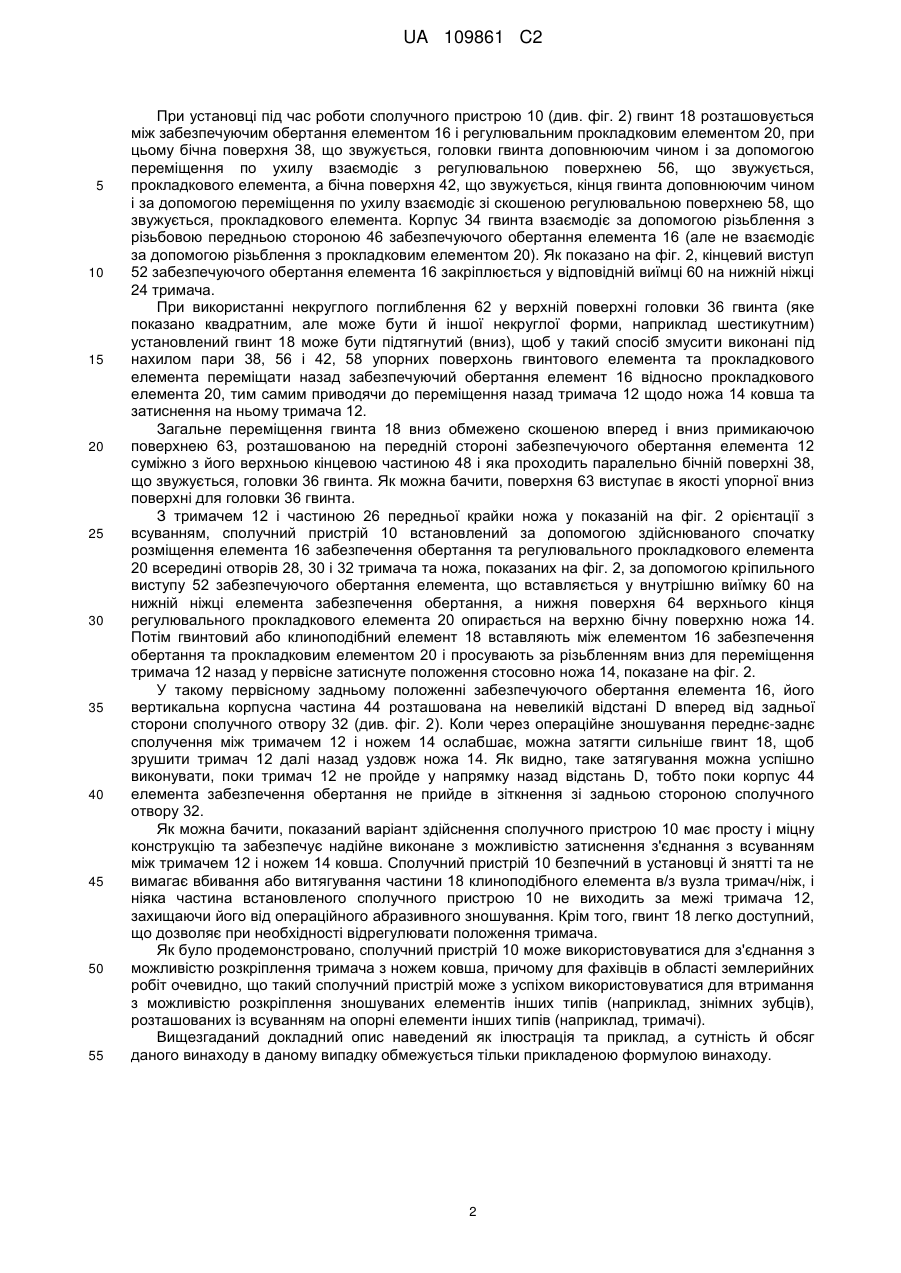

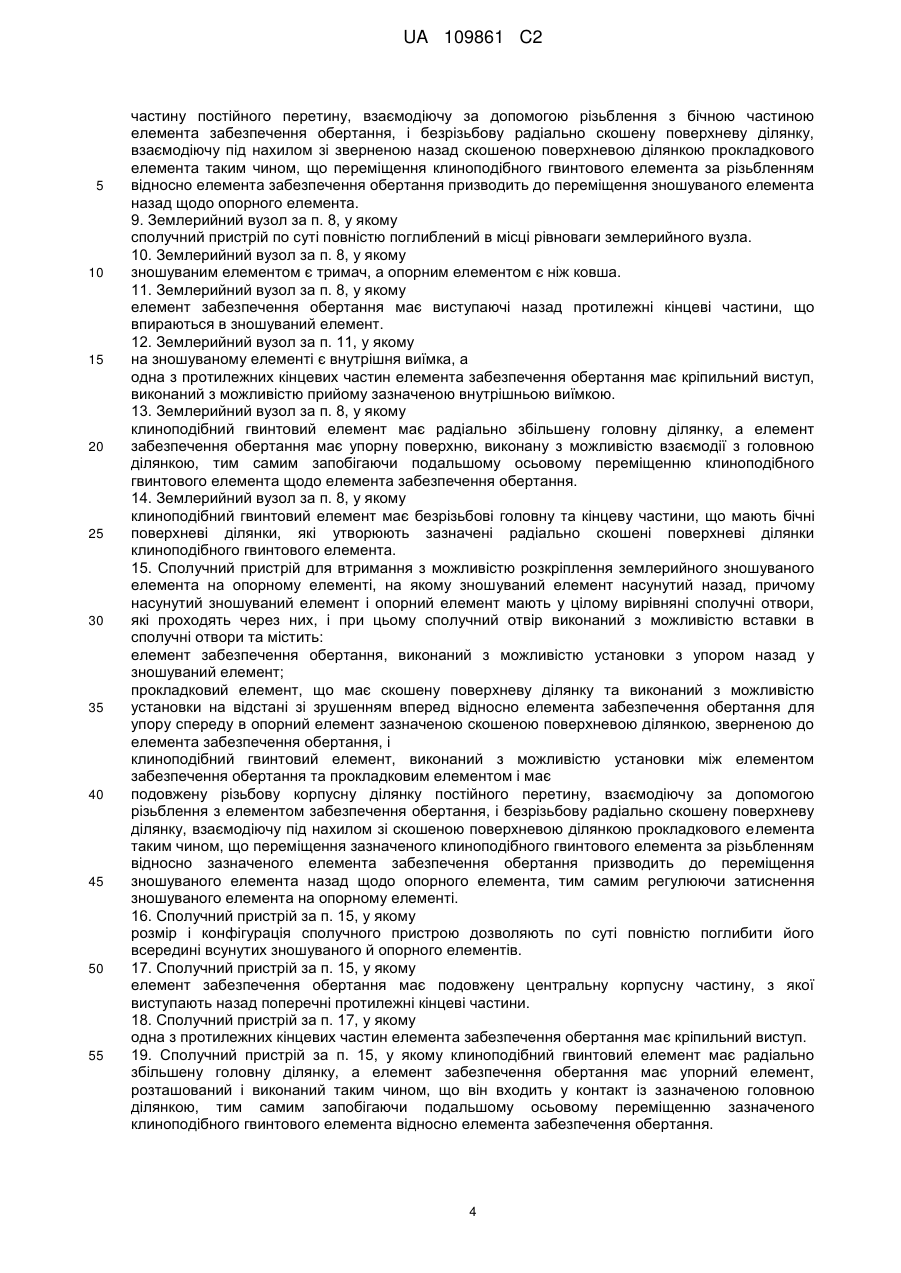

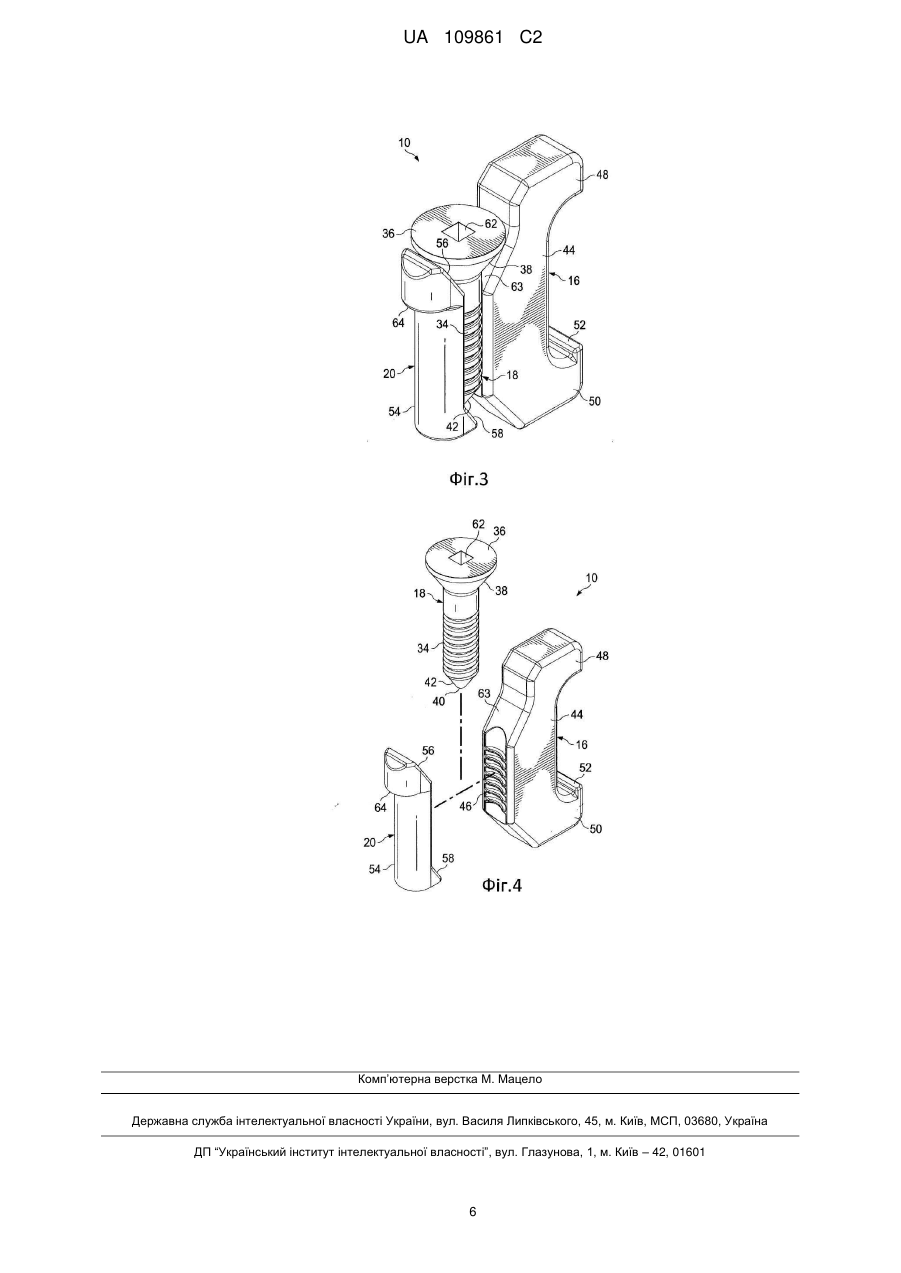

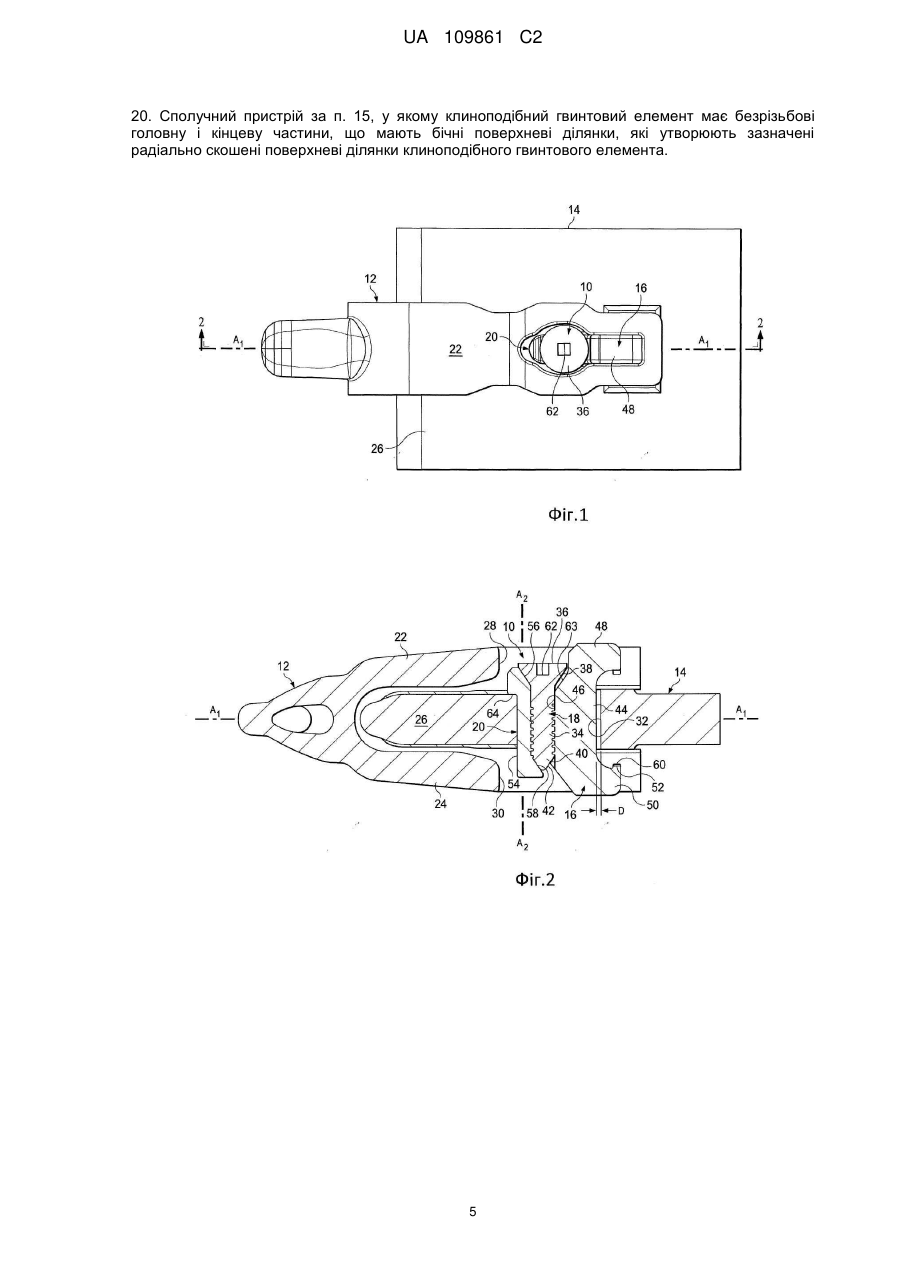

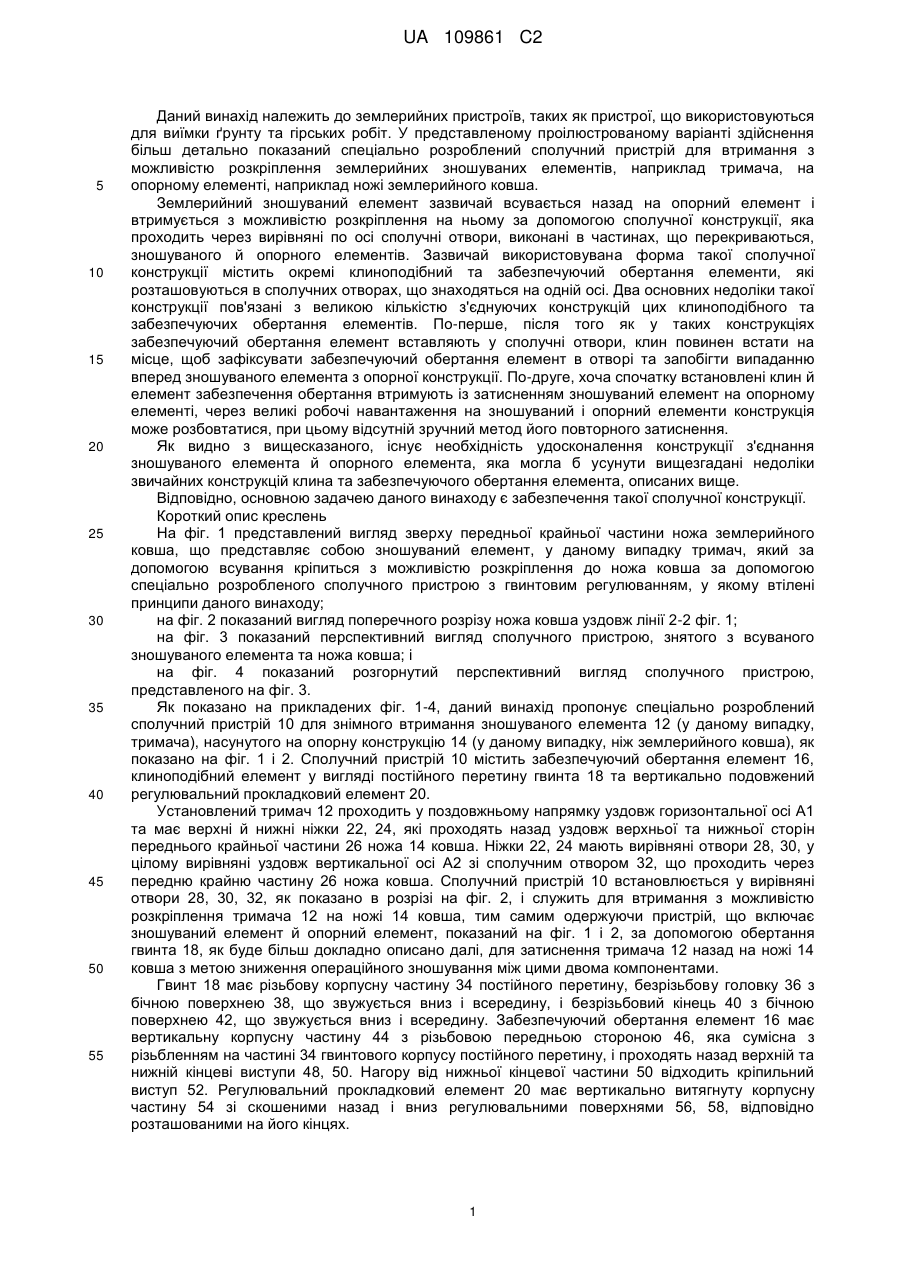

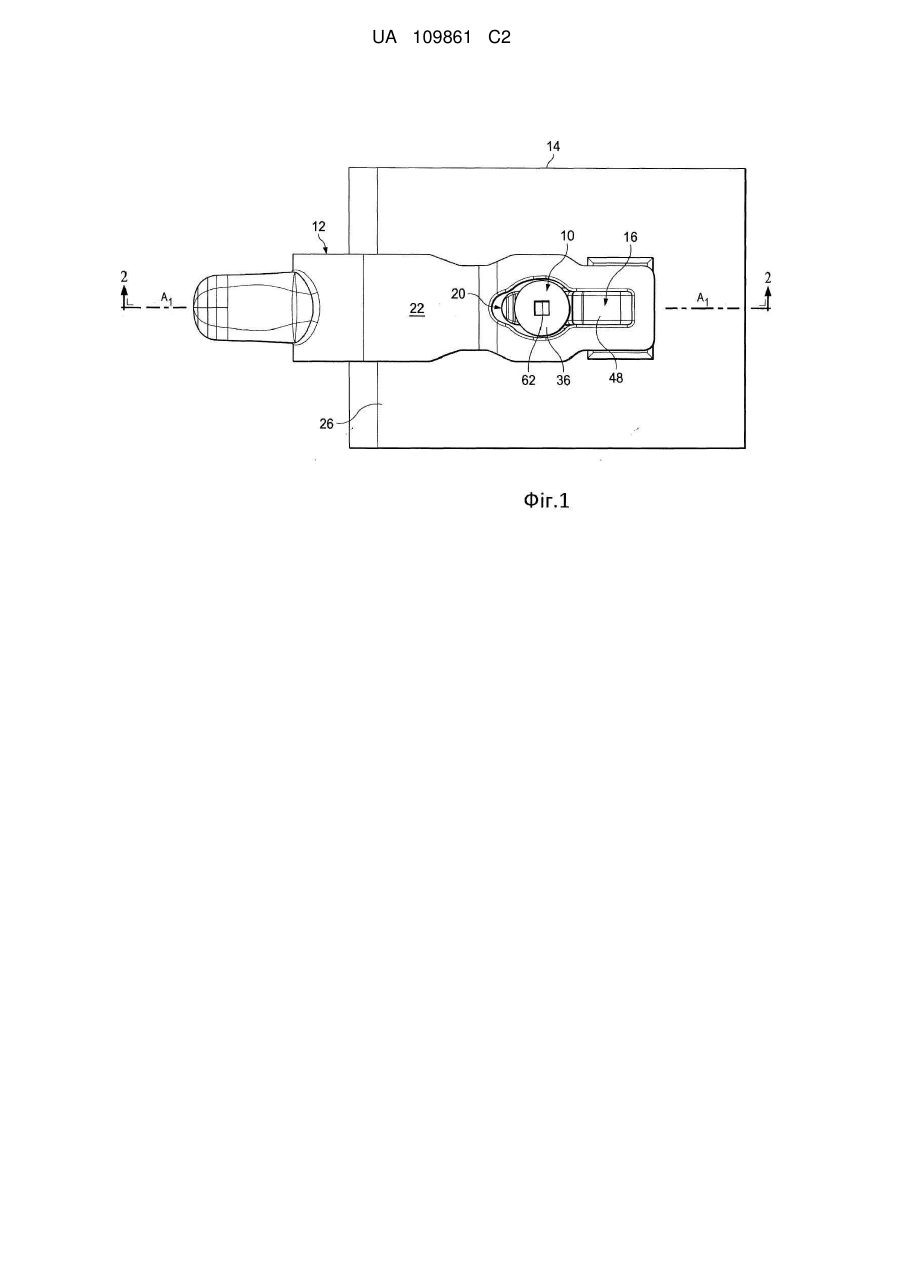

Реферат: Землерийний зношуваний елемент, насунутий назад на опорний елемент й утримуваний з можливістю розкріплення на ньому за допомогою спеціально розробленого сполучного пристрою, який проходить через вирівняні по одній осі сполучні отвори в зношуваному й опорному елементах. Сполучний пристрій містить забезпечуючий обертання елемент, який впирається назад у зношуваний елемент, прокладковий елемент, розміщений на відстані зі зрушенням вперед від елемента забезпечення обертання та має скошену задню поверхню, і клиноподібний гвинтовий елемент, розташований між забезпечуючим обертання елементом і прокладковим елементом. Клиноподібний гвинтовий елемент має корпусну частину постійного перетину, взаємодіючу за допомогою різьблення з бічною поверхнею елемента забезпечення обертання, і безрізьбову радіально скошену поверхневу ділянку, взаємодіючу під нахилом зі скошеною поверхневою ділянкою прокладкового елемента. Переміщення клиноподібного гвинтового елемента за різьбленням призводить до переміщення назад зношуваного елемента щодо опорного елемента, тим самим зміцнюючи сполучення між ними, що слабшає у процесі експлуатації. UA 109861 C2 (12) UA 109861 C2 UA 109861 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід належить до землерийних пристроїв, таких як пристрої, що використовуються для виїмки ґрунту та гірських робіт. У представленому проілюстрованому варіанті здійснення більш детально показаний спеціально розроблений сполучний пристрій для втримання з можливістю розкріплення землерийних зношуваних елементів, наприклад тримача, на опорному елементі, наприклад ножі землерийного ковша. Землерийний зношуваний елемент зазвичай всувається назад на опорний елемент і втримується з можливістю розкріплення на ньому за допомогою сполучної конструкції, яка проходить через вирівняні по осі сполучні отвори, виконані в частинах, що перекриваються, зношуваного й опорного елементів. Зазвичай використовувана форма такої сполучної конструкції містить окремі клиноподібний та забезпечуючий обертання елементи, які розташовуються в сполучних отворах, що знаходяться на одній осі. Два основних недоліки такої конструкції пов'язані з великою кількістю з'єднуючих конструкцій цих клиноподібного та забезпечуючих обертання елементів. По-перше, після того як у таких конструкціях забезпечуючий обертання елемент вставляють у сполучні отвори, клин повинен встати на місце, щоб зафіксувати забезпечуючий обертання елемент в отворі та запобігти випаданню вперед зношуваного елемента з опорної конструкції. По-друге, хоча спочатку встановлені клин й елемент забезпечення обертання втримують із затисненням зношуваний елемент на опорному елементі, через великі робочі навантаження на зношуваний і опорний елементи конструкція може розбовтатися, при цьому відсутній зручний метод його повторного затиснення. Як видно з вищесказаного, існує необхідність удосконалення конструкції з'єднання зношуваного елемента й опорного елемента, яка могла б усунути вищезгадані недоліки звичайних конструкцій клина та забезпечуючого обертання елемента, описаних вище. Відповідно, основною задачею даного винаходу є забезпечення такої сполучної конструкції. Короткий опис креслень На фіг. 1 представлений вигляд зверху передньої крайньої частини ножа землерийного ковша, що представляє собою зношуваний елемент, у даному випадку тримач, який за допомогою всування кріпиться з можливістю розкріплення до ножа ковша за допомогою спеціально розробленого сполучного пристрою з гвинтовим регулюванням, у якому втілені принципи даного винаходу; на фіг. 2 показаний вигляд поперечного розрізу ножа ковша уздовж лінії 2-2 фіг. 1; на фіг. 3 показаний перспективний вигляд сполучного пристрою, знятого з всуваного зношуваного елемента та ножа ковша; і на фіг. 4 показаний розгорнутий перспективний вигляд сполучного пристрою, представленого на фіг. 3. Як показано на прикладених фіг. 1-4, даний винахід пропонує спеціально розроблений сполучний пристрій 10 для знімного втримання зношуваного елемента 12 (у даному випадку, тримача), насунутого на опорну конструкцію 14 (у даному випадку, ніж землерийного ковша), як показано на фіг. 1 і 2. Сполучний пристрій 10 містить забезпечуючий обертання елемент 16, клиноподібний елемент у вигляді постійного перетину гвинта 18 та вертикально подовжений регулювальний прокладковий елемент 20. Установлений тримач 12 проходить у поздовжньому напрямку уздовж горизонтальної осі А1 та має верхні й нижні ніжки 22, 24, які проходятьназад уздовж верхньої та нижньої сторін переднього крайньої частини 26 ножа 14 ковша. Ніжки 22, 24 мають вирівняні отвори 28, 30, у цілому вирівняні уздовж вертикальної осі А2 зі сполучним отвором 32, що проходить через передню крайню частину 26 ножа ковша. Сполучний пристрій 10 встановлюється у вирівняні отвори 28, 30, 32, як показано в розрізі на фіг. 2, і служить для втримання з можливістю розкріплення тримача 12 на ножі 14 ковша, тим самим одержуючи пристрій, що включає зношуваний елемент й опорний елемент, показаний на фіг. 1 і 2, за допомогою обертання гвинта 18, як буде більш докладно описано далі, для затиснення тримача 12 назад на ножі 14 ковша з метою зниження операційного зношування між цими двома компонентами. Гвинт 18 має різьбову корпусну частину 34 постійного перетину, безрізьбову головку 36 з бічною поверхнею 38, що звужується вниз і всередину, і безрізьбовий кінець 40 з бічною поверхнею 42, що звужується вниз і всередину. Забезпечуючий обертання елемент 16 має вертикальну корпусну частину 44 з різьбовою передньою стороною 46, яка сумісна з різьбленням на частині 34 гвинтового корпусу постійного перетину, і проходять назад верхній та нижній кінцеві виступи 48, 50. Нагору від нижньої кінцевої частини 50 відходить кріпильний виступ 52. Регулювальний прокладковий елемент 20 має вертикально витягнуту корпусну частину 54 зі скошеними назад і вниз регулювальними поверхнями 56, 58, відповідно розташованими на його кінцях. 1 UA 109861 C2 5 10 15 20 25 30 35 40 45 50 55 При установці під час роботи сполучного пристрою 10 (див. фіг. 2) гвинт 18 розташовується між забезпечуючим обертання елементом 16 і регулювальним прокладковим елементом 20, при цьому бічна поверхня 38, що звужується, головки гвинта доповнюючим чином і за допомогою переміщення по ухилу взаємодіє з регулювальною поверхнею 56, що звужується, прокладкового елемента, а бічна поверхня 42, що звужується, кінця гвинта доповнюючим чином і за допомогою переміщення по ухилу взаємодіє зі скошеною регулювальною поверхнею 58, що звужується, прокладкового елемента. Корпус 34 гвинта взаємодіє за допомогою різьблення з різьбовою передньою стороною 46 забезпечуючого обертання елемента 16 (але не взаємодіє за допомогою різьблення з прокладковим елементом 20). Як показано на фіг. 2, кінцевий виступ 52 забезпечуючого обертання елемента 16 закріплюється у відповідній виїмці 60 на нижній ніжці 24 тримача. При використанні некруглого поглиблення 62 у верхній поверхні головки 36 гвинта (яке показано квадратним, але може бути й іншої некруглої форми, наприклад шестикутним) установлений гвинт 18 може бути підтягнутий (вниз), щоб у такий спосіб змусити виконані під нахилом пари 38, 56 і 42, 58 упорних поверхонь гвинтового елемента та прокладкового елемента переміщати назад забезпечуючий обертання елемент 16 відносно прокладкового елемента 20, тим самим приводячи до переміщення назад тримача 12 щодо ножа 14 ковша та затиснення на ньому тримача 12. Загальне переміщення гвинта 18 вниз обмежено скошеною вперед і вниз примикаючою поверхнею 63, розташованою на передній стороні забезпечуючого обертання елемента 12 суміжно з його верхньою кінцевою частиною 48 і яка проходить паралельно бічній поверхні 38, що звужується, головки 36 гвинта. Як можна бачити, поверхня 63 виступає в якості упорної вниз поверхні для головки 36 гвинта. З тримачем 12 і частиною 26 передньої крайки ножа у показаній на фіг. 2 орієнтації з всуванням, сполучний пристрій 10 встановлений за допомогою здійснюваного спочатку розміщення елемента 16 забезпечення обертання та регулювального прокладкового елемента 20 всередині отворів 28, 30 і 32 тримача та ножа, показаних на фіг. 2, за допомогою кріпильного виступу 52 забезпечуючого обертання елемента, що вставляється у внутрішню виїмку 60 на нижній ніжці елемента забезпечення обертання, а нижня поверхня 64 верхнього кінця регулювального прокладкового елемента 20 опирається на верхню бічну поверхню ножа 14. Потім гвинтовий або клиноподібний елемент 18 вставляють між елементом 16 забезпечення обертання та прокладковим елементом 20 і просувають за різьбленням вниз для переміщення тримача 12 назад у первісне затиснуте положення стосовно ножа 14, показане на фіг. 2. У такому первісному задньому положенні забезпечуючого обертання елемента 16, його вертикальна корпусна частина 44 розташована на невеликій відстані D вперед від задньої сторони сполучного отвору 32 (див. фіг. 2). Коли через операційне зношування переднє-заднє сполучення між тримачем 12 і ножем 14 ослабшає, можна затягти сильніше гвинт 18, щоб зрушити тримач 12 далі назад уздовж ножа 14. Як видно, таке затягування можна успішно виконувати, поки тримач 12 не пройде у напрямку назад відстань D, тобто поки корпус 44 елемента забезпечення обертання не прийде в зіткнення зі задньою стороною сполучного отвору 32. Як можна бачити, показаний варіант здійснення сполучного пристрою 10 має просту і міцну конструкцію та забезпечує надійне виконане з можливістю затиснення з'єднання з всуванням між тримачем 12 і ножем 14 ковша. Сполучний пристрій 10 безпечний в установці й знятті та не вимагає вбивання або витягування частини 18 клиноподібного елемента в/з вузла тримач/ніж, і ніяка частина встановленого сполучного пристрою 10 не виходить за межі тримача 12, захищаючи його від операційного абразивного зношування. Крім того, гвинт 18 легко доступний, що дозволяє при необхідності відрегулювати положення тримача. Як було продемонстровано, сполучний пристрій 10 може використовуватися для з'єднання з можливістю розкріплення тримача з ножем ковша, причому для фахівців в області землерийних робіт очевидно, що такий сполучний пристрій може з успіхом використовуватися для втримання з можливістю розкріплення зношуваних елементів інших типів (наприклад, знімних зубців), розташованих із всуванням на опорні елементи інших типів (наприклад, тримачі). Вищезгаданий докладний опис наведений як ілюстрація та приклад, а сутність й обсяг даного винаходу в даному випадку обмежується тільки прикладеною формулою винаходу. 2 UA 109861 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 60 1. Землерийний вузол, який містить: опорний елемент; зношуваний елемент, насунутий назад уздовж першої осі на опорний елемент; причому опорний елемент і зношуваний елемент мають сполучені сполучні отвори, у цілому вирівняні уздовж другої осі, поперечної першій осі; і сполучний пристрій, розміщений у зазначених сполучних отворах й утримуючий з можливістю розкріплення зношуваний елемент на опорному елементі, причому сполучний пристрій містить: елемент забезпечення обертання, що має центральну корпусну частину, яка проходить у поздовжньому напрямку паралельно другій осі, і протилежні кінцеві частини, що впираються назад у зношуваний елемент, прокладковий елемент, розміщений на відстані зі зрушенням вперед від елемента забезпечення обертання та має центральну корпусну частину, яка проходить у поздовжньому напрямку паралельно другій осі й упирається вперед в опорний елемент і перший та другий кінці зі зверненими назад скошеними поверхнями, і клиноподібний гвинтовий елемент, розташований між елементом забезпечення обертання та прокладковим елементом і має: (1) різьбову корпусну частину постійного перерізу, яка проходить у поздовжньому напрямку паралельно другій осі та взаємодіє за допомогою різьблення з передньою бічною частиною зазначеної центральної корпусної частини елемента забезпечення обертання; (2) безрізьбову головну частину з бічною поверхнею, що звужується, яка взаємодіє під нахилом зі скошеною поверхнею першого кінця прокладкового елемента; і (3) безрізьбову кінцеву ділянку з бічною поверхнею, що звужується, яка взаємодіє під нахилом зі скошеною поверхнею другого кінця прокладкового елемента, причому клиноподібний гвинтовий елемент виконаний з можливістю переміщення за різьбленням відносно елемента забезпечення обертання для переміщення зазначеного елемента забезпечення обертання назад відносно прокладкового елемента та тим самим переміщення зношуваного елемента назад щодо опорного елемента. 2. Землерийний вузол за п. 1, у якому зношуваний елемент виконаний з можливістю насування на опорний елемент. 3. Землерийний вузол за п. 2, у якому сполучний пристрій по суті повністю поглиблений в місці рівноваги землерийного пристрою. 4. Землерийний вузол за п. 1, у якому зношуваним елементом є тримач, а опорним елементом є ніж ковша. 5. Землерийний вузол за п. 1, у якому протилежні кінцеві частини центральної корпусної частини елемента забезпечення обертання розташовані поперек центральної корпусної частини елемента забезпечення обертання та виступають назад від неї. 6. Землерийний вузол за п. 5, у якому зношуваний елемент має внутрішню виїмку, а одна з протилежних кінцевих частин центральної корпусної частини елемента забезпечення обертання має кріпильний виступ, виконаний з можливістю прийому зазначеною внутрішньою виїмкою. 7. Землерийний вузол за п. 1, у якому елемент забезпечення обертання має звернену вперед скошену поверхню, що утворює упорну поверхню, виконану з можливістю доповнюючої взаємодії з бічною поверхнею, що звужується, безрізьбової головної частини клиноподібного гвинтового елемента, тим самим запобігаючи подальшому осьовому переміщенню клиноподібного гвинтового елемента відносно елемента забезпечення обертання. 8. Землерийний вузол, який містить: опорний елемент; зношуваний елемент, насунутий назад на опорний елемент, причому опорний елемент і зношуваний елемент мають у цілому вирівняні сполучні отвори, які проходять через них; і сполучний пристрій, який проходить через зазначені сполучні отвори й утримує з можливістю розкріплення зношуваний елемент на опорному елементі, причому сполучний пристрій містить: елемент забезпечення обертання, що впирається назад у зношуваний елемент і звернену вперед бічну частину, прокладковий елемент, розміщений на відстані зі зрушенням уперед від елемента забезпечення обертання та має звернену назад скошену поверхневу ділянку; і клиноподібний гвинтовий елемент, установлений між елементом забезпечення обертання та прокладковим елементом, причому клиноподібний гвинтовий елемент має подовжену, корпусну 3 UA 109861 C2 5 10 15 20 25 30 35 40 45 50 55 частину постійного перетину, взаємодіючу за допомогою різьблення з бічною частиною елемента забезпечення обертання, і безрізьбову радіально скошену поверхневу ділянку, взаємодіючу під нахилом зі зверненою назад скошеною поверхневою ділянкою прокладкового елемента таким чином, що переміщення клиноподібного гвинтового елемента за різьбленням відносно елемента забезпечення обертання призводить до переміщення зношуваного елемента назад щодо опорного елемента. 9. Землерийний вузол за п. 8, у якому сполучний пристрій по суті повністю поглиблений в місці рівноваги землерийного вузла. 10. Землерийний вузол за п. 8, у якому зношуваним елементом є тримач, а опорним елементом є ніж ковша. 11. Землерийний вузол за п. 8, у якому елемент забезпечення обертання має виступаючі назад протилежні кінцеві частини, що впираються в зношуваний елемент. 12. Землерийний вузол за п. 11, у якому на зношуваному елементі є внутрішня виїмка, а одна з протилежних кінцевих частин елемента забезпечення обертання має кріпильний виступ, виконаний з можливістю прийому зазначеною внутрішньою виїмкою. 13. Землерийний вузол за п. 8, у якому клиноподібний гвинтовий елемент має радіально збільшену головну ділянку, а елемент забезпечення обертання має упорну поверхню, виконану з можливістю взаємодії з головною ділянкою, тим самим запобігаючи подальшому осьовому переміщенню клиноподібного гвинтового елемента щодо елемента забезпечення обертання. 14. Землерийний вузол за п. 8, у якому клиноподібний гвинтовий елемент має безрізьбові головну та кінцеву частини, що мають бічні поверхневі ділянки, які утворюють зазначені радіально скошені поверхневі ділянки клиноподібного гвинтового елемента. 15. Сполучний пристрій для втримання з можливістю розкріплення землерийного зношуваного елемента на опорному елементі, на якому зношуваний елемент насунутий назад, причому насунутий зношуваний елемент і опорний елемент мають у цілому вирівняні сполучні отвори, які проходять через них, і при цьому сполучний отвір виконаний з можливістю вставки в сполучні отвори та містить: елемент забезпечення обертання, виконаний з можливістю установки з упором назад у зношуваний елемент; прокладковий елемент, що має скошену поверхневу ділянку та виконаний з можливістю установки на відстані зі зрушенням вперед відносно елемента забезпечення обертання для упору спереду в опорний елемент зазначеною скошеною поверхневою ділянкою, зверненою до елемента забезпечення обертання, і клиноподібний гвинтовий елемент, виконаний з можливістю установки між елементом забезпечення обертання та прокладковим елементом і має подовжену різьбову корпусну ділянку постійного перетину, взаємодіючу за допомогою різьблення з елементом забезпечення обертання, і безрізьбову радіально скошену поверхневу ділянку, взаємодіючу під нахилом зі скошеною поверхневою ділянкою прокладкового елемента таким чином, що переміщення зазначеного клиноподібного гвинтового елемента за різьбленням відносно зазначеного елемента забезпечення обертання призводить до переміщення зношуваного елемента назад щодо опорного елемента, тим самим регулюючи затиснення зношуваного елемента на опорному елементі. 16. Сполучний пристрій за п. 15, у якому розмір і конфігурація сполучного пристрою дозволяють по суті повністю поглибити його всередині всунутих зношуваного й опорного елементів. 17. Сполучний пристрій за п. 15, у якому елемент забезпечення обертання має подовжену центральну корпусну частину, з якої виступають назад поперечні протилежні кінцеві частини. 18. Сполучний пристрій за п. 17, у якому одна з протилежних кінцевих частин елемента забезпечення обертання має кріпильний виступ. 19. Сполучний пристрій за п. 15, у якому клиноподібний гвинтовий елемент має радіально збільшену головну ділянку, а елемент забезпечення обертання має упорний елемент, розташований і виконаний таким чином, що він входить у контакт із зазначеною головною ділянкою, тим самим запобігаючи подальшому осьовому переміщенню зазначеного клиноподібного гвинтового елемента відносно елемента забезпечення обертання. 4 UA 109861 C2 20. Сполучний пристрій за п. 15, у якому клиноподібний гвинтовий елемент має безрізьбові головну і кінцеву частини, що мають бічні поверхневі ділянки, які утворюють зазначені радіально скошені поверхневі ділянки клиноподібного гвинтового елемента. 5 UA 109861 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
