Кутовий сполучний вузол ринв

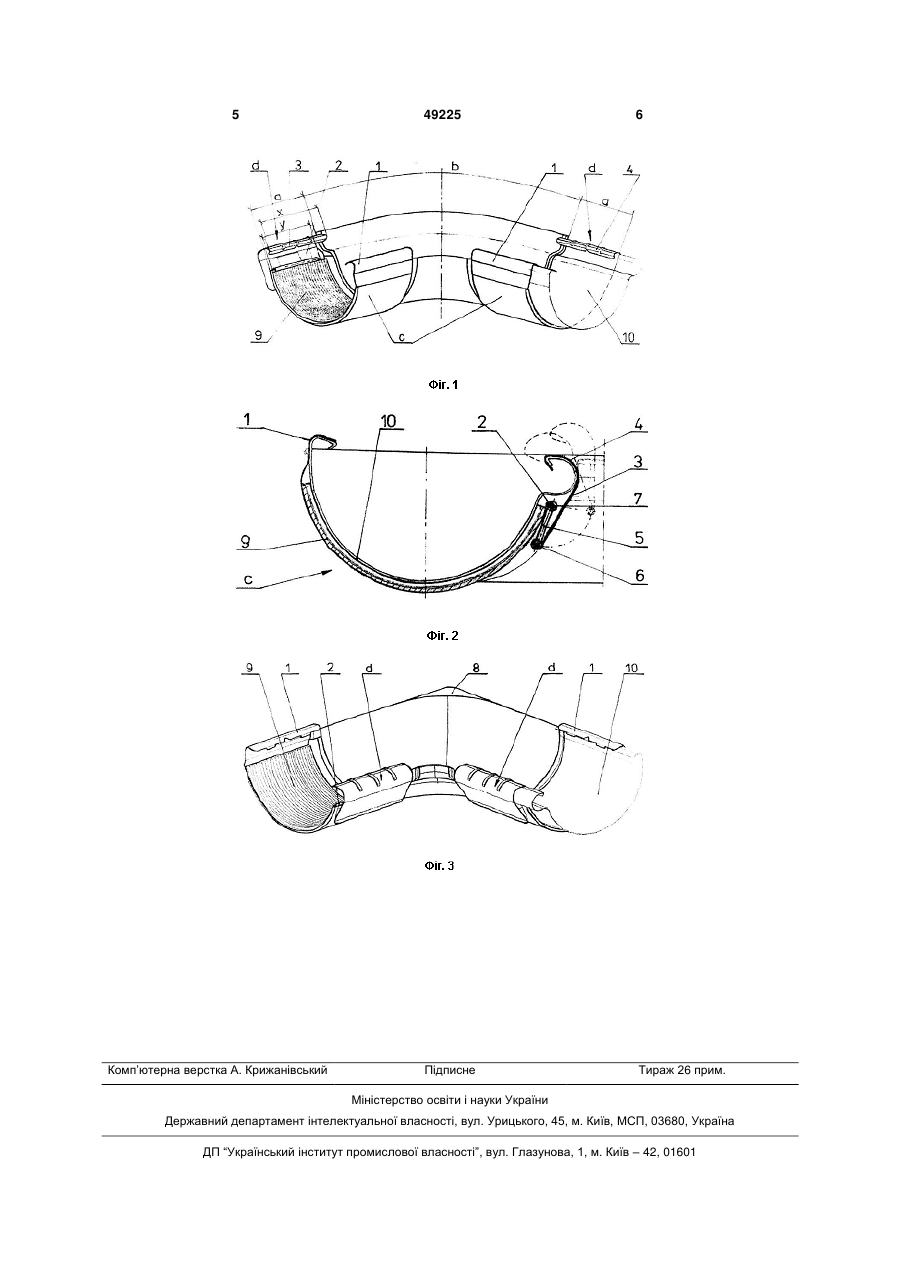

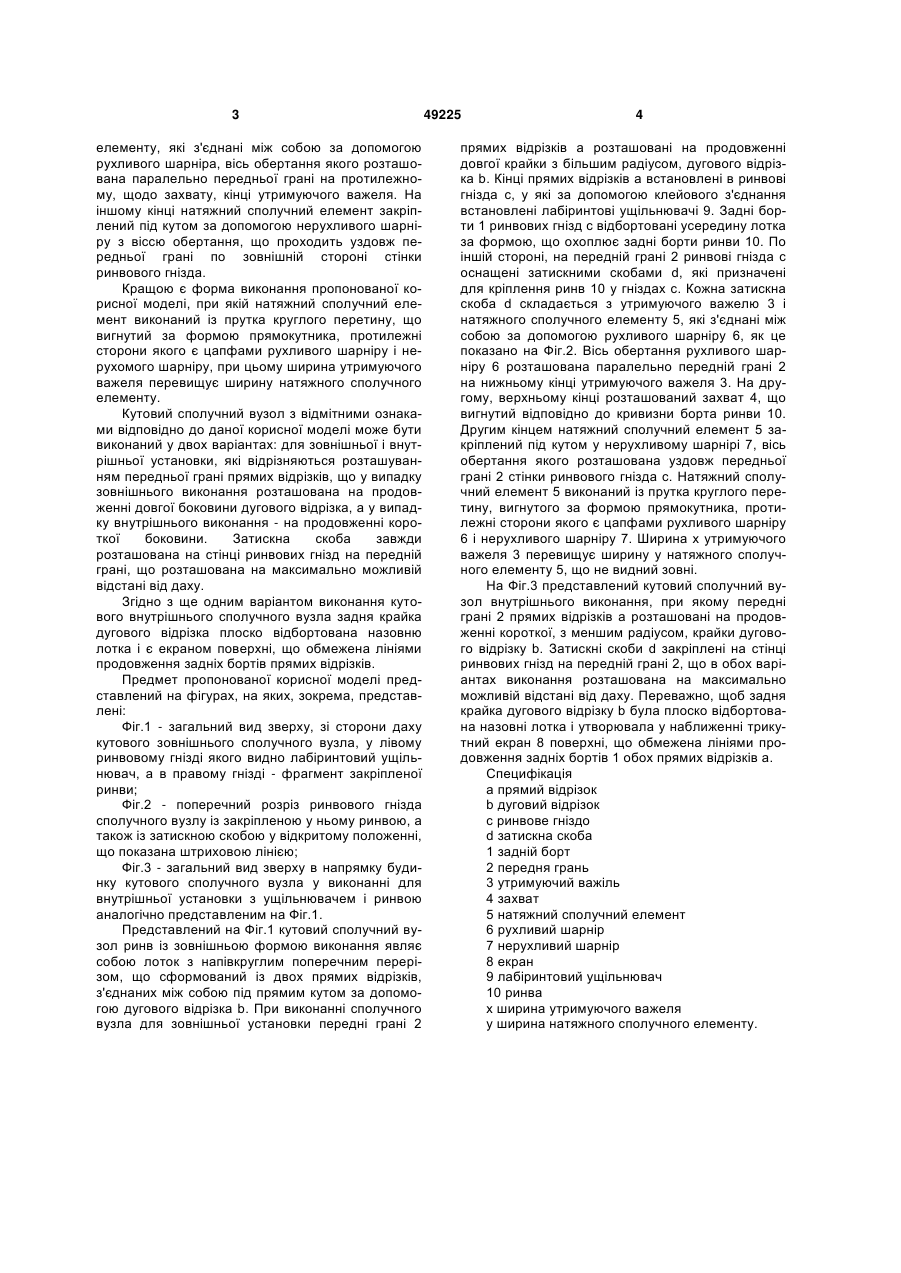

1. Кутовий сполучний вузол ринв, виконаний у формі лотка з напівкруглим поперечним перерізом, сформований двома прямими відрізками, з'єднаними між собою під прямим кутом за допомогою дугового відрізка, який на кінцях прямих відрізків містить ринвові гнізда із встановленими в них лабіринтними ущільнювачами, у яких задні борти відбортовані усередину лотка за формою, що охоплює задні борти ринви, а уздовж передніх граней оснащені кріпильними елементами ринви, який відрізняється тим, що кріпильні елементи утворюють затискну скобу (d), що складається з утримуючого важеля (3) і натяжного сполучного елемента (5), з'єднаних між собою рухомим шарніром (6) з віссю обертання, розташованою паралельно передній грані (2), на протилежному захвату (4) кінці утримуючого важеля (3), а другим U 2 49225 1 3 елементу, які з'єднані між собою за допомогою рухливого шарніра, вісь обертання якого розташована паралельно передньої грані на протилежному, щодо захвату, кінці утримуючого важеля. На іншому кінці натяжний сполучний елемент закріплений під кутом за допомогою нерухливого шарніру з віссю обертання, що проходить уздовж передньої грані по зовнішній стороні стінки ринвового гнізда. Кращою є форма виконання пропонованої корисної моделі, при якій натяжний сполучний елемент виконаний із прутка круглого перетину, що вигнутий за формою прямокутника, протилежні сторони якого є цапфами рухливого шарніру і нерухомого шарніру, при цьому ширина утримуючого важеля перевищує ширину натяжного сполучного елементу. Кутовий сполучний вузол з відмітними ознаками відповідно до даної корисної моделі може бути виконаний у двох варіантах: для зовнішньої і внутрішньої установки, які відрізняються розташуванням передньої грані прямих відрізків, що у випадку зовнішнього виконання розташована на продовженні довгої боковини дугового відрізка, а у випадку внутрішнього виконання - на продовженні короткої боковини. Затискна скоба завжди розташована на стінці ринвових гнізд на передній грані, що розташована на максимально можливій відстані від даху. Згідно з ще одним варіантом виконання кутового внутрішнього сполучного вузла задня крайка дугового відрізка плоско відбортована назовню лотка і є екраном поверхні, що обмежена лініями продовження задніх бортів прямих відрізків. Предмет пропонованої корисної моделі представлений на фігурах, на яких, зокрема, представлені: Фіг.1 - загальний вид зверху, зі сторони даху кутового зовнішнього сполучного вузла, у лівому ринвовому гнізді якого видно лабіринтовий ущільнювач, а в правому гнізді - фрагмент закріпленої ринви; Фіг.2 - поперечний розріз ринвового гнізда сполучного вузлу із закріпленою у ньому ринвою, а також із затискною скобою у відкритому положенні, що показана штриховою лінією; Фіг.3 - загальний вид зверху в напрямку будинку кутового сполучного вузла у виконанні для внутрішньої установки з ущільнювачем і ринвою аналогічно представленим на Фіг.1. Представлений на Фіг.1 кутовий сполучний вузол ринв із зовнішньою формою виконання являє собою лоток з напівкруглим поперечним перерізом, що сформований із двох прямих відрізків, з'єднаних між собою під прямим кутом за допомогою дугового відрізка b. При виконанні сполучного вузла для зовнішньої установки передні грані 2 49225 4 прямих відрізків а розташовані на продовженні довгої крайки з більшим радіусом, дугового відрізка b. Кінці прямих відрізків а встановлені в ринвові гнізда с, у які за допомогою клейового з'єднання встановлені лабіринтові ущільнювачі 9. Задні борти 1 ринвових гнізд с відбортовані усередину лотка за формою, що охоплює задні борти ринви 10. По іншій стороні, на передній грані 2 ринвові гнізда с оснащені затискними скобами d, які призначені для кріплення ринв 10 у гніздах с. Кожна затискна скоба d складається з утримуючого важелю 3 і натяжного сполучного елементу 5, які з'єднані між собою за допомогою рухливого шарніру 6, як це показано на Фіг.2. Вісь обертання рухливого шарніру 6 розташована паралельно передній грані 2 на нижньому кінці утримуючого важеля 3. На другому, верхньому кінці розташований захват 4, що вигнутий відповідно до кривизни борта ринви 10. Другим кінцем натяжний сполучний елемент 5 закріплений під кутом у нерухливому шарнірі 7, вісь обертання якого розташована уздовж передньої грані 2 стінки ринвового гнізда с. Натяжний сполучний елемент 5 виконаний із прутка круглого перетину, вигнутого за формою прямокутника, протилежні сторони якого є цапфами рухливого шарніру 6 і нерухливого шарніру 7. Ширина х утримуючого важеля 3 перевищує ширину у натяжного сполучного елементу 5, що не видний зовні. На Фіг.3 представлений кутовий сполучний вузол внутрішнього виконання, при якому передні грані 2 прямих відрізків а розташовані на продовженні короткої, з меншим радіусом, крайки дугового відрізку b. Затискні скоби d закріплені на стінці ринвових гнізд на передній грані 2, що в обох варіантах виконання розташована на максимально можливій відстані від даху. Переважно, щоб задня крайка дугового відрізку b була плоско відбортована назовні лотка і утворювала у наближенні трикутний екран 8 поверхні, що обмежена лініями продовження задніх бортів 1 обох прямих відрізків а. Специфікація а прямий відрізок b дуговий відрізок с ринвове гніздо d затискна скоба 1 задній борт 2 передня грань 3 утримуючий важіль 4 захват 5 натяжний сполучний елемент 6 рухливий шарнір 7 нерухливий шарнір 8 екран 9 лабіринтовий ущільнювач 10 ринва х ширина утримуючого важеля у ширина натяжного сполучного елементу. 5 Комп’ютерна верстка А. Крижанівський 49225 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
