Формула / Реферат

1. Фільтр щітковий, який містить корпус з вхідним, вихідним та зливним патрубками, циліндричний фільтрувальний блок з сіткою, зовнішнім каркасом і обичайками, щітковий очисник у вигляді вала зі щітками, установлений на підшипниках в корпусі співвісно циліндричному фільтрувальному елементові, який відрізняється тим, що сітка натягнута на внутрішні опорні кільця, а зовнішній каркас має бандажі, з'єднані між собою поздовжніми стійками, які закріплені на обичайках, при цьому бандажі розміщені між внутрішніми опорними кільцями, а внутрішні діаметри бандажів менші за зовнішній діаметр натягнутої на внутрішні опорні кільця сітки.

2. Фільтр щітковий за пунктом 1, який відрізняється тим, що сітка і бандажі виконані С-подібними, кінці бандажів закріплені на двох паралельних між собою поздовжніх планках, а кінці сітки затиснуті між поздовжніми планками.

Текст

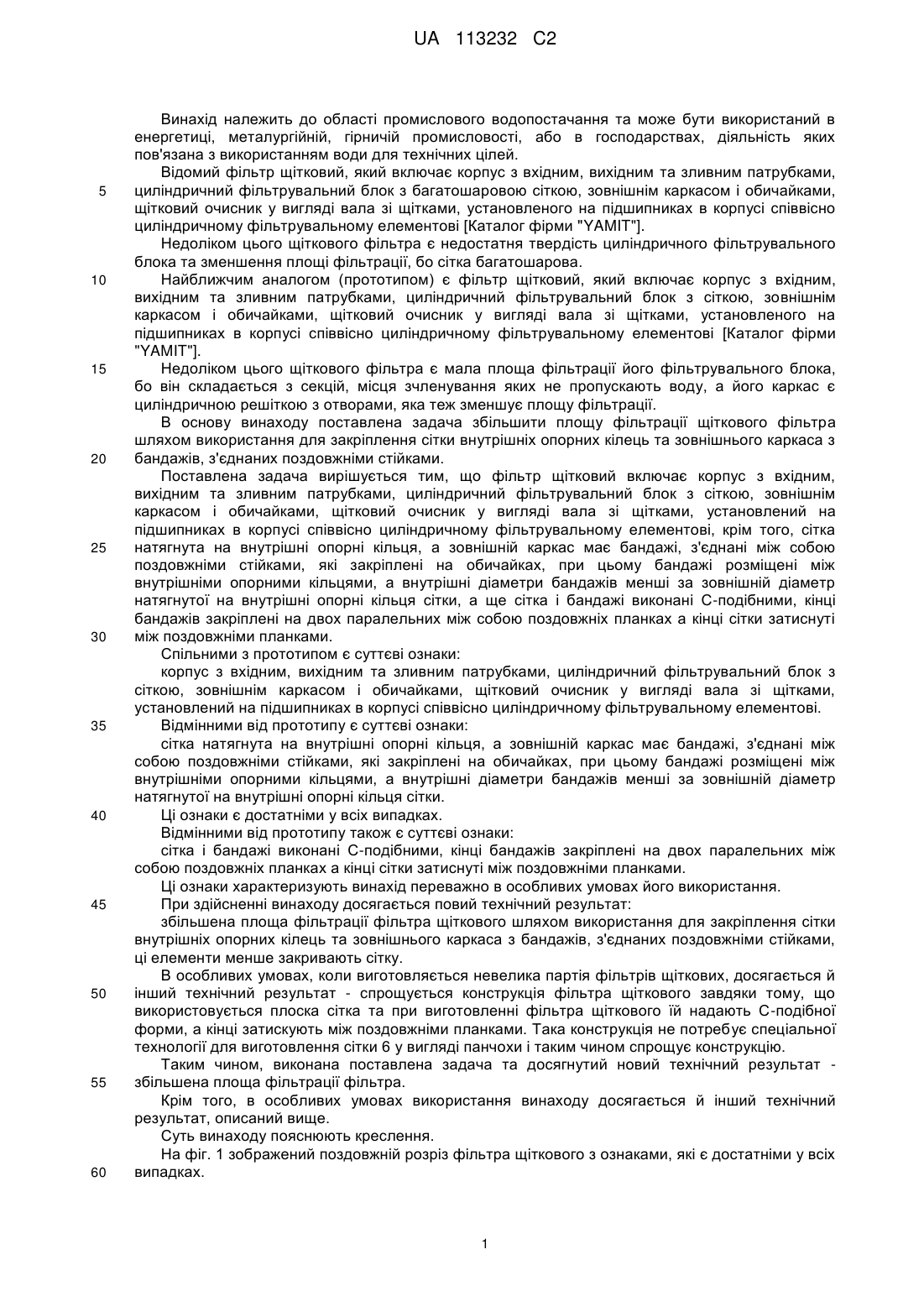

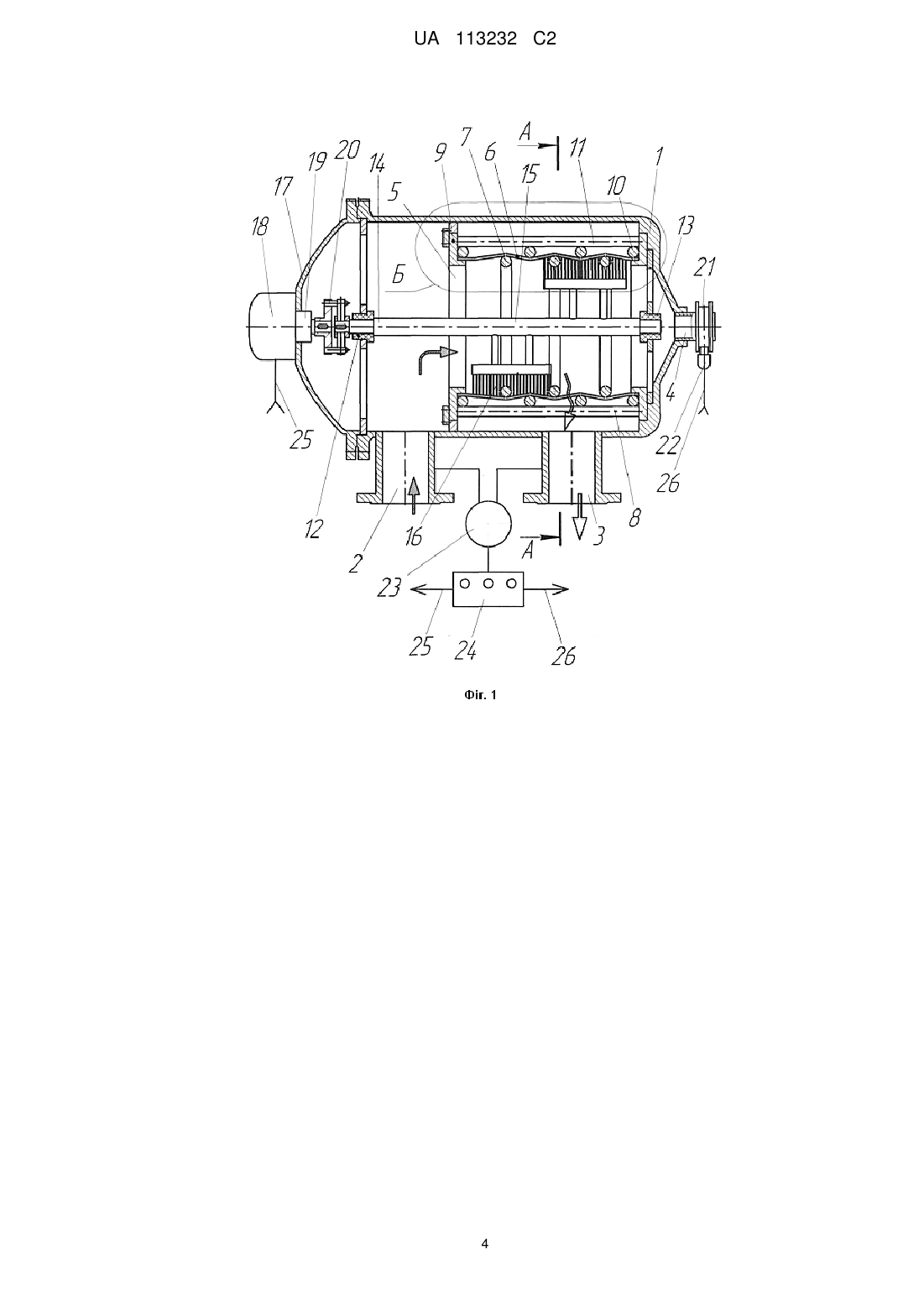

Реферат: Даний винахід належить до області промислового водопостачання та може бути використаний в енергетиці, металургійній, гірничій промисловості, або в господарствах, діяльність яких пов'язана з використанням води для технічних цілей. Заявлений фільтр щітковий містить корпус з вхідним, вихідним та зливним патрубками, циліндричний фільтрувальний блок з сіткою, зовнішнім каркасом і обичайками, щітковий очисник у вигляді вала зі щітками, установлений на підшипниках в корпусі співвісно циліндричному фільтрувальному елементові. Сітка натягнута на внутрішні опорні кільця. Зовнішній каркас має бандажі, з'єднані між собою поздовжніми стійками, які закріплені на обичайках. Бандажі розміщені між внутрішніми опорними кільцями. Внутрішні діаметри бандажів менші за зовнішній діаметр натягнутої на внутрішні опорні кільця сітки. Винахід полягає у збільшені площі фільтрації щіткового фільтра. UA 113232 C2 (12) UA 113232 C2 UA 113232 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до області промислового водопостачання та може бути використаний в енергетиці, металургійній, гірничій промисловості, або в господарствах, діяльність яких пов'язана з використанням води для технічних цілей. Відомий фільтр щітковий, який включає корпус з вхідним, вихідним та зливним патрубками, циліндричний фільтрувальний блок з багатошаровою сіткою, зовнішнім каркасом і обичайками, щітковий очисник у вигляді вала зі щітками, установленого на підшипниках в корпусі співвісно циліндричному фільтрувальному елементові [Каталог фірми "YAMIT"]. Недоліком цього щіткового фільтра є недостатня твердість циліндричного фільтрувального блока та зменшення площі фільтрації, бо сітка багатошарова. Найближчим аналогом (прототипом) є фільтр щітковий, який включає корпус з вхідним, вихідним та зливним патрубками, циліндричний фільтрувальний блок з сіткою, зовнішнім каркасом і обичайками, щітковий очисник у вигляді вала зі щітками, установленого на підшипниках в корпусі співвісно циліндричному фільтрувальному елементові [Каталог фірми "YAMIT"]. Недоліком цього щіткового фільтра є мала площа фільтрації його фільтрувального блока, бо він складається з секцій, місця зчленування яких не пропускають воду, а його каркас є циліндричною решіткою з отворами, яка теж зменшує площу фільтрації. В основу винаходу поставлена задача збільшити площу фільтрації щіткового фільтра шляхом використання для закріплення сітки внутрішніх опорних кілець та зовнішнього каркаса з бандажів, з'єднаних поздовжніми стійками. Поставлена задача вирішується тим, що фільтр щітковий включає корпус з вхідним, вихідним та зливним патрубками, циліндричний фільтрувальний блок з сіткою, зовнішнім каркасом і обичайками, щітковий очисник у вигляді вала зі щітками, установлений на підшипниках в корпусі співвісно циліндричному фільтрувальному елементові, крім того, сітка натягнута на внутрішні опорні кільця, а зовнішній каркас має бандажі, з'єднані між собою поздовжніми стійками, які закріплені на обичайках, при цьому бандажі розміщені між внутрішніми опорними кільцями, а внутрішні діаметри бандажів менші за зовнішній діаметр натягнутої на внутрішні опорні кільця сітки, а ще сітка і бандажі виконані С-подібними, кінці бандажів закріплені на двох паралельних між собою поздовжніх планках а кінці сітки затиснуті між поздовжніми планками. Спільними з прототипом є суттєві ознаки: корпус з вхідним, вихідним та зливним патрубками, циліндричний фільтрувальний блок з сіткою, зовнішнім каркасом і обичайками, щітковий очисник у вигляді вала зі щітками, установлений на підшипниках в корпусі співвісно циліндричному фільтрувальному елементові. Відмінними від прототипу є суттєві ознаки: сітка натягнута на внутрішні опорні кільця, а зовнішній каркас має бандажі, з'єднані між собою поздовжніми стійками, які закріплені на обичайках, при цьому бандажі розміщені між внутрішніми опорними кільцями, а внутрішні діаметри бандажів менші за зовнішній діаметр натягнутої на внутрішні опорні кільця сітки. Ці ознаки є достатніми у всіх випадках. Відмінними від прототипу також є суттєві ознаки: сітка і бандажі виконані С-подібними, кінці бандажів закріплені на двох паралельних між собою поздовжніх планках а кінці сітки затиснуті між поздовжніми планками. Ці ознаки характеризують винахід переважно в особливих умовах його використання. При здійсненні винаходу досягається повий технічний результат: збільшена площа фільтрації фільтра щіткового шляхом використання для закріплення сітки внутрішніх опорних кілець та зовнішнього каркаса з бандажів, з'єднаних поздовжніми стійками, ці елементи менше закривають сітку. В особливих умовах, коли виготовляється невелика партія фільтрів щіткових, досягається й інший технічний результат - спрощується конструкція фільтра щіткового завдяки тому, що використовується плоска сітка та при виготовленні фільтра щіткового їй надають С-подібної форми, а кінці затискують між поздовжніми планками. Така конструкція не потребує спеціальної технології для виготовлення сітки 6 у вигляді панчохи і таким чином спрощує конструкцію. Таким чином, виконана поставлена задача та досягнутий новий технічний результат збільшена площа фільтрації фільтра. Крім того, в особливих умовах використання винаходу досягається й інший технічний результат, описаний вище. Суть винаходу пояснюють креслення. На фіг. 1 зображений поздовжній розріз фільтра щіткового з ознаками, які є достатніми у всіх випадках. 1 UA 113232 C2 5 10 15 20 25 30 35 40 45 50 55 На фіг. 2 - поперечний розріз по А -А фільтра щіткового з ознаками, які є достатніми у всіх випадках. На фіг. 3 зображена виноска Б для фільтра щіткового з ознаками, які характеризують винахід переважно в особливих умовах його використання. на фіг. 4 - поперечний розріз по В-В у збільшеному масштабі фільтра щіткового з ознаками, які характеризують винахід переважно в особливих умовах його використання. Фільтр щітковий має корпус 1 з вхідним 2, вихідним 3 та зливним 4 патрубками, циліндричний фільтрувальний блок 5 з сіткою 6, яка натягнута на внутрішні опорні кільця 7 та охоплена зовнішнім каркасом 8. Зовнішній каркас 8 має обичайки 9 на торцях, бандажі 10 у вигляді кілець, які з'єднані між собою поздовжніми стійками 11, привареними до них та до обичайок 9. При цьому бандажі 10 розміщені між внутрішніми опорними кільцями 7, а їх внутрішні діаметри менші за зовнішній діаметр натягнутої на внутрішні опорні кільця 7 сітки 6. Таким чином сітка 6 разом з внутрішніми опорними кільцями 7 міцно фіксується в зовнішньому каркасі 8 і разом вони утворюють тверду і міцну конструкцію циліндричного фільтрувального блока 5. На передньому підшипнику 12 і задньому підшипнику 13 встановлений співвісно циліндричному фільтрувальному блокові 5 щітковий очисник 14, що має вал 15 зі щітками 16 закріпленими на ньому. Корпус 1 фільтра закритий ущільненою кришкою 17. На кришці 17 встановлений електропривод 18 щіткового очисника 14 таким чином, що його ущільнений вихідний вал 19 входить в порожнину фільтра співвісно валу 15 щіткового очисника 14. Ущільнений вихідний вал 19 з'єднаний з валом 15 щіткового очисника швидкороз'ємною муфтою 20. На зливному патрубкові 4 встановлений нормально закритий зливний клапан 21 з електроприводом 22. Зливний клапан, будучи відкритим, з'єднує зливний патрубок 4 зі зливом, де тиск води набагато менший за тиск в фільтрі. Фільтр має диференціальний манометр 23, встановлений з можливістю слідкування за різницею тиску між вхідним патрубком 2 і вихідним патрубком 3, і блок управління 24, який має електричний зв'язок з диференціальним манометром 23, а також з електроприводом 18 щіткового очисника по лінії 25 та з електроприводом 22 зливного клапана 21 по лінії 26. У варіації фільтра щіткового з ознаками, що використовуються в особливих умовах використання винаходу (див. фіг. 3 і 4), сітка 6 і бандажі 10 виконані С-подібними. Кінці бандажів закріплені електрозварюванням на двох паралельних між собою поздовжніх планках 27. В цьому варіанті сітка вирізана плоскою, натягнута на внутрішні опорні кільця 7, що надало їй циліндричної С-подібної форми, а її кінці 28 заправлені в щілину між паралельними між собою поздовжніми планками 27 і затиснуті між ними болтами 29. Така конструкція фільтра збільшує площу фільтрації, бо сітку частково закривають тільки внутрішні опорні кільця та бандажі, малі за площею. В особливих умовах, коли виготовляється невелика партія фільтрів щіткових, спрощується конструкція фільтра щіткового завдяки тому, що використовується плоска сітка та при виготовленні фільтра щіткового їй надають С-подібної форми, а кінці затискують між поздовжніми планками. Така конструкція не потребує спеціальної технології для виготовлення сітки 6 у вигляді панчохи і таким чином спрощує конструкцію. Фільтр має два режими роботи - режим фільтрації та режим промивки. Фільтр працює так: В режимі фільтрації зливний клапан 21 закритий, електропривод 18 виключений. Вода напірного водоводу, в якому встановлений фільтр, з забрудненнями тече через вхідний патрубок 2 (див. фіг. 1) в корпус 1, проходить зсередини через сітку 6 циліндричного фільтрувального елемента 5 і далі, вже очищеною, тече у вихідний патрубок 3. З часом сітка 6 циліндричного фільтрувального елемента 5 поступово забруднюється, в результаті чого зростає перепад тиску між вхідним патрубком 2 і вихідним патрубком 3. Цей перепад тиску відслідковує диференціальний манометр 23 і подає сигнал про перепад тиску в блок управління 24. Коли перепад тиску досягне наперед заданої при наладці фільтра величини, що є сигналом про забруднення сітки 6 циліндричного фільтрувального блока 5, блок управління переводить фільтр в режим промивки. Для цього він і включає електропривод 18, який починає обертати очисник 6, і включає електропривод 22 клапана зливного 21, який відкриває клапан. При цьому виникає потік води з внутрішньої порожнини сітки 6 через зливний патрубок 4. 2 UA 113232 C2 5 10 15 20 Щітки 16 при своєму обертанні ковзають по сітці 6, відривають від неї забруднення. Сітка очищується. Забруднення попадають в воду, а потік води з внутрішньої порожнини сітки 6 через зливний патрубок 4 виносить їх на злив. Діаметр зливного патрубка 4 значно менший діаметрів вхідного патрубка 2 та вихідного патрубка 3, тому витрата води через зливний патрубок 4 незначна, фільтрація води фільтром в режимі промивки продовжується. В результаті промивки сітка 6 поступово очищається від забруднень, завдяки чому зменшується перепад тиску між вхідним патрубком 2 і вихідним патрубком 3, який відслідковує диференціальний манометр 23, зв'язаний з блоком управління 24. Коли перепад тиску досягне вихідної величини, блок управління переводить фільтр в режим фільтрації, для чого він дає сигнал па електропривод 18 і виключає його, а також дає сигнал на електропривод 22, який закриває зливний клапан 21. Тепер фільтр знову працює в режимі фільтрації. Далі цикл повторюється. Для використання фільтра як ручного приводи 18 та 22 замінюють на рукоятки, а блок управління 24 оснащають сигналізатором, який подає сигнал про забруднення сітки. При необхідності фільтри щіткові можуть монтуватись по два чи більше на одному напірному водоводі. Таким чином вирішена задача збільшити площу фільтрації щіткового фільтра шляхом використання для закріплення сітки внутрішніх опорних кілець та зовнішнього каркаса з бандажів, з'єднаних поздовжніми стійками. Виготовлені та випробувані експериментальні зразки фільтрів. ФОРМУЛА ВИНАХОДУ 25 30 35 1. Фільтр щітковий, який містить корпус з вхідним, вихідним та зливним патрубками, циліндричний фільтрувальний блок з сіткою, зовнішнім каркасом і обичайками, щітковий очисник у вигляді вала зі щітками, установлений на підшипниках в корпусі співвісно циліндричному фільтрувальному елементові, який відрізняється тим, що сітка натягнута на внутрішні опорні кільця, а зовнішній каркас має бандажі, з'єднані між собою поздовжніми стійками, які закріплені на обичайках, при цьому бандажі розміщені між внутрішніми опорними кільцями, а внутрішні діаметри бандажів менші за зовнішній діаметр натягнутої на внутрішні опорні кільця сітки. 2. Фільтр щітковий за пунктом 1, який відрізняється тим, що сітка і бандажі виконані Сподібними, кінці бандажів закріплені на двох паралельних між собою поздовжніх планках, а кінці сітки затиснуті між поздовжніми планками. 3 UA 113232 C2 4 UA 113232 C2 5 UA 113232 C2 Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6

Дивитися

Додаткова інформація

МПК / Мітки

МПК: B01D 35/10, B01D 29/62, B01D 29/64, B01D 35/02, C02F 1/00

Мітки: фільтр, щітковий
