Спосіб одержання жорстких металевих обичайок підвищеної точності з листового прокату

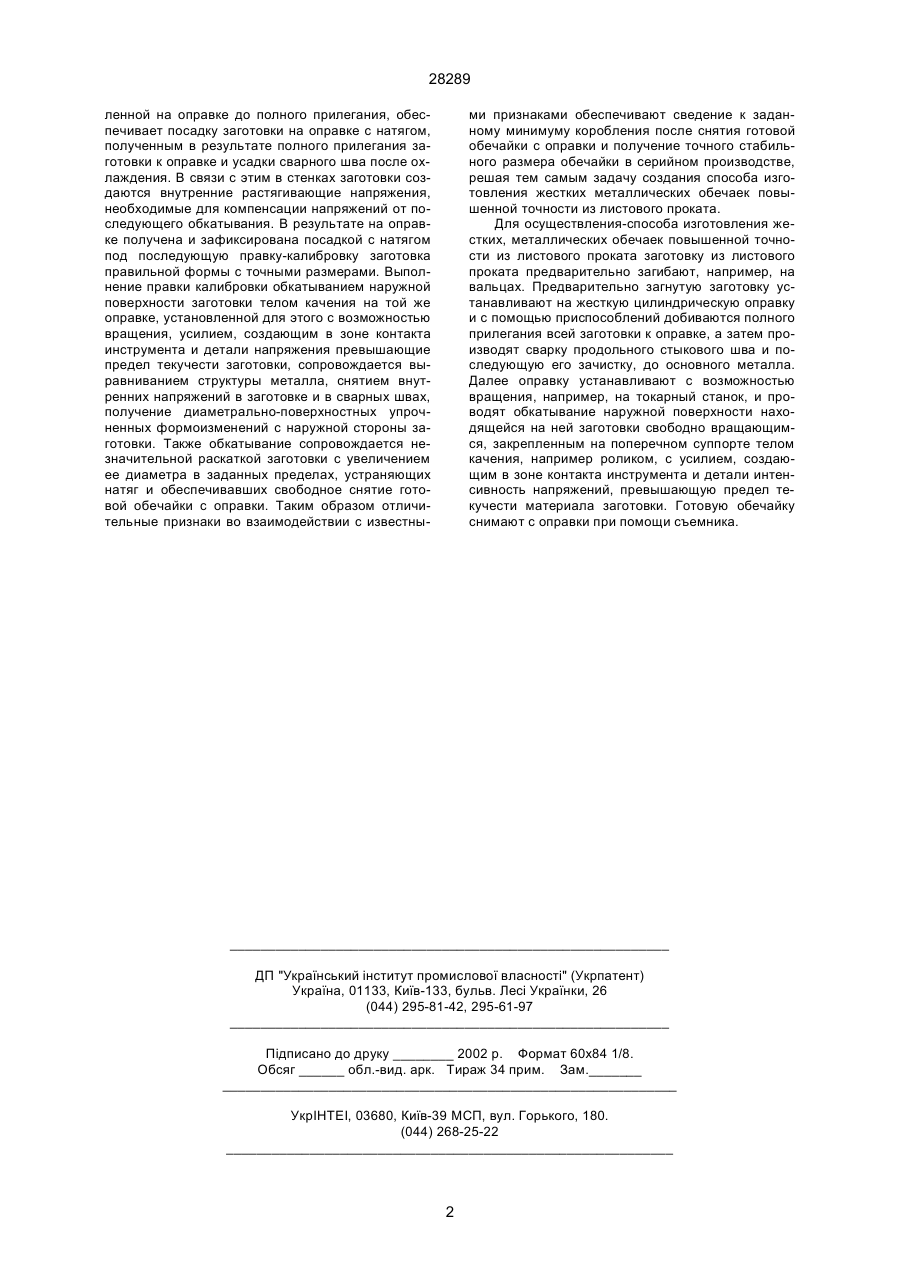

Способ получения жестких металлических обечаек повышенной точности из листового про 28289 ленной на оправке до полного прилегания, обеспечивает посадку заготовки на оправке с натягом, полученным в результате полного прилегания заготовки к оправке и усадки сварного шва после охлаждения. В связи с этим в стенках заготовки создаются внутренние растягивающие напряжения, необходимые для компенсации напряжений от последующего обкатывания. В результате на оправке получена и зафиксирована посадкой с натягом под последующую правку-калибровку заготовка правильной формы с точными размерами. Выполнение правки калибровки обкатыванием наружной поверхности заготовки телом качения на той же оправке, установленной для этого с возможностью вращения, усилием, создающим в зоне контакта инструмента и детали напряжения превышающие предел текучести заготовки, сопровождается выравниванием структуры металла, снятием внутренних напряжений в заготовке и в сварных швах, получение диаметрально-поверхностных упрочненных формоизменений с наружной стороны заготовки. Также обкатывание сопровождается незначительной раскаткой заготовки с увеличением ее диаметра в заданных пределах, устраняющих натяг и обеспечивавших свободное снятие готовой обечайки с оправки. Таким образом отличительные признаки во взаимодействии с известны ми признаками обеспечивают сведение к заданному минимуму коробления после снятия готовой обечайки с оправки и получение точного стабильного размера обечайки в серийном производстве, решая тем самым задачу создания способа изготовления жестких металлических обечаек повышенной точности из листового проката. Для осуществления-способа изготовления жестких, металлических обечаек повышенной точности из листового проката заготовку из листового проката предварительно загибают, например, на вальцах. Предварительно загнутую заготовку устанавливают на жесткую цилиндрическую оправку и с помощью приспособлений добиваются полного прилегания всей заготовки к оправке, а затем производят сварку продольного стыкового шва и последующую его зачистку, до основного металла. Далее оправку устанавливают с возможностью вращения, например, на токарный станок, и проводят обкатывание наружной поверхности находящейся на ней заготовки свободно вращающимся, закрепленным на поперечном суппорте телом качения, например роликом, с усилием, создающим в зоне контакта инструмента и детали интенсивность напряжений, превышающую предел текучести материала заготовки. Готовую обечайку снимают с оправки при помощи съемника. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
