Гнучкий ключ до замка з відокремленою напрямною

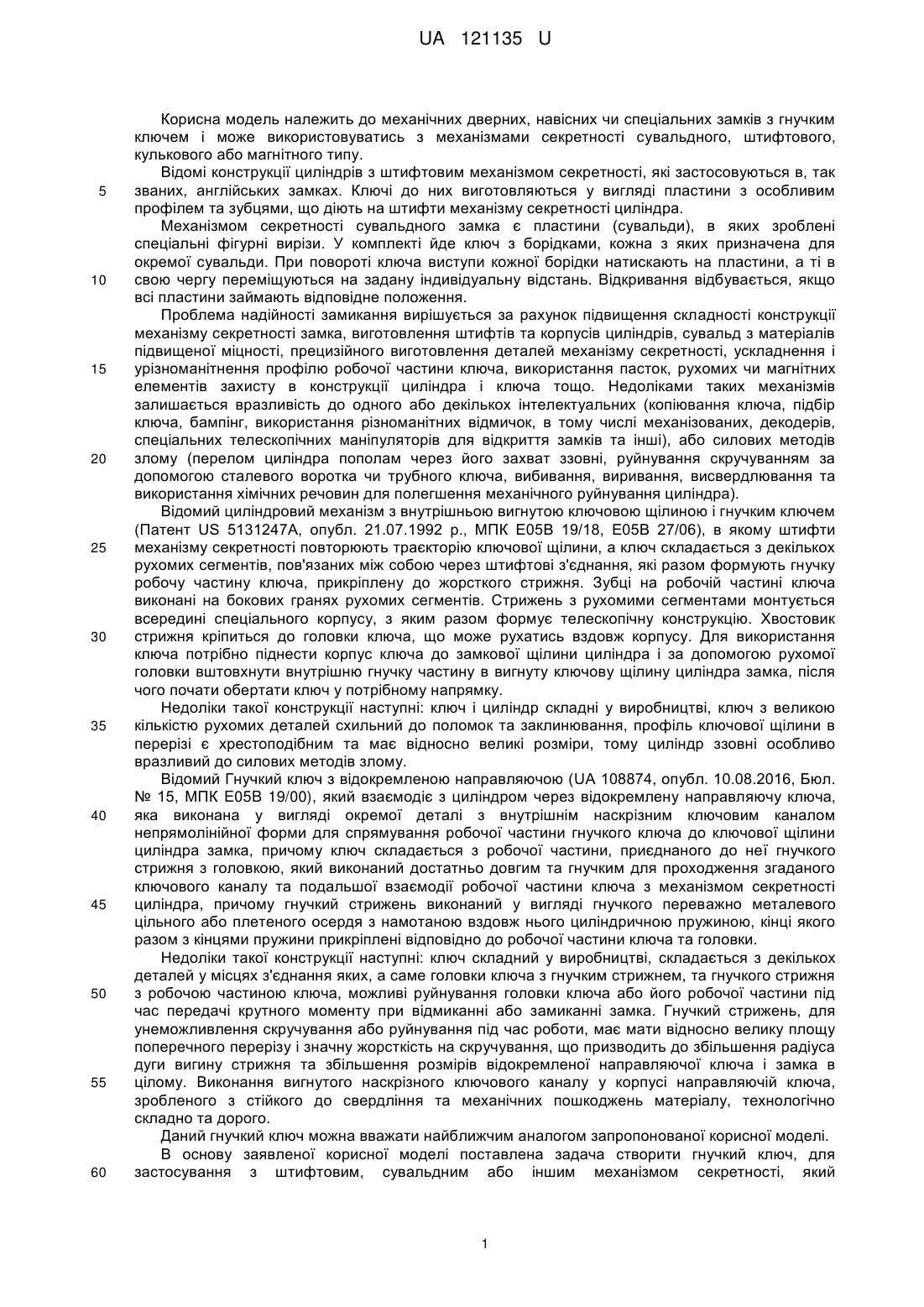

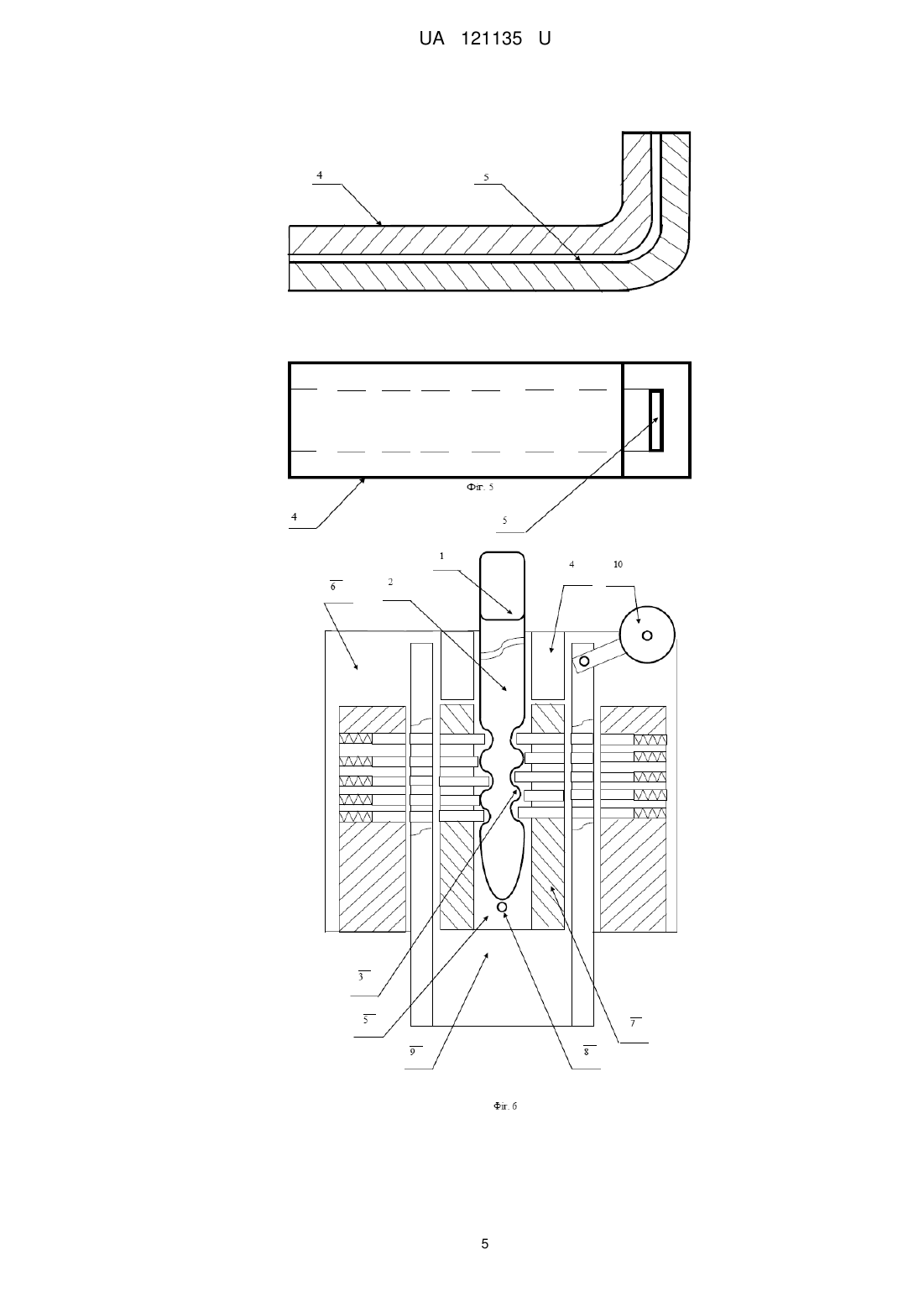

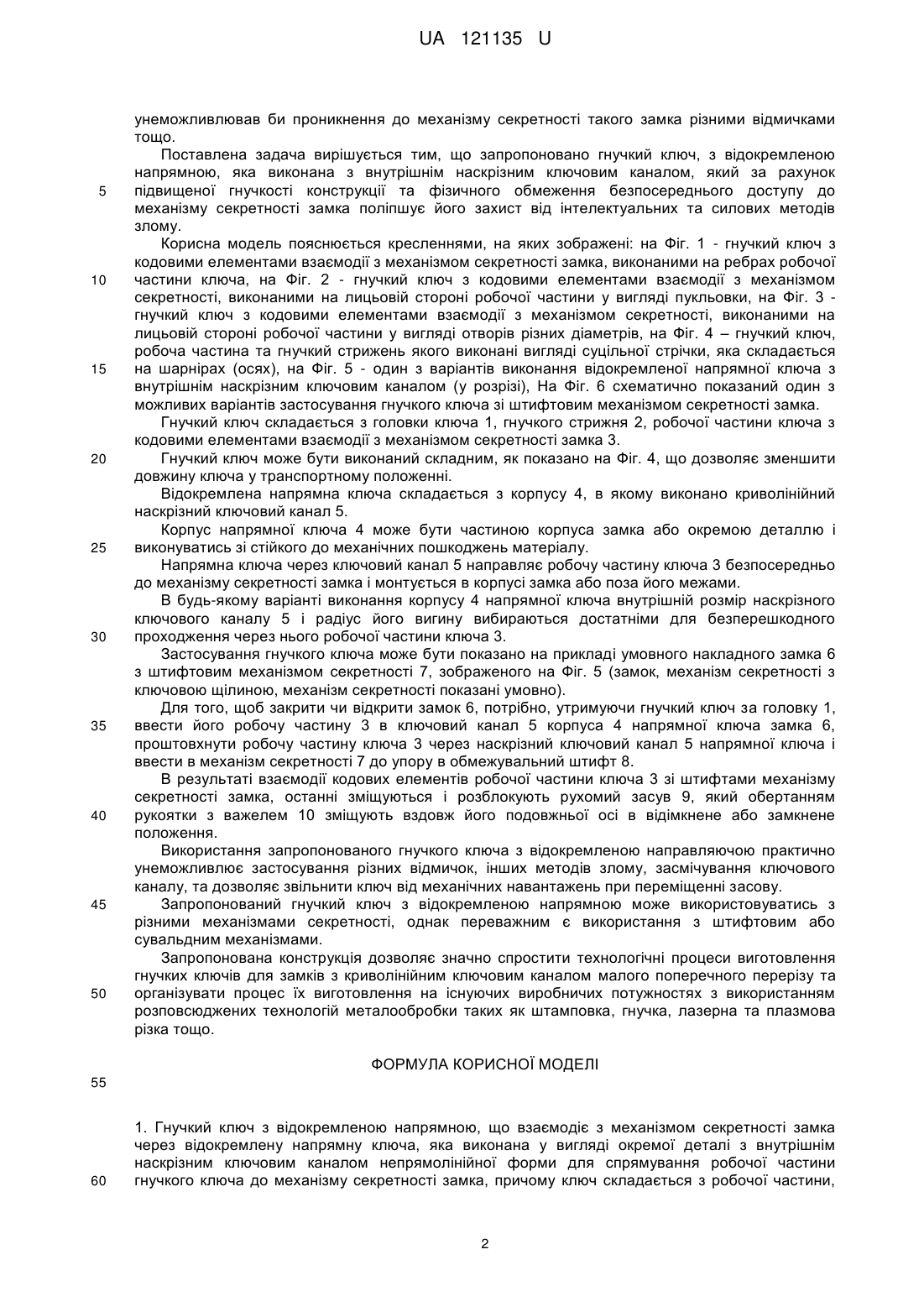

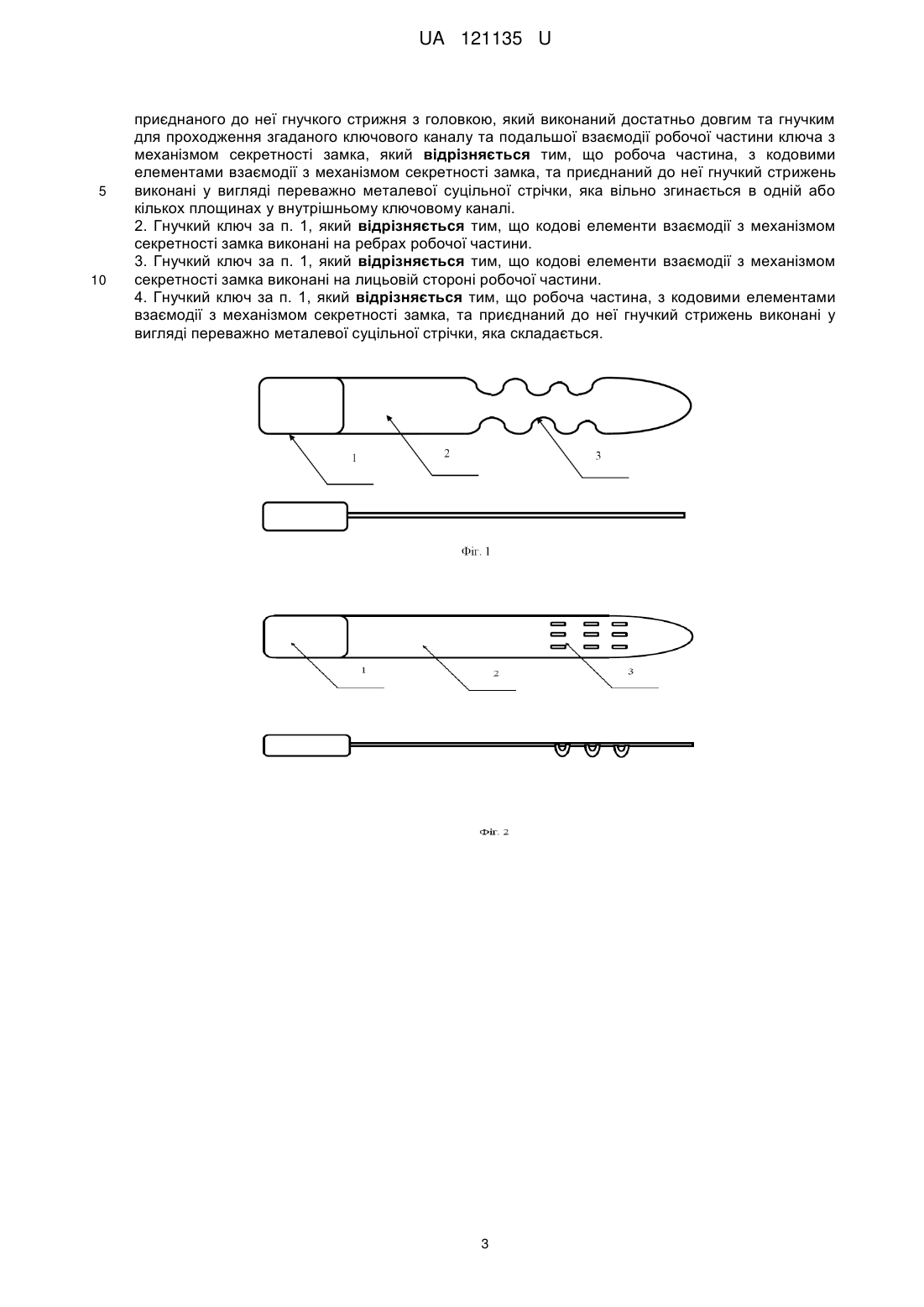

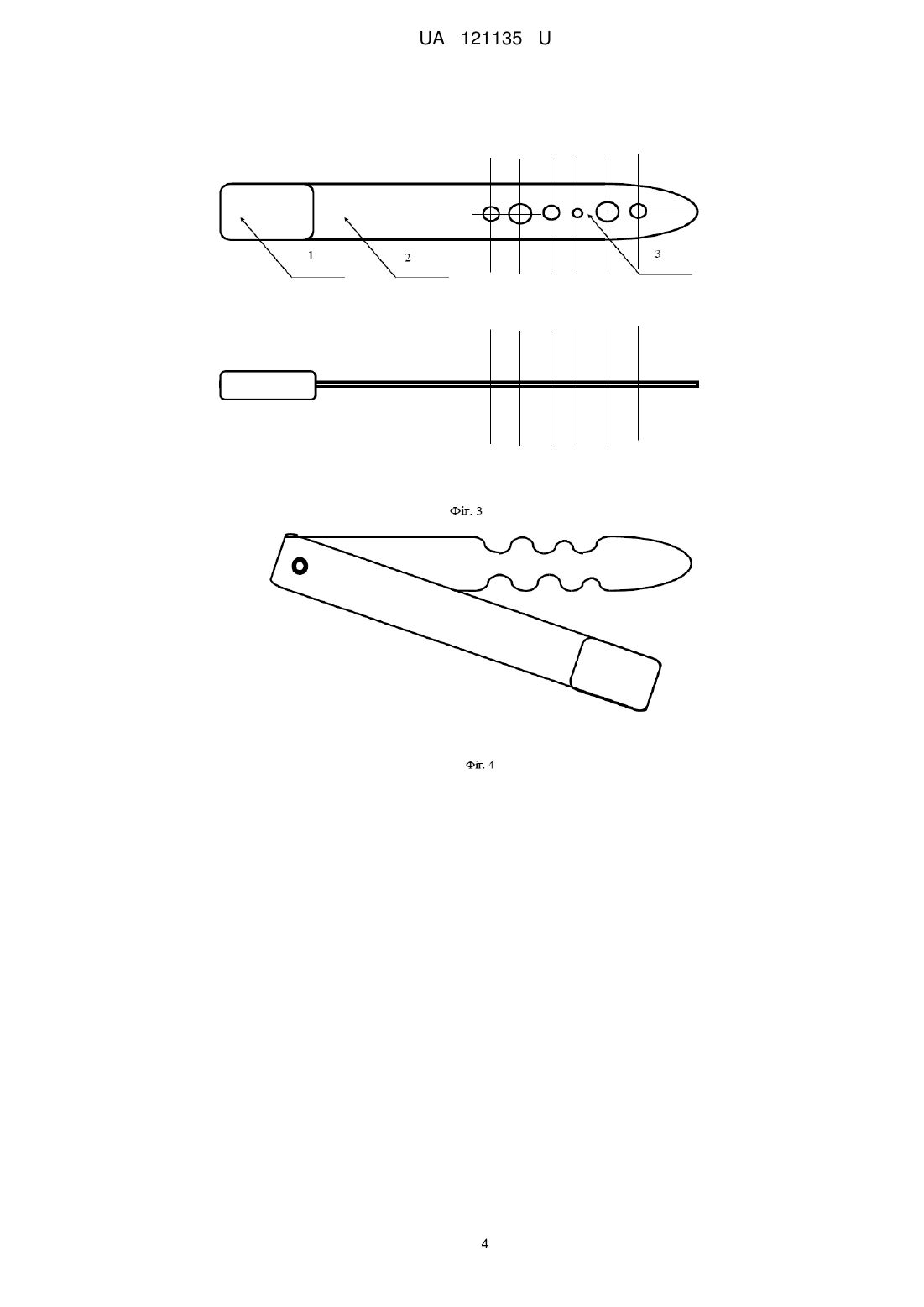

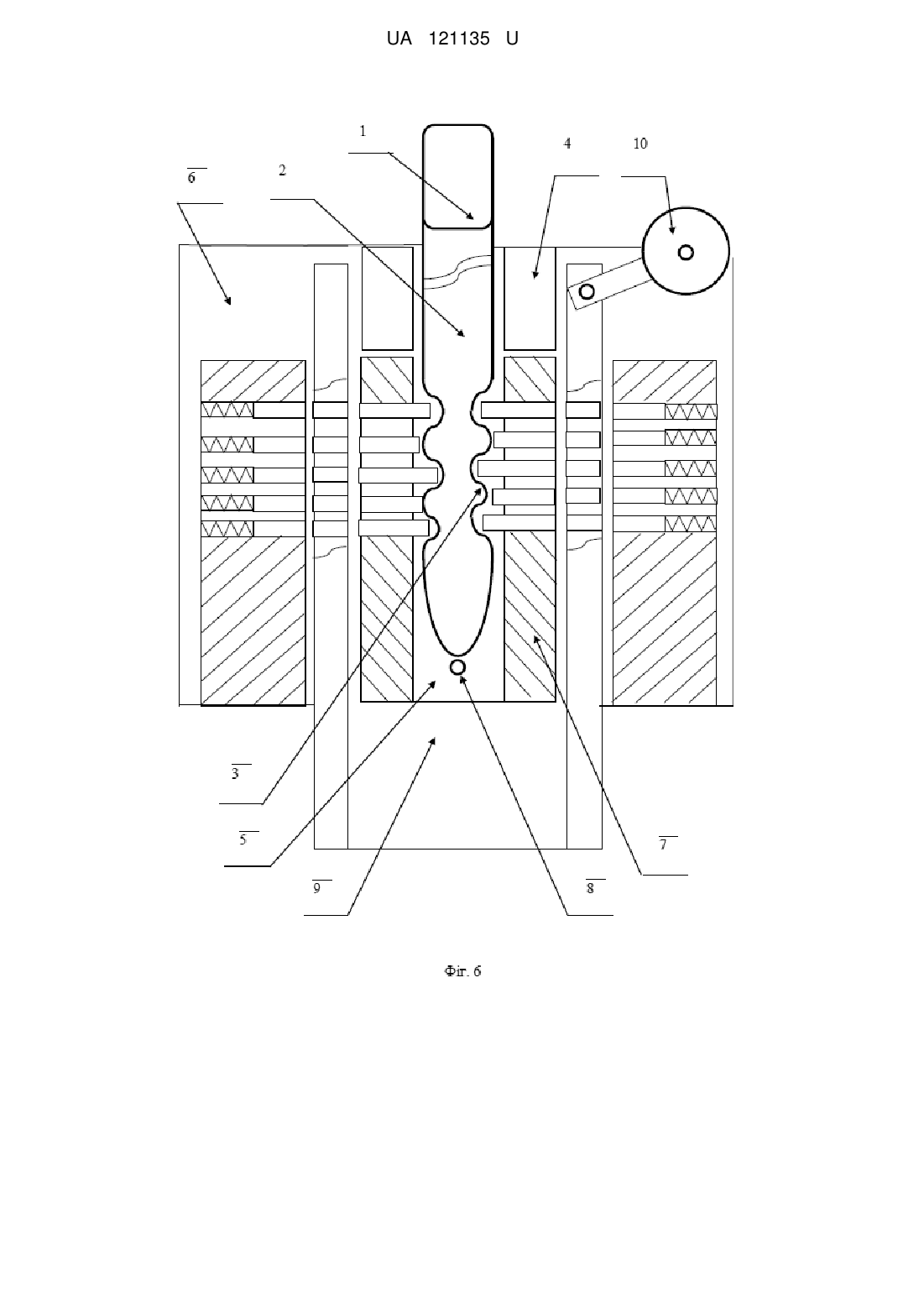

Реферат: Гнучкий ключ з відокремленою напрямною, що взаємодіє з механізмом секретності замка через відокремлену напрямну ключа, яка виконана у вигляді окремої деталі з внутрішнім наскрізним ключовим каналом непрямолінійної форми для спрямування робочої частини гнучкого ключа до механізму секретності замка, причому ключ складається з робочої частини, приєднаного до неї гнучкого стрижня з головкою, який виконаний достатньо довгим та гнучким для проходження згаданого ключового каналу та подальшої взаємодії робочої частини ключа з механізмом секретності замка. Робоча частина, з кодовими елементами взаємодії з механізмом секретності замка, та приєднаний до неї гнучкий стрижень, виконані у вигляді переважно металевої суцільної стрічки, яка вільно згинається в одній або кількох площинах у внутрішньому ключовому каналі. UA 121135 U (54) ГНУЧКИЙ КЛЮЧ ДО ЗАМКА З ВІДОКРЕМЛЕНОЮ НАПРЯМНОЮ UA 121135 U UA 121135 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до механічних дверних, навісних чи спеціальних замків з гнучким ключем і може використовуватись з механізмами секретності сувальдного, штифтового, кулькового або магнітного типу. Відомі конструкції циліндрів з штифтовим механізмом секретності, які застосовуються в, так званих, англійських замках. Ключі до них виготовляються у вигляді пластини з особливим профілем та зубцями, що діють на штифти механізму секретності циліндра. Механізмом секретності сувальдного замка є пластини (сувальди), в яких зроблені спеціальні фігурні вирізи. У комплекті йде ключ з борідками, кожна з яких призначена для окремої сувальди. При повороті ключа виступи кожної борідки натискають на пластини, а ті в свою чергу переміщуються на задану індивідуальну відстань. Відкривання відбувається, якщо всі пластини займають відповідне положення. Проблема надійності замикання вирішується за рахунок підвищення складності конструкції механізму секретності замка, виготовлення штифтів та корпусів циліндрів, сувальд з матеріалів підвищеної міцності, прецизійного виготовлення деталей механізму секретності, ускладнення і урізноманітнення профілю робочої частини ключа, використання пасток, рухомих чи магнітних елементів захисту в конструкції циліндра і ключа тощо. Недоліками таких механізмів залишається вразливість до одного або декількох інтелектуальних (копіювання ключа, підбір ключа, бампінг, використання різноманітних відмичок, в тому числі механізованих, декодерів, спеціальних телескопічних маніпуляторів для відкриття замків та інші), або силових методів злому (перелом циліндра пополам через його захват ззовні, руйнування скручуванням за допомогою сталевого воротка чи трубного ключа, вибивання, виривання, висвердлювання та використання хімічних речовин для полегшення механічного руйнування циліндра). Відомий циліндровий механізм з внутрішньою вигнутою ключовою щілиною і гнучким ключем (Патент US 5131247А, опубл. 21.07.1992 p., МПК Е05В 19/18, E05B 27/06), в якому штифти механізму секретності повторюють траєкторію ключової щілини, а ключ складається з декількох рухомих сегментів, пов'язаних між собою через штифтові з'єднання, які разом формують гнучку робочу частину ключа, прикріплену до жорсткого стрижня. Зубці на робочій частині ключа виконані на бокових гранях рухомих сегментів. Стрижень з рухомими сегментами монтується всередині спеціального корпусу, з яким разом формує телескопічну конструкцію. Хвостовик стрижня кріпиться до головки ключа, що може рухатись вздовж корпусу. Для використання ключа потрібно піднести корпус ключа до замкової щілини циліндра і за допомогою рухомої головки вштовхнути внутрішню гнучку частину в вигнуту ключову щілину циліндра замка, після чого почати обертати ключ у потрібному напрямку. Недоліки такої конструкції наступні: ключ і циліндр складні у виробництві, ключ з великою кількістю рухомих деталей схильний до поломок та заклинювання, профіль ключової щілини в перерізі є хрестоподібним та має відносно великі розміри, тому циліндр ззовні особливо вразливий до силових методів злому. Відомий Гнучкий ключ з відокремленою направляючою (UA 108874, опубл. 10.08.2016, Бюл. № 15, МПК E05B 19/00), який взаємодіє з циліндром через відокремлену направляючу ключа, яка виконана у вигляді окремої деталі з внутрішнім наскрізним ключовим каналом непрямолінійної форми для спрямування робочої частини гнучкого ключа до ключової щілини циліндра замка, причому ключ складається з робочої частини, приєднаного до неї гнучкого стрижня з головкою, який виконаний достатньо довгим та гнучким для проходження згаданого ключового каналу та подальшої взаємодії робочої частини ключа з механізмом секретності циліндра, причому гнучкий стрижень виконаний у вигляді гнучкого переважно металевого цільного або плетеного осердя з намотаною вздовж нього циліндричною пружиною, кінці якого разом з кінцями пружини прикріплені відповідно до робочої частини ключа та головки. Недоліки такої конструкції наступні: ключ складний у виробництві, складається з декількох деталей у місцях з'єднання яких, а саме головки ключа з гнучким стрижнем, та гнучкого стрижня з робочою частиною ключа, можливі руйнування головки ключа або його робочої частини під час передачі крутного моменту при відмиканні або замиканні замка. Гнучкий стрижень, для унеможливлення скручування або руйнування під час роботи, має мати відносно велику площу поперечного перерізу і значну жорсткість на скручування, що призводить до збільшення радіуса дуги вигину стрижня та збільшення розмірів відокремленої направляючої ключа і замка в цілому. Виконання вигнутого наскрізного ключового каналу у корпусі направляючій ключа, зробленого з стійкого до свердління та механічних пошкоджень матеріалу, технологічно складно та дорого. Даний гнучкий ключ можна вважати найближчим аналогом запропонованої корисної моделі. В основу заявленої корисної моделі поставлена задача створити гнучкий ключ, для застосування з штифтовим, сувальдним або іншим механізмом секретності, який 1 UA 121135 U 5 10 15 20 25 30 35 40 45 50 унеможливлював би проникнення до механізму секретності такого замка різними відмичками тощо. Поставлена задача вирішується тим, що запропоновано гнучкий ключ, з відокремленою напрямною, яка виконана з внутрішнім наскрізним ключовим каналом, який за рахунок підвищеної гнучкості конструкції та фізичного обмеження безпосереднього доступу до механізму секретності замка поліпшує його захист від інтелектуальних та силових методів злому. Корисна модель пояснюється кресленнями, на яких зображені: на Фіг. 1 - гнучкий ключ з кодовими елементами взаємодії з механізмом секретності замка, виконаними на ребрах робочої частини ключа, на Фіг. 2 - гнучкий ключ з кодовими елементами взаємодії з механізмом секретності, виконаними на лицьовій стороні робочої частини у вигляді пукльовки, на Фіг. 3 гнучкий ключ з кодовими елементами взаємодії з механізмом секретності, виконаними на лицьовій стороні робочої частини у вигляді отворів різних діаметрів, на Фіг. 4 – гнучкий ключ, робоча частина та гнучкий стрижень якого виконані вигляді суцільної стрічки, яка складається на шарнірах (осях), на Фіг. 5 - один з варіантів виконання відокремленої напрямної ключа з внутрішнім наскрізним ключовим каналом (у розрізі), На Фіг. 6 схематично показаний один з можливих варіантів застосування гнучкого ключа зі штифтовим механізмом секретності замка. Гнучкий ключ складається з головки ключа 1, гнучкого стрижня 2, робочої частини ключа з кодовими елементами взаємодії з механізмом секретності замка 3. Гнучкий ключ може бути виконаний складним, як показано на Фіг. 4, що дозволяє зменшити довжину ключа у транспортному положенні. Відокремлена напрямна ключа складається з корпусу 4, в якому виконано криволінійний наскрізний ключовий канал 5. Корпус напрямної ключа 4 може бути частиною корпуса замка або окремою деталлю і виконуватись зі стійкого до механічних пошкоджень матеріалу. Напрямна ключа через ключовий канал 5 направляє робочу частину ключа 3 безпосередньо до механізму секретності замка і монтується в корпусі замка або поза його межами. В будь-якому варіанті виконання корпусу 4 напрямної ключа внутрішній розмір наскрізного ключового каналу 5 і радіус його вигину вибираються достатніми для безперешкодного проходження через нього робочої частини ключа 3. Застосування гнучкого ключа може бути показано на прикладі умовного накладного замка 6 з штифтовим механізмом секретності 7, зображеного на Фіг. 5 (замок, механізм секретності з ключовою щілиною, механізм секретності показані умовно). Для того, щоб закрити чи відкрити замок 6, потрібно, утримуючи гнучкий ключ за головку 1, ввести його робочу частину 3 в ключовий канал 5 корпуса 4 напрямної ключа замка 6, проштовхнути робочу частину ключа 3 через наскрізний ключовий канал 5 напрямної ключа і ввести в механізм секретності 7 до упору в обмежувальний штифт 8. В результаті взаємодії кодових елементів робочої частини ключа 3 зі штифтами механізму секретності замка, останні зміщуються і розблокують рухомий засув 9, який обертанням рукоятки з важелем 10 зміщують вздовж його подовжньої осі в відімкнене або замкнене положення. Використання запропонованого гнучкого ключа з відокремленою направляючою практично унеможливлює застосування різних відмичок, інших методів злому, засмічування ключового каналу, та дозволяє звільнити ключ від механічних навантажень при переміщенні засову. Запропонований гнучкий ключ з відокремленою напрямною може використовуватись з різними механізмами секретності, однак переважним є використання з штифтовим або сувальдним механізмами. Запропонована конструкція дозволяє значно спростити технологічні процеси виготовлення гнучких ключів для замків з криволінійним ключовим каналом малого поперечного перерізу та організувати процес їх виготовлення на існуючих виробничих потужностях з використанням розповсюджених технологій металообробки таких як штамповка, гнучка, лазерна та плазмова різка тощо. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Гнучкий ключ з відокремленою напрямною, що взаємодіє з механізмом секретності замка через відокремлену напрямну ключа, яка виконана у вигляді окремої деталі з внутрішнім наскрізним ключовим каналом непрямолінійної форми для спрямування робочої частини гнучкого ключа до механізму секретності замка, причому ключ складається з робочої частини, 2 UA 121135 U 5 10 приєднаного до неї гнучкого стрижня з головкою, який виконаний достатньо довгим та гнучким для проходження згаданого ключового каналу та подальшої взаємодії робочої частини ключа з механізмом секретності замка, який відрізняється тим, що робоча частина, з кодовими елементами взаємодії з механізмом секретності замка, та приєднаний до неї гнучкий стрижень виконані у вигляді переважно металевої суцільної стрічки, яка вільно згинається в одній або кількох площинах у внутрішньому ключовому каналі. 2. Гнучкий ключ за п. 1, який відрізняється тим, що кодові елементи взаємодії з механізмом секретності замка виконані на ребрах робочої частини. 3. Гнучкий ключ за п. 1, який відрізняється тим, що кодові елементи взаємодії з механізмом секретності замка виконані на лицьовій стороні робочої частини. 4. Гнучкий ключ за п. 1, який відрізняється тим, що робоча частина, з кодовими елементами взаємодії з механізмом секретності замка, та приєднаний до неї гнучкий стрижень виконані у вигляді переважно металевої суцільної стрічки, яка складається. 3 UA 121135 U 4 UA 121135 U 5 UA 121135 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
