Плоский ключ для циліндра замка й циліндр замка

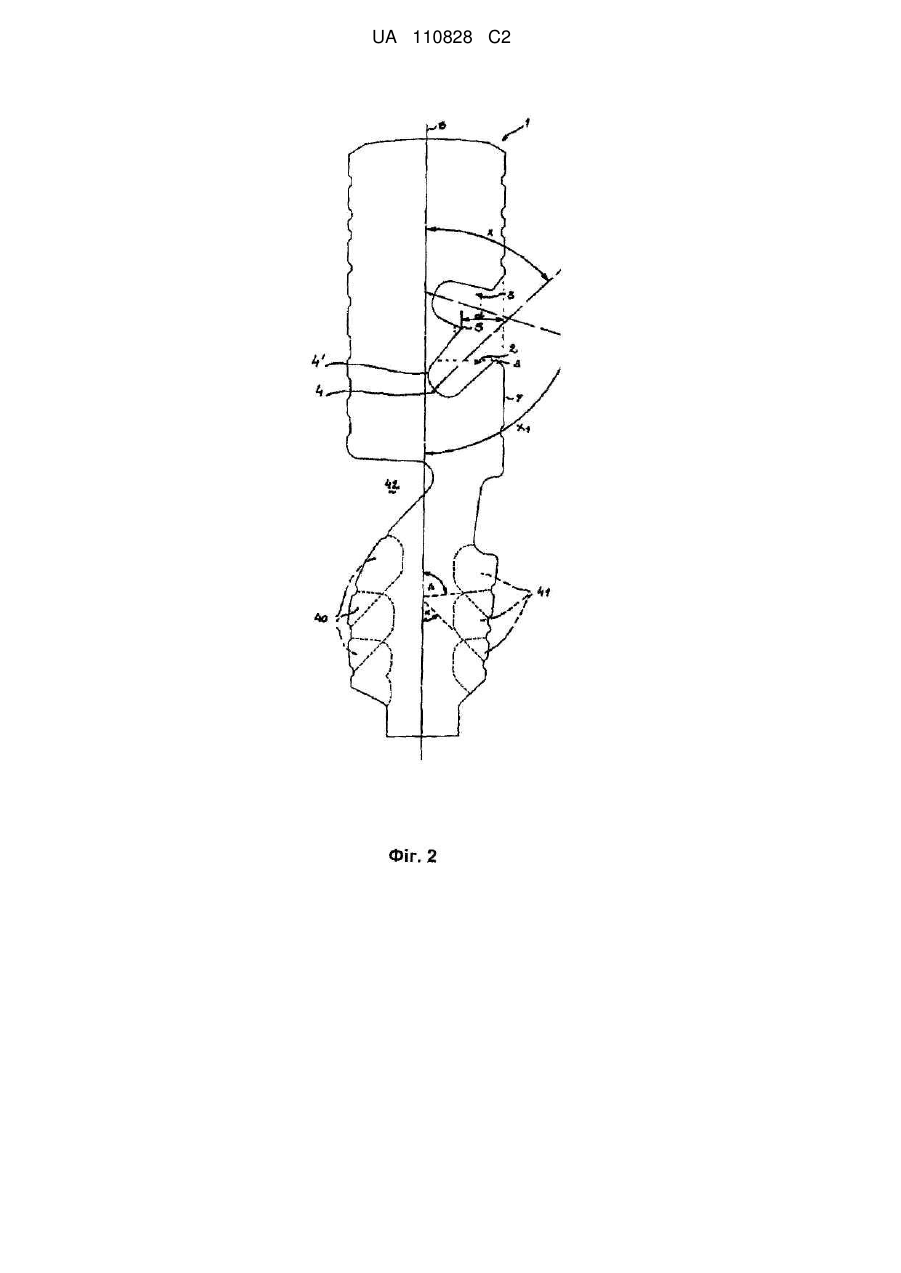

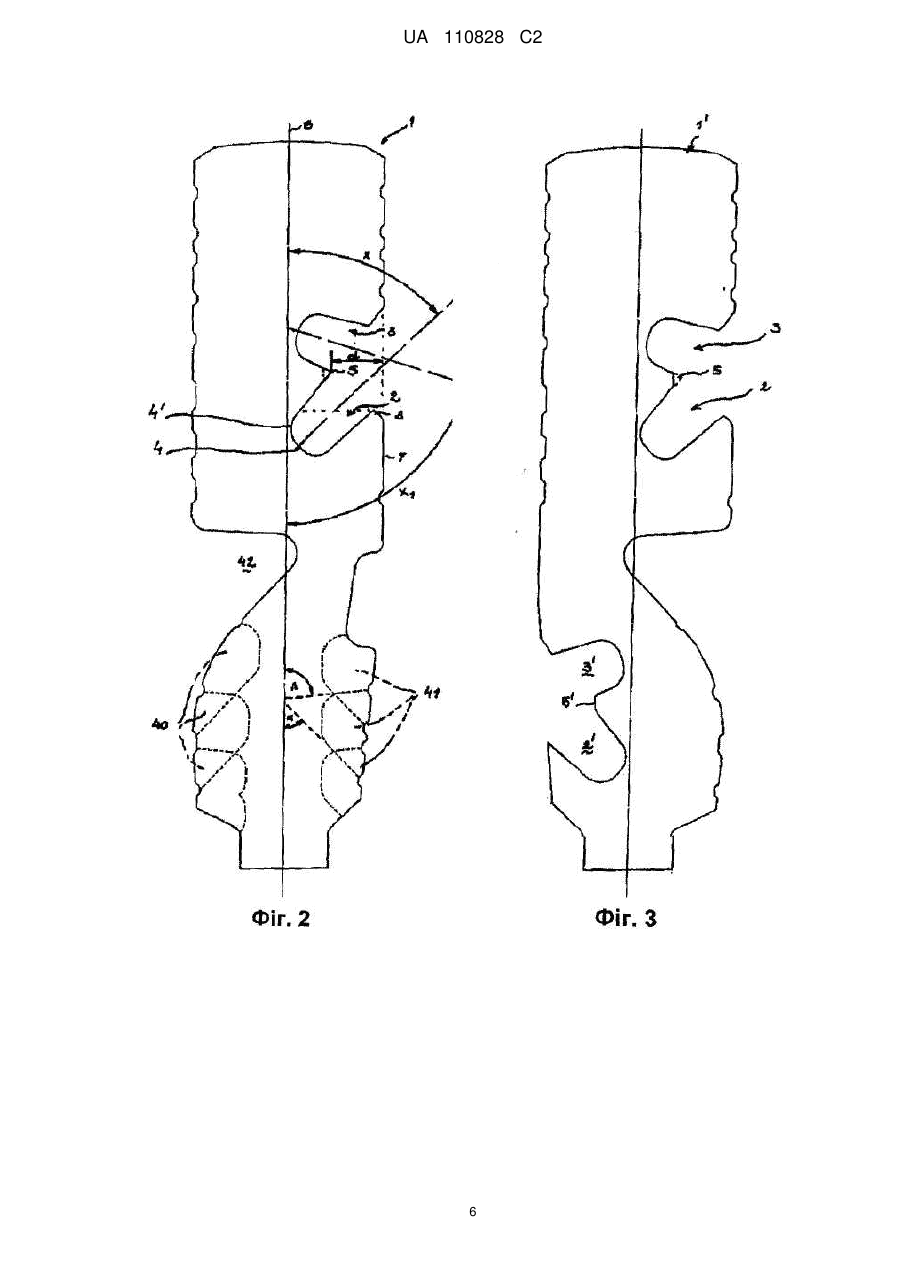

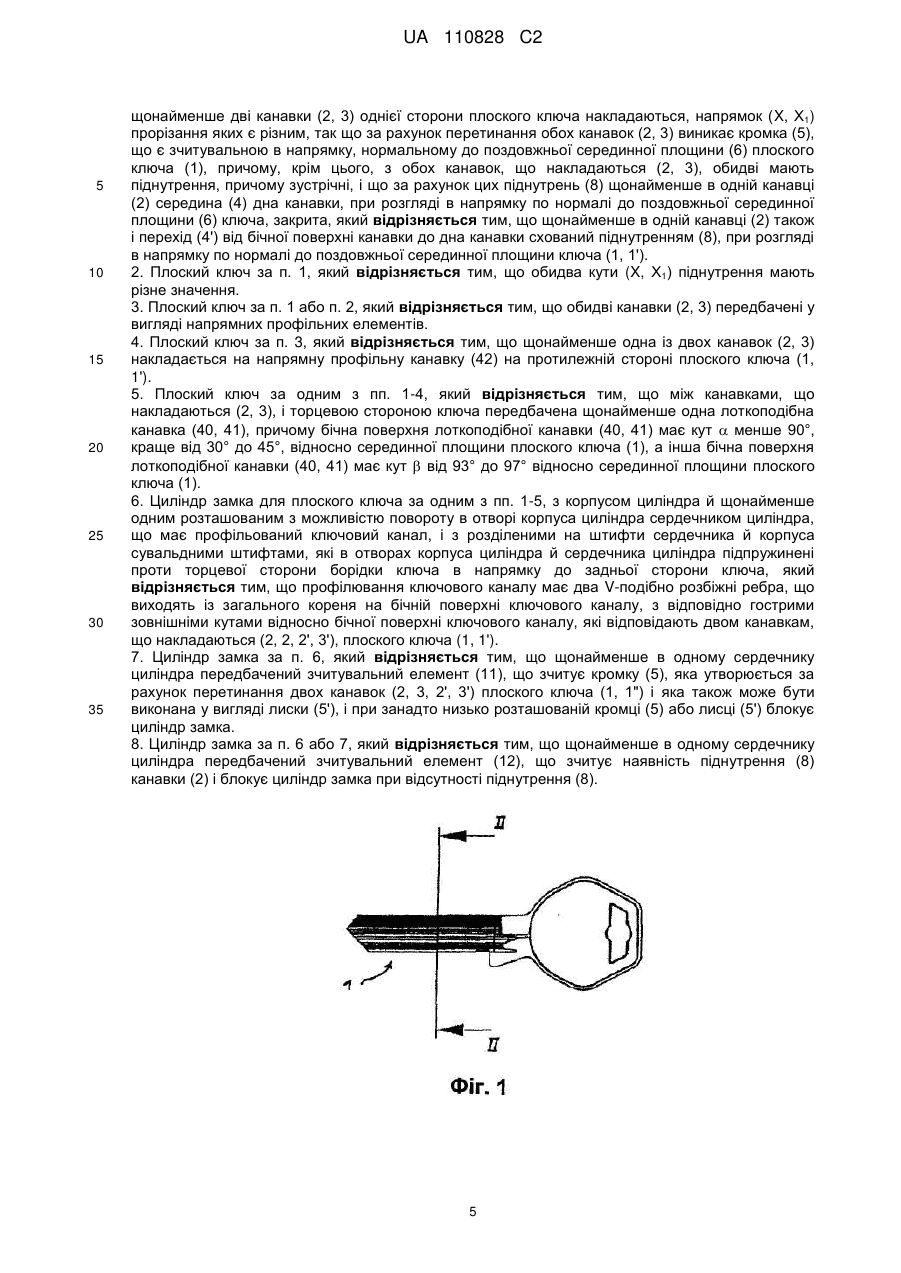

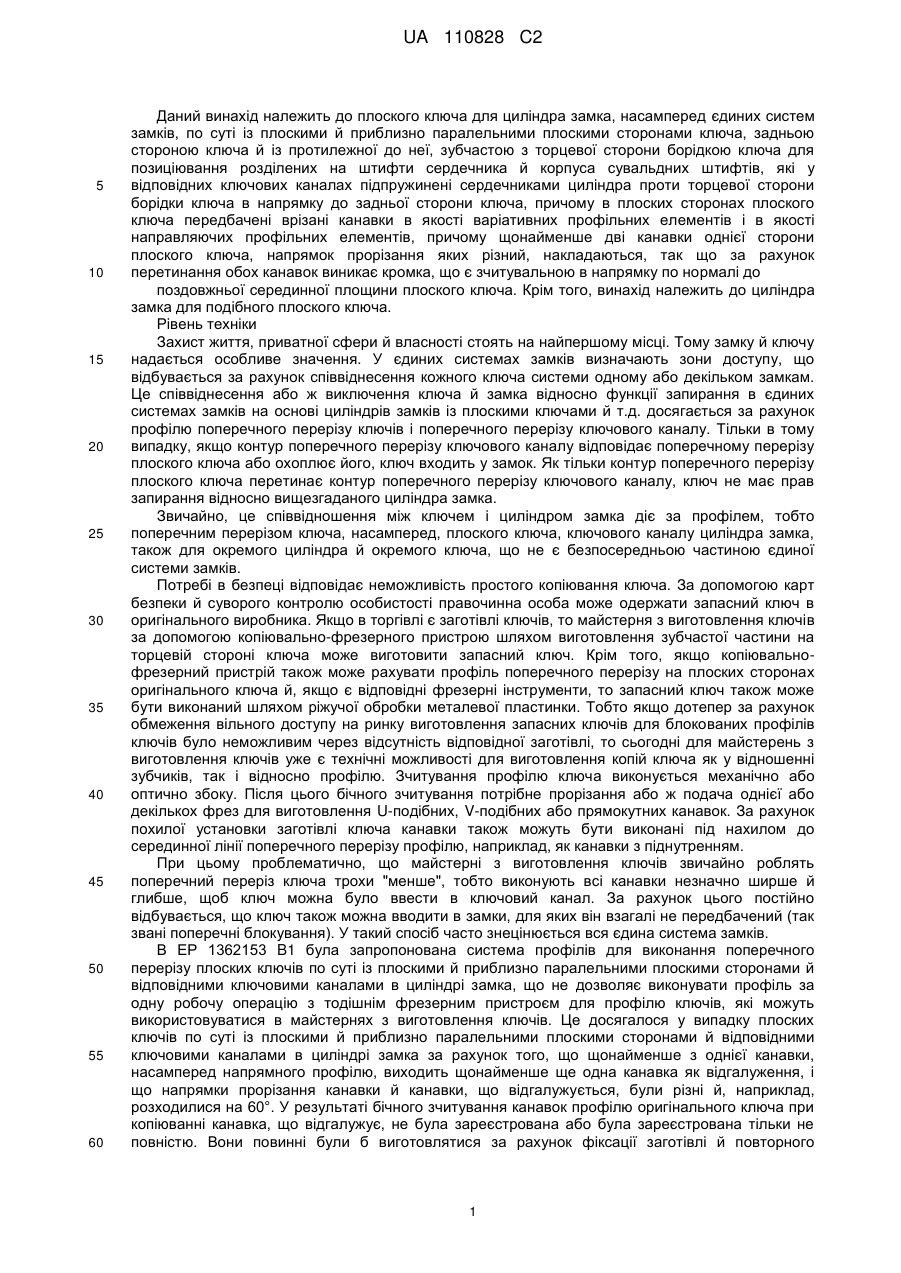

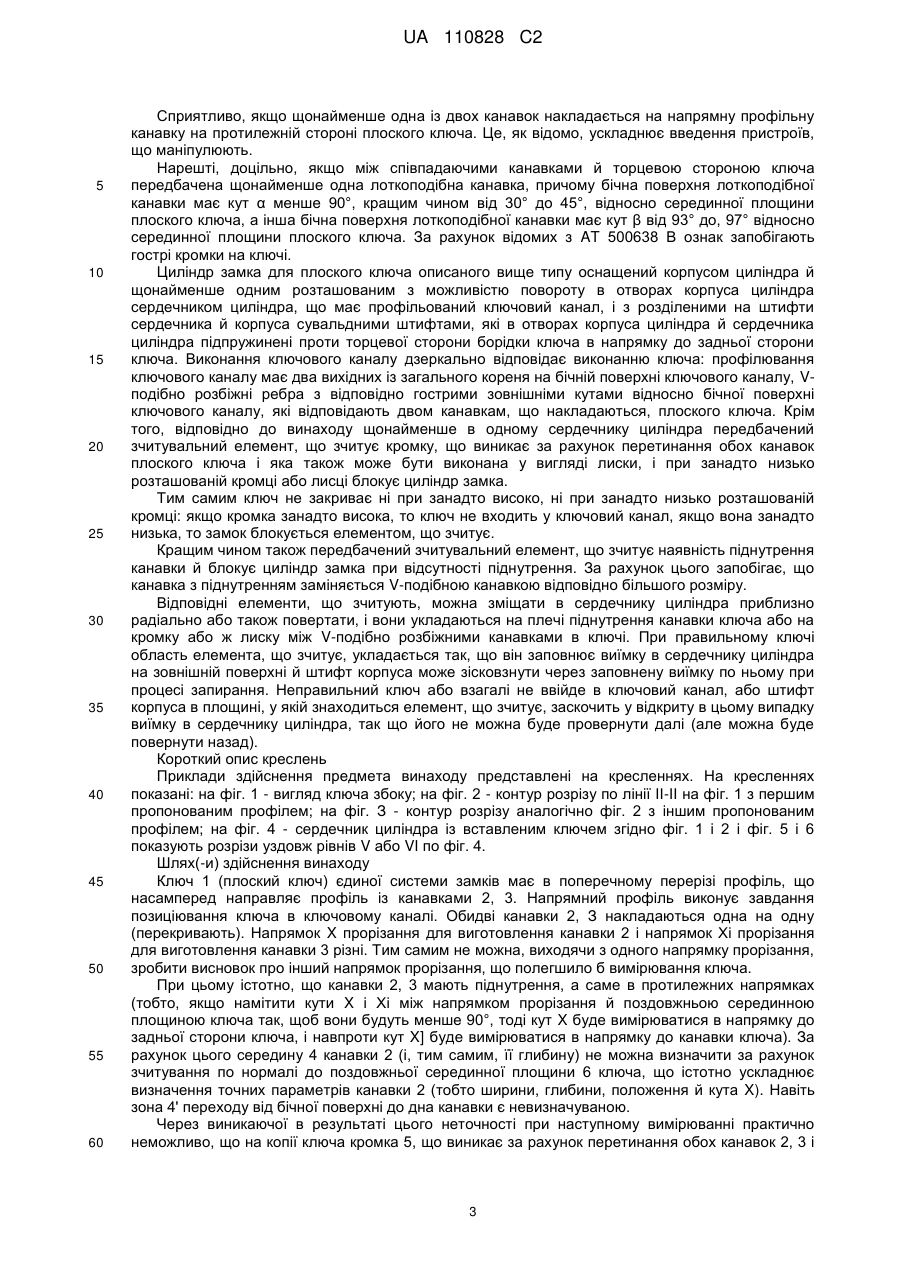

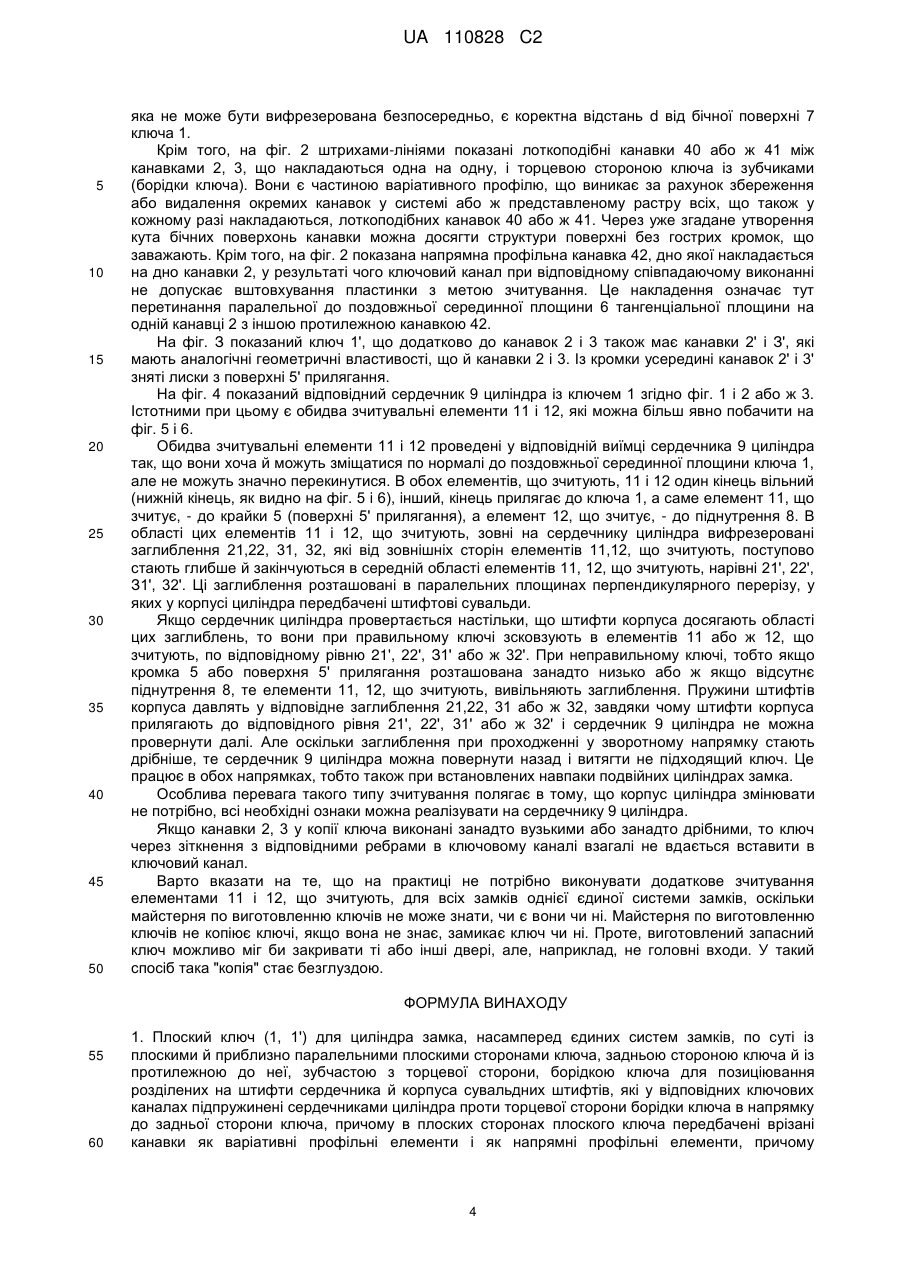

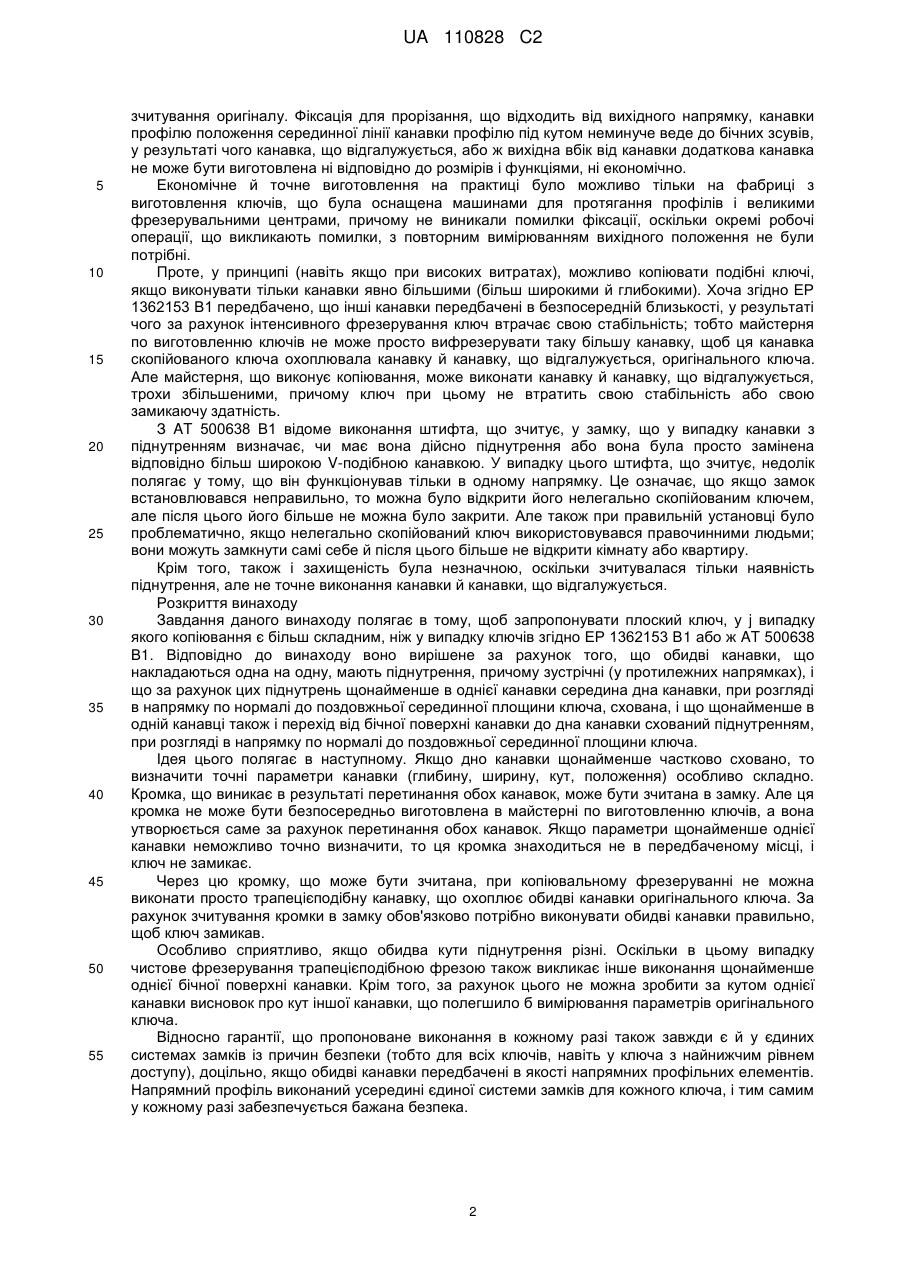

Реферат: Плоский ключ (1, 1') для циліндра замка, насамперед єдиних систем замків, із задньою стороною ключа й протилежною до неї, зубчастою з торцевої сторони борідкою ключа для позиціювання розділених на штифти сердечника й корпуса сувальдних штифтів у циліндрі замка має на одній або обох плоских сторонах відповідно щонайменше дві канавки (2, 3), які, виходячи із плоскої сторони ключа, входять одна в одну й накладаються одна на одну з розбіжному напрямку врізання. Обидві канавки, що накладаються (2, 3; 2', 3'), утворюють протилежні піднутрення так, що за рахунок піднутрень щонайменше в одній канавці (2, 2') середина (4) дна канавки, при розгляді в напрямку по нормалі до поздовжньої серединної площини (6) ключа, закрита. За рахунок перетинання обох канавок (2, 3) виникає кромка (5), положення якої є зчитувальним. Канавки, що накладаються (2, 3; 2', 3'), можуть накладатися з розташованою навпроти канавкою (42) у вигляді напрямної профільної канавки відносно поздовжньої серединної площини (6). Кромка (5) усередині канавок, що накладаються (2, 3; 2', 3'), може бути зрізана в поверхню (5') прилягання для зчитувального елемента (11, 12) у циліндрі замка. UA 110828 C2 (12) UA 110828 C2 UA 110828 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід належить до плоского ключа для циліндра замка, насамперед єдиних систем замків, по суті із плоскими й приблизно паралельними плоскими сторонами ключа, задньою стороною ключа й із протилежної до неї, зубчастою з торцевої сторони борідкою ключа для позиціювання розділених на штифти сердечника й корпуса сувальдних штифтів, які у відповідних ключових каналах підпружинені сердечниками циліндра проти торцевої сторони борідки ключа в напрямку до задньої сторони ключа, причому в плоских сторонах плоского ключа передбачені врізані канавки в якості варіативних профільних елементів і в якості направляючих профільних елементів, причому щонайменше дві канавки однієї сторони плоского ключа, напрямок прорізання яких різний, накладаються, так що за рахунок перетинання обох канавок виникає кромка, що є зчитувальною в напрямку по нормалі до поздовжньої серединної площини плоского ключа. Крім того, винахід належить до циліндра замка для подібного плоского ключа. Рівень техніки Захист життя, приватної сфери й власності стоять на найпершому місці. Тому замку й ключу надається особливе значення. У єдиних системах замків визначають зони доступу, що відбувається за рахунок співвіднесення кожного ключа системи одному або декільком замкам. Це співвіднесення або ж виключення ключа й замка відносно функції запирання в єдиних системах замків на основі циліндрів замків із плоскими ключами й т.д. досягається за рахунок профілю поперечного перерізу ключів і поперечного перерізу ключового каналу. Тільки в тому випадку, якщо контур поперечного перерізу ключового каналу відповідає поперечному перерізу плоского ключа або охоплює його, ключ входить у замок. Як тільки контур поперечного перерізу плоского ключа перетинає контур поперечного перерізу ключового каналу, ключ не має прав запирання відносно вищезгаданого циліндра замка. Звичайно, це співвідношення між ключем і циліндром замка діє за профілем, тобто поперечним перерізом ключа, насамперед, плоского ключа, ключового каналу циліндра замка, також для окремого циліндра й окремого ключа, що не є безпосередньою частиною єдиної системи замків. Потребі в безпеці відповідає неможливість простого копіювання ключа. За допомогою карт безпеки й суворого контролю особистості правочинна особа може одержати запасний ключ в оригінального виробника. Якщо в торгівлі є заготівлі ключів, то майстерня з виготовлення ключів за допомогою копіювально-фрезерного пристрою шляхом виготовлення зубчастої частини на торцевій стороні ключа може виготовити запасний ключ. Крім того, якщо копіювальнофрезерний пристрій також може рахувати профіль поперечного перерізу на плоских сторонах оригінального ключа й, якщо є відповідні фрезерні інструменти, то запасний ключ також може бути виконаний шляхом ріжучої обробки металевої пластинки. Тобто якщо дотепер за рахунок обмеження вільного доступу на ринку виготовлення запасних ключів для блокованих профілів ключів було неможливим через відсутність відповідної заготівлі, то сьогодні для майстерень з виготовлення ключів уже є технічні можливості для виготовлення копій ключа як у відношенні зубчиків, так і відносно профілю. Зчитування профілю ключа виконується механічно або оптично збоку. Після цього бічного зчитування потрібне прорізання або ж подача однієї або декількох фрез для виготовлення U-подібних, V-подібних або прямокутних канавок. За рахунок похилої установки заготівлі ключа канавки також можуть бути виконані під нахилом до серединної лінії поперечного перерізу профілю, наприклад, як канавки з піднутренням. При цьому проблематично, що майстерні з виготовлення ключів звичайно роблять поперечний переріз ключа трохи "менше", тобто виконують всі канавки незначно ширше й глибше, щоб ключ можна було ввести в ключовий канал. За рахунок цього постійно відбувається, що ключ також можна вводити в замки, для яких він взагалі не передбачений (так звані поперечні блокування). У такий спосіб часто знецінюється вся єдина система замків. В ЕР 1362153 B1 була запропонована система профілів для виконання поперечного перерізу плоских ключів по суті із плоскими й приблизно паралельними плоскими сторонами й відповідними ключовими каналами в циліндрі замка, що не дозволяє виконувати профіль за одну робочу операцію з тодішнім фрезерним пристроєм для профілю ключів, які можуть використовуватися в майстернях з виготовлення ключів. Це досягалося у випадку плоских ключів по суті із плоскими й приблизно паралельними плоскими сторонами й відповідними ключовими каналами в циліндрі замка за рахунок того, що щонайменше з однієї канавки, насамперед напрямного профілю, виходить щонайменше ще одна канавка як відгалуження, і що напрямки прорізання канавки й канавки, що відгалужується, були різні й, наприклад, розходилися на 60°. У результаті бічного зчитування канавок профілю оригінального ключа при копіюванні канавка, що відгалужує, не була зареєстрована або була зареєстрована тільки не повністю. Вони повинні були б виготовлятися за рахунок фіксації заготівлі й повторного 1 UA 110828 C2 5 10 15 20 25 30 35 40 45 50 55 зчитування оригіналу. Фіксація для прорізання, що відходить від вихідного напрямку, канавки профілю положення серединної лінії канавки профілю під кутом неминуче веде до бічних зсувів, у результаті чого канавка, що відгалужується, або ж вихідна вбік від канавки додаткова канавка не може бути виготовлена ні відповідно до розмірів і функціями, ні економічно. Економічне й точне виготовлення на практиці було можливо тільки на фабриці з виготовлення ключів, що була оснащена машинами для протягання профілів і великими фрезерувальними центрами, причому не виникали помилки фіксації, оскільки окремі робочі операції, що викликають помилки, з повторним вимірюванням вихідного положення не були потрібні. Проте, у принципі (навіть якщо при високих витратах), можливо копіювати подібні ключі, якщо виконувати тільки канавки явно більшими (більш широкими й глибокими). Хоча згідно ЕР 1362153 В1 передбачено, що інші канавки передбачені в безпосередній близькості, у результаті чого за рахунок інтенсивного фрезерування ключ втрачає свою стабільність; тобто майстерня по виготовленню ключів не може просто вифрезерувати таку більшу канавку, щоб ця канавка скопійованого ключа охоплювала канавку й канавку, що відгалужується, оригінального ключа. Але майстерня, що виконує копіювання, може виконати канавку й канавку, що відгалужується, трохи збільшеними, причому ключ при цьому не втратить свою стабільність або свою замикаючу здатність. З AT 500638 В1 відоме виконання штифта, що зчитує, у замку, що у випадку канавки з піднутренням визначає, чи має вона дійсно піднутрення або вона була просто замінена відповідно більш широкою V-подібною канавкою. У випадку цього штифта, що зчитує, недолік полягає у тому, що він функціонував тільки в одному напрямку. Це означає, що якщо замок встановлювався неправильно, то можна було відкрити його нелегально скопійованим ключем, але після цього його більше не можна було закрити. Але також при правильній установці було проблематично, якщо нелегально скопійований ключ використовувався правочинними людьми; вони можуть замкнути самі себе й після цього більше не відкрити кімнату або квартиру. Крім того, також і захищеність була незначною, оскільки зчитувалася тільки наявність піднутрення, але не точне виконання канавки й канавки, що відгалужується. Розкриття винаходу Завдання даного винаходу полягає в тому, щоб запропонувати плоский ключ, у j випадку якого копіювання є більш складним, ніж у випадку ключів згідно ЕР 1362153 В1 або ж AT 500638 В1. Відповідно до винаходу воно вирішене за рахунок того, що обидві канавки, що накладаються одна на одну, мають піднутрення, причому зустрічні (у протилежних напрямках), і що за рахунок цих піднутрень щонайменше в однієї канавки середина дна канавки, при розгляді в напрямку по нормалі до поздовжньої серединної площини ключа, схована, і що щонайменше в одній канавці також і перехід від бічної поверхні канавки до дна канавки схований піднутренням, при розгляді в напрямку по нормалі до поздовжньої серединної площини ключа. Ідея цього полягає в наступному. Якщо дно канавки щонайменше частково сховано, то визначити точні параметри канавки (глибину, ширину, кут, положення) особливо складно. Кромка, що виникає в результаті перетинання обох канавок, може бути зчитана в замку. Але ця кромка не може бути безпосередньо виготовлена в майстерні по виготовленню ключів, а вона утворюється саме за рахунок перетинання обох канавок. Якщо параметри щонайменше однієї канавки неможливо точно визначити, то ця кромка знаходиться не в передбаченому місці, і ключ не замикає. Через цю кромку, що може бути зчитана, при копіювальному фрезеруванні не можна виконати просто трапецієподібну канавку, що охоплює обидві канавки оригінального ключа. За рахунок зчитування кромки в замку обов'язково потрібно виконувати обидві канавки правильно, щоб ключ замикав. Особливо сприятливо, якщо обидва кути піднутрення різні. Оскільки в цьому випадку чистове фрезерування трапецієподібною фрезою також викликає інше виконання щонайменше однієї бічної поверхні канавки. Крім того, за рахунок цього не можна зробити за кутом однієї канавки висновок про кут іншої канавки, що полегшило б вимірювання параметрів оригінального ключа. Відносно гарантії, що пропоноване виконання в кожному разі також завжди є й у єдиних системах замків із причин безпеки (тобто для всіх ключів, навіть у ключа з найнижчим рівнем доступу), доцільно, якщо обидві канавки передбачені в якості напрямних профільних елементів. Напрямний профіль виконаний усередині єдиної системи замків для кожного ключа, і тим самим у кожному разі забезпечується бажана безпека. 2 UA 110828 C2 5 10 15 20 25 30 35 40 45 50 55 60 Сприятливо, якщо щонайменше одна із двох канавок накладається на напрямну профільну канавку на протилежній стороні плоского ключа. Це, як відомо, ускладнює введення пристроїв, що маніпулюють. Нарешті, доцільно, якщо між співпадаючими канавками й торцевою стороною ключа передбачена щонайменше одна лоткоподібна канавка, причому бічна поверхня лоткоподібної канавки має кут α менше 90°, кращим чином від 30° до 45°, відносно серединної площини плоского ключа, а інша бічна поверхня лоткоподібної канавки має кут β від 93° до, 97° відносно серединної площини плоского ключа. За рахунок відомих з AT 500638 В ознак запобігають гострі кромки на ключі. Циліндр замка для плоского ключа описаного вище типу оснащений корпусом циліндра й щонайменше одним розташованим з можливістю повороту в отворах корпуса циліндра сердечником циліндра, що має профільований ключовий канал, і з розділеними на штифти сердечника й корпуса сувальдними штифтами, які в отворах корпуса циліндра й сердечника циліндра підпружинені проти торцевої сторони борідки ключа в напрямку до задньої сторони ключа. Виконання ключового каналу дзеркально відповідає виконанню ключа: профілювання ключового каналу має два вихідних із загального кореня на бічній поверхні ключового каналу, Vподібно розбіжні ребра з відповідно гострими зовнішніми кутами відносно бічної поверхні ключового каналу, які відповідають двом канавкам, що накладаються, плоского ключа. Крім того, відповідно до винаходу щонайменше в одному сердечнику циліндра передбачений зчитувальний елемент, що зчитує кромку, що виникає за рахунок перетинання обох канавок плоского ключа і яка також може бути виконана у вигляді лиски, і при занадто низько розташованій кромці або лисці блокує циліндр замка. Тим самим ключ не закриває ні при занадто високо, ні при занадто низько розташованій кромці: якщо кромка занадто висока, то ключ не входить у ключовий канал, якщо вона занадто низька, то замок блокується елементом, що зчитує. Кращим чином також передбачений зчитувальний елемент, що зчитує наявність піднутрення канавки й блокує циліндр замка при відсутності піднутрення. За рахунок цього запобігає, що канавка з піднутренням заміняється V-подібною канавкою відповідно більшого розміру. Відповідні елементи, що зчитують, можна зміщати в сердечнику циліндра приблизно радіально або також повертати, і вони укладаються на плечі піднутрення канавки ключа або на кромку або ж лиску між V-подібно розбіжними канавками в ключі. При правильному ключі область елемента, що зчитує, укладається так, що він заповнює виїмку всердечнику циліндра на зовнішній поверхні й штифт корпуса може зісковзнути через заповнену виїмку по ньому при процесі запирання. Неправильний ключ або взагалі не ввійде в ключовий канал, або штифт корпуса в площині, у якій знаходиться елемент, що зчитує, заскочить у відкриту в цьому випадку виїмку в сердечнику циліндра, так що його не можна буде провернути далі (але можна буде повернути назад). Короткий опис креслень Приклади здійснення предмета винаходу представлені на кресленнях. На кресленнях показані: на фіг. 1 - вигляд ключа збоку; на фіг. 2 - контур розрізу по лінії ІІ-ІІ на фіг. 1 з першим пропонованим профілем; на фіг. З - контур розрізу аналогічно фіг. 2 з іншим пропонованим профілем; на фіг. 4 - сердечник циліндра із вставленим ключем згідно фіг. 1 і 2 і фіг. 5 і 6 показують розрізи уздовж рівнів V або VI по фіг. 4. Шлях(-и) здійснення винаходу Ключ 1 (плоский ключ) єдиної системи замків має в поперечному перерізі профіль, що насамперед направляє профіль із канавками 2, 3. Напрямний профіль виконує завдання позиціювання ключа в ключовому каналі. Обидві канавки 2, З накладаються одна на одну (перекривають). Напрямок X прорізання для виготовлення канавки 2 і напрямок Хі прорізання для виготовлення канавки 3 різні. Тим самим не можна, виходячи з одного напрямку прорізання, зробити висновок про інший напрямок прорізання, що полегшило б вимірювання ключа. При цьому істотно, що канавки 2, 3 мають піднутрення, а саме в протилежних напрямках (тобто, якщо намітити кути X і Хі між напрямком прорізання й поздовжньою серединною площиною ключа так, щоб вони будуть менше 90°, тоді кут X буде вимірюватися в напрямку до задньої сторони ключа, і навпроти кут X] буде вимірюватися в напрямку до канавки ключа). За рахунок цього середину 4 канавки 2 (і, тим самим, її глибину) не можна визначити за рахунок зчитування по нормалі до поздовжньої серединної площини 6 ключа, що істотно ускладнює визначення точних параметрів канавки 2 (тобто ширини, глибини, положення й кута X). Навіть зона 4' переходу від бічної поверхні до дна канавки є невизначуваною. Через виникаючої в результаті цього неточності при наступному вимірюванні практично неможливо, що на копії ключа кромка 5, що виникає за рахунок перетинання обох канавок 2, 3 і 3 UA 110828 C2 5 10 15 20 25 30 35 40 45 50 яка не може бути вифрезерована безпосередньо, є коректна відстань d від бічної поверхні 7 ключа 1. Крім того, на фіг. 2 штрихами-лініями показані лоткоподібні канавки 40 або ж 41 між канавками 2, 3, що накладаються одна на одну, і торцевою стороною ключа із зубчиками (борідки ключа). Вони є частиною варіативного профілю, що виникає за рахунок збереження або видалення окремих канавок у системі або ж представленому растру всіх, що також у кожному разі накладаються, лоткоподібних канавок 40 або ж 41. Через уже згадане утворення кута бічних поверхонь канавки можна досягти структури поверхні без гострих кромок, що заважають. Крім того, на фіг. 2 показана напрямна профільна канавка 42, дно якої накладається на дно канавки 2, у результаті чого ключовий канал при відповідному співпадаючому виконанні не допускає вштовхування пластинки з метою зчитування. Це накладення означає тут перетинання паралельної до поздовжньої серединної площини 6 тангенціальної площини на одній канавці 2 з іншою протилежною канавкою 42. На фіг. З показаний ключ 1', що додатково до канавок 2 і 3 також має канавки 2' і З', які мають аналогічні геометричні властивості, що й канавки 2 і 3. Із кромки усередині канавок 2' і 3' зняті лиски з поверхні 5' прилягання. На фіг. 4 показаний відповідний сердечник 9 циліндра із ключем 1 згідно фіг. 1 і 2 або ж 3. Істотними при цьому є обидва зчитувальні елементи 11 і 12, які можна більш явно побачити на фіг. 5 і 6. Обидва зчитувальні елементи 11 і 12 проведені у відповідній виїмці сердечника 9 циліндра так, що вони хоча й можуть зміщатися по нормалі до поздовжньої серединної площини ключа 1, але не можуть значно перекинутися. В обох елементів, що зчитують, 11 і 12 один кінець вільний (нижній кінець, як видно на фіг. 5 і 6), інший, кінець прилягає до ключа 1, а саме елемент 11, що зчитує, - до крайки 5 (поверхні 5' прилягання), а елемент 12, що зчитує, - до піднутрення 8. В області цих елементів 11 і 12, що зчитують, зовні на сердечнику циліндра вифрезеровані заглиблення 21,22, 31, 32, які від зовнішніх сторін елементів 11,12, що зчитують, поступово стають глибше й закінчуються в середній області елементів 11, 12, що зчитують, нарівні 21', 22', З1', 32'. Ці заглиблення розташовані в паралельних площинах перпендикулярного перерізу, у яких у корпусі циліндра передбачені штифтові сувальди. Якщо сердечник циліндра провертається настільки, що штифти корпуса досягають області цих заглиблень, то вони при правильному ключі зсковзують в елементів 11 або ж 12, що зчитують, по відповідному рівню 21', 22', З1' або ж 32'. При неправильному ключі, тобто якщо кромка 5 або поверхня 5' прилягання розташована занадто низько або ж якщо відсутнє піднутрення 8, те елементи 11, 12, що зчитують, вивільняють заглиблення. Пружини штифтів корпуса давлять у відповідне заглиблення 21,22, 31 або ж 32, завдяки чому штифти корпуса прилягають до відповідного рівня 21', 22', 31' або ж 32' і сердечник 9 циліндра не можна провернути далі. Але оскільки заглиблення при проходженні у зворотному напрямку стають дрібніше, те сердечник 9 циліндра можна повернути назад і витягти не підходящий ключ. Це працює в обох напрямках, тобто також при встановлених навпаки подвійних циліндрах замка. Особлива перевага такого типу зчитування полягає в тому, що корпус циліндра змінювати не потрібно, всі необхідні ознаки можна реалізувати на сердечнику 9 циліндра. Якщо канавки 2, 3 у копії ключа виконані занадто вузькими або занадто дрібними, то ключ через зіткнення з відповідними ребрами в ключовому каналі взагалі не вдається вставити в ключовий канал. Варто вказати на те, що на практиці не потрібно виконувати додаткове зчитування елементами 11 і 12, що зчитують, для всіх замків однієї єдиної системи замків, оскільки майстерня по виготовленню ключів не може знати, чи є вони чи ні. Майстерня по виготовленню ключів не копіює ключі, якщо вона не знає, замикає ключ чи ні. Проте, виготовлений запасний ключ можливо міг би закривати ті або інші двері, але, наприклад, не головні входи. У такий спосіб така "копія" стає безглуздою. ФОРМУЛА ВИНАХОДУ 55 60 1. Плоский ключ (1, 1') для циліндра замка, насамперед єдиних систем замків, по суті із плоскими й приблизно паралельними плоскими сторонами ключа, задньою стороною ключа й із протилежною до неї, зубчастою з торцевої сторони, борідкою ключа для позиціювання розділених на штифти сердечника й корпуса сувальдних штифтів, які у відповідних ключових каналах підпружинені сердечниками циліндра проти торцевої сторони борідки ключа в напрямку до задньої сторони ключа, причому в плоских сторонах плоского ключа передбачені врізані канавки як варіативні профільні елементи і як напрямні профільні елементи, причому 4 UA 110828 C2 5 10 15 20 25 30 35 щонайменше дві канавки (2, 3) однієї сторони плоского ключа накладаються, напрямок (X, Х1) прорізання яких є різним, так що за рахунок перетинання обох канавок (2, 3) виникає кромка (5), що є зчитувальною в напрямку, нормальному до поздовжньої серединної площини (6) плоского ключа (1), причому, крім цього, з обох канавок, що накладаються (2, 3), обидві мають піднутрення, причому зустрічні, і що за рахунок цих піднутрень (8) щонайменше в одній канавці (2) середина (4) дна канавки, при розгляді в напрямку по нормалі до поздовжньої серединної площини (6) ключа, закрита, який відрізняється тим, що щонайменше в одній канавці (2) також і перехід (4') від бічної поверхні канавки до дна канавки схований піднутренням (8), при розгляді в напрямку по нормалі до поздовжньої серединної площини ключа (1, 1'). 2. Плоский ключ за п. 1, який відрізняється тим, що обидва кути (X, Х1) піднутрення мають різне значення. 3. Плоский ключ за п. 1 або п. 2, який відрізняється тим, що обидві канавки (2, 3) передбачені у вигляді напрямних профільних елементів. 4. Плоский ключ за п. 3, який відрізняється тим, що щонайменше одна із двох канавок (2, 3) накладається на напрямну профільну канавку (42) на протилежній стороні плоского ключа (1, 1'). 5. Плоский ключ за одним з пп. 1-4, який відрізняється тим, що між канавками, що накладаються (2, 3), і торцевою стороною ключа передбачена щонайменше одна лоткоподібна канавка (40, 41), причому бічна поверхня лоткоподібної канавки (40, 41) має кут  менше 90°, краще від 30° до 45°, відносно серединної площини плоского ключа (1), а інша бічна поверхня лоткоподібної канавки (40, 41) має кут  від 93° до 97° відносно серединної площини плоского ключа (1). 6. Циліндр замка для плоского ключа за одним з пп. 1-5, з корпусом циліндра й щонайменше одним розташованим з можливістю повороту в отворі корпуса циліндра сердечником циліндра, що має профільований ключовий канал, і з розділеними на штифти сердечника й корпуса сувальдними штифтами, які в отворах корпуса циліндра й сердечника циліндра підпружинені проти торцевої сторони борідки ключа в напрямку до задньої сторони ключа, який відрізняється тим, що профілювання ключового каналу має два V-подібно розбіжні ребра, що виходять із загального кореня на бічній поверхні ключового каналу, з відповідно гострими зовнішніми кутами відносно бічної поверхні ключового каналу, які відповідають двом канавкам, що накладаються (2, 2, 2', 3'), плоского ключа (1, 1'). 7. Циліндр замка за п. 6, який відрізняється тим, що щонайменше в одному сердечнику циліндра передбачений зчитувальний елемент (11), що зчитує кромку (5), яка утворюється за рахунок перетинання двох канавок (2, 3, 2', 3') плоского ключа (1, 1") і яка також може бути виконана у вигляді лиски (5'), і при занадто низько розташованій кромці (5) або лисці (5') блокує циліндр замка. 8. Циліндр замка за п. 6 або 7, який відрізняється тим, що щонайменше в одному сердечнику циліндра передбачений зчитувальний елемент (12), що зчитує наявність піднутрення (8) канавки (2) і блокує циліндр замка при відсутності піднутрення (8). 5 UA 110828 C2 6 UA 110828 C2 7 UA 110828 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
