Мангал “vulcan max”

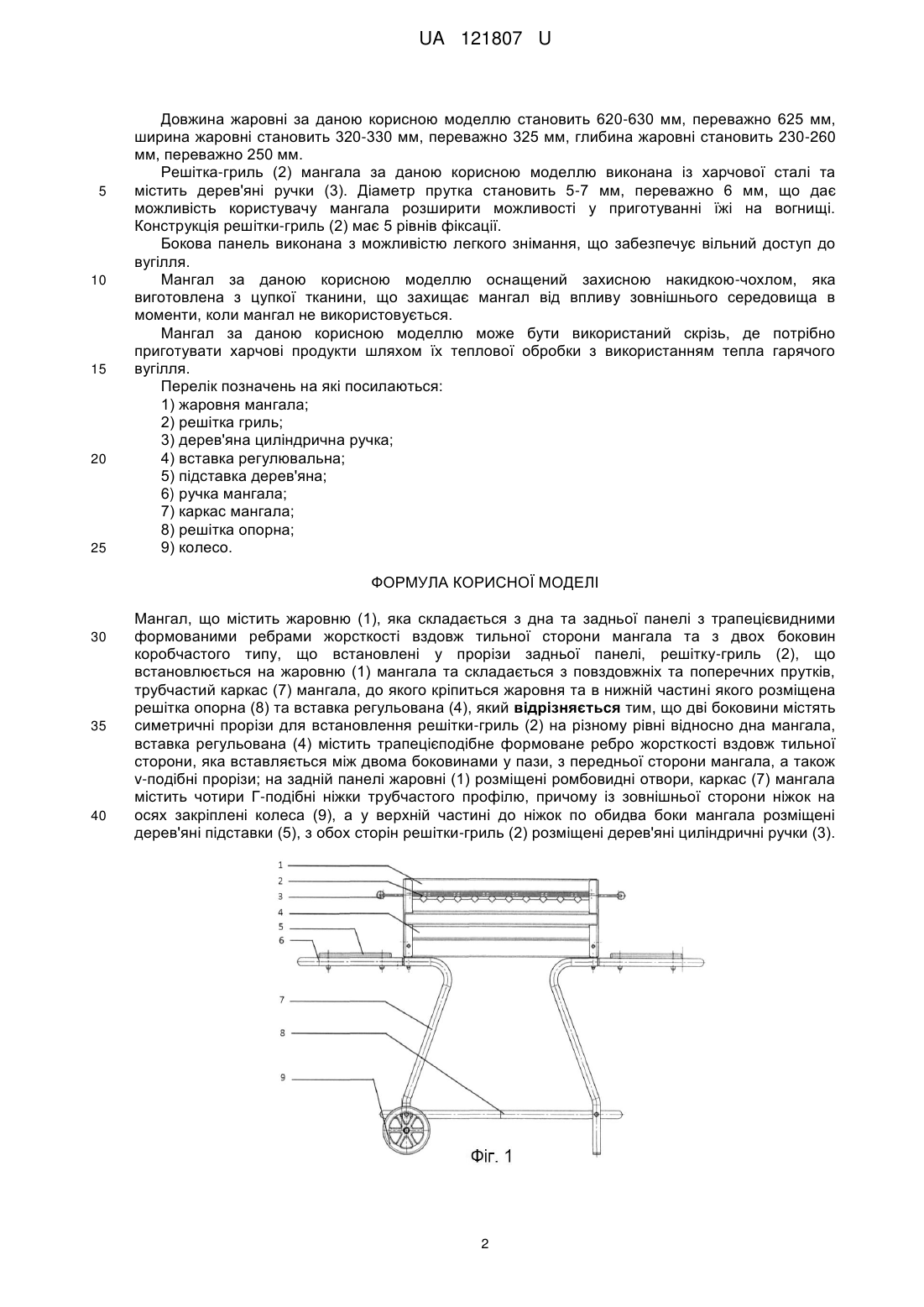

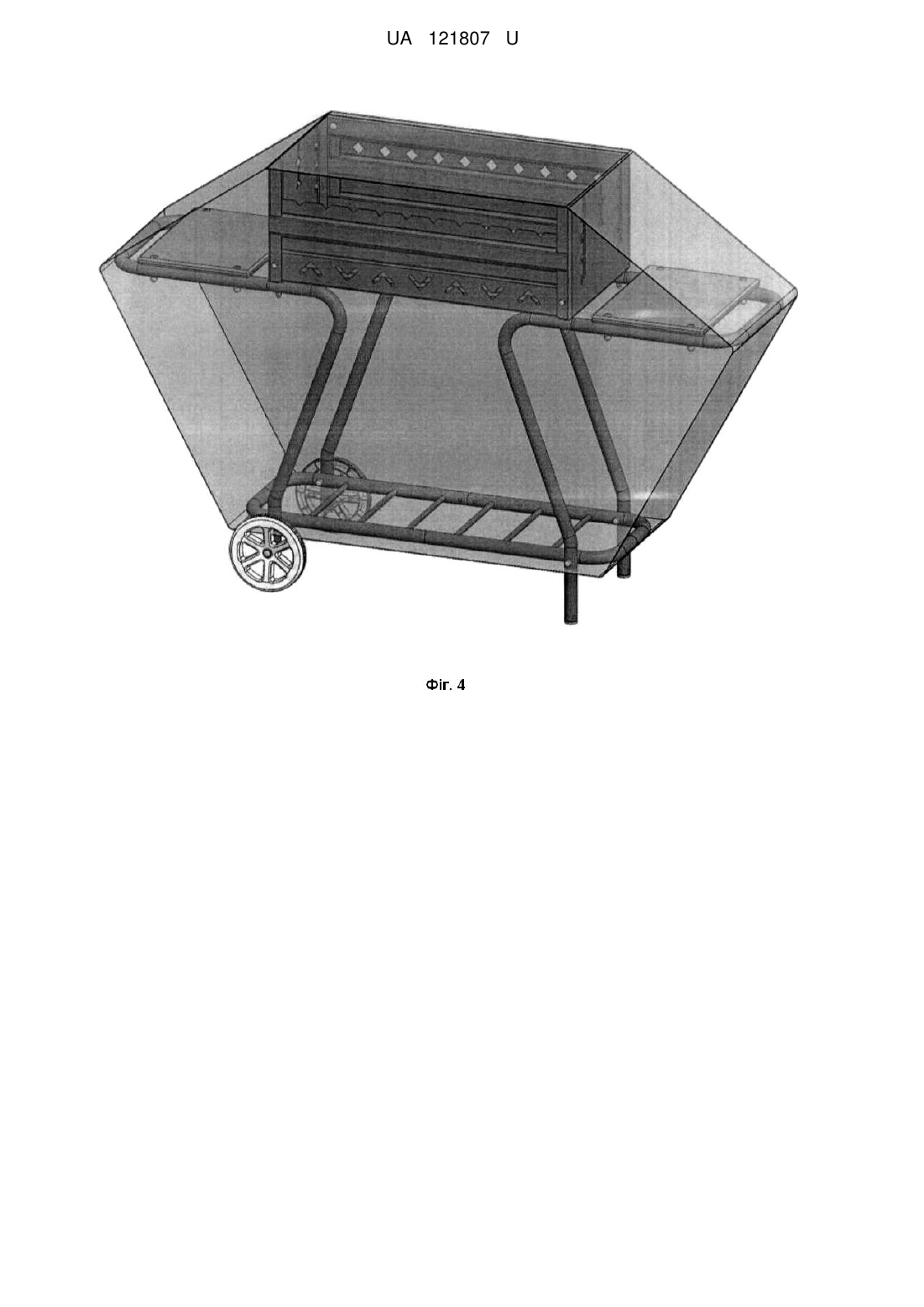

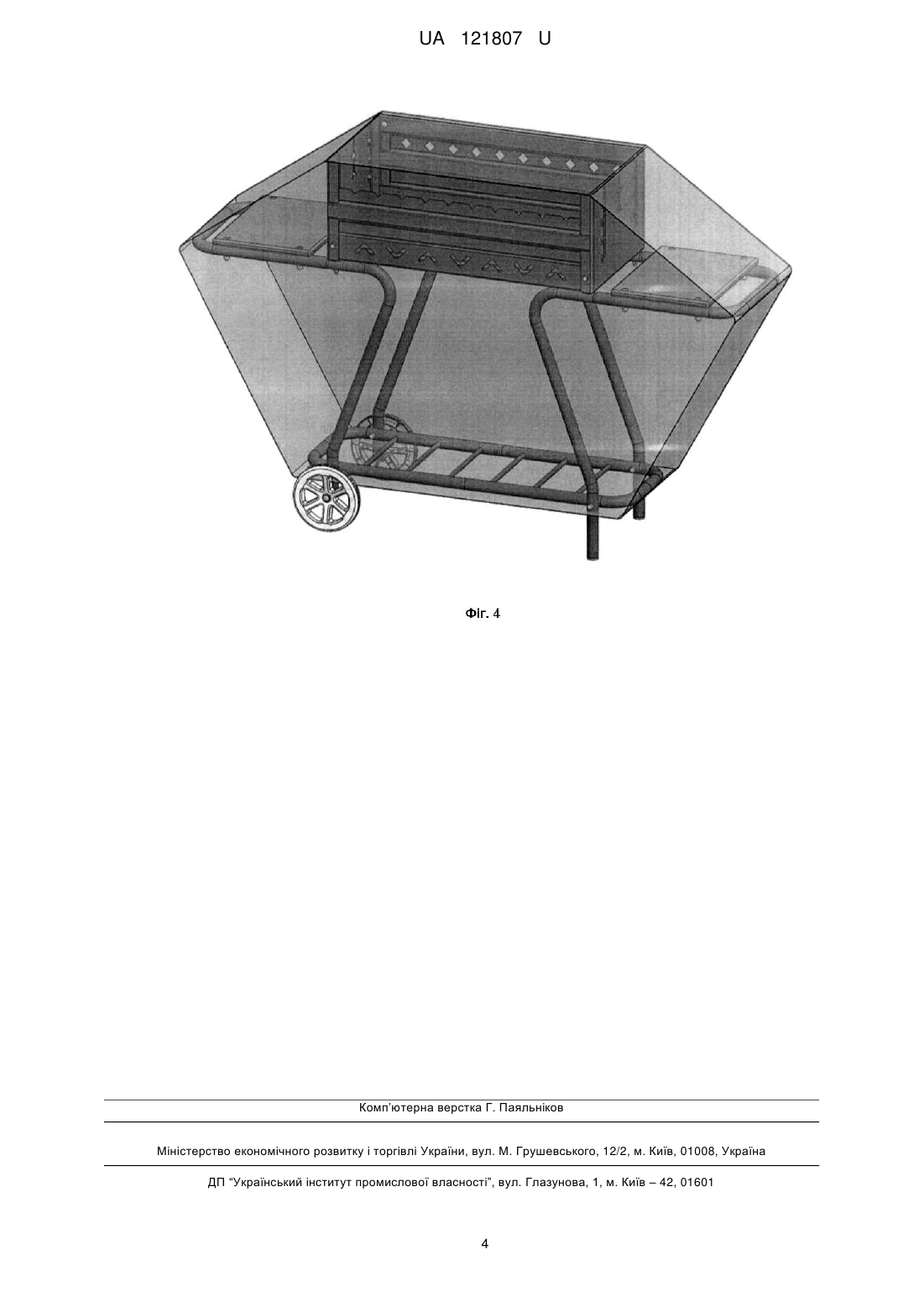

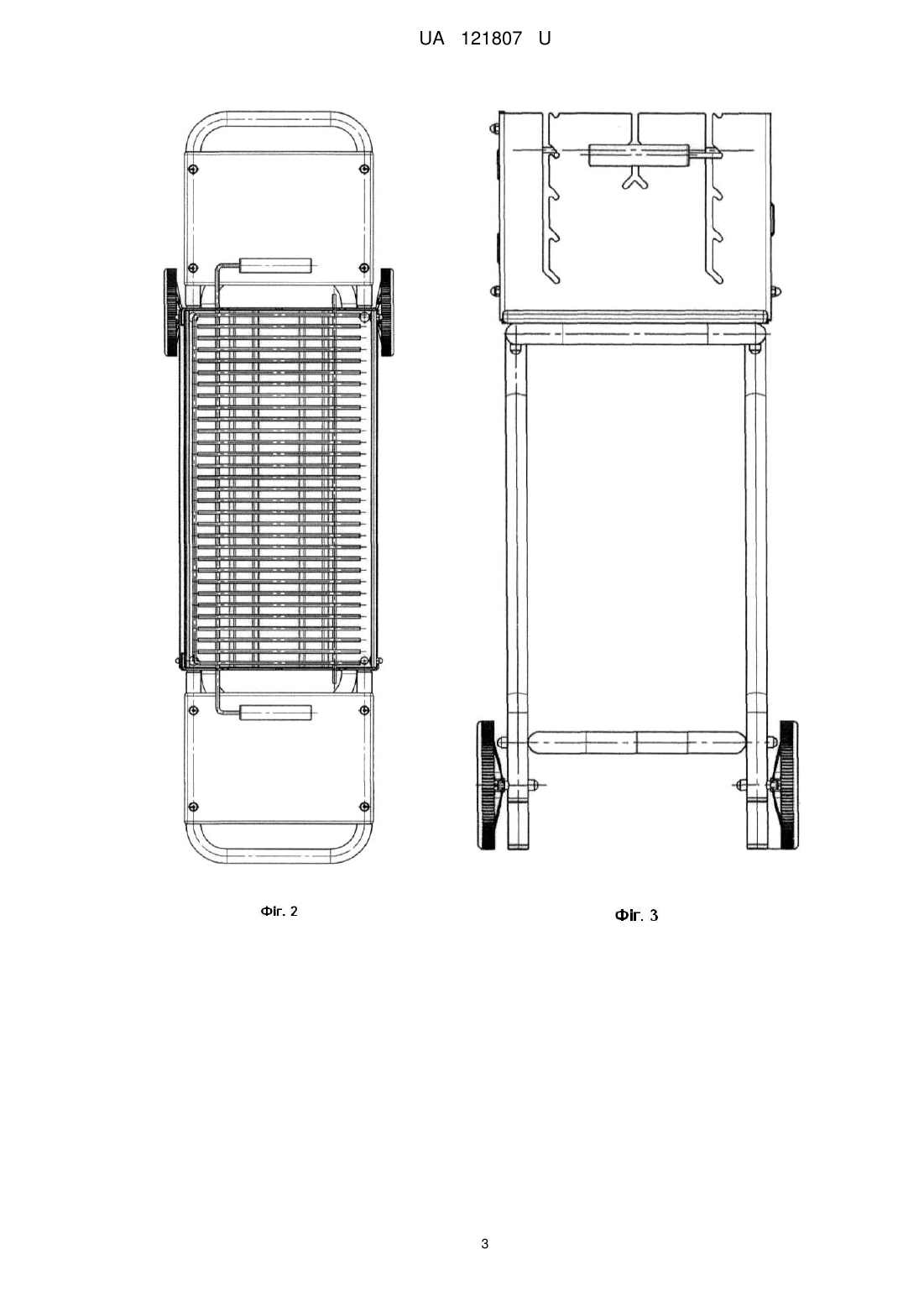

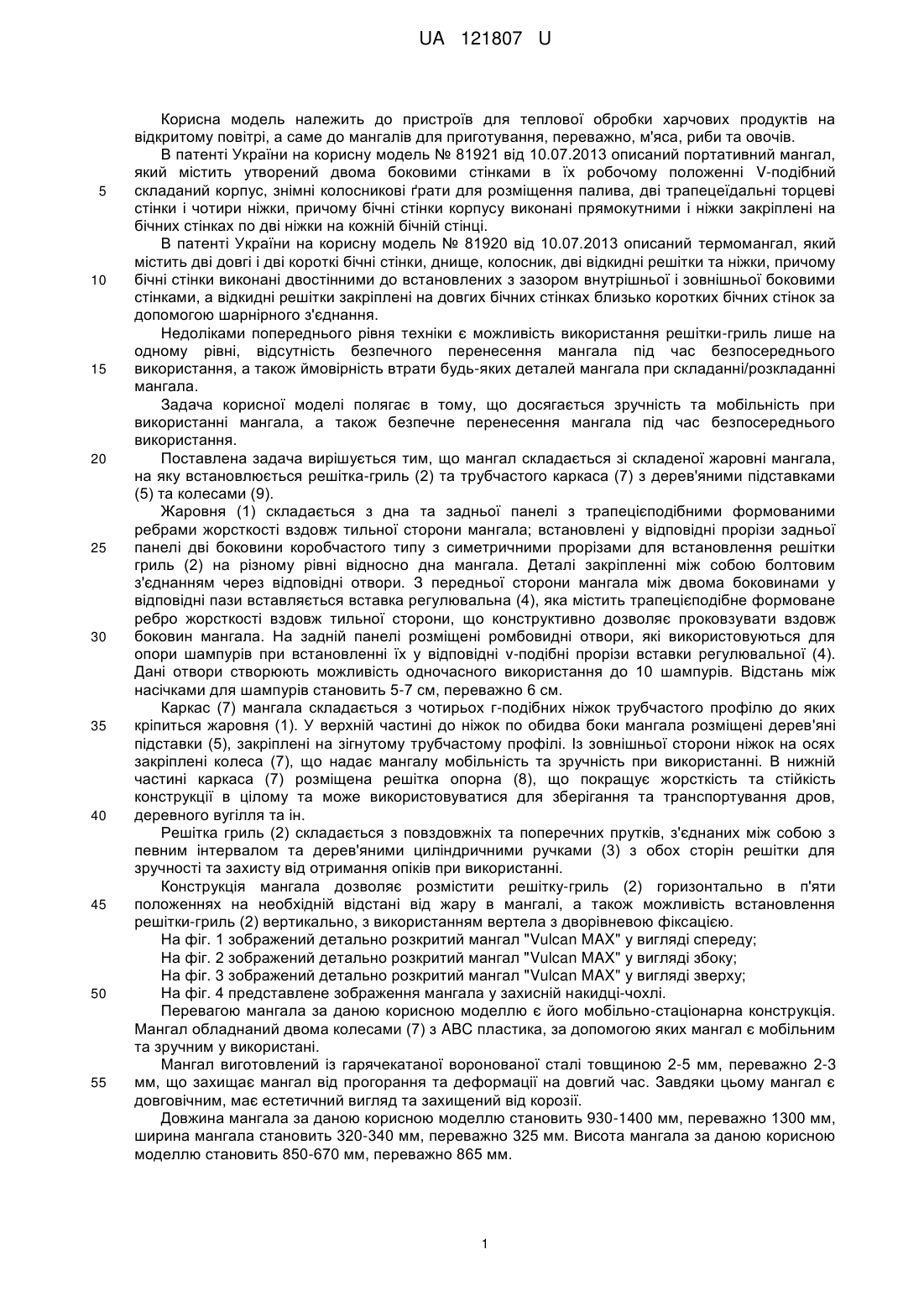

Реферат: Мангал містить жаровню, що складається з дна та задньої панелі з трапецієвидними формованими ребрами жорсткості вздовж тильної сторони мангала та з двох боковин коробчастого типу, що встановлені у прорізи задньої панелі; решітку-гриль, що встановлюється на жаровню мангала та складається з повздовжніх та поперечних прутків, трубчастий каркас мангала, до якого кріпиться жаровня та в нижній частині якого розміщена решітка опорна та вставка регульована. Дві боковини містять симетричні прорізи для встановлення решітки-гриль на різному рівні відносно дна мангала. Вставка регульована містить трапецієподібне формоване ребро жорсткості вздовж тильної сторони, яка вставляється між двома боковинами у пази, з передньої сторони мангала, а також v-подібні прорізи. На задній панелі жаровні розміщені ромбовидні отвори. Каркас мангала містить чотири Г-подібні ніжки трубчастого профілю. Із зовнішньої сторони ніжок на осях закріплені колеса. У верхній частині до ніжок по обидва боки мангала розміщені дерев'яні підставки. З обох сторін решітки-гриль розміщені дерев'яні циліндричні ручки. UA 121807 U (54) МАНГАЛ "VULCAN MAX" UA 121807 U UA 121807 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для теплової обробки харчових продуктів на відкритому повітрі, а саме до мангалів для приготування, переважно, м'яса, риби та овочів. В патенті України на корисну модель № 81921 від 10.07.2013 описаний портативний мангал, який містить утворений двома боковими стінками в їх робочому положенні V-подібний складаний корпус, знімні колосникові ґрати для розміщення палива, дві трапецеїдальні торцеві стінки і чотири ніжки, причому бічні стінки корпусу виконані прямокутними і ніжки закріплені на бічних стінках по дві ніжки на кожній бічній стінці. В патенті України на корисну модель № 81920 від 10.07.2013 описаний термомангал, який містить дві довгі і дві короткі бічні стінки, днище, колосник, дві відкидні решітки та ніжки, причому бічні стінки виконані двостінними до встановлених з зазором внутрішньої і зовнішньої боковими стінками, а відкидні решітки закріплені на довгих бічних стінках близько коротких бічних стінок за допомогою шарнірного з'єднання. Недоліками попереднього рівня техніки є можливість використання решітки-гриль лише на одному рівні, відсутність безпечного перенесення мангала під час безпосереднього використання, а також ймовірність втрати будь-яких деталей мангала при складанні/розкладанні мангала. Задача корисної моделі полягає в тому, що досягається зручність та мобільність при використанні мангала, а також безпечне перенесення мангала під час безпосереднього використання. Поставлена задача вирішується тим, що мангал складається зі складеної жаровні мангала, на яку встановлюється решітка-гриль (2) та трубчастого каркаса (7) з дерев'яними підставками (5) та колесами (9). Жаровня (1) складається з дна та задньої панелі з трапецієподібними формованими ребрами жорсткості вздовж тильної сторони мангала; встановлені у відповідні прорізи задньої панелі дві боковини коробчастого типу з симетричними прорізами для встановлення решітки гриль (2) на різному рівні відносно дна мангала. Деталі закріпленні між собою болтовим з'єднанням через відповідні отвори. З передньої сторони мангала між двома боковинами у відповідні пази вставляється вставка регулювальна (4), яка містить трапецієподібне формоване ребро жорсткості вздовж тильної сторони, що конструктивно дозволяє проковзувати вздовж боковин мангала. На задній панелі розміщені ромбовидні отвори, які використовуються для опори шампурів при встановленні їх у відповідні v-подібні прорізи вставки регулювальної (4). Дані отвори створюють можливість одночасного використання до 10 шампурів. Відстань між насічками для шампурів становить 5-7 см, переважно 6 см. Каркас (7) мангала складається з чотирьох г-подібних ніжок трубчастого профілю до яких кріпиться жаровня (1). У верхній частині до ніжок по обидва боки мангала розміщені дерев'яні підставки (5), закріплені на зігнутому трубчастому профілі. Із зовнішньої сторони ніжок на осях закріплені колеса (7), що надає мангалу мобільність та зручність при використанні. В нижній частині каркаса (7) розміщена решітка опорна (8), що покращує жорсткість та стійкість конструкції в цілому та може використовуватися для зберігання та транспортування дров, деревного вугілля та ін. Решітка гриль (2) складається з повздовжніх та поперечних прутків, з'єднаних між собою з певним інтервалом та дерев'яними циліндричними ручками (3) з обох сторін решітки для зручності та захисту від отримання опіків при використанні. Конструкція мангала дозволяє розмістити решітку-гриль (2) горизонтально в п'яти положеннях на необхідній відстані від жару в мангалі, а також можливість встановлення решітки-гриль (2) вертикально, з використанням вертела з дворівневою фіксацією. На фіг. 1 зображений детально розкритий мангал "Vulcan MAX" у вигляді спереду; На фіг. 2 зображений детально розкритий мангал "Vulcan MAX" у вигляді збоку; На фіг. 3 зображений детально розкритий мангал "Vulcan MAX" у вигляді зверху; На фіг. 4 представлене зображення мангала у захисній накидці-чохлі. Перевагою мангала за даною корисною моделлю є його мобільно-стаціонарна конструкція. Мангал обладнаний двома колесами (7) з ABC пластика, за допомогою яких мангал є мобільним та зручним у використані. Мангал виготовлений із гарячекатаної воронованої сталі товщиною 2-5 мм, переважно 2-3 мм, що захищає мангал від прогорання та деформації на довгий час. Завдяки цьому мангал є довговічним, має естетичний вигляд та захищений від корозії. Довжина мангала за даною корисною моделлю становить 930-1400 мм, переважно 1300 мм, ширина мангала становить 320-340 мм, переважно 325 мм. Висота мангала за даною корисною моделлю становить 850-670 мм, переважно 865 мм. 1 UA 121807 U 5 10 15 20 25 Довжина жаровні за даною корисною моделлю становить 620-630 мм, переважно 625 мм, ширина жаровні становить 320-330 мм, переважно 325 мм, глибина жаровні становить 230-260 мм, переважно 250 мм. Решітка-гриль (2) мангала за даною корисною моделлю виконана із харчової сталі та містить дерев'яні ручки (3). Діаметр прутка становить 5-7 мм, переважно 6 мм, що дає можливість користувачу мангала розширити можливості у приготуванні їжі на вогнищі. Конструкція решітки-гриль (2) має 5 рівнів фіксації. Бокова панель виконана з можливістю легкого знімання, що забезпечує вільний доступ до вугілля. Мангал за даною корисною моделлю оснащений захисною накидкою-чохлом, яка виготовлена з цупкої тканини, що захищає мангал від впливу зовнішнього середовища в моменти, коли мангал не використовується. Мангал за даною корисною моделлю може бути використаний скрізь, де потрібно приготувати харчові продукти шляхом їх теплової обробки з використанням тепла гарячого вугілля. Перелік позначень на які посилаються: 1) жаровня мангала; 2) решітка гриль; 3) дерев'яна циліндрична ручка; 4) вставка регулювальна; 5) підставка дерев'яна; 6) ручка мангала; 7) каркас мангала; 8) решітка опорна; 9) колесо. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 Мангал, що містить жаровню (1), яка складається з дна та задньої панелі з трапецієвидними формованими ребрами жорсткості вздовж тильної сторони мангала та з двох боковин коробчастого типу, що встановлені у прорізи задньої панелі, решітку-гриль (2), що встановлюється на жаровню (1) мангала та складається з повздовжніх та поперечних прутків, трубчастий каркас (7) мангала, до якого кріпиться жаровня та в нижній частині якого розміщена решітка опорна (8) та вставка регульована (4), який відрізняється тим, що дві боковини містять симетричні прорізи для встановлення решітки-гриль (2) на різному рівні відносно дна мангала, вставка регульована (4) містить трапецієподібне формоване ребро жорсткості вздовж тильної сторони, яка вставляється між двома боковинами у пази, з передньої сторони мангала, а також v-подібні прорізи; на задній панелі жаровні (1) розміщені ромбовидні отвори, каркас (7) мангала містить чотири Г-подібні ніжки трубчастого профілю, причому із зовнішньої сторони ніжок на осях закріплені колеса (9), а у верхній частині до ніжок по обидва боки мангала розміщені дерев'яні підставки (5), з обох сторін решітки-гриль (2) розміщені дерев'яні циліндричні ручки (3). 2 UA 121807 U 3 UA 121807 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
