Лампа поляризованого світла для біостимулюючої терапії

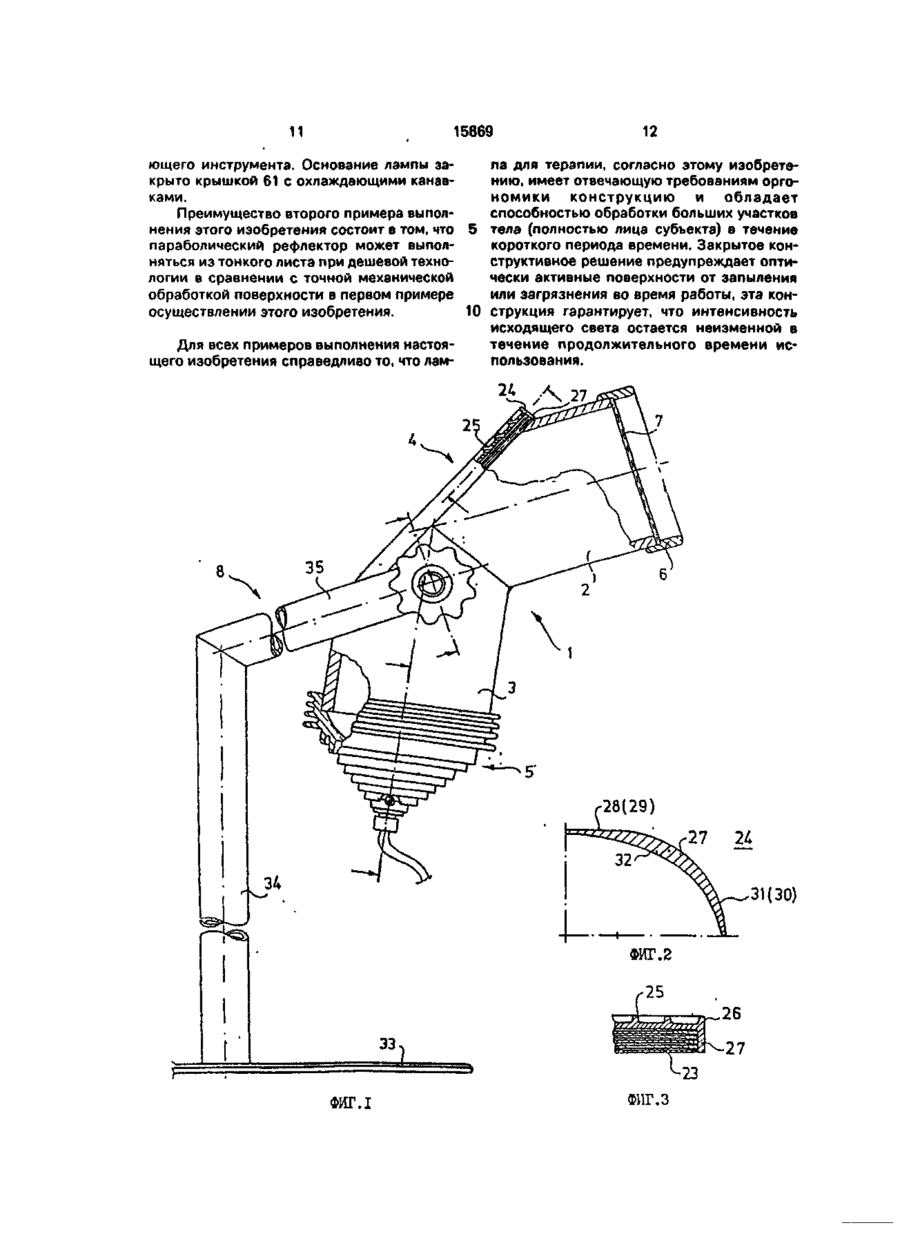

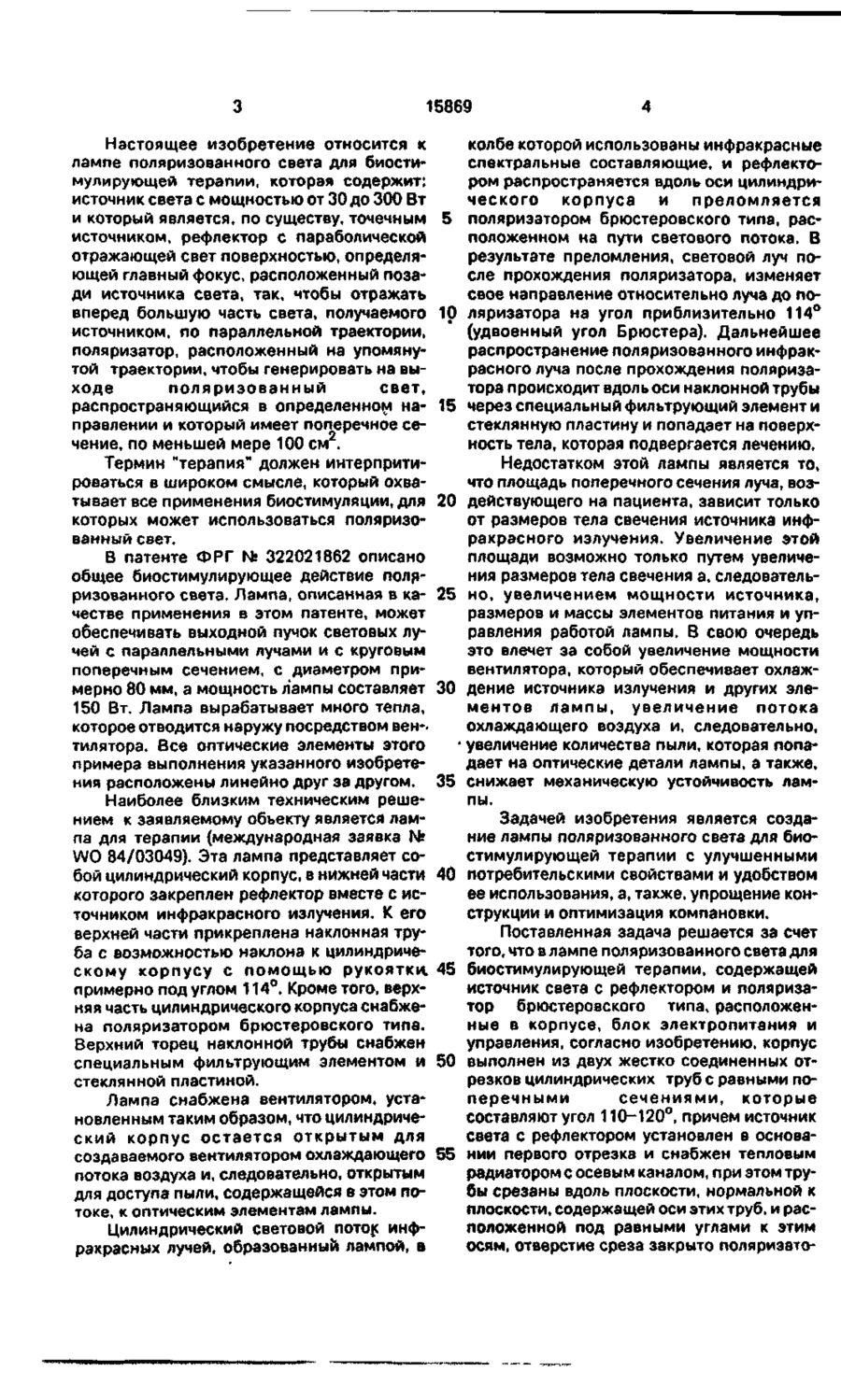

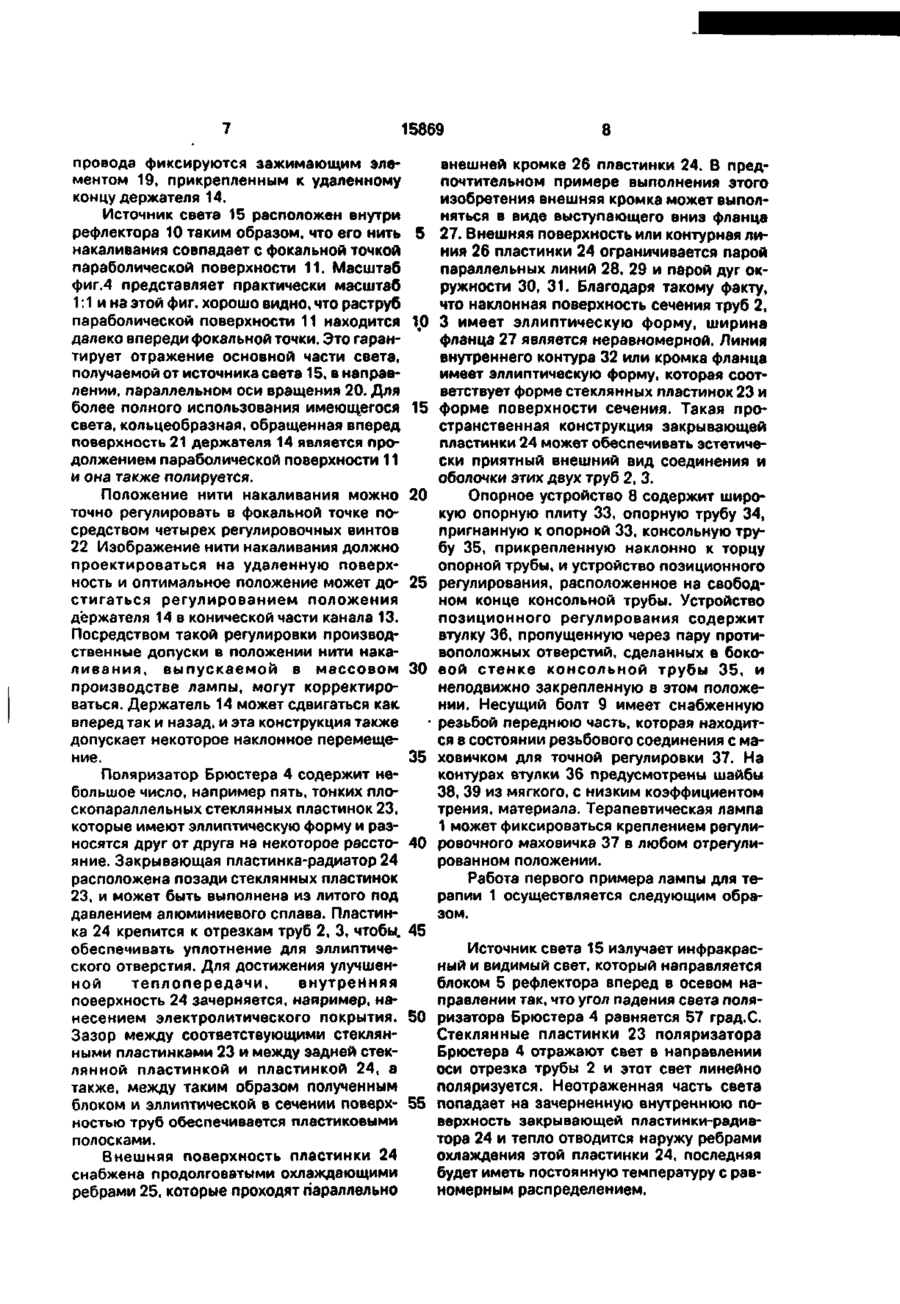

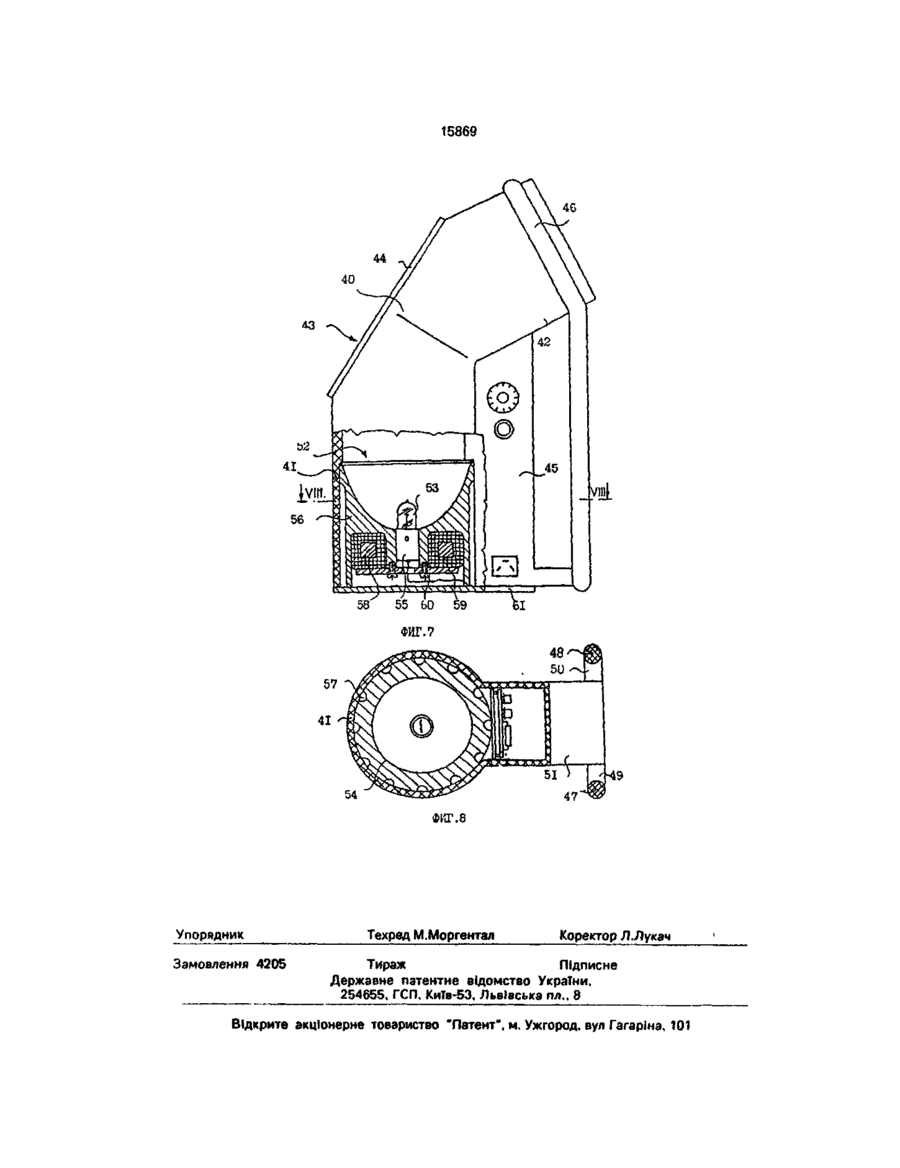

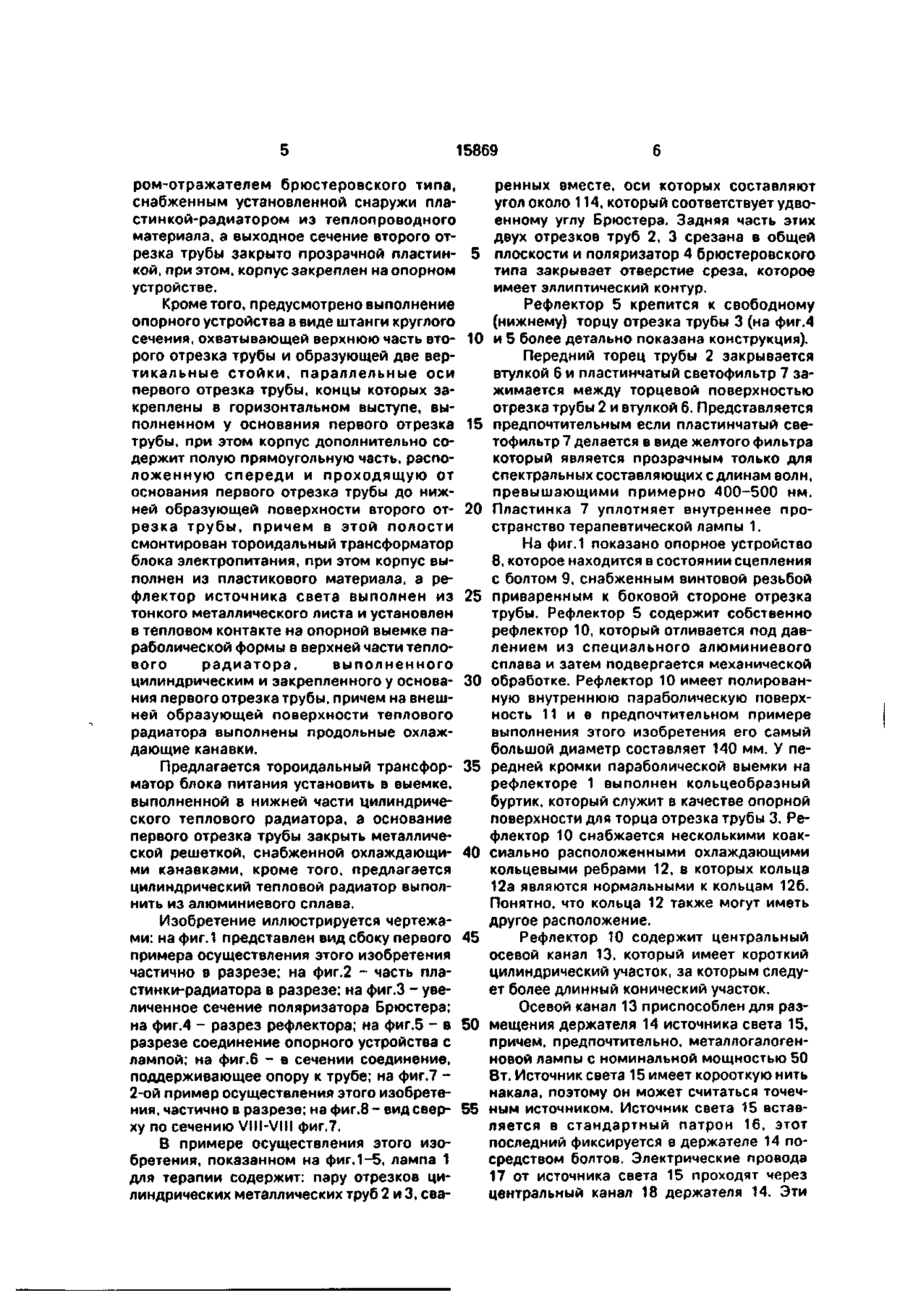

1. Пампа поляризованного света для биостимулирующей терапии, содержащая источник света с рефлектором и поляризатор брюстеровского типа, расположенные в корпусе, блок электропитания и управления, о т л и ч а ю щ а я с я тем, что корпус выполнен из двух жестко соединенных отрезков цилиндрических труб с равными поп е р е ч н ы м и с е ч е н и я м и , оси которых составляют угол 110°-120°, причем источник света с рефлектором установлен в основании первого отрезка и снабжен тепловым радиатором с осевым каналом, при этом трубы срезаны вдоль плоскости, нормальной к плоскости, содержащей оси этих труб и расположенной под равными углами к этим осям, отверстие среза закрыто поляризатором-отражателем брюстеровского типа, снабженным установленной снаружи пластинкой-радиатором из теплопроводного материала, а выходное сечение второго отрезка трубы закрыто прозрачной пластинкой, при этом корпус закреплен на опорном устройстве. 2. Лампа по п.1, о т л и ч а ю щ а я с я тем, что опорное устройство выполнено в виде штанги круглого сечения, охватывающей верхнюю часть второго отрезка трубы и образующей две вертикальные стойки, параллельные оси первого отрезка трубы, концы которых закреплены в горизонтальном выступе, выполненном у основания первого отрезка трубы, при этом корпус дополнительно содержит полую прямоугольную часть, расположенную спереди и проходящую от основания первого отрезка трубы до нижней образующей поверхности второго отрезка трубы, причем в этой полости смонтированы тороидальный трансформатор блока электропитания, при этом корпус выполнен из пластикового материала. 3. Лампа по пп.1 и 2 , о т л и ч а ю щ а я с я тем, что рефлектор источника света выполнен из тонкого металлического листа и установлен в тепловом контакте на опорной выемке параболической формы в верхней части теплового радиатора, выполненного цилиндрическим и закрепленного у основания первого отрезка трубы, причем на внешней образующей поверхности теплового радиатора выполнены продольные охлаждающие канавки. 4. Лампа по п.З, о т л и ч а ю щ а я с я тем, что тороидальный трансформатор блока питания установлен в выемке, выполненной в нижней части цилиндрического теплового радиатора. 5. Лампа по пп.2-4, о т л и ч а ю щ а я с я тем, что основание первого отрезка трубы закрыто металлической крышкой, снабженной охлаждающими канавками 6. Лампа по пп.З и 4, о т л и ч а ю щ а я с я тем, что цилиндрический тепловой радиатор выполнен из алюминиевого сплава. С > СП с» ON О 15869 Настоящее изобретение относится к лампе поляризованного света для биостимулирующей терапии, которая содержит: источник света с мощностью от 30 до 300 Вт и который является, по существу, точечным 5 источником, рефлектор с параболической отражающей свет поверхностью, определяющей главный фокус, расположенный позади источника света, так, чтобы отражать вперед большую часть света, получаемого 10 источником, по параллельной траектории, поляризатор, расположенный на упомянутой траектории, чтобы генерировать на выходе поляризованный свет, распространяющийся в определенном на- 15 правлении и который имеет поперечное сечение, по меньшей мере 100 см . Термин "терапия" должен интерпритироваться в широком смысле, который охватывает все применения биостимуляции, для 20 которых может использоваться поляризованный свет. В патенте ФРГ № 322021862 описано общее биостимулирующее действие поляризованного света. Лампа, описанная в ка- 25 честве применения в этом патенте, может обеспечивать выходной пучок световых лучей с параллельными лучами и с круговым поперечным сечением, с диаметром примерно 80 мм, а мощность лампы составляет 30 150 Вт. Лампа вырабатывает много тепла, которое отводится наружу посредством вен-, тилятора. Все оптические элементы этого примера выполнения указанного изобретения расположены линейно друг за другом. 35 Наиболее близким техническим решением к заявляемому объекту является лампа для терапии (международная заявка № WO 84/03049). Эта лампа представляет собой цилиндрический корпус, в нижней части 40 которого закреплен рефлектор вместе с источником инфракрасного излучения. К его верхней части прикреплена наклонная труба с возможностью наклона к цилиндрическому корпусу с помощью рукоятки 45 примерно под углом 114°. Кроме того, верхняя часть цилиндрического корпуса снабжена поляризатором брюстеровского типа. Верхний торец наклонной трубы снабжен специальным фильтрующим элементом и 50 стеклянной пластиной. Лампа снабжена вентилятором, установленным таким образом, что цилиндрический корпус остается открытым для создаваемого вентилятором охлаждающего 55 потока воздуха и, следовательно, открытым для доступа пыли, содержащейся в этом потоке, к оптическим элементам лампы. Цилиндрический световой поток инфракрасных лучей, образованный лампой, в колбе которой использованы инфракрасные спектральные составляющие, и рефлектором распространяется вдоль оси цилиндрического корпуса и преломляется поляризатором брюстеровского типа, расположенном на пути светового потока. В результате преломления, световой луч после прохождения поляризатора, изменяет свое направление относительно луча до поляризатора на угол приблизительно 114° (удвоенный угол Брюстера). Дальнейшее распространение поляризованного инфракрасного луча после прохождения поляризатора происходит вдоль оси наклонной трубы через специальный фильтрующий элемент и стеклянную пластину и попадает на поверхность тела, которая подвергается лечению. Недостатком этой лампы является то, что площадь поперечного сечения луча, воздействующего на пациента, зависит только от размеров тела свечения источника инфракрасного излучения. Увеличение этой площади возможно только путем увеличения размеров тела свечения а, следовательно, увеличением мощности источника, размеров и массы элементов питания и управления работой лампы. В свою очередь это влечет за собой увеличение мощности вентилятора, который обеспечивает охлаждение источника излучения и других элементов лампы, увеличение потока охлаждающего воздуха и, следовательно, увеличение количества пыли, которая попадает на оптические детали лампы, а также, снижает механическую устойчивость лампы. Задачей изобретения является создание лампы поляризованного света для биостимулирующей терапии с улучшенными потребительскими свойствами и удобством ее использования, а, также, упрощение конструкции и оптимизация компановки. Поставленная задача решается за счет того, что в лампе поляризованного света для биостимулирующей терапии, содержащей источник света с рефлектором и поляризатор брюстеровского типа, расположенные в корпусе, блок электропитания и управления, согласно изобретению, корпус выполнен из двух жестко соединенных отрезков цилиндрических труб с равными поперечными сечениями, которые составляют угол 110-120°, причем источник света с рефлектором установлен в основании первого отрезка и снабжен тепловым радиатором с осевым каналом, при этом трубы срезаны вдоль плоскости, нормальной к плоскости, содержащей оси этих труб, и расположенной под равными углами к этим осям, отверстие среза закрыто поляризато 15869 ром-отражателем брюстеровского типа, снабженным установленной снаружи пластинкой-радиатором из теплопроводного материала, а выходное сечение второго отрезка трубы закрыто прозрачной пластинкой, при этом, корпус закреплен на опорном устройстве. Кроме того, предусмотрено выполнение опорного устройства в виде штанги круглого сечения, охватывающей верхнюю часть второго отрезка трубы и образующей две вертикальные с т о й к и , параллельные оси первого отрезка трубы, концы которых закреплены в горизонтальном выступе, выполненном у основания первого отрезка трубы, при этом корпус дополнительно содержит полую прямоугольную часть, распол о ж е н н у ю спереди и проходящую от основания первого отрезка трубы до нижней образующей поверхности второго отрезка т р у б ы , причем в этой полости смонтирован тороидальный трансформатор блока электропитания, при этом корпус выполнен из пластикового материала, а рефлектор источника света выполнен из тонкого металлического листа и установлен в тепловом контакте на опорной выемке параболической формы в верхней части теплового радиатора, выполненного цилиндрическим и закрепленного у основания первого отрезка трубы, причем на внешней образующей поверхности теплового радиатора выполнены продольные охлаждающие канавки. Предлагается тороидальный трансформатор блока питания установить в выемке, выполненной в нижней части цилиндрического теплового радиатора, а основание первого отрезка трубы закрыть металлической решеткой, снабженной охлаждающими канавками, кроме того, предлагается цилиндрический тепловой радиатор выполнить из алюминиевого сплава. Изобретение иллюстрируется чертежами: на фиг.1 представлен вид сбоку первого примера осуществления этого изобретения частично в разрезе; на фиг.2 - часть пластинки-радиатора в разрезе; на фиг.З - увеличенное сечение поляризатора Брюстера; на фиг.4 - разрез рефлектора; на фиг.5 - в разрезе соединение опорного устройства с лампой; на фиг.6 - в сечении соединение, поддерживающее опору к трубе; на фиг.7 2-ой пример осуществления этого изобретения, частично в разрезе; на фиг.8 - вид сверху по сечению VIII-VIII фиг.7. В примере осуществления этого изобретения, показанном на фиг. 1-5, лампа 1 для терапии содержит: пару отрезков цилиндрических металлических труб 2 и 3, сва 5 10 15 20 25 30 35 40 ренных вместе, оси которых составляют угол около 114, который соответствует удвоенному углу Брюстера. Задняя часть этих двух отрезков труб 2, 3 срезана в общей плоскости и поляризатор 4 брюстеровского типа закрывает отверстие среза, которое имеет эллиптический контур. Рефлектор 5 крепится к свободному (нижнему) торцу отрезка трубы 3 (на фиг.4 и 5 более детально показана конструкция). Передний торец трубы 2 закрывается втулкой 6 и пластинчатый светофильтр 7 зажимается между торцевой поверхностью отрезка трубы 2 и втулкой 6. Представляется предпочтительным если пластинчатый светофильтр 7 делается в виде желтого фильтра который является прозрачным только для спектральных составляющих с длинам волн, превышающими примерно 400-500 им. Пластинка 7 уплотняет внутреннее пространство терапевтической лампы 1. На фиг.1 показано опорное устройство 8, которое находится в состоянии сцепления с болтом 9, снабженным винтовой резьбой приваренным к боковой стороне отрезка трубы. Рефлектор 5 содержит собственно рефлектор 10, который отливается под давлением из специального алюминиевого сплава и затем подвергается механической обработке. Рефлектор 10 имеет полированную внутреннюю параболическую поверхность 11 и в предпочтительном примере выполнения этого изобретения его самый большой диаметр составляет 140 мм. У передней кромки параболической выемки на рефлекторе 1 выполнен кольцеобразный буртик, который служит в качестве опорной поверхности для торца отрезка трубы 3. Рефлектор 10 снабжается несколькими коаксиально расположенными охлаждающими кольцевыми ребрами 12, в которых кольца 12а являются нормальными к кольцам 126. Понятно, что кольца 12 также могут иметь другое расположение. Рефлектор 10 содержит центральный осевой канал 13. который имеет короткий цилиндрический участок, за которым следует более длинный конический участок. Осевой канал 13 приспособлен для раз50 мещения держателя 14 источника света 15, причем, предпочтительно, металлогалогенновой лампы с номинальной мощностью 50 Вт. Источник света 15 имеет корооткую нить накала, поэтому он может считаться точеч55 ным источником. Источник света 15 вставляется в стандартный патрон 16, этот последний фиксируется в держателе 14 посредством болтов. Электрические провода 17 от источника света 15 проходят через центральный канал 18 держателя 14. Эти 45 15869 провода фиксируются зажимающим элементом 19, прикрепленным к удаленному концу держателя 14. Источник света 15 расположен внутри рефлектора 10 таким образом, что его нить 5 накаливания совпадает с фокальной точкой параболической поверхности 11. Масштаб фиг.4 представляет практически масштаб 1:1 и на этой фиг. хорошо видно, что раструб параболической поверхности 11 находится 10 далеко впереди фокальной точки. Это гарантирует отражение основной части света, получаемой от источника света 15, в направлении, параллельном оси вращения 20. Для более полного использования имеющегося 15 света, кольцеобразная, обращенная вперед поверхность 21 держателя 14 является продолжением параболической поверхности 11 и она также полируется. Положение нити накаливания можно 20 точно регулировать в фокальной точке посредством четырех регулировочных винтов 22 Изображение нити накаливания должно проектироваться на удаленную поверхность и оптимальное положение может до- 25 стигаться регулированием положения держателя 14 в конической части канала 13. Посредством такой регулировки производственные допуски в положении нити накаливания, выпускаемой в массовом 30 производстве лампы, могут корректироваться. Держатель 14 может сдвигаться как. вперед так и назад, и эта конструкция также допускает некоторое наклонное перемещение. 35 Поляризатор Брюстера 4 содержит небольшое число, например пять, тонких плоскопараллельных стеклянных пластинок 23, которые имеют эллиптическую форму и разносятся друг от друга на некоторое рассто- 40 яние. Закрывающая пластинка-радиатор 24 расположена позади стеклянных пластинок 23, и может быть выполнена из литого под давлением алюминиевого сплава. Пластинка 24 крепится к отрезкам труб 2, 3, чтобы, 45 обеспечивать уплотнение для эллиптического отверстия. Для достижения улучшенной теплопередачи, внутренняя поверхность 24 зачерняется, например, нанесением электролитического покрытия. 50 Зазор между соответствующими стеклянными пластинками 23 и между задней стеклянной пластинкой и пластинкой 24, а также, между таким образом полученным блоком и эллиптической в сечении поверх- 55 ностью труб обеспечивается пластиковыми полосками. Внешняя поверхность пластинки 24 снабжена продолговатыми охлаждающими ребрами 25, которые проходят параллельно 8 внешней кромке 26 пластинки 24. В предпочтительном примере выполнения этого изобретения внешняя кромка может выполняться в виде выступающего вниз фланца 27. Внешняя поверхность или контурная линия 26 пластинки 24 ограничивается парой параллельных линий 28, 29 и парой дуг окружности 30, 31. Благодаря такому факту, что наклонная поверхность сечения труб 2, 3 имеет эллиптическую форму, ширина фланца 27 является неравномерной. Линия внутреннего контура 32 или кромка фланца имеет эллиптическую форму, которая соответствует форме стеклянных пластинок 23 и форме поверхности сечения. Такая пространственная конструкция закрывающей пластинки 24 может обеспечивать эстетически приятный внешний вид соединения и оболочки этих двух труб 2, 3. Опорное устройство 8 содержит широкую опорную плиту 33, опорную трубу 34, пригнанную к опорной 33, консольную трубу 35, прикрепленную наклонно к торцу опорной трубы, и устройство позиционного регулирования, расположенное на свободном конце консольной трубы. Устройство позиционного регулирования содержит втулку 36, пропущенную через пару противоположных отверстий, сделанных в боковой стенке консольной трубы 35, и неподвижно закрепленную в этом положении. Несущий болт 9 имеет снабженную резьбой переднюю часть, которая находится в состоянии резьбового соединения с маховичком для точной регулировки 37. На контурах втулки 36 предусмотрены шайбы 38, 39 из мягкого, с низким коэффициентом трения, материала. Терапевтическая лампа 1 может фиксироваться креплением регулировочного маховичка 37 в любом отрегулированном положении. Работа первого примера лампы для терапии 1 осуществляется следующим образом. Источник света 15 излучает инфракрасный и видимый свет, который направляется блоком 5 рефлектора вперед в осевом направлении так, что угол падения света поляризатора Брюстера 4 равняется 57 град.С. Стеклянные пластинки 23 поляризатора Брюстера 4 отражают свет в направлении оси отрезка трубы 2 и этот свет линейно поляризуется. Неотраженная часть света попадает на зачерненную внутреннюю поверхность закрывающей пластинки-радиатора 24 и тепло отводится наружу ребрами охлаждения этой пластинки 24, последняя будет иметь постоянную температуру с равномерным распределением. 15869 10 Второй пример осуществления терапевна которых лампа может удобно удержитической лампы согласно этому изобретеваться. Кроме того, штанга 46 круглого пронию иллюстрируется на фиг.7 и 8. Эта лампа филя придает корпусу эстетически имеет остов или корпус, который может соприятную форму. стоять из двух согласующихся и подходя- 5 Аналогично первому примеру осущестщих друг к другу частей из пластикового или вления этого изобретения выполняется пенопластового материала, скрепленных блок рефлектора 52, который содержит мевместе, чтобы образовать составляющее таллогалогеновый источник света 53, реединое целое тело. Корпус 40 содержит: верфлектор 54 с параболической поверхностью тикальную трубчатую часть 41 и более ко- 10 и держателем 55 для лампового патрона исроткую трубчатую часть 42, ось которой точника света 53. В отличие от первого приобразует угол 110-120 с осью вертикальной мера осуществления этого изобретения трубчатой части 41. Эти две части 41, 42 рефлектор 54 образован тонким листовым рассечены плоскостью, подобно первому материалом, имеющим форму параболоида примеру, и поляризатор Брюстера 43 кре- 15 вращения. Имеется опорный элемент 56, пится к поверхности среза. Поляризатор предпочтительно выполненный из литого Брюстера 43 имеет конструкцию, аналогичпод давлением алюминия, и таковой имеет, ную конструкции поляризатора 4. Однако, по существу, параболоидное углубление, созакрывающая пластина 44 опирается непосгласующееся с задней стороной рефлектора редственно на кромку среза корпуса. Труб- 20 54. Рефлектор соединяется с элементом 56, чатая часть 42 корпуса содержит например, посредством теплопроводящего пластинчатый светофильтр, аналогичный клея. Верхняя кольцеобразная поверхность пластинчатому светофильтру в первом приопорного элемента 56 прижимается к кольмере осуществления данного изобретения. цеобразному заплечику внутренней поло25 сти трубчатой части 4 1 , через Вертикальная труба 41 представляет, уплотнительное кольцо. Вертикальные капо существу, полый цилиндр, однако, она навки 57 проходят вдоль внешней поверхсодержит прямоугольную переднюю часть ности элемента 56. которые имеют глубину, 45, образующую внутреннюю полость, сообубывающую в верхнем направлении, когда щающуюся с внутренней полостью трубы 30 толщина стенки этого элемента становится 41. Эта прямоугольная часть проходит верменьше. Увеличенная поверхность, обеспетикально вплоть до передней и верхней чаченная канавками 57, гарантирует достаточсти трубы 42 и обеспечивает ее опору. ное охлаждение. Элемент 56 имеет Присутствие прямоугольной части 45 увелицентральный канал для приема держателя чивает общую жесткость терапевтической 35 55, регулирование и позиционирование колампы, а ее внутренняя полость может исторого происходит совершенно также как пользоваться для размещения электронных это описывалось в связи с первым примесхем, требуемых для управления работой ром осуществления настоящего изобретелампы. ния. Корпус имеет опорную и монтажную штангу 46 круглого профиля, которая охва- 40 В нижней части опорного элемента 56 тывает верхнюю половину передней трубчавыполнено тороидальное углубление, в котой части 42. торое может вставляться и удерживаться тоОпорная штанга 46 имеет пару вертироидальный трансформатор 58. Поскольку кальных стоек 47, 48, разнесенных друг от источник света 53 обычно является источнидруга на некоторое расстояние, соответст- 45 ком с низким рабочим напряжением, требувующее диаметру трубчатой части 42 и гориется трансформатор для питания от сети. зонтальные стержни 49, 50, которые Если этот трансформатор выполнен в виде крепятся к концам стоек 47, 48, которые тороидального трансформатора, его форма оканчиваются в переднем выступе 51 пряявляется идеальной для того, чтобы он размоугольной части 45. Такая конструкция 50 мещался в опорном элементе, в силу чего корпуса является предпочтительной, поможно сэкономить значительное пространскольку облучатель может иметь устойчивое ство и не будет необходимости в отдельном положение, как показано на фиг.6. в котоблоке электропитания. В примере выполнером отверстие трубчатой части 42 слегка ния этого изобретения, показанном на наклоняется в верхнем направлении, в силу 55 фиг.6, трансформатор 58 крепится по месту чего для косметических применений как накольцеобразной прижимной пластиной 59, иболее частых, пациент занимает очень прижимаемой болтами 60 к опорному элеудобное сидячее положение. Дальнейшее менту 56. Регулирование держателя может преимущество представляет присутствие осуществляться через центральное отвердвух разнесенных друг от друга стоек 47,48 стие пластины 59 посредством соответству I 15869 11 ющего инструмента. Основание лампы закрыто крышкой 61 с охлаждающими канавками. Преимущество второго примера выполнения этого изобретения состоит в том, что параболический рефлектор может выполняться из тонкого листа при дешевой технологии в сравнении с точной механической обработкой поверхности в первом примере осуществлении этого изобретения. 10 Для всех примеров выполнения настоящего изобретения справедливо то, что лам 12 па для терапии, согласно этому изобретению, имеет отвечающую требованиям оргономики конструкцию и обладает способностью обработки больших участков тела (полностью лица субъекта) в течение короткого периода времени. Закрытое конструктивное решение предупреждает оптически активные поверхности от запыления или загрязнения во время работы, эта конструкция гарантирует, что интенсивность исходящего света остается неизменной в течение продолжительного времени использования. 31(30) ФИГ.2 г25 23 ФИГ Л ФИГ.З 9МИФ 69891 15869 46 44 40 58 55 Ь0 59 ФИГ.? 54 ФКГ.8 Упорядник Замовлення 4205 Техред М.Моргентал Коректор Л.Лукач Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пп.% 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул Гагаріна, 101
