Екіпажна частина локомотива

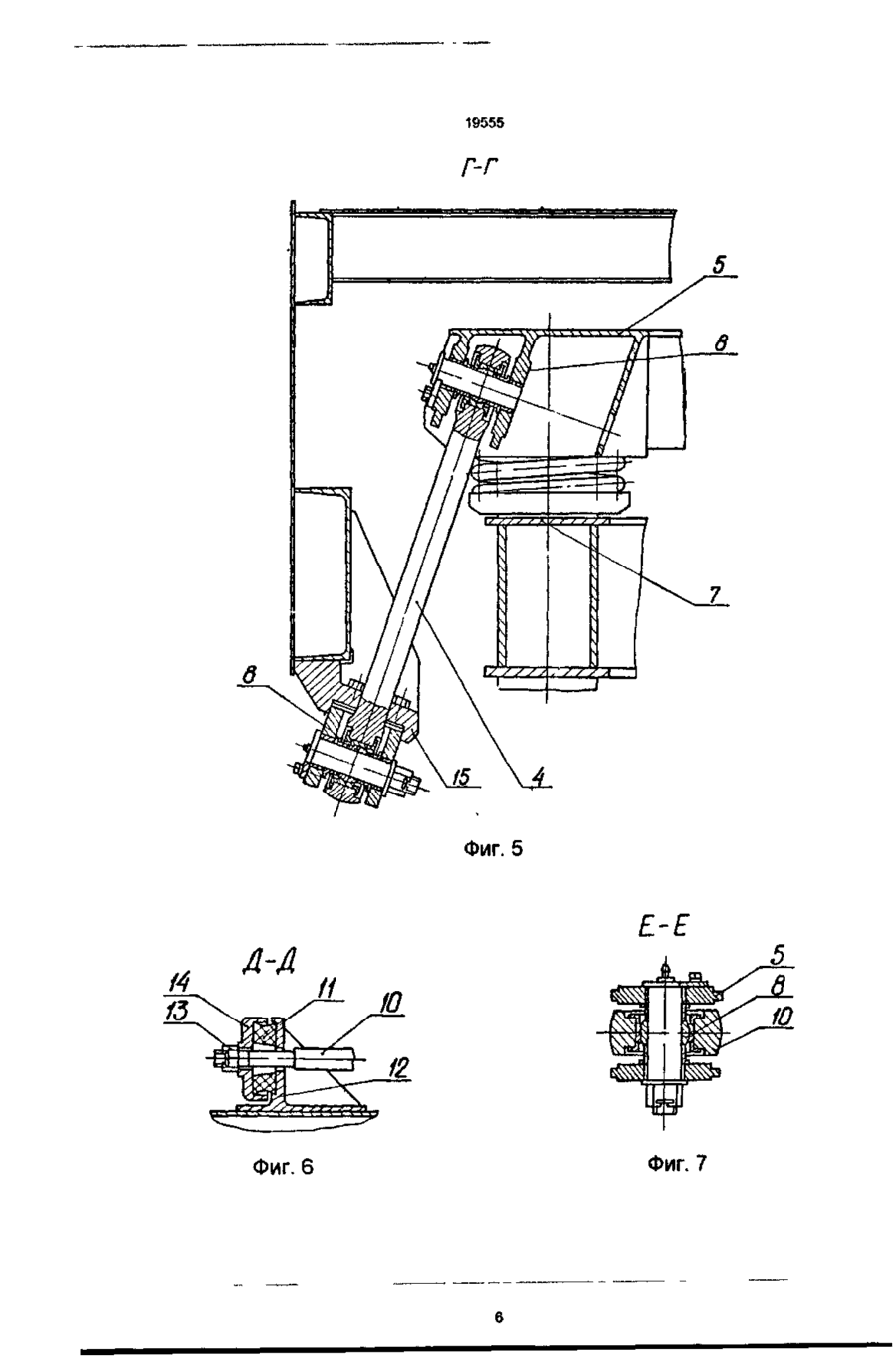

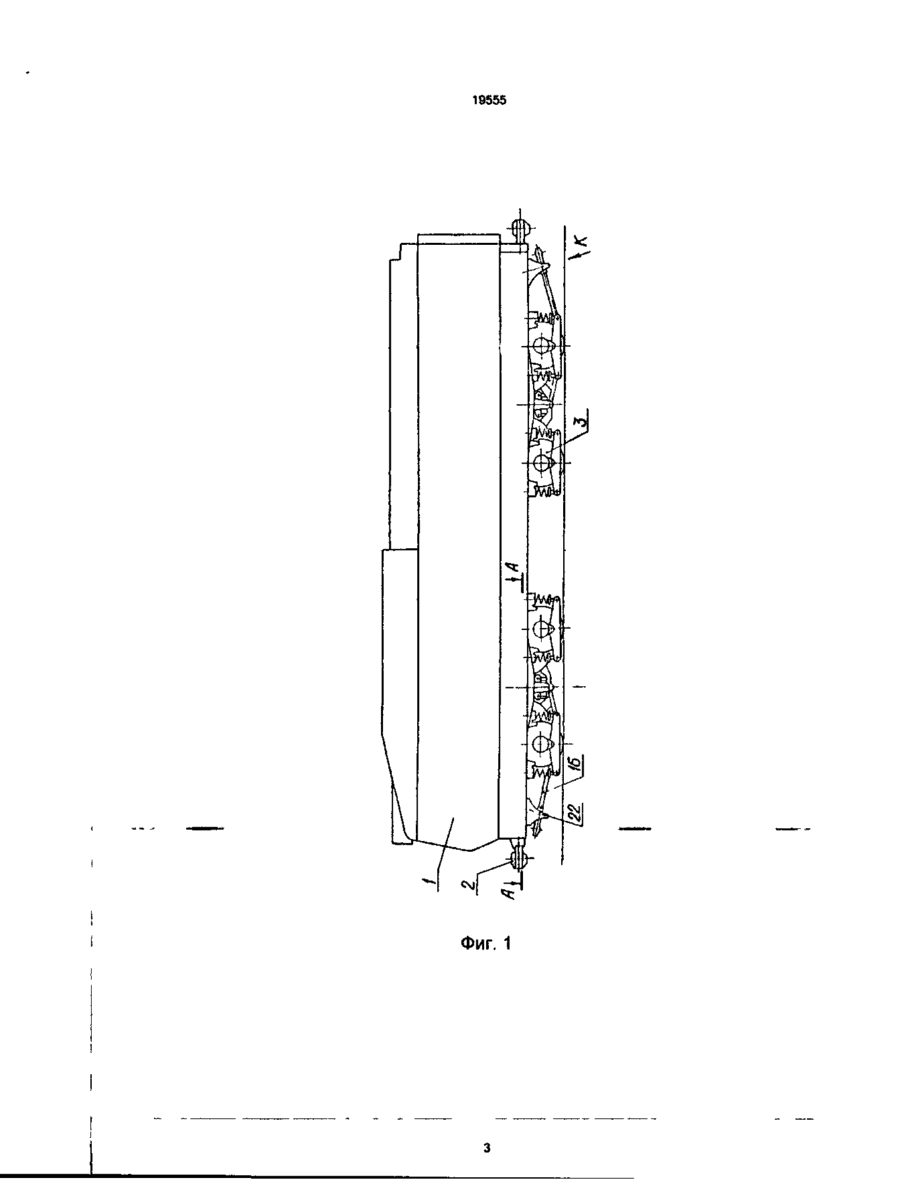

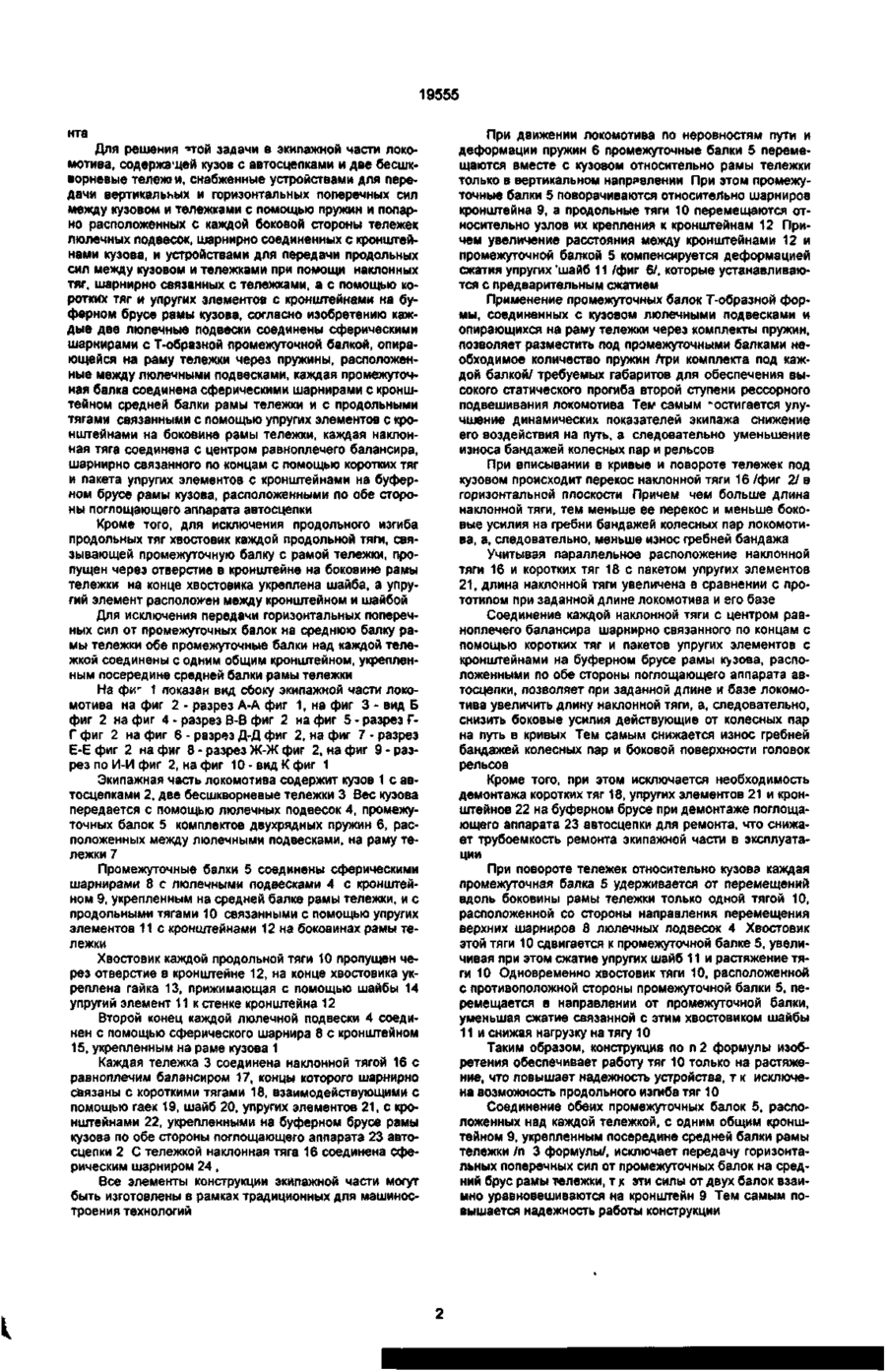

1. Экипажная часть локомотива, содержащая кузов с автосцепками и бесшкворневые тележки, снабженные устройствами для передачи вертикальных и горизонтальных поперечных сил между кузовом и тележками с помощью пружин и попарно расположенных с каждой боковой стороны тележек люлечных подвесок, шарнирно соединенных с кронштейнами кузова, и устройствами для передачи продольных сил между кузовом и тележками в виде наклонных тяг, шарнирно связанных с тележками и с помощью коротких тяг и упругих элементов с кронштейнами на буферном брусе рамы кузова, отличающаяся тем, что каждые две люлечные подвески соединены сферическими шарнирами с Т-образной промежуточной балкой, опирающейся на раму тележки через пружины, расположенные между люлечными подвесками, каждая промежуточная балка соединена сферическими шарнирами с кронштейном на средней балке рамы тележки и с продольными тягами, связанными с помощью упругих элементов с кронштейнами на боковине рамы тележки, каждая наклонная тяга соединена с центром равноплечего балансира, шарнирно связанного по концам с помощью коротких тяг и пакета упругих элементов с кронштейнами на буферном брусе рамы кузова, расположенными по обе стороны поглощающего аппарата автосцепки. 2. Экипажная часть локомотива по п.1, отличающаяся тем, что хвостовик каждой продольной тяги, связывающей промежуточную балку с тележкой, пропущен через отверстие в кронштейне на боковине рамы тележки, на конце хвостовика укреплена, шайба, а упругий элемент расположен между кронштейном и шайбой. 3. Экипажная часть локомотива по п.1, отличающаяся тем, что обе промежуточные балки, расположенные над каждой тележкой, соединены с одним, общим кронштейном, укрепленным посередине средней балки рамы тележки. Изобретение относится к области локомотивостроения и может быть использовано в конструкции магистральных электровозов и тепловозов. Известна экипажная часть локомотива, содержащая кузов с автосцепками и две бесшкворневые тележки, снабженные устройствами для передач- веса кузова на тележки с помощью люлечных подвесок и устройствами для передачи сил тяги /торможения/ между кузовом и тележками с помощью наклонных тяг, причем люлечные подвески, попарно расположенные с каждой боковой стороны тележек, передают нагрузку от кузова на рамы тележек через соосно расположенные с подвесками пружины, а каждая наклонная тяга шарнирно соединена с тележкой и с помощью короткой тяги и пакета упругих элементов с кронштейном, укрепленном на буферном брусе рамы кузова. Такая конструкция использована на электровозах ВД80СМ. Экипажная часть электровоза ВД80СМ выполнена на базе экипажной части электровоза ВЛ85 без средней тележки. Применение наклонных тяг между кузовом и тележками обеспечивает достаточно высокий коэффициент использования сцепного веса локомотива. Однако известная конструкция экипажной части имеет следующие недостатки: 1. При расположении пружин соосно с люлечйыми подвесками количество этих пружин определяется/коли чеством люлечных подвесок, что ограничивает возмож ность увеличения статического прогиба второй ступени подвешивания. Тем самым ограничивается возможность улучшения динамических показателей локомотива, касающихся его воздействия на путь при увеличении конструкционной скорости экипажа. 2. Последовательное расположение в известной конструкции наклонной и короткой тяг ограничивает длину наклонной тяги при заданной длине и базе локомотива. Причем, чем меньше длина наклонной тяги, тем больше величина дополнительных усилий, действующих на путь при вписывании экипажа в кривые, а, следовательно, больше износ гребней, бандажей и боковой поверхности головок рельсов, 3. Расположение в известной конструкции короткой тяги с упругими элементами и кронштейна, к которому они крепятся, под поглощающим аппаратом автосцепки обуславливает необходимость полного демонтажа короткой тяги с упругими элементами и кронштейна при демонтаже поглощающего аппарата автосцепки, что увеличивает трудоемкость ремонта экипажной части в эксплуатации. В основу изобретения поставлена задача улучшения динамических показателей локомотива: снижение его воздействия на путь и, как следствие, снижение износа бандажей колесных пар локомотива и рельсов, а ї ^ І ^ е о б х о д и м о с т и демонтажа кронштейновіфепления наклонных тяг на буферном брусе при де* fgoujatoiuero аппарата автосцепки для ремо '"Формаційного фонду № 20 О ю ю 0> th 19555 нта Для решения •пой задачи в экипажной части локомотива, содержащей кузов с автосцепками и две бесшкворневые тележ» и, снабженные устройствами для передачи вертикальных и горизонтальных поперечных сил между кузовом и тележками с помощью пружин и попарно расположенных с каждой боковой стороны тележек люлечных подвесок, шарнирно соединенных с кронштейнами кузова, и устройствами для передачи продольных сил между кузовом и тележками при помощи наклонных тяг, шарнирно связанных с тележками, а с помощью коротких тяг и упругих элементов с кронштейнами на буферном брусе рамы кузова, согласно изобретению каждые две люлечные подвески соединены сферическими шарнирами с Т-образной промежуточной балкой, опирающейся на раму тележки через пружины, расположенные между люлечными подвесками, каждая промежуточная балка соединена сферическими шарнирами с кронштейном средней балки рамы тележки и с продольными тягами связанными с помощью упругих элементов с кронштейнами на боковине рамы тележки, каждая наклонная тяга соединена с центром равноплечего балансира, шарнирно связанного по концам с помощью коротких тяг и пакета упругих элементов с кронштейнами на буферном брусе рамы кузова, расположенными по обе стороны поглощающего аппарата автосцепки Кроме того, для исключения продольного изгиба продольных тяг хвостовик каждой продольной тяги, связывающей промежуточную балку с рамой тележки, пропущен через отверстие в кронштейне на боковине рамы тележки на конце хвостовика укреплена шайба, а упругий элемент расположен между кронштейном и шайбой Для исключения передачи горизонтальных поперечных сил от промежуточных балок на среднюю балку рамы тележки обе промежуточные балки над каждой тележкой соединены с одним общим кронштейном, укрепленным посередине средней балки рамы тележки На фи г 1 показан вид сбоку экипажной части локомотива на фиг 2 - разрез А-А фиг 1, на фиг 3 - вид Б фиг 2 на фиг 4 - разрез В-В фиг 2 на фиг 5 - разрез ГГ фиг 2 на фиг 6 - разрез Д-Д фиг 2, на фиг 7 - разрез Е-Е фиг 2 на фиг 8 - разрез Ж-Ж фиг 2, на фиг 9 - разрез по И-И фиг 2, на фиг 10 - вид К фиг 1 Экипажная часть локомотива содержит кузов 1 с автосцепками 2, две бесшкворневые тележки 3 Вес кузова передается с помощью люлечных подвесок 4, промежуточных балок 5 комплектов двухрядных пружин 6, расположенных между люлечными подвесками, на раму тележки 7 Промежуточные балки 5 соединены сферическими шарнирами 8 с люлечными подвесками 4 с кронштейном 9, укрепленным на средней балке рамы тележки, и с продольными тягами 10 связанными с помощью упругих элементов 11с кронштейнами 12 на боковинах рамы тележки Хвостовик каждой продольной тяги 10 пропущен через отверстие в кронштейне 12, на конце хвостовика укреплена гайка 13, прижимающая с помощью шайбы 14 упругий элемент 11 котенке кронштейна 12 Второй конец каждой люлечной подвески 4 соединен с помощью сферического шарнира 8 с кронштейном 15, укрепленным на раме кузова 1 Каждая тележка 3 соединена наклонной тягой 16 с равноплечим балансиром 17, концы которого шарнирно связаны с короткими тягами 18, взаимодействующими с помощью гаек 19, шайб 20, упругих элементов 21, с кронштейнами 22, укрепленными на буферном брусе рамы кузова по обе стороны поглощающего аппарата 23 автосцепки 2 С тележкой наклонная тяга 16 соединена сферическим шарниром 2 4 , Все элементы конструкции экипажной части могут быть изготовлены в рамках традиционных для машиностроения технологий При движении локомотива по неровностям пути и деформации пружин 6 промежуточные балки 5 перемещаются вместе с кузовом относительно рамы тележки только в вертикальном направлении При этом промежуточные балки 5 поворачиваются относительно шарниров кронштейна 9, а продольные тяги 10 перемещаются относительно узлов их крепления к кронштейнам 12 Причем увеличение расстояния между кронштейнами 12 и промежуточной балкой 5 компенсируется деформацией сжатия упругих 'шайб 11 /фиг 6/, которые устанавливаются с предварительным сжатием Применение промежуточных балок Т-образной формы, соединенных с кузовом люлечными подвесками и опирающихся на раму тележки через комплекты пружин, позволяет разместить под промежуточными балками необходимое количество пружин /три комплекта под каждой балкой/ требуемых габаритов для обеспечения высокого статического прогиба второй ступени рессорного подвешивания локомотива Тем самым -остигается улучшение динамических показателей экипажа снижение его воздействия на путь, а следовательно уменьшение износа бандажей колесных пар и рельсов При вписывании в кривые и повороте тележек под кузовом происходит перекос наклонной тяги 16 /фиг 2/ в горизонтальной плоскости Причем чем больше длина наклонной тяги, тем меньше ее перекос и меньше боковые усилия на гребни бандажей колесных пар локомотива, а, следовательно, меньше износ гребней бандажа Учитывая параллельное расположение наклонной тяги 16 и коротких тяг 18 с пакетом упругих элементов 21, длина наклонной тяги увеличена в сравнении с прототипом при заданной длине локомотива и его базе Соединение каждой наклонной тяги с центром равноплечего балансира шарнирно связанного по концам с помощью коротких тяг и пакетов упругих элементов с кронштейнами на буферном брусе рамы кузова, расположенными по обе стороны поглощающего аппарата автосцепки, позволяет при заданной длине и базе локомотива увеличить длину наклонной тяги, а, следовательно, снизить боковые усилия действующие от колесных пар на путь в кривых Тем самым снижается износ гребней бандажей колесных пар и боковой поверхности головок рельсов Кроме того, при этом исключается необходимость демонтажа коротких тяг 18, упругих элементов 21 и кронштейнов 22 на буферном брусе при демонтаже поглощающего аппарата 23 автосцепки для ремонта, что снижает трудоемкость ремонта экипажной части в эксплуатации При повороте тележек относительно кузова каждая промежуточная балка 5 удерживается от перемещений вдоль боковины рамы тележки только одной тягой 10, расположенной со стороны направления перемещения верхних шарниров 8 люлечных подвесок 4 Хвостовик этой тяги 10 сдвигается к промежуточной балке 5, увеличивая при этом сжатие упругих шайб 11 и растяжение тяги 10 Одновременно хвостовик тяги 10, расположенной с противоположной стороны промежуточной балки 5, перемещается в направлении от промежуточной балки, уменьшая сжатие связанной с этим хвостовиком шайбы 11 и снижая нагрузку на тягу 10 Таким образом, конструкция по п 2 формулы изобретения обеспечивает работу тяг 10 только на растяжение, что повышает надежность устройства, т к исключена возможность продольного изгиба тяг 10 Соединение обеих промежуточных балок 5, расположенных над каждой тележкой, с одним общим кронштейном 9, укрепленным посередине средней балки рамы тележки /п 3 формулы/, исключает передачу горизонтальных поперечных сил от промежуточных балок на средний брус рамы тележки, т к эти силы от двух балок взаимно уравновешиваются на кронштейн 9 Тем самым повышается надежность работы конструкции 19555 Z' 99961. 9-9 Є 9996 і 19555 г-г Фиг. 5 Е-Е ФИГ. 6 Фиг. 7 19555 ж-ж И-И Фиг. 9 Фиг. 8 Фиг. 10 Тираж 50 екз Поліграфічний комбінат ВАТ "Патент" вул Гагаріна, 101, м Ужгород, 88000, Україна (03122) 3-72-89 2-59-54
