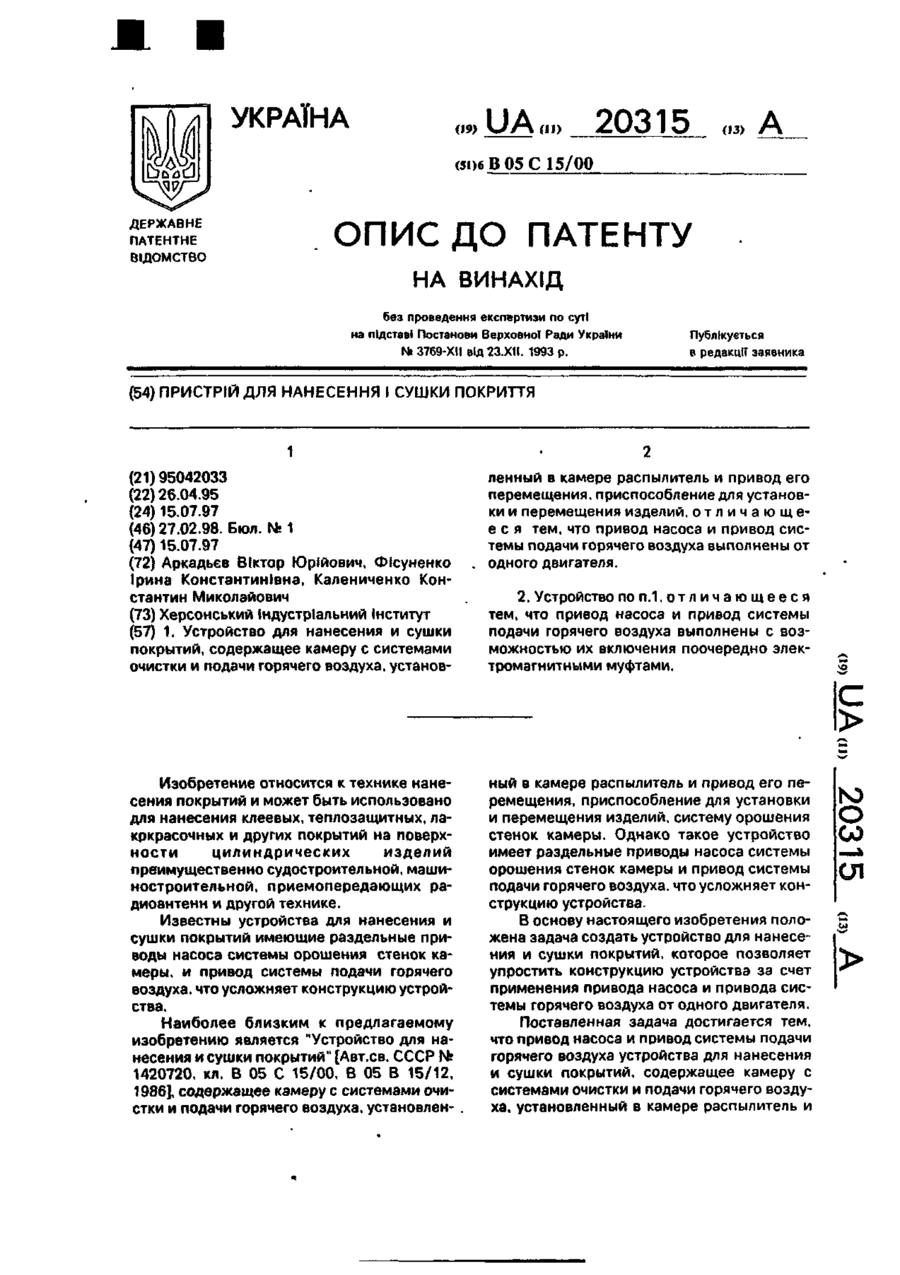

Пристрій для нанесення і сушки покритя

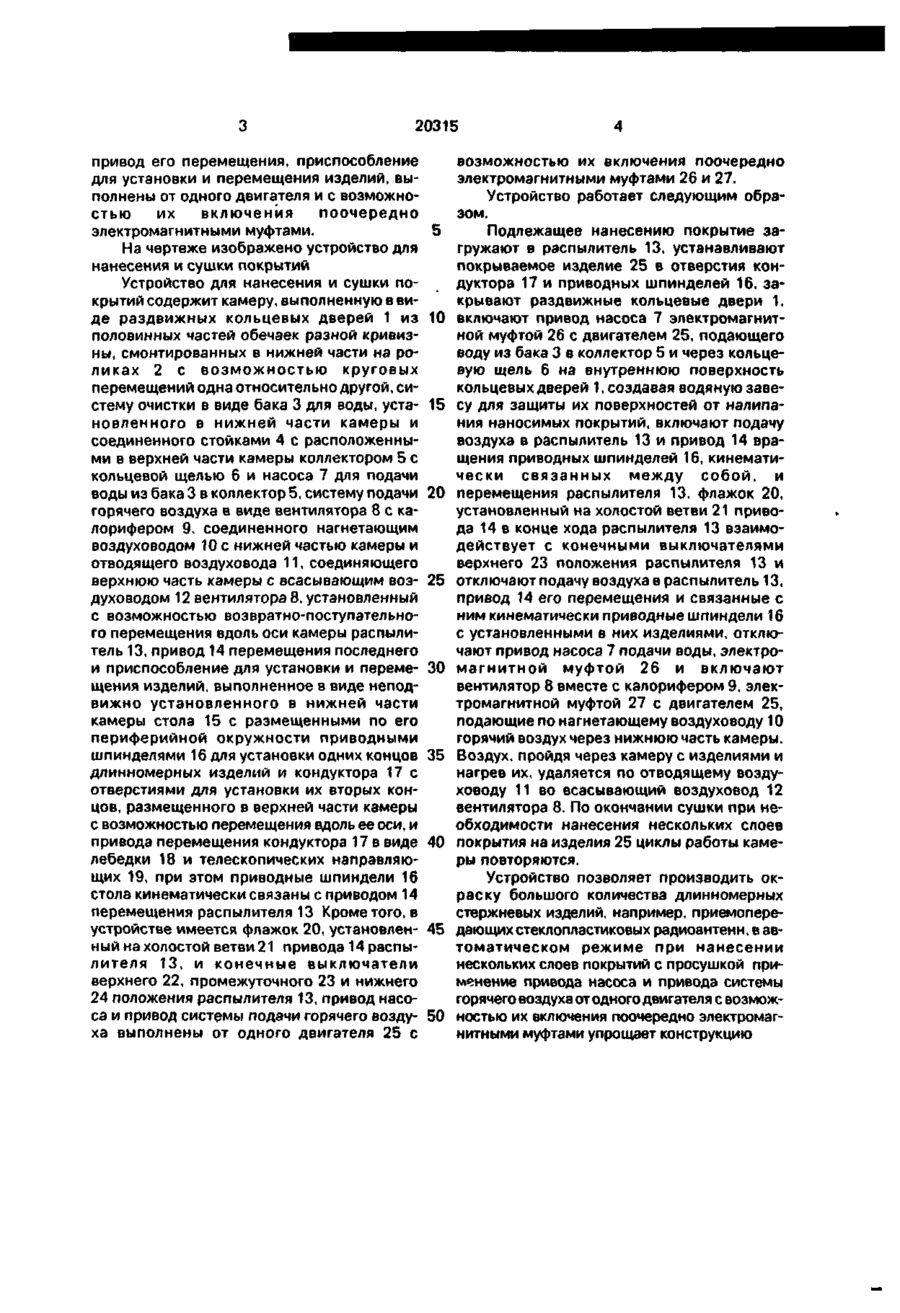

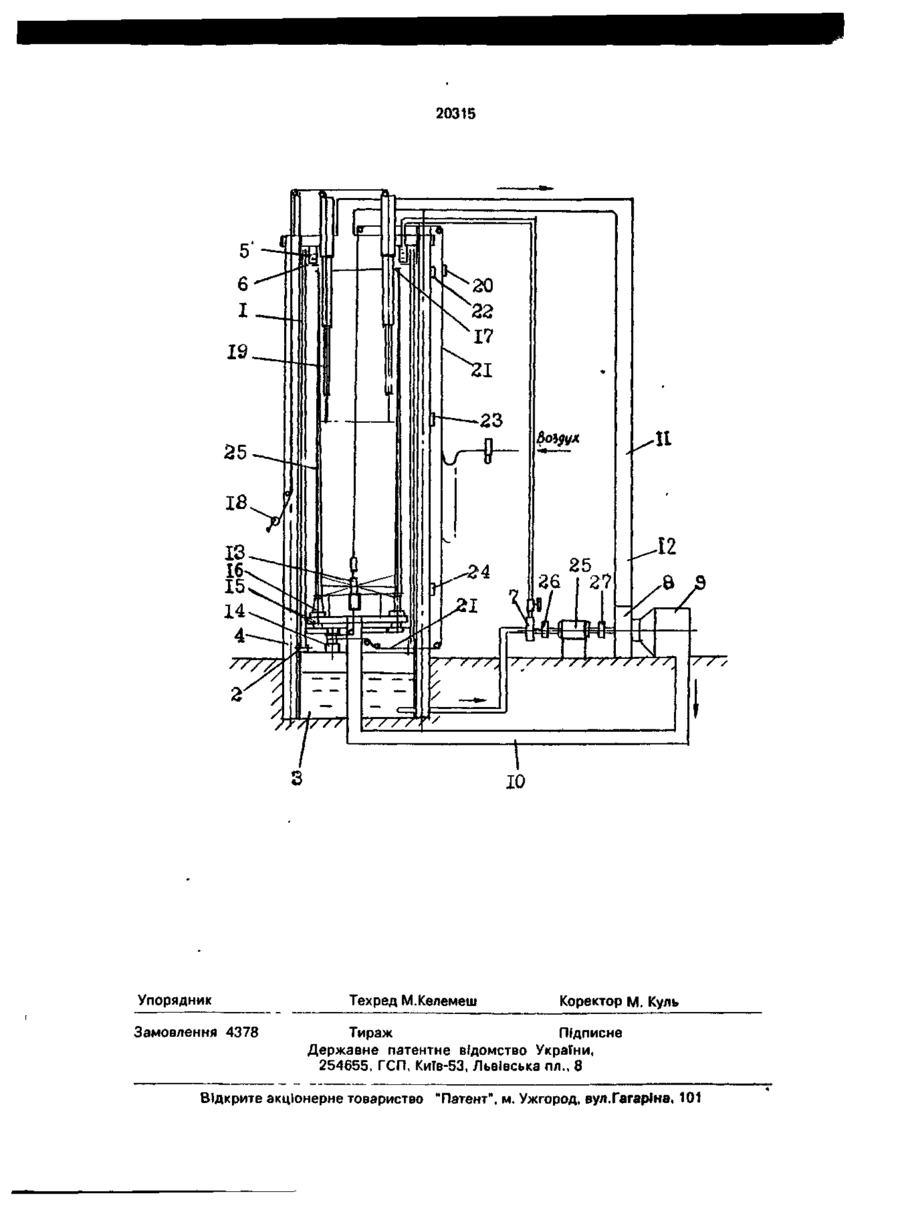

1. Устройство для нанесения и сушки покрытий, содержащее камеру с системами очистки и подачи горячего воздуха, установ ленный в камере распылитель и привод его перемещения, приспособление для установки и перемещения изделий, о т л и ч а ю щ е е с я тем, что привод насоса и привод системы подачи горячего воздуха выполнены от одного двигателя. 2. Устройство по п . 1 . о т л и ч а ю щ е е с я тем, что привод насоса и привод системы подачи горячего воздуха выполнены с возможностью их включения поочередно электромагнитными муфтами. С > Изобретение относится к технике нанесения покрытий и может быть использовано для нанесения клеевых, теплозащитных, лакркрасочных и других покрытий на поверхности цилиндрических изделий преимущественно судостроительной, машиностроительной, приемопередающих радиоантенн и другой технике. Известны устройства для нанесения и сушки покрытий имеющие раздельные приводы насоса системы орошения стенок камеры, и привод системы подачи горячего воздуха, что усложняет конструкцию устройства. Наиболее близким к предлагаемому изобретению является "Устройство для нанесения и сушки покрытий" [Авт.св. СССР № 1420720, кл. В 05 С 15/00, В 05 В 15/12. 1986], содержащее камеру с системами очистки и подачи горячего воздуха, установлен ный в камере распылитель и привод его перемещения, приспособление для установки и перемещения изделий, систему орошения стенок камеры. Однако такое устройство имеет раздельные приводы насоса системы орошения стенок камеры и привод системы подачи горячего воздуха, что усложняет конструкцию устройства. В основу настоящего изобретения положена задача создать устройство для нанесения и сушки покрытий, которое позволяет упростить конструкцию устройства за счет применения привода насоса и привода системы горячего воздуха от одного двигателя. Поставленная задача достигается тем, что привод насоса и привод системы подачи горячего воздуха устройства для нанесения и сушки покрытий, содержащее камеру с системами очистки и подачи горячего воздуха, установленный в камере распылитель и ю о W ел 20315 привод его перемещения, приспособление для установки и перемещения изделий, выполнены от одного двигателя и с возможностью их включения поочередно электромагнитными муфтами. 5 На чертеже изображено устройство для нанесения и сушки покрытий Устройство для нанесения и сушки покрытий содержит камеру, выполненную в виде раздвижных кольцевых дверей 1 из 10 половинных частей обечаек разной кривизны, смонтированных в нижней части на роликах 2 с возможностью круговых перемещений одна относительно другой, систему очистки в виде бака 3 для воды, уста- 15 новленного в нижней части камеры и соединенного стойками 4 с расположенными в верхней части камеры коллектором 5 с кольцевой щелью 6 и насоса 7 для подачи воды из бака 3 в коллектор 5, систему подачи 20 горячего воздуха в виде вентилятора 8 с калорифером 9, соединенного нагнетающим воздуховодом 10 с нижней частью камеры и отводящего воздуховода 11, соединяющего верхнюю часть камеры с всасывающим воз- 25 духоводом 12 вентилятора 8, установленный с возможностью возвратно-поступательного перемещения вдоль оси камеры распылитель 13, привод 14 перемещения последнего и приспособление для установки и переме- 30 щения изделий, выполненное в виде неподвижно установленного в нижней части камеры стола 15 с размещенными по его периферийной окружности приводными шпинделями 16 для установки одних концов 35 длинномерных изделий и кондуктора 17 с отверстиями для установки их вторых концов, размещенного в верхней части камеры с возможностью перемещения вдоль ее оси, и привода перемещения кондуктора 17 в виде 40 лебедки 18 и телескопических направляющих 19, при этом приводные шпиндели 16 стола кинематически связаны с приводом 14 перемещения распылителя 13 Кроме того, в устройстве имеется флажок 20, установлен- 45 ный на холостой ветви 21 привода 14 распылителя 13, и конечные выключатели верхнего 22, промежуточного 23 и нижнего 24 положения распылителя 13, привод насоса и привод системы подачи горячего возду- 50 ха выполнены от одного двигателя 25 с 4 возможностью их включения поочередно электромагнитными муфтами 26 и 27. Устройство работает следующим образом. Подлежащее нанесению покрытие загружают в распылитель 13. устанавливают покрываемое изделие 25 в отверстия кондуктора 17 и приводных шпинделей 16, закрывают раздвижные кольцевые двери 1, включают привод насоса 7 электромагнитной муфтой 26 с двигателем 25, подающего воду из бака 3 в коллектор 5 и через кольцевую щель 6 на внутреннюю поверхность кольцевых дверей 1, создавая водяную завесу для защиты их поверхностей от налипания наносимых покрытий, включают подачу воздуха в распылитель 13 и привод 14 вращения приводных шпинделей 16, кинематически связанных между собой, и перемещения распылителя 13, флажок 20, установленный на холостой ветви 21 привода 14 в конце хода распылителя 13 взаимодействует с конечными выключателями верхнего 23 положения распылителя 13 и отключают подачу воздуха в распылитель 13, привод 14 его перемещения и связанные с ним кинематически приводные шпиндели 16 с установленными в них изделиями, отключают привод насоса 7 подачи воды, электромагнитной муфтой 26 и включают вентилятор 8 вместе с калорифером 9, электромагнитной муфтой 27 с двигателем 25, подающие по нагнетающему воздуховоду 10 горячий воздух через нижнюю часть камеры. Воздух, пройдя через камеру с изделиями и нагрев их, удаляется по отводящему воздуховоду 11 во всасывающий воздуховод 12 вентилятора 8. По окончании сушки при необходимости нанесения нескольких слоев покрытия на изделия 25 циклы работы камеры повторяются. Устройство позволяет производить окраску большого количества длинномерных стержневых изделий, например, приемопередающих стеклопластиковых радиоантенн, в автоматическом режиме при нанесении нескольких слоев покрытий с просушкой применение привода насоса и привода системы горячего воздуха от одного двигателя с возможностью их включения поочередно электромагнитными муфтами упрощает конструкцию 20315 Упорядник Замовлення 4378 Техред М.Келемеш Коректор М. Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиГв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
