З’єднання елементів покрівлі

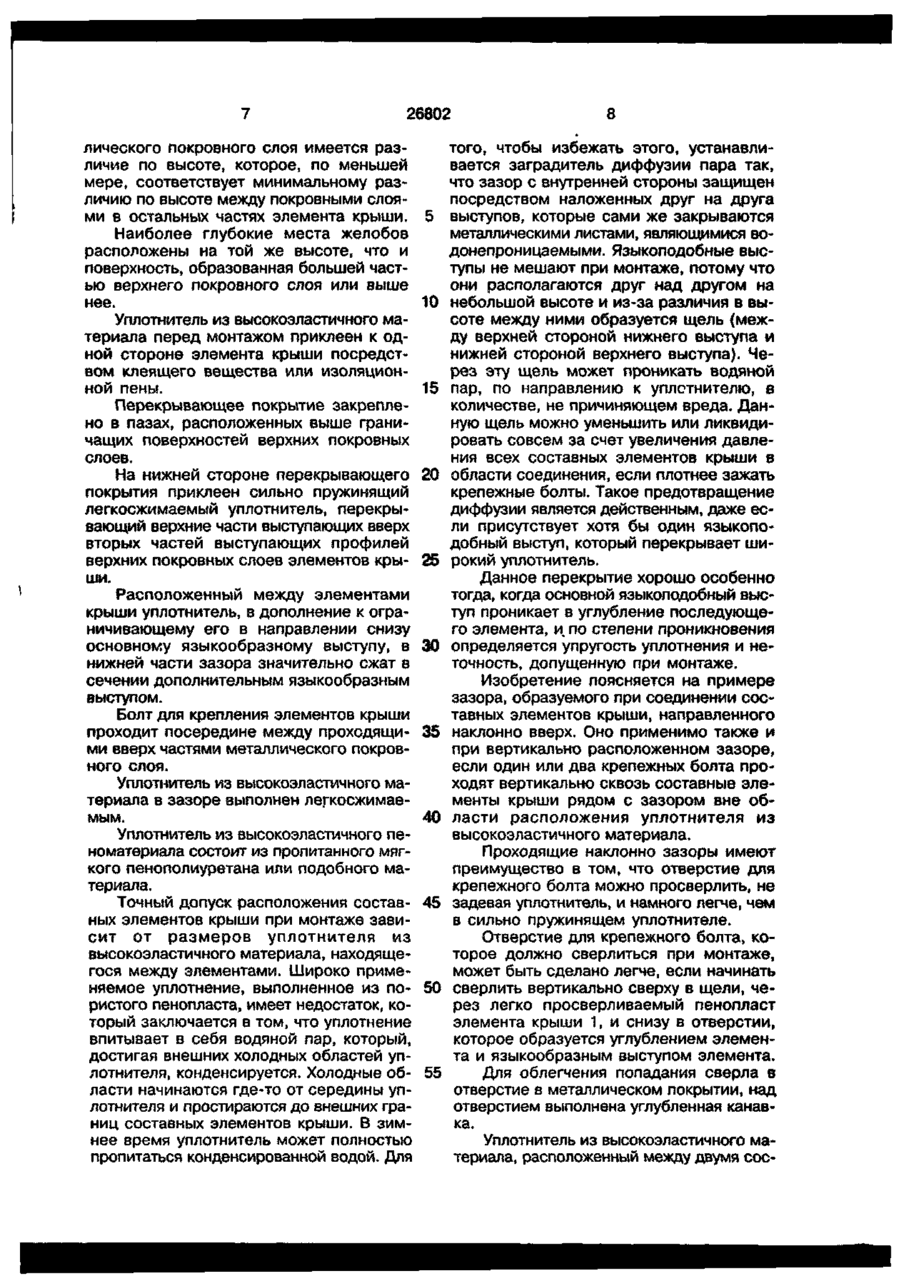

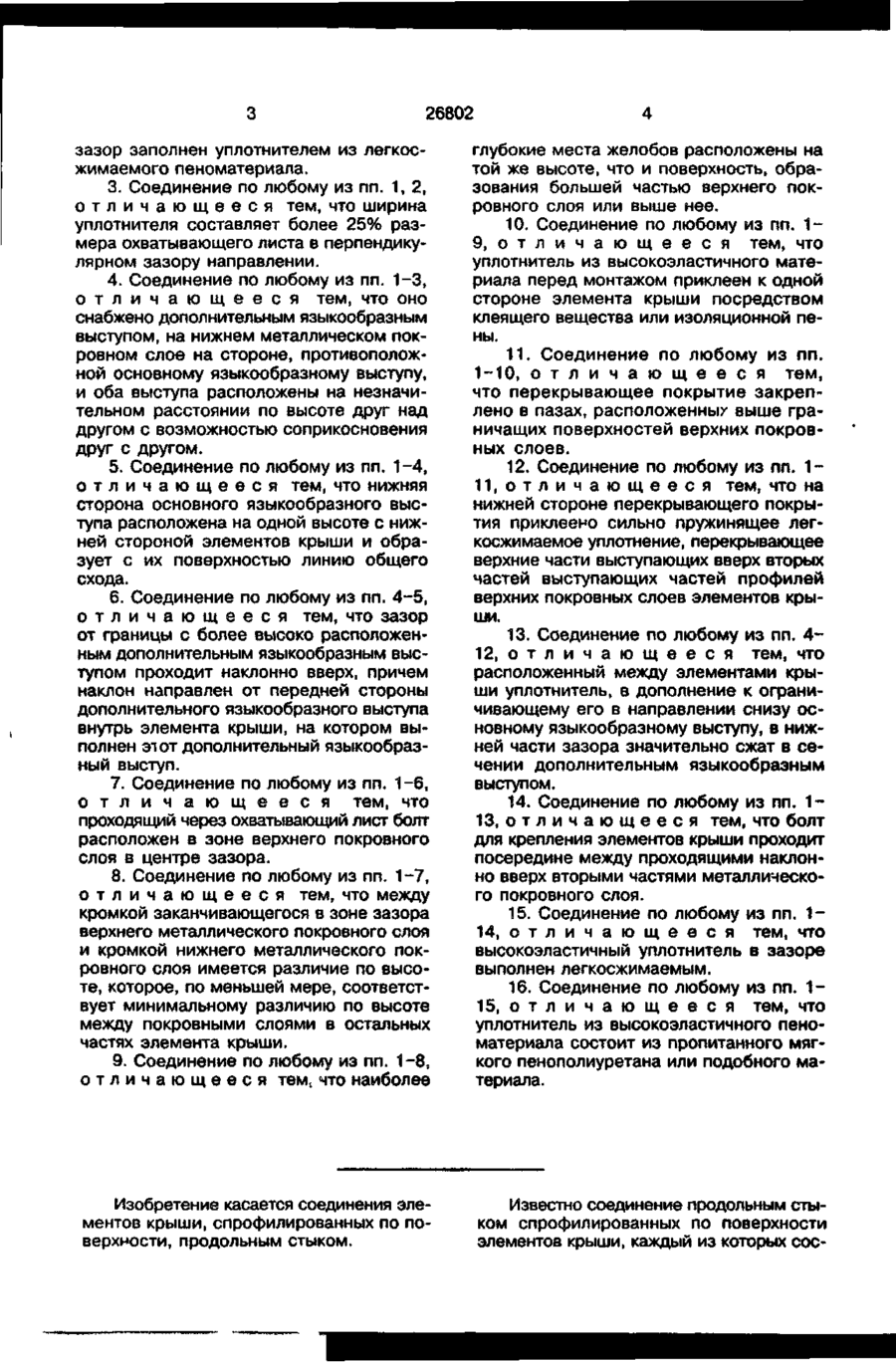

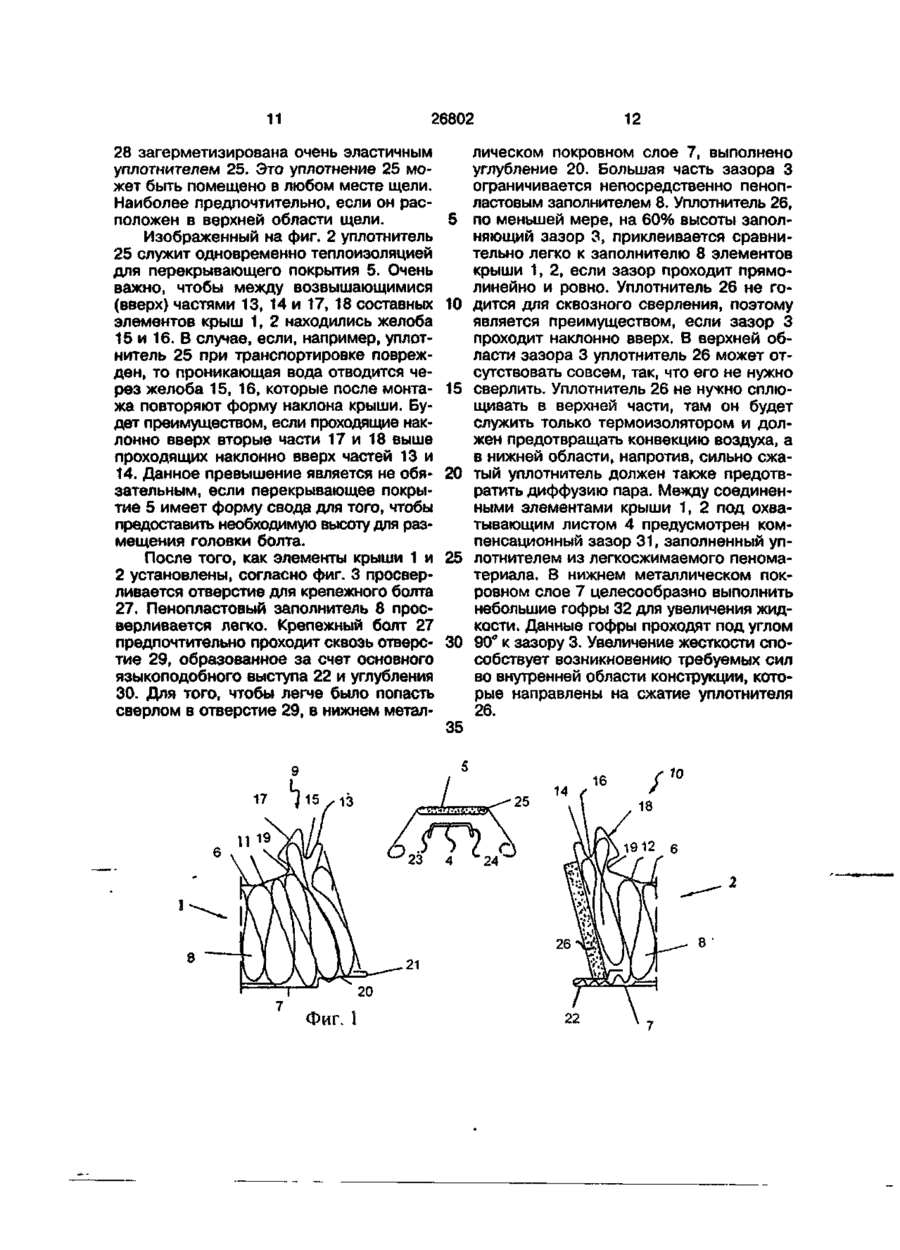

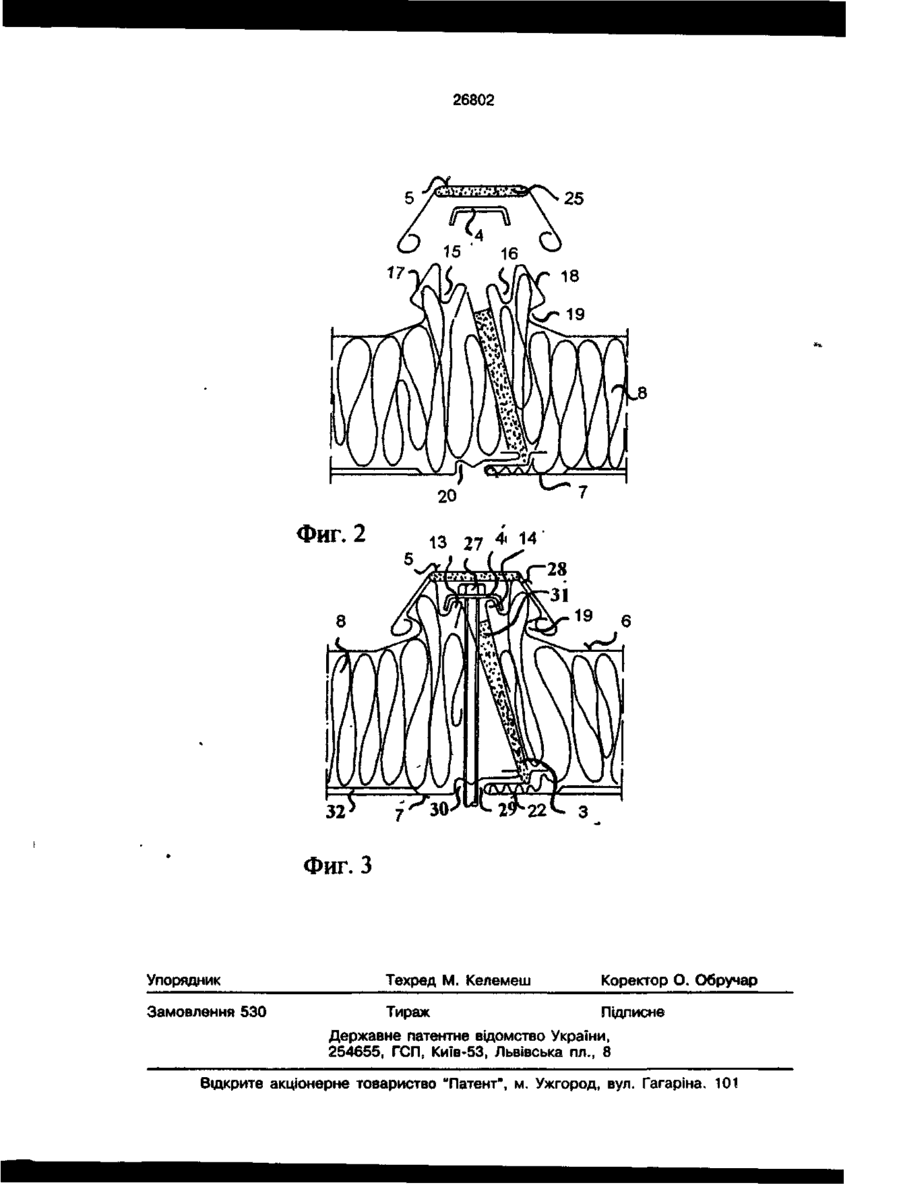

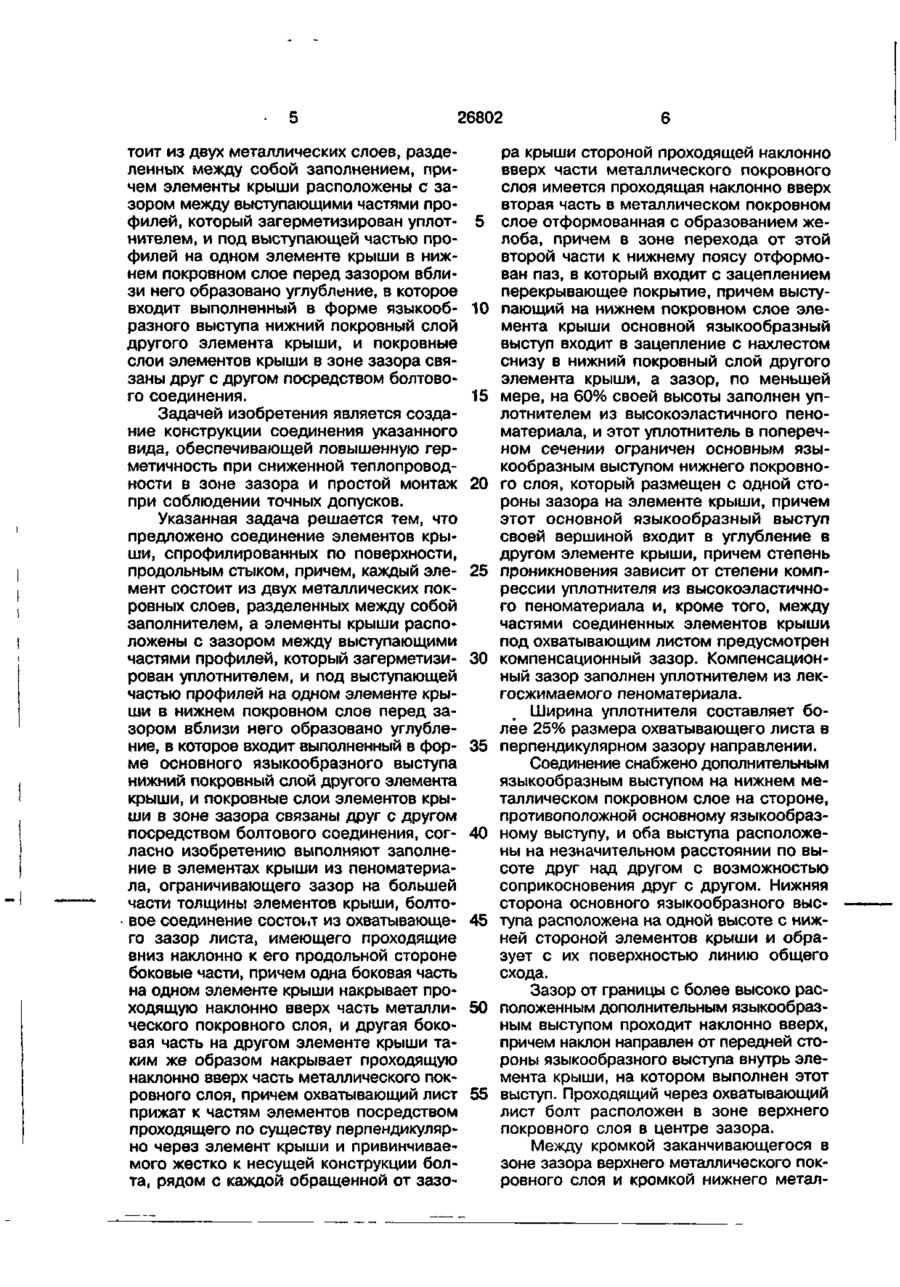

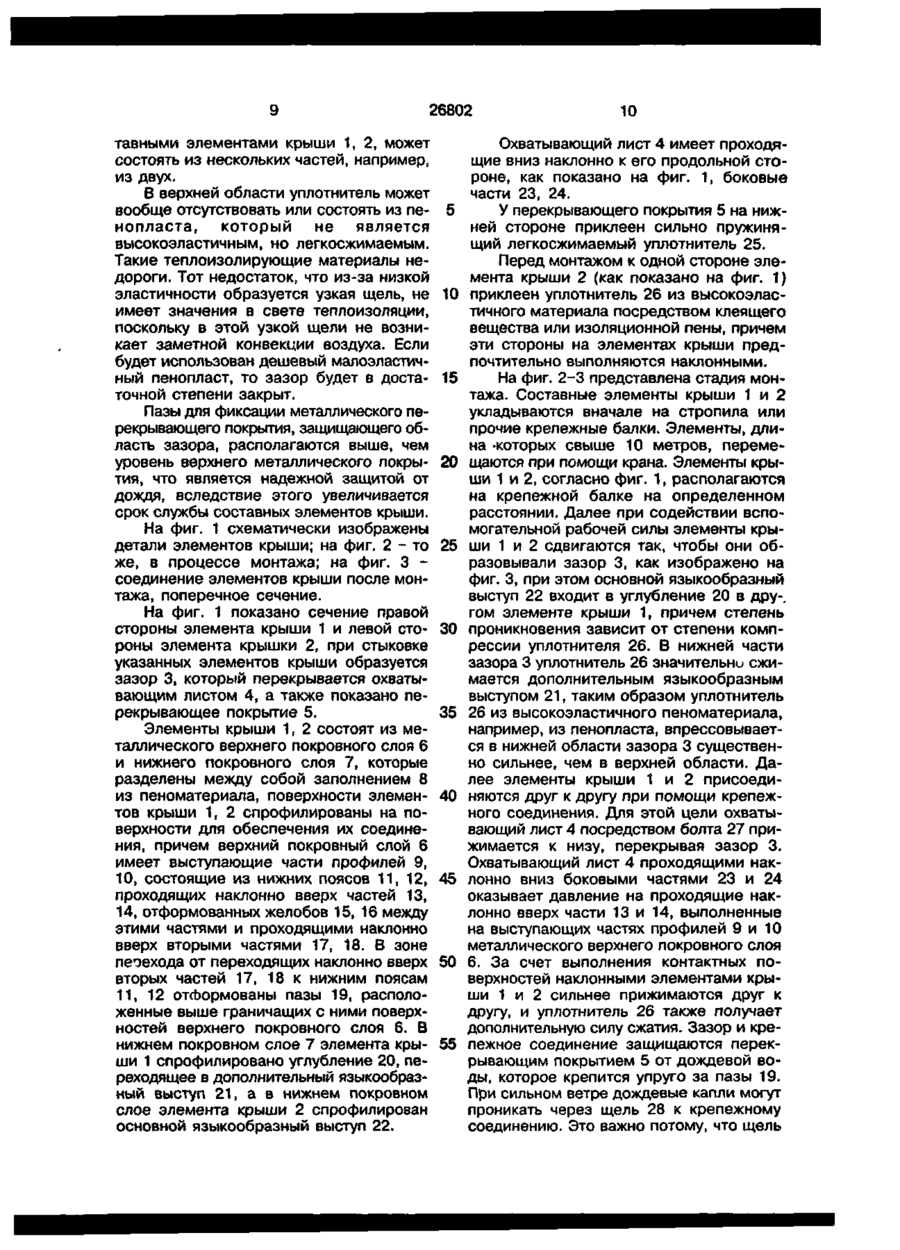

1. Соединение элементов крыши, спрофилированных по поверхности, продольным стыком, причем каждый элемент состоит из двух металлических покровных слоев, разделенных между собой заполнителем, а элементы крыши расположены с зазором между выступающими частями профилей, который загерметизирован уплотнителем, и под выступающей частью профилей на одном элементе крыши в нижнем покровном слое перед зазором вблизи него образовано углубление, в которое входит выполненный в форме языкообразного выступа нижний покровный слой другого элемента крыши, и покровные слои элементов крыши в зоне зазора связаны друг с другом посредством болтового соединения, о т л и ч а ю щ е е с я тем, что заполнитель элементов крыши выполнен из пеноматериала, ограничивает зазор на большей части толщины элементов крыши, болтовое соединение состоит из охватывающего зазор листа, который имеет проходящие вниз наклонно к его продольной стороне боковые части, причем одна боковая часть на одном элементе крыши накрывает проходящую наклонно вверх часть металлического покровного слоя, и другая боковая часть на другом элементе крыши таким же образом накрывает проходящую наклонно вверх часть металлического покровного слоя, причем охватывающий лист прижат к частям элементов посредством проходящего по существу перпендикулярно через элемент крыши и привинчиваемого жестко к несущей конструкции болта, рядом с каждой обращенной от зазора крыши стороной проходящей наклонно вверх части металлического покровного слоя проходящая тоже наклонно вверх вторая часть в металлическом покровном слое отформована с образованием желоба, причем в зоне перехода от этой второй части к нижнему поясу отформован паз, в который входит с зацеплением перекрывающее зазор покрытие, причем выступающий на нижнем покровном слое элемента крыши основной языкообразный выступ входит в зацепление с нахлестом снизу в нижний покровный слой другого элемента крыши, а зазор, по меньшей мере, на 60% своей высоты заполнен уплотнителем из высокоэластичного пеноматериала, и этот уплотнитель в поперечном сечении ограничен основным языкообразным выступом нижнего покровного слоя, который размещен с одной стороны зазора на элементе крыши, причем этот основной языкообразный выступ своей вершиной входит в углубление в другом элементе крыши, причем степень проникновения зависит от степени компрессии уплотнителя из высокоэластичного материала и, кроме того, между частями соединенных элементов крыши под охватывающим листом предусмотрен компенсационный зазор. 2. Соединение по п. 1, о т л и ч а ющ е е с я тем, что компенсационный KJ ON ОО О О 26802 зазор заполнен уплотнителем из легкосжимаемого пеноматериала. 3. Соединение по любому из пп. 1, 2, о т л и ч а ю щ е е с я тем, что ширина уплотнителя составляет более 25% размера охватывающего листа в перпендикулярном зазору направлении. 4. Соединение по любому из пп. 1-3, о т л и ч а ю щ е е с я тем, что оно снабжено дополнительным языкообразным выступом, на нижнем металлическом покровном слое на стороне, противоположной основному языкообразному выступу, и оба выступа расположены на незначительном расстоянии по высоте друг над другом с возможностью соприкосновения друг с другом. 5. Соединение по любому из пп. 1-4, о т л и ч а ю щ е е с я тем, что нижняя сторона основного языкообразного выступа расположена на одной высоте с нижней стороной элементов крыши и образует с их поверхностью линию общего схода. 6. Соединение по любому из пп. 4-5, о т л и ч а ю щ е е с я тем, что зазор от границы с более высоко расположенным дополнительным языкообразным выступом проходит наклонно вверх, причем наклон направлен от передней стороны дополнительного языкообразного выступа внутрь элемента крыши, на котором выполнен эт от дополнительный языкообразный выступ. 7. Соединение по любому из пп. 1-6, о т л и ч а ю щ е е с я тем, что проходящий через охватывающий лист болт расположен в зоне верхнего покровного слоя в центре зазора. 8. Соединение по любому из пп. 1-7, о т л и ч а ю щ е е с я тем, что между кромкой заканчивающегося в зоне зазора верхнего металлического покровного слоя и кромкой нижнего металлического покровного слоя имеется различие по высоте, которое, по меньшей мере, соответствует минимальному различию по высоте между покровными слоями в остальных частях элемента крыши. 9. Соединение по любому из пп. 1-8, о т л и ч а ю щ е е с я тем, что наиболее глубокие места желобов расположены на той же высоте, что и поверхность, образования большей частью верхнего покровного слоя или выше нее. 10. Соединение по любому из пп. 1 9, о т л и ч а ю щ е е с я тем, что уплотнитель из высокоэластичного материала перед монтажом приклеен к одной стороне элемента крыши посредством клеящего вещества или изоляционной пены. 11. Соединение по любому из пп. 1-10, о т л и ч а ю щ е е с я тем, что перекрывающее покрытие закреплено в пазах, расположенных выше граничащих поверхностей верхних покровных слоев. 12. Соединение по любому из пп. 1 1 1 , о т л и ч а ю щ е е с я тем, что на нижней стороне перекрывающего покрытия приклеено сильно пружинящее легкосжимаемое уплотнение, перекрывающее верхние части выступающих вверх вторых частей выступающих частей профилей верхних покровных слоев элементов крыши. 13. Соединение по любому из пп. 4 12, о т л и ч а ю щ е е с я тем, что расположенный между элементами крыши уплотнитель, в дополнение к ограничивающему его в направлении снизу основному языкообразному выступу, в нижней части зазора значительно сжат в сечении дополнительным языкообразным выступом. 14. Соединение по любому из пп. 1 13, о т л и ч а ю щ е е с я тем, что болт для крепления элементов крыши проходит посередине между проходящими наклонно вверх вторыми частями металлического покровного слоя. 15. Соединение по любому из пп. 1 14, о т л и ч а ю щ е е с я тем, что высокоэластичный уплотнитель в зазоре выполнен легкосжимаемым. 16. Соединение по любому из пп. 1 15, о т л и ч а ю щ е е с я тем, что уплотнитель из высокоэластичного пеноматериала состоит из пропитанного мягкого пенополиуретана или подобного материала. Изобретение касается соединения элементов крыши, спрофилированных по поверхности, продольным стыком. Известно соединение продольным стыком спрофилированных по поверхности элементов крыши, каждый из которых сое 26802 тоит из двух металлических слоев, разделенных между собой заполнением, причем элементы крыши расположены с зазором между выступающими частями профилей, который загерметизирован уплотнителем, и под выступающей частью профилей на одном элементе крыши в нижнем покровном слое перед зазором вблизи него образовано углубление, в которое входит выполненный в форме языкообразиого выступа нижний покровный слой другого элемента крыши, и покровные слои элементов крыши в зоне зазора связаны друг с другом посредством болтового соединения. Задачей изобретения является создание конструкции соединения указанного вида, обеспечивающей повышенную герметичность при сниженной теплопроводности в зоне зазора и простой монтаж при соблюдении точных допусков. Указанная задача решается тем, что предложено соединение элементов крыши, спрофилированных по поверхности, продольным стыком, причем, каждый элемент состоит из двух металлических покровных слоев, разделенных между собой заполнителем, а элементы крыши расположены с зазором между выступающими частями профилей, который загерметизирован уплотнителем, и под выступающей частью профилей на одном элементе крыши в нижнем покровном слое перед зазором вблизи него образовано углубление, в которое входит выполненный в форме основного языкообразного выступа нижний покровный слой другого элемента крыши, и покровные слои элементов крыши в зоне зазора связаны друг с другом посредством болтового соединения, согласно изобретению выполняют заполнение в элементах крыши из пеноматериала, ограничивающего зазор на большей части толщины элементов крыши, болтовое соединение состоит из охватывающего зазор листа, имеющего проходящие вниз наклонно к его продольной стороне боковые части, причем одна боковая часть на одном элементе крыши накрывает проходящую наклонно вверх часть металлического покровного слоя, и другая боковая часть на другом элементе крыши таким же образом накрывает проходящую наклонно вверх часть металлического покровного слоя, причем охватывающий лист прижат к частям элементов посредством проходящего по существу перпендикулярно через элемент крыши и привинчиваемого жестко к несущей конструкции болта, рядом с каждой обращенной от зазо 5 10 15 20 25 30 35 40 45 50 55 ра крыши стороной проходящей наклонно вверх части металлического покровного слоя имеется проходящая наклонно вверх вторая часть в металлическом покровном слое отформованная с образованием желоба, причем в зоне перехода от этой второй части к нижнему поясу отформован паз, в который входит с зацеплением перекрывающее покрытие, причем выступающий на нижнем покровном слое элемента крыши основной языкообразный выступ входит в зацепление с нахлестом снизу в нижний покровный слой другого элемента крыши, а зазор, по меньшей мере, на 60% своей высоты заполнен уплотнителем из высокоэластичного пеноматериала, и этот уплотнитель в поперечном сечении ограничен основным языкообразным выступом нижнего покровного слоя, который размещен с одной стороны зазора на элементе крыши, причем этот основной языкообразный выступ своей вершиной входит в углубление в другом элементе крыши, причем степень проникновения зависит от степени компрессии уплотнителя из высокоэластичного пеноматериала и, кроме того, между частями соединенных элементов крыши, под охватывающим листом предусмотрен компенсационный зазор. Компенсационный зазор заполнен уплотнителем из лекгосжимаемого пеноматериала. Ширина уплотнителя составляет более 25% размера охватывающего листа в перпендикулярном зазору направлении. Соединение снабжено дополнительным языкообразным выступом на нижнем металлическом покровном слое на стороне, противоположной основному языкообразному выступу, и оба выступа расположены на незначительном расстоянии по высоте друг над другом с возможностью соприкосновения друг с другом. Нижняя сторона основного языкообразного выступа расположена на одной высоте с нижней стороной элементов крыши и образует с их поверхностью линию общего схода. Зазор от границы с более высоко расположенным дополнительным языкообразным выступом проходит наклонно вверх, причем наклон направлен от передней стороны языкообразного выступа внутрь элемента крыши, на котором выполнен этот выступ. Проходящий через охватывающий лист болт расположен в зоне верхнего покровного слоя в центре зазора. Между кромкой заканчивающегося в зоне зазора верхнего металлического покровного слоя и кромкой нижнего метал 26802 лического покровного слоя имеется различие по высоте, которое, по меньшей мере, соответствует минимальному различию по высоте между покровными слоями в остальных частях элемента крыши. Наиболее глубокие места желобов расположены на той же высоте, что и поверхность, образованная большей частью верхнего покровного слоя или выше нее. Уплотнитель из высокоэластичного материала перед монтажом приклеен к одной стороне элемента крыши посредством клеящего вещества или изоляционной пены. Перекрывающее покрытие закреплено в пазах, расположенных выше граничащих поверхностей верхних покровных слоев. На нижней стороне перекрывающего покрытия приклеен сильно пружинящий лепсосжимаемый уплотнитель, перекрывающий верхние части выступающих вверх вторых частей выступающих профилей верхних покровных слоев элементов крыши. Расположенный между элементами крыши уплотнитель, в дополнение к ограничивающему его в направлении снизу основному языкообразному выступу, в нижней части зазора значительно сжат в сечении дополнительным языкообразным выступом. Болт для крепления элементов крыши проходит посередине между проходящими вверх частями металлического покровного слоя. Уплотнитель из высокоэластичного материала в зазоре выполнен легкосжимаемым. Уплотнитель из высокоэластичного пеноматериала состоит из пропитанного мягкого пенополиуретана или подобного материала. Точный допуск расположения составных элементов крыши при монтаже зависит от размеров уплотнителя из высокоэластичного материала, находящегося между элементами. Широко применяемое уплотнение, выполненное из пористого пенопласта, имеет недостаток, который заключается в том, что уплотнение впитывает в себя водяной пар, который, достигая внешних холодных областей уплотнителя, конденсируется. Холодные области начинаются где-то от середины уплотнителя и простираются до внешних границ составных элементов крыши. В зимнее время уплотнитель может полностью пропитаться конденсированной водой. Для 5 10 15 20 2S 30 35 40 45 50 55 8 того, чтобы избежать этого, устанавливается заградитель диффузии пара так, что зазор с внутренней стороны защищен посредством наложенных друг на друга выступов, которые сами же закрываются металлическими листами, являющимися водонепроницаемыми. Языкоподобные выступы не мешают при монтаже, потому что они располагаются друг над другом на небольшой высоте и из-за различия в высоте между ними образуется щель {между верхней стороной нижнего выступа и нижней стороной верхнего выступа). Через эту щель может проникать водяной пар, по направлению к уплотнителю, в количестве, не причиняющем вреда. Данную щель можно уменьшить или ликвидировать совсем за счет увеличения давления всех составных элементов крыши в области соединения, если плотнее зажать крепежные болты. Такое предотвращение диффузии является действенным, даже если присутствует хотя бы один языкоподобный выступ, который перекрывает широкий уплотнитель. Данное перекрытие хорошо особенно тогда, когда основной языкоподобный выступ проникает в углубление последующего элемента, и по степени проникновения определяется упругость уплотнения и неточность, допущенную при монтаже. Изобретение поясняется на примере зазора, образуемого при соединении составных элементов крыши, направленного наклонно вверх. Оно применимо также и при вертикально расположенном зазоре, если один или два крепежных болта проходят вертикально сквозь составные элементы крыши рядом с зазором вне области расположения уплотнителя из высокоэластичного материала. Проходящие наклонно зазоры имеют преимущество в том, что отверстие для крепежного болта можно просверлить, не задевая уплотнитель, и намного легче, чем в сильно пружинящем уплотнителе. Отверстие для крепежного болта, которое должно сверлиться при монтаже, может быть сделано легче, если начинать сверлить вертикально сверху в щели, через легко просверливаемый пенопласт элемента крыши 1, и снизу в отверстии, которое образуется углублением элемента и языкообразным выступом элемента. Для облегчения попадания сверла в отверстие в металлическом покрытии, над отверстием выполнена углубленная канавка. Уплотнитель из высокоэластичного материала, расположенный между двумя сое 26802 тавными элементами крыши 1, 2, может состоять из нескольких частей, например, из двух. В верхней области уплотнитель может вообще отсутствовать или состоять из пенопласта, который не является высокоэластичным, но легкосжимаемым. Такие теплоизолирующие материалы недороги. Тот недостаток, что из-за низкой эластичности образуется узкая щель, не имеет значения в свете теплоизоляции, поскольку в этой узкой щели не возникает заметной конвекции воздуха. Если будет использован дешевый малоэластичный пенопласт, то зазор будет в достаточной степени закрыт. Пазы для фиксации металлического перекрывающего покрытия, защищающего область зазора, располагаются выше, чем уровень верхнего металлического покрытия, что является надежной защитой от дождя, вследствие этого увеличивается срок службы составных элементов крыши. На фиг. 1 схематически изображены детали элементов крыши; на фиг. 2 - то же, в процессе монтажа; на фиг. 3 соединение элементов крыши после монтажа, поперечное сечение. На фиг. 1 показано сечение правой стороны элемента крыши 1 и левой стороны элемента крышки 2, при стыковке указанных элементов крыши образуется зазор 3, который перекрывается охватывающим листом 4, а также показано перекрывающее покрытие 5. Элементы крыши 1, 2 состоят из металлического верхнего покровного слоя 6 и нижнего покровного слоя 7, которые разделены между собой заполнением 8 из пеноматериала, поверхности элементов крыши 1, 2 спрофилированы на поверхности для обеспечения их соединения, причем верхний покровный слой 6 имеет выступающие части профилей 9, 10, состоящие из нижних поясов 11, 12, проходящих наклонно вверх частей 13, 14, отформованных желобов 15, 16 между этими частями и проходящими наклонно вверх вторыми частями 17, 18. В зоне пеоехода от переходящих наклонно вверх вторых частей 17, 18 к нижним поясам 11, 12 отсЬормованы пазы 19, расположенные выше граничащих с ними поверхностей верхнего покровного слоя 6. В нижнем покровном слое 7 элемента крыши 1 спрофилировано углубление 20, переходящее в дополнительный языкообразный выступ 21, а в нижнем покровном слое элемента крыши 2 спрофилирован основной языкообразный выступ 22. 5 10 15 20 25 30 35 40 45 50 55 10 Охватывающий лист 4 имеет проходящие вниз наклонно к его продольной стороне, как показано на фиг. 1, боковые части 23, 24. У перекрывающего покрытия 5 на нижней стороне приклеен сильно пружинящий легкосжимаемый уплотнитель 25. Перед монтажом к одной стороне элемента крыши 2 (как показано на фиг. 1) приклеен уплотнитель 26 из высокоэластичного материала посредством клеящего вещества или изоляционной пены, причем эти стороны на элементах крыши предпочтительно выполняются наклонными. На фиг. 2-3 представлена стадия монтажа. Составные элементы крыши 1 и 2 укладываются вначале на стропила или прочие крепежные балки. Элементы, длина -которых свыше 10 метров, перемещаются при помощи крана. Элементы крыши 1 и 2, согласно фиг. 1, располагаются на крепежной балке на определенном расстоянии. Далее при содействии вспомогательной рабочей силы элементы крыши 1 и 2 сдвигаются так, чтобы они образовывали зазор 3, как изображено на фиг. 3, при этом основной языкообразный выступ 22 входит в углубление 20 в дру-, гом элементе крыши 1, причем степень проникновения зависит от степени компрессии уплотнителя 26. В нижней части зазора 3 уплотнитель 26 значительни сжимается дополнительным языкообразным выступом 21, таким образом уплотнитель 26 из высокоэластичного пеноматериала, например, из пенопласта, впрессовывается в нижней области зазора 3 существенно сильнее, чем в верхней области. Далее элементы крыши 1 и 2 присоединяются друг к другу при помощи крепежного соединения. Для этой цели охватывающий лист 4 посредством болта 27 прижимается к низу, перекрывая зазор 3. Охватывающий лист 4 проходящими наклонно вниз боковыми частями 23 и 24 оказывает давление на проходящие наклонно вверх части 13 и 14, выполненные на выступающих частях профилей 9 и 10 металлического верхнего покровного слоя 6. За счет выполнения контактных поверхностей наклонными элементами крыши 1 и 2 сильнее прижимаются друг к другу, и уплотнитель 26 также получает дополнительную силу сжатия. Зазор и крепежное соединение защищаются перекрывающим покрытием 5 от дождевой воды, которое крепится упруго за пазы 19. При сильном ветре дождевые капли могут проникать через щель 28 к крепежному соединению. Это важно потому, что щель 26802 11 28 загерметизирована очень эластичным уплотнителем 25. Это уплотнение 25 может быть помещено в любом месте щели. Наиболее предпочтительно, если он расположен в верхней области щели. Изображенный на фиг. 2 уплотнитель 25 служит одновременно теплоизоляцией для перекрывающего покрытия 5. Очень важно, чтобы между возвышающимися (вверх) частями 13, 14 и 17, 18 составных элементов крыш 1, 2 находились желоба 15 и 16. В случае, если, например, уплотнитель 25 при транспортировке поврежден, то проникающая вода отводится через желоба 15, 16, которые после монтажа повторяют форму наклона крыши. Будет преимуществом, если проходящие наклонно вверх вторые части 17 и 18 выше проходящих наклонно вверх частей 13 и 14. Данное превышение является не обязательным, если перекрывающее покрытие 5 имеет форму свода для того, чтобы предоставить необходимую высоту для размещения головки болта. После того, как элементы крыши 1 и 2 установлены, согласно фиг. 3 просверливается отверстие для крепежного болта 27. Пенопластовый заполнитель 8 просверливается легко. Крепежный болт 27 предпочтительно проходит сквозь отверстие 29, образованное за счет основного языкоподобного выступа 22 и углубления 30. Для того, чтобы легче было попасть сверлом в отверстие 29, в нижнем метал Фиг. I 10 15 20 25 30 35 12 лическом покровном слое 7, выполнено углубление 20. Большая часть зазора 3 ограничивается непосредственно пенопластовым заполнителем 8. Уплотнитель 26, по меньшей мере, на 60% высоты заполняющий зазор 3, приклеивается сравнительно легко к заполнителю 8 элементов крыши 1, 2, если зазор проходит прямолинейно и ровно. Уплотнитель 26 не годится для сквозного сверления, поэтому является преимуществом, если зазор 3 проходит наклонно вверх. В верхней области зазора 3 уплотнитель 26 может отсутствовать совсем, так, что его не нужно сверлить. Уплотнитель 26 не нужно сплющивать в верхней части, там он будет служить только термоизолятором и должен предотвращать конвекцию воздуха, а в нижней области, напротив, сильно сжатый уплотнитель должен также предотвратить диффузию пара. Между соединенными элементами крыши 1, 2 под охватывающим листом 4 предусмотрен компенсационный зазор 31, заполненный уплотнителем из легкосжимаемого пеноматериала. В нижнем металлическом покровном слое 7 целесообразно выполнить небольшие гофры 32 для увеличения жидкости. Данные гофры проходят под углом 90е к зазору 3. Увеличение жесткости способствует возникновению требуемых сил во внутренней области конструкции, которые направлены на сжатие уплотнителя 26. 26802 Фиг. 2 7^30 Фиг. 3 Упорядник Техред М. Келемеш Коректор О. Обручар Замовлення 530 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
