Пристрій для відображення на екрані електронно-променевої трубки символів, які виділяються з поліграми

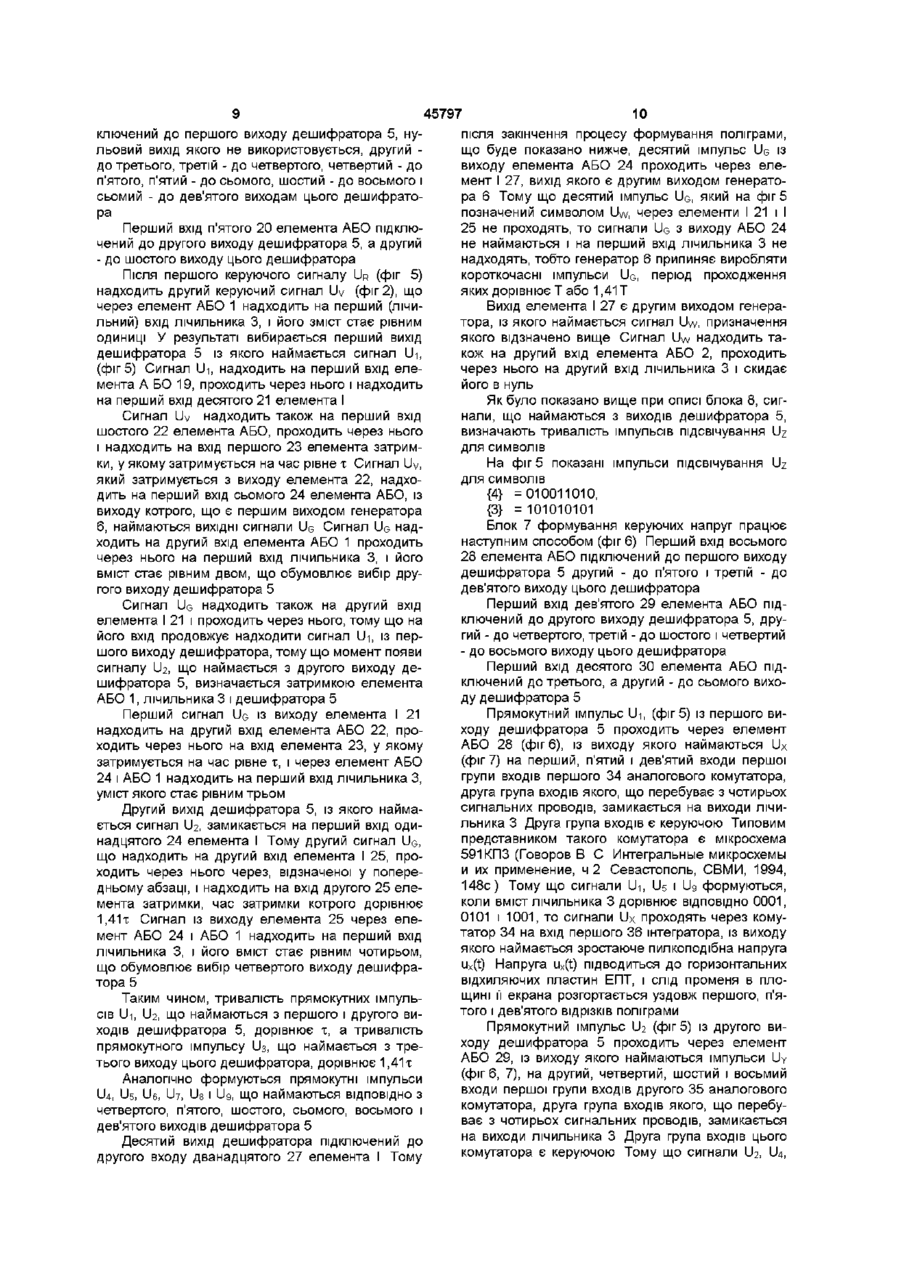

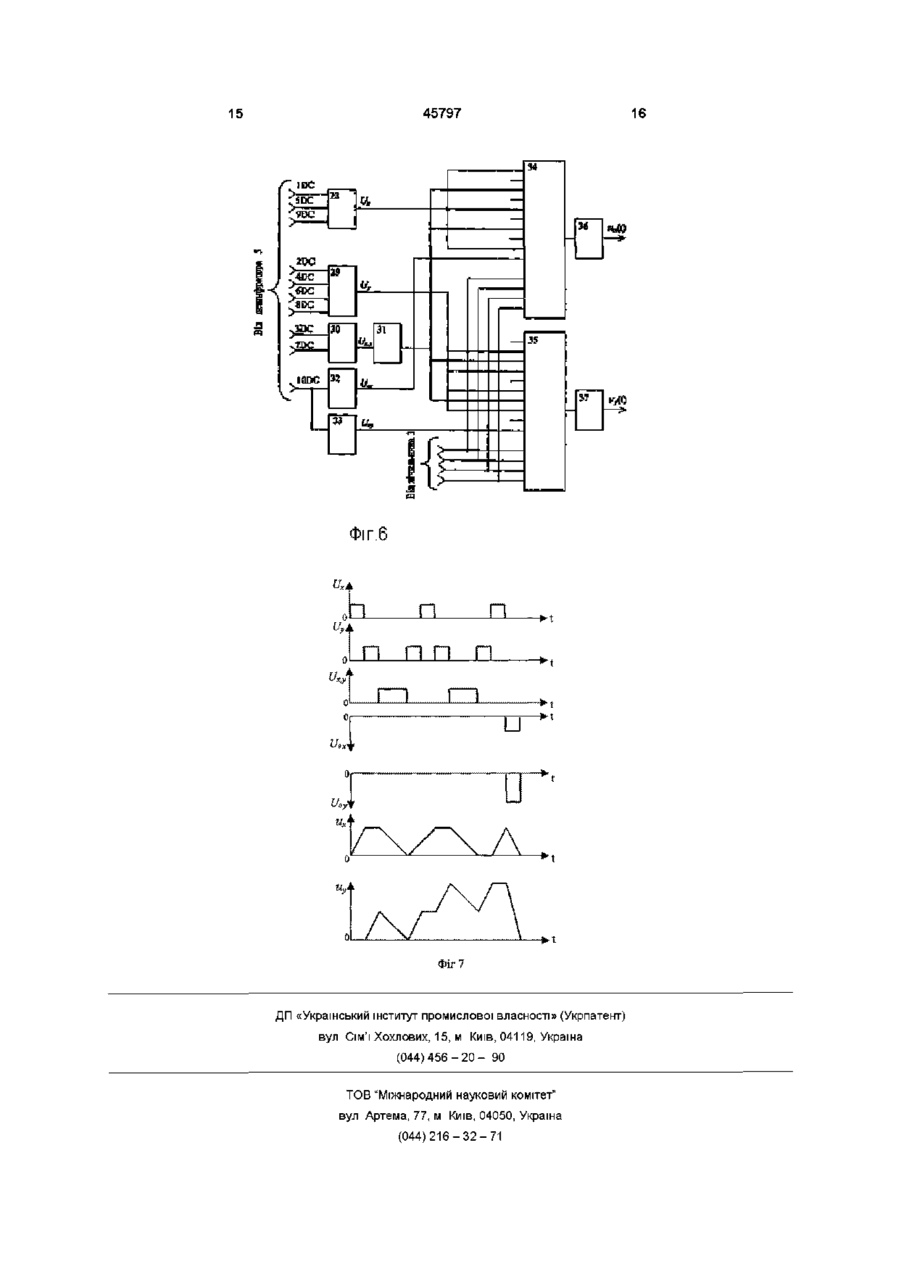

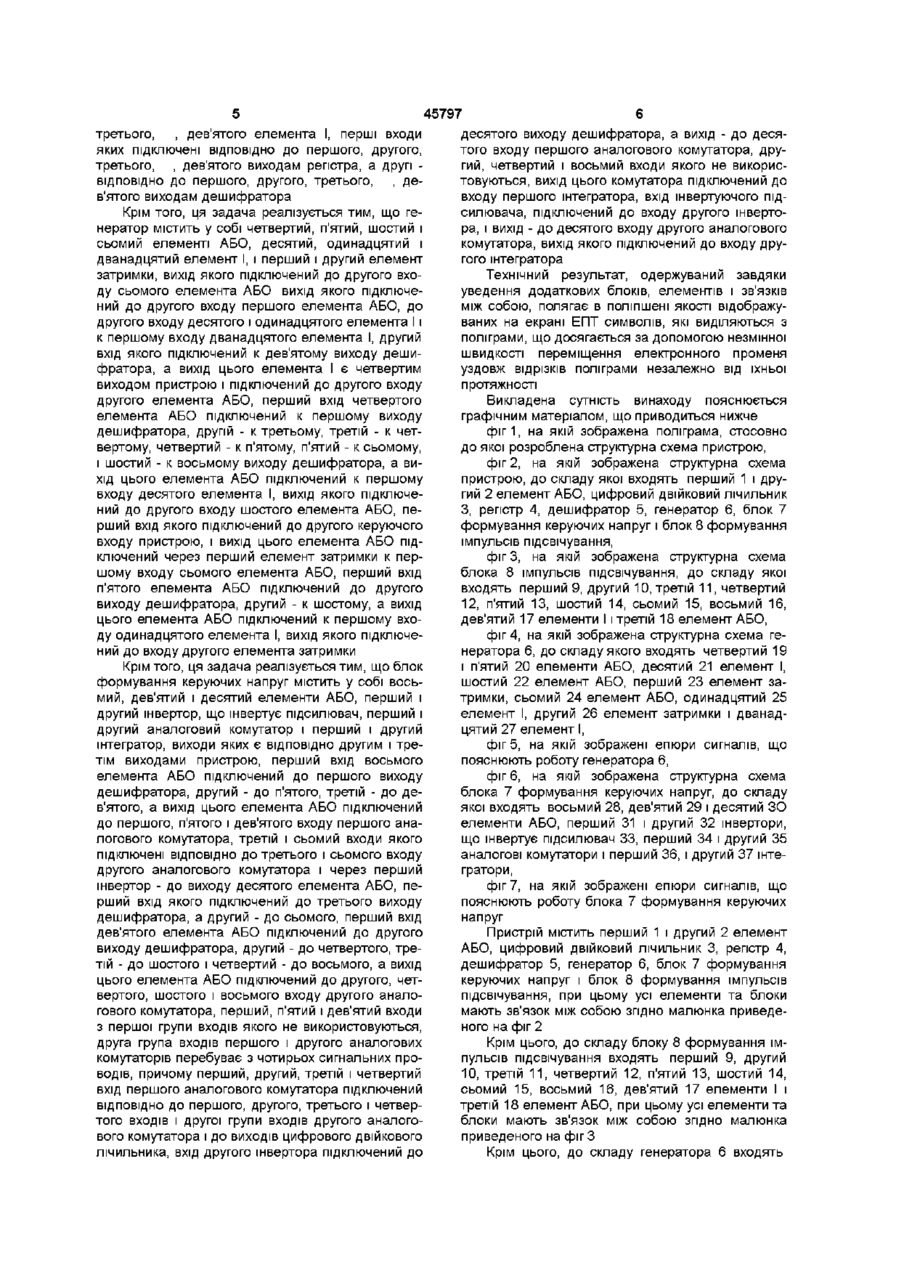

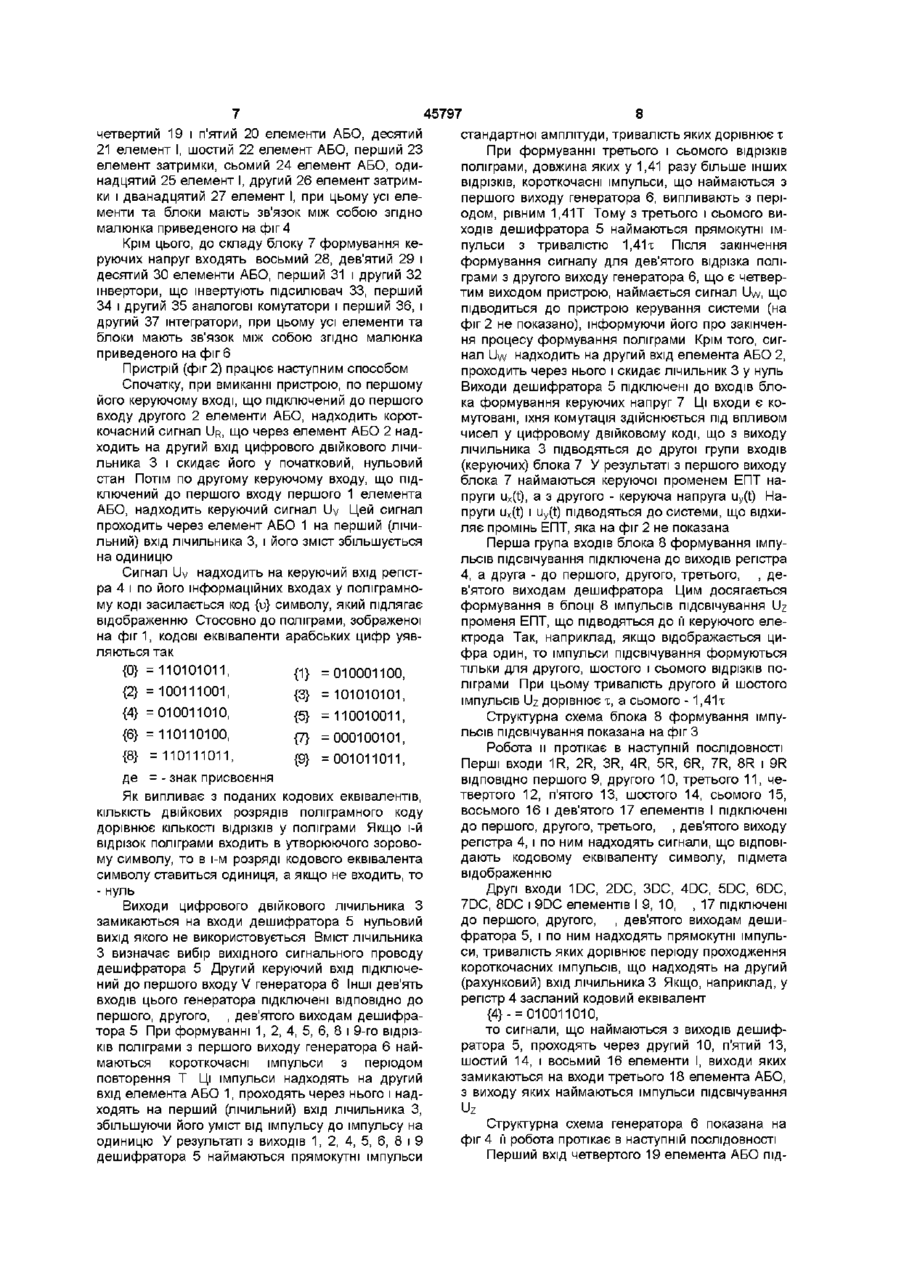

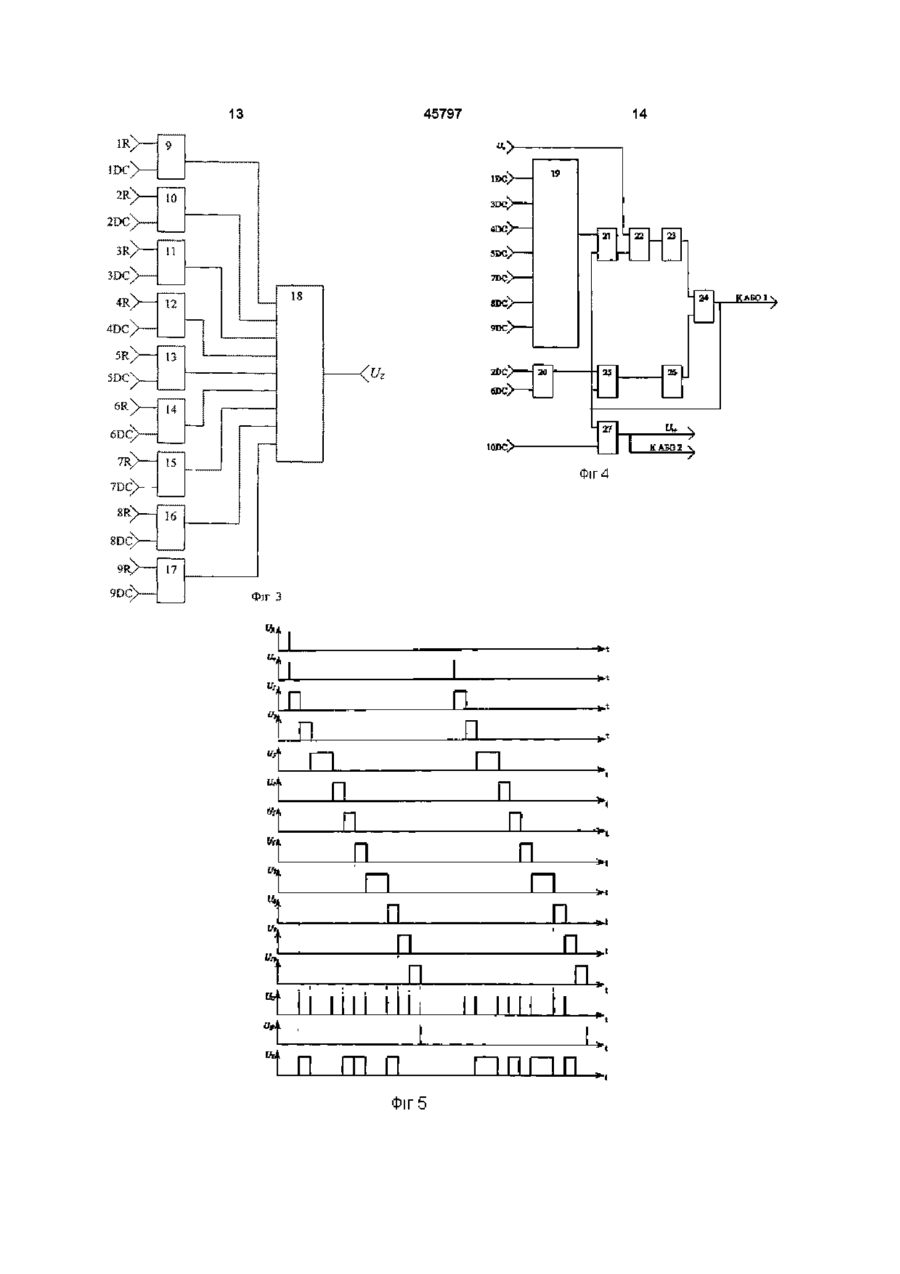

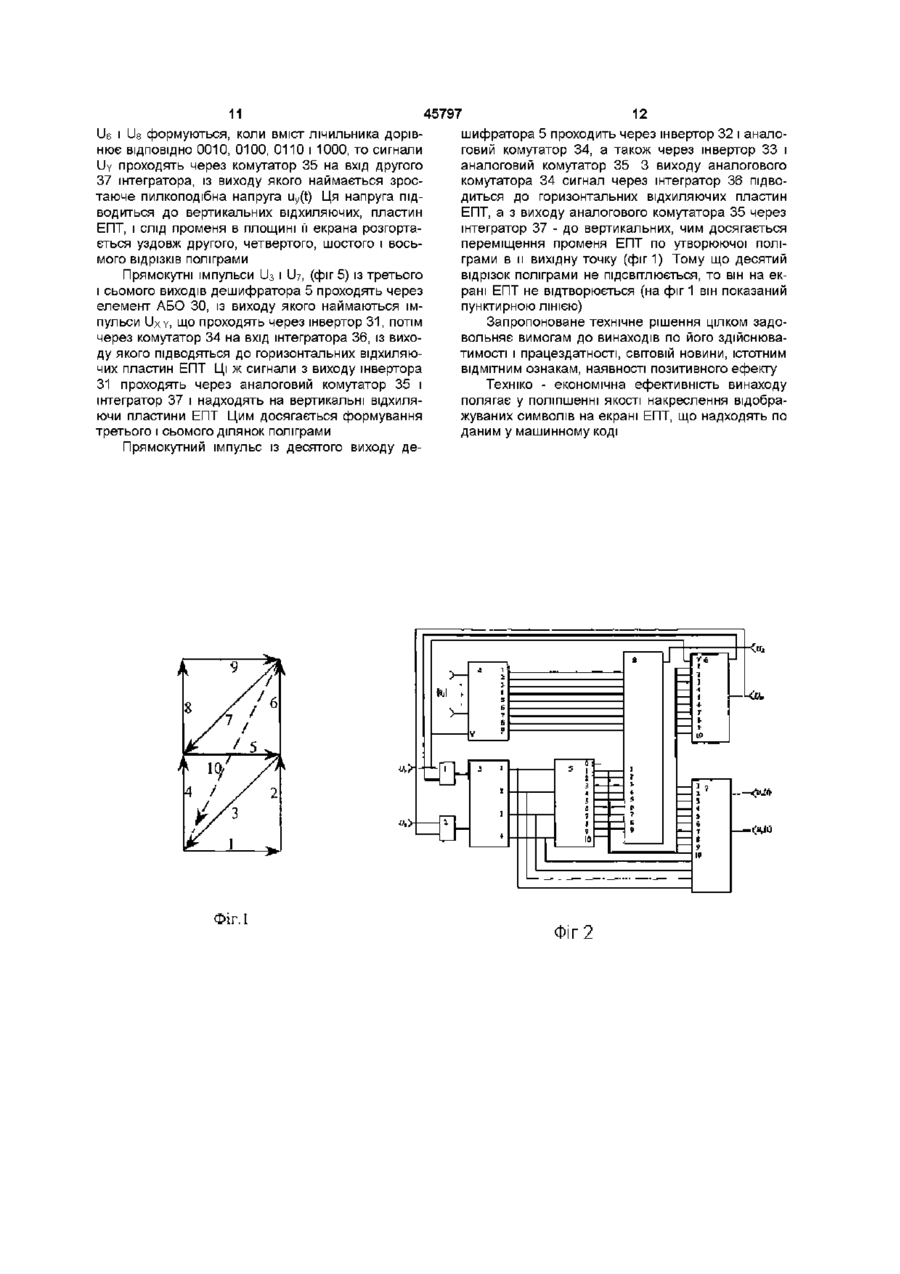

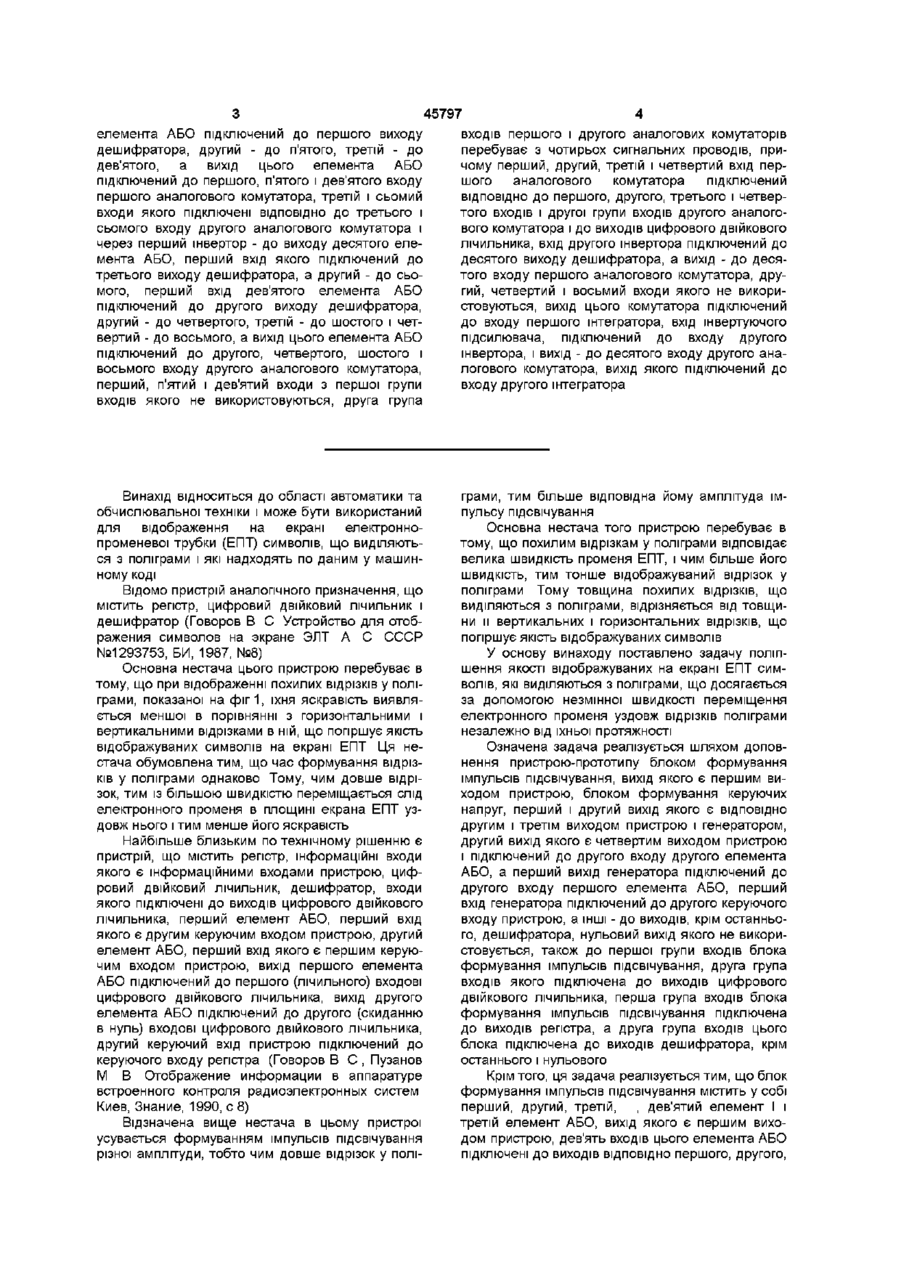

1 Пристрій для відображення на екрані електронно-променевої трубки символів, які виділяються з пол іграми, що містить регістр, інформаційні входи якого є інформаційними входами пристрою, цифровий двійковий лічильник, дешифратор, входи якого підключені до виходів цифрового двійкового лічильника, перший елемент АБО, перший вхід якого є другим керуючим входом пристрою, другий елемент АБО, перший вхід якого є першим керуючим входом пристрою, вихід першого елемента АБО підключений до першого (лічильного) входу цифрового двійкового лічильника, вихід другого елемента АБО підключений до другого (скиданню в нуль) входу цифрового двійкового лічильника, другий керуючий вхід пристрою підключений до керуючого входу регістра, який відрізняється тим, що він доповнений блоком формування імпульсів підсвічування, вихід якого є першим виходом пристрою, блоком формування керуючих напруг, перший і другий вихід якого є ВІДПОВІДНО другим і третім виходом пристрою і генератором, другий вихід якого є четвертим виходом пристрою і підключений до другого входу другого елемента АБО, а перший вихід генератора підключений до другого входу першого елемента АБО, перший вхід генератора підключений до другого керуючого входу пристрою, а ІНШІ - до виходів, крім останнього, дешифратора, нульовий вихід якого не використовується, також до першої групи входів блока формування імпульсів підсвічування, друга група входів якого підключена до виходів цифрового двійкового лічильника, перша група входів блока формування імпульсів підсвічування підключена до виходів регістра, а друга група входів цього блока підключена до виходів дешифратора, крім останнього і нульового 2 Пристрій по п 1, який відрізняється тим, що блок формування імпульсів підсвічування містить у собі перший, другий, третій, , дев'ятий елемент І і третій елемент АБО, вихід якого є першим виходом пристрою, дев'ять входів цього елемента АБО підключені до виходів ВІДПОВІДНО першого, другого, третього, , дев'ятого елемента І, перші входи яких підключені ВІДПОВІДНО до першого, другого, третього, , дев'ятого виходам регістра, а другі - ВІДПОВІДНО до першого, другого, третього, , дев'ятого виходам дешифратора 3 Пристрій по п 1, який відрізняється тим, що генератор містить у собі четвертий, п'ятий, шостий і сьомий елементи АБО, десятий, одинадцятий і дванадцятий елемент І, і перший і другий елемент затримки, вихід якого підключений до другого входу сьомого елемента АБО, вихід якого підключений до другого входу першого елемента АБО, до другого входу десятого і одинадцятого елемента І і до першого входу дванадцятого елемента І, другий вхід якого підключений до дев'ятого виходу дешифратора, а вихід цього елемента І є четвертим виходом пристрою і підключений до другого входу другого елемента АБО, перший вхід четвертого елемента АБО підключений до першого виходу дешифратора, другий - до третього, третій - до четвертого, четвертий - до п'ятого, п'ятий - до сьомого, і шостий до восьмого виходу дешифратора, а вихід цього елемента АБО підключений до першого входу десятого елемента І, вихід якого підключений до другого входу шостого елемента АБО, перший вхід якого підключений до другого керуючого входу пристрою, і вихід цього елемента АБО підключений через перший елемент затримки до першого входу сьомого елемента АБО, перший вхід п'ятого елемента АБО підключений до другого виходу дешифратора, другий - до шостого, а вихід цього елемента АБО підключений до першого входу одинадцятого елемента І, вихід якого підключений до входу другого елемента затримки 4 Пристрій по п 1, який відрізняється тим, що блок формування керуючих напруг містить у собі восьмий, дев'ятий і десятий елементи АБО, перший і другий інвертор, що інвертує підсилювач, перший і другий аналоговий комутатор і перший і другий інтегратор, виходи яких є ВІДПОВІДНО другим і третім виходами пристрою, перший вхід восьмого 1 ю 45797 елемента АБО підключений до першого виходу дешифратора, другий - до п'ятого, третій - до дев'ятого, а вихід цього елемента АБО підключений до першого, п'ятого і дев'ятого входу першого аналогового комутатора, третій і сьомий входи якого підключені ВІДПОВІДНО до третього і сьомого входу другого аналогового комутатора і через перший інвертор - до виходу десятого елемента АБО, перший вхід якого підключений до третього виходу дешифратора, а другий - до сьомого, перший вхід дев'ятого елемента АБО підключений до другого виходу дешифратора, другий - до четвертого, третій - до шостого і четвертий - до восьмого, а вихід цього елемента АБО підключений до другого, четвертого, шостого і восьмого входу другого аналогового комутатора, перший, п'ятий і дев'ятий входи з першої групи входів якого не використовуються, друга група входів першого і другого аналогових комутаторів перебуває з чотирьох сигнальних проводів, причому перший, другий, третій і четвертий вхід першого аналогового комутатора підключений ВІДПОВІДНО до першого, другого, третього і четвертого входів і другої групи входів другого аналогового комутатора і до виходів цифрового двійкового лічильника, вхід другого інвертора підключений до десятого виходу дешифратора, а вихід - до десятого входу першого аналогового комутатора, другий, четвертий і восьмий входи якого не використовуються, вихід цього комутатора підключений до входу першого інтегратора, вхід інвертуючого підсилювача, підключений до входу другого інвертора, і вихід - до десятого входу другого аналогового комутатора, вихід якого підключений до входу другого інтегратора Винахід відноситься до області автоматики та обчислювальної техніки і може бути використаний для відображення на екрані електроннопроменевої трубки (ЕПТ) символів, що виділяються з поліграми і які надходять по даним у машинному коді Відомо пристрій аналогічного призначення, що містить регістр, цифровий двійковий лічильник і дешифратор (Говоров В С Устройство для отображения символов на экране ЭЛТ А С СССР №1293753, БИ, 1987, №8) Основна нестача цього пристрою перебуває в тому, що при відображенні похилих відрізків у поліграми, показаної на фіг1, їхня яскравість виявляється меншої в порівнянні з горизонтальними і вертикальними відрізками в ній, що погіршує якість відображуваних символів на екрані ЕПТ Ця нестача обумовлена тим, що час формування відрізків у поліграми однаково Тому, чим довше відрізок, тим із більшою швидкістю переміщається слід електронного променя в площині екрана ЕПТ уздовж нього і тим менше його яскравість Найбільше близьким по технічному рішенню є пристрій, що містить регістр, інформаційні входи якого є інформаційними входами пристрою, цифровий двійковий лічильник, дешифратор, входи якого підключені до виходів цифрового двійкового лічильника, перший елемент АБО, перший вхід якого є другим керуючим входом пристрою, другий елемент АБО, перший вхід якого є першим керуючим входом пристрою, вихід першого елемента АБО підключений до першого (лічильного) входові цифрового двійкового лічильника, вихід другого елемента АБО підключений до другого (скиданню в нуль) входові цифрового двійкового лічильника, другий керуючий вхід пристрою підключений до керуючого входу регістра (Говоров В С , Пузанов М В Отображение информации в аппаратуре встроенного контроля радиоэлектронных систем Киев, Знание, 1990, с 8) грами, тим більше відповідна йому амплітуда імпульсу підсвічування Основна нестача того пристрою перебуває в тому, що похилим відрізкам у поліграми відповідає велика швидкість променя ЕПТ, і чим більше його швидкість, тим тонше відображуваний відрізок у поліграми Тому товщина похилих відрізків, що виділяються з поліграми, відрізняється від товщини и вертикальних і горизонтальних відрізків, що погіршує якість відображуваних символів У основу винаходу поставлено задачу поліпшення якості відображуваних на екрані ЕПТ символів, які виділяються з поліграми, що досягається за допомогою незмінної швидкості переміщення електронного променя уздовж відрізків поліграми незалежно від їхньої протяжності Означена задача реалізується шляхом доповнення пристрою-прототипу блоком формування імпульсів підсвічування, вихід якого є першим виходом пристрою, блоком формування керуючих напруг, перший і другий вихід якого є ВІДПОВІДНО другим і третім виходом пристрою і генератором, другий вихід якого є четвертим виходом пристрою і підключений до другого входу другого елемента АБО, а перший вихід генератора підключений до другого входу першого елемента АБО, перший вхід генератора підключений до другого керуючого входу пристрою, а ІНШІ - до виходів, крім останнього, дешифратора, нульовий вихід якого не використовується, також до першої групи входів блока формування імпульсів підсвічування, друга група входів якого підключена до виходів цифрового двійкового лічильника, перша група входів блока формування імпульсів підсвічування підключена до виходів регістра, а друга група входів цього блока підключена до виходів дешифратора, крім останнього і нульового Відзначена вище нестача в цьому пристрої усувається формуванням імпульсів підсвічування різної амплітуди, тобто чим довше відрізок у полі Крім того, ця задача реалізується тим, що блок формування імпульсів підсвічування містить у собі перший, другий, третій, , дев'ятий елемент І і третій елемент АБО, вихід якого є першим виходом пристрою, дев'ять входів цього елемента АБО підключені до виходів ВІДПОВІДНО першого, другого, 45797 десятого виходу дешифратора, а вихід - до десятретього, , девятого елемента І, перші входи того входу першого аналогового комутатора, друяких підключені ВІДПОВІДНО до першого, другого, гий, четвертий і восьмий входи якого не використретього, , дев'ятого виходам регістра, а другі товуються, вихід цього комутатора підключений до ВІДПОВІДНО до першого, другого, третього, , девходу першого інтегратора, вхід інвертуючого підв'ятого виходам дешифратора силювача, підключений до входу другого інвертоКрім того, ця задача реалізується тим, що гера, і вихід - до десятого входу другого аналогового нератор містить у собі четвертий, п'ятий, шостий і комутатора, вихід якого підключений до входу друсьомий елементі АБО, десятий, одинадцятий і гого інтегратора дванадцятий елемент І, і перший і другий елемент затримки, вихід якого підключений до другого вхоТехнічний результат, одержуваний завдяки ду сьомого елемента АБО вихід якого підключеуведення додаткових блоків, елементів і зв'язків ний до другого входу першого елемента АБО, до МІЖ собою, полягає в поліпшені якості відображудругого входу десятого і одинадцятого елемента І і ваних на екрані ЕПТ символів, які виділяються з к першому входу дванадцятого елемента І, другий поліграми, що досягається за допомогою незмінної вхід якого підключений к дев'ятому виходу дешишвидкості переміщення електронного променя фратора, а вихід цього елемента І є четвертим уздовж відрізків поліграми незалежно від їхньої виходом пристрою і підключений до другого входу протяжності другого елемента АБО, перший вхід четвертого Викладена сутність винаходу пояснюється елемента АБО підключений к першому виходу графічним матеріалом, що приводиться нижче дешифратора, другій - к третьому, третій - к четфіг1, на якій зображена поліграма, стосовно вертому, четвертий - к п'ятому, п'ятий - к сьомому, до якої розроблена структурна схема пристрою, і шостий - к восьмому виходу дешифратора, а вифіг 2, на якій зображена структурна схема хід цього елемента АБО підключений к першому пристрою, до складу якої входять перший 1 і друвходу десятого елемента І, вихід якого підключегий 2 елемент АБО, цифровий двійковий лічильник ний до другого входу шостого елемента АБО, пеЗ, регістр 4, дешифратор 5, генератор 6, блок 7 рший вхід якого підключений до другого керуючого формування керуючих напруг і блок 8 формування входу пристрою, і вихід цього елемента АБО підімпульсів підсвічування, ключений через перший елемент затримки к перфіг 3, на якій зображена структурна схема шому входу сьомого елемента АБО, перший вхід блока 8 імпульсів підсвічування, до складу якої п'ятого елемента АБО підключений до другого входять перший 9, другий 10, третій 11, четвертий виходу дешифратора, другий - к шостому, а вихід 12, п'ятий 13, шостий 14, сьомий 15, восьмий 16, цього елемента АБО підключений к першому входев'ятий 17 елементи І і третій 18 елемент АБО, ду одинадцятого елемента І, вихід якого підключефіг 4, на якій зображена структурна схема гений до входу другого елемента затримки нератора 6, до складу якого входять четвертий 19 і п'ятий 20 елементи АБО, десятий 21 елемент І, Крім того, ця задача реалізується тим, що блок шостий 22 елемент АБО, перший 23 елемент заформування керуючих напруг містить у собі восьтримки, сьомий 24 елемент АБО, одинадцятий 25 мий, дев'ятий і десятий елементи АБО, перший і елемент І, другий 26 елемент затримки і дванаддругий інвертор, що інвертує підсилювач, перший і цятий 27 елемент І, другий аналоговий комутатор і перший і другий інтегратор, виходи яких є ВІДПОВІДНО другим і трефіг 5, на якій зображені епюри сигналів, що тім виходами пристрою, перший вхід восьмого пояснюють роботу генератора 6, елемента АБО підключений до першого виходу фіг 6, на якій зображена структурна схема дешифратора, другий - до п'ятого, третій - до деблока 7 формування керуючих напруг, до складу в'ятого, а вихід цього елемента АБО підключений якої входять восьмий 28, дев'ятий 29 і десятий ЗО до першого, п'ятого і дев'ятого входу першого анаелементи АБО, перший 31 і другий 32 інвертори, логового комутатора, третій і сьомий входи якого що інвертує підсилювач 33, перший 34 і другий 35 підключені ВІДПОВІДНО до третього і сьомого входу аналогові комутатори і перший 36, і другий 37 інтедругого аналогового комутатора і через перший гратори, інвертор - до виходу десятого елемента АБО, пефіг 7, на якій зображені епюри сигналів, що рший вхід якого підключений до третього виходу пояснюють роботу блока 7 формування керуючих дешифратора, а другий - до сьомого, перший вхід напруг дев'ятого елемента АБО підключений до другого Пристрій містить перший 1 і другий 2 елемент виходу дешифратора, другий - до четвертого, треАБО, цифровий двійковий лічильник 3, регістр 4, тій - до шостого і четвертий - до восьмого, а вихід дешифратор 5, генератор 6, блок 7 формування цього елемента АБО підключений до другого, четкеруючих напруг і блок 8 формування імпульсів вертого, шостого і восьмого входу другого аналопідсвічування, при цьому усі елементи та блоки гового комутатора, перший, п'ятий і дев'ятий входи мають зв'язок між собою згідно малюнка приведез першої групи входів якого не використовуються, ного на фіг 2 друга група входів першого і другого аналогових Крім цього, до складу блоку 8 формування імкомутаторів перебуває з чотирьох сигнальних пропульсів підсвічування входять перший 9, другий водів, причому перший, другий, третій і четвертий 10, третій 11, четвертий 12, п'ятий 13, шостий 14, вхід першого аналогового комутатора підключений сьомий 15, восьмий 16, дев'ятий 17 елементи І і ВІДПОВІДНО до першого, другого, третього і четвертретій 18 елемент АБО, при цьому усі елементи та того входів і другої групи входів другого аналогоблоки мають зв'язок між собою згідно малюнка вого комутатора і до виходів цифрового двійкового приведеного на фіг З лічильника, вхід другого інвертора підключений до Крім цього, до складу генератора 6 входять 45797 четвертий 19 і п'ятий 20 елементи АБО, десятий 21 елемент І, шостий 22 елемент АБО, перший 23 елемент затримки, сьомий 24 елемент АБО, одинадцятий 25 елемент І, другий 26 елемент затримки і дванадцятий 27 елемент І, при цьому усі елементи та блоки мають зв'язок між собою згідно малюнка приведеного на фіг 4 Крім цього, до складу блоку 7 формування керуючих напруг входять восьмий 28, дев'ятий 29 і десятий ЗО елементи АБО, перший 31 і другий 32 інвертори, що інвертують підсилювач 33, перший 34 і другий 35 аналогові комутатори і перший 36, і другий 37 інтегратори, при цьому усі елементи та блоки мають зв'язок між собою згідно малюнка приведеного на фіг 6 Пристрій (фіг 2) працює наступним способом Спочатку, при вмиканні пристрою, по першому його керуючому вході, що підключений до першого входу другого 2 елементи АБО, надходить короткочасний сигнал UR, ЩО через елемент АБО 2 надходить на другий вхід цифрового двійкового лічильника 3 і скидає його у початковий, нульовий стан Потім ПО другому керуючому входу, що підключений до першого входу першого 1 елемента АБО, надходить керуючий сигнал Uv Цей сигнал проходить через елемент АБО 1 на перший (лічильний) вхід лічильника 3, і його зміст збільшується на одиницю Сигнал Uv надходить на керуючий вхід регістра 4 і по його інформаційних входах у поліграмному коді засилається код {и} символу, який підлягає відображенню Стосовно до поліграми, зображеної на фіг1, кодові еквіваленти арабських цифр уявляються так {0} = 110101011, {1} =010001100, {2} = 100111001, {3} =101010101, {4} = 0 1 0 0 1 1 0 1 0 , {5} =110010011, {6} = 110110100, {7} =000100101, {8} {9} =001011011, =110111011, де = - знак присвоєння Як випливає з поданих кодових еквівалентів, КІЛЬКІСТЬ двійкових розрядів поліграмного коду дорівнює КІЛЬКОСТІ відрізків у поліграми Якщо і-й відрізок поліграми входить в утворюючого зоровому символу, то в і-м розряді кодового еквівалента символу ставиться одиниця, а якщо не входить, то - нуль Виходи цифрового двійкового лічильника З замикаються на входи дешифратора 5 нульовий вихід якого не використовується Вміст лічильника З визначає вибір вихідного сигнального проводу дешифратора 5 Другий керуючий вхід підключений до першого входу V генератора 6 Інші дев'ять входів цього генератора підключені ВІДПОВІДНО ДО першого, другого, , дев'ятого виходам дешифратора 5 При формуванні 1, 2, 4, 5, 6, 8 і 9-го відрізків поліграми з першого виходу генератора 6 наймаються короткочасні імпульси з періодом повторення Т Ці імпульси надходять на другий вхід елемента АБО 1, проходять через нього і надходять на перший (лічильний) ВХІД лічильника З, збільшуючи його уміст від імпульсу до імпульсу на одиницю У результаті з виходів 1, 2, 4, 5, 6, 8 і 9 дешифратора 5 наймаються прямокутні імпульси 8 стандартної амплітуди, тривалість яких дорівнює х При формуванні третього і сьомого відрізків поліграми, довжина яких у 1,41 разу більше інших відрізків, короткочасні імпульси, що наймаються з першого виходу генератора 6, випливають з періодом, рівним 1.41Т Тому з третього і сьомого виходів дешифратора 5 наймаються прямокутні імпульси з тривалістю 1,41т Після закінчення формування сигналу для дев'ятого відрізка поліграми з другого виходу генератора 6, що є четвертим виходом пристрою, наймається сигнал Uw, що підводиться до пристрою керування системи (на фіг 2 не показано), інформуючи його про закінчення процесу формування поліграми Крім того, сигнал Uw надходить на другий вхід елемента АБО 2, проходить через нього і скидає лічильник 3 у нуль Виходи дешифратора 5 підключені до входів блока формування керуючих напруг 7 Ці входи є комутовані, їхня комутація здійснюється під впливом чисел у цифровому двійковому коді, що з виходу лічильника 3 підводяться до другої групи входів (керуючих) блока 7 У результаті з першого виходу блока 7 наймаються керуючої променем ЕПТ напруги ux(t), а з другого - керуюча напруга uy(t) Напруги ux(t) і uy(t) підводяться до системи, що відхиляє промінь ЕПТ, яка на фіг 2 не показана Перша група входів блока 8 формування імпульсів підсвічування підключена до виходів регістра 4, а друга - до першого, другого, третього, , дев'ятого виходам дешифратора Цим досягається формування в блоці 8 імпульсів підсвічування Uz променя ЕПТ, що підводяться до її керуючого електрода Так, наприклад, якщо відображається цифра один, то імпульси підсвічування формуються тільки для другого, шостого і сьомого відрізків поліграми При цьому тривалість другого й шостого імпульсів Uz дорівнює х, а сьомого - 1,41т Структурна схема блока 8 формування імпульсів підсвічування показана на фіг З Робота и протікає в наступній ПОСЛІДОВНОСТІ Перші входи 1R, 2R, 3R, 4R, 5R, 6R, 7R, 8R і 9R ВІДПОВІДНО першого 9, другого 10, третього 11, четвертого 12, п'ятого 13, шостого 14, сьомого 15, восьмого 16 і дев'ятого 17 елементів І підключені до першого, другого, третього, , дев'ятого виходу регістра 4, і по ним надходять сигнали, що відповідають кодовому еквіваленту символу, підмета відображенню Другі входи 1DC, 2DC, 3DC, 4DC, 5DC, 6DC, 7DC, 8DC і 9DC елементів І 9, 10, , 17 підключені до першого, другого, , дев'ятого виходам дешифратора 5, і по ним надходять прямокутні імпульси, тривалість яких дорівнює періоду проходження короткочасних імпульсів, що надходять на другий (рахунковий) вхід лічильника 3 Якщо, наприклад, у регістр 4 засланий кодовий еквівалент {4}- = 010011010, то сигнали, що наймаються з виходів дешифратора 5, проходять через другий 10, п'ятий 13, шостий 14, і восьмий 16 елементи І, виходи яких замикаються на входи третього 18 елемента АБО, з виходу яких наймаються імпульси підсвічування Uz Структурна схема генератора 6 показана на фіг 4 її робота протікає в наступній ПОСЛІДОВНОСТІ Перший вхід четвертого 19 елемента АБО під 10 45797 ключений до першого виходу дешифратора 5, нупісля закінчення процесу формування поліграми, льовий вихід якого не використовується, другий що буде показано нижче, десятий імпульс UG ІЗ до третього, третій - до четвертого, четвертий - до виходу елемента АБО 24 проходить через елеп'ятого, п'ятий - до сьомого, шостий - до восьмого і мент І 27, вихід якого є другим виходом генератосьомий - до дев'ятого виходам цього дешифратора 6 Тому що десятий імпульс UG, ЯКИЙ на фіг 5 ра позначений символом Uw, через елементи І 21 і І 25 не проходять, то сигнали UG З виходу АБО 24 Перший вхід п'ятого 20 елемента АБО підклюне наймаються і на перший вхід лічильника 3 не чений до другого виходу дешифратора 5, а другий надходять, тобто генератор 6 припиняє виробляти - до шостого виходу цього дешифратора короткочасні імпульси UG, період проходження Після першого керуючого сигналу UR (фіг 5) яких дорівнює Т або 1,41Т надходить другий керуючий сигнал Uv (фіг 2), що через елемент АБО 1 надходить на перший (лічиВихід елемента І 27 є другим виходом генеральний) вхід лічильника 3, і його зміст стає рівним тора, із якого наймається сигнал Uw, призначення одиниці У результаті вибирається перший вихід якого відзначено вище Сигнал Uw надходить тадешифратора 5 із якого наймається сигнал U-i, кож на другий вхід елемента АБО 2, проходить (фіг 5) Сигнал U-i, надходить на перший вхід елечерез нього на другий вхід лічильника 3 і скидає мента А БО 19, проходить через нього і надходить його в нуль на перший вхід десятого 21 елемента І Як було показано вище при описі блока 8, сигнали, що наймаються з виходів дешифратора 5, Сигнал Uv надходить також на перший вхід визначають тривалість імпульсів підсвічування Uz шостого 22 елемента АБО, проходить через нього для символів і надходить на вхід першого 23 елемента затримки, у якому затримується на час рівне х Сигнал Uv, На фіг 5 показані імпульси підсвічування Uz який затримується з виходу елемента 22, надходля символів дить на перший вхід сьомого 24 елемента АБО, із {4} =010011010, виходу котрого, що є першим виходом генератора {3} =101010101 6, наймаються ВИХІДНІ сигнали UG Сигнал UG надБлок 7 формування керуючих напруг працює ходить на другий вхід елемента АБО 1 проходить наступним способом (фіг 6) Перший вхід восьмого через нього на перший вхід лічильника 3, і його 28 елемента АБО підключений до першого виходу вміст стає рівним двом, що обумовлює вибір друдешифратора 5 другий - до п'ятого і третій - до гого виходу дешифратора 5 дев'ятого виходу цього дешифратора Перший вхід дев'ятого 29 елемента АБО підСигнал UG надходить також на другий вхід ключений до другого виходу дешифратора 5, друелемента І 21 і проходить через нього, тому що на гий - до четвертого, третій - до шостого і четвертий його вхід продовжує надходити сигнал U-i, із пер- до восьмого виходу цього дешифратора шого виходу дешифратора, тому що момент появи сигналу U2, що наймається з другого виходу деПерший вхід десятого ЗО елемента АБО підшифратора 5, визначається затримкою елемента ключений до третього, а другий - до сьомого вихоАБО 1, лічильника 3 і дешифратора 5 ду дешифратора 5 Прямокутний імпульс U-i, (фіг 5) із першого виПерший сигнал UG ІЗ виходу елемента І 21 ходу дешифратора 5 проходить через елемент надходить на другий вхід елемента АБО 22, проАБО 28 (фіг 6), із виходу якого наймаються Ux ходить через нього на вхід елемента 23, у якому (фіг 7) на перший, п'ятий і дев'ятий входи першої затримується на час рівне х, і через елемент АБО групи входів першого 34 аналогового комутатора, 24 і АБО 1 надходить на перший вхід лічильника З, друга група входів якого, що перебуває з чотирьох уміст якого стає рівним трьом сигнальних проводів, замикається на виходи лічиДругий вихід дешифратора 5, із якого наймальника 3 Друга група входів є керуючою Типовим ється сигнал U2, замикається на перший вхід одипредставником такого комутатора є мікросхема надцятого 24 елемента І Тому другий сигнал UG, 591 КПЗ (Говоров В С Интегральные микросхемы що надходить на другий вхід елемента І 25, прои их применение, ч 2 Севастополь, СВМИ, 1994, ходить через нього через, відзначеної у попере148с) Тому що сигнали U-i, U5 і Ug формуються, дньому абзаці, і надходить на вхід другого 25 елеколи вміст лічильника 3 дорівнює ВІДПОВІДНО 0001, мента затримки, час затримки котрого дорівнює 0101 і 1001, то сигнали Ux проходять через кому1,41т Сигнал із виходу елемента 25 через елетатор 34 на вхід першого 36 інтегратора, із виходу мент АБО 24 і АБО 1 надходить на перший вхід якого наймається зростаюче пилкоподібна напруга лічильника 3, і його вміст стає рівним чотирьом, ux(t) Напруга ux(t) підводиться до горизонтальних що обумовлює вибір четвертого виходу дешифравідхиляючих пластин ЕПТ, і слід променя в плотора 5 щині її екрана розгортається уздовж першого, п'яТаким чином, тривалість прямокутних імпультого і дев'ятого відрізків поліграми сів U-i, U2, що наймаються з першого і другого виПрямокутний імпульс U2 (фіг 5) із другого виходів дешифратора 5, дорівнює х, а тривалість ходу дешифратора 5 проходить через елемент прямокутного імпульсу U3, що наймається з треАБО 29, із виходу якого наймаються імпульси Uy тього виходу цього дешифратора, дорівнює 1,41т (фіг 6, 7), на другий, четвертий, шостий і восьмий Аналогічно формуються прямокутні імпульси входи першої групи входів другого 35 аналогового U4, U5, U6, U7, Us і Ug, що наймаються ВІДПОВІДНО З комутатора, друга група входів якого, що перебучетвертого, п'ятого, шостого, сьомого, восьмого і ває з чотирьох сигнальних проводів, замикається дев'ятого виходів дешифратора 5 на виходи лічильника 3 Друга група входів цього Десятий вихід дешифратора підключений до комутатора є керуючою Тому що сигнали U2, U4, другого входу дванадцятого 27 елемента І Тому 11 45797 12 ІІ6 і Us формуються, коли вміст лічильника дорівшифратора 5 проходить через інвертор 32 і аналонює ВІДПОВІДНО 0010, 0100, 0110 і 1000, то сигнали говий комутатор 34, а також через інвертор 33 і Uy проходять через комутатор 35 на вхід другого аналоговий комутатор 35 3 виходу аналогового 37 інтегратора, із виходу якого наймається зроскомутатора 34 сигнал через інтегратор 36 підвотаюче пилкоподібна напруга uy(t) Ця напруга піддиться до горизонтальних відхиляючих пластин водиться до вертикальних відхиляючих, пластин ЕПТ, а з виходу аналогового комутатора 35 через ЕПТ, і слід променя в площині її екрана розгортаінтегратор 37 - до вертикальних, чим досягається ється уздовж другого, четвертого, шостого і восьпереміщення променя ЕПТ по утворюючої полімого відрізків поліграми грами в и вихідну точку (фиг 1) Тому що десятий відрізок поліграми не ПІДСВІТЛЮЄТЬСЯ, то він на екПрямокутні імпульси ІІз і ІІ7, (фіг 5) із третього рані ЕПТ не відтворюється (на фіг 1 він показаний і сьомого виходів дешифратора 5 проходять через пунктирною ЛІНІЄЮ) елемент АБО ЗО, із виходу якого наймаються імпульси UXY, що проходять через інвертор 31, потім Запропоноване технічне рішення цілком задочерез комутатор 34 на вхід інтегратора 36, із виховольняє вимогам до винаходів по його здійснюваду якого підводяться до горизонтальних відхиляютимості і працездатності, СВІТОВІЙ НОВИНИ, ІСТОТНИМ чих пластин ЕПТ Ці ж сигнали з виходу інвертора ВІДМІТНИМ ознакам, наявності позитивного ефекту 31 проходять через аналоговий комутатор 35 і Техніко - економічна ефективність винаходу інтегратор 37 і надходять на вертикальні відхиляполягає у поліпшенні якості накреслення відобраючи пластини ЕПТ Цим досягається формування жуваних символів на екрані ЕПТ, що надходять по третього і сьомого ділянок поліграми даним у машинному коді Прямокутний імпульс із десятого виходу де Фіг. І ФІГ 2 13 45797 14 1R ЮС 2R \9 10 2DC І 2 1 [ 4 22 I 1^1 3R 3DC,\ 4R 4DC 5R 5DC 6R 14 6DC 7R. Фіг 4 7DC SRS 16 SDC) 9DC Фіг 1 n П 1 n П Д Д BSl П п n П Q Д Д 1 1п mп Фіг 5 П пппп 45797 15 16 ФіГ.6 П п пп п І—і TJ Фіг 7 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
