Пристрій для відображення графічних інформаційних моделей на екрані знакопрофілюючої електронно-променевої трубки типу характронa

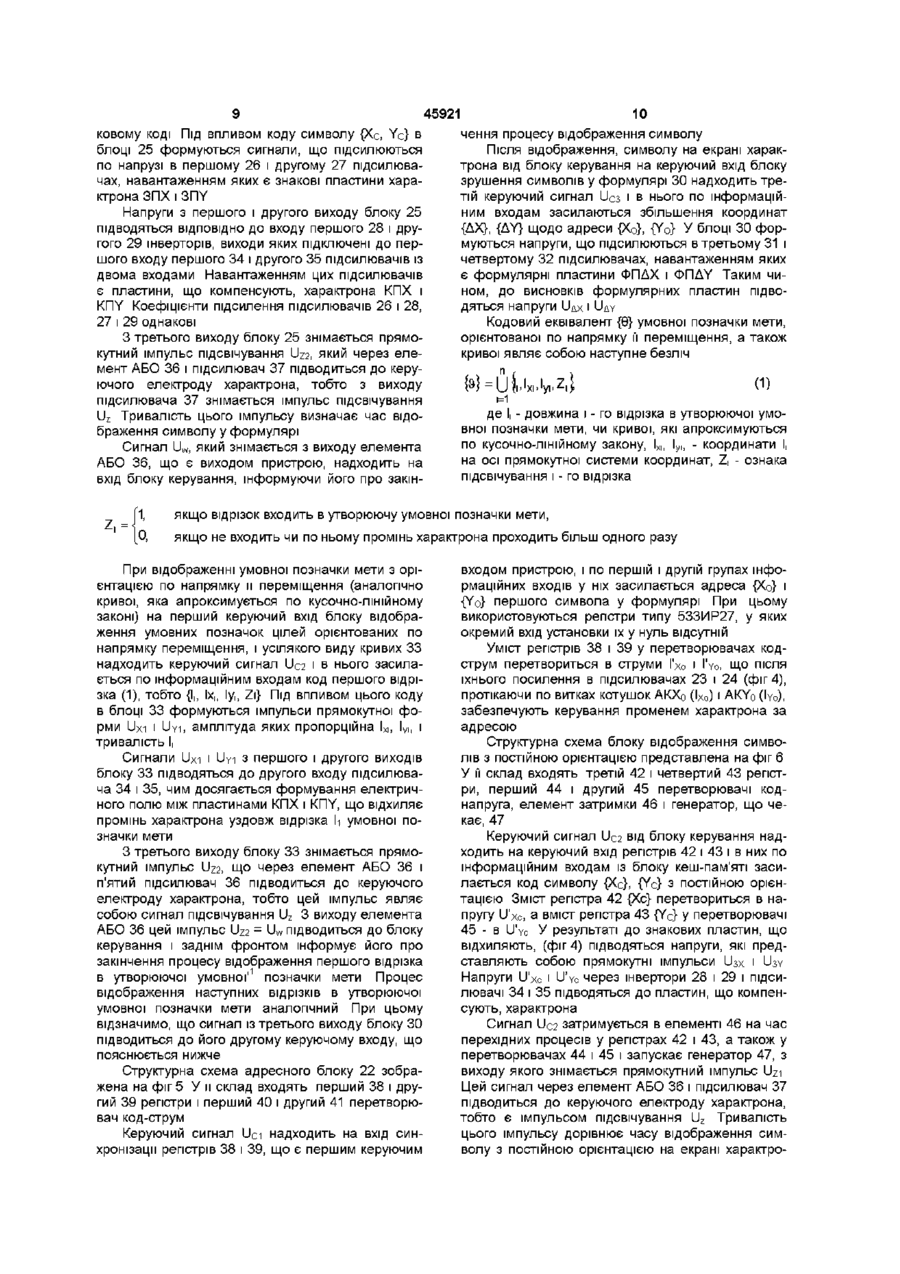

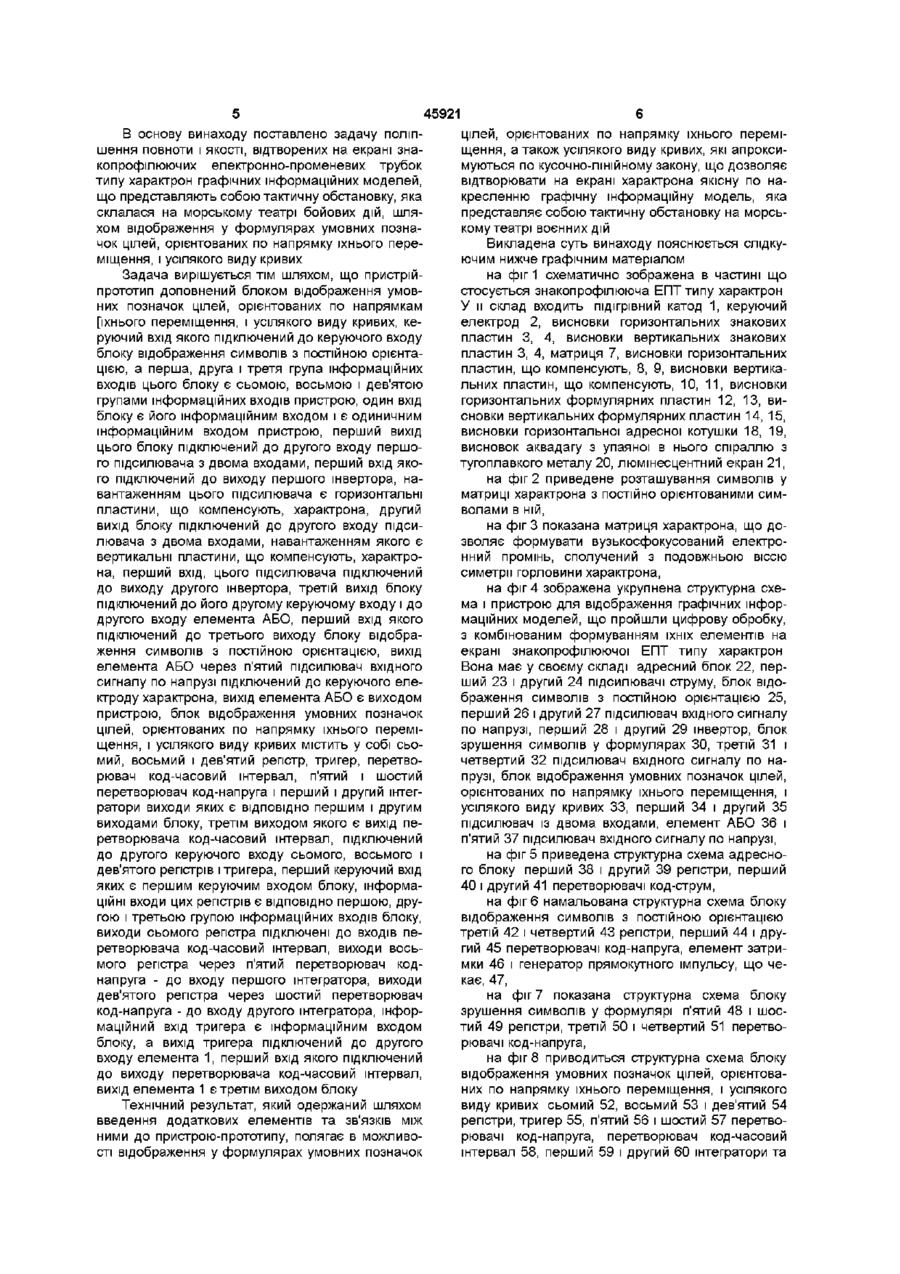

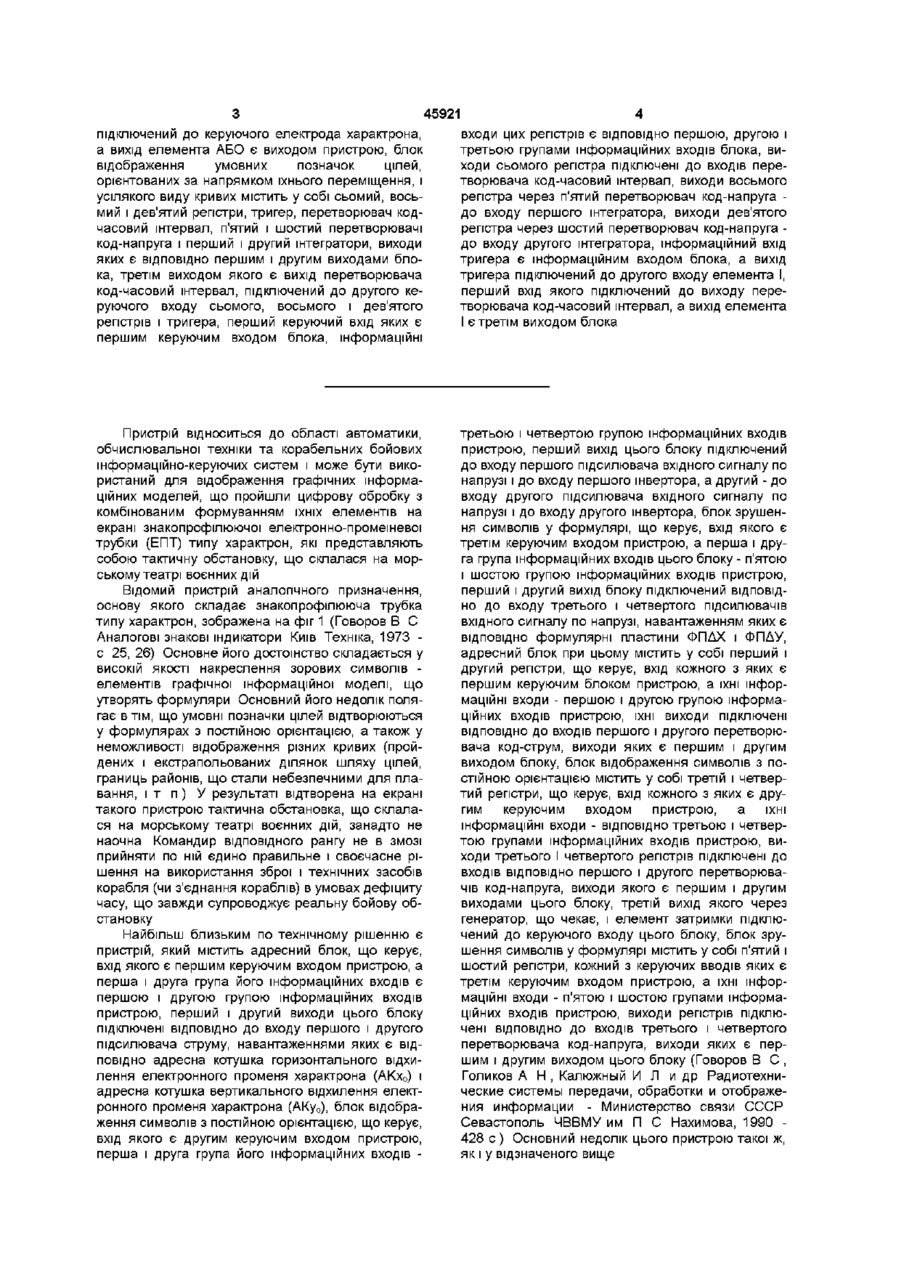

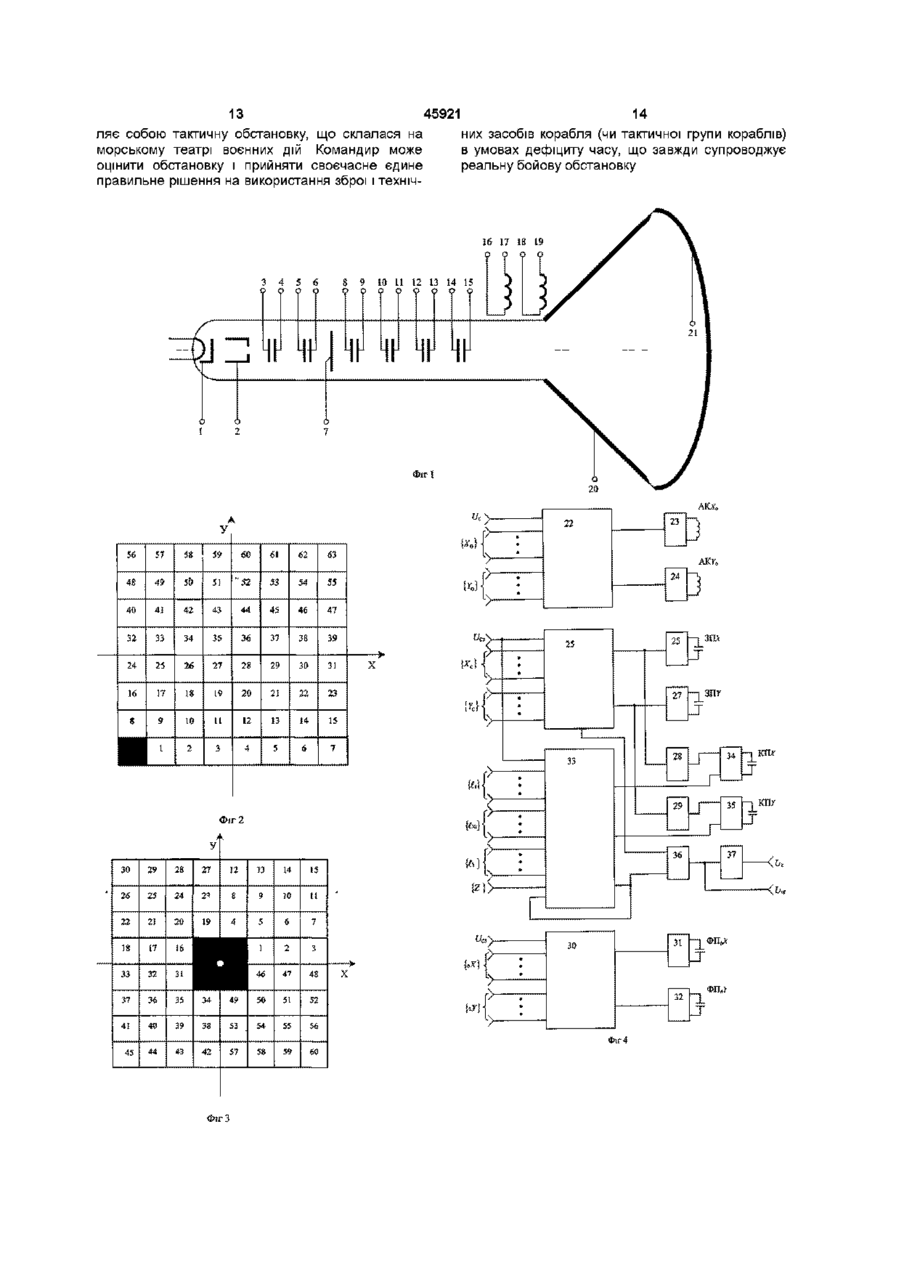

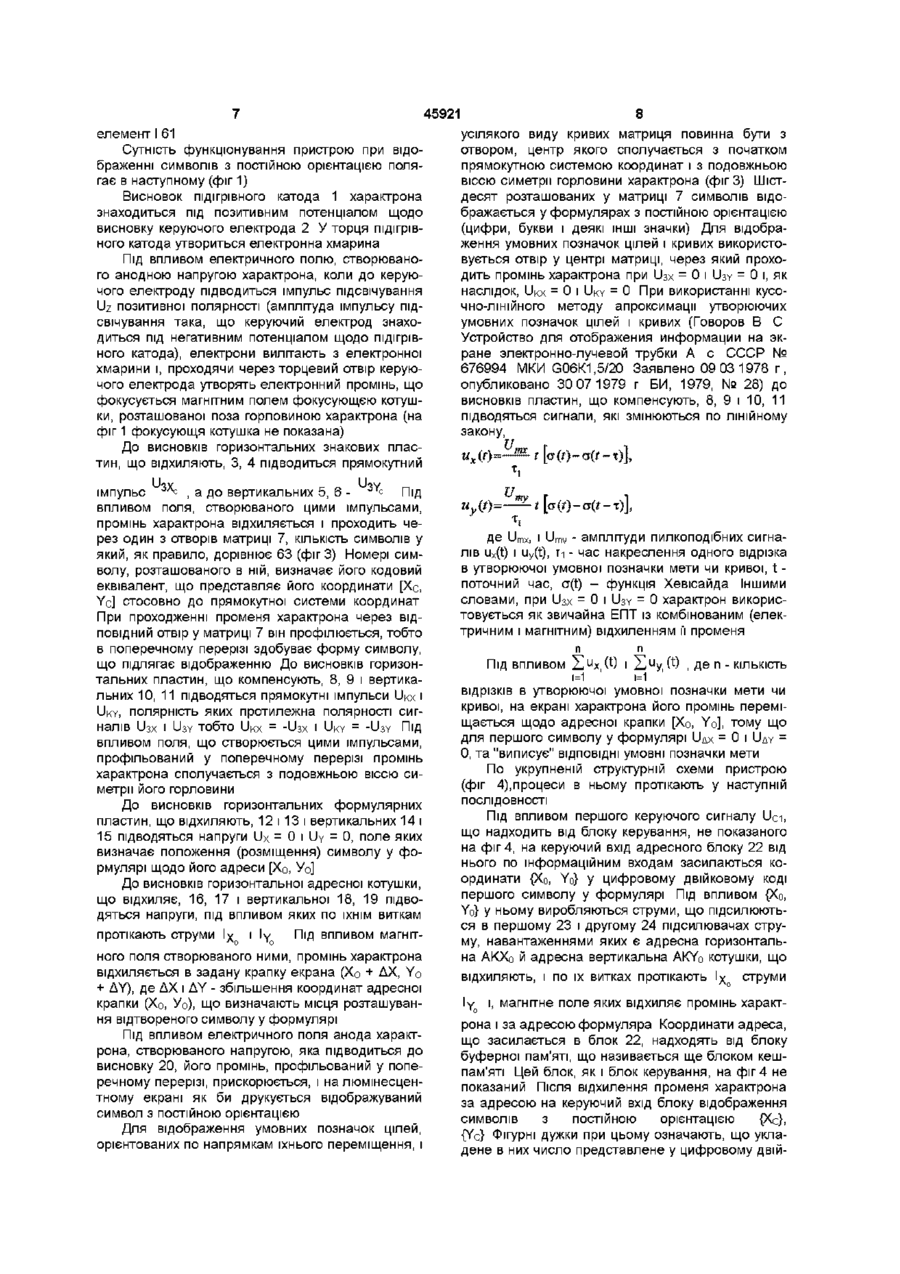

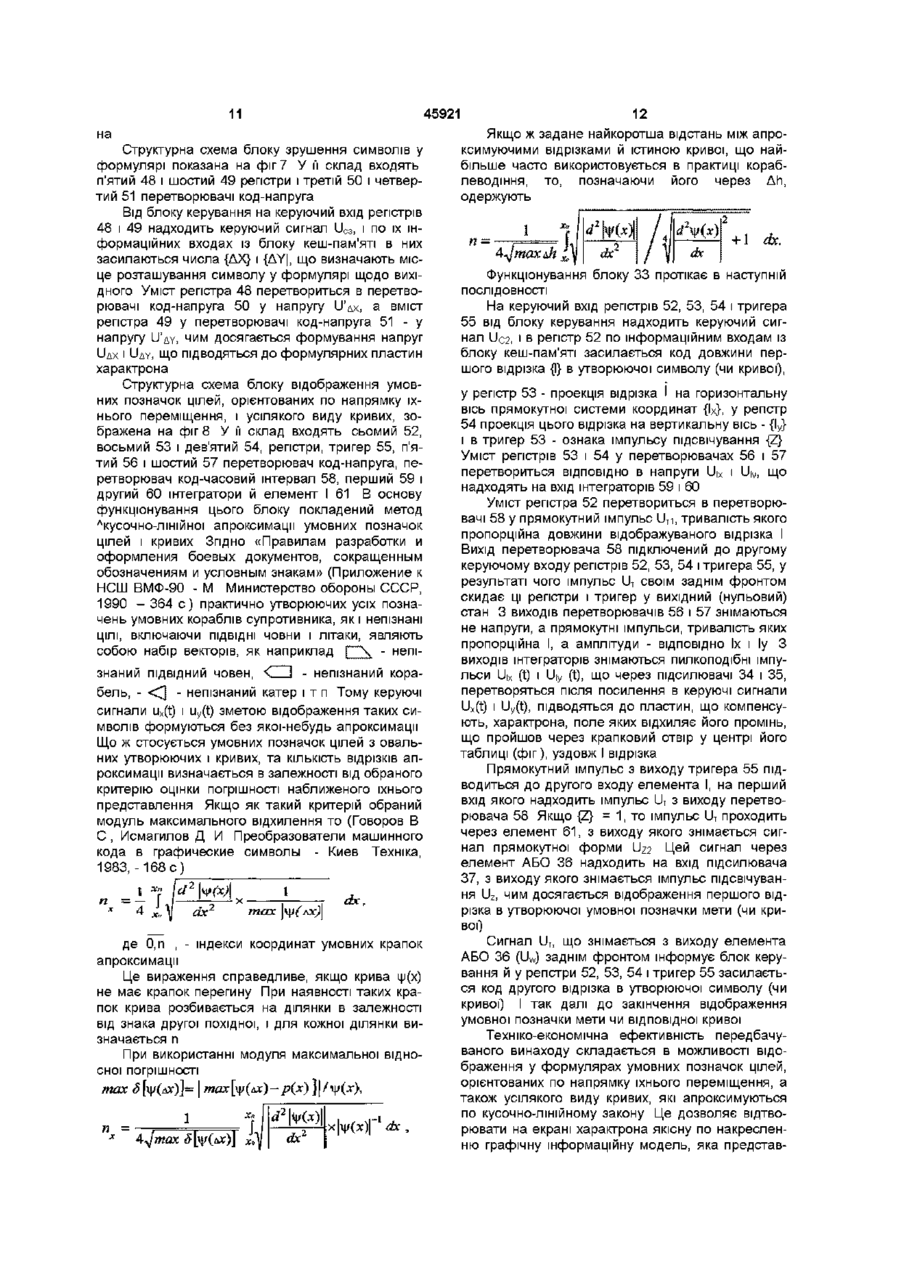

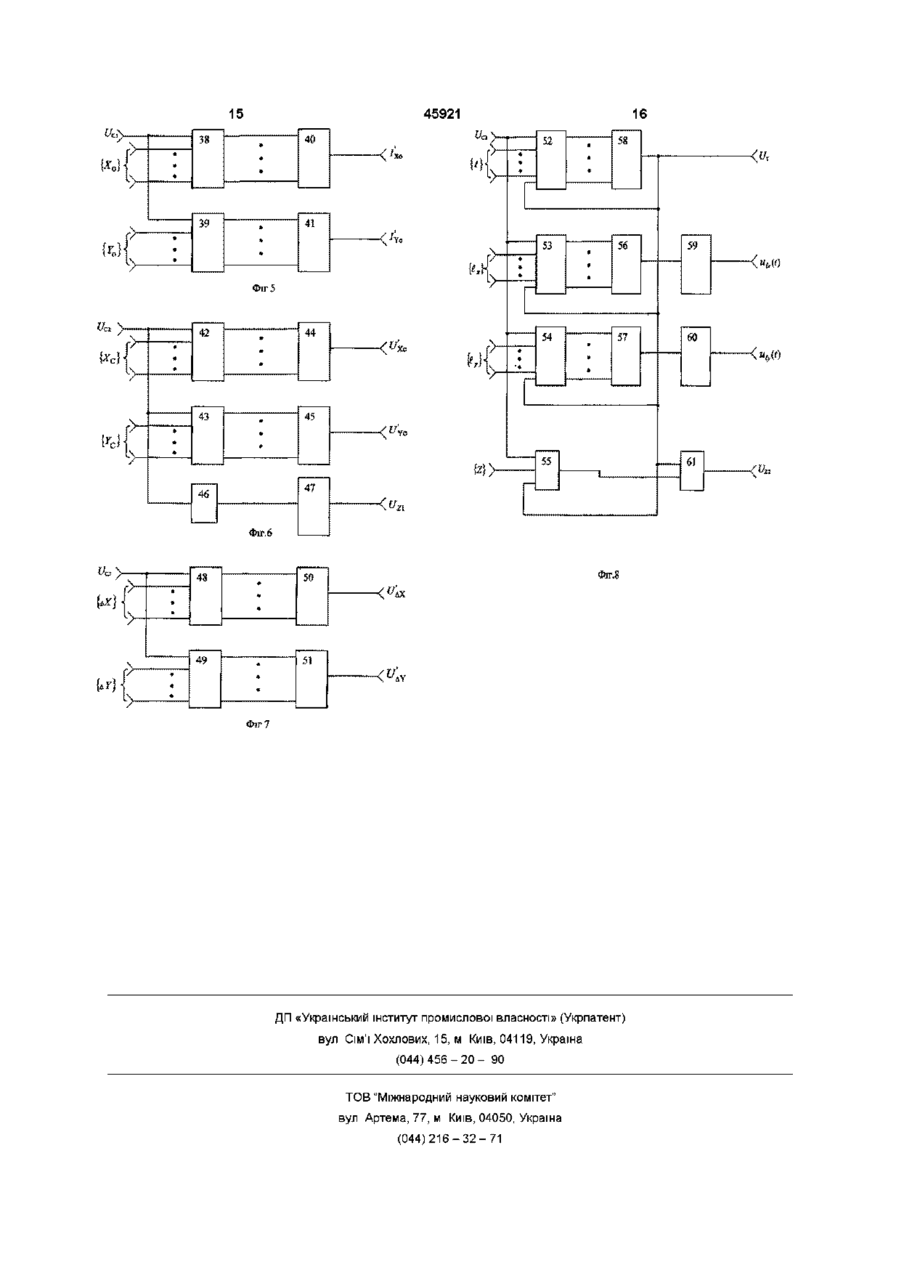

Пристрій для відображення графічних інформаційних моделей на екрані знакопрофілюючої електронно-променевої трубки типу характрона, який містить адресний керуючий блок, вхід якого є першим керуючим входом пристрою, а перша і друга групи його інформаційних входів є першою і другою групами інформаційних входів пристрою, перший і другий вихід цього блока підключені ВІДПОВІДНО до входу першого і другого підсилювачів струму, навантаженнями яких є ВІДПОВІДНО адресна котушка горизонтального відхилення електронного променя характрона (АКхо) і адресна котушка вертикального відхилення електронного променя характрона (АКуо), керуючий блок відображення символів з постійною орієнтацією, вхід якого є другим керуючим входом пристрою, перша і друга групи його інформаційних входів - третьою і четвертою групами інформаційних входів пристрою, перший вихід цього блока підключений до входу першого підсилювача вхідного сигналу по напрузі і до входу першого інвертора, а другий - до входу другого підсилювача вхідного сигналу по напрузі і до входу другого інвертора, блок зсуву символів у керуючому формулярі, вхід якого є третім керуючим входом пристрою, а перша і друга групи інформаційних входів цього блока - п'ятою і шостою групами інформаційних входів пристрою, перший і другий виходи блока підключені ВІДПОВІДНО до входу третього і четвертого підсилювачів вхідного сигналу по напрузі, навантаженням яких є ВІДПОВІДНО формулярні пластини ФПДх і ФПДу, адресний блок при цьому містить у собі перший і другий керуючі регістри, вхід кожного з яких є першим керуючим блоком пристрою, а їхні інформаційні входи - першою і другою групами інформаційних входів пристрою, їхні виходи підключені ВІДПОВІДНО до входів першого і другого перетворювачів код-струм, виходи яких є першим і другим виходами блока, блок відображення символів з постійною орієнтацією містить у собі третій і четвертий керуючі регістри, вхід кожного з яких є другим керуючим входом пристрою, а їхні інформаційні входи, ВІДПОВІДНО третій і четвертий групами інформаційних входів пристрою, виходи третього і четвертого регістрів підключені до входів ВІДПОВІДНО першого і другого перетворювачів код-напруга, виходи яких є першим і другим виходами цього блока, третій вихід якого через очікувальний генератор і елемент затримки підключений до керуючого входу цього блока, блок зсуву символів у формулярі містить у собі п'ятий і шостий регістри, кожний з керуючих входів яких є третім керуючим входом пристрою, а їхні інформаційні входи, п'ятий і шостий - групами інформаційних входів пристрою, виходи регістрів підключені ВІДПОВІДНО до входів третього і четвертого перетворювачів код-напруга, виходи яких є першим і другим виходами цього блока, який відрізняється тим, що він доповнений блоком відображення умовних позначок цілей, орієнтованих за напрямками їхнього переміщення, і усілякого виду кривих, керуючий вхід якого підключений до керуючого входу блока відображення символів з постійною орієнтацією, а перша, друга і третя групи інформаційних входів цього блока є сьомою, восьмою і дев'ятою групами інформаційних входів пристрою, один вхід блока є його інформаційним входом і є одиничним інформаційним входом пристрою, перший вихід цього блока підключений до другого входу першого підсилювача з двома входами, перший вхід якого підключений до виходу першого інвертора, навантаженням цього підсилювача є горизонтальні компенсуючі пластини характрона, другий вихід блока підключений до другого входу підсилювача з двома входами, навантаженням якого є вертикальні компенсуючі пластини характрона, перший вхід цього підсилювача підключений до виходу другого інвертора, третій вихід блока підключений до його другого керуючого входу і до другого входу елемента АБО, перший вхід якого підключений до третього виходу блока відображення символів з постійною орієнтацією, вихід елемента АБО через п'ятий підсилювач вхідного сигналу по напрузі ю 45921 підключений до керуючого електрода характрона, а вихід елемента АБО є виходом пристрою, блок відображення умовних позначок цілей, орієнтованих за напрямком їхнього переміщення, і усілякого виду кривих містить у собі сьомий, восьмий і дев'ятий регістри, тригер, перетворювач кодчасовий інтервал, п'ятий і шостий перетворювачі код-напруга і перший і другий інтегратори, виходи яких є ВІДПОВІДНО першим і другим виходами блока, третім виходом якого є вихід перетворювача код-часовий інтервал, підключений до другого керуючого входу сьомого, восьмого і дев'ятого регістрів і тригера, перший керуючий вхід яких є першим керуючим входом блока, інформаційні входи цих регістрів є ВІДПОВІДНО першою, другою і третьою групами інформаційних входів блока, виходи сьомого регістра підключені до входів перетворювача код-часовий інтервал, виходи восьмого регістра через п'ятий перетворювач код-напруга до входу першого інтегратора, виходи дев'ятого регістра через шостий перетворювач код-напруга до входу другого інтегратора, інформаційний вхід тригера є інформаційним входом блока, а вихід тригера підключений до другого входу елемента І, перший вхід якого підключений до виходу перетворювача код-часовий інтервал, а вихід елемента І є третім виходом блока Пристрій відноситься до області автоматики, обчислювальної техніки та корабельних бойових інформаційно-керуючих систем і може бути використаний для відображення графічних інформаційних моделей, що пройшли цифрову обробку з комбінованим формуванням їхніх елементів на екрані знакопрофілюючої електронно-промешевої трубки (ЕПТ) типу характрон, які представляють собою тактичну обстановку, що склалася на морському театрі воєнних дій Відомий пристрій аналогічного призначення, основу якого складає знакопрофілююча трубка типу характрон, зображена на фіг 1 (Говоров В С Аналогові знакові індикатори Київ Техніка, 1973 с 25, 26) Основне його достоїнство складається у високій якості накреслення зорових символів елементів графічної інформаційної моделі, що утворять формуляри Основний його недолік полягає втім, що умовні позначки цілей відтворюються у формулярах з постійною орієнтацією, а також у неможливості відображення різних кривих (пройдених і екстрапольованих ділянок шляху цілей, границь районів, що стали небезпечними для плавання, і т п) У результаті відтворена на екрані такого пристрою тактична обстановка, що склалася на морському театрі воєнних дій, занадто не наочна Командир ВІДПОВІДНОГО рангу не в змозі прийняти по ній єдино правильне і своєчасне рішення на використання зброї і технічних засобів корабля (чи з'єднання кораблів) в умовах дефіциту часу, що завжди супроводжує реальну бойову обстановку третьою і четвертою групою інформаційних входів пристрою, перший вихід цього блоку підключений до входу першого підсилювача вхідного сигналу по напрузі і до входу першого інвертора, а другий - до входу другого підсилювача вхідного сигналу по напрузі і до входу другого інвертора, блок зрушення символів у формулярі, що керує, вхід якого є третім керуючим входом пристрою, а перша і друга група інформаційних входів цього блоку - п'ятою і шостою групою інформаційних входів пристрою, перший і другий вихід блоку підключений ВІДПОВІДНО до входу третього і четвертого підсилювачів вхідного сигналу по напрузі, навантаженням яких є ВІДПОВІДНО формулярні пластини ФПДХ і ФПДУ, адресний блок при цьому містить у собі перший і другий регістри, що керує, вхід кожного з яких є першим керуючим блоком пристрою, а їхні інформаційні входи - першою і другою групою інформаційних входів пристрою, їхні виходи підключені ВІДПОВІДНО до входів першого і другого перетворювача код-струм, виходи яких є першим і другим виходом блоку, блок відображення символів з постійною орієнтацією містить у собі третій і четвертий регістри, що керує, вхід кожного з яких є другим керуючим входом пристрою, а їхні інформаційні входи - ВІДПОВІДНО третьою і четвертою групами інформаційних входів пристрою, виходи третього І четвертого регістрів підключені до входів ВІДПОВІДНО першого і другого перетворювачів код-напруга, виходи якого є першим і другим виходами цього блоку, третій вихід якого через генератор, що чекає, і елемент затримки підключений до керуючого входу цього блоку, блок зрушення символів у формулярі містить у собі п'ятий і шостий регістри, кожний з керуючих вводів яких є третім керуючим входом пристрою, а їхні інформаційні входи - п'ятою і шостою групами інформаційних входів пристрою, виходи регістрів підключені ВІДПОВІДНО до входів третього і четвертого перетворювача код-напруга, виходи яких є першим і другим виходом цього блоку (Говоров В С , Голиков А Н , Калюжный И Л и др Радиотехнические системы передачи, обработки и отображения информации - Министерство связи СССР Севастополь ЧВВМУ им П С Нахимова, 1990 428 с ) Основний недолік цього пристрою такої ж, як і у відзначеного вище Найбільш близьким по технічному рішенню є пристрій, який містить адресний блок, що керує, вхід якого є першим керуючим входом пристрою, а перша і друга група його інформаційних входів є першою і другою групою інформаційних входів пристрою, перший і другий виходи цього блоку підключені ВІДПОВІДНО до входу першого і другого підсилювача струму, навантаженнями яких є ВІДПОВІДНО адресна котушка горизонтального відхилення електронного променя характрона (АКх0) і адресна котушка вертикального відхилення електронного променя характрона (АКу0), блок відображення символів з постійною орієнтацією, що керує, вхід якого є другим керуючим входом пристрою, перша і друга група його інформаційних входів 45921 В основу винаходу поставлено задачу поліпцілей, орієнтованих по напрямку їхнього перемішення повноти і якості, відтворених на екрані знащення, а також усілякого виду кривих, які апроксикопрофілюючих електронно-променевих трубок муються по кусочно-лінійному закону, що дозволяє типу характрон графічних інформаційних моделей, відтворювати на екрані характрона якісну по нащо представляють собою тактичну обстановку, яка кресленню графічну інформаційну модель, яка склалася на морському театрі бойових дій, шляпредставляє собою тактичну обстановку на морсьхом відображення у формулярах умовних познакому театрі воєнних дій чок цілей, орієнтованих по напрямку їхнього переВикладена суть винаходу пояснюється слідкуміщення, і усілякого виду кривих ючим нижче графічним матеріалом Задача вирішується тім шляхом, що пристрійна фіг 1 схематично зображена в частині що прототип доповнений блоком відображення умовстосується знакопрофілююча ЕПТтипу характрон них позначок цілей, орієнтованих по напрямкам У и склад входить підігрівний катод 1, керуючий [їхнього переміщення, і усілякого виду кривих, кеелектрод 2, висновки горизонтальних знакових руючий вхід якого підключений до керуючого входу пластин 3, 4, висновки вертикальних знакових блоку відображення символів з постійною орієнтапластин 3, 4, матриця 7, висновки горизонтальних цією, а перша, друга і третя група інформаційних пластин, що компенсують, 8, 9, висновки вертикавходів цього блоку є сьомою, восьмою і дев'ятою льних пластин, що компенсують, 10, 11, висновки групами інформаційних входів пристрою, один вхід горизонтальних формулярних пластин 12, 13, виблоку є його інформаційним входом і є одиничним сновки вертикальних формулярних пластин 14, 15, інформаційним входом пристрою, перший вихід висновки горизонтальної адресної котушки 18, 19, цього блоку підключений до другого входу першовисновок аквадагу з упаяної в нього спіраллю з го підсилювача з двома входами, перший вхід якотугоплавкого металу 20, люмінесцентний екран 21, го підключений до виходу першого інвертора, нана фіг 2 приведене розташування символів у вантаженням цього підсилювача є горизонтальні матриці характрона з постійно орієнтованими симпластини, що компенсують, характрона, другий волами в ній, вихід блоку підключений до другого входу підсина фіг 3 показана матриця характрона, що долювача з двома входами, навантаженням якого є зволяє формувати вузькосфокусований електровертикальні пластини, що компенсують, характронний промінь, сполучений з подовжньою віссю на, перший вхід, цього підсилювача підключений симетрії горловини характрона, до виходу другого інвертора, третій вихід блоку на фіг 4 зображена укрупнена структурна схепідключений до його другому керуючому входу і до ма і пристрою для відображення графічних інфордругого входу елемента АБО, перший вхід якого маційних моделей, що пройшли цифрову обробку, підключений до третього виходу блоку відобраз комбінованим формуванням їхніх елементів на ження символів з постійною орієнтацією, вихід екрані знакопрофілюючої ЕПТ типу характрон елемента АБО через п'ятий підсилювач вхідного Вона має у своєму складі адресний блок 22, персигналу по напрузі підключений до керуючого елеший 23 і другий 24 підсилювачі струму, блок відоктроду характрона, вихід елемента АБО є виходом браження символів з постійною орієнтацією 25, пристрою, блок відображення умовних позначок перший 26 і другий 27 підсилювач вхідного сигналу цілей, орієнтованих по напрямку їхнього переміпо напрузі, перший 28 і другий 29 інвертор, блок щення, і усілякого виду кривих містить у собі сьозрушення символів у формулярах ЗО, третій 31 і мий, восьмий і дев'ятий регістр, тригер, перетвочетвертий 32 підсилювач вхідного сигналу по нарювач код-часовий інтервал, п'ятий і шостий прузі, блок відображення умовних позначок цілей, перетворювач код-напруга і перший і другий інтегорієнтованих по напрямку їхнього переміщення, і ратори виходи яких є ВІДПОВІДНО першим і другим усілякого виду кривих 33, перший 34 і другий 35 виходами блоку, третім виходом якого є вихід пепідсилювач із двома входами, елемент АБО 36 і ретворювача код-часовий інтервал, підключений п'ятий 37 підсилювач вхідного сигналу по напрузі, до другого керуючого входу сьомого, восьмого і дев'ятого регістрів і тригера, перший керуючий вхід на фіг 5 приведена структурна схема адреснояких є першим керуючим входом блоку, інформаго блоку перший 38 і другий 39 регістри, перший ційні входи цих регістрів є ВІДПОВІДНО першою, дру40 і другий 41 перетворювачі код-струм, гою і третьою групою інформаційних входів блоку, на фіг 6 намальована структурна схема блоку виходи сьомого регістра підключені до входів певідображення символів з постійною орієнтацією ретворювача код-часовий інтервал, виходи восьтретій 42 і четвертий 43 регістри, перший 44 і друмого регістра через п'ятий перетворювач кодгий 45 перетворювачі код-напруга, елемент затринапруга - до входу першого інтегратора, виходи мки 46 і генератор прямокутного імпульсу, що чедев'ятого регістра через шостий перетворювач кає, 47, код-напруга - до входу другого інтегратора, інфорна фіг 7 показана структурна схема блоку маційний вхід тригера є інформаційним входом зрушення символів у формулярі п'ятий 48 і шосблоку, а вихід тригера підключений до другого тий 49 регістри, третій 50 і четвертий 51 перетвовходу елемента 1, перший вхід якого підключений рювачі код-напруга, до виходу перетворювача код-часовий інтервал, на фіг 8 приводиться структурна схема блоку вихід елемента 1 є третім виходом блоку відображення умовних позначок цілей, орієнтованих по напрямку їхнього переміщення, і усілякого виду кривих сьомий 52, восьмий 53 і дев'ятий 54 Технічний результат, який одержаний шляхом регістри, тригер 55, п'ятий 56 і шостий 57 перетвовведення додаткових елементів та зв'язків між рювачі код-напруга, перетворювач код-часовий ними до пристрою-прототипу, полягає в можливоінтервал 58, перший 59 і другий 60 інтегратори та сті відображення у формулярах умовних позначок елемент І 61 Сутність функціонування пристрою при відображенні символів з постійною орієнтацією полягає в наступному (фіг 1) Висновок підігрівного катода 1 характрона знаходиться під позитивним потенціалом щодо висновку керуючого електрода 2 У торця підігрівного катода утвориться електронна хмарина Під ВПЛИВОМ електричного полю, створюваного анодною напругою характрона, коли до керуючого електроду підводиться імпульс підсвічування Uz позитивної полярності (амплітуда імпульсу підсвічування така, що керуючий електрод знаходиться під негативним потенціалом щодо підігрівного катода), електрони вилітають з електронної хмарини і, проходячи через торцевий отвір керуючого електрода утворять електронний промінь, що фокусується магнітним полем фокусующєю котушки, розташованої поза горловиною характрона (на фіг 1 фокусующя котушка не показана) До висновків горизонтальних знакових пластин, що відхиляють, 3, 4 підводиться прямокутний імпульс з х с , а до вертикальних 5, 6 - 3 Y c Під впливом поля, створюваного цими імпульсами, промінь характрона відхиляється і проходить через один з отворів матриці 7, КІЛЬКІСТЬ СИМВОЛІВ у який, як правило, дорівнює 63 (фіг 3) Номері символу, розташованого в ній, визначає його кодовий еквівалент, що представляє його координати [Хс, Yc] стосовно до прямокутної системи координат При проходженні променя характрона через ВІДПОВІДНИЙ отвір у матриці 7 він профілюється, тобто в поперечному перерізі здобуває форму символу, що підлягає відображенню До висновків горизонтальних пластин, що компенсують, 8, 9 і вертикальних 10, 11 підводяться прямокутні імпульси UKX І UKY, полярність яких протилежна полярності сигналів ІІзх і U3Y тобто UKX = -U3x і UKY = -U3Y ПІД впливом поля, що створюється цими імпульсами, профільований у поперечному перерізі промінь характрона сполучається з подовжньою віссю симетрії його горловини До висновків горизонтальних формулярних пластин, що відхиляють, 12 і 13 і вертикальних 14 і 15 підводяться напруги Ux = 0 і UY = 0, поле яких визначає положення (розміщення) символу у формулярі щодо його адреси [Хо, Уо] До висновків горизонтальної адресної котушки, що відхиляє, 16, 17 і вертикальної 18, 19 підводяться напруги, під впливом яких по їхнім виткам протікають струми їх і Іу Під впливом магнітного поля створюваного ними, промінь характрона відхиляється в задану крапку екрана (Хо + ДХ, Yo + AY), де ДХ і UY - збільшення координат адресної крапки (Хо, Уо), що визначають місця розташування відтвореного символу у формулярі Під ВПЛИВОМ електричного поля анода характрона, створюваного напругою, яка підводиться до висновку 20, його промінь, профільований у поперечному перерізі, прискорюється, і на люмінесцентному екрані як би друкується відображуваний символ з постійною орієнтацією Для відображення умовних позначок цілей, орієнтованих по напрямкам їхнього переміщення, і 45921 8 усілякого виду кривих матриця повинна бути з отвором, центр якого сполучається з початком прямокутною системою координат і з подовжньою віссю симетрії горловини характрона (фіг 3) Шістдесят розташованих у матриці 7 символів відображається у формулярах з постійною орієнтацією (цифри, букви і деякі ІНШІ значки) Для відображення умовних позначок цілей і кривих використовується отвір у центрі матриці, через який проходить промінь характрона при ІІзх - 0 і U3Y = 0 і, як наслідок, UKX - 0 і UKY - 0 При використанні кусоЧНО-ЛІНІЙНОГО методу апроксимації утворюючих умовних позначок цілей і кривих (Говоров В С Устройство для отображения информации на экране электронно-лучевой трубки А с СССР № 676994 МКИ G06K1.5/20 Заявлено 09 03 1978 г, опубликовано 30 07 1979 г БИ, 1979, № 28) до висновків пластин, що компенсують, 8, 9 і 10, 11 підводяться сигнали, які змінюються по лінійному закону, 1J ft\ і [G [ f } ~ СЦГ ™ %JJ, ur де Umx, і U my - амплітуди пилкоподібних сигналів ux(t) і uy(t), ті - час накреслення одного відрізка в утворюючої умовної позначки мети чи кривої, t поточний час, a(t) - функція Хевісайда Іншими словами, при изх - 0 і U3Y - 0 характрон використовується як звичайна ЕПТ із комбінованим (електричним і магнітним) відхиленням її променя п Під ВПЛИВОМ S U X 1=1 п 00 і 2 и у 1=1 00 , де п - КІЛЬКІСТЬ відрізків в утворюючої умовної позначки мети чи кривої, на екрані характрона його промінь переміщається щодо адресної крапки [Хо, Yo], тому що для першого символу у формулярі UUX - 0 і UUY 0, та "виписує" ВІДПОВІДНІ умовні позначки мети По укрупненій структурній схеми пристрою (фіг 4),процеси в ньому протікають у наступній ПОСЛІДОВНОСТІ Під ВПЛИВОМ першого керуючого сигналу Uci, що надходить від блоку керування, не показаного на фіг 4, на керуючий вхід адресного блоку 22 від нього по інформаційним входам засилаються координати {Хо, Yo} у цифровому двійковому коді першого символу у формулярі Під ВПЛИВОМ {ХО, Yo} у ньому виробляються струми, що підсилюються в першому 23 і другому 24 підсилювачах струму, навантаженнями яких є адресна горизонтальна АКХо й адресна вертикальна AKYo котушки, що відхиляють, і по їх витках протікають їх струми Іу і, магнітне поле яких відхиляє промінь характрона і за адресою формуляра Координати адреса, що засилається в блок 22, надходять від блоку буферної пам'яті, що називається ще блоком кешпам'яті Цей блок, як і блок керування, на фіг 4 не показаний Після відхилення променя характрона за адресою на керуючий вхід блоку відображення символів з постійною орієнтацією {Хс}, {Yc} Фігурні дужки при цьому означають, що укладене в них число представлене у цифровому двій 45921 10 ковому коді Під ВПЛИВОМ коду символу {Хс, Yc} в чення процесу відображення символу блоці 25 формуються сигнали, що підсилюються Після відображення, символу на екрані харакпо напрузі в першому 26 і другому 27 підсилюватрона від блоку керування на керуючий вхід блоку чах, навантаженням яких є знакові пластини харазрушення символів у формулярі ЗО надходить тректрона ЗПХ і 3F1Y тій керуючий сигнал ІІсз і в нього по інформаційним входам засилаються збільшення координат Напруги з першого і другого виходу блоку 25 {ДХ}, {UY} щодо адреси {Хо}, {Yo} У блоці ЗО форпідводяться ВІДПОВІДНО до входу першого 28 і друмуються напруги, що підсилюються в третьому 31 і гого 29 інверторів, виходи яких підключені до перчетвертому 32 підсилювачах, навантаженням яких шого входу першого 34 і другого 35 підсилювачів із є формулярні пластини ФПДХ і nuY Таким чидвома входами Навантаженням цих підсилювачів ном, до висновків формулярних пластин підвоє пластини, що компенсують, характрона КПХ і дяться напруги ІІдх і UUY KFIY Коефіцієнти підсилення підсилювачів 26 і 28, 27 і 29 однакові Кодовий еквівалент {6} умовної позначки мети, орієнтованої по напрямку її переміщення, а також З третього виходу блоку 25 знімається прямокривої являє собою наступне безліч кутний імпульс підсвічування Uz2, який через елемент АБО 36 і підсилювач 37 підводиться до керуючого електроду характрона, тобто з виходу підсилювача 37 знімається імпульс підсвічування Uz Тривалість цього імпульсу визначає час відоде І, - довжина і - го відрізка в утворюючої умображення символу у формулярі вної позначки мети, чи кривої, які апроксимуються по кусочно-лінійному закону, ІХ!, Іу,, - координати І, Сигнал Uw, який знімається з виходу елемента на осі прямокутної системи координат, Z, - ознака АБО 36, що є виходом пристрою, надходить на підсвічування і - го відрізка вхід блоку керування, інформуючи його про закінZ,= 0, якщо відрізок входить в утворюючу умовної позначки мети, якщо не входить чи по ньому промінь характрона проходить більш одного разу При відображенні умовної позначки мети з орієнтацією по напрямку и переміщення (аналогічно кривої, яка апроксимується по кусочно-лінійному законі) на перший керуючий вхід блоку відображення умовних позначок цілей орієнтованих по напрямку переміщення, і усілякого виду кривих 33 надходить керуючий сигнал Uc2 і в нього засилається по інформаційним входам код першого відрізка (1), тобто {І,, їх,, Іу, Zi} Під ВПЛИВОМ ЦЬОГО коду в блоці 33 формуються імпульси прямокутної форми Uxi і UYI, амплітуда яких пропорційна ІХ!, Іу,, і тривалість І, Сигнали Uxi і UYI З першого і другого виходів блоку 33 підводяться до другого входу підсилювача 34 і 35, чим досягається формування електричного полю між пластинами КПХ і KnY, що відхиляє промінь характрона уздовж відрізка h умовної позначки мети З третього виходу блоку 33 знімається прямокутний імпульс Uz2, що через елемент АБО 36 і п'ятий підсилювач 36 підводиться до керуючого електроду характрона, тобто цей імпульс являє собою сигнал підсвічування U z 3 виходу елемента АБО 36 цей імпульс Uz2 = U w підводиться до блоку керування і заднім фронтом інформує його про закінчення процесу відображення першого відрізка в утворюючої умовної'1 позначки мети Процес відображення наступних відрізків в утворюючої умовної позначки мети аналогічний При цьому відзначимо, що сигнал із третього виходу блоку ЗО підводиться до його другому керуючому входу, що пояснюється нижче Структурна схема адресного блоку 22 зображена на фіг 5 У и склад входять перший 38 і другий 39 регістри і перший 40 і другий 41 перетворювач код-струм Керуючий сигнал Uci надходить на вхід синхронізації регістрів 38 і 39, що є першим керуючим входом пристрою, і по першій і другій групах інформаційних входів у ніх засилається адреса {Хо} і {Yo} першого символа у формулярі При цьому використовуються регістри типу 533ИР27, у яких окремий вхід установки їх у нуль відсутній Уміст регістрів 38 і 39 у перетворювачах кодструм перетвориться в струми І'хо і I'YO, ЩО ПІСЛЯ їхнього посилення в підсилювачах 23 і 24 (фіг 4), протікаючи по витках котушок АКХо (Іхо) і AKYo (ly0), забезпечують керування променем характрона за адресою Структурна схема блоку відображення символів з постійною орієнтацією представлена на фіг 6 У її склад входять третій 42 і четвертий 43 регістри, перший 44 і другий 45 перетворювачі коднапруга, елемент затримки 46 і генератор, що чекає, 47 Керуючий сигнал Uc2 від блоку керування надходить на керуючий вхід регістрів 42 і 43 і в них по інформаційним входам із блоку кеш-пам'яті засилається код символу {Хс}, {Yc} з постійною орієнтацією Зміст регістра 42 {Хс} перетвориться в напругу U'xc а вміст регістра 43 {Yc} у перетворювачі 45 - в U'YC У результаті до знакових пластин, що відхиляють, (фіг 4) підводяться напруги, які представляють СОбОЮ ПРЯМОКУТНІ ІМПУЛЬСИ ІІзх І U3Y Напруги U'xc і U'YC через інвертори 28 і 29 і підсилювачі 34 і 35 підводяться до пластин, що компенсують, характрона Сигнал Uc2 затримується в елементі 46 на час перехідних процесів у регістрах 42 і 43, а також у перетворювачах 44 і 45 і запускає генератор 47, з виходу якого знімається прямокутний імпульс Uzi Цей сигнал через елемент АБО 36 і підсилювач 37 підводиться до керуючого електроду характрона, тобто є імпульсом підсвічування U z Тривалість цього імпульсу дорівнює часу відображення символу з постійною орієнтацією на екрані характро 11 45921 на Структурна схема блоку зрушення символів у формулярі показана на фіг 7 У и склад входять п'ятий 48 і шостий 49 регістри і третій 50 і четвертий 51 перетворювачі код-напруга Від блоку керування на керуючий вхід регістрів 48 і 49 надходить керуючий сигнал UC3, і по їх інформаційних входах із блоку кеш-пам'яті в них засилаються числа {ДХ} і {ДУ|, що визначають місце розташування символу у формулярі щодо вихідного Уміст регістра 48 перетвориться в перетворювачі код-напруга 50 у напругу ІГдх, а вміст регістра 49 у перетворювачі код-напруга 51 - у напругу U'UY, чим досягається формування напруг ІІдх і UUY, що підводяться до формулярних пластин характрона Структурна схема блоку відображення умовних позначок цілей, орієнтованих по напрямку їхнього переміщення, і усілякого виду кривих, зображена на фіг 8 У її склад входять сьомий 52, восьмий 53 і дев'ятий 54, регістри, тригер 55, п'ятий 56 і шостий 57 перетворювач код-напруга, перетворювач код-часовий інтервал 58, перший 59 і другий 60 інтегратори й елемент І 61 В основу функціонування цього блоку покладений метод Л кусочно-лшійноі апроксимації умовних позначок цілей і кривих Згідно «Правилам разработки и оформления боевых документов, сокращенным обозначениям и условным знакам» (Приложение к НСШ ВМФ-90 - М Министерство обороны СССР, 1990 - 364 с ) практично утворюючих усіх позначень умовних кораблів супротивника, як і непізнані ЦІЛІ, включаючи ПІДВІДНІ ЧОВНИ І літаки, являють собою набір векторів, як наприклад [ \ - непізнаний ПІДВІДНИЙ човен, < І - непізнаний корабель, - 51 ~52 53 54 S5 40 41 42 43 44 45 46 4? 32 33 34 35 36 37 зе 39 24 23 26 27 28 29 3D 31 16 17 IS 19 20 21 22 23 9 10 11 12 13 І4 15 1 2 3 4 5 6 7 • S іспл Фіг 2 і У зо 29 28 27 12 13 14 15 26 25 24 2' Е 9 10 11 22 23 20 18 п 16 33 32 31 37 Зй 35 41 40 44 •• II І9 4 5 6 7 І 2 3 46 47 4S 34 49 50 51 3S 53 54 55 42 5? 58 59 60 _Х 32 56 43 31 52 39 зо Фіг 4 45 £>ігЗ 15 і: * * \ / 45921 38 Л— 40 16 52 41 39 * 53 Фіг 5 7-. S \ ГУ 44 43 к 42 45 54 57 * 9 55 47 46 Д Г • 48 L>_ Фіг,? 50 * 49 г: " і : 51 • • Фіг 7 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
