Скоба із затискними кулачками і стояком, що їх з’єднує

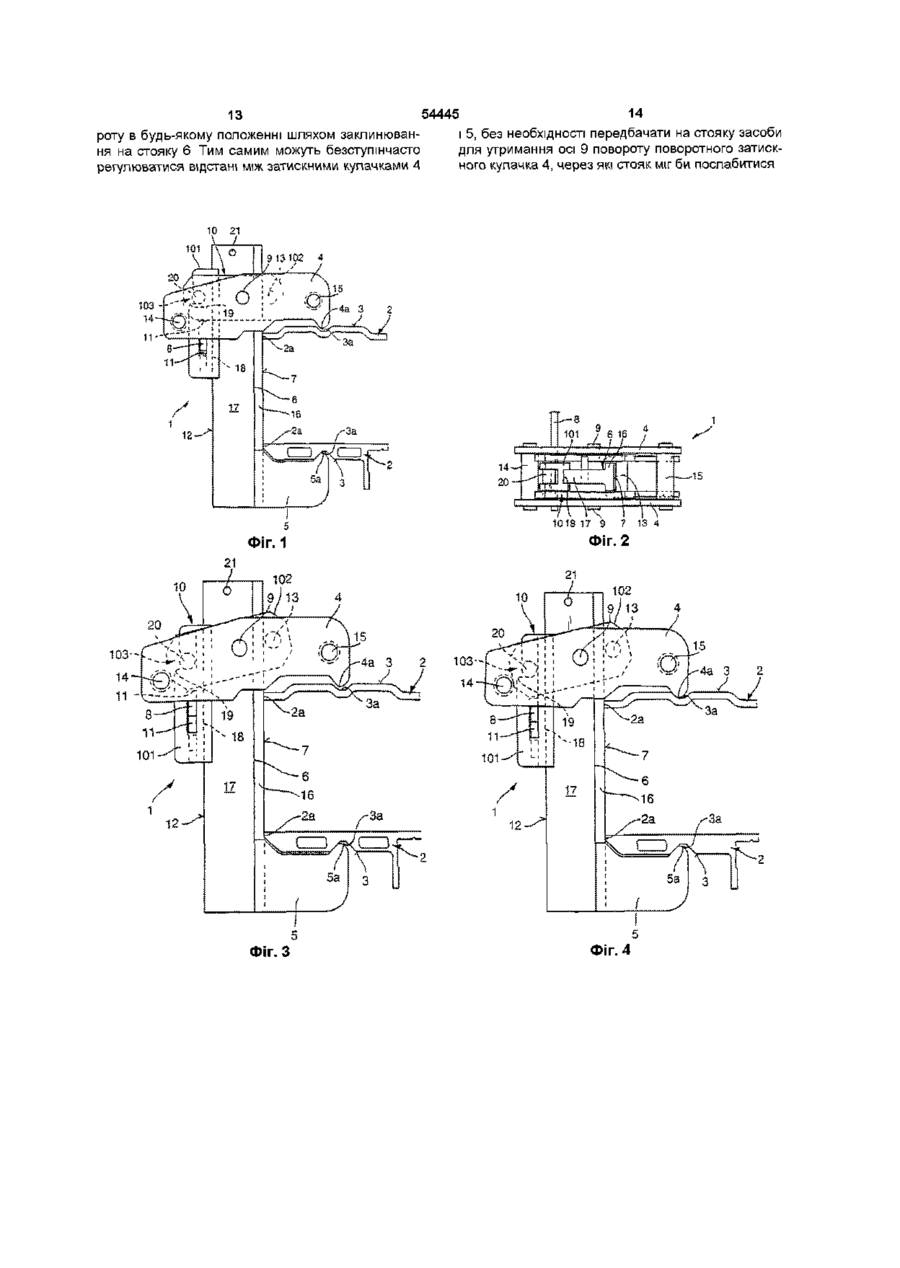

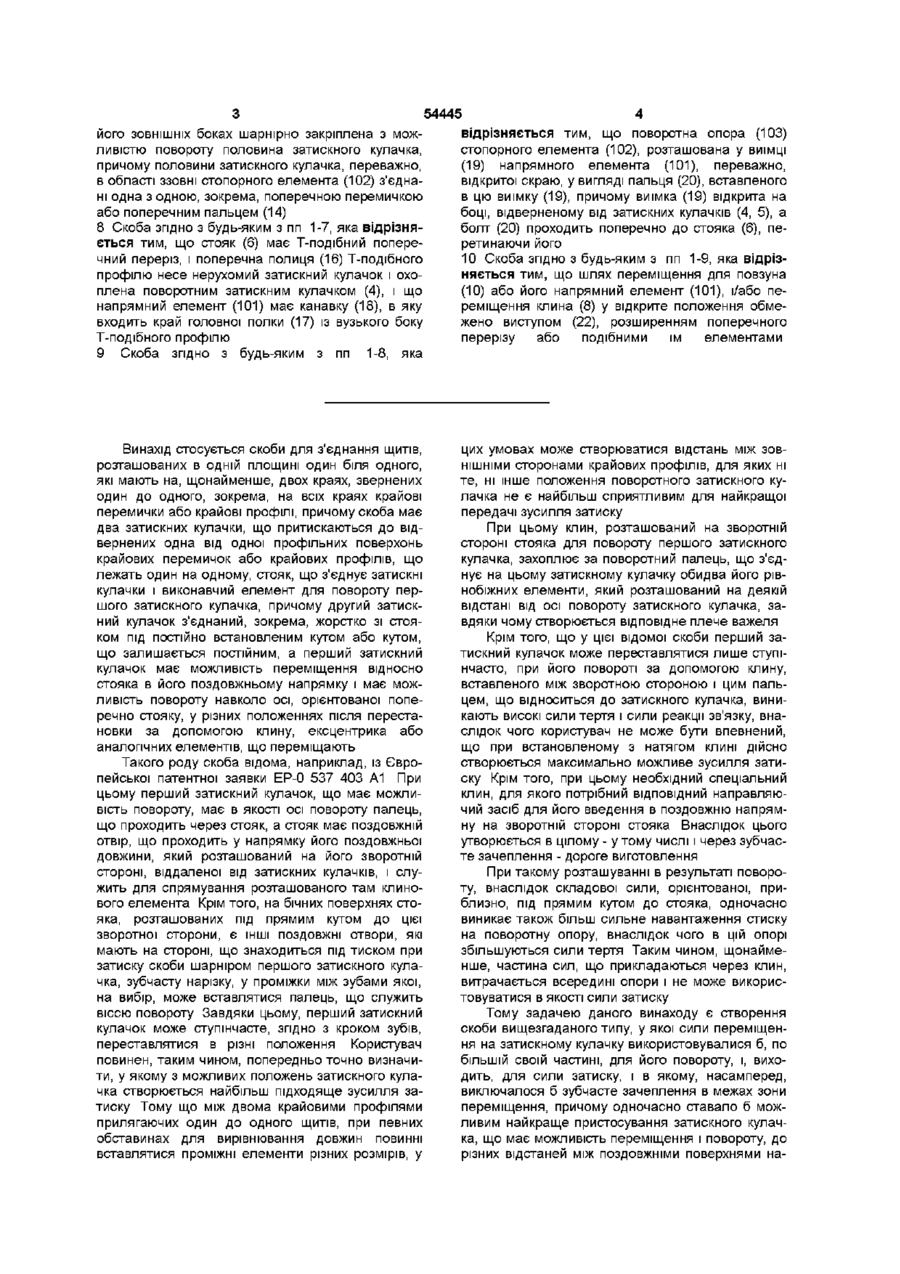

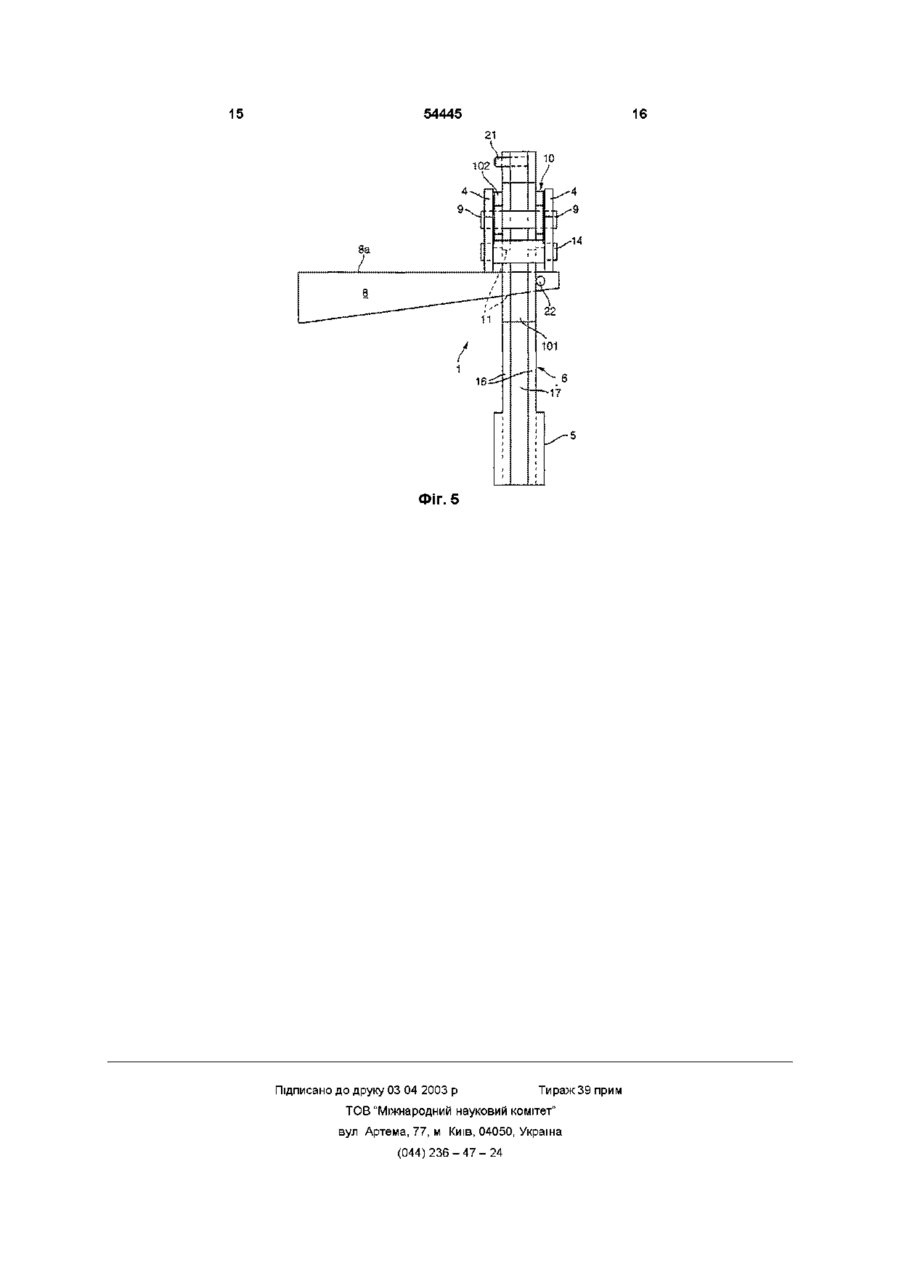

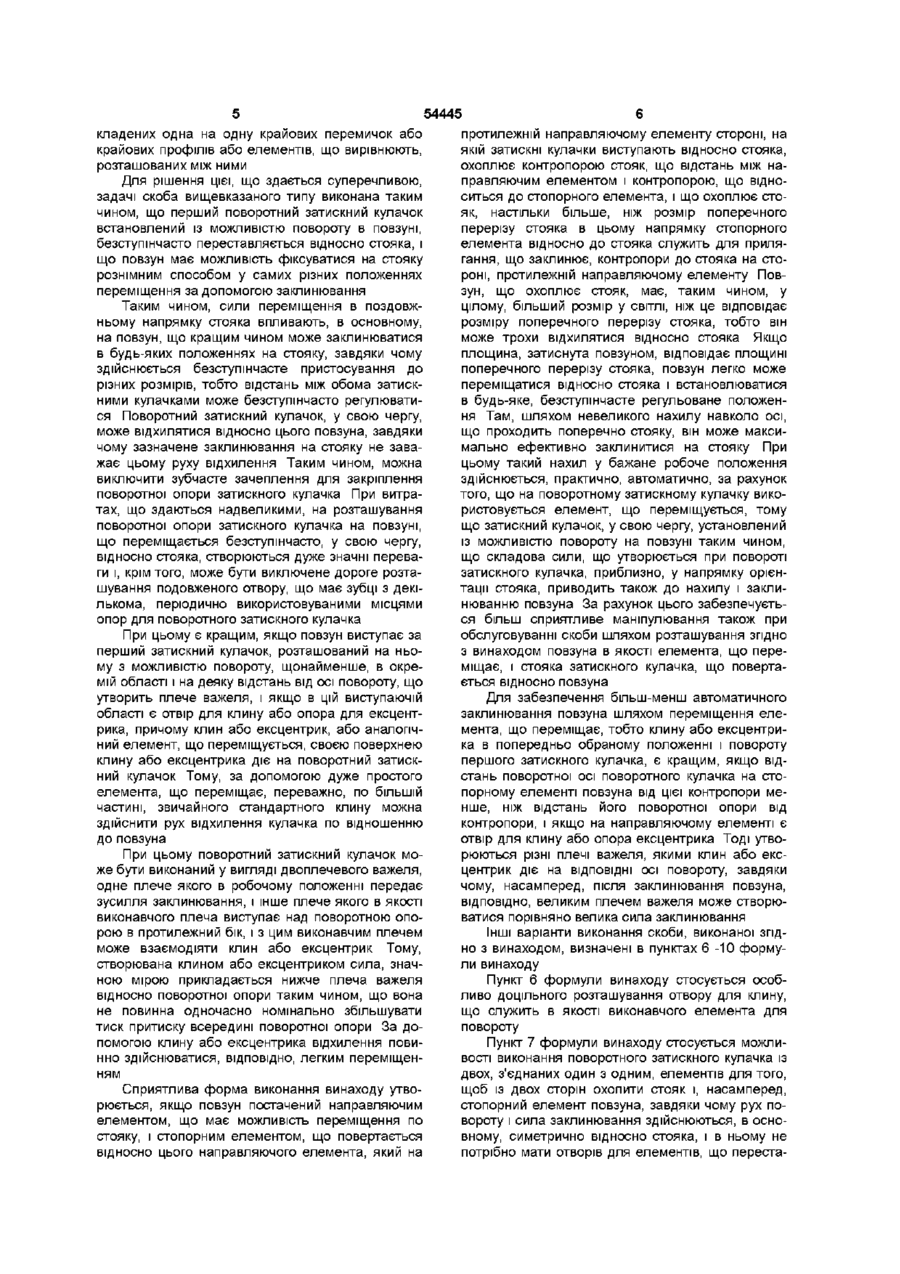

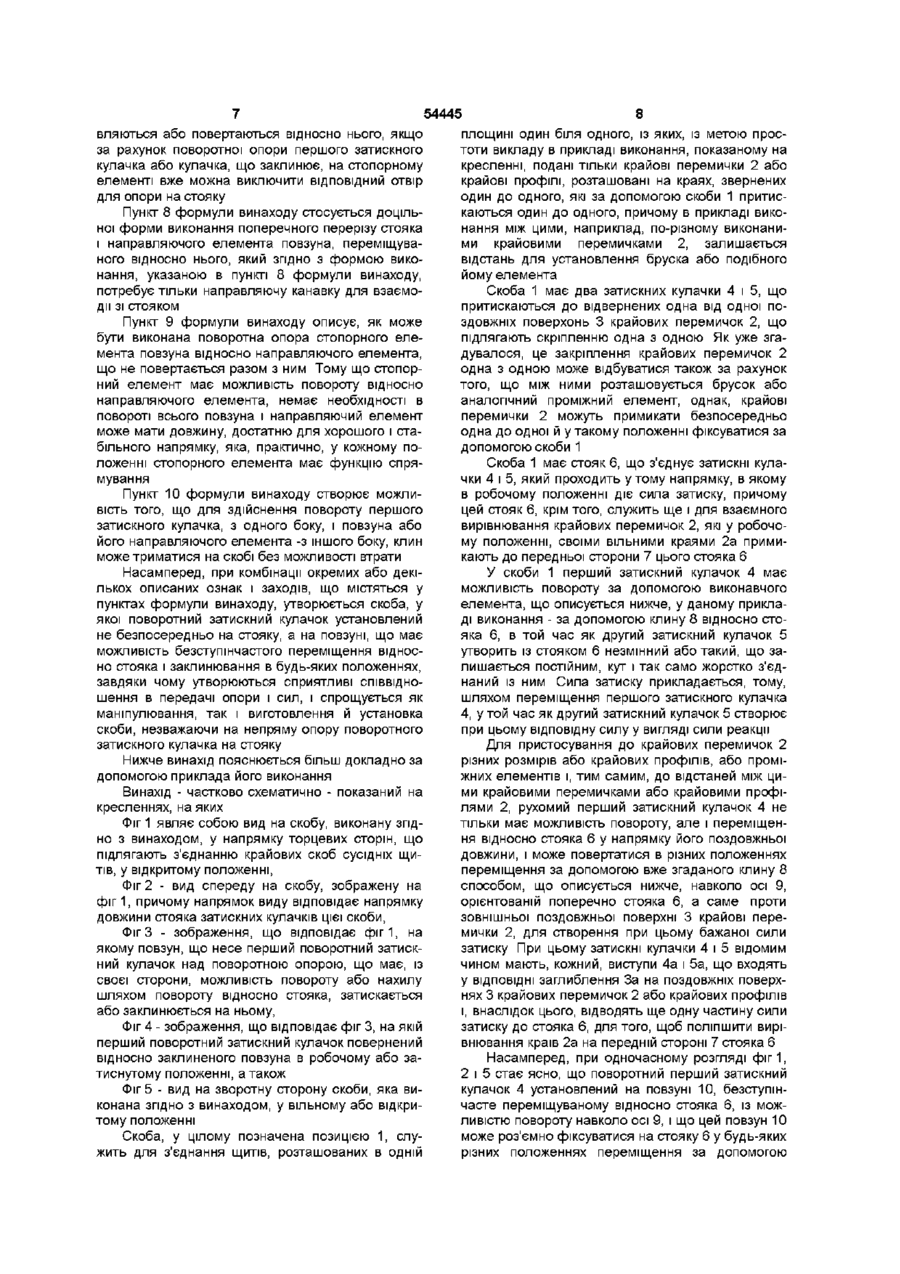

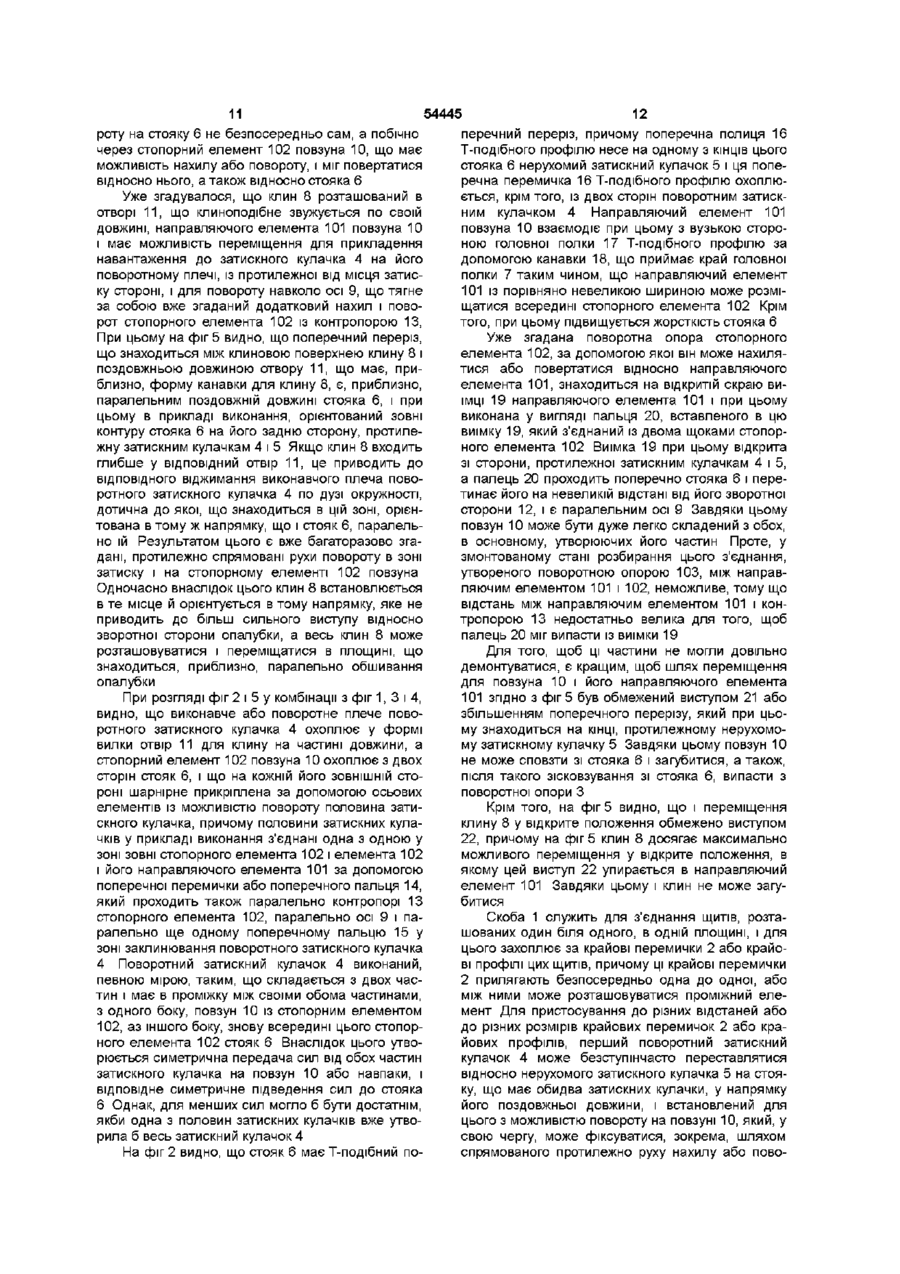

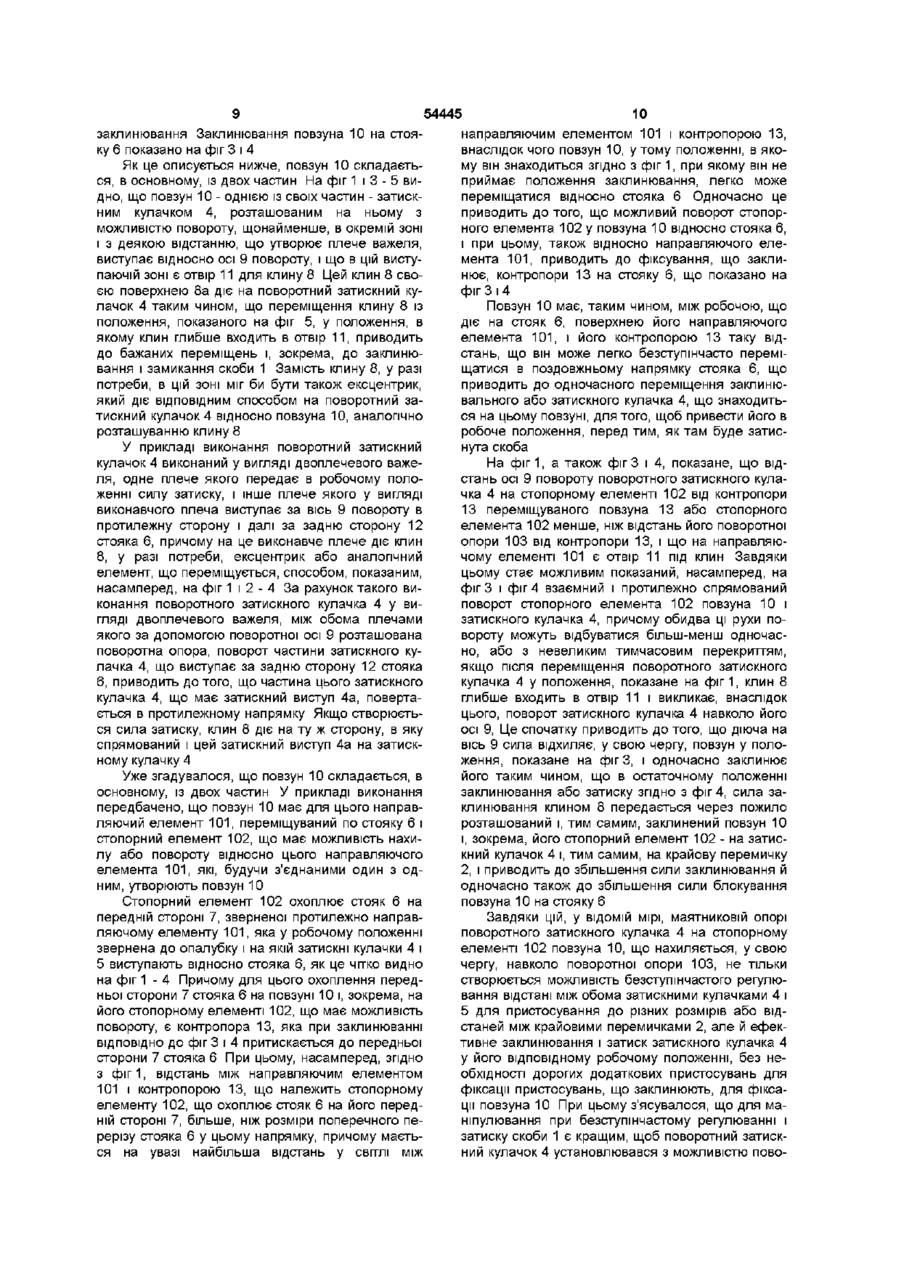

1 Скоба (1) для з'єднання щитів, розташованих в одній площині, один біля одного і які мають щонайменше на двох краях, звернених один до одного, зокрема, на всіх краях крайові перемички (2) або крайові профілі, причому скоба має на протилежних одна одній поздовжніх поверхнях (3) підлягаючих закріпленню одна до одної крайових перемичок або крайових профілів (2) два затискні кулачки (4, 5), що мають можливість притиску один до одного, стояк (6), що з'єднує затискні кулачки (4, 5) і виконавчий елемент для повороту першого затискного кулачка (4), причому другий кулачок (5) з'єднаний, зокрема, жорстко зі стояком (6) під постійним кутом або кутом, що залишається незмінним, і перший затискний кулачок (4) має можливість переміщення відносно стояка (6) у його поздовжньому напрямку і має можливість повороту навколо осі (9), орієнтованій поперечно стояК У (6), У різних положеннях після перестановки за допомогою клина (8), ексцентрика або аналогічних елементів, що переміщають, яка відрізняється тим, що перший поворотний затискний кулачок (4) установлений із можливістю повороту на повзуні (10), що має можливість безступінчасто переміщатися відносно стояка (6), і тим, що повзун (10) виконаний із можливістю фіксування на стояку (6) у будь-яких різних положеннях переміщення шляхом заклинювання 2 Скоба згідно з п 1, яка відрізняється тим, що повзун (10) виступає за затискний кулачок (4), розташований на ньому з можливістю повороту, щонайменше в окремій області виступає на деяку відстань до осі (9) повороту, що утворює плече важеля, і тим, що в цій виступиш зоні є отвір (11) для клина (8) або опора для ексцентрика, причому клин (8) або ексцентрик діє клиновою поверхнею або поверхнею ексцентрика на поворотний затискний кулачок (4) 3 Скоба згідно з п 1 або 2, яка відрізняється тим, що поворотний затискний кулачок (4) виконаний у вигляді двоплечого важеля, одне плече якого передає в робочому положенні силу затиску, а інше плече виступає у вигляді виконавчого плеча за поворотну опору (9) у протилежний бік, і що з цим виконавчим плечем взаємодіє кпин (8) або ексцентрик 4 Скоба згідно з будь-яким з пп 1-3, яка відрізняється тим, що повзун (10) має напрямний елемент (101), що має можливість переміщатися по стояку (6), і стопорний елемент (102), що має можливість повороту відносно цього напрямного елемента (101), який охоплює стояк (6) контропорою (13) на боці (7), оберненому від напрямного елемента (101), на якому затискні кулачки (4, 5) виступають відносно стояка (6), і що відстань між напрямним елементом (101) і контропорою (13), що відноситься до стопорного елемента (102) і що охоплює стояк (6), більша, ніж розмір поперечного перерізу стояка (6) у цьому напрямку, внаслідок чого відхилення стопорного елемента (102) відносно стояка (6) служить для притиску, що заклинює, контропори (13) до стояка (6) 5 Скоба згідно з будь-яким з пп 1-4, яка відрізняється тим, що відстань осі (9) повороту поворотного затискного кулачка (4) на стопорному елементі (102) від контропори (13) переміщуваного повзуна (10) менша, ніж відстань його поворотної опори від контропори (13), і тим, що на напрямному елементі (101) є отвір (11) під клин або опора ексцентрика 6 Скоба згідно з будь-яким з пп 1-5, яка відрізняється тим, що клин (8) розташований в отворі (11), що звужується клиноподібно по своїй довжині, напрямного елемента (101), і має можливість переміщення, і що поперечний переріз і поздовжня довжина отвору для клина (8), що знаходиться між клиновими поверхнями клина (8), орієнтовані, приблизно, паралельно поздовжній довжині стояка (6), зокрема, поза контуром стояка (6), на його боці (12), оберненому протилежно затискним кулачкам (4,5) 7 Скоба згідно з будь-яким з пп 1-6, яка відрізняється тим, що поворотне плече поворотного затискного кулачка (4) охоплює у вигляді вилки отвір (11) під кпин на частині його довжини, а стопорний елемент (102) охоплює з двох боків стояк (6), і на О ю ю 54445 його ЗОВНІШНІХ боках шарнірно закріплена з можливістю повороту половина затискного кулачка, причому половини затискного кулачка, переважно, в області ззовні стопорного елемента (102) з'єднані одна з одною, зокрема, поперечною перемичкою або поперечним пальцем (14) 8 Скоба згідно з будь-яким з пп 1-7, яка відрізняється тим, що стояк (6) має Т-подібний поперечний переріз, і поперечна полиця (16) Т-подібного профілю несе нерухомий затискний кулачок і охоплена поворотним затискним кулачком (4), і що напрямний елемент (101) має канавку (18), в яку входить край головної полки (17) із вузького боку Т-подібного профілю 9 Скоба згідно з будь-яким з пп 1-8, яка відрізняється тим, що поворотна опора (103) стопорного елемента (102), розташована у виїмці (19) напрямного елемента (101), переважно, відкритої скраю, у вигляді пальця (20), вставленого в цю виїмку (19), причому виїмка (19) відкрита на боці, відверненому від затискних кулачків (4, 5), а болт (20) проходить поперечно до стояка (6), перетинаючи його 10 Скоба згідно з будь-яким з пп 1-9, яка відрізняється тим, що шлях переміщення для повзуна (10) або його напрямний елемент (101), і/або переміщення клина (8) у відкрите положення обмежено виступом (22), розширенням поперечного перерізу або подібними їм елементами Винахід стосується скоби для з'єднання щитів, розташованих в одній площині один біля одного, які мають на, щонайменше, двох краях, звернених один до одного, зокрема, на всіх краях крайові перемички або крайові профілі, причому скоба має два затискних кулачки, що притискаються до відвернених одна від одної профільних поверхонь крайових перемичок або крайових профілів, що лежать один на одному, стояк, що з'єднує затискні кулачки і виконавчий елемент для повороту першого затискного кулачка, причому другий затискний кулачок з'єднаний, зокрема, жорстко зі стояком під постійно встановленим кутом або кутом, що залишається постійним, а перший затискний кулачок має можливість переміщення відносно стояка в його поздовжньому напрямку і має можливість повороту навколо осі, орієнтованої поперечно стояку, у різних положеннях після перестановки за допомогою клину, ексцентрика або аналогічних елементів, що переміщають цих умовах може створюватися відстань між ЗОВНІШНІМИ сторонами крайових профілів, для яких ні те, ні інше положення поворотного затискного кулачка не є найбільш сприятливим для найкращої передачі зусилля затиску При цьому кпин, розташований на зворотній стороні стояка для повороту першого затискного кулачка, захоплює за поворотний палець, що з'єднує на цьому затискному кулачку обидва його рівнобіжних елементи, який розташований на деякій відстані від осі повороту затискного кулачка, завдяки чому створюється відповідне плече важеля Крім того, що у цієї відомої скоби перший затискний кулачок може переставлятися лише ступінчасто, при його повороті за допомогою клину, вставленого між зворотною стороною і цим пальцем, що відноситься до затискного кулачка, виникають високі сили тертя і сили реакції зв'язку, внаслідок чого користувач не може бути впевнений, що при встановленому з натягом клині дійсно створюється максимально можливе зусилля затиску Крім того, при цьому необхідний спеціальний клин, для якого потрібний ВІДПОВІДНИЙ направляючий засіб для його введення в поздовжню напрямну на зворотній стороні стояка Внаслідок цього утворюється в цілому - у тому числі і через зубчасте зачеплення - дороге виготовлення Такого роду скоба відома, наприклад, із Європейської патентної заявки ЕР-0 537 403 А1 При цьому перший затискний кулачок, що має можливість повороту, має в якості осі повороту палець, що проходить через стояк, а стояк має поздовжній отвір, що проходить у напрямку його поздовжньої довжини, який розташований на його зворотній стороні, віддаленої від затискних кулачків, і служить для спрямування розташованого там клинового елемента Крім того, на бічних поверхнях стояка, розташованих під прямим кутом до цієї зворотної сторони, є ІНШІ поздовжні отвори, які мають на стороні, що знаходиться під тиском при затиску скоби шарніром першого затискного кулачка, зубчасту нарізку, у проміжки між зубами якої, на вибір, може вставлятися палець, що служить віссю повороту Завдяки цьому, перший затискний кулачок може ступінчасте, згідно з кроком зубів, переставлятися в різні положення Користувач повинен, таким чином, попередньо точно визначити, у якому з можливих положень затискного кулачка створюється найбільш підходяще зусилля затиску Тому що між двома крайовими профілями прилягаючих один до одного щитів, при певних обставинах для вирівнювання довжин повинні вставлятися проміжні елементи різних розмірів, у При такому розташуванні в результаті повороту, внаслідок складової сили, орієнтованої, приблизно, під прямим кутом до стояка, одночасно виникає також більш сильне навантаження стиску на поворотну опору, внаслідок чого в цій опорі збільшуються сили тертя Таким чином, щонайменше, частина сил, що прикладаються через клин, витрачається всередині опори і не може використовуватися в якості сили затиску Тому задачею даного винаходу є створення скоби вищезгаданого типу, у якої сили переміщення на затискному кулачку використовувалися б, по більшій своїй частині, для його повороту, і, виходить,для сили затиску, і в якому, насамперед, виключалося б зубчасте зачеплення в межах зони переміщення, причому одночасно ставало б можливим найкраще пристосування затискного кулачка, що має можливість переміщення і повороту, до різних відстаней між поздовжніми поверхнями на 54445 кладених одна на одну крайових перемичок або крайових профілів або елементів, що вирівнюють, розташованих між ними Для рішення цієї, що здається суперечливою, задачі скоба вищевказаного типу виконана таким чином, що перший поворотний затискний кулачок встановлений із можливістю повороту в повзуні, безступінчасто переставляється відносно стояка, і що повзун має можливість фіксуватися на стояку рознімним способом у самих різних положеннях переміщення за допомогою заклинювання Таким чином, сили переміщення в поздовжньому напрямку стояка впливають, в основному, на повзун, що кращим чином може заклинюватися в будь-яких положеннях на стояку, завдяки чому здійснюється безступінчасте пристосування до різних розмірів, тобто відстань між обома затискними кулачками може безступінчасто регулюватися Поворотний затискний кулачок, у свою чергу, може відхилятися відносно цього повзуна, завдяки чому зазначене заклинювання на стояку не заважає цьому руху відхилення Таким чином, можна виключити зубчасте зачеплення для закріплення поворотної опори затискного кулачка При витратах, що здаються надвеликими, на розташування поворотної опори затискного кулачка на повзуні, що переміщається безступінчасто, у свою чергу, відносно стояка, створюються дуже значні переваги і, крім того, може бути виключене дороге розташування подовженого отвору, що має зубці з декількома, періодично використовуваними місцями опор для поворотного затискного кулачка При цьому є кращим, якщо повзун виступає за перший затискний кулачок, розташований на ньому з можливістю повороту, щонайменше, в окремій області і на деяку відстань від осі повороту, що утворить плече важеля, і якщо в цій виступаючій області є отвір для клину або опора для ексцентрика, причому клин або ексцентрик, або аналогічний елемент, що переміщується, своєю поверхнею клину або ексцентрика діє на поворотний затискний кулачок Тому, за допомогою дуже простого елемента, що переміщає, переважно, по більшій частині, звичайного стандартного клину можна здійснити рух відхилення кулачка по відношенню до повзуна При цьому поворотний затискний кулачок може бути виконаний у вигляді двоплечевого важеля, одне плече якого в робочому положенні передає зусилля заклинювання, і інше плече якого в якості виконавчого плеча виступає над поворотною опорою в протилежний бік, і з цим виконавчим плечем може взаємодіяти клин або ексцентрик Тому, створювана клином або ексцентриком сила, значною мірою прикладається нижче плеча важеля відносно поворотної опори таким чином, що вона не повинна одночасно номінально збільшувати тиск притиску всередині поворотної опори За допомогою клину або ексцентрика відхилення повинно здійснюватися, ВІДПОВІДНО, легким переміщенням Сприятлива форма виконання винаходу утворюється, якщо повзун постачений направляючим елементом, що має можливість переміщення по стояку, і стопорним елементом, що повертається відносно цього направляючого елемента, який на протилежній направляючому елементу стороні, на якій затискні кулачки виступають відносно стояка, охоплює контропорою стояк, що відстань між направляючим елементом і контропорою, що відноситься до стопорного елемента, і що охоплює стояк, настільки більше, ніж розмір поперечного перерізу стояка в цьому напрямку стопорного елемента відносно до стояка служить для прилягання, що заклинює, контропори до стояка на стороні, протилежній направляючому елементу Повзун, що охоплює стояк, має, таким чином, у цілому, більший розмір у СВІТЛІ, ніж це відповідає розміру поперечного перерізу стояка, тобто він може трохи відхилятися відносно стояка Якщо площина, затиснута повзуном, відповідає площині поперечного перерізу стояка, повзун легко може переміщатися відносно стояка і встановлюватися в будь-яке, безступінчасте регульоване положення Там, шляхом невеликого нахилу навколо осі, що проходить поперечно стояку, він може максимально ефективно заклинитися на стояку При цьому такий нахил у бажане робоче положення здійснюється, практично, автоматично, за рахунок того, що на поворотному затискному кулачку використовується елемент, що переміщується, тому що затискний кулачок, у свою чергу, установлений із можливістю повороту на повзуні таким чином, що складова сили, що утворюється при повороті затискного кулачка, приблизно, у напрямку орієнтації стояка, приводить також до нахилу і заклинюванню повзуна За рахунок цього забезпечується більш сприятливе маніпулювання також при обслуговуванні скоби шляхом розташування згідно з винаходом повзуна в якості елемента, що переміщає, і стояка затискного кулачка, що повертається відносно повзуна Для забезпечення більш-менш автоматичного заклинювання повзуна шляхом переміщення елемента, що переміщає, тобто клину або ексцентрика в попередньо обраному положенні і повороту першого затискного кулачка, є кращим, якщо відстань поворотної осі поворотного кулачка на стопорному елементі повзуна від цієї контропори менше, ніж відстань його поворотної опори від контропори, і якщо на направляючому елементі є отвір для клину або опора ексцентрика Тоді утворюються різні плечі важеля, якими кпин або ексцентрик діє на ВІДПОВІДНІ осі повороту, завдяки чому, насамперед, після заклинювання повзуна, ВІДПОВІДНО, великим плечем важеля може створюватися порівняно велика сила заклинювання Інші варіанти виконання скоби, виконаної згідно з винаходом, визначені в пунктах 6 -10 формули винаходу Пункт 6 формули винаходу стосується особливо доцільного розташування отвору для клину, що служить в якості виконавчого елемента для повороту Пункт 7 формули винаходу стосується можливості виконання поворотного затискного кулачка із двох, з'єднаних один з одним, елементів для того, щоб із двох сторін охопити стояк і, насамперед, стопорний елемент повзуна, завдяки чому рух повороту і сила заклинювання здійснюються, в основному, симетрично відносно стояка, і в ньому не потрібно мати отворів для елементів, що переста 54445 вляються або повертаються відносно нього, якщо за рахунок поворотної опори першого затискного кулачка або кулачка, що заклинює, на стопорному елементі вже можна виключити ВІДПОВІДНИЙ отвір для опори на стояку Пункт 8 формули винаходу стосується доцільної форми виконання поперечного перерізу стояка і направляючого елемента повзуна, переміщуваного відносно нього, який згідно з формою виконання, указаною в пункті 8 формули винаходу, потребує тільки направляючу канавку для взаємодії зі стояком Пункт 9 формули винаходу описує, як може бути виконана поворотна опора стопорного елемента повзуна відносно направляючого елемента, що не повертається разом з ним Тому що стопорний елемент має можливість повороту відносно направляючого елемента, немає необхідності в повороті всього повзуна і направляючий елемент може мати довжину, достатню для хорошого і стабільного напрямку, яка, практично, у кожному положенні стопорного елемента має функцію спрямування Пункт 10 формули винаходу створює можливість того, що для здійснення повороту першого затискного кулачка, з одного боку, і повзуна або його направляючого елемента -з іншого боку, клин може триматися на скобі без можливості втрати Насамперед, при комбінації окремих або декількох описаних ознак і заходів, що містяться у пунктах формули винаходу, утворюється скоба, у якої поворотний затискний кулачок установлений не безпосередньо на стояку, а на повзуні, що має можливість безступінчастого переміщення відносно стояка і заклинювання в будь-яких положеннях, завдяки чому утворюються сприятливі співвідношення в передачі опори і сил, і спрощується як маніпулювання, так і виготовлення й установка скоби, незважаючи на непряму опору поворотного затискного кулачка на стояку Нижче винахід пояснюється більш докладно за допомогою приклада його виконання Винахід - частково схематично - показаний на кресленнях, на яких Фіг 1 являє собою вид на скобу, виконану згідно з винаходом, у напрямку торцевих сторін, що підлягають з'єднанню крайових скоб сусідніх щитів, у відкритому положенні, Фіг 2 - вид спереду на скобу, зображену на фіг 1, причому напрямок виду відповідає напрямку довжини стояка затискних кулачків цієї скоби, Фіг 3 - зображення, що відповідає фіг1, на якому повзун, що несе перший поворотний затискний кулачок над поворотною опорою, що має, із своєї сторони, можливість повороту або нахилу шляхом повороту відносно стояка, затискається або заклинюється на ньому, Фіг 4 - зображення, що відповідає фіг 3, на якій перший поворотний затискний кулачок повернений відносно заклиненого повзуна в робочому або затиснутому положенні, а також Фіг 5 - вид на зворотну сторону скоби, яка виконана згідно з винаходом, у вільному або відкритому положенні Скоба, у цілому позначена позицією 1, служить для з'єднання щитів, розташованих в одній 8 площині один біля одного, із яких, із метою простоти викладу в прикладі виконання, показаному на кресленні, подані тільки крайові перемички 2 або крайові профілі, розташовані на краях, звернених один до одного, які за допомогою скоби 1 притискаються один до одного, причому в прикладі виконання між цими, наприклад, по-різному виконаними крайовими перемичками 2, залишається відстань для установлення бруска або подібного йому елемента Скоба 1 має два затискних кулачки 4 і 5, що притискаються до відвернених одна від одної поздовжніх поверхонь 3 крайових перемичок 2, що підлягають скріпленню одна з одною Як уже згадувалося, це закріплення крайових перемичок 2 одна з одною може відбуватися також за рахунок того, що між ними розташовується брусок або аналогічний проміжний елемент, однак, крайові перемички 2 можуть примикати безпосередньо одна до одної й у такому положенні фіксуватися за допомогою скоби 1 Скоба 1 має стояк 6, що з'єднує затискні кулачки 4 і 5, який проходить у тому напрямку, в якому в робочому положенні діє сила затиску, причому цей стояк 6, крім того, служить ще і для взаємного вирівнювання крайових перемичок 2, які у робочому положенні, своїми вільними краями 2а примикають до передньої сторони 7 цього стояка 6 У скоби 1 перший затискний кулачок 4 має можливість повороту за допомогою виконавчого елемента, що описується нижче, у даному прикладі виконання - за допомогою клину 8 відносно стояка 6, в той час як другий затискний кулачок 5 утворить із стояком 6 незмінний або такий, що залишається постійним, кут і так само жорстко з'єднаний із ним Сила затиску прикладається, тому, шляхом переміщення першого затискного кулачка 4, у той час як другий затискний кулачок 5 створює при цьому відповідну силу у вигляді сили реакції Для пристосування до крайових перемичок 2 різних розмірів або крайових профілів, або проміжних елементів і, тим самим, до відстаней між цими крайовими перемичками або крайовими профілями 2, рухомий перший затискний кулачок 4 не тільки має можливість повороту, але і переміщення відносно стояка 6 у напрямку його поздовжньої довжини, і може повертатися в різних положеннях переміщення за допомогою вже згаданого клину 8 способом, що описується нижче, навколо осі 9, орієнтованій поперечно стояка 6, а саме проти зовнішньої поздовжньої поверхні 3 крайові перемички 2, для створення при цьому бажаної сили затиску При цьому затискні кулачки 4 і 5 відомим чином мають, кожний, виступи 4а і 5а, що входять у ВІДПОВІДНІ заглиблення За на поздовжніх поверхнях 3 крайових перемичок 2 або крайових профілів і, внаслідок цього, відводять ще одну частину сили затиску до стояка 6, для того, щоб поліпшити вирівнювання країв 2а на передній стороні 7 стояка 6 Насамперед, при одночасному розгляді фіг1, 2 і 5 стає ясно, що поворотний перший затискний кулачок 4 установлений на повзуні 10, безступінчасте переміщуваному відносно стояка 6, із можливістю повороту навколо осі 9, і що цей повзун 10 може роз'ємно фіксуватися на стояку 6 у будь-яких різних положеннях переміщення за допомогою 54445 заклинювання Заклинювання повзуна 10 на стояку 6 показано на фіг 3 і 4 Як це описується нижче, повзун 10 складається, в основному, із двох частин На фіг 1 і 3 - 5 видно, що повзун 10 - однією із своїх частин - затискним кулачком 4, розташованим на ньому з можливістю повороту, щонайменше, в окремій зоні і з деякою відстанню, що утворює плече важеля, виступає відносно осі 9 повороту, і що в цій виступаючій зоні є отвір 11 для клину 8 Цей клин 8 своєю поверхнею 8а діє на поворотний затискний кулачок 4 таким чином, що переміщення клину 8 із положення, показаного на фіг 5, у положення, в якому клин глибше входить в отвір 11, приводить до бажаних переміщень і, зокрема, до заклинювання і замикання скоби 1 Замість клину 8, у разі потреби, в цій зоні міг би бути також ексцентрик, який діє ВІДПОВІДНИМ способом на поворотний затискний кулачок 4 відносно повзуна 10, аналогічно розташуванню клину 8 У прикладі виконання поворотний затискний кулачок 4 виконаний у вигляді двоплечевого важеля, одне плече якого передає в робочому положенні силу затиску, і інше плече якого у вигляді виконавчого плеча виступає за вісь 9 повороту в протилежну сторону і далі за задню сторону 12 стояка 6, причому на це виконавче плече діє кпин 8, у разі потреби, ексцентрик або аналогічний елемент, що переміщується, способом, показаним, насамперед, на фіг 1 і 2 - 4 За рахунок такого виконання поворотного затискного кулачка 4 у вигляді двоплечевого важеля, між обома плечами якого за допомогою поворотної осі 9 розташована поворотна опора, поворот частини затискного кулачка 4, що виступає за задню сторону 12 стояка 6, приводить до того, що частина цього затискного кулачка 4, що має затискний виступ 4а, повертається в протилежному напрямку Якщо створюється сила затиску, клин 8 діє на ту ж сторону, в яку спрямований і цей затискний виступ 4а на затискному кулачку 4 Уже згадувалося, що повзун 10 складається, в основному, із двох частин У прикладі виконання передбачено, що повзун 10 має для цього направляючий елемент 101, переміщуваний по стояку 6 і стопорний елемент 102, що має можливість нахилу або повороту відносно цього направляючого елемента 101, які, будучи з'єднаними один з одним, утворюють повзун 10 Стопорний елемент 102 охоплює стояк 6 на передній стороні 7, зверненої протилежно направляючому елементу 101, яка у робочому положенні звернена до опалубку і на якій затискні кулачки 4 і 5 виступають відносно стояка 6, як це чітко видно на фіг 1 - 4 Причому для цього охоплення передньої сторони 7 стояка 6 на повзуні 10 і, зокрема, на його стопорному елементі 102, що має можливість повороту, є контропора 13, яка при заклинюванні ВІДПОВІДНО до фіг 3 і 4 притискається до передньої сторони 7 стояка 6 При цьому, насамперед, згідно з фіг1, відстань між направляючим елементом 101 і контропорою 13, що належить стопорному елементу 102, що охоплює стояк 6 на його передній стороні 7, більше, ніж розміри поперечного перерізу стояка 6 у цьому напрямку, причому мається на увазі найбільша відстань у СВІТЛІ МІЖ 10 направляючим елементом 101 і контропорою 13, внаслідок чого повзун 10, утому положенні, в якому він знаходиться згідно з фіг 1, при якому він не приймає положення заклинювання, легко може переміщатися відносно стояка 6 Одночасно це приводить до того, що можливий поворот стопорного елемента 102 у повзуна 10 відносно стояка 6, і при цьому, також відносно направляючого елемента 101, приводить до фіксування, що заклинює, контропори 13 на стояку 6, що показано на фіг 3 і 4 Повзун 10 має, таким чином, між робочою, що діє на стояк 6, поверхнею його направляючого елемента 101, і його контропорою 13 таку відстань, що він може легко безступінчасто переміщатися в поздовжньому напрямку стояка 6, що приводить до одночасного переміщення заклинювального або затискного кулачка 4, що знаходиться на цьому повзуні, для того, щоб привести його в робоче положення, перед тим, як там буде затиснута скоба На фіг1, а також фіг 3 і 4, показане, що відстань осі 9 повороту поворотного затискного кулачка 4 на стопорному елементі 102 від контропори 13 переміщуваного повзуна 13 або стопорного елемента 102 менше, ніж відстань його поворотної опори 103 від контропори 13, і що на направляючому елементі 101 є отвір 11 під клин Завдяки цьому стає можливим показаний, насамперед, на фіг 3 і фіг 4 взаємний і протилежно спрямований поворот стопорного елемента 102 повзуна 10 і затискного кулачка 4, причому обидва ці рухи повороту можуть відбуватися більш-менш одночасно, або з невеликим тимчасовим перекриттям, якщо після переміщення поворотного затискного кулачка 4 у положення, показане на фіг1, клин 8 глибше входить в отвір 11 і викликає, внаслідок цього, поворот затискного кулачка 4 навколо його осі 9, Це спочатку приводить до того, що діюча на вісь 9 сила відхиляє, у свою чергу, повзун у положення, показане на фіг 3, і одночасно заклинює його таким чином, що в остаточному положенні заклинювання або затиску згідно з фіг 4, сила заклинювання клином 8 передається через пожило розташований і, тим самим, заклинений повзун 10 і, зокрема, його стопорний елемент 102 - на затискний кулачок 4 і, тим самим, на крайову перемичку 2, і приводить до збільшення сили заклинювання й одночасно також до збільшення сили блокування повзуна 10 на стояку 6 Завдяки цій, у ВІДОМІЙ мірі, маятниковій опорі поворотного затискного кулачка 4 на стопорному елементі 102 повзуна 10, що нахиляється, у свою чергу, навколо поворотної опори 103, не тільки створюється можливість безступінчастого регулювання відстані між обома затискними кулачками 4 і 5 для пристосування до різних розмірів або відстаней між крайовими перемичками 2, але й ефективне заклинювання і затиск затискного кулачка 4 у його відповідному робочому положенні, без необхідності дорогих додаткових пристосувань для фіксації пристосувань, що заклинюють, для фіксації повзуна 10 При цьому з'ясувалося, що для маніпулювання при безступінчастому регулюванні і затиску скоби 1 є кращим, щоб поворотний затискний кулачок 4 установлювався з можливістю пово 12 11 54445 роту на стояку 6 не безпосередньо сам, а побічно перечний переріз, причому поперечна полиця 16 через стопорний елемент 102 повзуна 10, що має Т-подібного профілю несе на одному з КІНЦІВ ЦЬОГО можливість нахилу або повороту, і міг повертатися стояка 6 нерухомий затискний кулачок 5 і ця попевідносно нього, а також відносно стояка 6 речна перемичка 16 Т-подібного профілю охоплюється, крім того, із двох сторін поворотним затискУже згадувалося, що клин 8 розташований в ним кулачком 4 Направляючий елемент 101 отворі 11, що клиноподібне звужується по своїй повзуна 10 взаємодіє при цьому з вузькою стородовжині, направляючого елемента 101 повзуна 10 ною головної полки 17 Т-подібного профілю за і має можливість переміщення для прикладення допомогою канавки 18, що приймає край головної навантаження до затискного кулачка 4 на його полки 7 таким чином, що направляючий елемент поворотному плечі, із протилежної від місця затис101 із порівняно невеликою шириною може розміку стороні, і для повороту навколо осі 9, що тягне щатися всередині стопорного елемента 102 Крім за собою вже згаданий додатковий нахил і повотого, при цьому підвищується жорсткість стояка 6 рот стопорного елемента 102 із контропорою 13, При цьому на фіг 5 видно, що поперечний переріз, Уже згадана поворотна опора стопорного що знаходиться між клиновою поверхнею клину 8 і елемента 102, за допомогою якої він може нахиляпоздовжньою довжиною отвору 11, що має, притися або повертатися відносно направляючого близно, форму канавки для клину 8, є, приблизно, елемента 101, знаходиться на відкритій скраю випаралельним поздовжній довжині стояка 6, і при їмці 19 направляючого елемента 101 і при цьому цьому в прикладі виконання, орієнтований зовні виконана у вигляді пальця 20, вставленого в цю контуру стояка 6 на його задню сторону, протилевиїмку 19, який з'єднаний із двома щоками стопоржну затискним кулачкам 4 і 5 Якщо клин 8 входить ного елемента 102 Виїмка 19 при цьому відкрита глибше у ВІДПОВІДНИЙ отвір 11, це приводить до зі сторони, протилежної затискним кулачкам 4 і 5, ВІДПОВІДНОГО віджимання виконавчого плеча повоа палець 20 проходить поперечно стояка 6 і переротного затискного кулачка 4 по дузі окружності, тинає його на невеликій відстані від його зворотної дотична до якої, що знаходиться в цій зоні, орієнсторони 12, і є паралельним осі 9 Завдяки цьому тована в тому ж напрямку, що і стояк 6, паралельповзун 10 може бути дуже легко складений з обох, но їй Результатом цього є вже багаторазово згав основному, утворюючих його частин Проте, у дані, протилежно спрямовані рухи повороту в зоні змонтованому стані розбирання цього з'єднання, затиску і на стопорному елементі 102 повзуна утвореного поворотною опорою 103, між направОдночасно внаслідок цього кпин 8 встановлюється ляючим елементом 101 і 102, неможливе, тому що в те місце й орієнтується в тому напрямку, яке не відстань між направляючим елементом 101 і конприводить до більш сильного виступу відносно тропорою 13 недостатньо велика для того, щоб зворотної сторони опалубки, а весь кпин 8 може палець 20 міг випасти із виїмки 19 розташовуватися і переміщатися в площині, що Для того, щоб ці частини не могли довільно знаходиться, приблизно, паралельно обшивання демонтуватися, є кращим, щоб шлях переміщення опалубки для повзуна 10 і його направляючого елемента 101 згідно з фіг 5 був обмежений виступом 21 або При розгляді фіг 2 і 5 у комбінації з фіг 1, 3 і 4, збільшенням поперечного перерізу, який при цьовидно, що виконавче або поворотне плече повому знаходиться на КІНЦІ, протилежному нерухоморотного затискного кулачка 4 охоплює у формі му затискному кулачку 5 Завдяки цьому повзун 10 вилки отвір 11 для клину на частині довжини, а не може сповзти зі стояка 6 і загубитися, а також, стопорний елемент 102 повзуна 10 охоплює з двох після такого зісковзування зі стояка 6, випасти з сторін стояк 6, і що на кожній його ЗОВНІШНІЙ стоповоротної опори З роні шарнірне прикріплена за допомогою осьових елементів із можливістю повороту половина затиКрім того, на фіг 5 видно, що і переміщення скного кулачка, причому половини затискних кулаклину 8 у відкрите положення обмежено виступом чків у прикладі виконання з'єднані одна з одною у 22, причому на фіг 5 клин 8 досягає максимально зоні зовні стопорного елемента 102 і елемента 102 можливого переміщення у відкрите положення, в і його направляючого елемента 101 за допомогою якому цей виступ 22 упирається в направляючий поперечної перемички або поперечного пальця 14, елемент 101 Завдяки цьому і клин не може загуякий проходить також паралельно контропорі 13 битися стопорного елемента 102, паралельно осі 9 і паСкоба 1 служить для з'єднання щитів, розтаралельно ще одному поперечному пальцю 15 у шованих один біля одного, в одній площині, і для зоні заклинювання поворотного затискного кулачка цього захоплює за крайові перемички 2 або крайо4 Поворотний затискний кулачок 4 виконаний, ві профілі цих щитів, причому ці крайові перемички певною мірою, таким, що складається з двох час2 прилягають безпосередньо одна до одної, або тин і має в проміжку між своїми обома частинами, між ними може розташовуватися проміжний елез одного боку, повзун 10 із стопорним елементом мент Для пристосування до різних відстаней або 102, аз іншого боку, знову всередині цього стопордо різних розмірів крайових перемичок 2 або краного елемента 102 стояк 6 Внаслідок цього утвойових профілів, перший поворотний затискний рюється симетрична передача сил від обох частин кулачок 4 може безступінчасто переставлятися затискного кулачка на повзун 10 або навпаки, і відносно нерухомого затискного кулачка 5 на стоявідповідне симетричне підведення сил до стояка ку, що має обидва затискних кулачки, у напрямку 6 Однак, для менших сил могло б бути достатнім, його поздовжньої довжини, і встановлений для якби одна з половин затискних кулачків вже утвоцього з можливістю повороту на повзуні 10, який, у рила б весь затискний кулачок 4 свою чергу, може фіксуватися, зокрема, шляхом спрямованого протилежно руху нахилу або повоНа фіг 2 видно, що стояк 6 має Т-подібний по 54445 14 13 і 5, без необхідності передбачати на стояку засоби роту в будь-якому положенні шляхом заклинювандля утримання осі 9 повороту поворотного затискня на стояку 6 Тим самим можуть безступінчасто ного кулачка 4, через які стояк міг би послабитися регулюватися відстані між затискними кулачками 4 103 - 1018 17 9 7 1 4 3 Фіг. 2 Фіг. 1 10 20 103 103- Фіг. З Фіг. 4 15 16 54445 Фіг. 5 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
