Призабійний перевантажувач

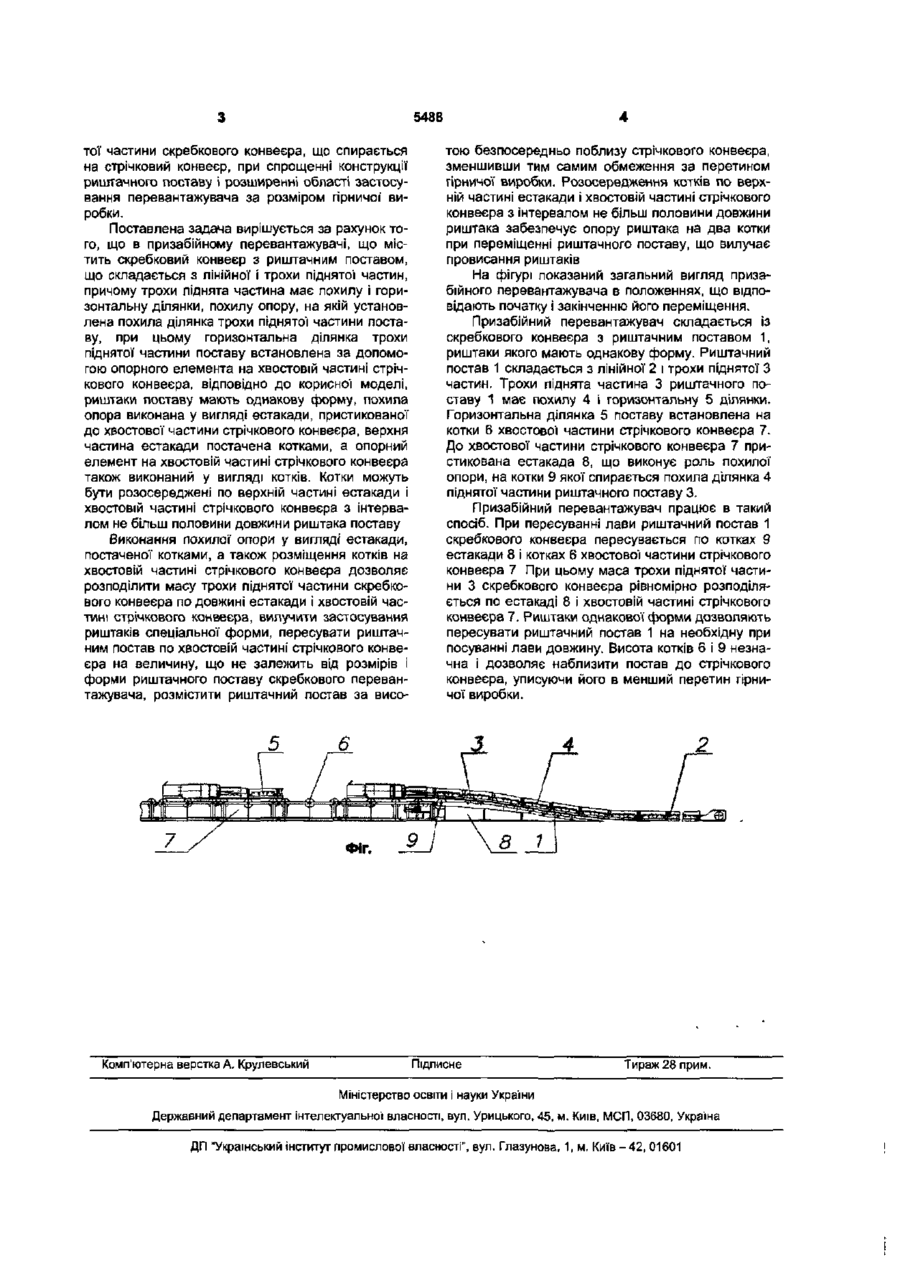

1 Призабійний перевантажувач, що містить скребковий конвеєр з риштачним поставом, що складається з лінійної і трохи піднятої частин, причому трохи піднята частина має похилу і горизонтальну ділянки, похилу опору, на якій розташована Корисна модель належить до гірничої промисловості і призначена для підземної розробки вугільних родовищ довгими очисними вибоями зворотним ходом. Відомий енергопоїзд-перевантажувач [пат РФ №2151873 від 14 01.1999, E21D 23/00, 13/04, E21F 13/08, опубл. 27 06 2000 p.], що містить енергопоїзд із колісними візками, розташований паралельно енергопоїзду скребковий конвеєр, кінцева частина якого розміщена над штрековим конвеєром, при цьому один кінець штрекового конвеєра розташований над стрічковим конвеєром. При такій конструкції перевантажувач завалює робочий простір штреку, ускладнює керування транспортним ланцюжком через наявність штрекового конвеєра, ускладнює обслуговування енергопоїзда І вимагає великого обсягу ручної праці при пересуванні. Відомий призабійний перевантажувач [Призабійні перевантажувачі ГРОТ 225/750, ГРОТ 255/842, ГРОТ 255/1100. - Польща: Рибницький машинобудівний завод "RYFAMA", 1994р.] типу ГРОТ 225/750, що містить скребковий конвеєр. Риштачний постав скребкового конвеєра складається з лінійної І трохи піднятої частин. Трохи піднята частина риштачного поставу має похилу і горизонтальну ділянки і розташована у жорсткому похила ділянка трохи піднятої частини поставу, при цьому горизонтальна ділянка трохи піднятої частини поставу встановлена на опорний елемент, розміщений на хвостовій частині стрічкового конвеєра, який відрізняється тим, що риштаки поставу мають однакову форму, похила опора виконана у вигляді естакади, пристикованої до хвостової частини стрічкового конвеєра, верхня частина естакади оснащена котками, а опорний елемент на хвостовій частині стрічкового конвеєра також виконаний у вигляді котків. 2. Перевантажувач за п. 1, який відрізняється тим, що котки розосереджені по верхній частині естакади і хвостовій частині стрічкового конвеєра з інтервалом, не більшим від половини довжини риштака поставу. жолобі, що має горизонтальний і похилий відрізки. У місцях вигину жорсткого жолоба встановлені риштаки спеціальної конструкції, що мають вигин у вертикальній площині. Горизонтальна ділянка трохи піднятої частини поставу спирається на візок, установлений з можливістю пересування на хвостову частину стрічкового конвеєра. У даному перевантажувачі величина пересування скребкового конвеєра відносно стрічкового конвеєра строго обмежена довжиною горизонтальної ділянки трохи піднятої частини риштачного поставу Маса приводу і половина маси трохи піднятої частини риштачного поставу зосереджена на візку, що викликає деформацію секцій хвостової частини стрічкового конвеєра при переміщенні по них візка. При використанні жорсткого жолоба необхідно застосовувати додаткові риштаки особливої форми. Крім того, візок піднятий над стрічковим конвеєром, що, при урахуванні гіпсометрії пласта, звужує область застосування перевантажувача за розміром перетину гірничої виробки. В основу корисної моделі поставлена задача: у призабійному перевантажувачі забезпечити можливість пересування скребкового конвеєра відносно стрічкового на величину, що не залежить від розмірів і форми риштачного поставу скребкового конвеєра, рівномірний розподіл маси трохи підня оо 5488 тої частини скребкового конвеєра, що спирається на стрічковий конвеєр, при спрощенні конструкції риштачного поставу і розширенні області застосування перевантажувача за розміром гірничої виробки. Поставлена задача вирішується за рахунок того, що в призабійному перевантажувачі, що містить скребковий конвеєр з риштачним поставом, що складається з лінійної і трохи піднятої частин, причому трохи піднята частина має похилу і горизонтальну ділянки, похилу опору, на якій установлена похила ділянка трохи піднятої частини поставу, при цьому горизонтальна ділянка трохи піднятої частини поставу встановлена за допомогою опорного елемента на хвостовій частині стрічкового конвеєра, відповідно до корисної моделі, риштаки поставу мають однакову форму, похила опора виконана у вигляді естакади, пристикованої до хвостової частини стрічкового конвеєра, верхня частина естакади постачена котками, а опорний елемент на хвостовій частині стрічкового конвеєра також виконаний у вигляді котків. Котки можуть бути розосереджені по верхній частині естакади і хвостовій частині стрічкового конвеєра з інтервалом не більш половини довжини риштака поставу Виконання похилої опори у вигляді естакади, постаченої котками, а також розміщення котків на хвостовій частині стрічкового конвеєра дозволяє розподілити масу трохи піднятої частини скребкового конвеєра по довжині естакади і хвостовій частині стрічкового конвеєра, вилучити застосування риштаків спеціальної форми, пересувати риштачним постав по хвостовій частині стрічкового конвеєра на величину, що не залежить від розмірів і форми риштачного поставу скребкового перевантажувача, розмістити риштачний постав за висо тою безпосередньо поблизу стрічкового конвеєра, зменшивши тим самим обмеження за перетином гірничої виробки. Розосередження котків по верхній частині естакади і хвостовій частині стрічкового конвеєра з інтервалом не більш половини довжини риштака забезпечує опору риштака на два котки при переміщенні риштачного поставу, що вилучає провисання риштаків На фігурі показаний загальний вигляд призабійного перевантажувача в положеннях, що відповідають початку і закінченню його переміщення. Призабійний перевантажувач складається із скребкового конвеєра з риштачним поставом 1, риштаки якого мають однакову форму. Риштачний постав 1 складається з лінійної 2 і трохи піднятої З частин. Трохи піднята частина 3 риштачного поставу Л має похилу 4 і горизонтальну 5 ділянки. Горизонтальна ділянка 5 поставу встановлена на котки 6 хвостової частини стрічкового конвеєра 7. До хвостової частини стрічкового конвеєра 7 пристикована естакада 8, що виконує роль похилої опори, на котки 9 якої спирається похила ділянка 4 піднятої частини риштачного поставу 3. Призабійний перевантажувач працює в такий спосіб. При пересуванні лави риштачний постав 1 скребкового конвеєра пересувається по котках 9 естакади 8 і котках 6 хвостової частини стрічкового конвеєра 7 При цьому маса трохи піднятої частини 3 скребкового конвеєра рівномірно розподіляється по естакаді 8 і хвостовій частині стрічкового конвеєра 7. Риштаки однакової форми дозволяють пересувати риштачний постав 1 на необхідну при посуванні лави довжину. Висота котків 6 і 9 незначна І дозволяє наблизити постав до стрічкового конвеєра, уписуючи його в менший перетин гірничої виробки. 2 4 Комп'ютерна верстка А. Крулевський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український Інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
