Замок для ременя безпеки

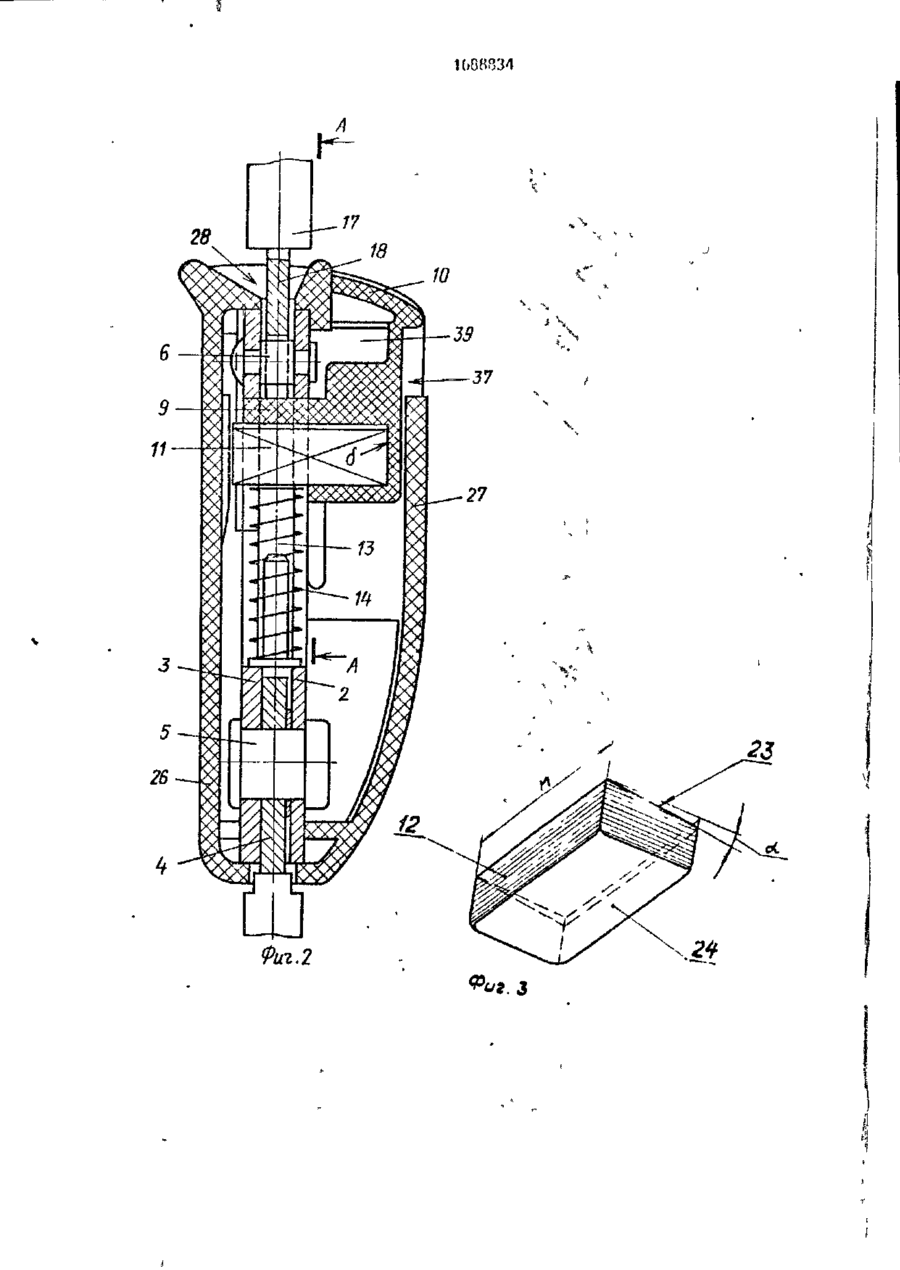

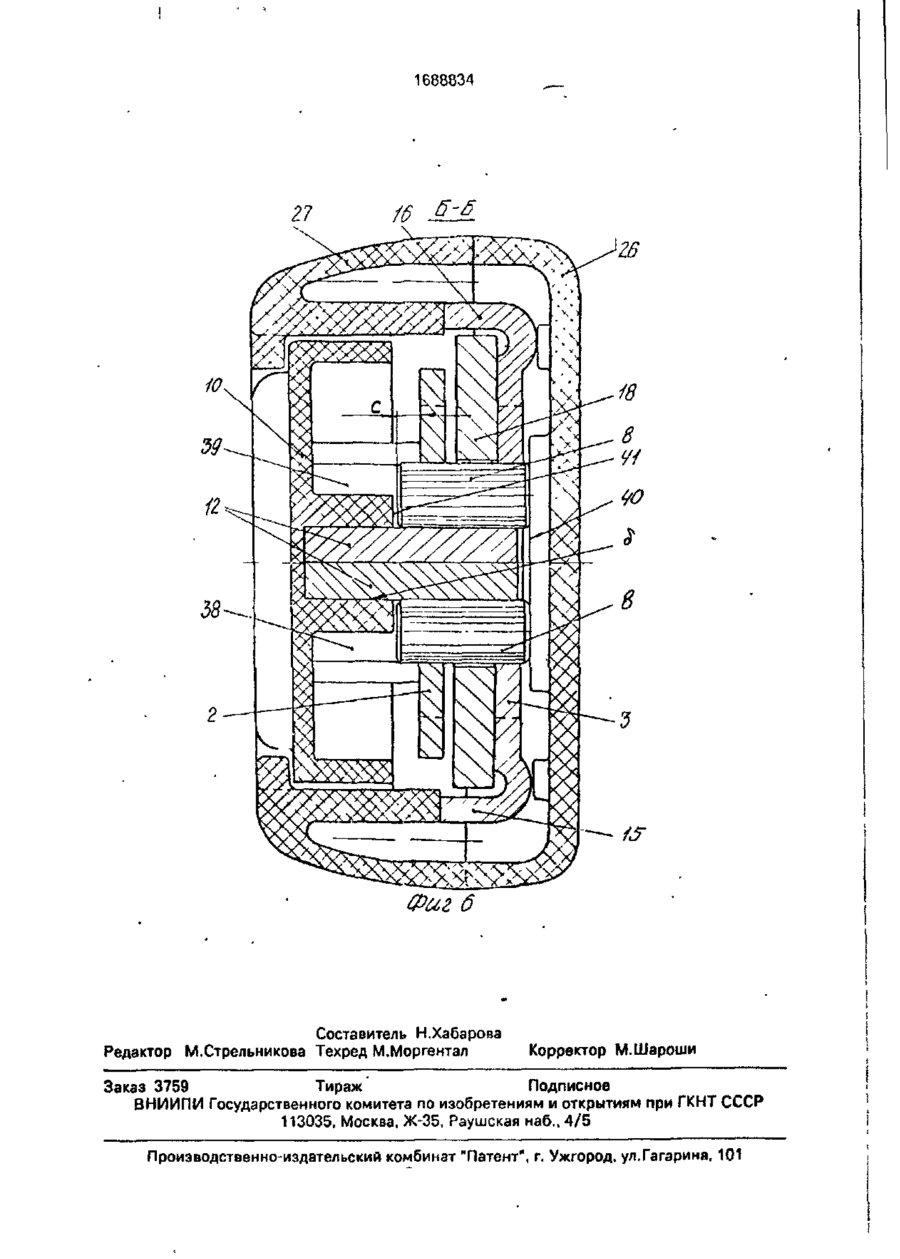

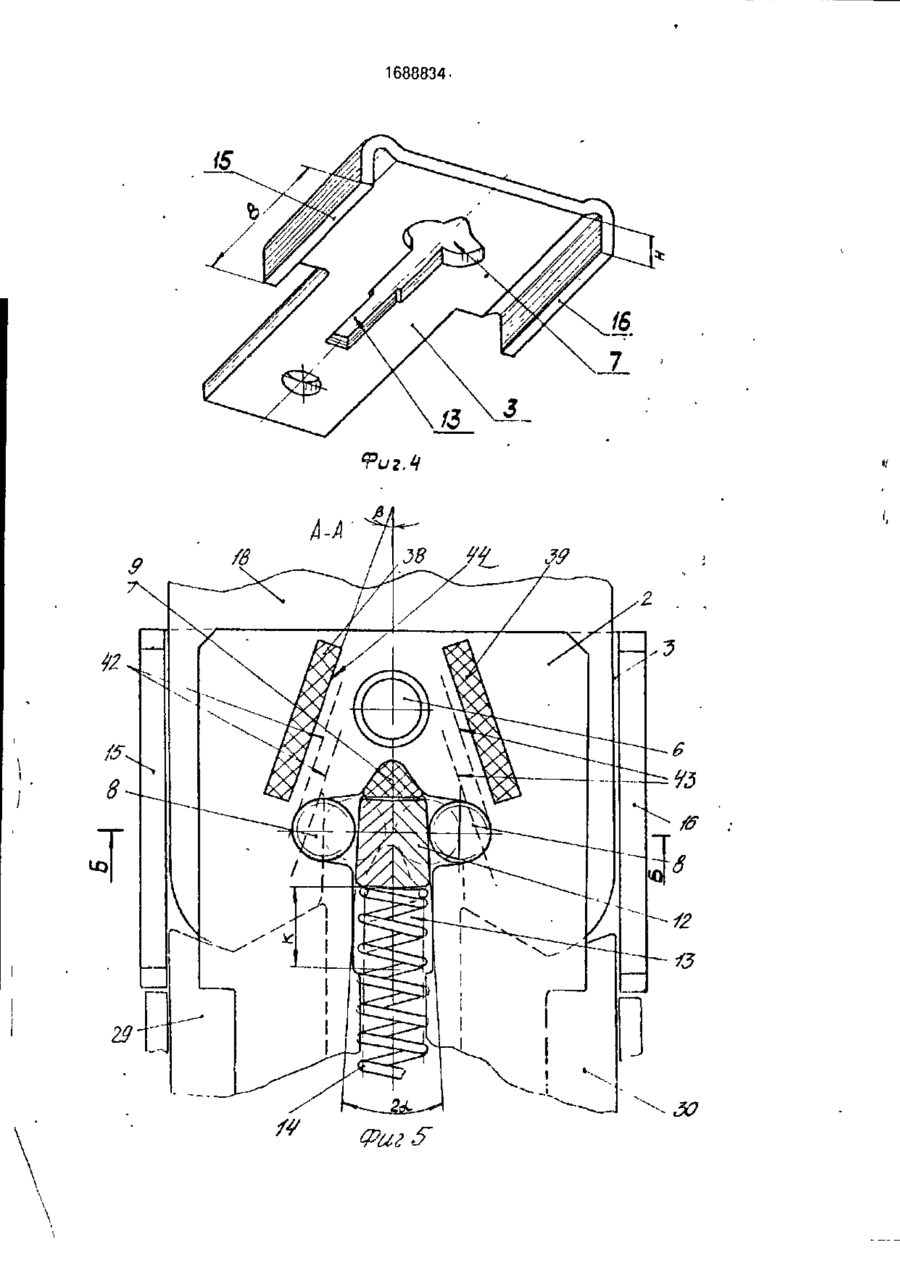

Изобретение относится к пассивной безопасности транспортных средств. Цель изобретения - повышение эксплуатацион ной надежности. Замок содержит прИемнук часть в виде обоймы 1, образованной двумя пластинами, связанными с тягой 4 транспортного средства, установленные в фигурном отверстии 7 замыкающие элементы в виде роликов 8. смонтированных с возможностью взаимодействия с профилированными пазами языка 17 ремня, кнопку размыкания, связанную с расположенным, между роликами жестким составным вкладышем, состоящим из даух пластин 12. При рзботе кнопка размыкания уводит вкладыш от роликов 8, в результате чего язык освобождается. В замкнутом состоянии вкладыш расположен между роликами 8 и подпружинен пружиной 14. 1 з.п.ф-лы, бил. ел С ОО 00 Фиг.1 ,-ti 1688834 Изобретение относится к пассивной вкладыш 11, а другим в конец выреза 13. безопасности транспортных средств, а Передняя пластина 2 обоймы 1 выполнена именно к конструкции замков для ремней прямой, а задняя пластина 3 (фиг.4) - с отобезопасности транспортных средств. гнутым под прямым углом бортами 15 и 16 в 5 ее передней части В, высота Н которых пеЦелью изобретения является повышерекрывает или равна промежутку между ние эксплуатационной надежности. внутренними плоскими поверхностями плаНа фиг.1 изображен замок для ремня стин 2 и 3. безопасности в замкнутом положении с условно снятой передней половиной корпуса Отъемная часть замка выполнена в виде замка и без передней силовой пластины 10 языка 17 с плоской вставляемой частью 18, обоймы, на фиг.2 - то же, продольный разв которой выполнены профилированные парез; на фиг.З - половина жесткого вкладыша зы в виде открытого с торца зева 19, раздеоргана блокирования роликов, аксонометляющего конец вставляемой части 18 на два рическое изображение; на фиг.4 - задняя симметричных относительно продольной силовая пластина обоймы, аксонометриче- 15 оси языка захвата 20. В хвостовой части ское изображение; на фиг.5 - фрагмент замязыка 17 выполнена проушина (не показана) ка в замкнутом положении, защитный под лямку ремня безопасности. Захваты 20 корпус снят (разрез А - А на фиг .2); на фиг.б имеют выступы 21 и 22, обращенные друг к замок в замкнутом положении (разрез Б - Б другу внутрь зева 19. на фиг.5). Пластинка 12 (фиг.2) имеет вид плоского Замок состоит из двух взаимозамыкае- 20 параллелепипеда, у которого одна широкая плоскость 23 скошена по отношению к промых частей - приемной и отъемной. тивоположной плоскости 24 под углом а, Приемная часть содержит обойму 1, обравным 1...30. При изготовлении заготовок разованную двумя пластинами 2 и 3, паралпластин 21 вырубкой в штампе сторона плолельно скрепленными с закрепляемой в кузове транспортного средства тягой 4 с 25 скости 23 обрабатывается, например, фрезерованием или шлифованием под указанпомощью заклепки 5. Передние концы планым углом а, а плоскость 24 является лицестин 2 и 3 скреплены дистанционной завой стороной, контактирующей с образуюклепкой 6. щей поверхностью ролика 8, когда две В середине передней части каждой из пластин 2 и 3 выполнено фигурное дугооб- 30 пластинки смонтированы в гнезде кнопки 10, смыкаясь своими скошенными плоскоразное отверстие 7, расположенное попестями 23 и образуя симметричный жесткий речно продольной оси пластин. Отверстия 7 вкладыш 11 (фиг.5). Длина пластинки 12 равв обеих пластинах соосны друг другу и через на сумме длины ролика 8 и глубины ее залених в обойме 1 смонтированы замыкающие элементы - два ролика 8, длина которых 35 гания в гнезде б кнопки 10. превышает толщину обоймы над внешней Ширина прохода между выступами 21 и стороной передней пластины 2 обоймы 1 на 22 захватов 20 равна сумме диаметров обоих величину С (фиг.б). В средней части дуг отроликов Ь с учетом неооходимого зазора для верстия 7 выполнены выемки а, обращенсвободного прохождения роликов, а шириные в сторону заклепкой 6. Ширина отвер- 40 на внутренней части зева 19 превышает, шистия 7 примерно соответствует диаметру рину указанного прохода на толщину роликов 8 с зазором, необходимым для их жесткого вкладыша 11 в месте его контактисвободного передвижения, находясь в перрования с роликами 8 при их замкнутом пендикулярном положении относительно положении. пластин 2 и 3. 45 В задней центральной части зева 19 В обойме 1 подвижно вдоль ее центральвставляемой части 18 языка 17 выполнена ной оси расположен подпружиненный орвыемка 25 для охвата средней части заклепган блокирования роликов 8 в замкнутом ки 6 при замыкании замка. положении, состоящий из выступа треугольРасстояние между бортами 15 и 16 ппзного сечения, выполненного на внутренней 50 стины 3 выполнено соответствующим ширистороне кнопки 10 размыкания и смонтироне вставляемой часги 18 языка 17 для входа ванного в гнезде б кнопки за выступом жевставляемой части 18 в обойму 1. сткого вкладыша 11 (фиг.2), состоящего из Обойма 1 заключена в защитный пластдвух одинаковых пластинок 12 (фиг.З). В массовый корпус, состоящий из задней 26 и пластинах 2 и 3 выполнен продольный цен- 55 передней 27 половин, соединенных, напритральный вырез 13, объединенный с дугообмер, сваркой. разным отверстием 7. В вырезе 13 между Входное отверстие 28 (фиг.2) с торца пластинами 2 и 3 смонтирована пружина 14, приемной части замка выполнено с раструупирающаяся одним концом в жесткий 1688834 бом для облегчения попадания языка в обойму 1. Орган блокирования роликов в разомкнутом положении выполнен в виде пластинчатых толкателей 29 и 30, вставленных в боковые щели между пластинами 2 и 3 обой- 5 мы 1 и имеющих хвостовики 31 и 32, несущие пружины 33 и 34. Концы этих пружин упираются в выступы 35 на хвостовиках 31 и 32 и выступы 36, выполненные в передней половине 27 корпуса. 10 Фигурные торцы пластинчатых толкателей 29 и 30 выполнены для взаимодействия с торцами захватов 20 вставляемой части 18 языка 17 при его выталкивании или замыкании. 15 Орган размыкания - кнопка 10 - смонтирован в плоскости 37 между пластиной 2 обоймы 1 и внутренней поверхностью передней половины 27 корпуса. В кнопке 10 выполнены два плоских ребра 38 и 39, 20 торцовые поверхности которых контактируют с наружной поверхностью пластины 3 обоймы 1. Ребра 38 и 39 относительно продольной центральной оси обоймы 1 расположены под углом /?(фиг.5) и при замкнутом 25 положении роликов 8 не контактируют с последними. В указанном замкнутом положении замка выступ 9 треугольного сечения кнопки 10 находится во вдвинутом положении в выемках а отверстия 7 пластин 2 и 3 30 обоймы 1. Оба ролика 8 ограничены с торцов внутренней поверхностью 40 задней половины 26 и торцовой поверхностью 41 тела гнезда б, в котором смонтирован жесткий вкладыш 11 (фиг.6). 35 Замок работает следующим образом. Для размыкания замка нажимают на кнопку 10, продвигая ее вдоль обоймы 1. При этом жесткий вкладыш 11 выдвигается из пространства между роликами 8. В этом 40 движении участвуют также выступ 9 и ребра 38 и 39 кнопки 10. Когда на замок усилие растяжения не действуетдт.е. в обычных условиях эксплуатации ремня},усилие нажатия на кнопку 10 45 соответствует силе сопротивления пружины 14. Если на замке имеется усилие растяжения, равное ЗОО Н (—30 кгс), усилие нажатия на кнопку увеличивается до некоторой величины, которая зависит от силы трения 50 между внешними (лицевыми) плоскостями пластинок 12 вкладыша 11 и роликами 3, так как последние получают боковое давление от закруглений зева 19 вставляемой части 16 языка 17. Для снижения величины ука- 55 ззнного сопротивления боковая плоскость пластинки 12 имеет уклон 1...30 к продольной оси обоймы 1. Общий угол "заострения" вкладыша 11 равен 2 «(фиг.5). Коїда вкладыш выдвинут на величину хода К кнопки 10, закругления s захватах 20. действуя на ролики 8, сводят их к осевой линии обоймы. Благодаря этому язык 17, освободившись от зацепления с роликами 8. под действием толкателей 29 и 30 выбрасывается из приемной части замка. При этом толкатели 29 и 30 под действием пружин 33 и 34 занимают пространство между роликами 9 и Сортами 15 и 16 пластины 3 обоймы 1 и блокируют ролики 8 в разомкнутом положении (мэ фиг.5 показано пунктиром). Однако в тех случаях, когда замок подвергается особенно высокой нагрузке растяжения в экстремальных условиях, ролики оказывают на кромки дугообразного отверстия 7 пластин 2 и 3 давление, результатом которого могут быть некоторые вмятины р кромках. При испытании на открытие замка под нагрузкой ЗОО Н (~30 кгс), чтобы ролики не застряли на указанных вмятинау, одновременно с продвижением жесткого вкладыша 11 на ролики 8 надвигаются плоские ребра 38 и 39 (показано пунктирными линиями 42 и 43 на фиг.5) и своими плоскими поверхностями 44 воздействуют на выступающие на величину С за пластину 2 обоймы 1 участки роликов 8. За счет расположения ребер 38 и 39 под углом а к продольной оси обоймы несмотря на малое усилие нажатия на кнопку 10 ролики 8 в любом случае получают достаточный боковой нажим и выдвигаются из положения замыкания а положение размыкания. При этом обеспечивается требование, чго&ы усилие нажатия на кнопку не превысило 60 Н (=*6.1 кгс). В раскрытом положении замка кнопка 10 остается во вдвинутом на длину К положении, так как ролики 8 заблокированы в сомкнутом к центральной оси обоймы 1 положении и выступ 9 кнопки 10 упирается в них снизу. При замыкании ремня вставляемую часть 18 языка 17 вводят в обойму 1 через раструб входного отверстия 23. При этом торцы захватов 20 контактируют с фигурными торцами пластинчатых толкателей 29 и 30. Продвижение вставляемой части 18 направляется бортами 15 и 16 пластины 3 обоймы 1, пружины 33 и 34 сжимаются. Когда ролики 8 проходят выступы 21 и 22 захватов 20, выступ 9 кнопки 10 ваиду воздействия пружины 14 раздвигает ролики 8 при их крайнее положение в отверстии 7 и они в продвижении жесткого вкладыша 11 вперед блокируются лицевыми поверхностями пластинок 12 в углах фигурного зева 1688834 вставляемой части 18. При этом кнопка 10 оказывается в крайнем выдвинутом положении. В замкнутом положении язык стабильно удерживается в обойме 1 от вращательных наг рузок в параллельной пластинам 2 и 3 плоскости благодаря тому, что вставляемая часть 18 жестко ограничена бортами 15 и 16 пластины 3, поэтому замок не может раскрыться даже под воздействием очень больших эксцентричных нагрузок. Кроме того, жесткое ограничение вставляемой части 18 бортами 15 и 16 пластины 3 обеспечивает равномерность нагружения обоих выступов 21 и 22 захватов 20 языка 17, что также положительно влияет на снижение усилия нажатия на кнопку 10 для раскрытия замка после высокой нагрузки. Формула изобретения 1. Замок для ремня безопасности, содержащий отъемную часть в виде языка с профипированным пазом и приемную часть, включающую корпус, смонтированные в нем обойму, выполненную из двух параллельных пластин, установленных с возможностью расположения между ними языка и связанных с тягой для крепления ремня, замыкающие элементы в виде двух роликов, 5 10 15 20 25 8 расположенных в фигурных отверстиях пластин с возможностью взаимодействия с профилированными пазами языка, кнопку размыкания, связанную с расположенным между роликами подпружиненным жестким составным вкладышем, и два подпружиненных относительно корпуса толкателя, установленных с возможностью взаимодействия с языком, о т л и ч а ю щ и й с я тем, что, с целью повышения эксплуатационной надежности, одна из пластин в зоне расположения языка выполнена с отогнутыми краями, образующими борта, охватывающие язык, причем жесткий вкладыш выполнен из двух пластин, каждая из которых имеет скошенную поверхность, при этом пластины сопряжены между собой своими скошенными поверхностями и установлены перпендикулярно своими сопряженными поверхностями плоскости основной пластины, на кнопке размыкания симметрично ее продольной оси выполнены два ребра с возможностью взаимодействия с роликами и противолежащей пластиной. 2. Устройство по п.1, о т л ич а ю щеес я тем, что ребра выполнены под углом друг к другу с возможностью сдвига роликов друг к Другу. К.8Ш4 Фиг.2 1688834 39 г 19 1688834 Z7 Фиг б Составитель Н.Хабарова Редактор М.Стрельникова Техред М.Моргентал Корректор М.Шароши Заказ 3759 Тираж' Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ҐКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
