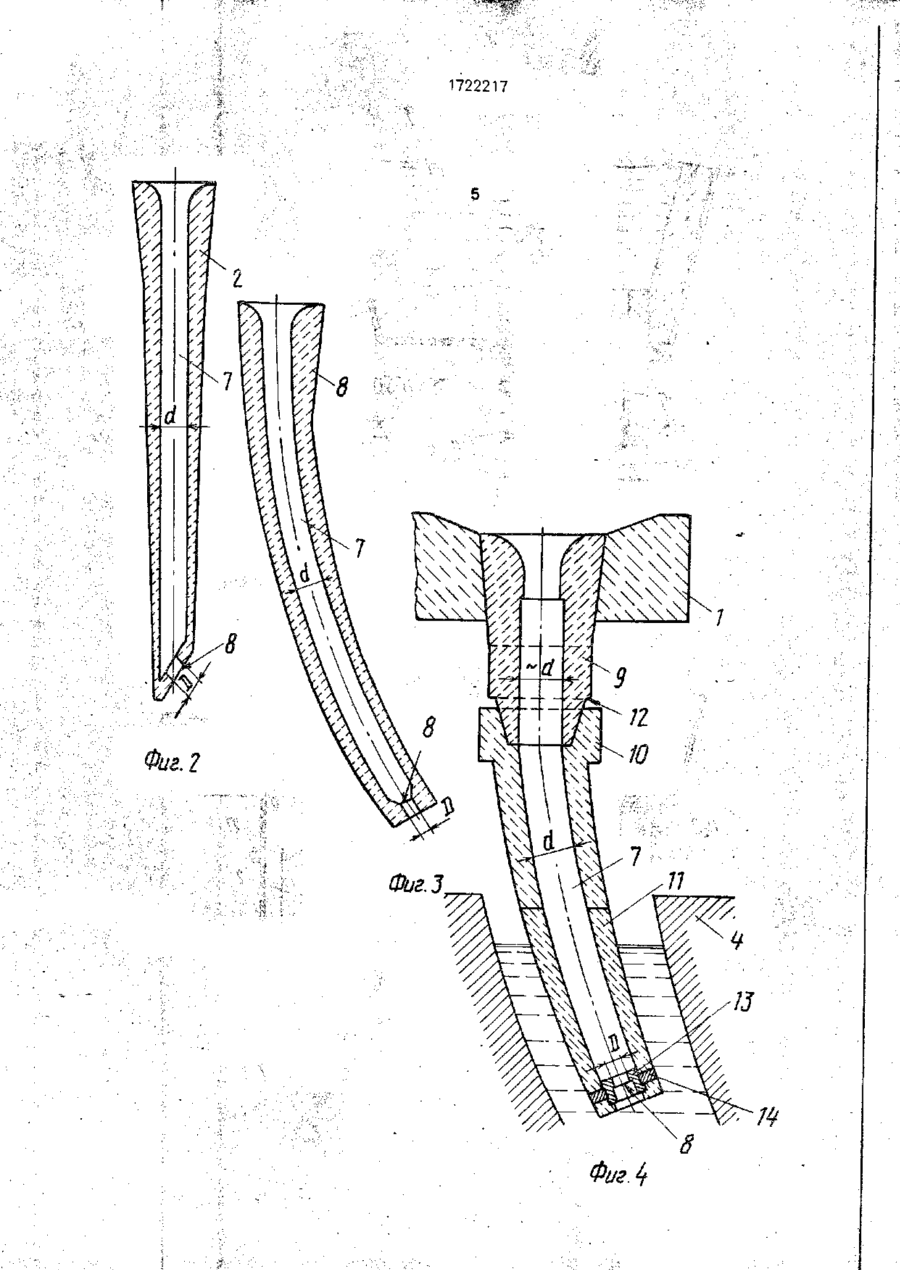

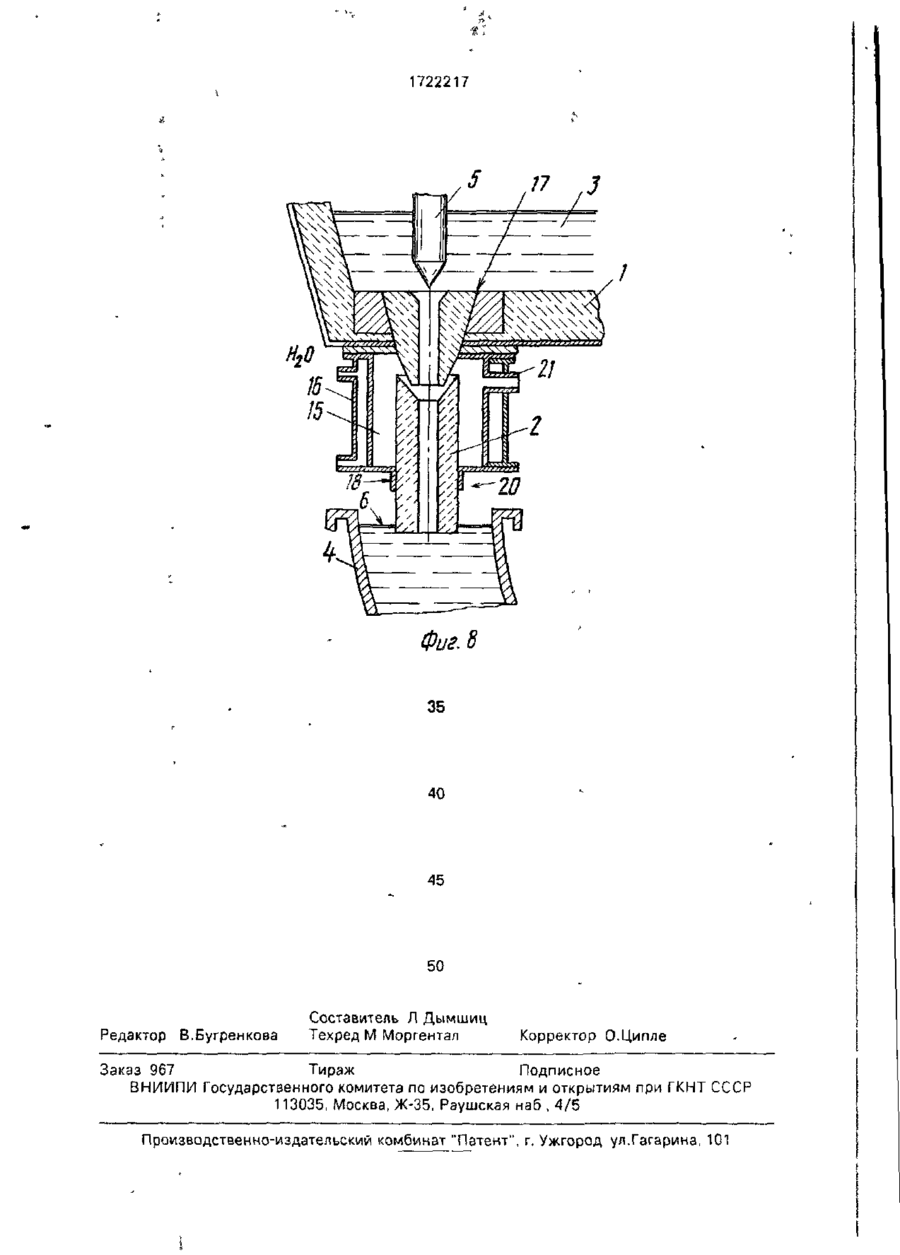

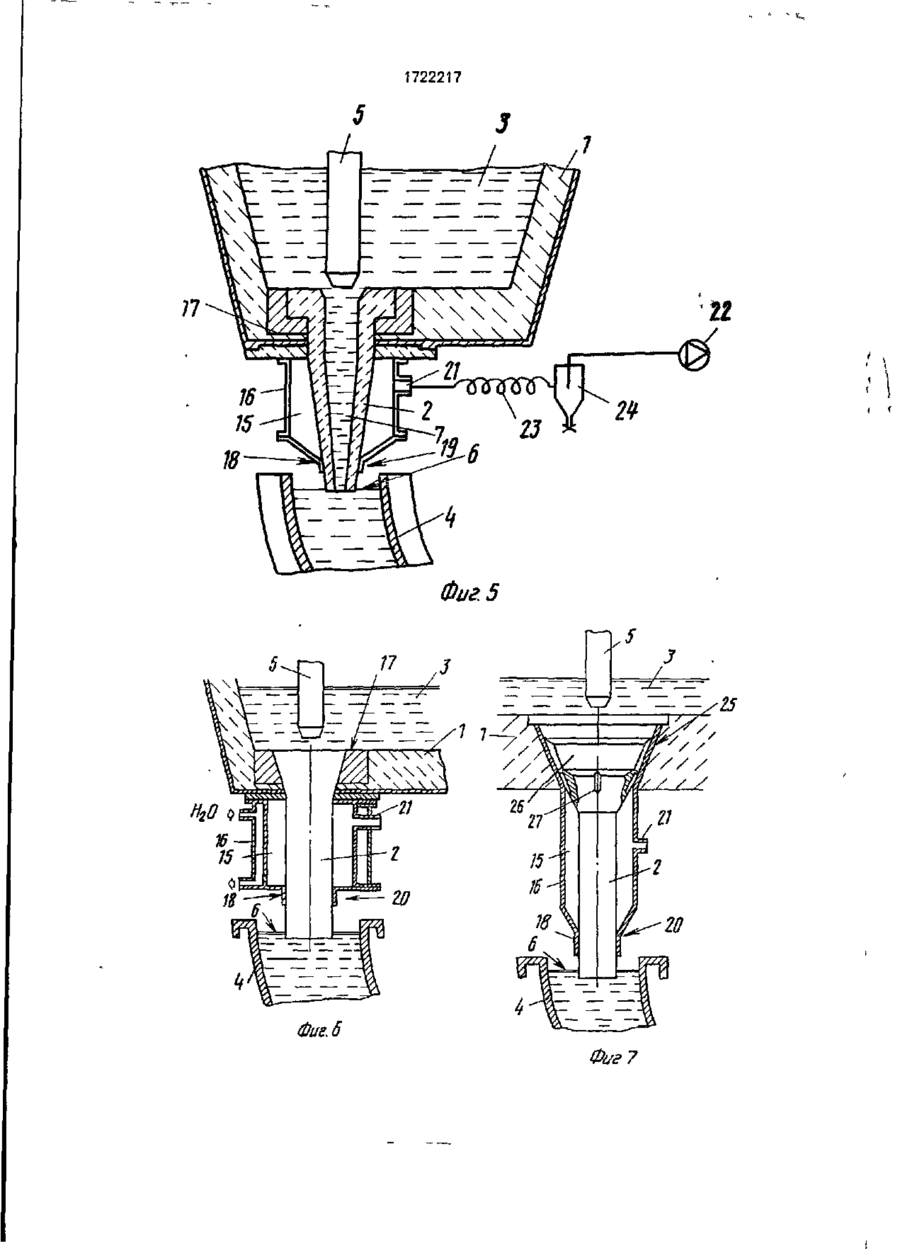

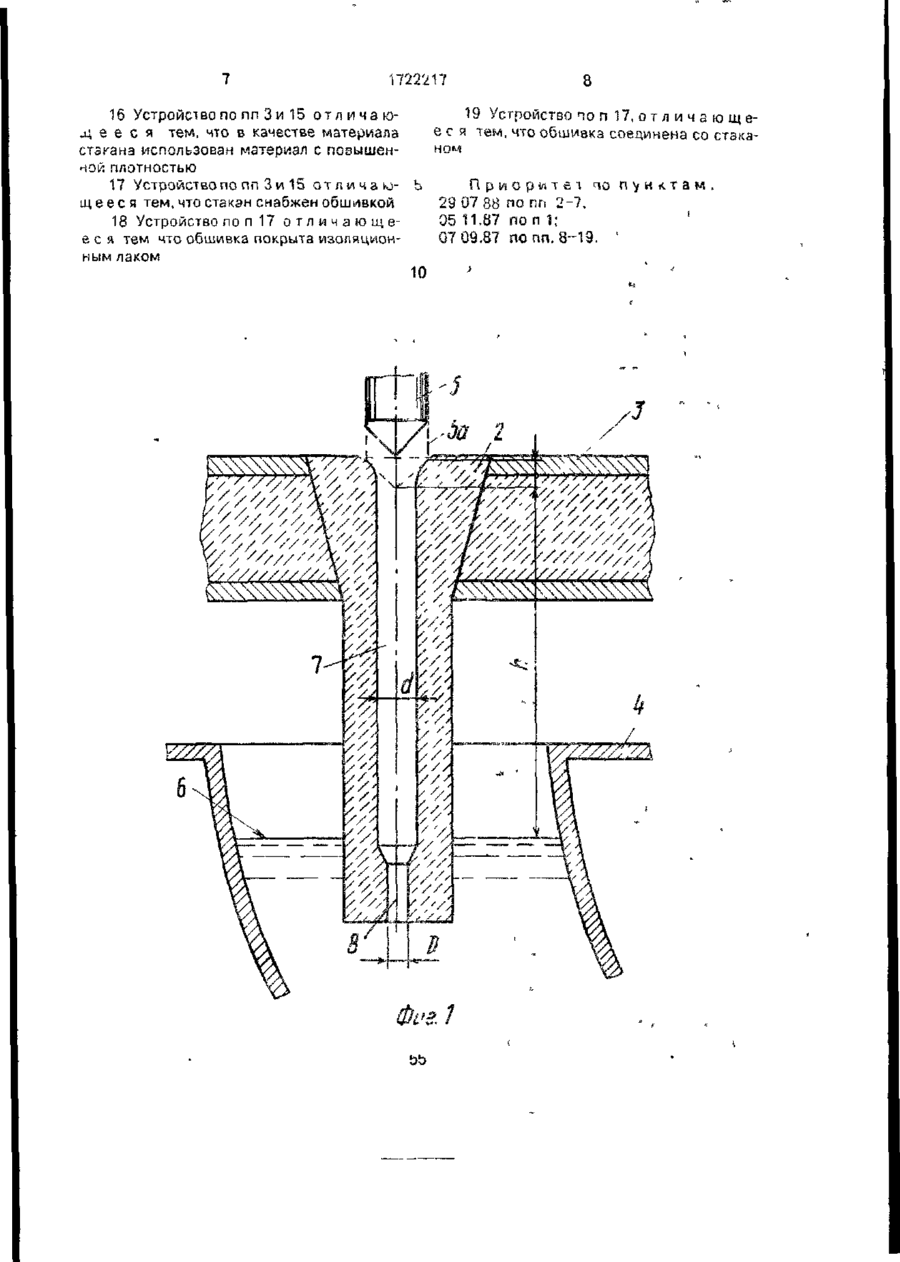

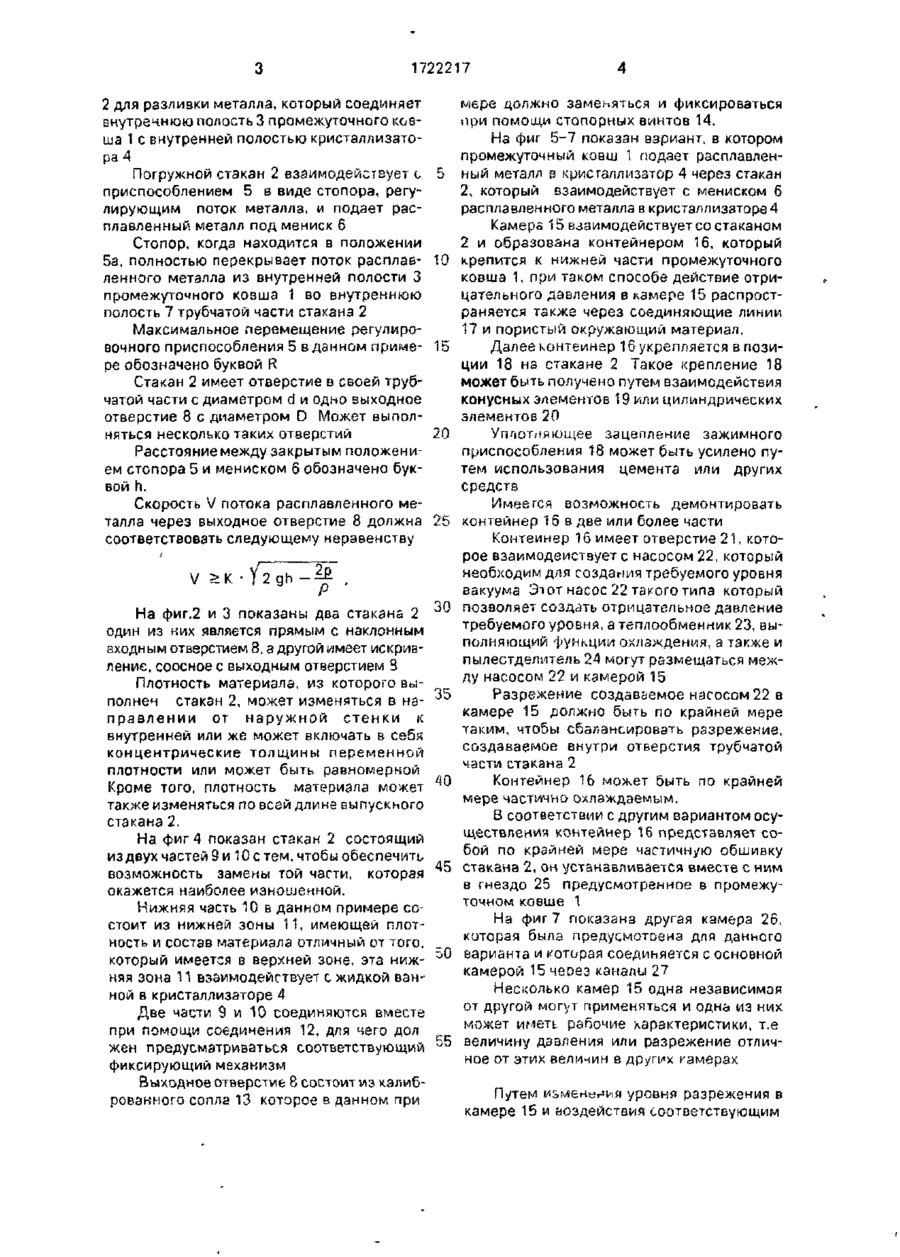

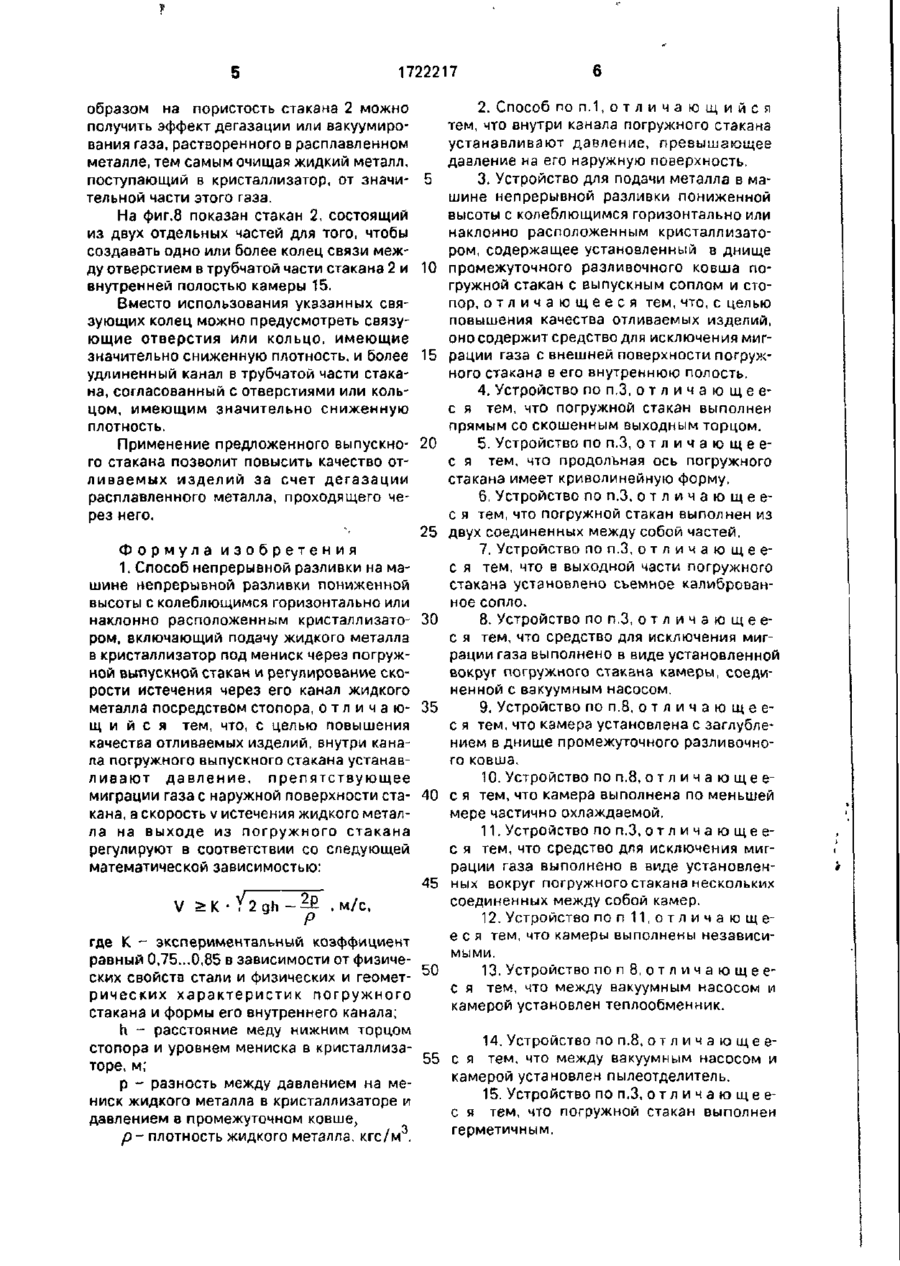

Изобретение относится к области металлургии, а именно к способу разливки жидкого металла на машине непрерывной разливки пониженной высоты, а также устройству с погружным выпускным стаканом для подачи жидкого металла внутрь кри сталлизатора машины. Цель изобретения повышение качества отливаемых изделий. Способ непрерывной разливки для машины пониженной высоты с горизонтальным или почты горизонтальным колебательным кристаллизатором включает подачу жидкого металла посредством погруженного стакана в кристаллизатор под мениск, регулировку потока жидкого металла посредством стопора и обеспечивает давление внутри трубчатой части стакана в переходном режиме, которое связано с давлением вокруг стакана и с давлением, воздействующим на мениск расплавленного металла в кристаллизаторе, при этом давление внутри трубчатой части погружного стакана препятствует переносу газа с наружной поверхности стакана во внутрь канала трубчатой части стакана Погружной стакан для машины непрерывной разливки пониженной высоты подает жидкий металл под мениск расплавленного металла в колебательном кристаллизаторе и включает средства для исключения переноса газа с вешней поверхности стакана в его внутренний канал. 2 с.п. ф-лы и 17 з.п. ф-лы 8 ил. Изобретение относится к области металлургии, конкретнее к способу разливки жидкого металла на машине непрерывной разливки пониженной высоты, а также относится к устройству с погруженным выпускным стаканом подачи жидкого металла внутрь кристаллизатора машины. Цель изобретения - повышение качества отливаемых изделий. На фиг. 1 изображен кристаллизатор для машины непрерывной разливки понижен ной высоты при расположении кристаллизатора почти в горизонтальном положении, на фиг.2 и 3 - два возможных выпускных сопла для разливки металла; на фиг 4 - выпускное сопло, состоящее из двух участков, на фиг.5-7 - варианты устройства для реализации предложенного способа, на фиі 8 - вариант осуществления процесса дегазации расплавленного металла. Устройство содержит промежуточный разливочный ковш 1 с погружньм стаканом (21)4356545/02 (22)06.09.88 (31) 83452 А/87; 83488 А//87; 83463 А/88 (32) 07.09.87; 05.11.87; 29.07.88 (33) ІТ (46)23.03.92. Бюл. № 11 (71) Даниэли энд К.Оффичине Мекканике С.п.А-(ГГ) (72) Риккардо Тозини и Альфредо Баззарутти(1Т) (53) 621.746.27:621 746.047(088.8) (56) Авторское свидетельство СССР N 933213, кл. В 22 D 11/14, 1979. s 1722217 2 для разливки металла, который соединяет внутреннюю полость 3 промежуточного ковша 1 с внутренней полостью кристаллизатора 4 Погружной стакан 2 взаимодействует с приспособлением 5 в виде стопора, регулирующим поток металла, и подает расплавленный металл под мениск 6 Стопор, когда находится в положении 5а, полностью перекрывает поток расплавленного металла из внутренней полости 3 промежуточного ковша 1 во внутреннюю полость 7 трубчатой части стакана 2 Максимальное перемещение регулировочного приспособления 5 в данном примере обозначено буквой R Стакан 2 имеет отверстие в своей трубчатой части с диаметром d и одно выходное отверстие 8 с диаметром D Может выполняться несколько таких отверстий Расстояние между закрытым положением стопора 5 и мениском 6 обозначено буквой п. Скорость V потока расплавленного металла через выходное отверстие 8 должна соответствовать следующему неравенству 5 10 15 20 25 V На фиг.2 и 3 показаны два стакана 2 один из них является прямым с наклонным входным отверстием 8, а другой имеет искривление, соосное с выходным отверстием 3 Плотность материала, из которого выполнен стакан 2, может изменяться в нап р а в л е н и и от н а р у ж н о й с т е н к и к внутренней или же может включать в себя концентрические толщины переменной плотности или может быть равномерной Кроме того, плотность материала может также изменяться по всей длине выпускного стакана 2. На фиг 4 показан стакан 2 состоящий из двух частей 9 и 10стем,чтобыобеспечЕ К • У 2 gh - ? £ .м/с, 2. Способ по п.1, о т л и ч а ю щ и й с я тем, что внутри канала погружного стакана устанавливают давление, превышающее давление на его наружную поверхность. 3. Устройство для подачи металла в машине непрерывной разливки пониженной высоты с колеблющимся горизонтально или наклонно расположенным кристаллизатором, содержащее установленный в днище промежуточного разливочного ковша погружной стакан с выпускным соплом и стопор, о т л и ч а ю щ е е с я тем, что, с целью повышения качества отливаемых изделий, оно содержит средство для исключения миграции газа с внешней поверхности погружного стакана в его внутреннюю полость. 4. Устройство по п.З, о т л и ч а ю щ е е с я тем, что погружной стакан выполнен прямым со скошенным выходным торцом. 5. Устройство по п.З, о т л и ч а ю щ е е с я тем, что продольная ось погружного стакана имеет криволинейную форму. 6. Устройство по п.З, о т л и ч а ю щ е е с я тем, что погружной стакан выполнен из двух соединенных между собой частей. 7. Устройство по п.З, о т л и ч а ю щ е е с я тем, что в выходной части погружного стакана установлено съемное калиброванное сопло. 8. Устройство по п.З, о т л и ч а ю щ е е с я тем, что средство для исключения миграции газа выполнено в виде установленной вокруг погружного стакана камеры, соединенной с вакуумным насосом. 9. Устройство по п.8, о т л и ч а ю щ е е с я тем, что камера установлена с заглублением в днище промежуточного разливочного ковша. 10. Устройство по п.8, о т л и ч а ю щ е е с я тем, что камера выполнена по меньшей мере частично охлаждаемой. 11. Устройство по п.З, о т л и ч а ю щ е е с я тем, что средство для исключения миграции газа выполнено в виде установленных вокруг погружного стакана нескольких соединенных между собой камер. 12. Устройство п о п і і . о т л и ч а ю щ е е с я тем, что камеры выполнены независимыми. 13. Устройство п о п 8, о т л и ч а ю щ е е с я тем, что между вакуумным насосом и камерой установлен теплообменник. где К - экспериментальный коэффициент равный 0,75...0,85 в зависимости от физических свойств стали и физических и геомет- 50 рических характеристик погружного стакана и формы его внутреннего канала; h - расстояние меду нижним торцом 14. Устройство по п.8, о т л и ч а ю щ е е стопора и уровнем мениска в кристаллиза55 с я тем, что между вакуумным насосом и торе, м; камерой установлен пылеотделитель. р - разность между давлением на ме15. Устройство по п.З, о т л и ч а ю щ е е ниск жидкого металла в кристаллизаторе и с я тем, что погружной стакан выполнен давлением в промежуточном ковше, герметичным. р - плотность жидкого металла, кгс/м 3 . 1722217 16 Устройства по пп 3 и 15 о т л и ч а ю щ е е с я тем, что в качестве материала стзканэ использован материал с позышенной плотностью 17 Устройство по пп 3 и 15 о т л и ч а ю щ е е с я тем, что стакан снабжен обшивкой 18 Устройство п о п 17 о т л и ч а ю щ е е с я тем что обшивка покрыта изоляционным лаком 8 19 Устройство п о п 1 7 , о т л и ч а ю щ е е с я тем, что обшивкэ соединена со стаканом 29 07 88 по пп 2-7, 05 11.87 п о п 1; по п у н к т а м 07 09.87 попп. 8-1Э. 10 1722217 1722217 7 \\ \\ \ w \ \ \ Фиг. 5 1722217 Фиг. 8 35 40 50 Редактор В.Бугренкова Составитель Л Дымшиц Техред М Моргентал Корректор О.Ципле Заказ 967 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г. Ужгород ул.Гагарина, 101
