Культиватор універсальний навісний

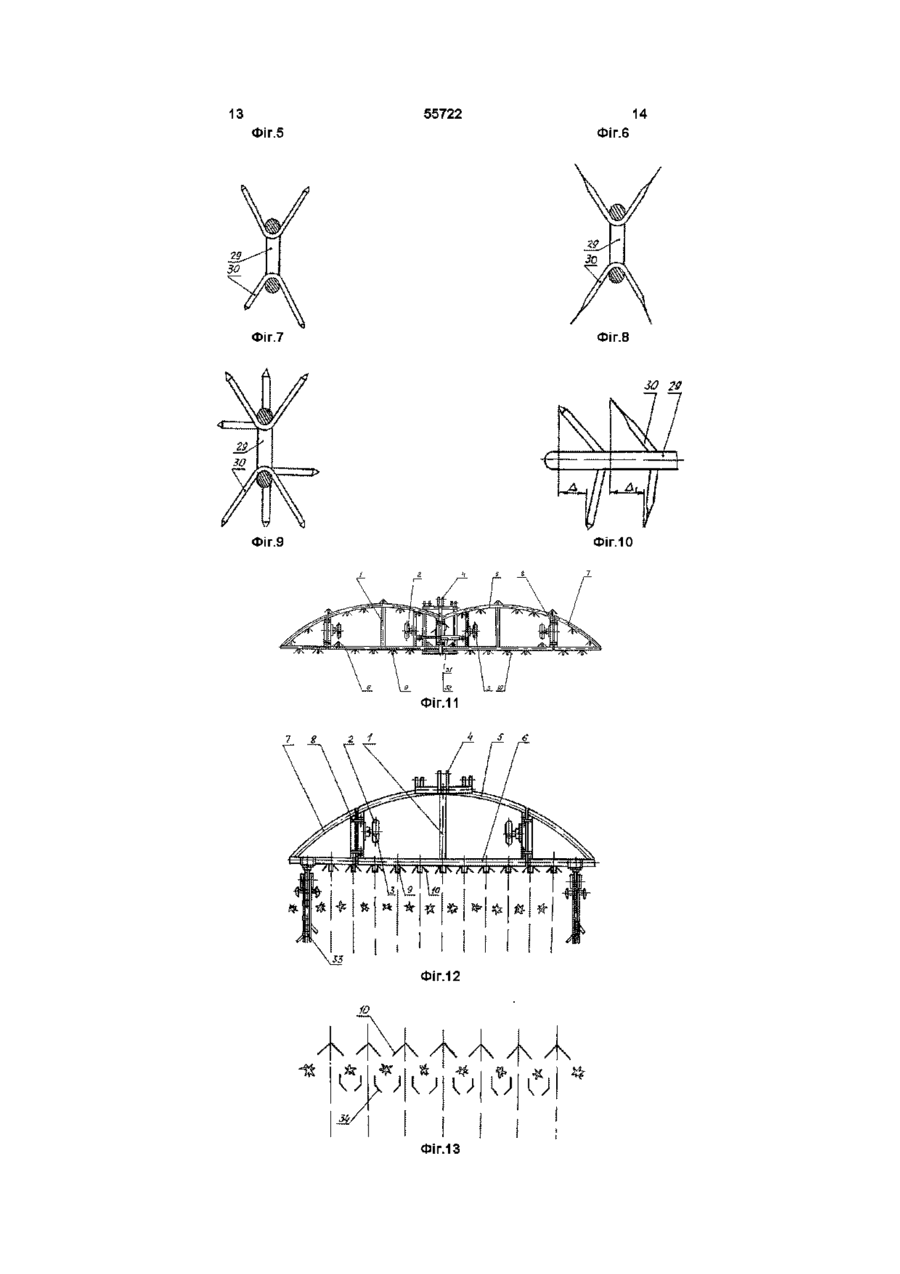

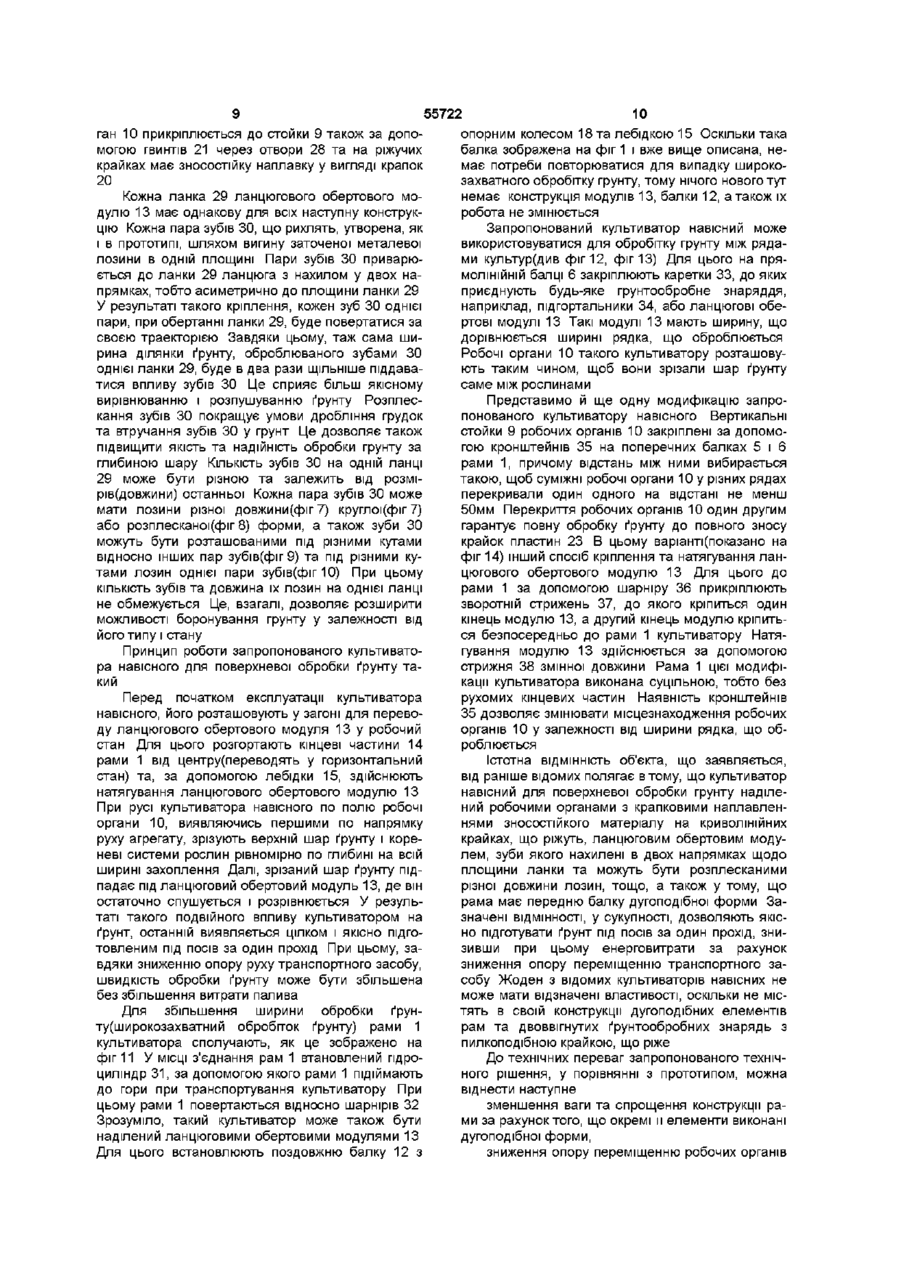

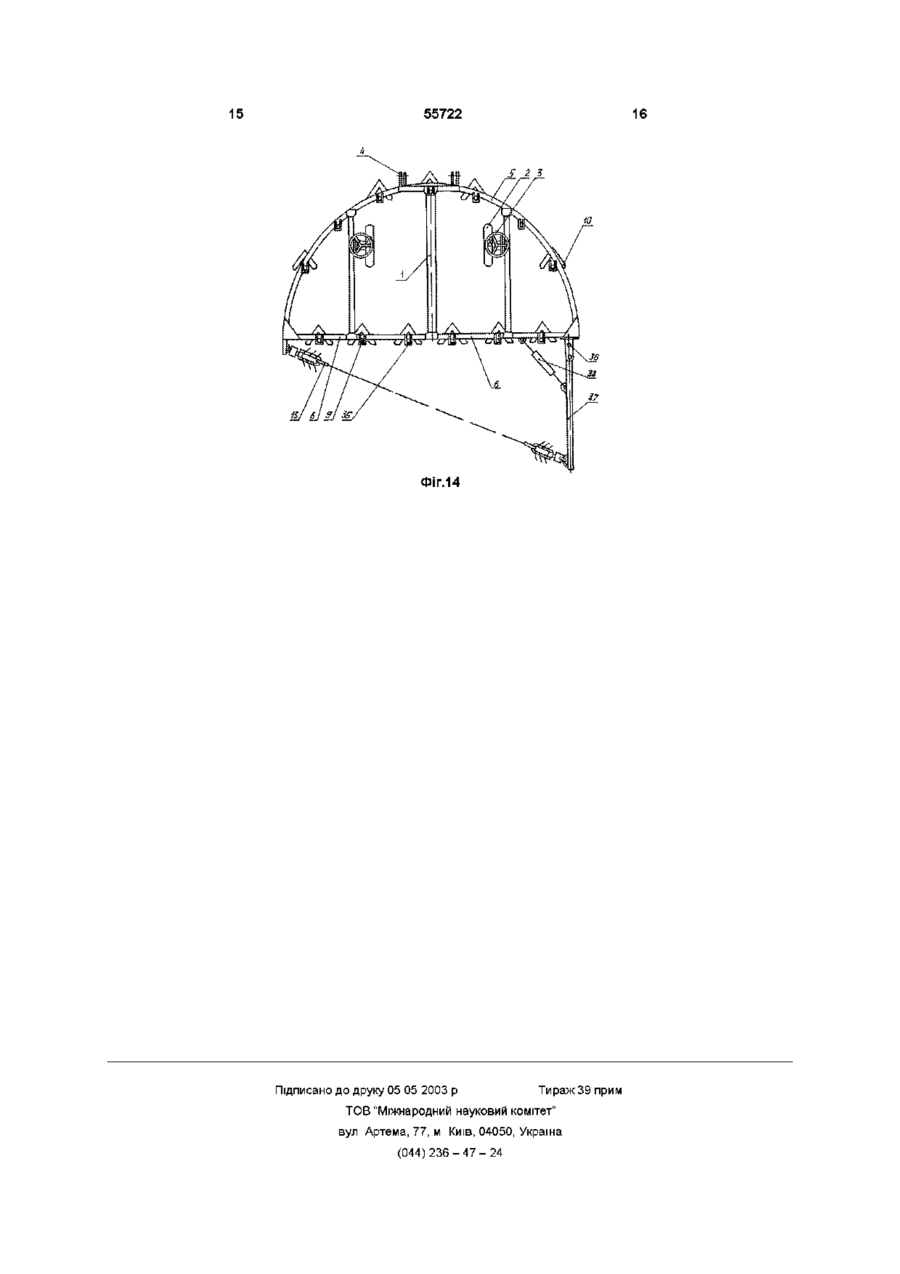

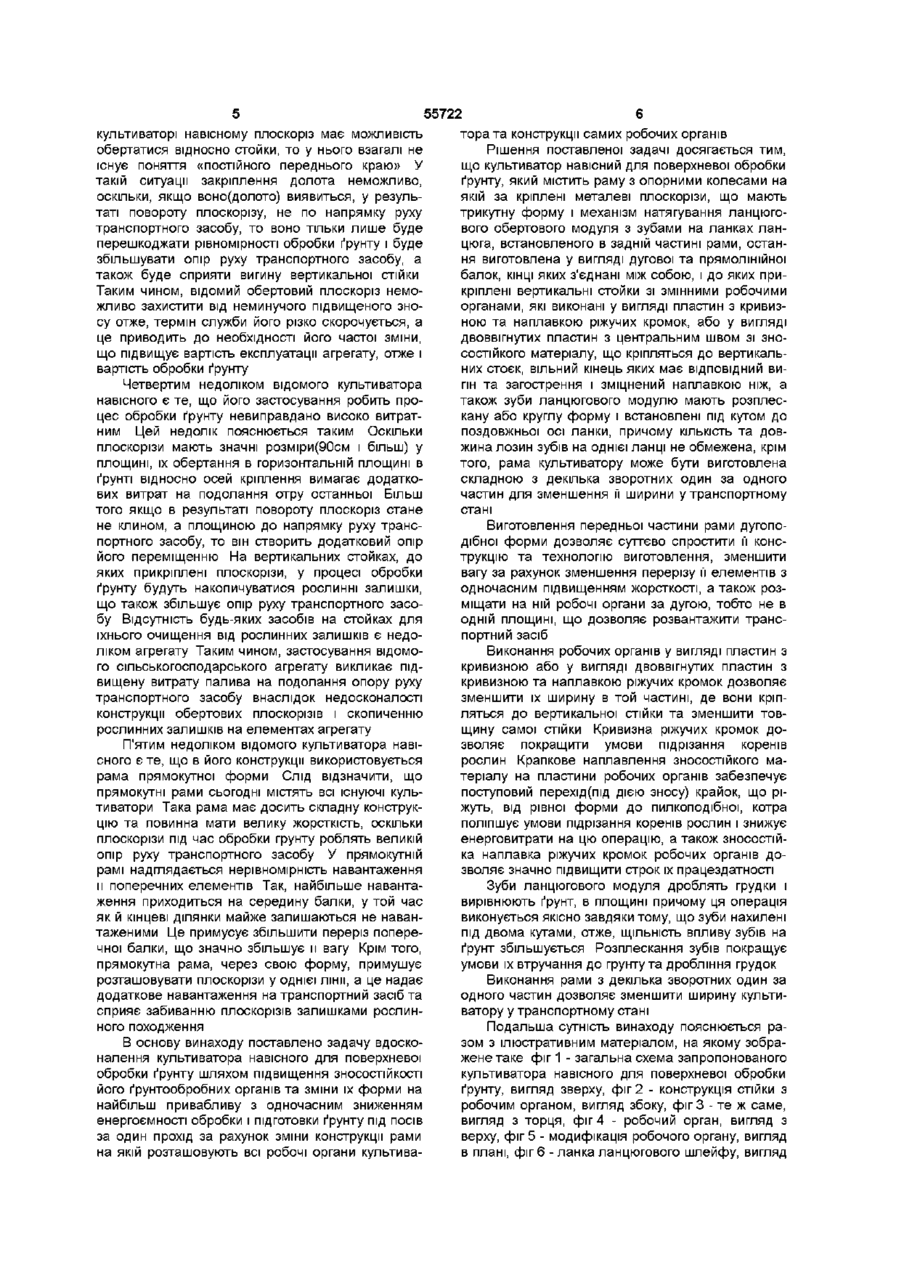

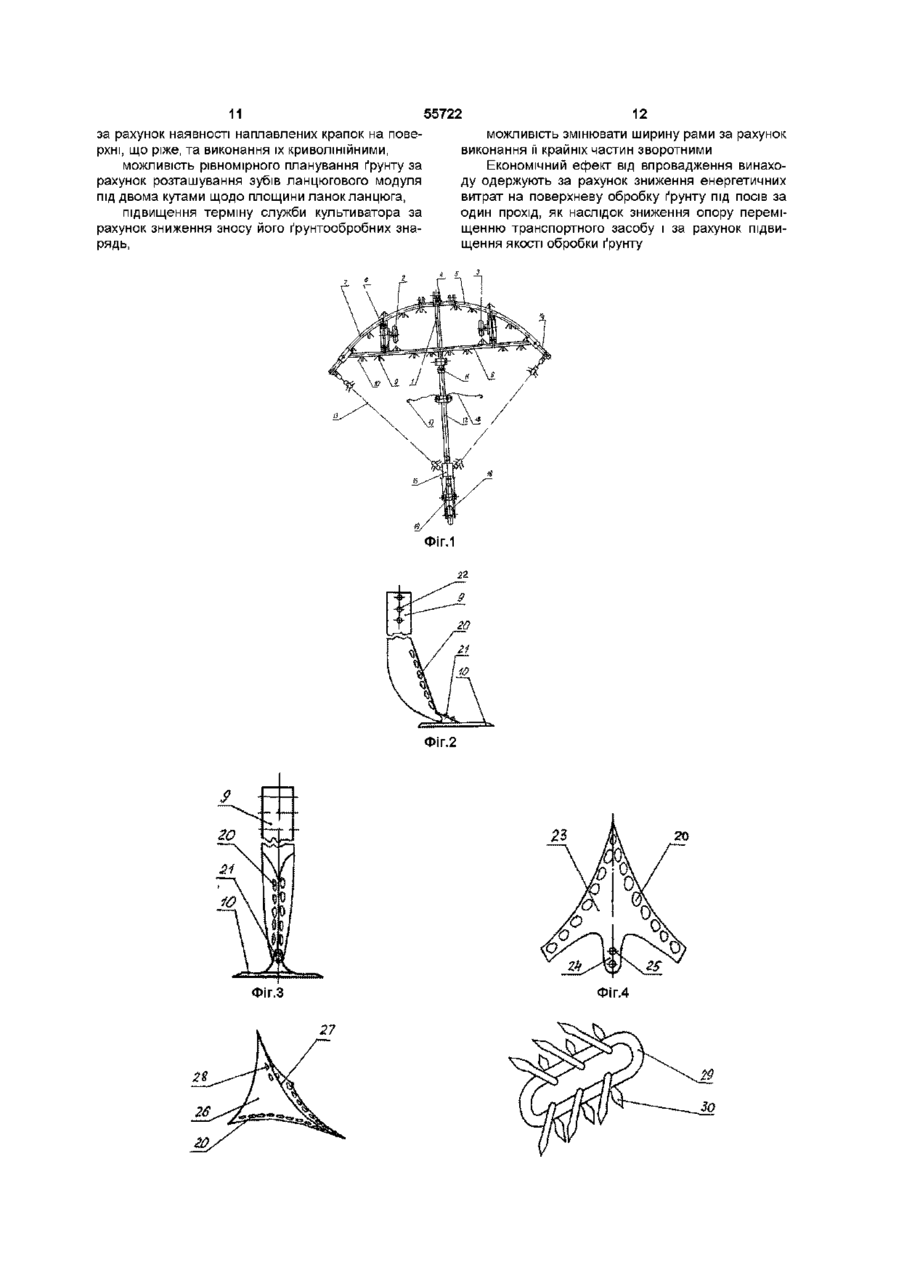

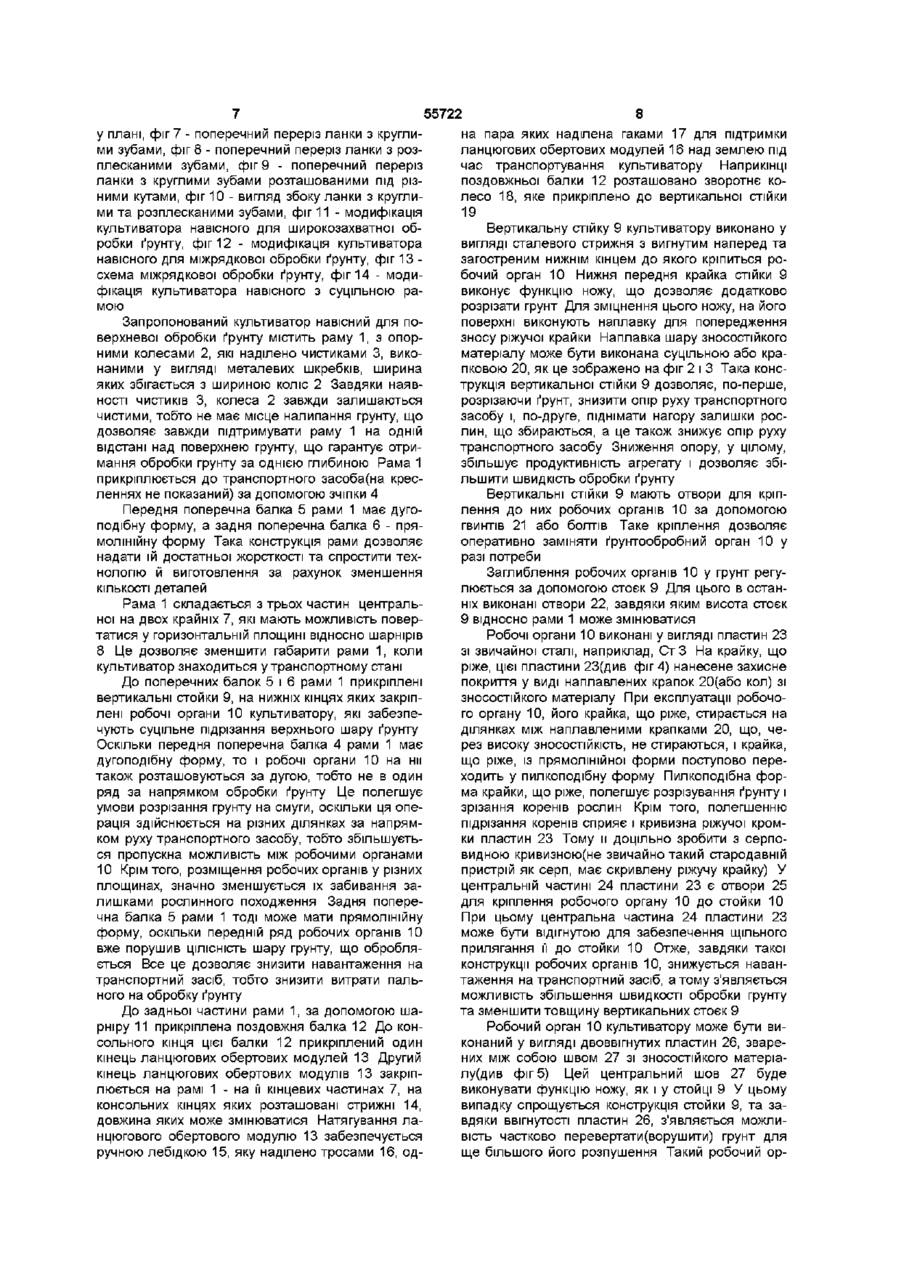

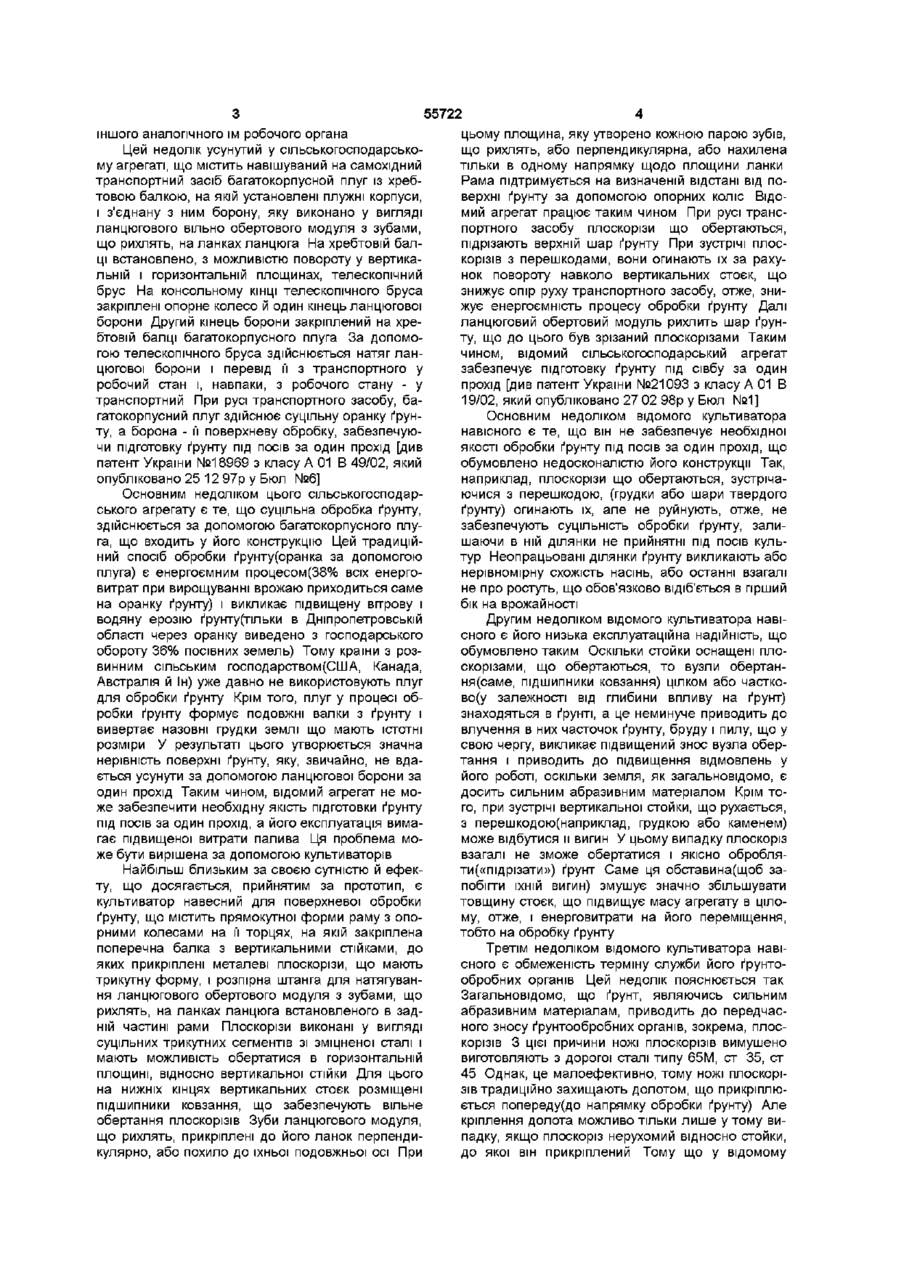

1 Культиватор універсальний навісний для поверхневої обробки ґрунту, який містить раму з опорними колесами, на якій закріплені металеві плоскорізи, що мають трикутну форму, і механізм натягування ланцюгового обертового модуля з зубами на ланках ланцюга, встановленого в задній частині рами, який відрізняється тим, що раму виготовлено у вигляді дугової та прямолінійної балок, КІНЦІ яких з'єднані між собою, і до яких прикріплені вертикальні стояки зі змінними робо чими органами, які виконані у вигляді пластин з кривізною та наплавкою різальних кромок або у вигляді двоввігнутих пластин з центральним швом з зносостійкого матеріалу, що кріпляться до вертикальних стояків, вільний кінець яких має ВІДПОВІДНИЙ вигин та загострення і зміцнений наплавкою ніж, а також зуби ланцюгового модуля мають розплескану або круглу форму і встановлені під кутом до поздовжньої осі ланки, причому КІЛЬКІСТЬ та довжина зубів на одній ланці не обмежена 2 Культиватор універсальний навісний для поверхневої обробки ґрунту за п 1, який відрізняється тим, що раму виготовлено складною з декількох обернених один до одного частин для зменшення її ширини у транспортному стані Винахід відноситься до сільськогосподарського машинобудування, призначений для швидкістного поверхневого обробітку ґрунту після збирання врожаю, для збереження вологи, знищення бур'янів, а також для підготовки ґрунту за один прохід під сівбу зернових, овочевих, технічних та лісогосподарських культур у будь-якій агрокліматичній зоні та може бути використаний у агрегатах для боронування ґрунту будь-яким самохідним енергонасиченим транспортним засобом Відомий сільськогосподарський агрегат, який являє собою гнучку обертову борону з регульованим по ширині захопленням Агрегат виконаний у вигляді телескопічної поперечної рами, що складається з окремих ланок До крайніх ланок телескопічної рами приєднано гнучкий ланцюговий шлейф із зубами, що рихлять, закріпленими на ланках ланцюга Для прискорення переводу ланцюгового шлейфа у транспортний(чи робочий) стан, рама має трубчасту конструкцію причому консольні ланки рами мають можливість обертатися навколо її поздовжньої осі Для переводу борони у транспортний стан, тракторист включає гідромотор, що через зірочку з ланцюговим контуром, обертає кінцеві ділянки труби і, так саме, намотує ланцюговий шлейф на телескопічну раму Перевід ланцюгового шлейфа у робочий стан здійснюється аналогічним образом, шляхом включення гідромотора «на реверс» для обертання зірочки і ланцюгового контуру в протилежному напрямку [див патент Роси №2034422 з класу А 01 В 19/02, який опубліковано 10 05 95р у Бюл №13] Основним недоліком відомого сільськогосподарського агрегату є те, що він не забезпечує підготовку ґрунту під посів за один прохід Це зв'язано з тим, що боронування ґрунту за допомогою ланцюгового модуля забезпечує тільки лише її крапкову поверхневу обробку шляхом «проколювання» ґрунту зубами ланцюга з частотою, що залежить від розмірів(довжини) і КІЛЬКОСТІ зубів на кожній ланці ланцюгового шлейфа Однак, при ПІДГОТОВЦІ ґрунту під посів, цього недостатньо, оскільки зуби ланцюгового шлейфа, через конструктивні особливості, не можуть ні підрізати корені рослин, ні видаляти залишки рослинного походження, ні забезпечити суцільне розпушування та розрівнювання ґрунту по всій площі оброблюваної ділянки Тому, при ПІДГОТОВЦІ ґрунту під посів за один прохід агрегату, така крапкова обробка ґрунту повинна здійснюватися тільки лише після її суцільної попередньої оранки Але відомий сільськогосподарський агрегат у своєї конструкції не містить вузлів, що забезпечують суцільну обробку ґрунту за допомогою чи плуга, чи плоскоріза, чи 1 ю ю 55722 іншого аналогічного їм робочого органа Цей недолік усунутий у сільськогосподарському агрегаті, що містить навішуваний на самохідний транспортний засіб багато корпус ной плуг із хребтовою балкою, на якій установлені плужні корпуси, і з'єднану з ним борону, яку виконано у вигляді ланцюгового вільно обертового модуля з зубами, що рихлять, на ланках ланцюга На хребтовій балці встановлено, з можливістю повороту у вертикальній і горизонтальній площинах, телескопічний брус На консольному КІНЦІ телескопічного бруса закріплені опорне колесо й один кінець ланцюгової борони Другий кінець борони закріплений на хребтовій балці багатокорпусного плуга За допомогою телескопічного бруса здійснюється натяг ланцюгової борони і перевід її з транспортного у робочий стан і, навпаки, з робочогостану - у транспортний При русі транспортного засобу, багатокорпусний плуг здійснює суцільну оранку ґрунту, а борона - її поверхневу обробку, забезпечуючи підготовку ґрунту під посів за один прохід [див патент України №18969 з класу А 01 В 49/02, який опубліковано 25 12 97р у Бюл №6] Основним недоліком цього сільськогосподарського агрегату є те, що суцільна обробка ґрунту, здійснюється за допомогою багатокорпусного плуга, що входить у його конструкцію Цей традиційний спосіб обробки ґрунту(оранка за допомогою плуга) є енергоємним процесом(38% всіх енерговитрат при вирощуванні врожаю приходиться саме на оранку ґрунту) і викликає підвищену вітрову і водяну ерозію ґрунту(тільки в Дніпропетровській області через оранку виведено з господарського обороту 36% посівних земель) Тому країни з розвинним сільським господарством(США, Канада, Австралія й Ін) уже давно не використовують плуг для обробки ґрунту Крім того, плуг у процесі обробки ґрунту формує подовжні валки з ґрунту і вивертає назовні грудки землі що мають ІСТОТНІ розміри У результаті цього утворюється значна нерівність поверхні ґрунту, яку, звичайно, не вдається усунути за допомогою ланцюгової борони за один прохід Таким чином, відомий агрегат не може забезпечити необхідну якість підготовки ґрунту під посів за один прохід, а його експлуатація вимагає підвищеної витрати палива Ця проблема може бути вирішена за допомогою культиваторів Найбільш близьким за своєю сутністю й ефекту, що досягається, прийнятим за прототип, є культиватор навесний для поверхневої обробки ґрунту, що містить прямокутної форми раму з опорними колесами на її торцях, на якій закріплена поперечна балка з вертикальними стійками, до яких прикріплені металеві плоскорізи, що мають трикутну форму, і розпірна штанга для натягування ланцюгового обертового модуля з зубами, що рихлять, на ланках ланцюга встановленого в задній частині рами Плоскорізи виконані у вигляді суцільних трикутних сегментів зі зміцненої сталі і мають можливість обертатися в горизонтальній площині, відносно вертикальної стійки Для цього на нижніх кінцях вертикальних стоєк розміщені підшипники ковзання, що забезпечують вільне обертання плоскорізів Зуби ланцюгового модуля, що рихлять, прикріплені до його ланок перпендикулярно, або похило до їхньої подовжньої осі При цьому площина, яку утворено кожною парою зубів, що рихлять, або перпендикулярна, або нахилена тільки в одному напрямку щодо площини ланки Рама підтримується на визначеній відстані від поверхні ґрунту за допомогою опорних коліс Відомий агрегат працює таким чином При русі транспортного засобу плоскорізи що обертаються, підрізають верхній шар ґрунту При зустрічі плоскорізів з перешкодами, вони огинають їх за рахунок повороту навколо вертикальних стоєк, що знижує опір руху транспортного засобу, отже, знижує енергоємність процесу обробки ґрунту Далі ланцюговий обертовий модуль рихлить шар ґрунту, що до цього був зрізаний плоскорізами Таким чином, відомий сільськогосподарський агрегат забезпечує підготовку ґрунту під сівбу за один прохід [див патент України №21093 з класу А 01 В 19/02, який опубліковано 27 02 98р у Бюл №1] Основним недоліком відомого культиватора навісного є те, що він не забезпечує необхідної якості обробки ґрунту під посів за один прохід, що обумовлено недосконалістю його конструкції Так, наприклад, плоскорізи що обертаються, зустрічаючися з перешкодою, (грудки або шари твердого ґрунту) огинають їх, але не руйнують, отже, не забезпечують суцільність обробки ґрунту, залишаючи в ній ділянки не прийнятні під посів культур Неопрацьовані ділянки ґрунту викликають або нерівномірну схожість насінь, або останні взагалі не про ростуть, що обов'язково відіб'ється в гірший бік на врожайності Другим недоліком відомого культиватора навісного є його низька експлуатаційна надійність, що обумовлено таким Оскільки стойки оснащені плоскорізами, що обертаються, то вузли обертання(саме, підшипники ковзання) цілком або частков о ^ залежності від глибини впливу на ґрунт) знаходяться в ґрунті, а це неминуче приводить до влучення в них часточок ґрунту, бруду і пилу, що у свою чергу, викликає підвищений знос вузла обертання і приводить до підвищення відмовлень у його роботі, оскільки земля, як загальновідомо, є досить сильним абразивним матеріалом Крім того, при зустрічі вертикальної стойки, що рухається, з перешкодою(наприклад, грудкою або каменем) може відбутися и вигин У цьому випадку плоскоріз взагалі не зможе обертатися і якісно обробляти(«підрізати») ґрунт Саме ця обставина(щоб запобігти їхній вигин) змушує значно збільшувати товщину стоєк, що підвищує масу агрегату в цілому, отже, і енерговитрати на його переміщення, тобто на обробку ґрунту Третім недоліком відомого культиватора навісного є обмеженість терміну служби його ґрунтообробних органів Цей недолік пояснюється так Загальновідомо, що ґрунт, являючись сильним абразивним матеріалам, приводить до передчасного зносу ґрунтообробних органів, зокрема, плоскорізів 3 цієї причини ножі плоскорізів вимушено виготовляють з дорогої сталі типу 65М, ст 35, ст 45 Однак, це малоефективно, тому ножі плоскорізів традиційно захищають долотом, що прикріплюється попереду(до напрямку обробки ґрунту) Але кріплення долота можливо тільки лише у тому випадку, якщо плоскоріз нерухомий відносно стойки, до якої він прикріплений Тому що у відомому 55722 культиваторі навісному плоскоріз має можливість обертатися відносно стойки, то у нього взагалі не існує поняття «постійного переднього краю» У такій ситуації закріплення долота неможливо, оскільки, якщо воно(долото) виявиться, у результаті повороту плоскорізу, не по напрямку руху транспортного засобу, то воно тільки лише буде перешкоджати рівномірності обробки ґрунту і буде збільшувати опір руху транспортного засобу, а також буде сприяти вигину вертикальної стійки Таким чином, відомий обертовий плоскоріз неможливо захистити від неминучого підвищеного зносу отже, термін служби його різко скорочується, а це приводить до необхідності його частої зміни, що підвищує вартість експлуатації агрегату, отже і вартість обробки ґрунту Четвертим недоліком відомого культиватора навісного є те, що його застосування робить процес обробки ґрунту невиправдано високо витратним Цей недолік пояснюється таким Оскільки плоскорізи мають значні розміри(90см і більш) у площині, їх обертання в горизонтальній площині в ґрунті відносно осей кріплення вимагає додаткових витрат на подолання отру останньої Більш того якщо в результаті повороту плоскоріз стане не клином, а площиною до напрямку руху транспортного засобу, то він створить додатковий опір його переміщенню На вертикальних стойках, до яких прикріплені плоскорізи, у процесі обробки ґрунту будуть накопичуватися рослинні залишки, що також збільшує опір руху транспортного засобу Відсутність будь-яких засобів на стойках для їхнього очищення від рослинних залишків є недоліком агрегату Таким чином, застосування відомого сільськогосподарського агрегату викликає підвищену витрату палива на подолання опору руху транспортного засобу внаслідок недосконалості конструкції обертових плоскорізів і скопиченню рослинних залишків на елементах агрегату П'ятим недоліком відомого культиватора навісного є те, що в його конструкції використовується рама прямокутної форми Слід відзначити, що прямокутні рами сьогодні містять всі існуючі культиватори Така рама має досить складну конструкцію та повинна мати велику жорсткість, оскільки плоскорізи під час обробки грунту роблять великій опір руху транспортного засобу У прямокутній рамі надглядається нерівномірність навантаження и поперечних елементів Так, найбільше навантаження приходиться на середину балки, у той час як й кінцеві ділянки майже залишаються не навантаженими Це примусує збільшити переріз поперечної балки, що значно збільшує и вагу Крім того, прямокутна рама, через свою форму, примушує розташовувати плоскорізи у однієї лінії, а це надає додаткове навантаження на транспортний засіб та сприяє забиванню плоскорізів залишками рослинного походження В основу винаходу поставлено задачу вдосконалення культиватора навісного для поверхневої обробки ґрунту шляхом підвищення ЗНОСОСТІЙКОСТІ його ґрунтообробних органів та зміни їх форми на найбільш привабливу з одночасним зниженням енергоємності обробки і підготовки ґрунту під посів за один прохід за рахунок зміни конструкції рами на якій розташовують всі робочі органи культива тора та конструкції самих робочих органів Рішення поставленої задачі досягається тим, що культиватор навісний для поверхневої обробки ґрунту, який містить раму з опорними колесами на якій за кріплені металеві плоскорізи, що мають трикутну форму і механізм натягування ланцюгового обертового модуля з зубами на ланках ланцюга, встановленого в задній частині рами, остання виготовлена у вигляді дугової та прямолінійної балок, КІНЦІ яких з'єднані між собою, і до яких прикріплені вертикальні стойки зі змінними робочими органами, які виконані у вигляді пластин з кривизною та наплавкою ріжучих кромок, або у вигляді двоввігнутих пластин з центральним швом зі зносостійкого матеріалу, що кріпляться до вертикальних стоєк, вільний кінець яких має ВІДПОВІДНИЙ ВИГІН та загострення і зміцнений наплавкою ніж, а також зуби ланцюгового модулю мають розплескану або круглу форму і встановлені під кутом до поздовжньої осі ланки, причому КІЛЬКІСТЬ та довжина лозин зубів на однієї ланці не обмежена, крім того, рама культиватору може бути виготовлена складною з декілька зворотних один за одного частин для зменшення її ширини у транспортному стані Виготовлення передньої частини рами дугоподібної форми дозволяє суттєво спростити її конструкцію та технологію виготовлення, зменшити вагу за рахунок зменшення перерізу її елементів з одночасним підвищенням жорсткості, а також розміщати на ній робочі органи за дугою, тобто не в одній площині, що дозволяє розвантажити транспортний засіб Виконання робочих органів у вигляді пластин з кривизною або у вигляді двоввігнутих пластин з кривизною та наплавкою ріжучих кромок дозволяє зменшити їх ширину в той частині, де вони кріпляться до вертикальної стійки та зменшити товщину самої стійки Кривизна ріжучих кромок дозволяє покращити умови підрізання коренів рослин Крапкове наплавлення зносостійкого матеріалу на пластини робочих органів забезпечує поступовий перехід(під дією зносу) крайок, що ріжуть, від рівної форми до пилкоподібної, котра поліпшує умови підрізання коренів рослин і знижує енерговитрати на цю операцію, а також зносостійка наплавка ріжучих кромок робочих органів дозволяє значно підвищити строк їх працездатності Зуби ланцюгового модуля дроблять грудки і вирівнюють ґрунт, в площині причому ця операція виконується якісно завдяки тому, що зуби нахилені під двома кутами, отже, ЩІЛЬНІСТЬ впливу зубів на ґрунт збільшується Розплескання зубів покращує умови їх втручання до грунту та дробління грудок Виконання рами з декілька зворотних один за одного частин дозволяє зменшити ширину культиватору у транспортному стані Подальша сутність винаходу пояснюється разом з ілюстративним матеріалом, на якому зображене таке фіг 1 - загальна схема запропонованого культиватора навісного для поверхневої обробки ґрунту, вигляд зверху, фіг 2 - конструкція стійки з робочим органом, вигляд збоку, фіг 3 - те ж саме, вигляд з торця, фіг 4 - робочий орган, вигляд з верху, фіг 5 - модифікація робочого органу, вигляд в плані, фіг 6 - ланка ланцюгового шлейфу, вигляд 55722 у плані, фіг 7 - поперечний переріз ланки з круглими зубами, фіг 8 - поперечний переріз ланки з розплесканими зубами, фіг 9 - поперечний переріз ланки з круглими зубами розташованими під різними кутами, фіг 10 - вигляд збоку ланки з круглими та розплесканими зубами, фіг 11 - модифікація культиватора навісного для широкозахватної обробки ґрунту, фіг 12 - модифікація культиватора навісного для міжрядкової обробки ґрунту, фіг 13 схема міжрядкової обробки ґрунту, фіг 14 - модифікація культиватора навісного з суцільною рамою Запропонований культиватор навісний для поверхневої обробки ґрунту містить раму 1, з опорними колесами 2, які наділено чистиками 3, виконаними у вигляді металевих шкребків, ширина яких збігається з шириною коліс 2 Завдяки наявності чистиків 3, колеса 2 завжди залишаються чистими, тобто не має місце налипання грунту, що дозволяє завжди підтримувати раму 1 на одній відстані над поверхнею грунту, що гарантує отримання обробки грунту за однією глибиною Рама 1 прикріплюється до транспортного засоба(на кресленнях не показаний) за допомогою зчіпки 4 Передня поперечна балка 5 рами 1 має дугоподібну форму, а задня поперечна балка 6 - прямолінійну форму Така конструкція рами дозволяє надати їй достатньої жорсткості та спростити технологію й виготовлення за рахунок зменшення КІЛЬКОСТІ деталей Рама 1 складається з трьох частин центральної на двох крайніх 7, які мають можливість повертатися у горизонтальній площині відносно шарнірів 8 Це дозволяє зменшити габарити рами 1, коли культиватор знаходиться у транспортному стані До поперечних балок 5 і 6 рами 1 прикріплені вертикальні стойки 9, на нижніх кінцях яких закріплені робочі органи 10 культиватору, які забезпечують суцільне підрізання верхнього шару ґрунту Оскільки передня поперечна балка 4 рами 1 має дугоподібну форму, то і робочі органи 10 на нм також розташовуються за дугою, тобто не в один ряд за напрямком обробки ґрунту Це полегшує умови розрізання грунту на смуги, оскільки ця операція здійснюється на різних ділянках за напрямком руху транспортного засобу, тобто збільшується пропускна можливість між робочими органами 10 Крім того, розміщення робочих органів у різних площинах, значно зменшується їх забивання залишками рослинного походження Задня поперечна балка 5 рами 1 тоді може мати прямолінійну форму, оскільки передній ряд робочих органів 10 вже порушив ЦІЛІСНІСТЬ шару грунту, що обробляється Все це дозволяє знизити навантаження на транспортний засіб, тобто знизити витрати пального на обробку ґрунту До задньої частини рами 1, за допомогою шарніру 11 прикріплена поздовжня балка 12 До консольного кінця цієї балки 12 прикріплений один кінець ланцюгових обертових модулей 13 Другий кінець ланцюгових обертових модулів 13 закріплюється на рамі 1 - на її кінцевих частинах 7, на консольних кінцях яких розташовані стрижні 14, довжина яких може змінюватися Натягування ланцюгового обертового модулю 13 забезпечується ручною лебідкою 15, яку наділено тросами 16, од 8 на пара яких наділена гаками 17 для підтримки ланцюгових обертових модулей 16 над землею під час транспортування культиватору Наприкінці поздовжньої балки 12 розташовано зворотнє колесо 18, яке прикріплено до вертикальної стійки 19 Вертикальну стійку 9 культиватору виконано у вигляді сталевого стрижня з вигнутим наперед та загостреним нижнім кінцем до якого кріпиться робочий орган 10 Нижня передня крайка стійки 9 виконує функцію ножу, що дозволяє додатково розрізати грунт Для зміцнення цього ножу, на його поверхні виконують наплавку для попередження зносу ріжучої крайки Наплавка шару зносостійкого матеріалу може бути виконана суцільною або крапковою 20, як це зображено на фіг 2 і 3 Така конструкція вертикальної стійки 9 дозволяє, по-перше, розрізаючи ґрунт, знизити опір руху транспортного засобу і, по-друге, піднімати нагору залишки рослин, що збираються, а це також знижує опір руху транспортного засобу Зниження опору, у цілому, збільшує продуктивність агрегату і дозволяє збільшити швидкість обробки ґрунту Вертикальні стійки 9 мають отвори для кріплення до них робочих органів 10 за допомогою гвинтів 21 або болтів Таке кріплення дозволяє оперативно заміняти ґрунтообробний орган 10 у разі потреби Заглиблення робочих органів 10 у грунт регулюється за допомогою стоєк 9 Для цього в останніх виконані отвори 22, завдяки яким висота стоєк 9 відносно рами 1 може змінюватися Робочі органи 10 виконані у вигляді пластин 23 зі звичайної сталі, наприклад, Ст 3 На крайку, що ріже, цієї пластини 23(див фіг 4) нанесене захисне покриття у виді наплавлених крапок 20(або кол) зі зносостійкого матеріалу При експлуатації робочого органу 10, його крайка, що ріже, стирається на ділянках між наплавленими крапками 20, що, через високу ЗНОСОСТІЙКІСТЬ, не стираються, і крайка, що ріже, із прямолінійної форми поступово переходить у пилкоподібну форму Пилкоподібна форма крайки, що ріже, полегшує розрізування ґрунту і зрізання коренів рослин Крім того, полегшенню підрізання коренів сприяє і кривизна ріжучої кромки пластин 23 Тому и доцільно зробити з серповидною кривизною(не звичайно такий стародавній пристрій як серп, має скривлену ріжучу крайку) У центральній частині 24 пластини 23 є отвори 25 для кріплення робочого органу 10 до стойки 10 При цьому центральна частина 24 пластини 23 може бути відігнутою для забезпечення щільного прилягання її до стойки 10 Отже, завдяки такої конструкції робочих органів 10, знижується навантаження на транспортний засіб, атому з'являється можливість збільшення швидкості обробки грунту та зменшити товщину вертикальних стоєк 9 Робочий орган 10 культиватору може бути виконаний у вигляді двоввігнутих пластин 26, зварених між собою швом 27 зі зносостійкого матеріалу(див фіг 5) Цей центральний шов 27 буде виконувати функцію ножу, як і у стойці 9 У цьому випадку спрощується конструкція стойки 9, та завдяки ввігнутості пластин 26, з'являється можливість частково перевертати(ворушити) грунт для ще більшого його розпушення Такий робочий ор 55722 ган 10 прикріплюється до стойки 9 також за допомогою гвинтів 21 через отвори 28 та на ріжучих крайках має зносостійку наплавку у вигляді крапок 20 Кожна ланка 29 ланцюгового обертового модулю 13 має однакову для всіх наступну конструкцію Кожна пара зубів ЗО, що рихлять, утворена, як і в прототипі, шляхом вигину заточеної металевої лозини в одній площині Пари зубів ЗО приварюється до ланки 29 ланцюга з нахилом у двох напрямках, тобто асиметрично до площини ланки 29 У результаті такого кріплення, кожен зуб ЗО однієї пари, при обертанні ланки 29, буде повертатися за своєю траєкторією Завдяки цьому, таж сама ширина ділянки ґрунту, оброблюваного зубами ЗО однієї ланки 29, буде в два рази щільніше піддаватися впливу зубів ЗО Це сприяє більш якісному вирівнюванню і розпушуванню ґрунту Розплескання зубів ЗО покращує умови дробління грудок та втручання зубів ЗО у грунт Це дозволяє також підвищити якість та надійність обробки грунту за глибиною шару КІЛЬКІСТЬ зубів ЗО на одній ланці 29 може бути різною та залежить від розмірів(довжини) останньої Кожна пара зубів ЗО може мати лозини різної довжини(фіг 7) круглоі(фіг 7) або розплесканоі(фіг 8) форми, а також зуби ЗО можуть бути розташованими під різними кутами відносно інших пар зубів(фіг9) та під різними кутами лозин однієї пари зубів(фігЮ) При цьому КІЛЬКІСТЬ зубів та довжина їх лозин на однієї ланці не обмежується Це, взагалі, дозволяє розширити можливості боронування грунту у залежності від його типу і стану Принцип роботи запропонованого культиватора навісного для поверхневої обробки ґрунту такий Перед початком експлуатації культиватора навісного, його розташовують у загоні для переводу ланцюгового обертового модуля 13 у робочий стан Для цього розгортають кінцеві частини 14 рами 1 від центру(переводять у горизонтальний стан) та, за допомогою лебідки 15, здійснюють натягування ланцюгового обертового модулю 13 При русі культиватора навісного по полю робочі органи 10, виявляючись першими по напрямку руху агрегату, зрізують верхній шар ґрунту і кореневі системи рослин рівномірно по глибині на всій ширині захоплення Далі, зрізаний шар ґрунту підпадає під ланцюговий обертовий модуль 13, де він остаточно спушується і розрівнюється У результаті такого подвійного впливу культиватором на ґрунт, останній виявляється цілком і якісно підготовленим під посів за один прохід При цьому, завдяки зниженню опору руху транспортного засобу, швидкість обробки ґрунту може бути збільшена без збільшення витрати палива Для збільшення ширини обробки ґрунту(широкозахватний обробіток ґрунту) рами 1 культиватора сполучають, як це зображено на фіг 11 У МІСЦІ з'єднання рам 1 втановлений гідроциліндр 31, за допомогою якого рами 1 підіймають до гори при транспортування культиватору При цьому рами 1 повертаються відносно шарнірів 32 Зрозуміло, такий культиватор може також бути наділений ланцюговими обертовими модулями 13 Для цього встановлюють поздовжню балку 12 з 10 опорним колесом 18 та лебідкою 15 Оскільки така балка зображена на фіг 1 і вже вище описана, немає потреби повторюватися для випадку широкозахватного обробітку грунту, тому нічого нового тут немає конструкція модулів 13, балки 12, а також їх робота не змінюється Запропонований культиватор навісний може використовуватися для обробітку грунту між рядами культур(див фіг 12, фіг 13) Для цього на прямолінійній балці 6 закріплюють каретки 33, до яких приєднують будь-яке ґрунтообробне знаряддя, наприклад, підгортальники 34, або ланцюгові обертові модулі 13 Такі модулі 13 мають ширину, що дорівнюється ширині рядка, що оброблюється Робочі органи 10 такого культиватору розташовують таким чином, щоб вони зрізали шар ґрунту саме між рослинами Представимо й ще одну модифікацію запропонованого культиватору навісного Вертикальні стойки 9 робочих органів 10 закріплені за допомогою кронштейнів 35 на поперечних балках 5 і 6 рами 1, причому відстань між ними вибирається такою, щоб суміжні робочі органи 10 у різних рядах перекривали один одного на відстані не менш 50мм Перекриття робочих органів 10 один другим гарантує повну обробку ґрунту до повного зносу крайок пластин 23 В цьому варіанті(показано на фіг 14) інший спосіб кріплення та натягування ланцюгового обертового модулю 13 Для цього до рами 1 за допомогою шарніру 36 прикріплюють зворотній стрижень 37, до якого кріпиться один кінець модулю 13, а другий кінець модулю кріпиться безпосередньо до рами 1 культиватору Натягування модулю 13 здійснюється за допомогою стрижня 38 змінної довжини Рама 1 цієї модифікації культиватора виконана суцільною, тобто без рухомих кінцевих частин Наявність кронштейнів 35 дозволяє змінювати місцезнаходження робочих органів 10 у залежності від ширини рядка, що оброблюється Істотна ВІДМІННІСТЬ об'єкта, що заявляється, від раніше відомих полягає втому, що культиватор навісний для поверхневої обробки грунту наділений робочими органами з крапковими наплавленнями зносостійкого матеріалу на криволінійних крайках, що ріжуть, ланцюговим обертовим модулем, зуби якого нахилені в двох напрямках щодо площини ланки та можуть бути розплесканими різної довжини лозин, тощо, а також у тому, що рама має передню балку дугоподібної форми Зазначені ВІДМІННОСТІ, у сукупності, дозволяють якісно підготувати ґрунт під посів за один прохід, знизивши при цьому енерговитрати за рахунок зниження опору переміщенню транспортного засобу Жоден з відомих культиваторів навісних не може мати відзначені властивості, оскільки не містять в своїй конструкції дугоподібних елементів рам та двоввігнутих ґрунтообробних знарядь з пилкоподібною крайкою, що ріже До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести наступне зменшення ваги та спрощення конструкції рами за рахунок того, що окремі и елементи виконані дугоподібної форми, зниження опору переміщенню робочих органів 11 55722 12 за рахунок наявності наплавлених крапок на повеможливість змінювати ширину рами за рахунок рхні, що ріже, та виконання їх криволінійними, виконання її крайніх частин зворотними можливість рівномірного планування ґрунту за Економічний ефект від впровадження винахорахунок розташування зубів ланцюгового модуля ду одержують за рахунок зниження енергетичних під двома кутами щодо площини ланок ланцюга, витрат на поверхневу обробку ґрунту під посів за підвищення терміну служби культиватора за один прохід, як наслідок зниження опору перемірахунок зниження зносу його ґрунтообробних знащенню транспортного засобу і за рахунок підвирядь, щення якості обробки ґрунту ФІГ.1 Фіг.2 Фіг.З Фіг.4 13 55722 14 Фіг.5 Фіг.6 Фіг.7 Фіг.8 Мзо ЗО 29 L л, Фіг.9 Фіг.Ю Фіг.12 Фіг.13 15 16 55722 5 23 А _Л A „ Л\ /Ml A Фіг.14 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вуп Артема, 77, м Київ, 04050, Україна (044)236-47-24
