Відстійник коридорного типу

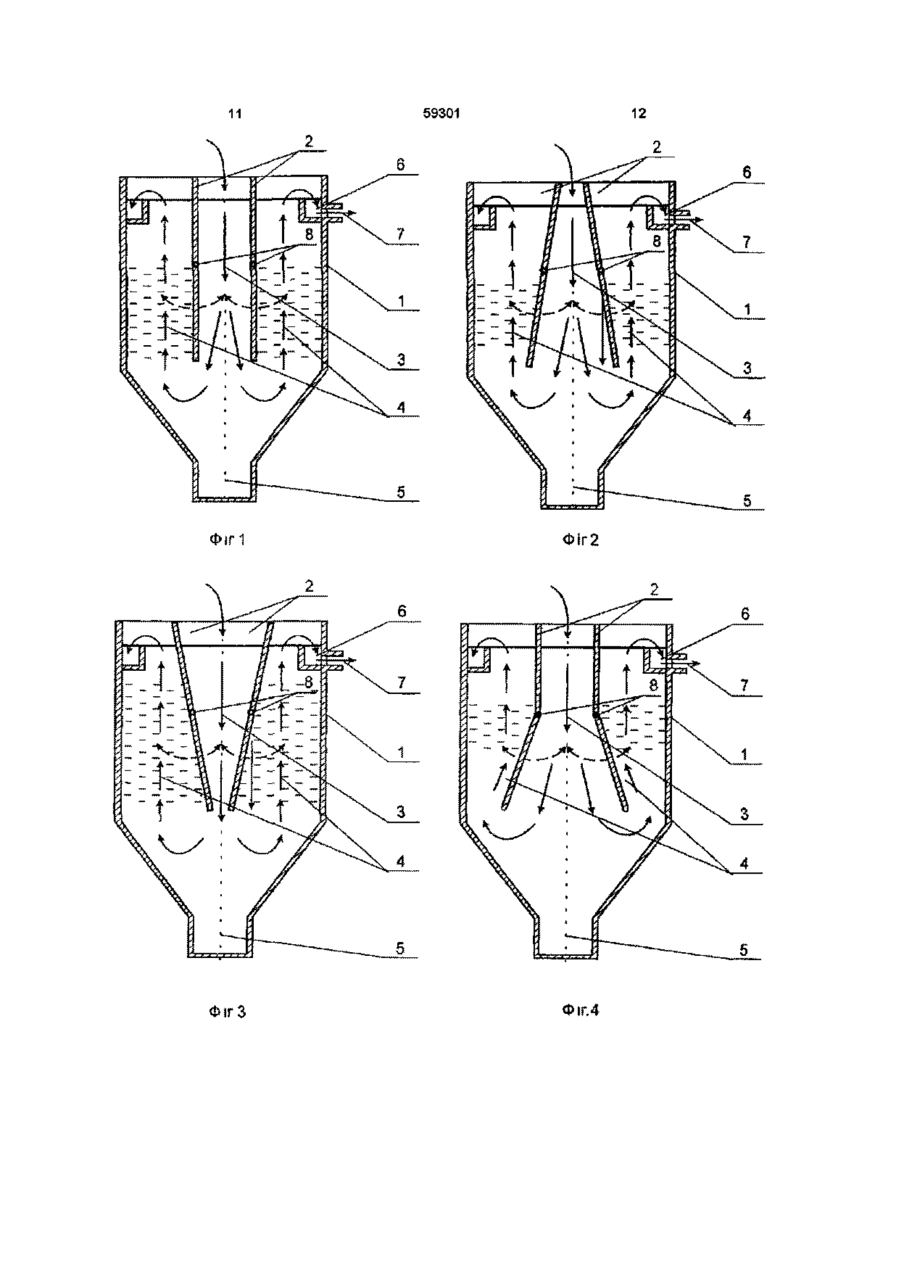

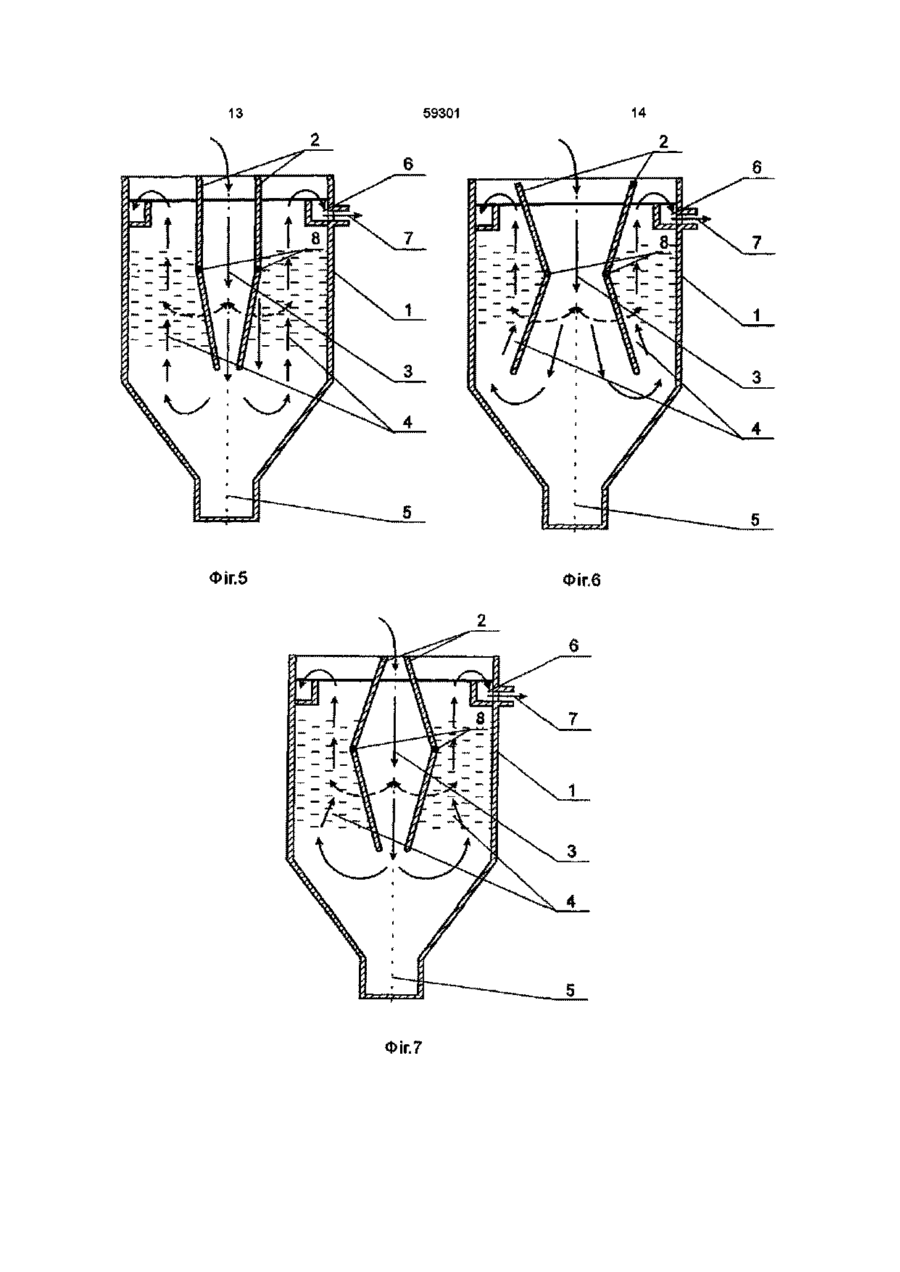

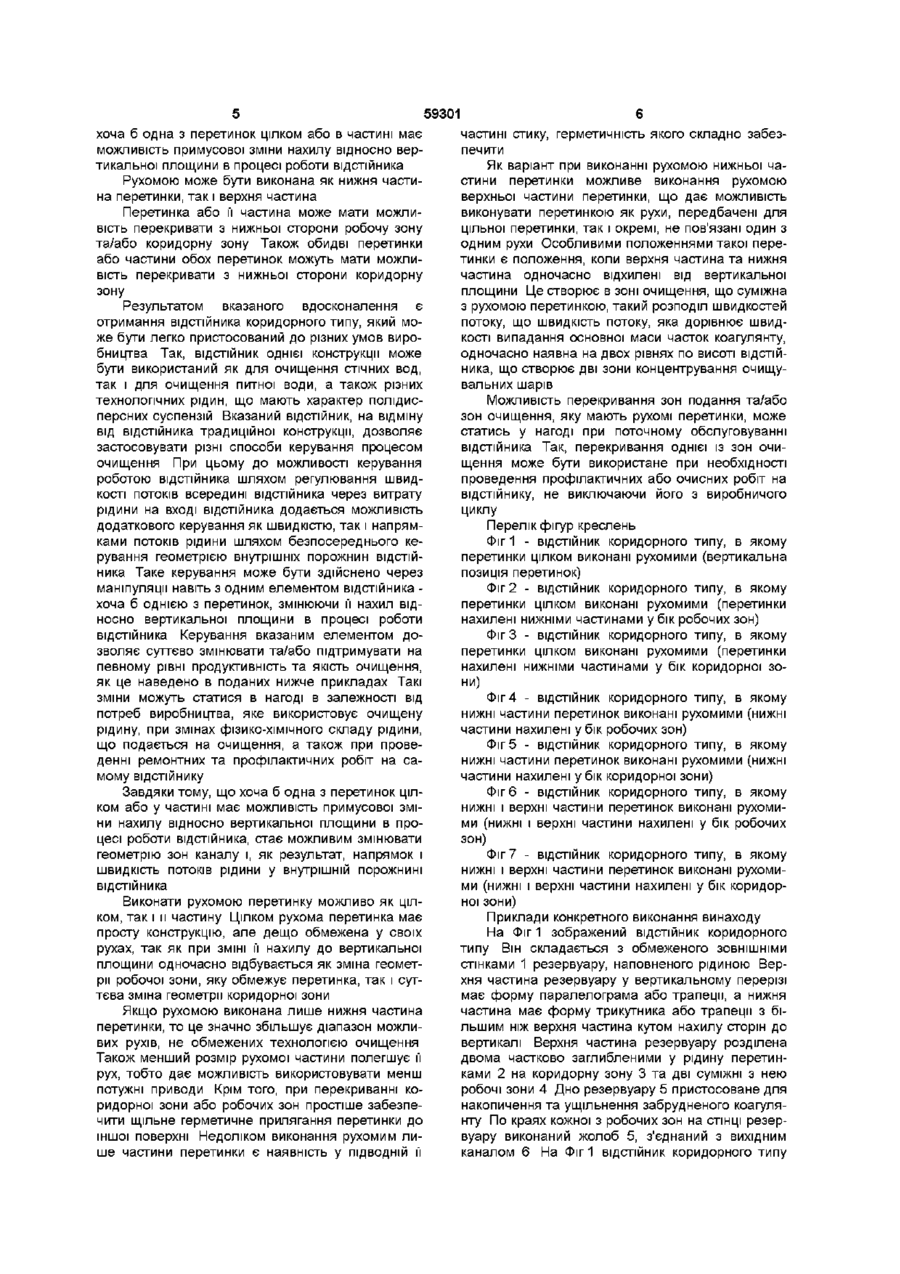

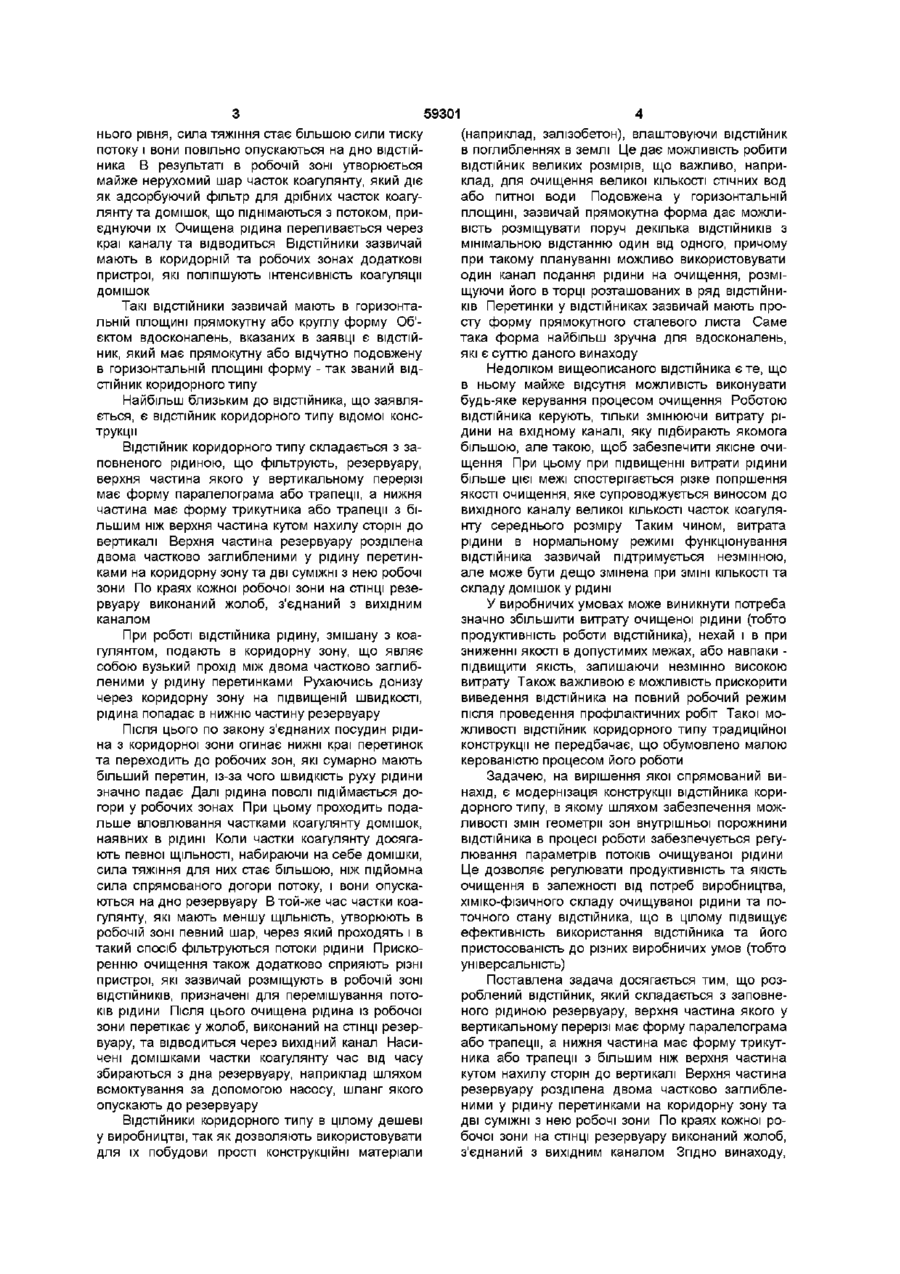

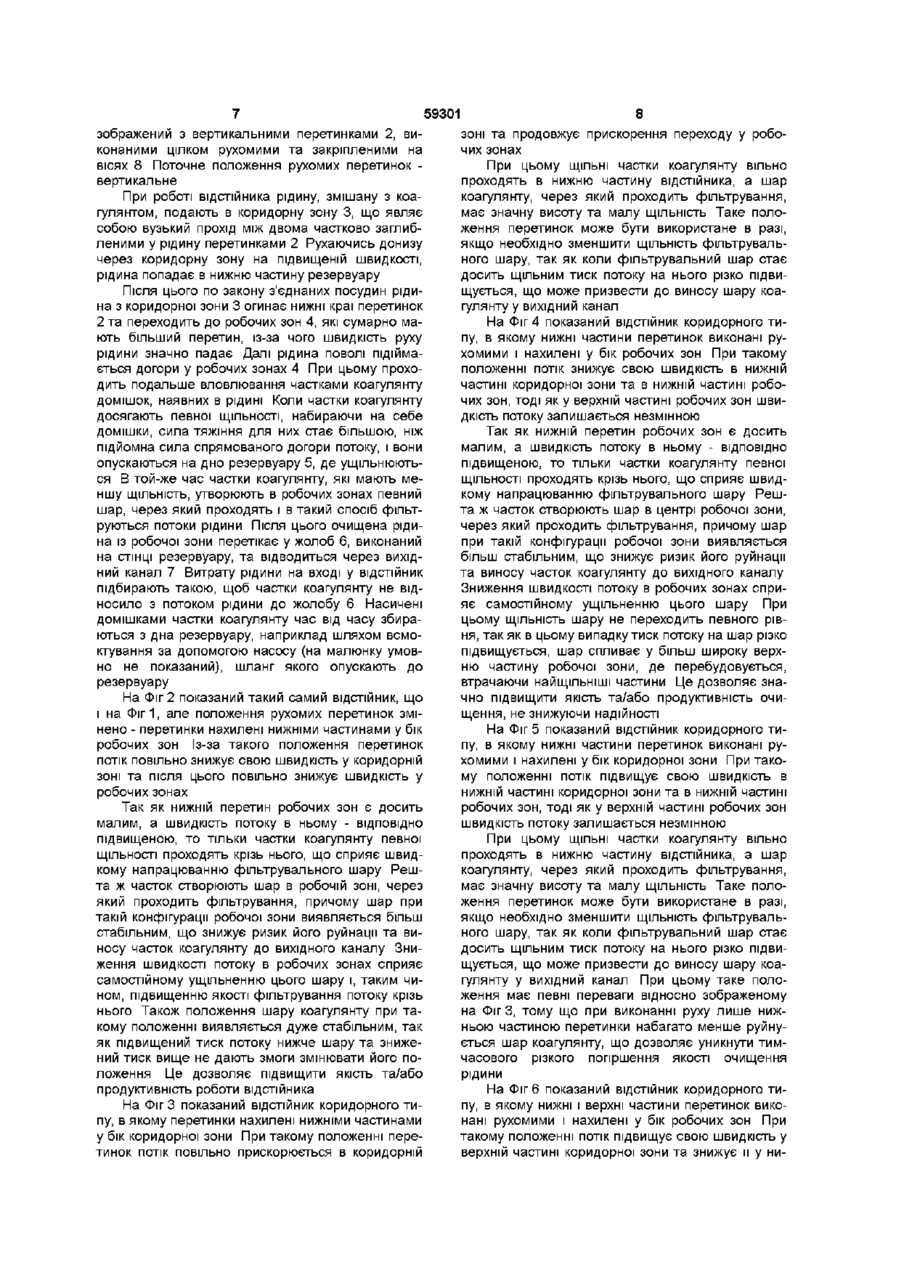

1 ВІДСТІЙНИК коридорного типу, який складається з заповненого рідиною резервуару, верхня частина якого у вертикальному перерізі має форму паралелограма або трапеції, а нижня частина має форму трикутника або трапеції з більшим ніж верхня частина кутом нахилу сторін до вертикалі, причому верхня частина резервуару розділена двома частково заглибленими у рідину перетинками на коридорну зону та дві суміжні з нею робочі зони, а по краях кожної робочої зони на СТІНЦІ резервуару виконаний жолоб, з'єднаний з вихідним каналом, який відрізняється тим, що хоча б одна з перетинок цілком або в частині має можливість примусової зміни нахилу відносно вертикальної площини в процесі роботи відстійника 2 ВІДСТІЙНИК за п 1, який відрізняється тим, що хоча б одна з перетинок цілком встановлена на ВІСІ з можливістю примусової зміни кута її нахилу до вертикалі 3 ВІДСТІЙНИК за п 2, який відрізняється тим, що перетинка здатна перекривати з нижньої сторони робочу зону Винахід відноситься до систем очищення води та інших полідисперсних суспензій від механічних та ХІМІЧНИХ домішок за допомогою коагулянтів Відомий ряд ВІДСТІЙНИКІВ, ЯКІ побудовані на принципі з'єднаних посудин У таких відстійниках рідину, яку необхідно очистити, спочатку подають у вертикальному напрямку донизу по каналу, внутрішній простір якого можна умовно назвати коридорною зоною Додавання ХІМІЧНИХ речовин - коагулянтів та, за необхідністю, флокулянтів відбувається або до введення рідини у ВІДСТІЙНИК, або безпосередньо при введенні рідини у коридорну зону відстійника При цьому в коридорній зоні спостерігається первинна коагуляція домішок, які рухаються разом з потоком та осаджуються на дно 4 ВІДСТІЙНИК за п 2, який відрізняється тим, що перетинка здатна перекривати з нижньої сторони коридорну зону 5 ВІДСТІЙНИК за п 1, який відрізняється тим, що нижня частина хоча б однієї з перетинок встановлена на ВІСІ з можливістю примусової зміни кута и нахилу до вертикалі 6 ВІДСТІЙНИК за п 5, який відрізняється тим, що верхня частина вказаної перетинки встановлена на ВІСІ з можливістю примусової зміни кута и нахилу до вертикалі 7 ВІДСТІЙНИК за будь-яким з п 5 або п 6, який відрізняється тим, що рухома нижня частина перетинки здатна перекривати з нижньої сторони робочу зону 8 ВІДСТІЙНИК за будь-яким з п 5 або п 6, який відрізняється тим, що рухома нижня частина перетинки здатна перекривати з нижньої сторони коридорну зону 9 ВІДСТІЙНИК за будь-яким з п 2, 5 або 6, який від різняється тим, що обидві перетинки мають можливість примусової зміни нахилу відносно вертикальної площини в процесі роботи відстійника 10 ВІДСТІЙНИК за п 9, який відрізняється тим, що при примусовій ЗМІНІ нахилу відносно вертикальної площини перетинки здатні спільно перекривати з нижньої сторони коридорну зону відстійника Після ЦЬОГО рідина, яку очищують, переходить до другого пов'язаного з вищезгаданим спільним простором каналу, внутрішній простір якого можна умовно назвати робочою зоною, та змінює напрямок руху на протилежний - тобто починає рухатися у вертикальному напрямку догори При цьому швидкість руху підбирають такою, щоб основна маса часток коагулянту знаходилась у вигляді опалу, тобто була майже нерухомою у вертикальній площини в умовах руху потоку догори, що обумовлено рівновагою направленої донизу сили тяжіння кожної з часток та направленої догори сили тиску потоку Для коагульованих часток, ЩІЛЬНІСТЬ яких в результаті вловлювання наявних в рідині домішок збільшились вище серед о со о> ю 59301 нього рівня, сила тяжіння стає більшою сили тиску потоку і вони повільно опускаються на дно відстійника В результаті в робочій зоні утворюється майже нерухомий шар часток коагулянту, який діє як адсорбуючий фільтр для дрібних часток коагулянту та домішок, що піднімаються з потоком, приєднуючи їх Очищена рідина переливається через краї каналу та відводиться ВІДСТІЙНИКИ зазвичай мають в коридорній та робочих зонах додаткові пристрої, які поліпшують інтенсивність коагуляції ДОМІШОК Такі ВІДСТІЙНИКИ зазвичай мають в горизонтальній площині прямокутну або круглу форму Об'єктом вдосконалень, вказаних в заявці є ВІДСТІЙНИК, який має прямокутну або відчутно подовжену в горизонтальній площині форму - так званий ВІДСТІЙНИК коридорного типу Найбільш близьким до відстійника, що заявляється, є ВІДСТІЙНИК коридорного типу відомої конструкції ВІДСТІЙНИК коридорного типу складається з заповненого рідиною, що фільтрують, резервуару, верхня частина якого у вертикальному перерізі має форму паралелограма або трапеції, а нижня частина має форму трикутника або трапеції з більшим ніж верхня частина кутом нахилу сторін до вертикалі Верхня частина резервуару розділена двома частково заглибленими у рідину перетинками на коридорну зону та дві суміжні з нею робочі зони По краях кожної робочої зони на СТІНЦІ резервуару виконаний жолоб, з'єднаний з вихідним каналом При роботі відстійника рідину, змішану з коагулянтом, подають в коридорну зону, що являє собою вузький прохід між двома частково заглибленими у рідину перетинками Рухаючись донизу через коридорну зону на підвищеній швидкості, рідина попадає в нижню частину резервуару Після ЦЬОГО ПО закону з'єднаних посудин рідина з коридорної зони огинає нижні краї перетинок та переходить до робочих зон, які сумарно мають більший перетин, із-за чого швидкість руху рідини значно падає Далі рідина поволі підіймається догори у робочих зонах При цьому проходить подальше вловлювання частками коагулянту домішок, наявних в рідині Коли частки коагулянту досягають певної ЩІЛЬНОСТІ, набираючи на себе домішки, сила тяжіння для них стає більшою, ніж підйомна сила спрямованого догори потоку, і вони опускаються на дно резервуару В той-же час частки коагулянту, які мають меншу ЩІЛЬНІСТЬ, утворюють в робочій зоні певний шар, через який проходять і в такий спосіб фільтруються потоки рідини Прискоренню очищення також додатково сприяють різні пристрої, які зазвичай розміщують в робочій зоні ВІДСТІЙНИКІВ, призначені для перемішування потоків рідини Після ЦЬОГО очищена рідина із робочої зони перетікає у жолоб, виконаний на СТІНЦІ резервуару, та відводиться через вихідний канал Насичені домішками частки коагулянту час від часу збираються з дна резервуару, наприклад шляхом всмоктування за допомогою насосу, шланг якого опускають до резервуару ВІДСТІЙНИКИ коридорного типу в цілому дешеві у виробництві, так як дозволяють використовувати для їх побудови прості конструкційні матеріали (наприклад, залізобетон), влаштовуючи ВІДСТІЙНИК в поглибленнях в землі Це дає можливість робити ВІДСТІЙНИК великих розмірів, що важливо, наприклад, для очищення великої КІЛЬКОСТІ стічних вод або питної води Подовжена у горизонтальній площині, зазвичай прямокутна форма дає можливість розміщувати поруч декілька ВІДСТІЙНИКІВ З мінімальною відстанню один від одного, причому при такому плануванні можливо використовувати один канал подання рідини на очищення, розміщуючи його в торці розташованих в ряд ВІДСТІЙНИКІВ Перетинки у відстійниках зазвичай мають просту форму прямокутного сталевого листа Саме така форма найбільш зручна для вдосконалень, які є суттю даного винаходу Недоліком вищеописаного відстійника є те, що в ньому майже відсутня можливість виконувати будь-яке керування процесом очищення Роботою відстійника керують, тільки змінюючи витрату рідини на вхідному каналі, яку підбирають якомога більшою, але такою, щоб забезпечити якісне очищення При цьому при підвищенні витрати рідини більше цієї межі спостерігається різке погіршення якості очищення, яке супроводжується виносом до вихідного каналу великої КІЛЬКОСТІ часток коагулянту середнього розміру Таким чином, витрата рідини в нормальному режимі функціонування відстійника зазвичай підтримується незмінною, але може бути дещо змінена при ЗМІНІ КІЛЬКОСТІ та складу домішок у рідині У виробничих умовах може виникнути потреба значно збільшити витрату очищеної рідини (тобто продуктивність роботи відстійника), нехай і в при зниженні якості в допустимих межах, або навпаки підвищити якість, залишаючи незмінно високою витрату Також важливою є можливість прискорити виведення відстійника на повний робочий режим після проведення профілактичних робіт Такої можливості ВІДСТІЙНИК коридорного типу традиційної конструкції не передбачає, що обумовлено малою керованістю процесом його роботи Задачею, на вирішення якої спрямований винахід, є модернізація конструкції відстійника коридорного типу, в якому шляхом забезпечення можливості змін геометрії зон внутрішньої порожнини відстійника в процесі роботи забезпечується регулювання параметрів потоків очищуваної рідини Це дозволяє регулювати продуктивність та якість очищення в залежності від потреб виробництва, хіміко-фізичного складу очищуваної рідини та поточного стану відстійника, що в цілому підвищує ефективність використання відстійника та його пристосованість до різних виробничих умов (тобто універсальність) Поставлена задача досягається тим, що розроблений ВІДСТІЙНИК, який складається з заповненого рідиною резервуару, верхня частина якого у вертикальному перерізі має форму паралелограма або трапеції, а нижня частина має форму трикутника або трапеції з більшим ніж верхня частина кутом нахилу сторін до вертикалі Верхня частина резервуару розділена двома частково заглибленими у рідину перетинками на коридорну зону та дві суміжні з нею робочі зони По краях кожної робочої зони на СТІНЦІ резервуару виконаний жолоб, з'єднаний з вихідним каналом Згідно винаходу, 59301 хоча б одна з перетинок цілком або в частині має можливість примусової зміни нахилу відносно вертикальної площини в процесі роботи відстійника Рухомою може бути виконана як нижня частина перетинки, так і верхня частина Перетинка або її частина може мати можливість перекривати з нижньої сторони робочу зону та/або коридорну зону Також обидві перетинки або частини обох перетинок можуть мати можливість перекривати з нижньої сторони коридорну зону Результатом вказаного вдосконалення є отримання відстійника коридорного типу, який може бути легко пристосований до різних умов виробництва Так, ВІДСТІЙНИК однієї конструкції може бути використаний як для очищення стічних вод, так і для очищення питної води, а також різних технологічних рідин, що мають характер полідисперсних суспензій Вказаний ВІДСТІЙНИК, на відміну від відстійника традиційної конструкції, дозволяє застосовувати різні способи керування процесом очищення При цьому до можливості керування роботою відстійника шляхом регулювання швидкості потоків всередині відстійника через витрату рідини на вході відстійника додається можливість додаткового керування як швидкістю, так і напрямками потоків рідини шляхом безпосереднього керування геометрією внутрішніх порожнин відстійника Таке керування може бути здійснено через маніпуляції навіть з одним елементом відстійника хоча б однією з перетинок, змінюючи її нахил відносно вертикальної площини в процесі роботи відстійника Керування вказаним елементом дозволяє суттєво змінювати та/або підтримувати на певному рівні продуктивність та якість очищення, як це наведено в поданих нижче прикладах Такі зміни можуть статися в нагоді в залежності від потреб виробництва, яке використовує очищену рідину, при змінах фізико-хімічного складу рідини, що подається на очищення, а також при проведенні ремонтних та профілактичних робіт на самому відстійнику Завдяки тому, що хоча б одна з перетинок цілком або у частині має можливість примусової зміни нахилу відносно вертикальної площини в процесі роботи відстійника, стає можливим змінювати геометрію зон каналу і, як результат, напрямок і швидкість потоків рідини у внутрішній порожнині відстійника Виконати рухомою перетинку можливо як цілком, так і и частину Цілком рухома перетинка має просту конструкцію, але дещо обмежена у своїх рухах, так як при ЗМІНІ її нахилу до вертикальної площини одночасно відбувається як зміна геометри робочої зони, яку обмежує перетинка, так і суттєва зміна геометрії коридорної зони Якщо рухомою виконана лише нижня частина перетинки, то це значно збільшує діапазон можливих рухів, не обмежених технологією очищення Також менший розмір рухомої частини полегшує її рух, тобто дає можливість використовувати менш потужні приводи Крім того, при перекриванні коридорної зони або робочих зон простіше забезпечити щільне герметичне прилягання перетинки до іншої поверхні Недоліком виконання рухомим лише частини перетинки є наявність у ПІДВОДНІЙ її частині стику, герметичність якого складно забезпечити Як варіант при виконанні рухомою нижньої частини перетинки можливе виконання рухомою верхньої частини перетинки, що дає можливість виконувати перетинкою як рухи, передбачені для цільної перетинки, так і окремі, не пов'язані один з одним рухи Особливими положеннями такої перетинки є положення, коли верхня частина та нижня частина одночасно відхилені від вертикальної площини Це створює в зоні очищення, що суміжна з рухомою перетинкою, такий розподіл швидкостей потоку, що швидкість потоку, яка дорівнює швидкості випадання основної маси часток коагулянту, одночасно наявна на двох рівнях по висоті відстійника, що створює дві зони концентрування очищувальних шарів Можливість перекривання зон подання та/або зон очищення, яку мають рухомі перетинки, може статись у нагоді при поточному обслуговуванні відстійника Так, перекривання однієї із зон очищення може бути використане при необхідності проведення профілактичних або очисних робіт на відстійнику, не виключаючи його з виробничого циклу Перелік фігур креслень Фіг 1 - ВІДСТІЙНИК коридорного типу, в якому перетинки цілком виконані рухомими (вертикальна позиція перетинок) Фіг 2 - ВІДСТІЙНИК коридорного типу, в якому перетинки цілком виконані рухомими (перетинки нахилені нижніми частинами у бік робочих зон) Фіг 3 - ВІДСТІЙНИК коридорного типу, в якому перетинки цілком виконані рухомими (перетинки нахилені нижніми частинами у бік коридорної зони) Фіг 4 - ВІДСТІЙНИК коридорного типу, в якому нижні частини перетинок виконані рухомими (нижні частини нахилені у бік робочих зон) Фіг 5 - ВІДСТІЙНИК коридорного типу, в якому нижні частини перетинок виконані рухомими (нижні частини нахилені у бік коридорної зони) Фіг 6 - ВІДСТІЙНИК коридорного типу, в якому нижні і верхні частини перетинок виконані рухомими (нижні І верхні частини нахилені у бік робочих зон) Фіг 7 - ВІДСТІЙНИК коридорного типу, в якому нижні і верхні частини перетинок виконані рухомими (нижні І верхні частини нахилені у бік коридорної зони) Приклади конкретного виконання винаходу На Фіг 1 зображений ВІДСТІЙНИК коридорного типу Він складається з обмеженого ЗОВНІШНІМИ стінками 1 резервуару, наповненого рідиною Верхня частина резервуару у вертикальному перерізі має форму паралелограма або трапеції, а нижня частина має форму трикутника або трапеції з більшим ніж верхня частина кутом нахилу сторін до вертикалі Верхня частина резервуару розділена двома частково заглибленими у рідину перетинками 2 на коридорну зону 3 та дві суміжні з нею робочі зони 4 Дно резервуару 5 пристосоване для накопичення та ущільнення забрудненого коагулянту По краях кожної з робочих зон на СТІНЦІ резервуару виконаний жолоб 5, з'єднаний з вихідним каналом 6 На Фіг 1 ВІДСТІЙНИК коридорного типу 59301 8 зоні та продовжує прискорення переходу у робочих зонах При цьому ЩІЛЬНІ частки коагулянту вільно проходять в нижню частину відстійника, а шар коагулянту, через який проходить фільтрування, має значну висоту та малу ЩІЛЬНІСТЬ Таке положення перетинок може бути використане в разі, якщо необхідно зменшити ЩІЛЬНІСТЬ фільтрувального шару, так як коли фільтрувальний шар стає досить щільним тиск потоку на нього різко підвищується, що може призвести до виносу шару коагулянту у вихідний канал На Фіг 4 показаний ВІДСТІЙНИК коридорного типу, в якому нижні частини перетинок виконані рухомими і нахилені у бік робочих зон При такому положенні потік знижує свою швидкість в нижній частині коридорної зони та в нижній частині робочих зон, тоді як у верхній частині робочих зон швидкість потоку залишається незмінною Так як нижній перетин робочих зон є досить малим, а швидкість потоку в ньому - ВІДПОВІДНО підвищеною, то тільки частки коагулянту певної ЩІЛЬНОСТІ проходять крізь нього, що сприяє швидкому напрацюванню фільтрувального шару Решта ж часток створюють шар в центрі робочої зони, через який проходить фільтрування, причому шар при такій конфігурації робочої зони виявляється більш стабільним, що знижує ризик його руйнації та виносу часток коагулянту до вихідного каналу Зниження швидкості потоку в робочих зонах сприяє самостійному ущільненню цього шару При цьому ЩІЛЬНІСТЬ шару не переходить певного рівня, так як в цьому випадку тиск потоку на шар різко підвищується, шар спливає у більш широку верхню частину робочої зони, де перебудовується, втрачаючи найщільніші частини Це дозволяє значно підвищити якість та/або продуктивність очиНа Фіг 2 показаний такий самий ВІДСТІЙНИК, ЩО щення, не знижуючи надійності І на Фіг 1, але положення рухомих перетинок змінено - перетинки нахилені нижніми частинами у бік На Фіг 5 показаний ВІДСТІЙНИК коридорного тиробочих зон Із-за такого положення перетинок пу, в якому нижні частини перетинок виконані рупотік повільно знижує свою швидкість у коридорній хомими і нахилені у бік коридорної зони При такозоні та після цього повільно знижує швидкість у му положенні потік підвищує свою швидкість в робочих зонах нижній частині коридорної зони та в нижній частині робочих зон, тоді як у верхній частині робочих зон Так як нижній перетин робочих зон є досить швидкість потоку залишається незмінною малим, а швидкість потоку в ньому - ВІДПОВІДНО підвищеною, то тільки частки коагулянту певної При цьому ЩІЛЬНІ частки коагулянту вільно ЩІЛЬНОСТІ проходять крізь нього, що сприяє швидпроходять в нижню частину відстійника, а шар кому напрацюванню фільтрувального шару Решкоагулянту, через який проходить фільтрування, та ж часток створюють шар в робочій зоні, через має значну висоту та малу ЩІЛЬНІСТЬ Таке полоякий проходить фільтрування, причому шар при ження перетинок може бути використане в разі, такій конфігурації робочої зони виявляється більш якщо необхідно зменшити ЩІЛЬНІСТЬ фільтрувальстабільним, що знижує ризик його руйнації та виного шару, так як коли фільтрувальний шар стає носу часток коагулянту до вихідного каналу Знидосить щільним тиск потоку на нього різко підвиження швидкості потоку в робочих зонах сприяє щується, що може призвести до виносу шару коасамостійному ущільненню цього шару і, таким чигулянту у вихідний канал При цьому таке полоном, підвищенню якості фільтрування потоку крізь ження має певні переваги відносно зображеному нього Також положення шару коагулянту при тана Фіг 3, тому що при виконанні руху лише нижкому положенні виявляється дуже стабільним, так ньою частиною перетинки набагато менше руйнуяк підвищений тиск потоку нижче шару та знижеється шар коагулянту, що дозволяє уникнути тимний тиск вище не дають змоги змінювати його почасового різкого погіршення якості очищення ложення Це дозволяє підвищити якість та/або рідини продуктивність роботи відстійника На Фіг 6 показаний ВІДСТІЙНИК коридорного типу, в якому нижні і верхні частини перетинок викоНа Фіг 3 показаний ВІДСТІЙНИК коридорного тинані рухомими і нахилені у бік робочих зон При пу, в якому перетинки нахилені нижніми частинами такому положенні потік підвищує свою швидкість у у бік коридорної зони При такому положенні переверхній частині коридорної зони та знижує и у нитинок потік повільно прискорюється в коридорній зображений з вертикальними перетинками 2, виконаними цілком рухомими та закріпленими на вісях 8 Поточне положення рухомих перетинок вертикальне При роботі відстійника рідину, змішану з коагулянтом, подають в коридорну зону 3, що являє собою вузький прохід між двома частково заглибленими у рідину перетинками 2 Рухаючись донизу через коридорну зону на підвищеній швидкості, рідина попадає в нижню частину резервуару Після ЦЬОГО ПО закону з'єднаних посудин рідина з коридорної зони 3 огинає нижні краї перетинок 2 та переходить до робочих зон 4, які сумарно мають більший перетин, із-за чого швидкість руху рідини значно падає Далі рідина поволі підіймається догори у робочих зонах 4 При цьому проходить подальше вловлювання частками коагулянту домішок, наявних в рідині Коли частки коагулянту досягають певної ЩІЛЬНОСТІ, набираючи на себе домішки, сила тяжіння для них стає більшою, ніж підйомна сила спрямованого догори потоку, і вони опускаються на дно резервуару 5, де ущільнюються В той-же час частки коагулянту, які мають меншу ЩІЛЬНІСТЬ, утворюють в робочих зонах певний шар, через який проходять і в такий спосіб фільтруються потоки рідини Після ЦЬОГО очищена рідина із робочої зони перетікає у жолоб 6, виконаний на СТІНЦІ резервуару, та відводиться через вихідний канал 7 Витрату рідини на вході у ВІДСТІЙНИК підбирають такою, щоб частки коагулянту не відносило з потоком рідини до жолобу 6 Насичені домішками частки коагулянту час від часу збираються з дна резервуару, наприклад шляхом всмоктування за допомогою насосу (на малюнку умовно не показаний), шланг якого опускають до резервуару 59301 жніи частині коридорної зони, а також знижує швидкість у нижній частині робочих зон та підвищує и у верхніх частинах робочих зон Так як нижній перетин робочих зон є досить малим, а швидкість потоку в ньому - ВІДПОВІДНО підвищеною, то тільки частки коагулянту певної ЩІЛЬНОСТІ проходять крізь нього, що сприяє швидкому напрацюванню фільтрувального шару Решта ж часток створюють шар, через який проходить фільтрування, в центрі робочої зони Цей шар при такій конфігурації робочої зони виявляється більш щільним з нижньої сторони та компактно розміщеним, так як швидкість потоку, при якій спостерігається рівновага сил тяжіння та сил тиску потоку для більшості часток коагулянту, спостерігається на двох рівнях висот Щільний з нижньої сторони шар коагулянту забезпечує покращене фільтрування крізь нього часток бруду, тобто якість очищення На Фіг 7 показаний ВІДСТІЙНИК коридорного типу, в якому нижні і верхні частини перетинок виконані рухомими і нахилені у бік коридорної зони При такому положенні потік знижує свою швидкість у верхній частині коридорної зони та підвищує и у нижній частині коридорної зони, а також підвищує швидкість у нижній частині робочих зон та знижує и у верхніх частинах робочих зон При такому положенні розміри робочихзон є найбільшими Так як нижній перетин у нижній частині робочих зон є досить великим, а швидкість потоку в ньому - відносно малою, то відбувається вільний вихід щільних часток коагулянту у нижню частину відстійника В той же час потік у нижньому перетині робочих зон рухається з певним прискоренням, що сприяє вспливанню часток коагулянту із зниженою ЩІЛЬНІСТЮ на рівень верхньої частини робочої зони При цьому шар коагулянту, через який проходить фільтрування потоку, утворюється у верхній частині робочих зон, тобто вище рівня ВІСІ перетинки В такий спосіб проходить інтенсивне розділення коагулянту по ЩІЛЬНОСТІ, ЩО сприяє підвищенню продуктивності очищення при високій інтенсивності коагуляції в коридорній зоні та інтенсивній флокуляції в робочій зоні Звісно, при виконанні рухомими нижніх та/або верхніх частин перетинок можливе надання нижнім частинам вертикального положення При такому положенні робота пристрою повністю ідентична роботі показаного на Фіг 1 варіанту, і тому не розглядається окремо ЗМІНЮЮЧІ В процесі роботи пристрою параметри потоків шляхом зміни положення перетинок або їх частин та зміни витрати рідини, можна суттєво підвищити продуктивність та/або якість очищення Приклади такого керування ВІДСТІЙНИКОМ наведені нижче Приклад 1 Необхідно включити ВІДСТІЙНИК та забезпечити швидкий вихід відстійника, що має цілком рухомі перетинки, на робочий режим, після чого підтримувати якість очищення та продуктивність Важлива стабільність якісних показників очищення 10 Для цього переводять перетинки в положення, зображене на Фіг 2, яке сприяє швидкому накопиченню шару коагулянту Включають ВІДСТІЙНИК З малою витратою рідини По мірі накопичення шару коагулянту повільно переводять перетинки в положення, зображене на Ф і г 1 , та збільшують витрату рідини Приклад 2 Необхідно включити ВІДСТІЙНИК та забезпечити високоякісне та продуктивне очищення Використовують ВІДСТІЙНИК з цілком рухомими перетинками Для цього переводять перетинки в положення, зображене на Фіг 2, яке сприяє швидкому накопиченню шару коагулянту Включають ВІДСТІЙНИК З малою витратою рідини По мірі накопичення шару коагулянту повільно збільшують витрату рідини При цьому одночасно дещо зменшують кут нахилу перетинок до вертикалі до такого, коли швидкість потоку на вході в робочі зони достатня для осадження лише найбільш щільних часток Витрату рідини збільшують до рівня, поки щільний шар коагулянту не досягне певного експериментально встановленого рівня Приклад З В процесі роботи необхідно забезпечити підвищення якості очищення при збереженні продуктивності Використовують ВІДСТІЙНИК з цілком рухомими перетинками ВІДСТІЙНИК працює в положенні, що зображено на Фіг 1 Перетинки повільно переводять в положення, зображене на Фіг 2 Приклад 4 В процесі роботи необхідно забезпечити очищення при різкому підвищенні КІЛЬКОСТІ забруднень у рідини та, ВІДПОВІДНО, КІЛЬКОСТІ коа гулянту Використовують ВІДСТІЙНИК з цілком рухомими перетинками ВІДСТІЙНИК працює в положенні, що зображено на Фіг 2 Перетинки повільно переводять в положення, зображене на Фіг 1 Приклад 5 В процесі роботи необхідно зменшити ЩІЛЬНІСТЬ шару коагулянту Використовують ВІДСТІЙНИК з цілком рухомими перетинками ВІДСТІЙНИК працює в положенні, що зображено на Фіг 1 або Фіг 2 Перетинки повільно переводять в положення, зображене на Фіг З Зрозуміло, що всі вказані приклади керування роботою відстійника та ряд інших можливо виконати і у випадку, якщо перетинка рухома лише у своїй частині В результаті шляхом забезпечення можливості змін геометрії зон внутрішньої порожнини відстійника в процесі роботи стає можливим регулювання параметрів потоків очищуваної рідини Це дозволяє регулювати продуктивність та якість очищення в залежності від потреб виробництва, хіміко-фізичного складу очищуваної рідини та поточного стану відстійника, що в цілому підвищує ефективність використання відстійника та його пристосованість до різних виробничих умов ВІДСТІЙНИК може бути виготовлений промисловим шляхом за відомими технологіями з залізобетону, сталі або інших поширених матеріалів 11 59301 12 Фіг 1 Фіг2 ФігЗ Фіг, 4 13 14 59301 6 Фіг. 5 6 ФІГ.6 6 Фіг.7 15 Комп'ютерна верстка А Крулевський 59301 16 Підписано до друку 05 09 2003 Тираж 39 при м Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
