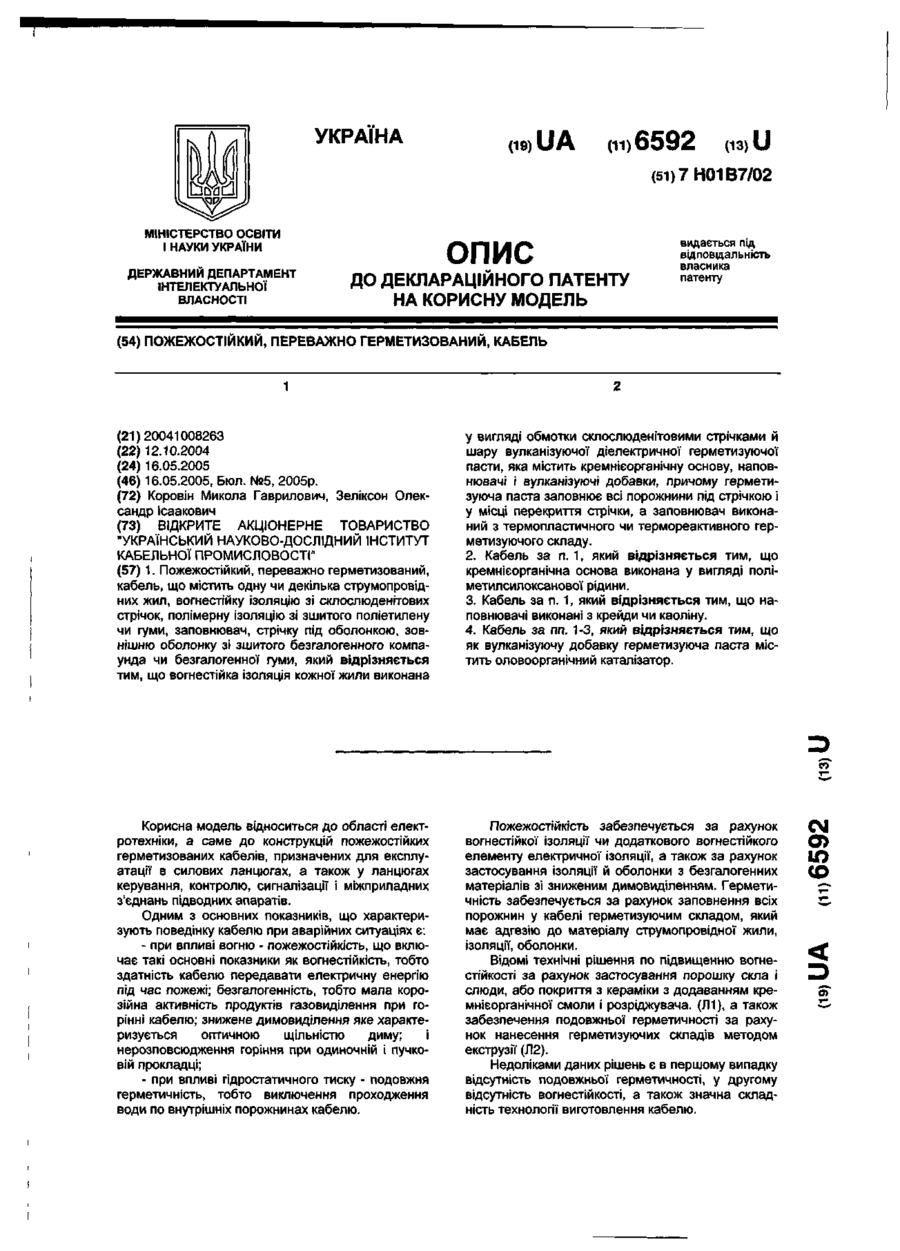

Пожежостійкий, переважно герметизований, кабель

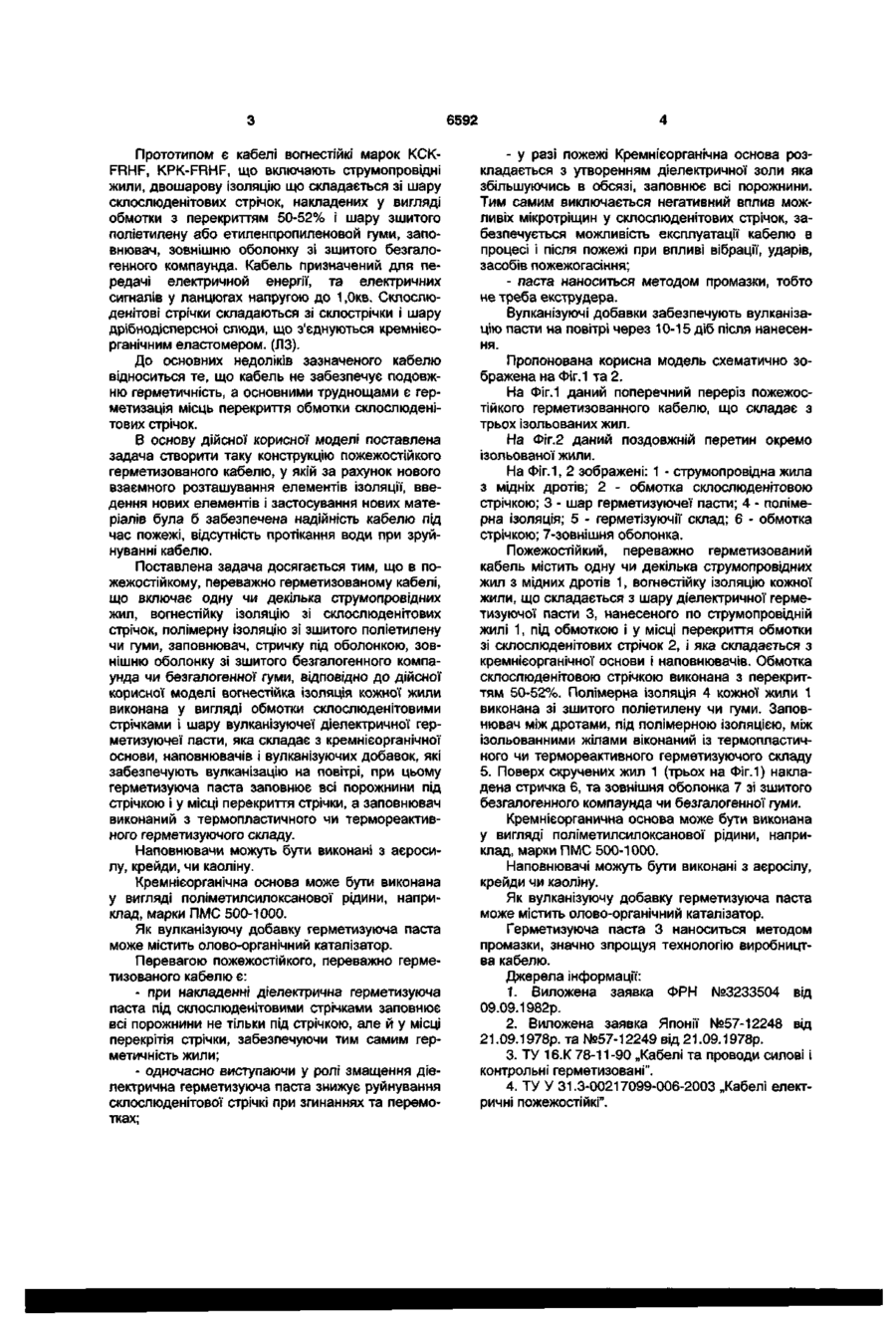

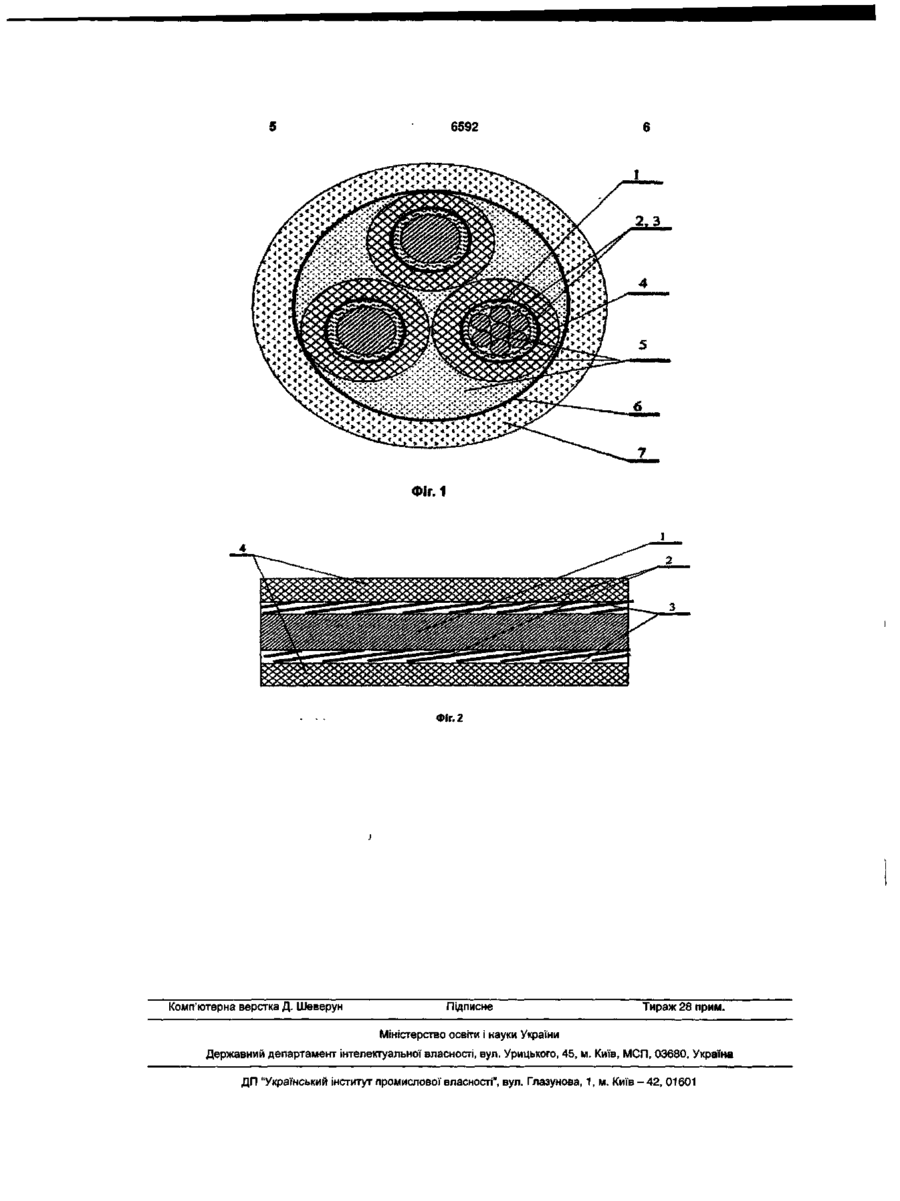

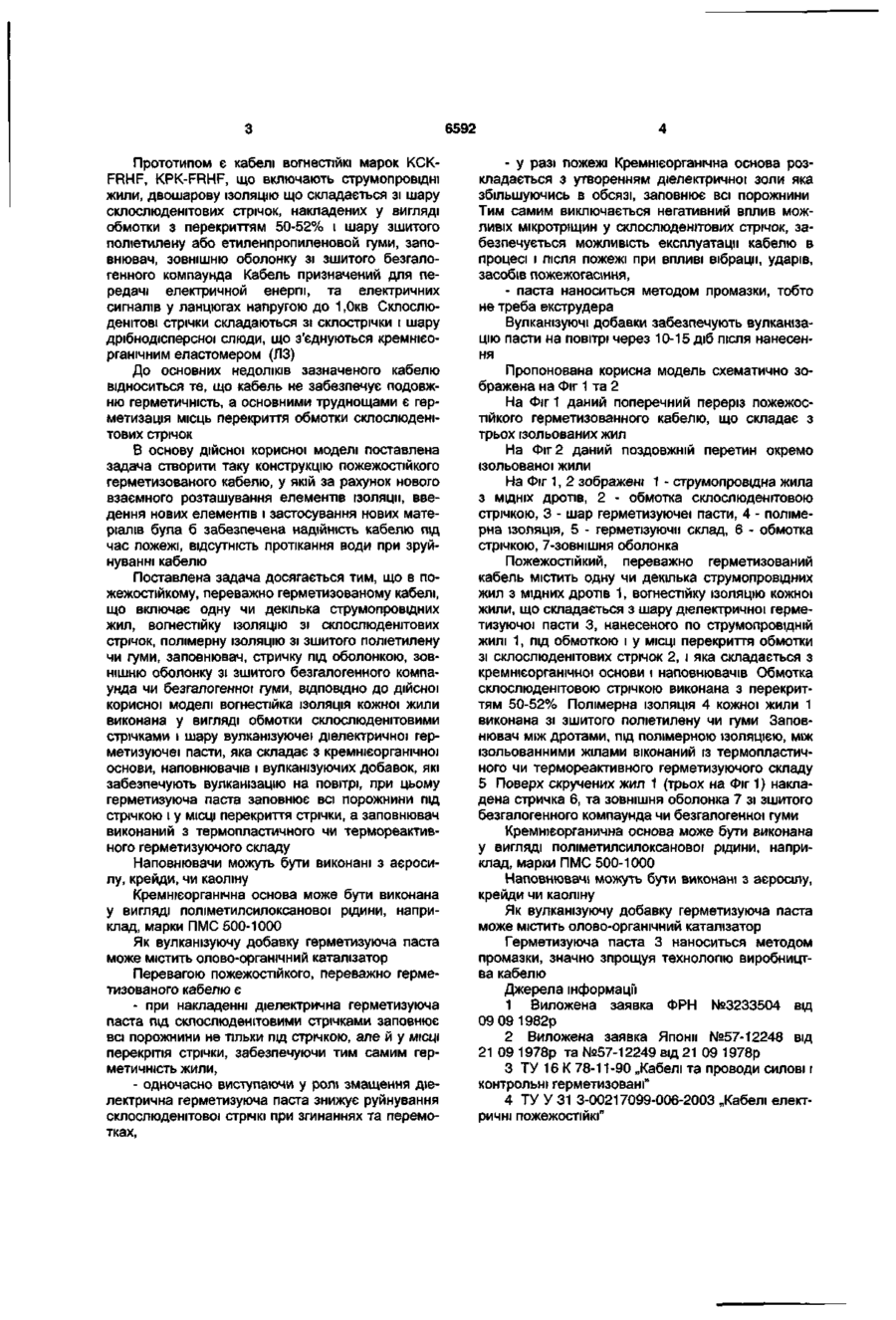

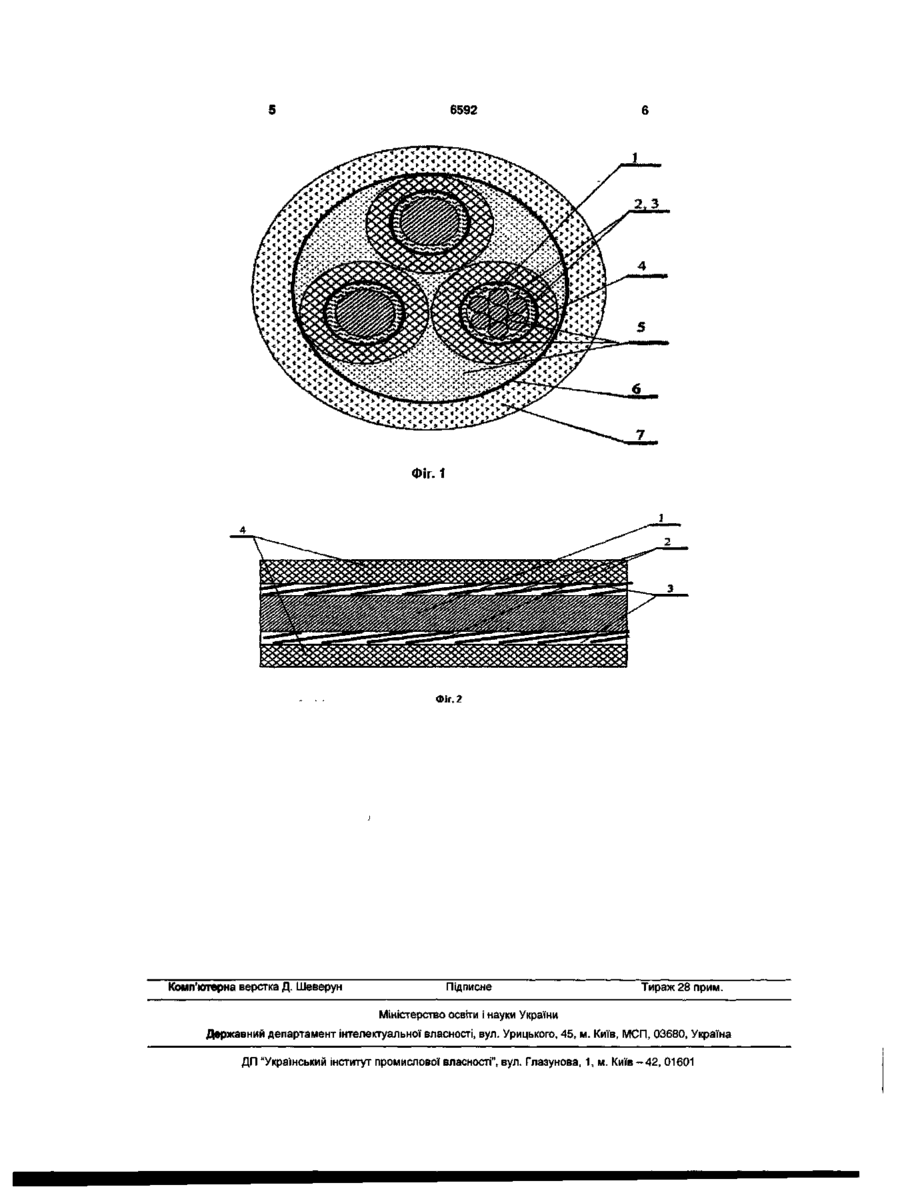

1. Пожежостійкий, переважно герметизований, кабель, що містить одну чи декілька струмопровідних жил, вогнестійку ізоляцію зі склослюденітових стрічок, полімерну ізоляцію зі зшитого поліетилену чи гуми, заповнювач, стрічку під оболонкою, зовнішню оболонку зі зшитого безгалогенного компаунда чи безгалогенної гуми, який відрізняється тим, що вогнестійка ізоляція кожної жили виконана Корисна модель відноситься до області електротехніки, а саме до конструкцій пожежостійких герметизованих кабелів, призначених для експлуатації в силових ланцюгах, а також у ланцюгах керування, контролю, сигналізації і міжприладних з'єднань підводних апаратів. Одним з основних показників, що характеризують поведінку кабелю при аварійних ситуаціях є: - при впливі вогню - пожежостійкість, що включає такі основні показники як вогнестійкість, тобто здатність кабелю передавати електричну енергію під час пожежі; безгалогенність, тобто мала корозійна активність продуктів газовиділення при горінні кабелю; знижене димовиділення яке характеризується оптичною щільністю диму; і нерозповсюдження горіння при одиночній і пучковій прокладці; - при впливі гідростатичного тиску - подовжня герметичність, тобто виключення проходження води по внутрішніх порожнинах кабелю. у вигляді обмотки склослюденітовими стрічками й шару вулканізуючої діелектричної герметизуючої пасти, яка містить кремнієорганічну основу, наповнювачі і вулканізуючі добавки, причому герметизуюча паста заповнює всі порожнини під стрічкою і у місці перекриття стрічки, а заповнювач виконаний з термопластичного чи термореактивного герметизуючого складу. 2. Кабель за п. 1, який відрізняється тим, що кремнієорганічна основа виконана у вигляді поліметилсилоксанової рідини. 3. Кабель за п. 1, який відрізняється тим, що наповнювачі виконані з крейди чи каоліну. 4. Кабель за пп. 1-3, який відрізняється тим, що як вулканізуючу добавку герметизуюча паста містить оловоорганічний каталізатор. Пожежостійкість забезпечується за рахунок вогнестійкої ізоляції чи додаткового вогнестійкого елементу електричної ізоляції, а також за рахунок застосування ізоляції й оболонки з безгалогенних матеріалів зі зниженим димовиділенням. Герметичність забезпечується за рахунок заповнення всіх порожнин у кабелі герметизуючим складом, який має адгезію до матеріалу струмопровідної жили, ізоляції, оболонки. Відомі технічні рішення по підвищенню вогнестійкості за рахунок застосування порошку скла і слюди, або покриття з кераміки з додаванням кремнієорганічної смоли і розріджувача. (Л1), а також забезпечення подовжньої герметичності за рахунок нанесення герметизуючих складів методом екструзії (Л2). Недоліками даних рішень є в першому випадку відсутність подовжньої герметичності, у другому відсутність вогнестійкості, а також значна складність технології виготовлення кабелю. ST 6592 Прототипом є кабелі вогнестійкі марок КСКFRHF, KPK-FRHF, що включають струмопровідні жили, двошарову ІЗОЛЯЦІЮ ЩО складається зі шару склослюденітових стрічок, накладених у вигляді обмотки з перекриттям 50-52% і шару зшитого поліетилену або етиленпропиленовой гуми, заповнювач, зовнішню оболонку зі зшитого безгалогенного компаунда Кабель призначений для передачі електричной енергії, та електричних сигналів у ланцюгах напругою до 1,0кв Склослюденітові стрічки складаються зі склострічки і шару дрібнодісперсної слюди, що з'єднуються кремнієорганічним еластомером (ЛЗ) До основних недоліків зазначеного кабелю відноситься те, що кабель не забезпечує подовжню герметичність, а основними труднощами є герметизація місць перекриття обмотки склослюденітових стрічок В основу дійсної корисної моделі поставлена задача створити таку конструкцію пожежостійкого герметизованого кабелю, у якій за рахунок нового взаємного розташування елементів ізоляції, введення нових елементів і застосування нових матеріалів була б забезпечена надійність кабелю під час пожежі, відсутність протікання води при зруйнуванні кабелю Поставлена задача досягається тим, що в пожежостійкому, переважно герметизованому кабелі, що включає одну чи декілька струмопровідних жил, вогнестійку ІЗОЛЯЦІЮ зі склослюденітових стрічок, полімерну ІЗОЛЯЦІЮ зі зшитого поліетилену чи гуми, заповнювач, стричку під оболонкою, зовнішню оболонку зі зшитого безгалогенного компаунда чи безгалогенної гуми, ВІДПОВІДНО ДО ДІЙСНОЇ корисної моделі вогнестійка ІЗОЛЯЦІЯ кожної жили виконана у вигляді обмотки склослюденітовими стрічками і шару вулканізуючеі діелектричної герметизуючеі пасти, яка складає з кремнієорганічної основи, наповнювачів і вулканізуючих добавок, які забезпечують вулканізацію на повітрі, при цьому герметизуюча паста заповнює всі порожнини під стрічкою і у МІСЦІ перекриття стрічки, а заповнювач виконаний з термопластичного чи термореактивного герметизуючого складу Наповнювачи можуть бути виконані з аєросилу, крейди, чи каоліну Кремнієорганічна основа може бути виконана у вигляді поліметилсилоксанової рідини, наприклад, марки ПМС 500-1000 Як вулканізуючу добавку герметизуюча паста може містить олово-органічний каталізатор Перевагою пожежостійкого, переважно герметизованого кабелю є - при накладенні діелектрична герметизуюча паста під склослюденітовими стрічками заповнює всі порожнини не тільки під стрічкою, але й у МІСЦІ перекртя стрічки, забезпечуючи тим самим герметичність жили, - одночасно виступаючи у ролі змащення діелектрична герметизуюча паста знижує руйнування склослюденітової стрічкі при згинаннях та перемотках, - у разі пожежі Кремнієорганічна основа розкладається з утворенням діелектричної золи яка збільшуючись в обсязі, заповнює всі порожнини Тим самим виключається негативний вплив можливіх мікротріщин у склослюденітових стрічок, забезпечується можливість експлуатації кабелю в процесі і після пожежі при впливі вібрації, ударів, засобів пожежогасіння, - паста наноситься методом промазки, тобто не треба екструдера Вулканізуючі добавки забезпечують вулканізацію пасти на повітрі через 10-15 діб після нанесення Пропонована корисна модель схематично зображена на Фіг 1 та 2 На Фіг 1 даний поперечний переріз пожежостійкого герметизованного кабелю, що складає з трьох ізольованих жил На Фіг 2 даний поздовжній перетин окремо ізольованої жили На Фіг 1, 2 зображені 1 - струмопровщна жила з МІДНІХ дротів, 2 - обмотка склослюденітовою стрічкою, 3 - шар герметизуючеі пасти, 4 - полімерна ІЗОЛЯЦІЯ, 5 - герметізуючи склад, 6 - обмотка стрічкою, 7-зовнішня оболонка Пожежостійкий, переважно герметизований кабель містить одну чи декілька струмопровідних жил з мідних дротів 1, вогнестійку ІЗОЛЯЦІЮ кожної жили, що складається з шару діелектричної герметизуючої пасти 3, нанесеного по струмопровщній жилі 1, під обмоткою і у МІСЦІ перекриття обмотки зі склослюденітових стрічок 2, і яка складається з кремнієорганічної основи і наповнювачів Обмотка склослюденітовою стрічкою виконана з перекриттям 50-52% Полімерна ІЗОЛЯЦІЯ 4 кожної жили 1 виконана зі зшитого поліетилену чи гуми Заповнювач між дротами, під полімерною ІЗОЛЯЦІЄЮ, МІЖ ізольованними жілами віконаний із термопластичного чи термореактивного герметизуючого складу 5 Поверх скручених жил 1 (трьох на Фіг 1) накладена стричка 6, та зовнішня оболонка 7 зі зшитого безгалогенного компаунда чи безгалогенної гуми Кремнієорганична основа може бути виконана у вигляді поліметилсилоксанової рідини, наприклад, марки ПМС 500-1000 Наповнювачі можуть бути виконані з аєросілу, крейди чи каоліну Як вулканізуючу добавку герметизуюча паста може містить олово-органічний каталізатор Герметизуюча паста 3 наноситься методом промазки, значно зпрощуя технологію виробництва кабелю Джерела інформації 1 Виложена заявка ФРН №3233504 від 09 09 1982р 2 Виложена заявка Японії №57-12248 від 21 09 1978р та №57-12249 від 21 09 1978р 3 ТУ 16 К 78-11-90 „Кабелі та проводи силові і контрольні герметизовані" 4 ТУ У 31 3-00217099-006-2003 „Кабелі електричні пожежостійкі" 6592 Фіг. 1 Фіг. 2 Комп'ютерна верстка Д. Шеверун Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
