Друкарська машина для трафаретного друку (варіанти)

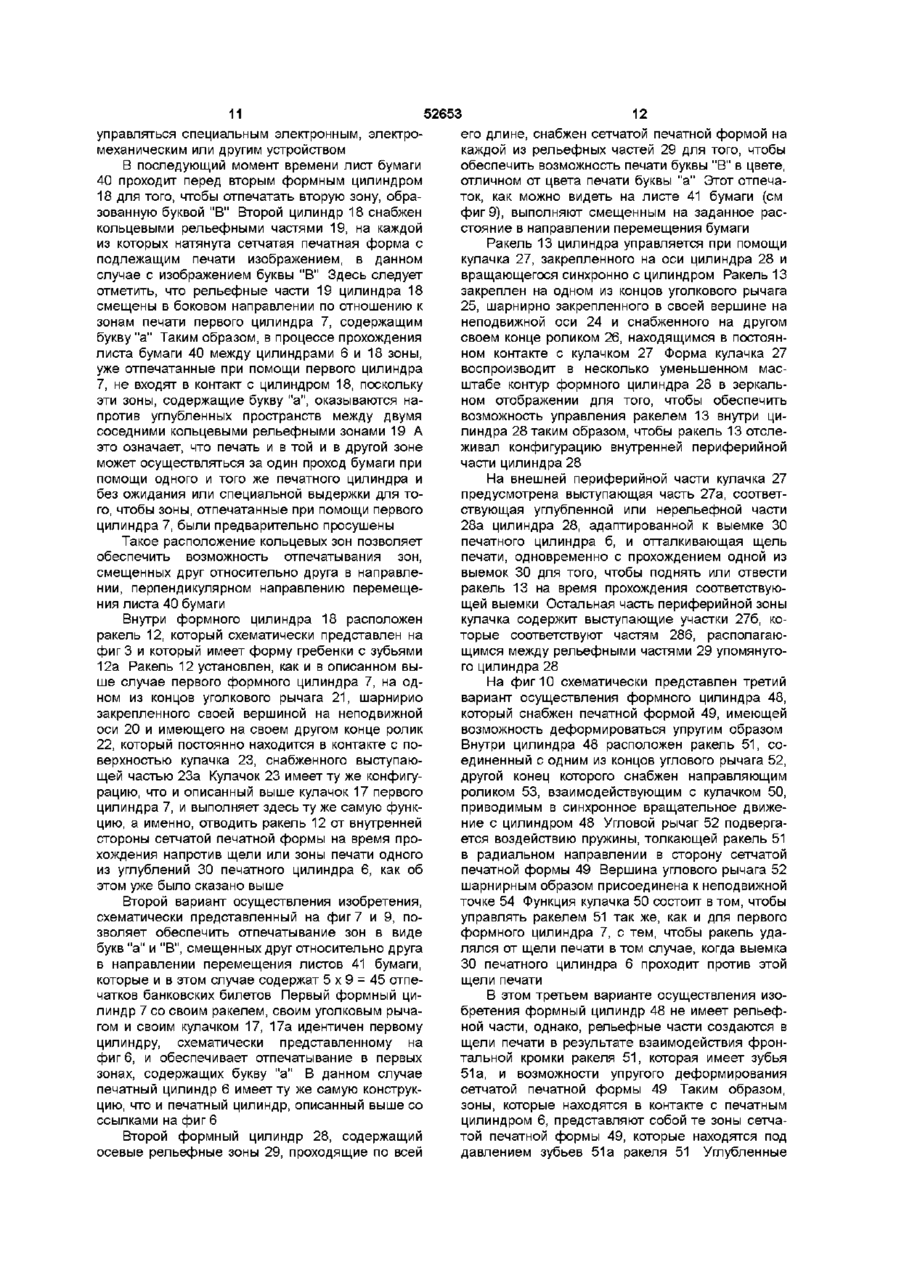

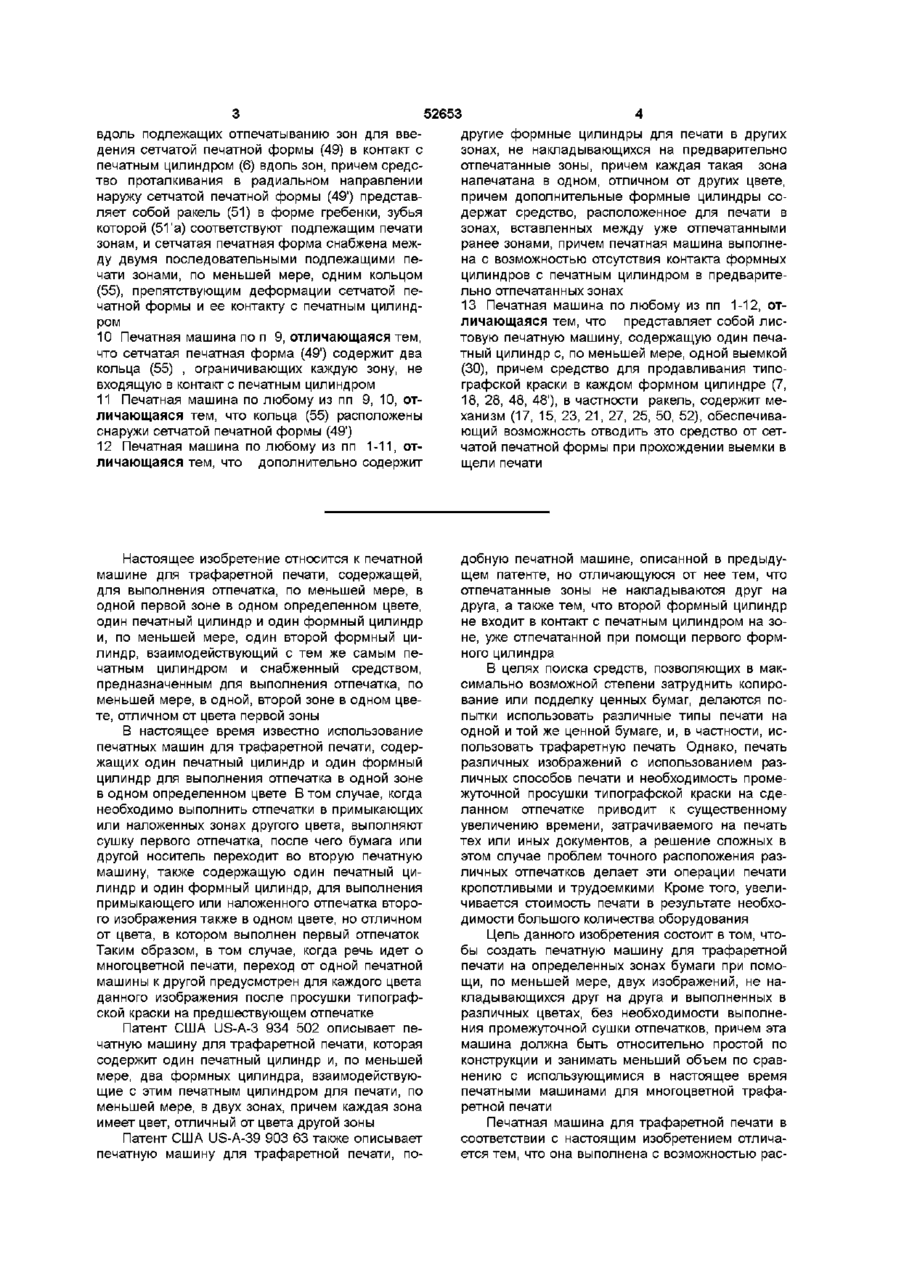

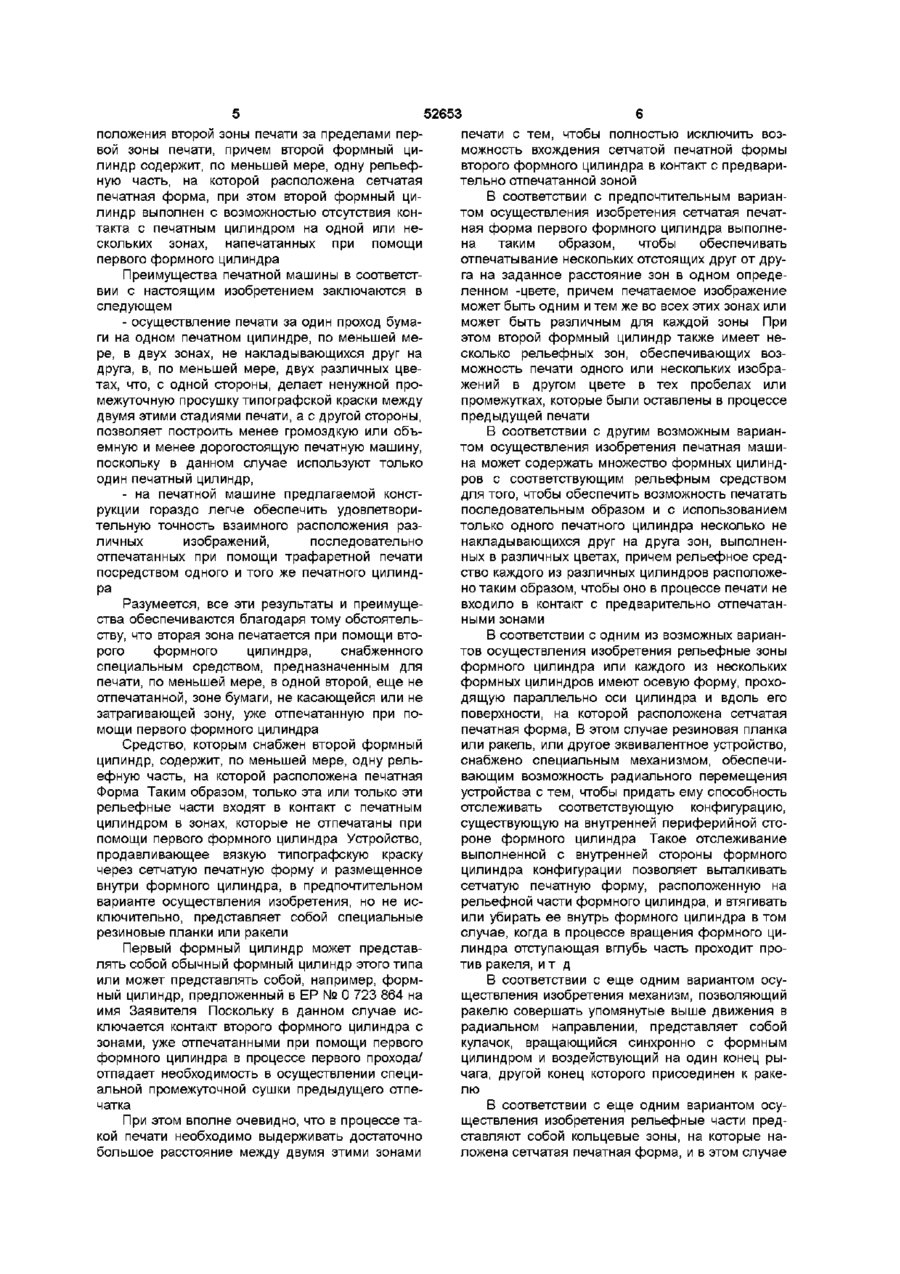

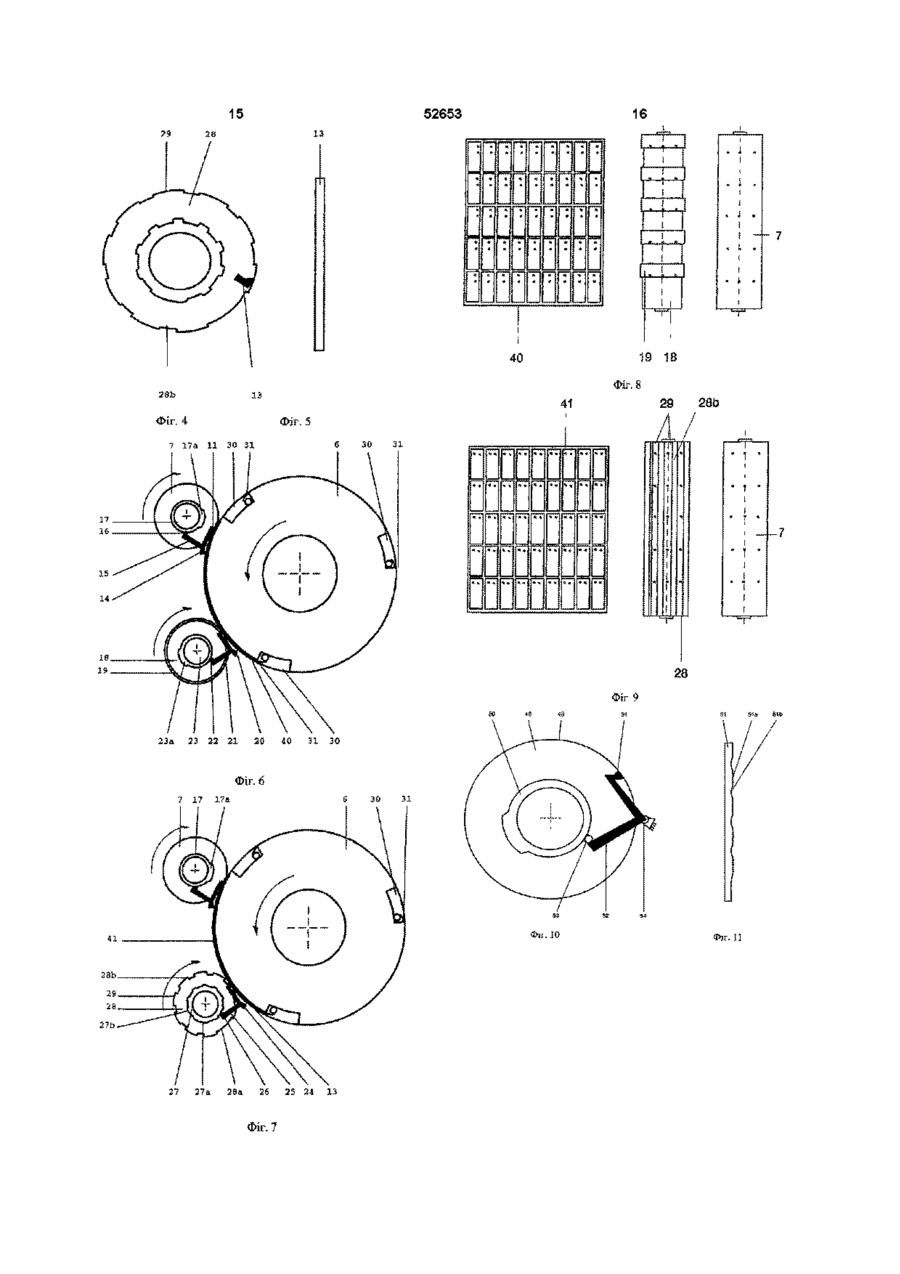

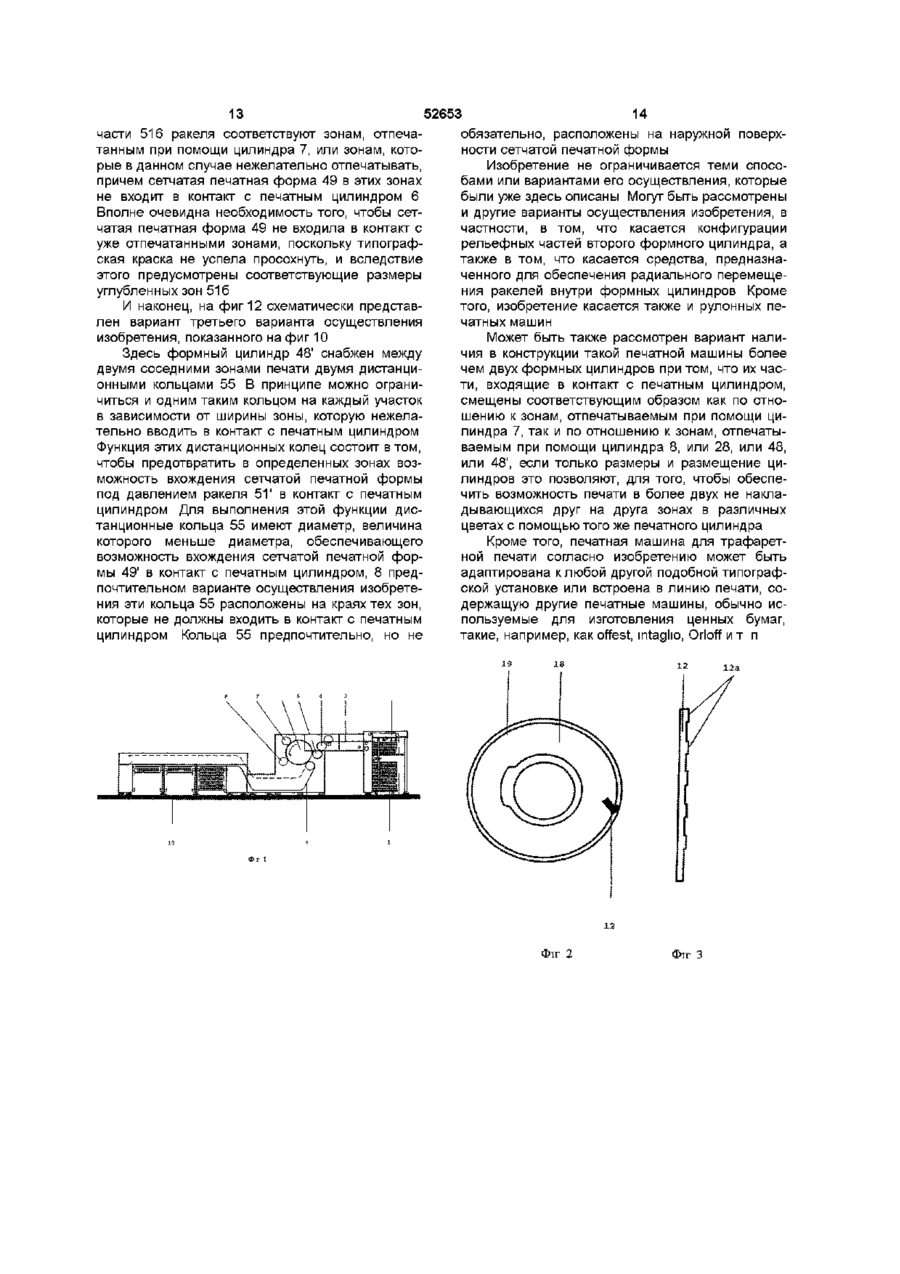

1 Печатная машина для трафаретной печати, содержащая для печати, по меньшей мере, в одной первой зоне в одном определенном цвете один печатный цилиндр (6) и один формный цилиндр (7), по меньшей мере, один второй формный цилиндр (8, 18, 28), взаимодействующий с тем же самым печатным цилиндром (6) и снабженный средством (19, 29) для печати, по меньшей мере, в одной второй зоне в одном цвете, отличном от цвета первой зоны печати, отличающаяся тем, что печатная машина выполнена с возможностью расположения второй зоны печати вне первой зоны печати, причем второй формный цилиндр содержит, по меньшей мере, одну рельефную часть (19, 29), на которой расположена сетчатая печатная форма, и выполнен с отсутствием контакта с печатным цилиндром (6) на одной или нескольких зонах, отпечатанных при помощи первого формного цилиндра (7) 2 Печатная машина по п 1, отличающаяся тем, что первый формный цилиндр (7) снабжен одной сетчатой печатной формой для печати в нескольких удаленных друг от друга зонах, а второй формный цилиндр (8, 18, 28) имеет несколько рельефных частей (19, 29) для печати в зонах, не отпечатанных при помощи первого формного цилиндра (7) 3 Печатная машина по любому из пп 1, 2, отличающаяся тем, что рельефные части второго формного цилиндра (18) представляют собой кольцевые зоны (19) 4 Печатная машина по любому из пп 1, 2, отличающаяся тем, что рельефные части второго формного цилиндра (28) представляют собой осевые зоны (29) 5 Печатная машина по любому из пп 1, 4, отли чающаяся тем, что формные цилиндры (7, 18, 28) снабжены в их внутренней полости средством (11, 12, 13) для продавливания типографской краски, располагающимся напротив внутренней стороны сетчатой печатной формы 6 Печатная машина по любому из пп 3, 5, отличающаяся тем, что средство (12) для продавливания типографской краски второго формного цилиндра (18) выполнено с возможностью взаимодействия только с рельефными кольцевыми зонами (19) и предпочтительно образовано ракелем (12), имеющим форму гребенки, зубья которой (12 а) входят в кольцевые зоны формного цилиндра (18) 7 Печатная машина по любому из пп 4, 5, отличающаяся тем, что средство (13) для продавливания типографской краски второго формного цилиндра (28) снабжено механизмом (25, 27), предназначенным для обеспечения возможности перемещения этого средства в радиальном направлении с отслеживанием конфигурации внутренней периферийной части формного цилиндра (28) 8 Печатная машина по п 7, отличающаяся тем, что механизм содержит кулачок (27), выполненный с возможностью его приведения во вращательное движение синхронно с данным формным цилиндром (28), с воздействием при этом на специальный рычаг (25), присоединенный к ракелю (13) 9 Печатная машина для трафаретной печати, содержащая для печати, по меньшей мере, в одной первой зоне в одном определенном цвете один печатный цилиндр (6) и один формный цилиндр (7), по меньшей мере, один второй формный цилиндр (8, 48, 48'), взаимодействующий с тем же самым печатным цилиндром (6) и снабженный средством (51а, 51'а) для печати, по меньшей мере, в одной второй зоне в одном цвете, отличном от цвета упомянутой первой зоны, отличающаяся тем, что печатная машина выполнена с возможностью расположения второй зоны вне первой зоны, причем второй формный цилиндр (48, 48') для печати во второй зоне содержит упруго деформируемую сетчатую печатную форму (49, 49') и средства (51, 51'), проталкивающие в радиальном направлении наружу сетчатую печатную форму и типографскую краску только О го Ю (О ю 52653 другие формные цилиндры для печати в других вдоль подлежащих отпечатыванию зон для ввезонах, не накладывающихся на предварительно дения сетчатой печатной формы (49) в контакт с отпечатанные зоны, причем каждая такая зона печатным цилиндром (6) вдоль зон, причем средснапечатана в одном, отличном от других цвете, тво проталкивания в радиальном направлении причем дополнительные формные цилиндры сонаружу сетчатой печатной формы (49') представдержат средство, расположенное для печати в ляет собой ракель (51) в форме гребенки, зубья зонах, вставленных между уже отпечатанными которой (51'а) соответствуют подлежащим печати ранее зонами, причем печатная машина выполнезонам, и сетчатая печатная форма снабжена межна с возможностью отсутствия контакта формных ду двумя последовательными подлежащими пецилиндров с печатным цилиндром в предваритечати зонами, по меньшей мере, одним кольцом льно отпечатанных зонах (55), препятствующим деформации сетчатой печатной формы и ее контакту с печатным цилинд13 Печатная машина по любому из пп 1-12, отром личающаяся тем, что представляет собой листовую печатную машину, содержащую один печа10 Печатная машина по п 9, отличающаяся тем, тный цилиндр с, по меньшей мере, одной выемкой что сетчатая печатная форма (49') содержит два (30), причем средство для продавливания типокольца (55) , ограничивающих каждую зону, не графской краски в каждом формном цилиндре (7, входящую в контакт с печатным цилиндром 18, 28, 48, 48'), в частности ракель, содержит ме11 Печатная машина по любому из пп 9, 10, отханизм (17, 15, 23, 21, 27, 25, 50, 52), обеспечиваличающаяся тем, что кольца (55) расположены ющий возможность отводить это средство от сетснаружи сетчатой печатной формы (49') чатой печатной формы при прохождении выемки в 12 Печатная машина по любому из пп 1-11, отщели печати личающаяся тем, что дополнительно содержит Настоящее изобретение относится к печатной машине для трафаретной печати, содержащей, для выполнения отпечатка, по меньшей мере, в одной первой зоне в одном определенном цвете, один печатный цилиндр и один формный цилиндр и, по меньшей мере, один второй формный цилиндр, взаимодействующий с тем же самым печатным цилиндром и снабженный средством, предназначенным для выполнения отпечатка, по меньшей мере, в одной, второй зоне в одном цвете, отличном от цвета первой зоны В настоящее время известно использование печатных машин для трафаретной печати, содержащих один печатный цилиндр и один формный цилиндр для выполнения отпечатка в одной зоне в одном определенном цвете Втом случае, когда необходимо выполнить отпечатки в примыкающих или наложенных зонах другого цвета, выполняют сушку первого отпечатка, после чего бумага или другой носитель переходит во вторую печатную машину, также содержащую один печатный цилиндр и один формный цилиндр, для выполнения примыкающего или наложенного отпечатка второго изображения также в одном цвете, но отличном от цвета, в котором выполнен первый отпечаток Таким образом, в том случае, когда речь идет о многоцветной печати, переход от одной печатной машины к другой предусмотрен для каждого цвета данного изображения после просушки типографской краски на предшествующем отпечатке Патент США US-A-3 934 502 описывает печатную машину для трафаретной печати, которая содержит один печатный цилиндр и, по меньшей мере, два формных цилиндра, взаимодействующие с этим печатным цилиндром для печати, по меньшей мере, в двух зонах, причем каждая зона имеет цвет, отличный от цвета другой зоны Патент США US-A-39 903 63 также описывает печатную машину для трафаретной печати, по добную печатной машине, описанной в предыдущем патенте, но отличающуюся от нее тем, что отпечатанные зоны не накладываются друг на друга, а также тем, что второй формный цилиндр не входит в контакт с печатным цилиндром на зоне, уже отпечатанной при помощи первого формного цилиндра В целях поиска средств, позволяющих в максимально возможной степени затруднить копирование или подделку ценных бумаг, делаются попытки использовать различные типы печати на одной и той же ценной бумаге, и, в частности, использовать трафаретную печать Однако, печать различных изображений с использованием различных способов печати и необходимость промежуточной просушки типографской краски на сделанном отпечатке приводит к существенному увеличению времени, затрачиваемого на печать тех или иных документов, а решение сложных в этом случае проблем точного расположения различных отпечатков делает эти операции печати кропотливыми и трудоемкими Кроме того, увеличивается стоимость печати в результате необходимости большого количества оборудования Цель данного изобретения состоит в том, чтобы создать печатную машину для трафаретной печати на определенных зонах бумаги при помощи, по меньшей мере, двух изображений, не накладывающихся друг на друга и выполненных в различных цветах, без необходимости выполнения промежуточной сушки отпечатков, причем эта машина должна быть относительно простой по конструкции и занимать меньший объем по сравнению с использующимися в настоящее время печатными машинами для многоцветной трафаретной печати Печатная машина для трафаретной печати в соответствии с настоящим изобретением отличается тем, что она выполнена с возможностью рас 52653 печати с тем, чтобы полностью исключить возположения второй зоны печати за пределами перможность вхождения сетчатой печатной формы вой зоны печати, причем второй формный цивторого формного цилиндра в контакт с предварилиндр содержит, по меньшей мере, одну рельефтельно отпечатанной зоной ную часть, на которой расположена сетчатая В соответствии с предпочтительным варианпечатная форма, при этом второй формный цитом осуществления изобретения сетчатая печатлиндр выполнен с возможностью отсутствия конная форма первого формного цилиндра выполнетакта с печатным цилиндром на одной или нена таким образом, чтобы обеспечивать скольких зонах, напечатанных при помощи отпечатывание нескольких отстоящих друг от друпервого формного цилиндра га на заданное расстояние зон в одном опредеПреимущества печатной машины в соответстленном -цвете, причем печатаемое изображение вии с настоящим изобретением заключаются в может быть одним и тем же во всех этих зонах или следующем может быть различным для каждой зоны При - осуществление печати за один проход бумаэтом второй формный цилиндр также имеет неги на одном печатном цилиндре, по меньшей месколько рельефных зон, обеспечивающих возре, в двух зонах, не накладывающихся друг на можность печати одного или нескольких изобрадруга, в, по меньшей мере, двух различных цвежений в другом цвете в тех пробелах или тах, что, с одной стороны, делает ненужной пропромежутках, которые были оставлены в процессе межуточную просушку типографской краски между предыдущей печати двумя этими стадиями печати, а с другой стороны, позволяет построить менее громоздкую или объВ соответствии с другим возможным варианемную и менее дорогостоящую печатную машину, том осуществления изобретения печатная машипоскольку в данном случае используют только на может содержать множество формных цилиндодин печатный цилиндр, ров с соответствующим рельефным средством для того, чтобы обеспечить возможность печатать - на печатной машине предлагаемой констпоследовательным образом и с использованием рукции гораздо легче обеспечить удовлетворитолько одного печатного цилиндра несколько не тельную точность взаимного расположения разнакладывающихся друг на друга зон, выполненличных изображений, последовательно ных в различных цветах, причем рельефное средотпечатанных при помощи трафаретной печати ство каждого из различных цилиндров расположепосредством одного и того же печатного цилиндно таким образом, чтобы оно в процессе печати не ра входило в контакт с предварительно отпечатанРазумеется, все эти результаты и преимущеными зонами ства обеспечиваются благодаря тому обстоятельству, что вторая зона печатается при помощи втоВ соответствии с одним из возможных варианрого формного цилиндра, снабженного тов осуществления изобретения рельефные зоны специальным средством, предназначенным для формного цилиндра или каждого из нескольких печати, по меньшей мере, в одной второй, еще не формных цилиндров имеют осевую форму, прохоотпечатанной, зоне бумаги, не касающейся или не дящую параллельно оси цилиндра и вдоль его затрагивающей зону, уже отпечатанную при поповерхности, на которой расположена сетчатая мощи первого формного цилиндра печатная форма, В этом случае резиновая планка или ракель, или другое эквивалентное устройство, Средство, которым снабжен второй формный снабжено специальным механизмом, обеспечицилиндр, содержит, по меньшей мере, одну рельвающим возможность радиального перемещения ефную часть, на которой расположена печатная устройства с тем, чтобы придать ему способность Форма Таким образом, только эта или только эти отслеживать соответствующую конфигурацию, рельефные части входят в контакт с печатным существующую на внутренней периферийной стоцилиндром в зонах, которые не отпечатаны при роне формного цилиндра Такое отслеживание помощи первого формного цилиндра Устройство, выполненной с внутренней стороны формного продавливающее вязкую типографскую краску цилиндра конфигурации позволяет выталкивать через сетчатую печатную форму и размещенное сетчатую печатную форму, расположенную на внутри формного цилиндра, в предпочтительном рельефной части формного цилиндра, и втягивать варианте осуществления изобретения, но не исили убирать ее внутрь формного цилиндра в том ключительно, представляет собой специальные случае, когда в процессе вращения формного цирезиновые планки или ракели линдра отступающая вглубь часть проходит проПервый формный цилиндр может представтив ракеля, и т д лять собой обычный формный цилиндр этого типа или может представлять собой, например, формВ соответствии с еще одним вариантом осуный цилиндр, предложенный в ЕР № 0 723 864 на ществления изобретения механизм, позволяющий имя Заявителя Поскольку в данном случае исракелю совершать упомянутые выше движения в ключается контакт второго формного цилиндра с радиальном направлении, представляет собой зонами, уже отпечатанными при помощи первого кулачок, вращающийся синхронно с формным формного цилиндра в процессе первого прохода/ цилиндром и воздействующий на один конец рыотпадает необходимость в осуществлении специчага, другой конец которого присоединен к ракеальной промежуточной сушки предыдущего отпелю чатка В соответствии с еще одним вариантом осуПри этом вполне очевидно, что в процессе таществления изобретения рельефные части предкой печати необходимо выдерживать достаточно ставляют собой кольцевые зоны, на которые набольшое расстояние между двумя этими зонами ложена сетчатая печатная форма, и в этом случае 52653 8 цилиндров, согласно первому варианту осуществления печатной машины по изобретению, Фиг 7 - схематический вид сбоку, подобный виду по фиг 6, но в соответствии со вторым вариантом осуществления печатной машины по изобретению, Фиг 8 - схематический вид системы, позволяющий объяснить принцип функционирования печатной машины, выполненной в соответствии с первым вариантом осуществления изобретения, схематически представленным на фиг 2, 3 и 6, Фиг 9 - схематический вид, подобный виду по фиг 8 и предназначенный для пояснения функционирования второго варианта осуществления печатной машины в соответствии с изобретением, показанного схематически на фиг 4, 5 и 7, Фиг 10 - схематический вид сбоку третьего возможного варианта осуществления формного цилиндра, Фиг 11 - схематический вид сбоку ракеля, используемого совместно с формным цилиндром по Кроме того, сетчатая печатная форма снабфиг 10, жена дистанционным кольцом для соответствующих пробелов между двумя последовательными Фиг 12 - схематический вид в осевом разрезе подлежащими отпечатыванию зонами, препятстформного цилиндра в соответствии с четвертым вующим деформации сетчатой печатной формы и возможным вариантом осуществления печатной ее вхождению в контакт с печатным цилиндром машины согласно изобретению В соответствии с еще одним вариантом осуНа фиг 1 схематически представлена полная ществления изобретения печатная машина предтипографская установка, содержащая печатную ставляет собой листовую печатную машину, сомашину для трафаретной печати в двух цветах в держащую один печатный цилиндр с, по меньшей соответствии с изобретением Данная типографмере, одним вырезом, в котором расположен меская установка содержит накопитель 1, содержаханизм захвата листа бумаги, и средство, преднащий чистые листы бумаги или другого носителя, значенное для проталкивания типографской красукладочное устройство 2, предназначенное для ки в каждом формном цилиндре, содержащее подачи листов вдоль траектории 3 в направлении специальный механизм, обеспечивающий возцилиндра марзана 4, подающий цилиндр 5, предможность удаления этого средства от сетчатой назначенный для подведения листов бумаги к печатной формы в том случае, когда вырез в пеединственному печатному цилиндру 6, два формчатном цилиндре проходит через щель печатания ных цилиндра 7 и 8, взаимодействующие с печатным цилиндром 6, и систему цепных зажимов 9, Настоящее изобретение станет более поняткоторая транспортирует отпечатанные листы буным из приведенного ниже описания четырех маги в направлении выходных накопителей 10, примеров его осуществления в применении к лиссодержащих, в представленном здесь варианте товой печатной машине для трафаретной печати осуществления изобретения, три стопки со ссылками на сопроводительные чертежи, где Фиг 1 изображает схематический вид сбоку На печатном цилиндре 6, который вращается типографской установки, содержащей печатную в направлении, указанном стрелкой на фиг 1, лисмашину, согласно изобретению, ты бумаги проходят, прежде всего, напротив первого формного цилиндра 7, где они частично отФиг 2 - схематический вид сбоку первого вапечатываются в некотором первом цвете, а затем рианта осуществления формного цилиндра, соэти же листы бумаги проходят напротив второго держащего рельефные части, имеющие форму формного цилиндра 8, где они отпечатываются концентрических колец на цилиндрической потакже в одном цвете, но отличном от первого, верхности, цвета, в, по меньшей мере, одной, не накладыФигЗ - схематический вид сбоку резиновой вающейся на предыдущую зоне, т е за пределами планки или ракеля, используемого в формном зон, отпечатанных при помощи первого формного цилиндре, соответствующем первому варианту цилиндра 7, и при том без необходимости предваосуществления печатной машины согласно изорительной просушки типографской краски в зонах, бретению по фиг 2, отпечатанных при помощи этого цилиндра 7 Фиг 4 - схематический вид сбоку второго варианта осуществления формного цилиндра, содерЧто касается функционирования формных цижащего рельефные части, имеющие форму зон, линдров, то печать осуществляют при помощи расположенных в осевом направлении обычных средств Это означает, что типографскую краску вводят во внутреннюю полость каждого из Фиг 5 - схематический вид сбоку ракеля, исформных цилиндров и в процессе вращения ципользуемого в формном цилиндре согласно втолиндра эта краска растекается внутри и продаврому варианту осуществления изобретения по ливается при помощи соответствующего ракеля фиг 4 или другого эквивалентного устройства через сетФиг 6 - схематический вид, демонстрирующий чатую печатную форму, которая реализует то или совокупность печатного цилиндра и двух формных ракель имеет форму гребенки, зубцы которой постоянно находятся внутри кольцевых зон для того, чтобы проталкивать типографскую краску через сетчатую печатную форму, которой оснащены эти кольцевые зоны В соответствии с еще одним вариантом осуществления изобретения второй формный цилиндр снабжен эластичной и деформируемой сетчатой печатной формой таким образом, что контакт с печатным цилиндром против щели печатания будет иметь место только под давлением средства типа ракеля, имеющего в данном случае форму гребенки, зубья которой соответствуют подлежащим отпечатыванию зонам, путем проталкивания сетчатой печатной формы до ее вхождения в контакт с печатным цилиндром, причем расстояние между зубьями соответствует зонам отпечатывания или зонам, не подвергающимся отпечатыванию, с которыми сетчатая печатная форма не входит в контакт иное подлежащее отпечатыванию изображение Упомянутое выше смещение зон печати в различных цветах обеспечивается в результате того обстоятельства, что данный формный цилиндр 8 имеет, по меньшей мере, одну рельефную часть, на которой расположена сетчатая печатная форма, обеспечивающая возможность отпечатывания второй зоны, причем данная система позиционирована и выполнена в таких размерных параметрах, чтобы одна или несколько рельефных частей данного формного цилиндра 8 не входили в контакт с зонами бумаги, отпечатанными при помощи формного цилиндра 7, который имеет конструкцию, ранее уже предложенную Заявителем Второй формный цилиндр 8 в соответствии с предлагаемым изобретением может иметь четыре различных варианта конструкции, как это схематически представлено на приведенных в приложении чертежах Этот второй формный цилиндр в соответствии с первым вариантом осуществления изобретения обозначен ссылочным номером 18, в соответствии со вторым вариантом осуществления изобретения обозначен ссылочным номером 28, в соответствии с третьим вариантом осуществления изобретения обозначен ссылочным номером 48, и в соответствии с четвертым вариантом осуществления изобретения обозначен ссылочным номером 48' на сопроводительных чертежах На фиг 2 в соответствии с первым вариантом осуществления изобретения схематически представлен формный цилиндр 18, снабженный рельефными частями 19, которые в данном случае имеют форму концентрических колец на цилиндре 18, отстоящих в осевом направлении друг от друга на заданное расстояние, как это лучше можно видеть на фиг 8 Внутри этого формного цилиндра 18 установлен ракель 12, схематически представленный на фигЗ Фронтальная кромка этого ракеля адаптирована к внутренней периферийной форме формного цилиндра 18 и имеет, таким образом, форму гребенки, зубья которой 12а как по размерам, так и по взаимному расположению соответствуют кольцевым рельефным частям 19 для проталкивания типографской краски в процессе печати через сетчатую печатную форму, покрывающую рельефные части 19 цилиндра Формный цилиндр 28 в соответствии со вторым вариантом осуществления изобретения, схематически представленный на фиг 4 и 9, снабжен рельефными частями в виде осевых зон 29, отстоящих друг от друга на заданное расстояние и проходящих по всей длине цилиндра На этих рельефных зонах располагается сетчатая, печатная форма Ракель 13, установленный внутри цилиндра 28, представляет собой ракель обычного типа, схематически представленного на фиг 5, фронтальная кромка которого является прямолинейной По причине наличия осевых рельефных зон в цилиндре 28 ракель 13 снабжен специальным устройством, которое позволяет ему 'убираться или втягиваться по мере вращения цилиндра 28 для того, чтобы пройти отступающие вглубь части между рельефными зонами 29 Для того, чтобы лучше понять суть первого варианта осуществления формного цилиндра, 52653 10 следует обратиться к фиг 6 и 8, на которых схематически представлены два формных цилиндра 7 и 18, а также отпечатанный лист бумаги 40, показанный на фиг 8 в развернутом виде В данном случае диаметр формных цилиндров 7 и 18 имеет величину, равную трети диаметра печатного цилиндра б, площадь поверхности которого соответствует размеру трех листов бумаги Один отпечатанный лист бумаги 40 показан на фиг 8 и он содержит 5 х 9 = 45 отпечатков банковских билетов, расположенных продольными и поперечными рядами, которые должны быть дополнены двумя зонами различного цвета, а именно, в рассматриваемом здесь случае, первой зоной, образованной буквой "а", и второй зоной, образованной буквой "В" Для получения необходимых результатов печатная машина согласно изобретению, схематически представленная на фиг 6, содержит печатный цилиндр 6, снабженный тремя рядами зажимов 31, размещенных в выемках 30 Зажимы 31 предназначены для удержания переднего конца листа бумаги 40, который поступает с цилиндра подачи бумаги 5 (см фиг1), для того, чтобы пропустить этот лист перед двумя формными цилиндрами 7 и 18 Первый формный цилиндр 7 представляет собой цилиндр, конструкция которого предложена в заявке на патент СН 192/95-0, и позволяет печатать обычным образом букву "а" в определенном цвете на каждом отпечатке банковского билета Цилиндр 7 снабжен на своей оси кулачком 17, вращающимся вместе с этим цилиндром и воздействующим на приводной рычаг в форме уголка 15, один из концов которого снабжен роликом 16, взаимодействующим с упомянутым кулачком 17, причем уголковый рычаг находится под действием специальной пружины, на показанной на сопроводительных чертежах, которая толкает рычаг в радиальном направлении наружу, в сторону сетчатой печатной формы Вершина угла уголкового рычага 15 шарнирно присоединена к неподвижной точке 14, тогда как другой конец рычага прикреплен к ракелю 11 Функция кулачка 17 (как об этом сказано в заявке на патент СН 192/95-0) осуществления изобретения состоит втом, чтобы отводить ракель 11 от внутренней стороны сетчатой печатной формы, преодолевая действие пружины, в том случае, когда выступающая часть 17а кулачка 17 входит в контакт с роликом 16 уголкового рычага 15 Это происходит в тот момент, когда одна из выемок или одно из углублений 30 печатного цилиндра 6 проходит щель или зону печатания между цилиндрами 6 и 7, т е проходит против расположения ракеля 11 Если не отводить в этот момент ракель 11, то следствием этого будет повреждение сетчатой печатной формы, поскольку в этом месте печатного цилиндра 6 отсутствует поверхность, на которую могла бы опираться сетчатая печатная форма цилиндра 7 под давлением ракеля 11 Вполне очевидно, что аналогичным образом можно управлять положением ракеля и при помощи других средств, в частности, при помощи гидравлического или пневматического силового цилиндра, который, в свою очередь, может 12 11 52653 управляться специальным электронным, электроего длине, снабжен сетчатой печатной формой на механическим или другим устройством каждой из рельефных частей 29 для того, чтобы обеспечить возможность печати буквы "В" в цвете, В последующий момент времени лист бумаги отличном от цвета печати буквы "а" Этот отпеча40 проходит перед вторым формным цилиндром ток, как можно видеть на листе 41 бумаги (см 18 для того, чтобы отпечатать вторую зону, обрафиг 9), выполняют смещенным на заданное расзованную буквой "В" Второй цилиндр 18 снабжен стояние в направлении перемещения бумаги кольцевыми рельефными частями 19, на каждой из которых натянута сетчатая печатная форма с Ракель 13 цилиндра управляется при помощи подлежащим печати изображением, в данном кулачка 27, закрепленного на оси цилиндра 28 и случае с изображением буквы "В" Здесь следует вращающегося синхронно с цилиндром Ракель 13 отметить, что рельефные части 19 цилиндра 18 закреплен на одном из концов уголкового рычага смещены в боковом направлении по отношению к 25, шарнирно закрепленного в своей вершине на зонам печати первого цилиндра 7, содержащим неподвижной оси 24 и снабженного на другом букву "а" Таким образом, в процессе прохождения своем конце роликом 26, находящимся в постоянлиста бумаги 40 между цилиндрами 6 и 18 зоны, ном контакте с кулачком 27 Форма кулачка 27 уже отпечатанные при помощи первого цилиндра воспроизводит в несколько уменьшенном мас7, не входят в контакт с цилиндром 18, поскольку штабе контур формного цилиндра 28 в зеркальэти зоны, содержащие букву "а", оказываются наном отображении для того, чтобы обеспечить против углубленных пространств между двумя возможность управления ракелем 13 внутри цисоседними кольцевыми рельефными зонами 19 А линдра 28 таким образом, чтобы ракель 13 отслеэто означает, что печать и в той и в другой зоне живал конфигурацию внутренней периферийной может осуществляться за один проход бумаги при части цилиндра 28 помощи одного и того же печатного цилиндра и На внешней периферийной части кулачка 27 без ожидания или специальной выдержки для топредусмотрена выступающая часть 27а, соответго, чтобы зоны, отпечатанные при помощи первого ствующая углубленной или нерельефной части цилиндра 7, были предварительно просушены 28а цилиндра 28, адаптированной к выемке 30 печатного цилиндра б, и отталкивающая щель Такое расположение кольцевых зон позволяет печати, одновременно с прохождением одной из обеспечить возможность отпечатывания зон, выемок 30 для того, чтобы поднять или отвести смещенных друг относительно друга в направлеракель 13 на время прохождения соответствуюнии, перпендикулярном направлению перемещещей выемки Остальная часть периферийной зоны ния листа 40 бумаги кулачка содержит выступающие участки 276, коВнутри формного цилиндра 18 расположен торые соответствуют частям 286, располагаюракель 12, который схематически представлен на щимся между рельефными частями 29 упомянутофигЗ и который имеет форму гребенки с зубьями го цилиндра 28 12а Ракель 12 установлен, как и в описанном выше случае первого формного цилиндра 7, на одНа фиг 10 схематически представлен третий ном из концов уголкового рычага 21, шарнирио вариант осуществления формного цилиндра 48, закрепленного своей вершиной на неподвижной который снабжен печатной формой 49, имеющей оси 20 и имеющего на своем другом конце ролик возможность деформироваться упругим образом 22, который постоянно находится в контакте с поВнутри цилиндра 48 расположен ракель 51, соверхностью кулачка 23, снабженного выступаюединенный с одним из концов углового рычага 52, щей частью 23а Кулачок 23 имеет ту же конфигудругой конец которого снабжен направляющим рацию, что и описанный выше кулачок 17 первого роликом 53, взаимодействующим с кулачком 50, цилиндра 7, и выполняет здесь ту же самую функприводимым в синхронное вращательное движецию, а именно, отводить ракель 12 от внутренней ние с цилиндром 48 Угловой рычаг 52 подвергастороны сетчатой печатной формы на время проется воздействию пружины, толкающей ракель 51 хождения напротив щели или зоны печати одного в радиальном направлении в сторону сетчатой из углублений 30 печатного цилиндра 6, как об печатной формы 49 Вершина углового рычага 52 этом уже было сказано выше шарнирным образом присоединена к неподвижной точке 54 Функция кулачка 50 состоит в том, чтобы Второй вариант осуществления изобретения, управлять ракелем 51 так же, как и для первого схематически представленный на фиг 7 и 9, поформного цилиндра 7, с тем, чтобы ракель удазволяет обеспечить отпечатывание зон в виде лялся от щели печати в том случае, когда выемка букв "а" и "В", смещенных друг относительно друга 30 печатного цилиндра 6 проходит против этой в направлении перемещения листов 41 бумаги, щели печати которые и в этом случае содержат 5 х 9 = 45 отпечатков банковских билетов Первый формный цилиндр 7 со своим ракелем, своим уголковым рычагом и своим кулачком 17, 17а идентичен первому цилиндру, схематически представленному на фиг 6, и обеспечивает отпечатывание в первых зонах, содержащих букву "а" В данном случае печатный цилиндр 6 имеет ту же самую конструкцию, что и печатный цилиндр, описанный выше со ссылками на фиг 6 Второй формный цилиндр 28, содержащий осевые рельефные зоны 29, проходящие по всей В этом третьем варианте осуществления изобретения формный цилиндр 48 не имеет рельефной части, однако, рельефные части создаются в щели печати в результате взаимодействия фронтальной кромки ракеля 51, которая имеет зубья 51а, и возможности упругого деформирования сетчатой печатной формы 49 Таким образом, зоны, которые находятся в контакте с печатным цилиндром 6, представляют собой те зоны сетчатой печатной формы 49, которые находятся под давлением зубьев 51а ракеля 51 Углубленные 14 13 52653 части 516 ракеля соответствуют зонам, отпечаобязательно, расположены на наружной поверхтанным при помощи цилиндра 7, или зонам, котоности сетчатой печатной формы рые в данном случае нежелательно отпечатывать, Изобретение не ограничивается теми спосопричем сетчатая печатная форма 49 в этих зонах бами или вариантами его осуществления, которые не входит в контакт с печатным цилиндром 6 были уже здесь описаны Могут быть рассмотрены Вполне очевидна необходимость того, чтобы сети другие варианты осуществления изобретения, в чатая печатная форма 49 не входила в контакт с частности, в том, что касается конфигурации уже отпечатанными зонами, поскольку типографрельефных частей второго формного цилиндра, а ская краска не успела просохнуть, и вследствие также в том, что касается средства, предназнаэтого предусмотрены соответствующие размеры ченного для обеспечения радиального перемещеуглубленных зон 516 ния ракелей внутри формных цилиндров Кроме того, изобретение касается также и рулонных пеИ наконец, на фиг 12 схематически представчатных машин лен вариант третьего варианта осуществления изобретения, показанного на фиг 10 Может быть также рассмотрен вариант наличия в конструкции такой печатной машины более Здесь формный цилиндр 48' снабжен между чем двух формных цилиндров при том, что их часдвумя соседними зонами печати двумя дистанцити, входящие в контакт с печатным цилиндром, онными кольцами 55 В принципе можно огранисмещены соответствующим образом как по отночиться и одним таким кольцом на каждый участок шению к зонам, отпечатываемым при помощи цив зависимости от ширины зоны, которую нежелалиндра 7, так и по отношению к зонам, отпечатытельно вводить в контакт с печатным цилиндром ваемым при помощи цилиндра 8, или 28, или 48, Функция этих дистанционных колец состоит в том, или 48', если только размеры и размещение цичтобы предотвратить в определенных зонах возлиндров это позволяют, для того, чтобы обеспеможность вхождения сетчатой печатной формы чить возможность печати в более двух не наклапод давлением ракеля 51' в контакт с печатным дывающихся друг на друга зонах в различных цилиндром Для выполнения этой функции дисцветах с помощью того же печатного цилиндра танционные кольца 55 имеют диаметр, величина которого меньше диаметра, обеспечивающего Кроме того, печатная машина для трафаретвозможность вхождения сетчатой печатной форной печати согласно изобретению может быть мы 49' в контакт с печатным цилиндром, 8 предадаптирована к любой другой подобной типографпочтительном варианте осуществления изобретеской установке или встроена в линию печати, сония эти кольца 55 расположены на краях тех зон, держащую другие печатные машины, обычно искоторые не должны входить в контакт с печатным пользуемые для изготовления ценных бумаг, цилиндром Кольца 55 предпочтительно, но не такие, например, как offest, intaglio, Orloff и т п Фіг 2 Фіг З 15 ?9 52653 птгт 28 1 1 9 8 Фіг.. 28Ь 29 41 А/ 1 1 •1 1 •1 і і I г 1 г • і, f 28 Фіг 9 23a 2Э 22 21 20 40 31 ЗО ФІГ. 6 Фіг. П 77 27a 28a 26 Фіг. 7 25 24 13 17 52653 Фіг. 12 TOB "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 18
