Бункерна естакада доменних печей

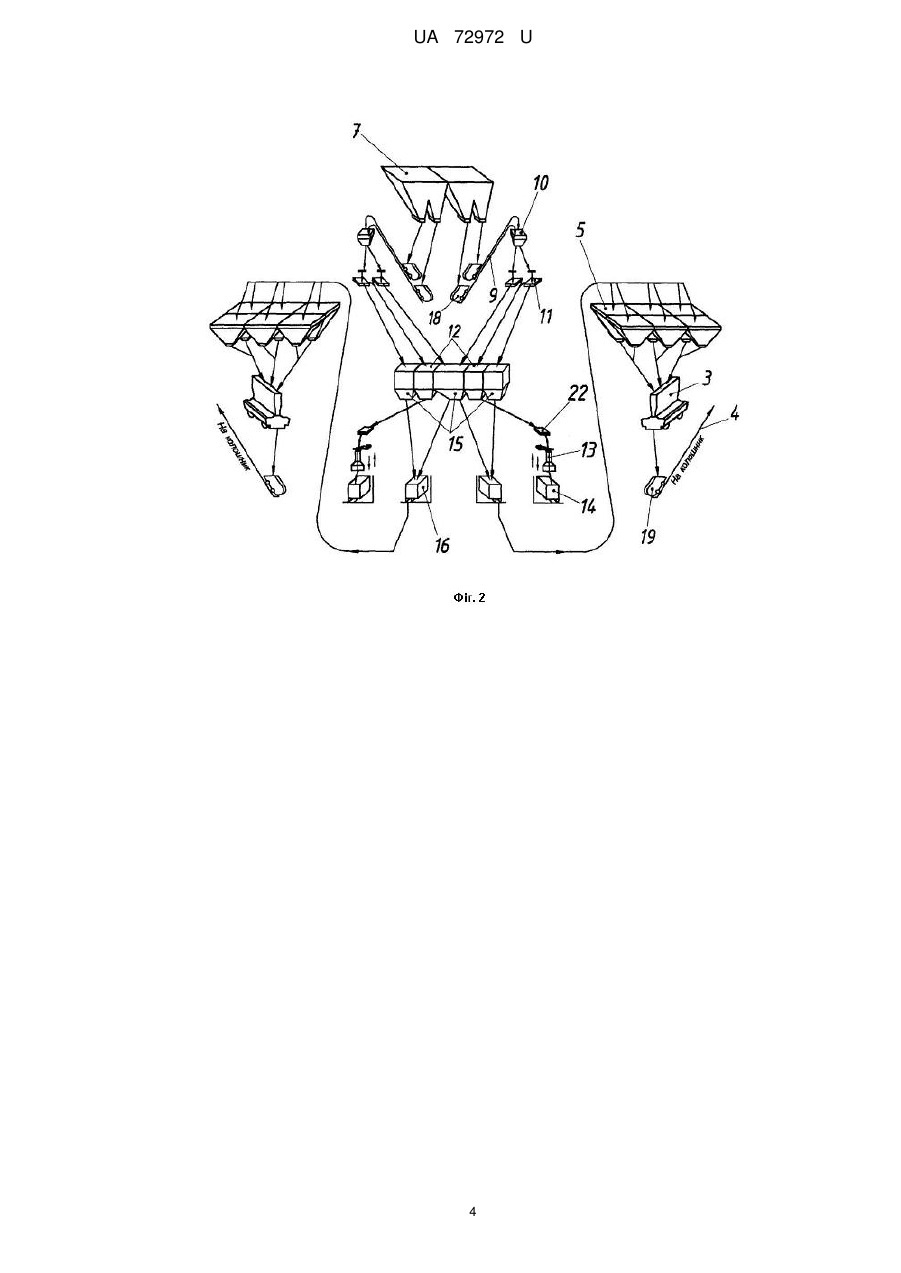

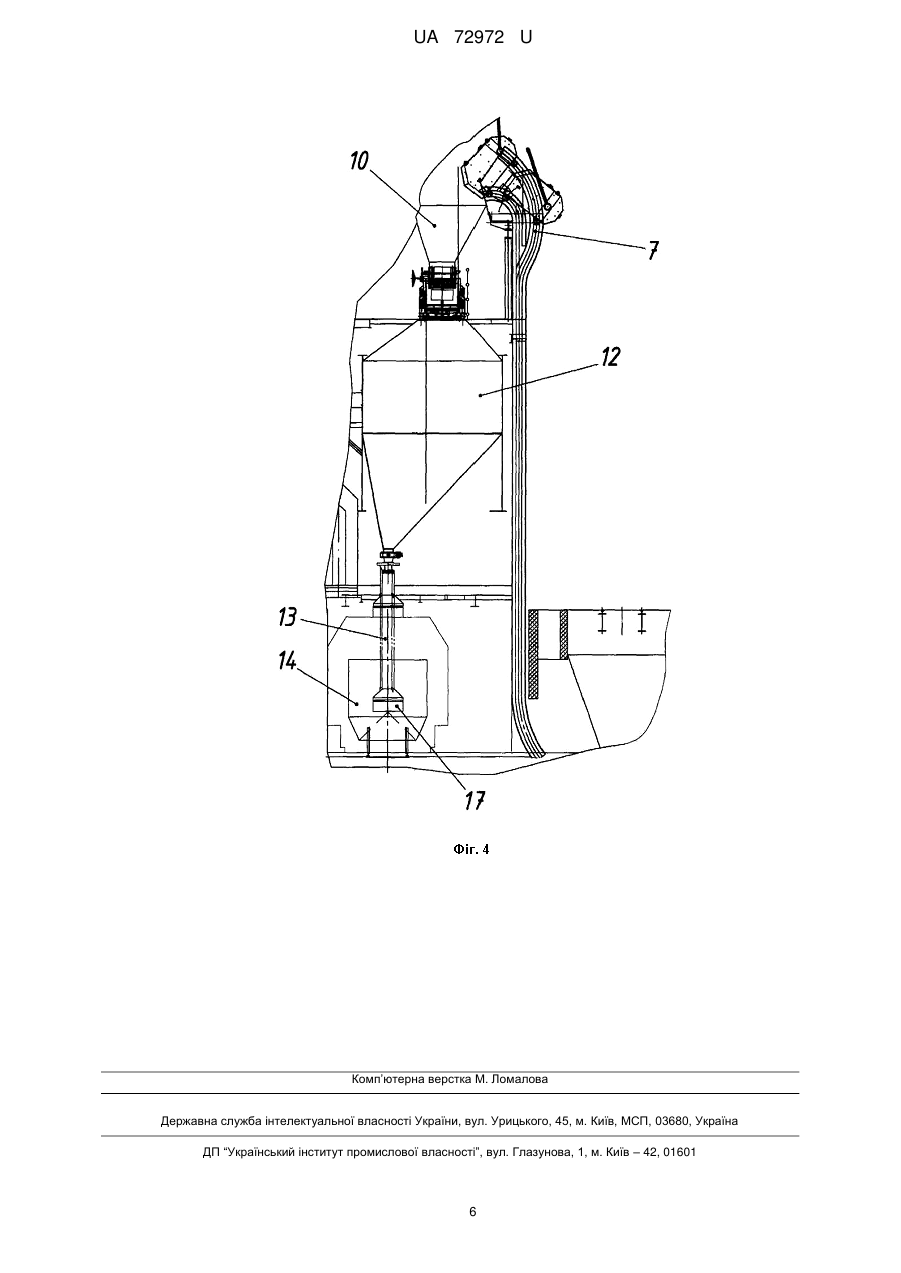

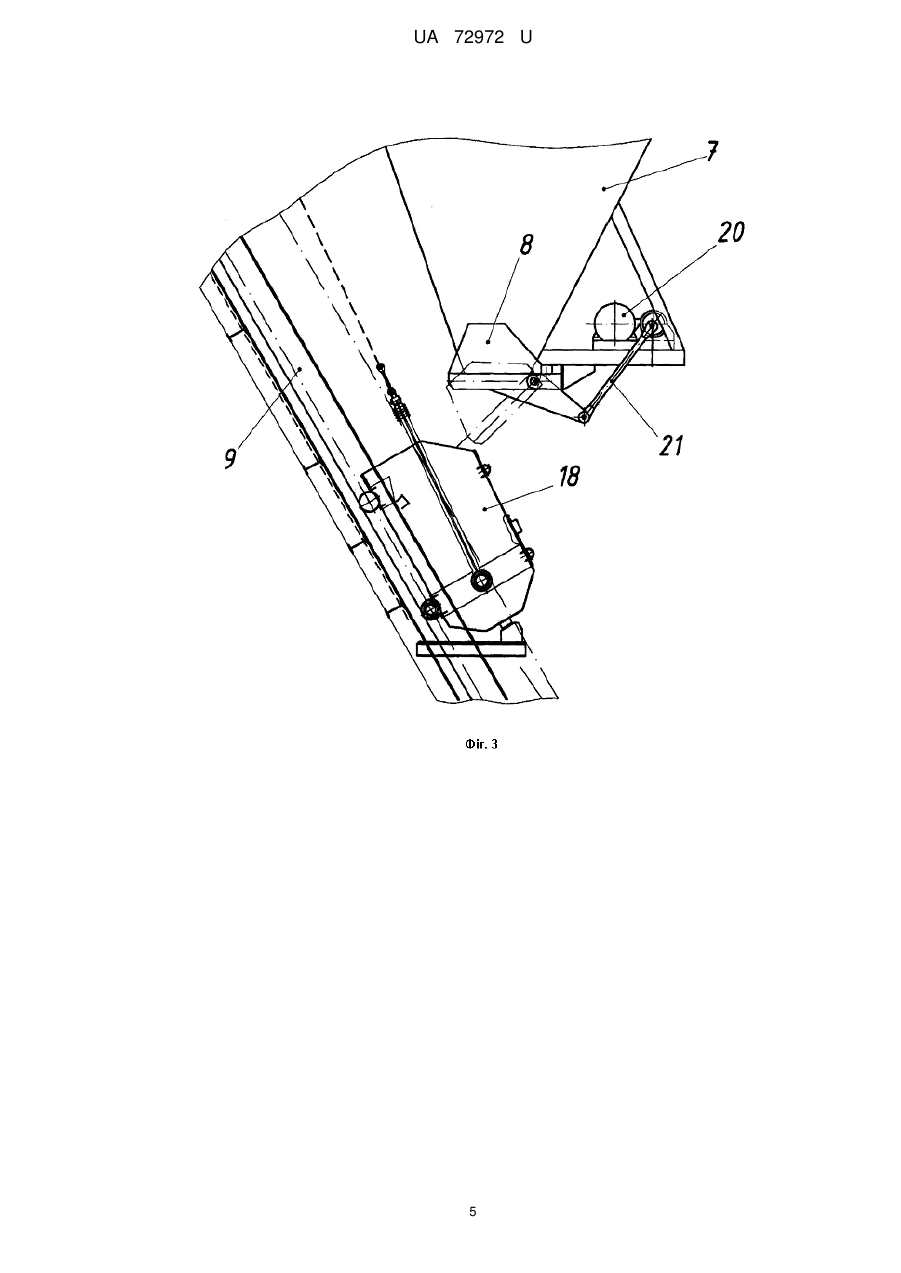

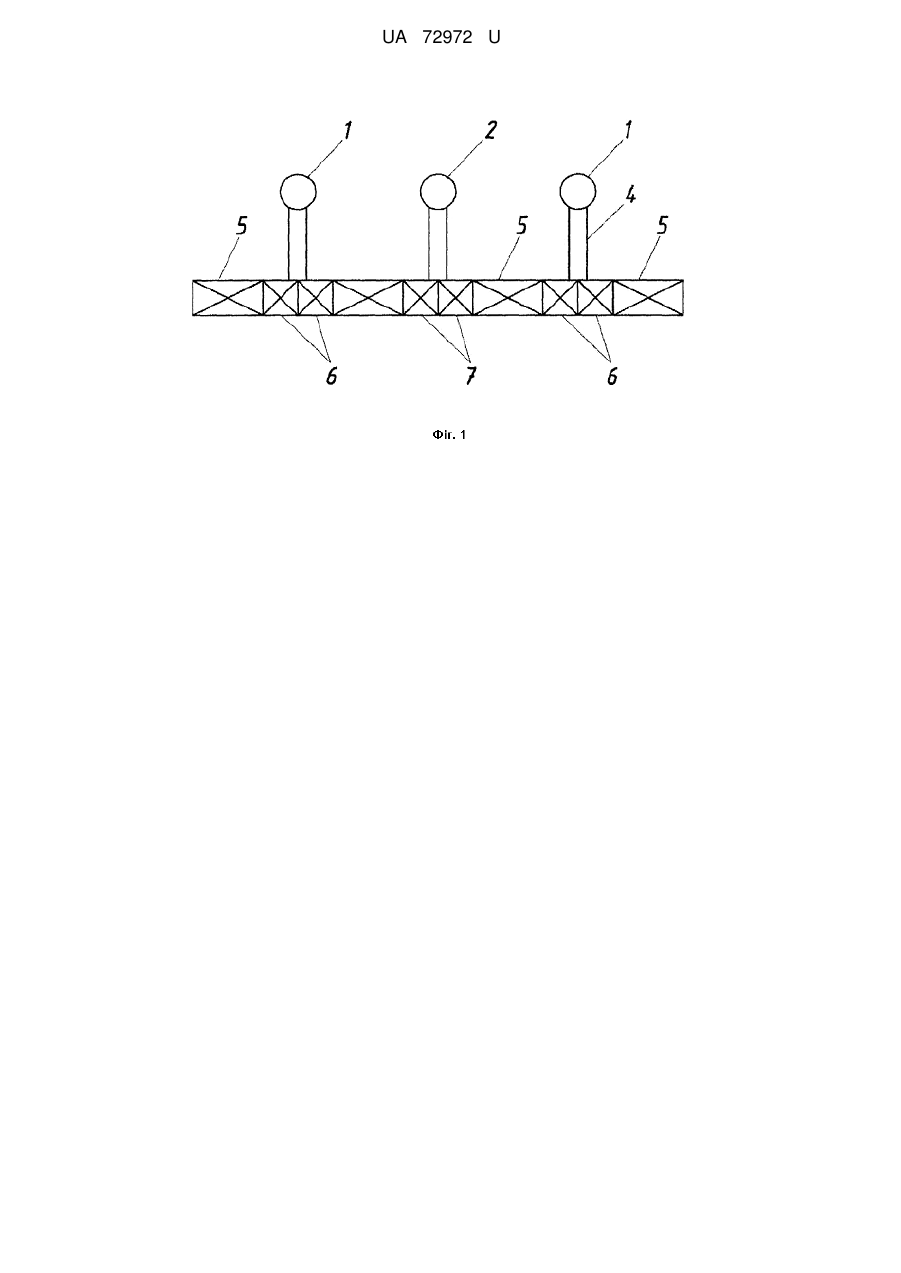

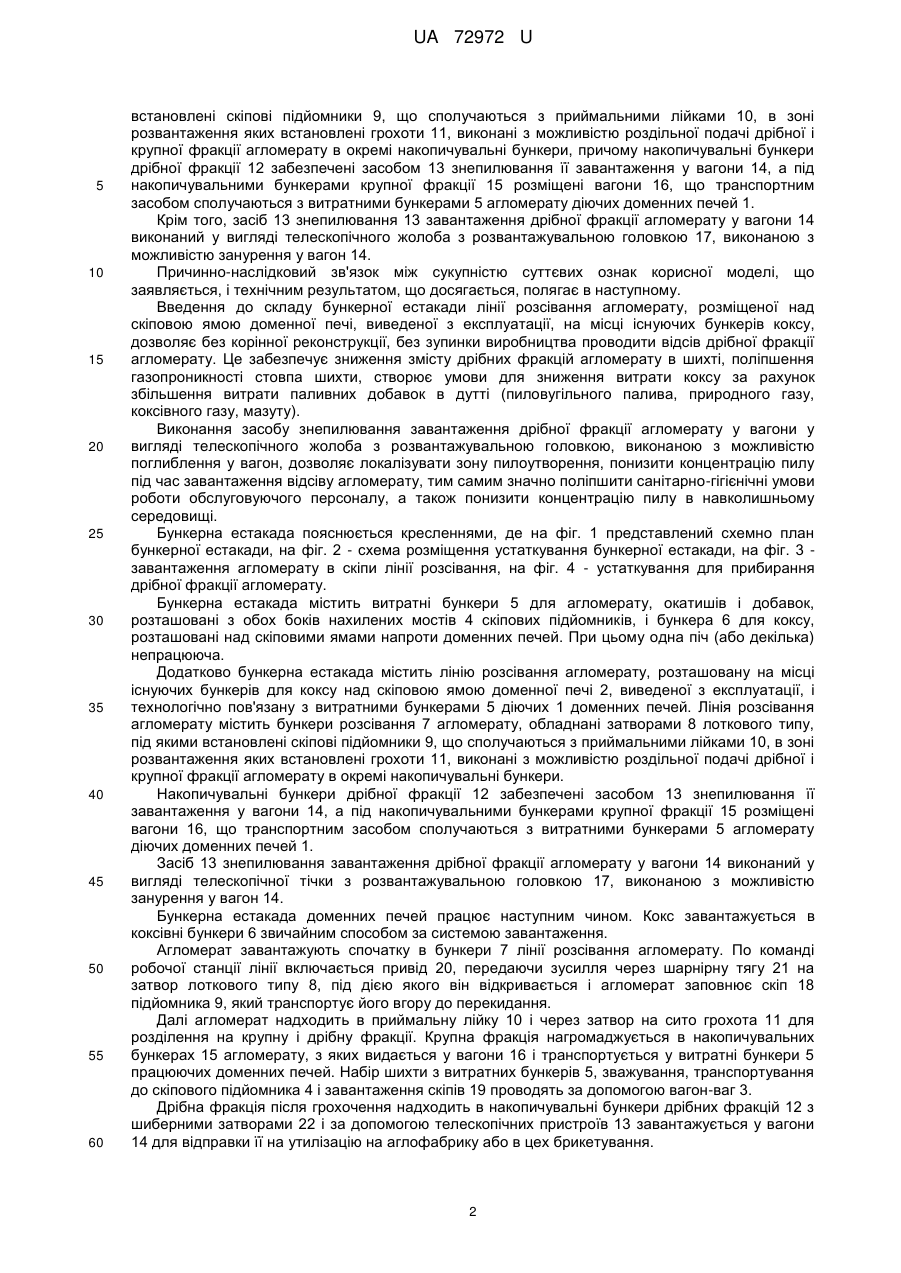

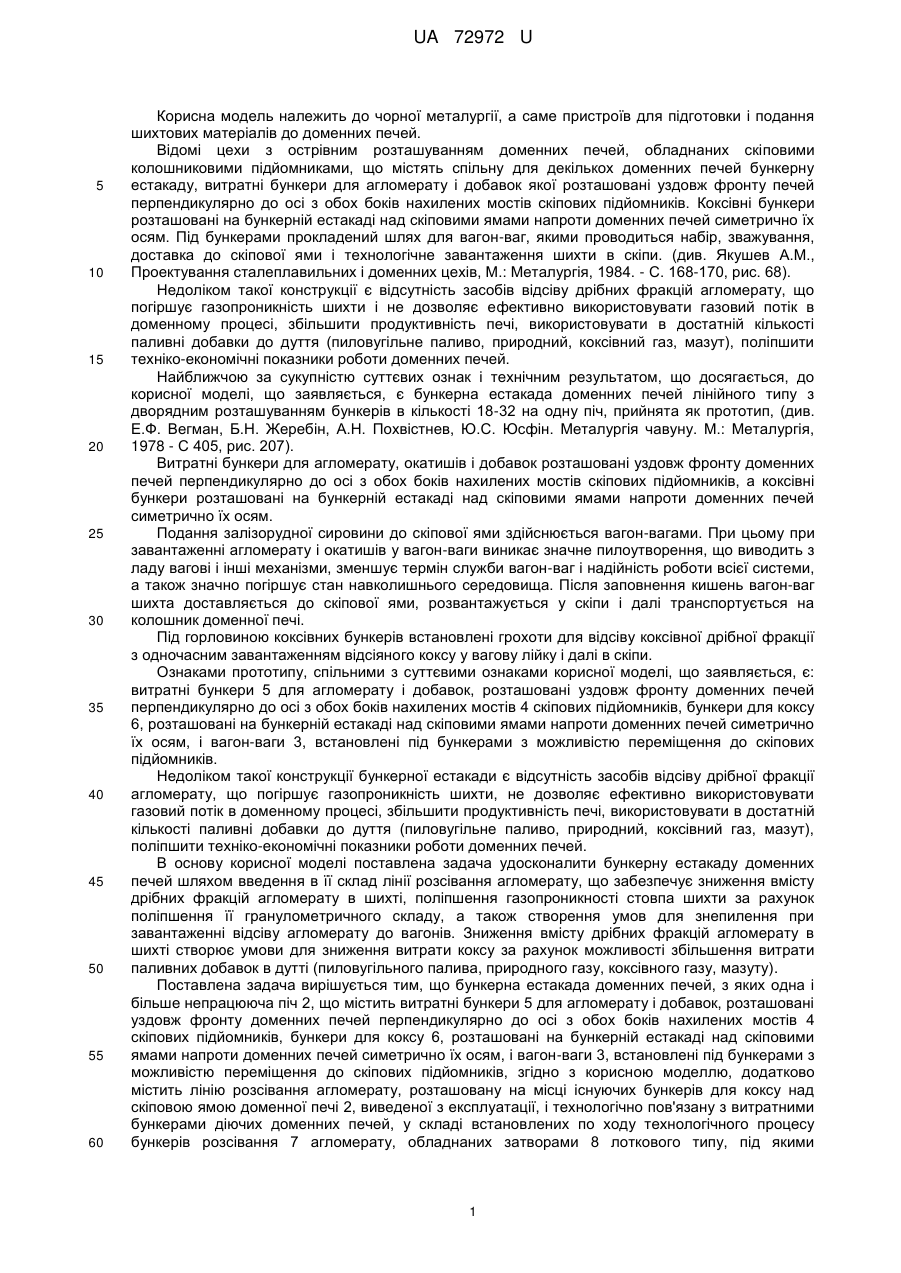

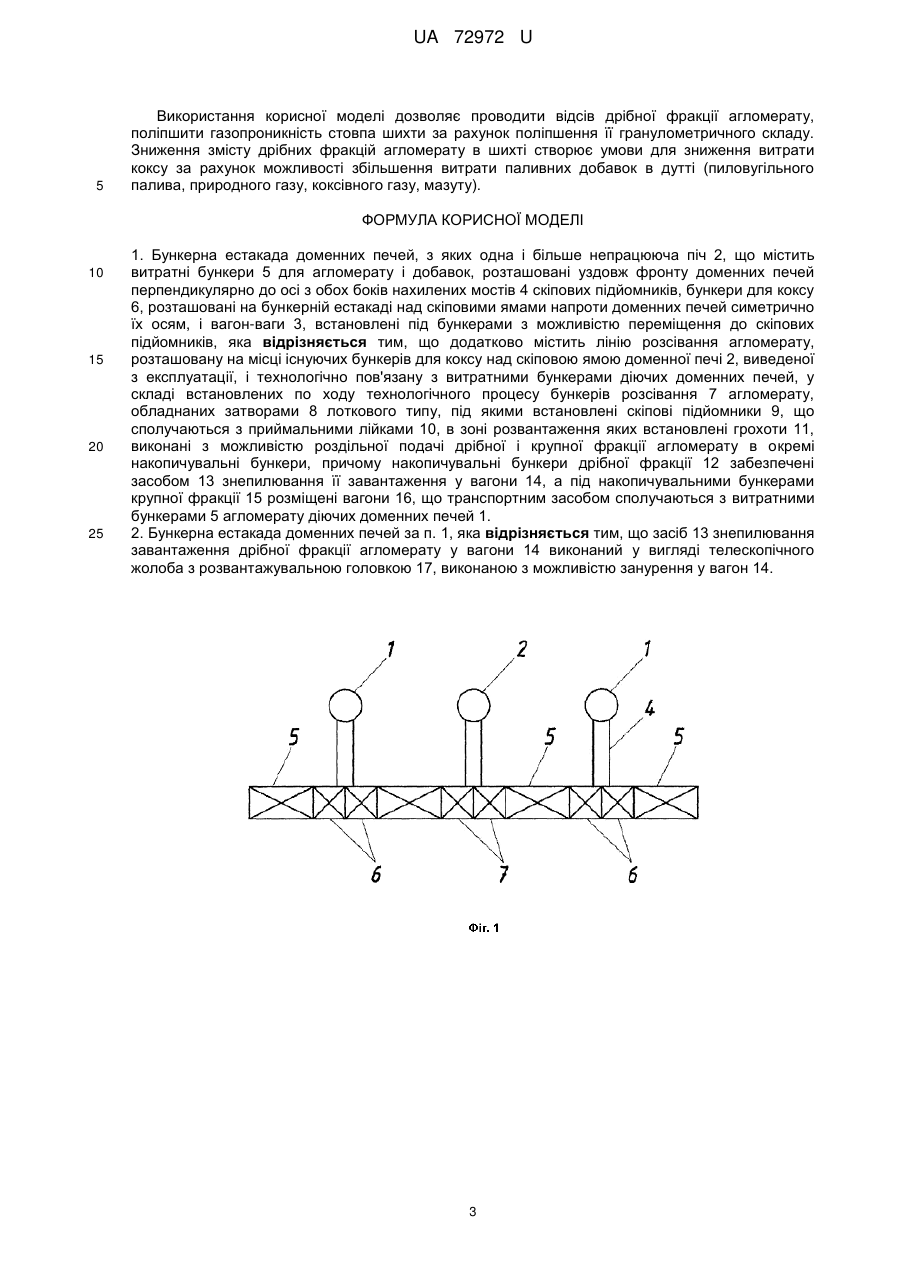

Реферат: Бункерна естакада доменних печей, з яких одна і більше непрацююча піч 2, що містить витратні бункери 5 для агломерату і добавок, розташовані уздовж фронту доменних печей перпендикулярно до осі з обох боків нахилених мостів 4 скіпових підйомників, бункери для коксу 6, розташовані на бункерній естакаді над скіповими ямами напроти доменних печей симетрично їх осям, і вагон-ваги 3, встановлені під бункерами з можливістю переміщення до скіпових підйомників. Крім того, вона додатково містить лінію розсівання агломерату, розташовану на місці існуючих бункерів для коксу над скіповою ямою доменної печі 2, виведеної з експлуатації, і технологічно пов'язану з витратними бункерами діючих доменних печей, у складі встановлених по ходу технологічного процесу бункерів розсівання 7 агломерату, обладнаних затворами 8 лоткового типу, під якими встановлені скіпові підйомники 9, що сполучаються з приймальними лійками 10, в зоні розвантаження яких встановлені грохоти 11. UA 72972 U (12) UA 72972 U UA 72972 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до чорної металургії, а саме пристроїв для підготовки і подання шихтових матеріалів до доменних печей. Відомі цехи з острівним розташуванням доменних печей, обладнаних скіповими колошниковими підйомниками, що містять спільну для декількох доменних печей бункерну естакаду, витратні бункери для агломерату і добавок якої розташовані уздовж фронту печей перпендикулярно до осі з обох боків нахилених мостів скіпових підйомників. Коксівні бункери розташовані на бункерній естакаді над скіповими ямами напроти доменних печей симетрично їх осям. Під бункерами прокладений шлях для вагон-ваг, якими проводиться набір, зважування, доставка до скіпової ями і технологічне завантаження шихти в скіпи. (див. Якушев А.М., Проектування сталеплавильних і доменних цехів, М.: Металургія, 1984. - С. 168-170, рис. 68). Недоліком такої конструкції є відсутність засобів відсіву дрібних фракцій агломерату, що погіршує газопроникність шихти і не дозволяє ефективно використовувати газовий потік в доменному процесі, збільшити продуктивність печі, використовувати в достатній кількості паливні добавки до дуття (пиловугільне паливо, природний, коксівний газ, мазут), поліпшити техніко-економічні показники роботи доменних печей. Найближчою за сукупністю суттєвих ознак і технічним результатом, що досягається, до корисної моделі, що заявляється, є бункерна естакада доменних печей лінійного типу з дворядним розташуванням бункерів в кількості 18-32 на одну піч, прийнята як прототип, (див. Е.Ф. Вегман, Б.Н. Жеребін, А.Н. Похвістнев, Ю.С. Юсфін. Металургія чавуну. М.: Металургія, 1978 - С 405, рис. 207). Витратні бункери для агломерату, окатишів і добавок розташовані уздовж фронту доменних печей перпендикулярно до осі з обох боків нахилених мостів скіпових підйомників, а коксівні бункери розташовані на бункерній естакаді над скіповими ямами напроти доменних печей симетрично їх осям. Подання залізорудної сировини до скіпової ями здійснюється вагон-вагами. При цьому при завантаженні агломерату і окатишів у вагон-ваги виникає значне пилоутворення, що виводить з ладу вагові і інші механізми, зменшує термін служби вагон-ваг і надійність роботи всієї системи, а також значно погіршує стан навколишнього середовища. Після заповнення кишень вагон-ваг шихта доставляється до скіпової ями, розвантажується у скіпи і далі транспортується на колошник доменної печі. Під горловиною коксівних бункерів встановлені грохоти для відсіву коксівної дрібної фракції з одночасним завантаженням відсіяного коксу у вагову лійку і далі в скіпи. Ознаками прототипу, спільними з суттєвими ознаками корисної моделі, що заявляється, є: витратні бункери 5 для агломерату і добавок, розташовані уздовж фронту доменних печей перпендикулярно до осі з обох боків нахилених мостів 4 скіпових підйомників, бункери для коксу 6, розташовані на бункерній естакаді над скіповими ямами напроти доменних печей симетрично їх осям, і вагон-ваги 3, встановлені під бункерами з можливістю переміщення до скіпових підйомників. Недоліком такої конструкції бункерної естакади є відсутність засобів відсіву дрібної фракції агломерату, що погіршує газопроникність шихти, не дозволяє ефективно використовувати газовий потік в доменному процесі, збільшити продуктивність печі, використовувати в достатній кількості паливні добавки до дуття (пиловугільне паливо, природний, коксівний газ, мазут), поліпшити техніко-економічні показники роботи доменних печей. В основу корисної моделі поставлена задача удосконалити бункерну естакаду доменних печей шляхом введення в її склад лінії розсівання агломерату, що забезпечує зниження вмісту дрібних фракцій агломерату в шихті, поліпшення газопроникності стовпа шихти за рахунок поліпшення її гранулометричного складу, а також створення умов для знепилення при завантаженні відсіву агломерату до вагонів. Зниження вмісту дрібних фракцій агломерату в шихті створює умови для зниження витрати коксу за рахунок можливості збільшення витрати паливних добавок в дутті (пиловугільного палива, природного газу, коксівного газу, мазуту). Поставлена задача вирішується тим, що бункерна естакада доменних печей, з яких одна і більше непрацююча піч 2, що містить витратні бункери 5 для агломерату і добавок, розташовані уздовж фронту доменних печей перпендикулярно до осі з обох боків нахилених мостів 4 скіпових підйомників, бункери для коксу 6, розташовані на бункерній естакаді над скіповими ямами напроти доменних печей симетрично їх осям, і вагон-ваги 3, встановлені під бункерами з можливістю переміщення до скіпових підйомників, згідно з корисною моделлю, додатково містить лінію розсівання агломерату, розташовану на місці існуючих бункерів для коксу над скіповою ямою доменної печі 2, виведеної з експлуатації, і технологічно пов'язану з витратними бункерами діючих доменних печей, у складі встановлених по ходу технологічного процесу бункерів розсівання 7 агломерату, обладнаних затворами 8 лоткового типу, під якими 1 UA 72972 U 5 10 15 20 25 30 35 40 45 50 55 60 встановлені скіпові підйомники 9, що сполучаються з приймальними лійками 10, в зоні розвантаження яких встановлені грохоти 11, виконані з можливістю роздільної подачі дрібної і крупної фракції агломерату в окремі накопичувальні бункери, причому накопичувальні бункери дрібної фракції 12 забезпечені засобом 13 знепилювання її завантаження у вагони 14, а під накопичувальними бункерами крупної фракції 15 розміщені вагони 16, що транспортним засобом сполучаються з витратними бункерами 5 агломерату діючих доменних печей 1. Крім того, засіб 13 знепилювання 13 завантаження дрібної фракції агломерату у вагони 14 виконаний у вигляді телескопічного жолоба з розвантажувальною головкою 17, виконаною з можливістю занурення у вагон 14. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак корисної моделі, що заявляється, і технічним результатом, що досягається, полягає в наступному. Введення до складу бункерної естакади лінії розсівання агломерату, розміщеної над скіповою ямою доменної печі, виведеної з експлуатації, на місці існуючих бункерів коксу, дозволяє без корінної реконструкції, без зупинки виробництва проводити відсів дрібної фракції агломерату. Це забезпечує зниження змісту дрібних фракцій агломерату в шихті, поліпшення газопроникності стовпа шихти, створює умови для зниження витрати коксу за рахунок збільшення витрати паливних добавок в дутті (пиловугільного палива, природного газу, коксівного газу, мазуту). Виконання засобу знепилювання завантаження дрібної фракції агломерату у вагони у вигляді телескопічного жолоба з розвантажувальною головкою, виконаною з можливістю поглиблення у вагон, дозволяє локалізувати зону пилоутворення, понизити концентрацію пилу під час завантаження відсіву агломерату, тим самим значно поліпшити санітарно-гігієнічні умови роботи обслуговуючого персоналу, а також понизити концентрацію пилу в навколишньому середовищі. Бункерна естакада пояснюється кресленнями, де на фіг. 1 представлений схемно план бункерної естакади, на фіг. 2 - схема розміщення устаткування бункерної естакади, на фіг. 3 завантаження агломерату в скіпи лінії розсівання, на фіг. 4 - устаткування для прибирання дрібної фракції агломерату. Бункерна естакада містить витратні бункери 5 для агломерату, окатишів і добавок, розташовані з обох боків нахилених мостів 4 скіпових підйомників, і бункера 6 для коксу, розташовані над скіповими ямами напроти доменних печей. При цьому одна піч (або декілька) непрацююча. Додатково бункерна естакада містить лінію розсівання агломерату, розташовану на місці існуючих бункерів для коксу над скіповою ямою доменної печі 2, виведеної з експлуатації, і технологічно пов'язану з витратними бункерами 5 діючих 1 доменних печей. Лінія розсівання агломерату містить бункери розсівання 7 агломерату, обладнані затворами 8 лоткового типу, під якими встановлені скіпові підйомники 9, що сполучаються з приймальними лійками 10, в зоні розвантаження яких встановлені грохоти 11, виконані з можливістю роздільної подачі дрібної і крупної фракції агломерату в окремі накопичувальні бункери. Накопичувальні бункери дрібної фракції 12 забезпечені засобом 13 знепилювання її завантаження у вагони 14, а під накопичувальними бункерами крупної фракції 15 розміщені вагони 16, що транспортним засобом сполучаються з витратними бункерами 5 агломерату діючих доменних печей 1. Засіб 13 знепилювання завантаження дрібної фракції агломерату у вагони 14 виконаний у вигляді телескопічної тічки з розвантажувальною головкою 17, виконаною з можливістю занурення у вагон 14. Бункерна естакада доменних печей працює наступним чином. Кокс завантажується в коксівні бункери 6 звичайним способом за системою завантаження. Агломерат завантажують спочатку в бункери 7 лінії розсівання агломерату. По команді робочої станції лінії включається привід 20, передаючи зусилля через шарнірну тягу 21 на затвор лоткового типу 8, під дією якого він відкривається і агломерат заповнює скіп 18 підйомника 9, який транспортує його вгору до перекидання. Далі агломерат надходить в приймальну лійку 10 і через затвор на сито грохота 11 для розділення на крупну і дрібну фракції. Крупна фракція нагромаджується в накопичувальних бункерах 15 агломерату, з яких видається у вагони 16 і транспортується у витратні бункери 5 працюючих доменних печей. Набір шихти з витратних бункерів 5, зважування, транспортування до скіпового підйомника 4 і завантаження скіпів 19 проводять за допомогою вагон-ваг 3. Дрібна фракція після грохочення надходить в накопичувальні бункери дрібних фракцій 12 з шиберними затворами 22 і за допомогою телескопічних пристроїв 13 завантажується у вагони 14 для відправки її на утилізацію на аглофабрику або в цех брикетування. 2 UA 72972 U 5 Використання корисної моделі дозволяє проводити відсів дрібної фракції агломерату, поліпшити газопроникність стовпа шихти за рахунок поліпшення її гранулометричного складу. Зниження змісту дрібних фракцій агломерату в шихті створює умови для зниження витрати коксу за рахунок можливості збільшення витрати паливних добавок в дутті (пиловугільного палива, природного газу, коксівного газу, мазуту). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 1. Бункерна естакада доменних печей, з яких одна і більше непрацююча піч 2, що містить витратні бункери 5 для агломерату і добавок, розташовані уздовж фронту доменних печей перпендикулярно до осі з обох боків нахилених мостів 4 скіпових підйомників, бункери для коксу 6, розташовані на бункерній естакаді над скіповими ямами напроти доменних печей симетрично їх осям, і вагон-ваги 3, встановлені під бункерами з можливістю переміщення до скіпових підйомників, яка відрізняється тим, що додатково містить лінію розсівання агломерату, розташовану на місці існуючих бункерів для коксу над скіповою ямою доменної печі 2, виведеної з експлуатації, і технологічно пов'язану з витратними бункерами діючих доменних печей, у складі встановлених по ходу технологічного процесу бункерів розсівання 7 агломерату, обладнаних затворами 8 лоткового типу, під якими встановлені скіпові підйомники 9, що сполучаються з приймальними лійками 10, в зоні розвантаження яких встановлені грохоти 11, виконані з можливістю роздільної подачі дрібної і крупної фракції агломерату в окремі накопичувальні бункери, причому накопичувальні бункери дрібної фракції 12 забезпечені засобом 13 знепилювання її завантаження у вагони 14, а під накопичувальними бункерами крупної фракції 15 розміщені вагони 16, що транспортним засобом сполучаються з витратними бункерами 5 агломерату діючих доменних печей 1. 2. Бункерна естакада доменних печей за п. 1, яка відрізняється тим, що засіб 13 знепилювання завантаження дрібної фракції агломерату у вагони 14 виконаний у вигляді телескопічного жолоба з розвантажувальною головкою 17, виконаною з можливістю занурення у вагон 14. 3 UA 72972 U 4 UA 72972 U 5 UA 72972 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
