Закупорювальний пристрій

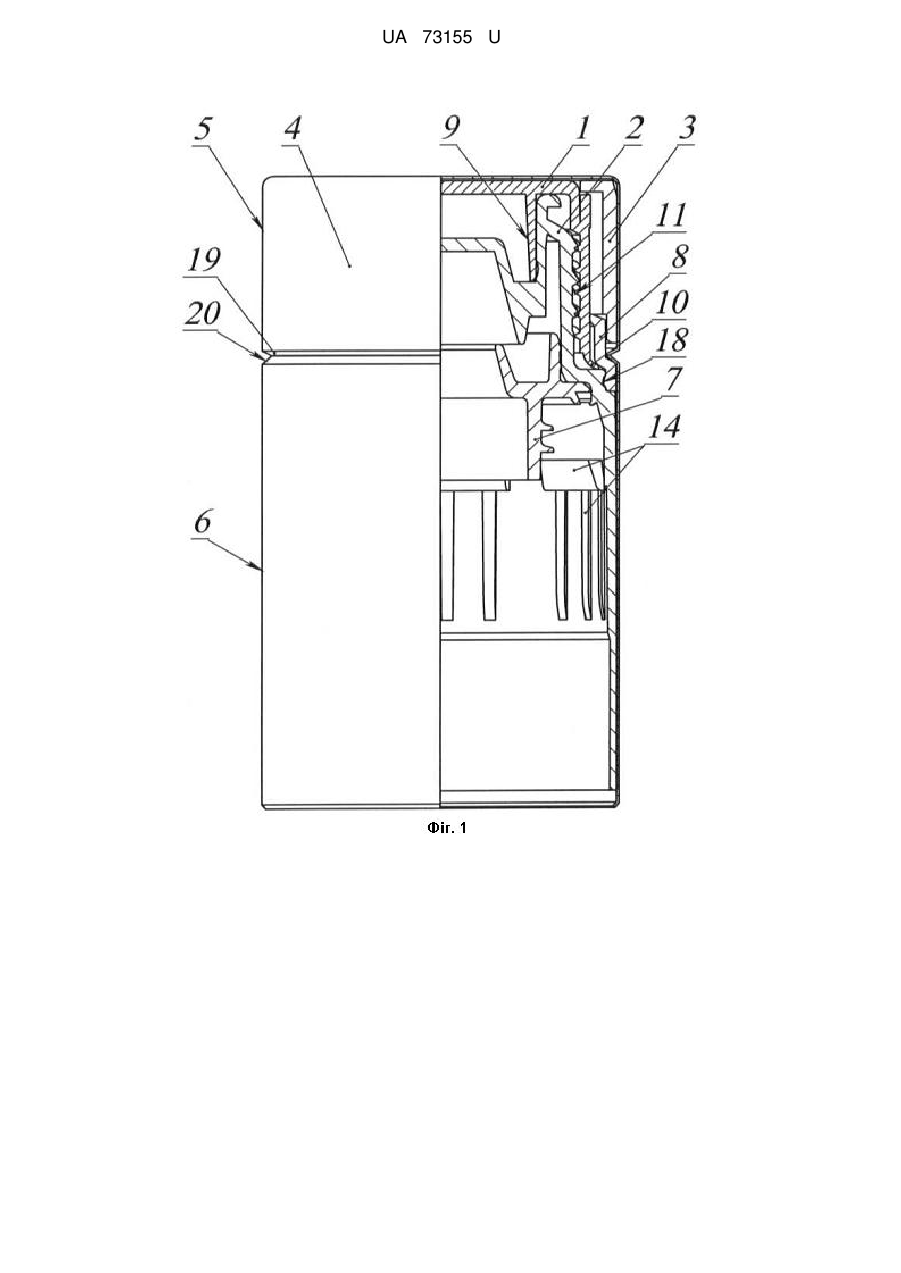

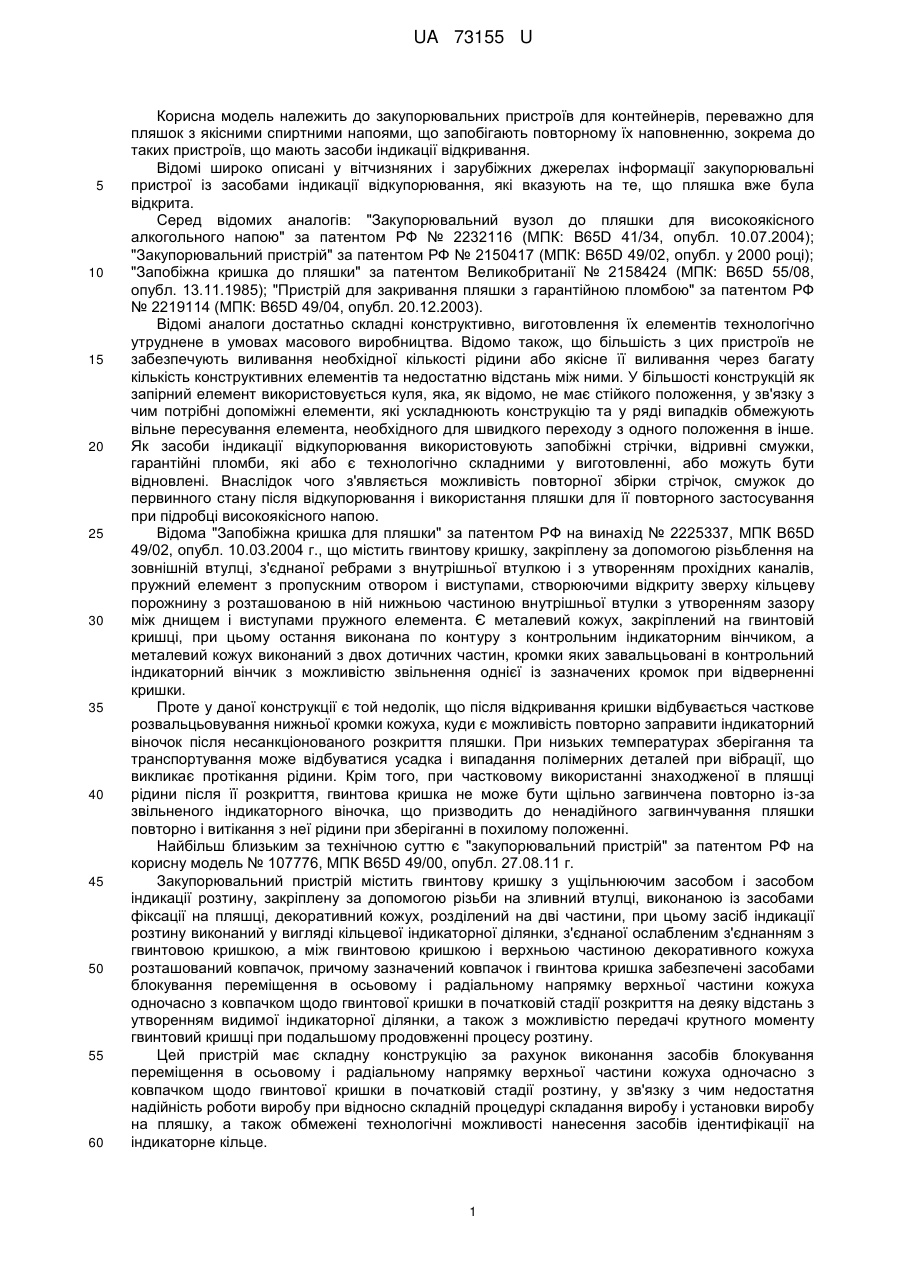

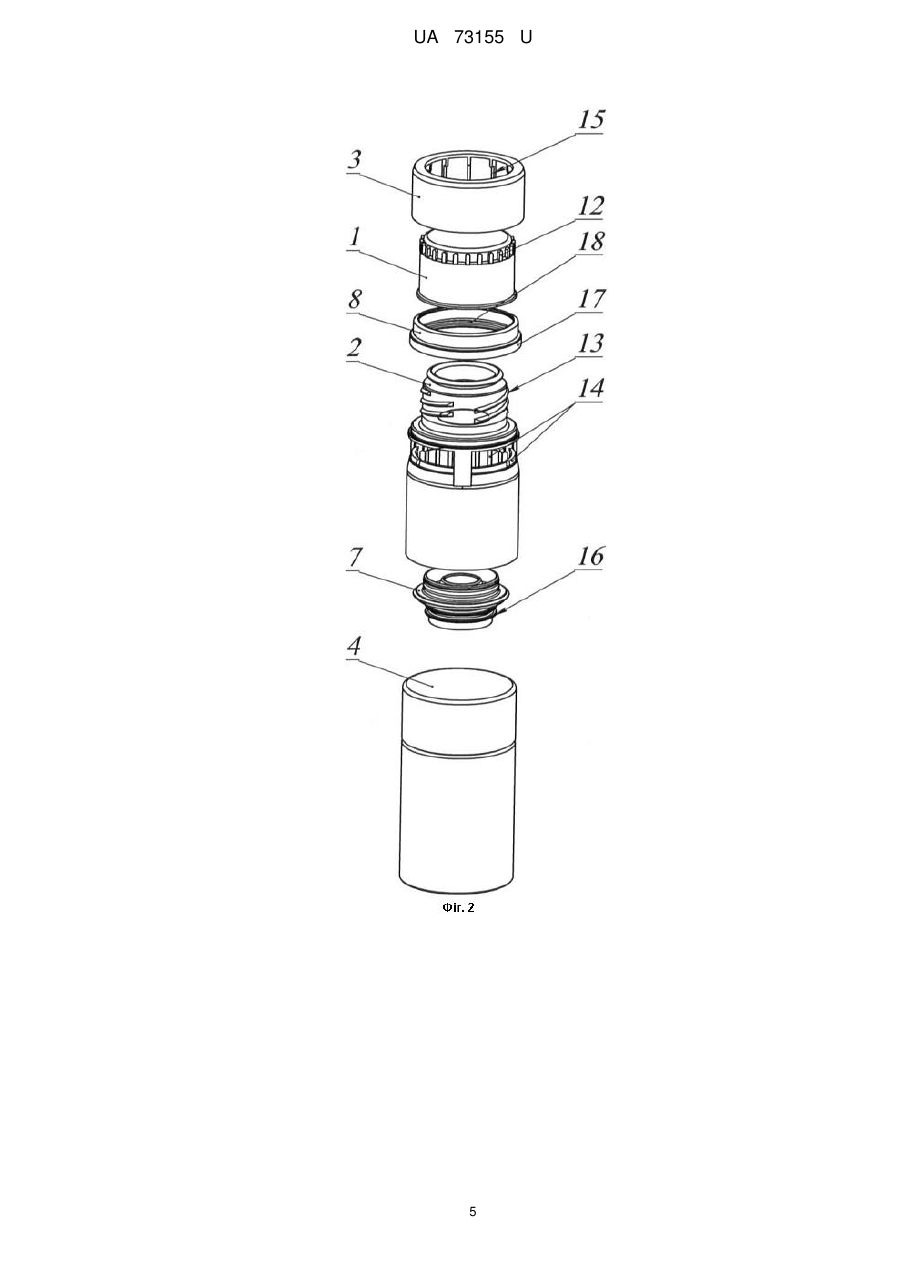

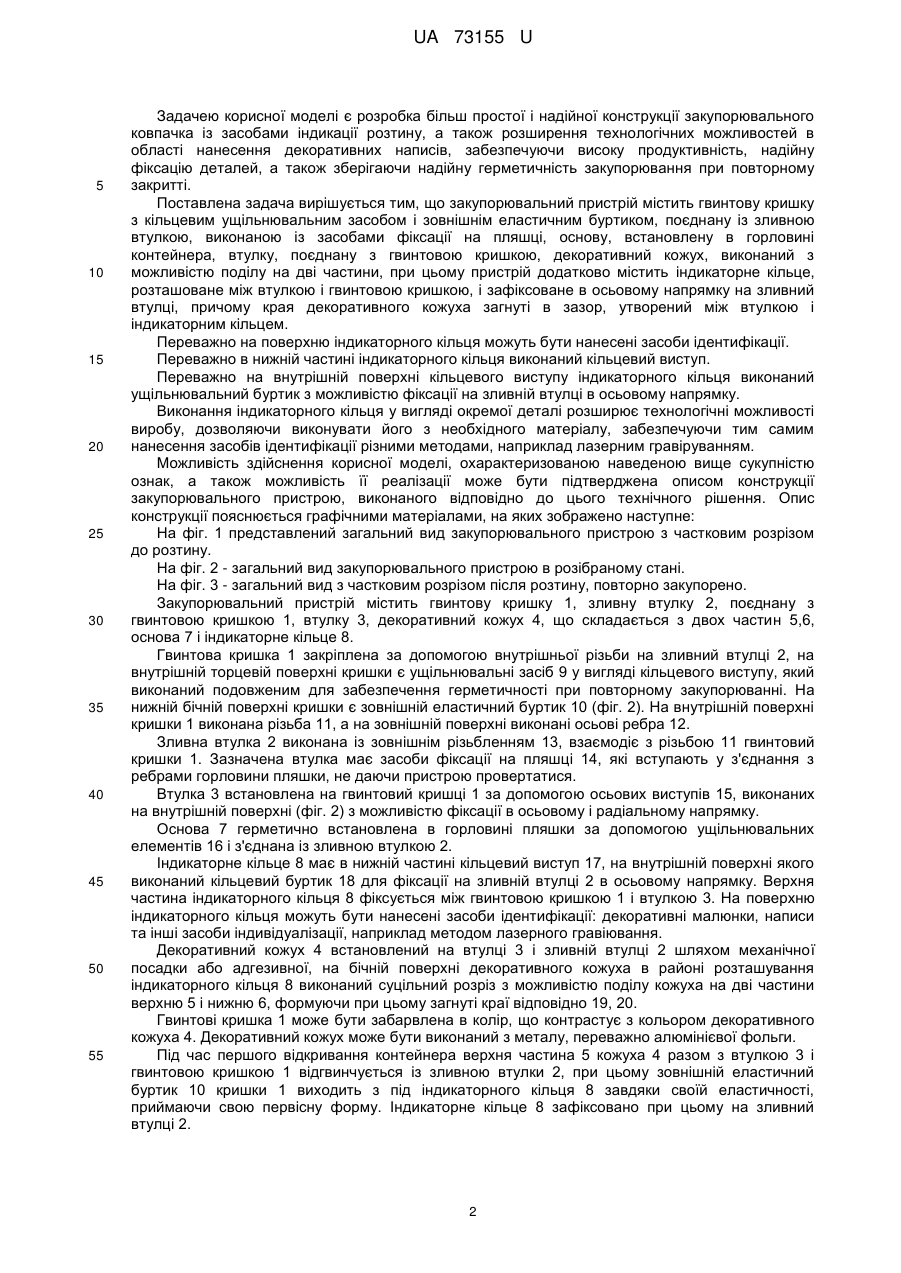

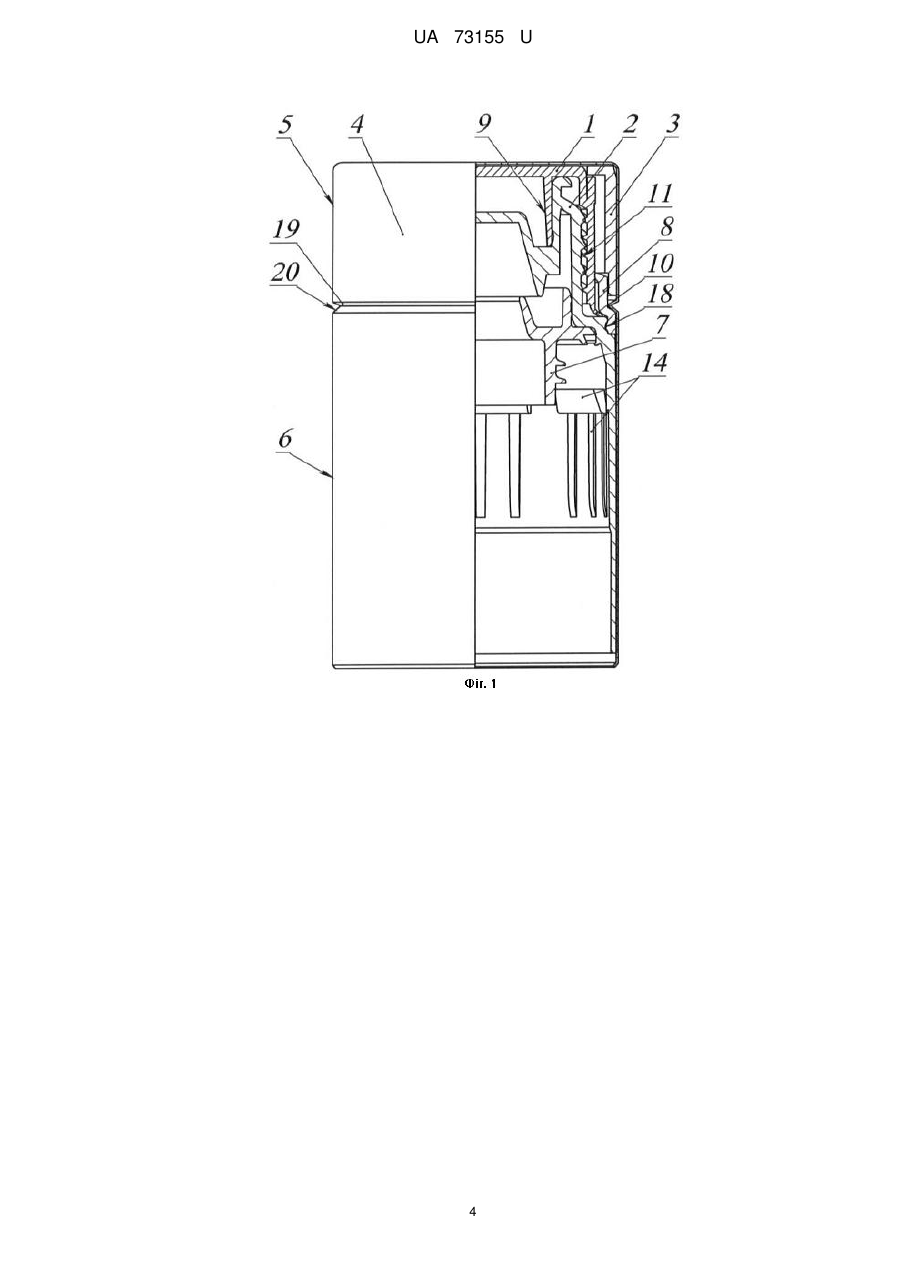

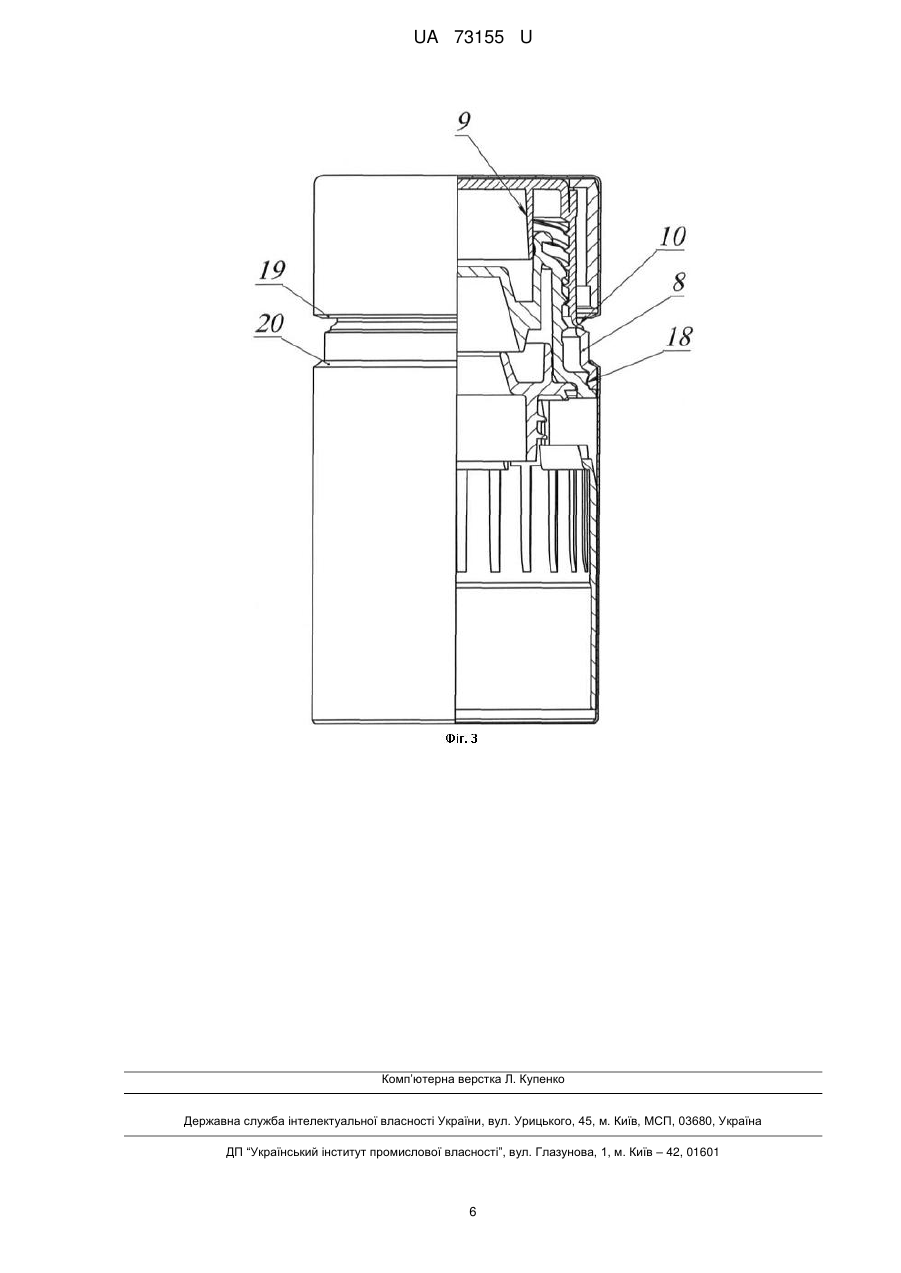

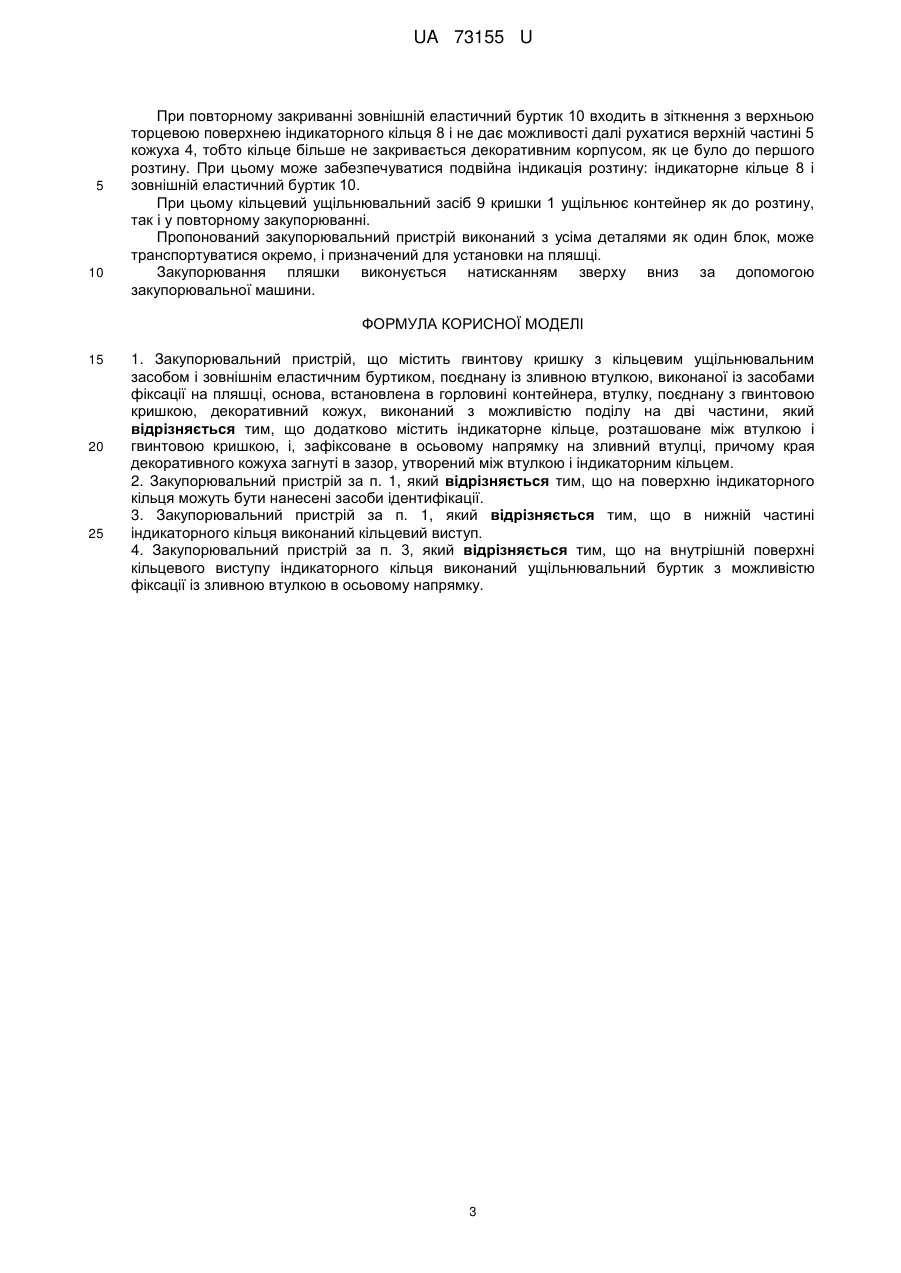

Реферат: Закупорювальний пристрій містить гвинтову кришку з кільцевим ущільнювальним засобом і зовнішнім еластичним буртиком, поєднану із зливною втулкою, виконаною із засобами фіксації на пляшці, основу, встановлену в горловині контейнера, втулку, поєднану з гвинтовою кришкою, декоративний кожух, виконаний з можливістю поділу на дві частини, причому додатково містить індикаторне кільце, розташоване між втулкою і гвинтовою кришкою, і, зафіксоване в осьовому напрямку на зливний втулці, причому края декоративного кожуха загнуті в зазор, утворений між втулкою і індикаторним кільцем. UA 73155 U (54) ЗАКУПОРЮВАЛЬНИЙ ПРИСТРІЙ UA 73155 U UA 73155 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до закупорювальних пристроїв для контейнерів, переважно для пляшок з якісними спиртними напоями, що запобігають повторному їх наповненню, зокрема до таких пристроїв, що мають засоби індикації відкривання. Відомі широко описані у вітчизняних і зарубіжних джерелах інформації закупорювальні пристрої із засобами індикації відкупорювання, які вказують на те, що пляшка вже була відкрита. Серед відомих аналогів: "Закупорювальний вузол до пляшки для високоякісного алкогольного напою" за патентом РФ № 2232116 (МПК: B65D 41/34, опубл. 10.07.2004); "Закупорювальний пристрій" за патентом РФ № 2150417 (МПК: B65D 49/02, опубл. у 2000 році); "Запобіжна кришка до пляшки" за патентом Великобританії № 2158424 (МПК: B65D 55/08, опубл. 13.11.1985); "Пристрій для закривання пляшки з гарантійною пломбою" за патентом РФ № 2219114 (МПК: B65D 49/04, опубл. 20.12.2003). Відомі аналоги достатньо складні конструктивно, виготовлення їх елементів технологічно утруднене в умовах масового виробництва. Відомо також, що більшість з цих пристроїв не забезпечують виливання необхідної кількості рідини або якісне її виливання через багату кількість конструктивних елементів та недостатню відстань між ними. У більшості конструкцій як запірний елемент використовується куля, яка, як відомо, не має стійкого положення, у зв'язку з чим потрібні допоміжні елементи, які ускладнюють конструкцію та у ряді випадків обмежують вільне пересування елемента, необхідного для швидкого переходу з одного положення в інше. Як засоби індикації відкупорювання використовують запобіжні стрічки, відривні смужки, гарантійні пломби, які або є технологічно складними у виготовленні, або можуть бути відновлені. Внаслідок чого з'являється можливість повторної збірки стрічок, смужок до первинного стану після відкупорювання і використання пляшки для її повторного застосування при підробці високоякісного напою. Відома "Запобіжна кришка для пляшки" за патентом РФ на винахід № 2225337, МПК B65D 49/02, опубл. 10.03.2004 г., що містить гвинтову кришку, закріплену за допомогою різьблення на зовнішній втулці, з'єднаної ребрами з внутрішньої втулкою і з утворенням прохідних каналів, пружний елемент з пропускним отвором і виступами, створюючими відкриту зверху кільцеву порожнину з розташованою в ній нижньою частиною внутрішньої втулки з утворенням зазору між днищем і виступами пружного елемента. Є металевий кожух, закріплений на гвинтовій кришці, при цьому остання виконана по контуру з контрольним індикаторним вінчиком, а металевий кожух виконаний з двох дотичних частин, кромки яких завальцьовані в контрольний індикаторний вінчик з можливістю звільнення однієї із зазначених кромок при відверненні кришки. Проте у даної конструкції є той недолік, що після відкривання кришки відбувається часткове розвальцьовування нижньої кромки кожуха, куди є можливість повторно заправити індикаторний віночок після несанкціонованого розкриття пляшки. При низьких температурах зберігання та транспортування може відбуватися усадка і випадання полімерних деталей при вібрації, що викликає протікання рідини. Крім того, при частковому використанні знаходженої в пляшці рідини після її розкриття, гвинтова кришка не може бути щільно загвинчена повторно із-за звільненого індикаторного віночка, що призводить до ненадійного загвинчування пляшки повторно і витікання з неї рідини при зберіганні в похилому положенні. Найбільш близьким за технічною суттю є "закупорювальний пристрій" за патентом РФ на корисну модель № 107776, МПК B65D 49/00, опубл. 27.08.11 г. Закупорювальний пристрій містить гвинтову кришку з ущільнюючим засобом і засобом індикації розтину, закріплену за допомогою різьби на зливний втулці, виконаною із засобами фіксації на пляшці, декоративний кожух, розділений на дві частини, при цьому засіб індикації розтину виконаний у вигляді кільцевої індикаторної ділянки, з'єднаної ослабленим з'єднанням з гвинтовою кришкою, а між гвинтовою кришкою і верхньою частиною декоративного кожуха розташований ковпачок, причому зазначений ковпачок і гвинтова кришка забезпечені засобами блокування переміщення в осьовому і радіальному напрямку верхньої частини кожуха одночасно з ковпачком щодо гвинтової кришки в початковій стадії розкриття на деяку відстань з утворенням видимої індикаторної ділянки, а також з можливістю передачі крутного моменту гвинтовий кришці при подальшому продовженні процесу розтину. Цей пристрій має складну конструкцію за рахунок виконання засобів блокування переміщення в осьовому і радіальному напрямку верхньої частини кожуха одночасно з ковпачком щодо гвинтової кришки в початковій стадії розтину, у зв'язку з чим недостатня надійність роботи виробу при відносно складній процедурі складання виробу і установки виробу на пляшку, а також обмежені технологічні можливості нанесення засобів ідентифікації на індикаторне кільце. 1 UA 73155 U 5 10 15 20 25 30 35 40 45 50 55 Задачею корисної моделі є розробка більш простої і надійної конструкції закупорювального ковпачка із засобами індикації розтину, а також розширення технологічних можливостей в області нанесення декоративних написів, забезпечуючи високу продуктивність, надійну фіксацію деталей, а також зберігаючи надійну герметичність закупорювання при повторному закритті. Поставлена задача вирішується тим, що закупорювальний пристрій містить гвинтову кришку з кільцевим ущільнювальним засобом і зовнішнім еластичним буртиком, поєднану із зливною втулкою, виконаною із засобами фіксації на пляшці, основу, встановлену в горловині контейнера, втулку, поєднану з гвинтовою кришкою, декоративний кожух, виконаний з можливістю поділу на дві частини, при цьому пристрій додатково містить індикаторне кільце, розташоване між втулкою і гвинтовою кришкою, і зафіксоване в осьовому напрямку на зливний втулці, причому края декоративного кожуха загнуті в зазор, утворений між втулкою і індикаторним кільцем. Переважно на поверхню індикаторного кільця можуть бути нанесені засоби ідентифікації. Переважно в нижній частині індикаторного кільця виконаний кільцевий виступ. Переважно на внутрішній поверхні кільцевого виступу індикаторного кільця виконаний ущільнювальний буртик з можливістю фіксації на зливній втулці в осьовому напрямку. Виконання індикаторного кільця у вигляді окремої деталі розширює технологічні можливості виробу, дозволяючи виконувати його з необхідного матеріалу, забезпечуючи тим самим нанесення засобів ідентифікації різними методами, наприклад лазерним гравіруванням. Можливість здійснення корисної моделі, охарактеризованою наведеною вище сукупністю ознак, а також можливість її реалізації може бути підтверджена описом конструкції закупорювального пристрою, виконаного відповідно до цього технічного рішення. Опис конструкції пояснюється графічними матеріалами, на яких зображено наступне: На фіг. 1 представлений загальний вид закупорювального пристрою з частковим розрізом до розтину. На фіг. 2 - загальний вид закупорювального пристрою в розібраному стані. На фіг. 3 - загальний вид з частковим розрізом після розтину, повторно закупорено. Закупорювальний пристрій містить гвинтову кришку 1, зливну втулку 2, поєднану з гвинтовою кришкою 1, втулку 3, декоративний кожух 4, що складається з двох частин 5,6, основа 7 і індикаторне кільце 8. Гвинтова кришка 1 закріплена за допомогою внутрішньої різьби на зливний втулці 2, на внутрішній торцевій поверхні кришки є ущільнювальні засіб 9 у вигляді кільцевого виступу, який виконаний подовженим для забезпечення герметичності при повторному закупорюванні. На нижній бічній поверхні кришки є зовнішній еластичний буртик 10 (фіг. 2). На внутрішній поверхні кришки 1 виконана різьба 11, а на зовнішній поверхні виконані осьові ребра 12. Зливна втулка 2 виконана із зовнішнім різьбленням 13, взаємодіє з різьбою 11 гвинтовий кришки 1. Зазначена втулка має засоби фіксації на пляшці 14, які вступають у з'єднання з ребрами горловини пляшки, не даючи пристрою провертатися. Втулка 3 встановлена на гвинтовий кришці 1 за допомогою осьових виступів 15, виконаних на внутрішній поверхні (фіг. 2) з можливістю фіксації в осьовому і радіальному напрямку. Основа 7 герметично встановлена в горловині пляшки за допомогою ущільнювальних елементів 16 і з'єднана із зливною втулкою 2. Індикаторне кільце 8 має в нижній частині кільцевий виступ 17, на внутрішній поверхні якого виконаний кільцевий буртик 18 для фіксації на зливній втулці 2 в осьовому напрямку. Верхня частина індикаторного кільця 8 фіксується між гвинтовою кришкою 1 і втулкою 3. На поверхню індикаторного кільця можуть бути нанесені засоби ідентифікації: декоративні малюнки, написи та інші засоби індивідуалізації, наприклад методом лазерного гравіювання. Декоративний кожух 4 встановлений на втулці 3 і зливній втулці 2 шляхом механічної посадки або адгезивної, на бічній поверхні декоративного кожуха в районі розташування індикаторного кільця 8 виконаний суцільний розріз з можливістю поділу кожуха на дві частини верхню 5 і нижню 6, формуючи при цьому загнуті краї відповідно 19, 20. Гвинтові кришка 1 може бути забарвлена в колір, що контрастує з кольором декоративного кожуха 4. Декоративний кожух може бути виконаний з металу, переважно алюмінієвої фольги. Під час першого відкривання контейнера верхня частина 5 кожуха 4 разом з втулкою 3 і гвинтовою кришкою 1 відгвинчується із зливною втулки 2, при цьому зовнішній еластичний буртик 10 кришки 1 виходить з під індикаторного кільця 8 завдяки своїй еластичності, приймаючи свою первісну форму. Індикаторне кільце 8 зафіксовано при цьому на зливний втулці 2. 2 UA 73155 U 5 10 При повторному закриванні зовнішній еластичний буртик 10 входить в зіткнення з верхньою торцевою поверхнею індикаторного кільця 8 і не дає можливості далі рухатися верхній частині 5 кожуха 4, тобто кільце більше не закривається декоративним корпусом, як це було до першого розтину. При цьому може забезпечуватися подвійна індикація розтину: індикаторне кільце 8 і зовнішній еластичний буртик 10. При цьому кільцевий ущільнювальний засіб 9 кришки 1 ущільнює контейнер як до розтину, так і у повторному закупорюванні. Пропонований закупорювальний пристрій виконаний з усіма деталями як один блок, може транспортуватися окремо, і призначений для установки на пляшці. Закупорювання пляшки виконується натисканням зверху вниз за допомогою закупорювальної машини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Закупорювальний пристрій, що містить гвинтову кришку з кільцевим ущільнювальним засобом і зовнішнім еластичним буртиком, поєднану із зливною втулкою, виконаної із засобами фіксації на пляшці, основа, встановлена в горловині контейнера, втулку, поєднану з гвинтовою кришкою, декоративний кожух, виконаний з можливістю поділу на дві частини, який відрізняється тим, що додатково містить індикаторне кільце, розташоване між втулкою і гвинтовою кришкою, і, зафіксоване в осьовому напрямку на зливний втулці, причому края декоративного кожуха загнуті в зазор, утворений між втулкою і індикаторним кільцем. 2. Закупорювальний пристрій за п. 1, який відрізняється тим, що на поверхню індикаторного кільця можуть бути нанесені засоби ідентифікації. 3. Закупорювальний пристрій за п. 1, який відрізняється тим, що в нижній частині індикаторного кільця виконаний кільцевий виступ. 4. Закупорювальний пристрій за п. 3, який відрізняється тим, що на внутрішній поверхні кільцевого виступу індикаторного кільця виконаний ущільнювальний буртик з можливістю фіксації із зливною втулкою в осьовому напрямку. 3 UA 73155 U 4 UA 73155 U 5 UA 73155 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
