Пристрій для опломбування

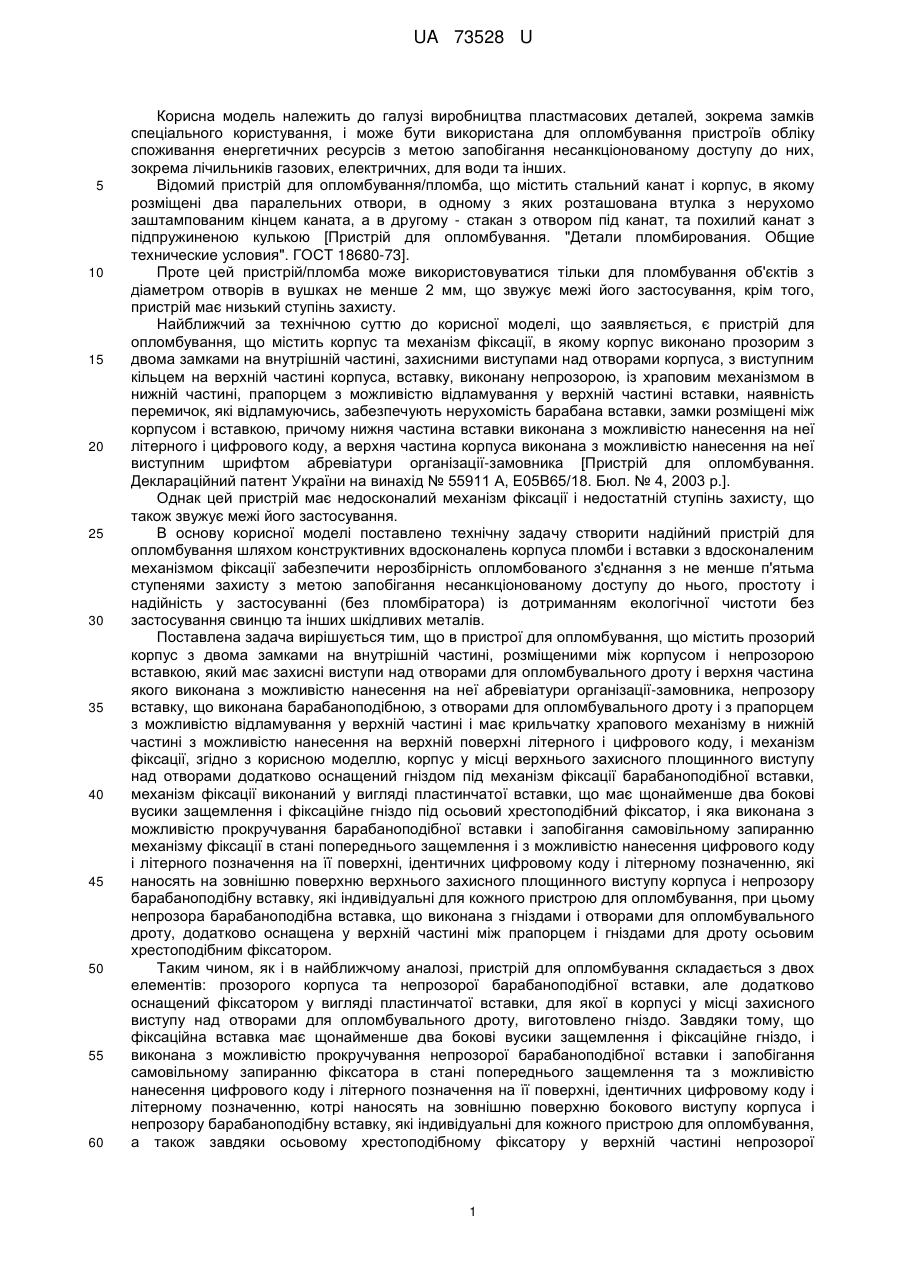

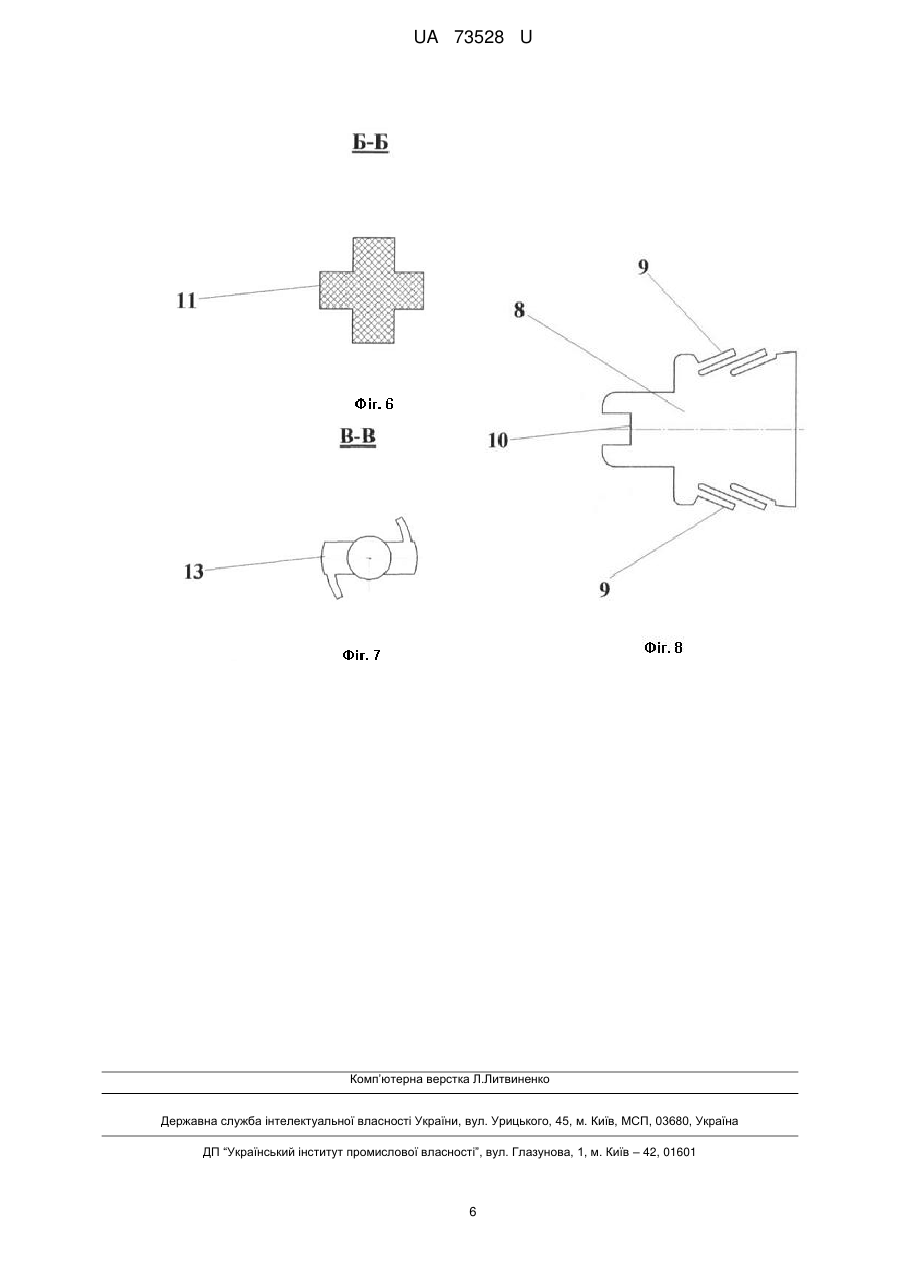

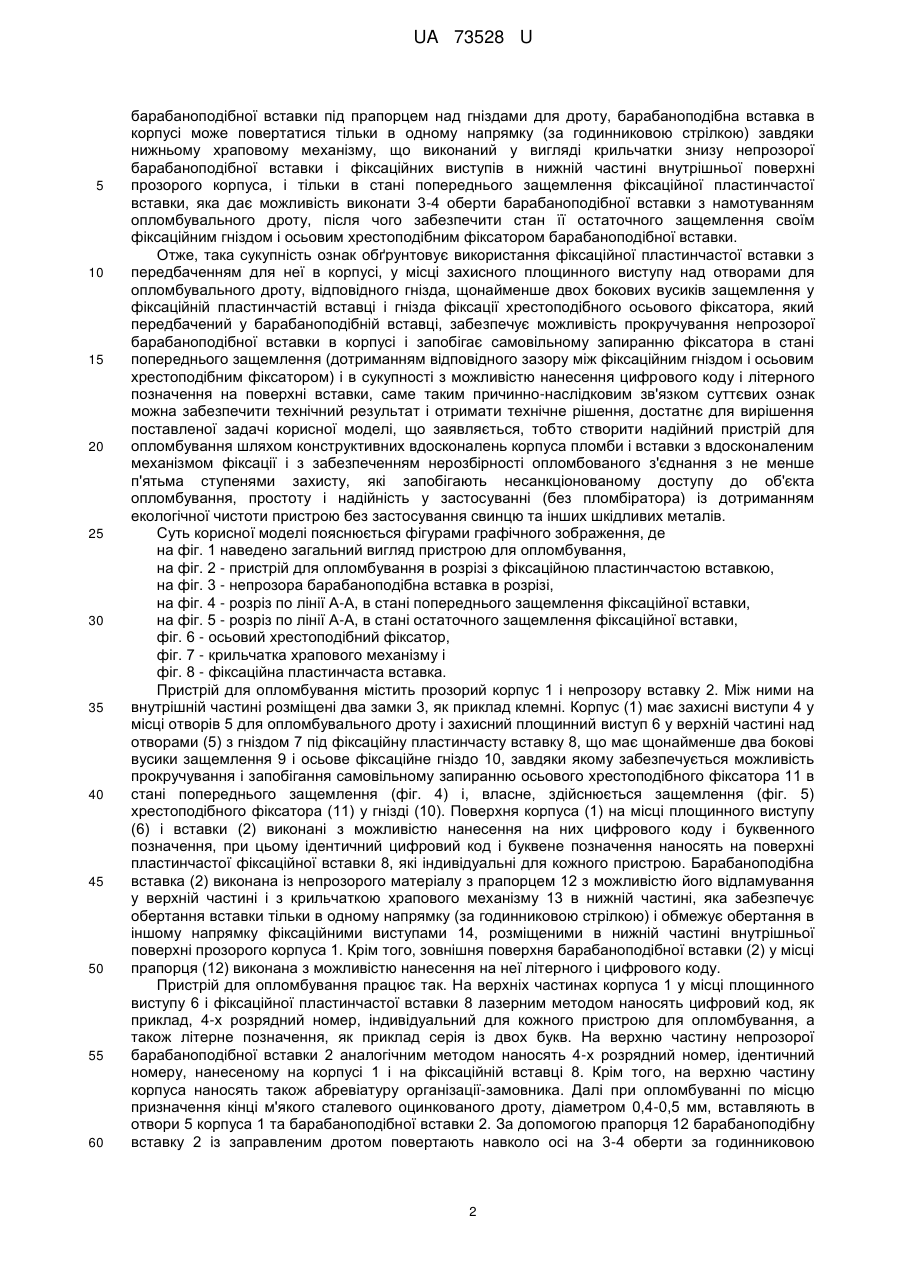

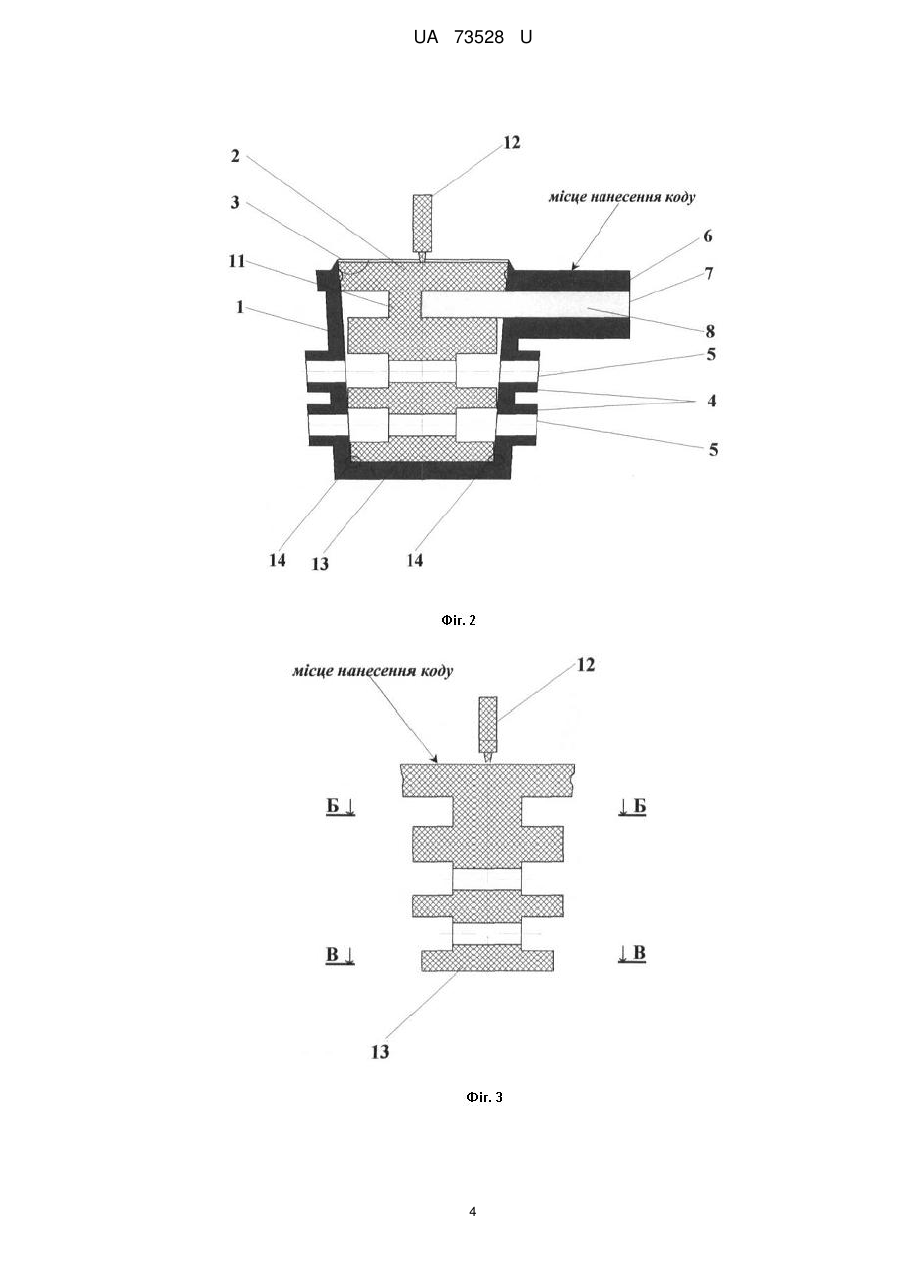

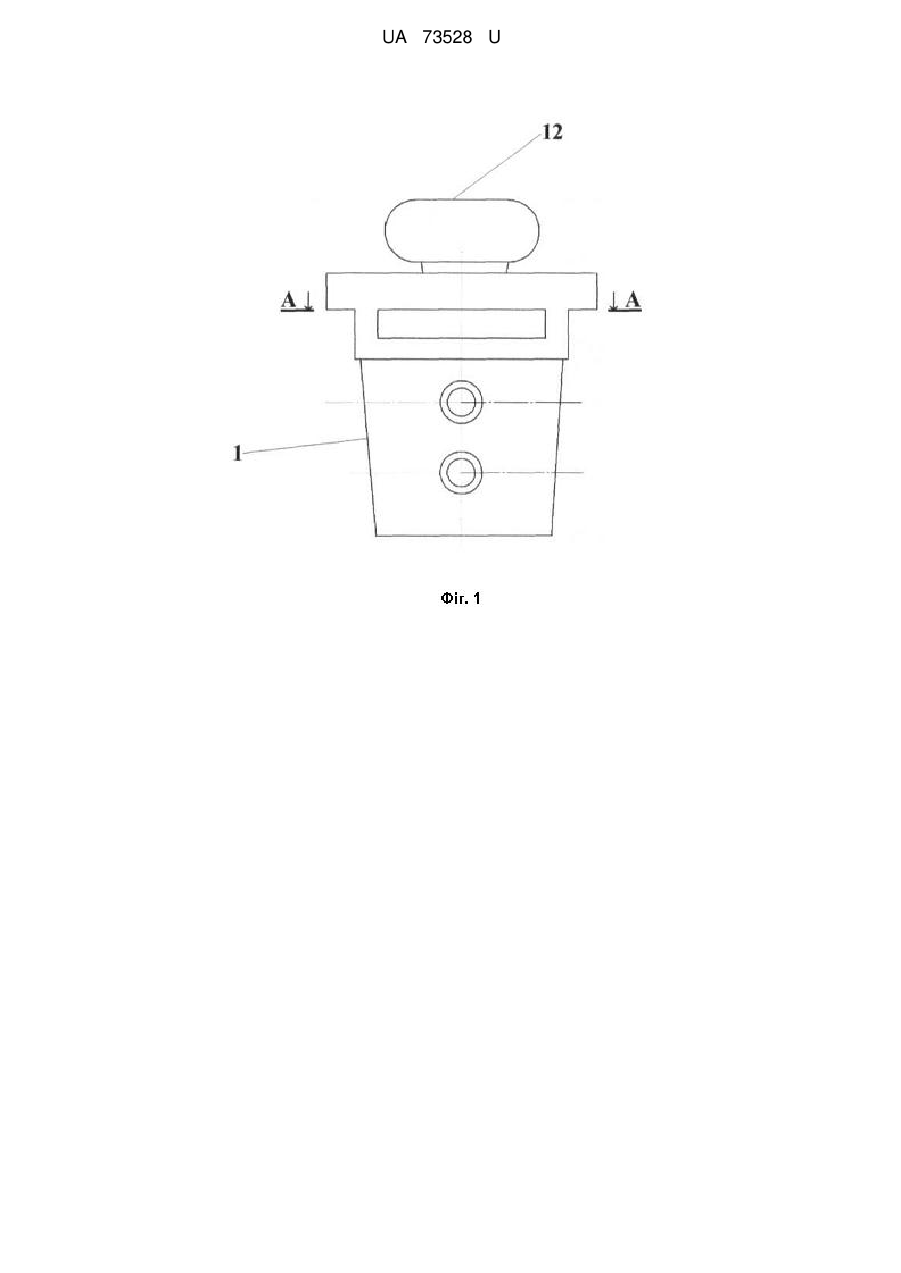

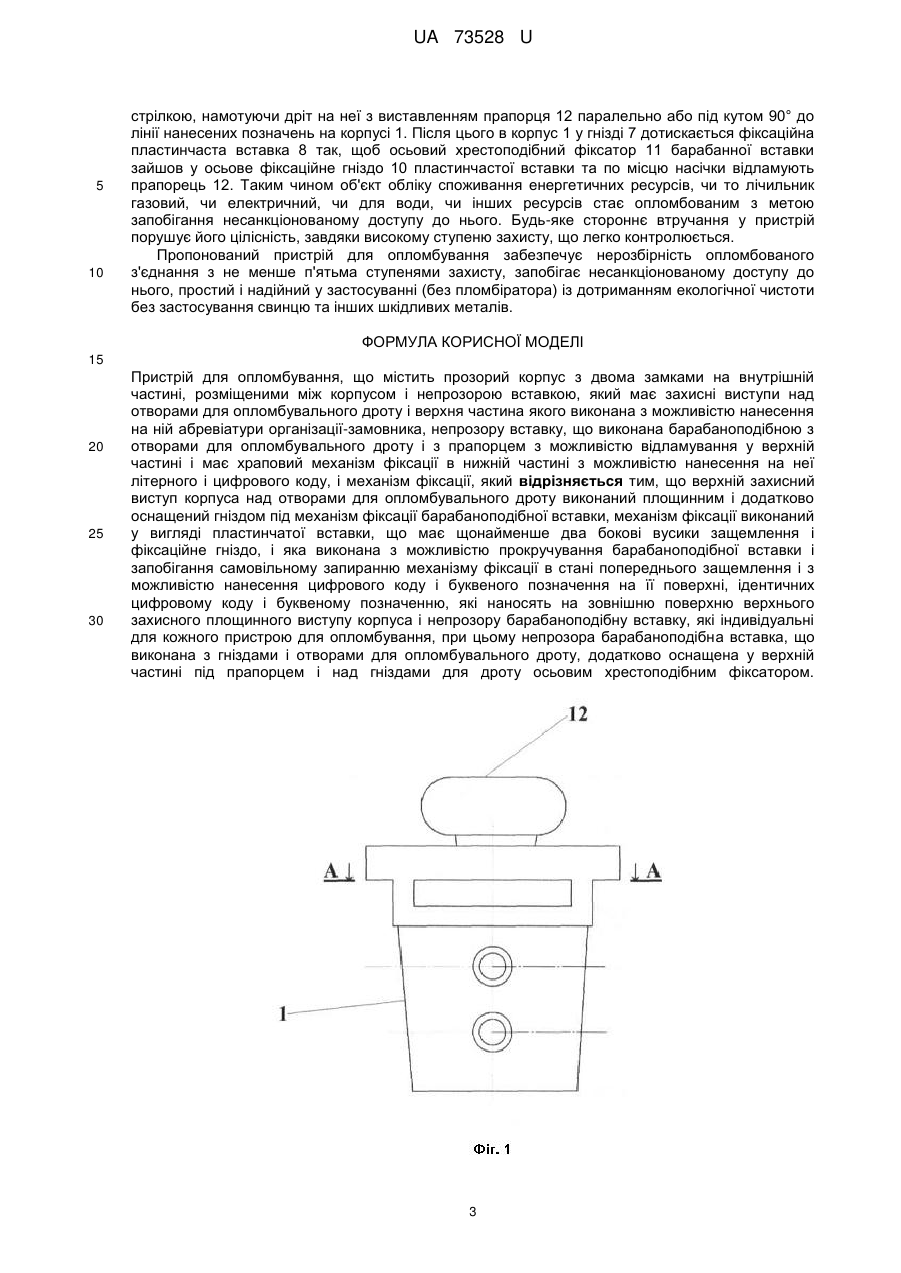

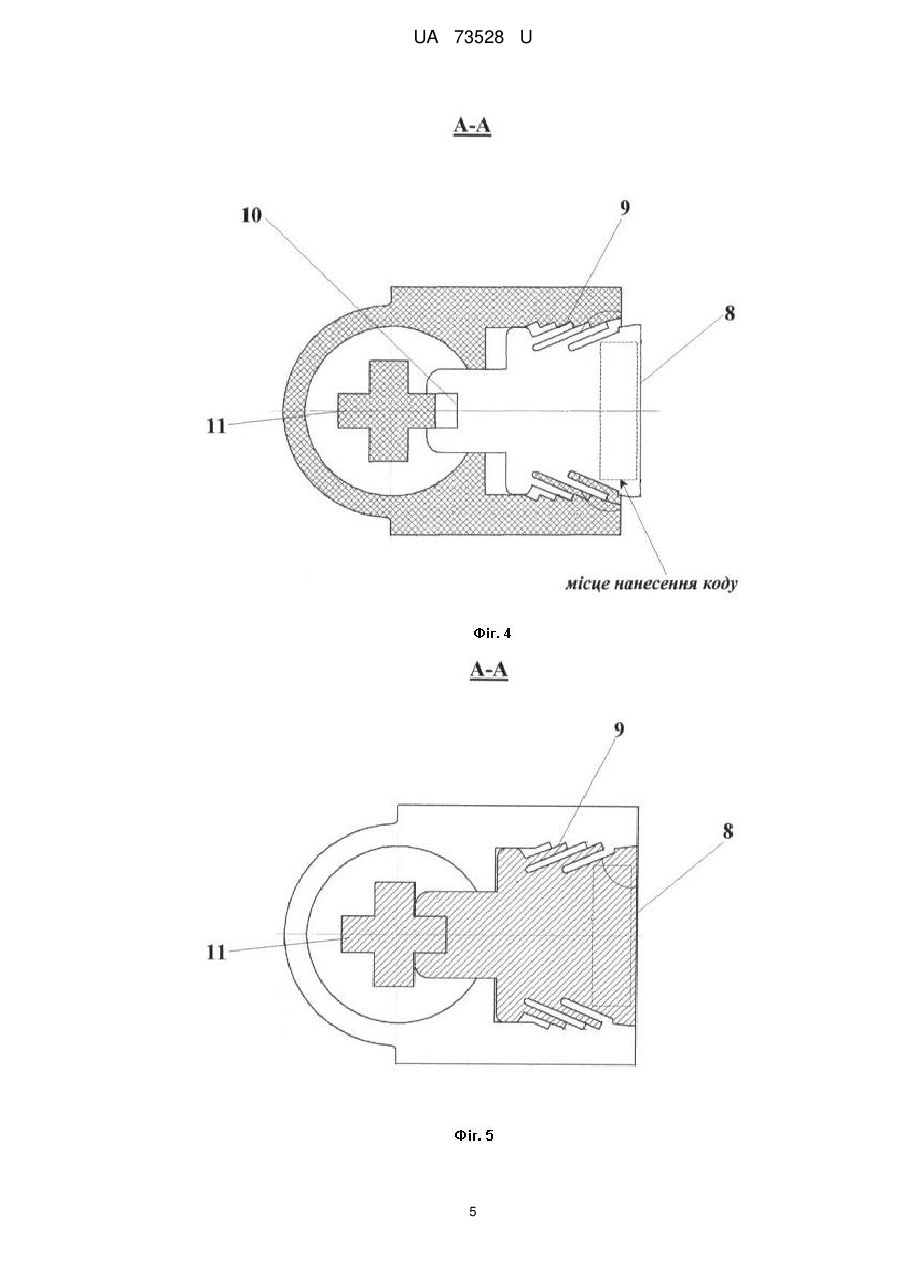

Реферат: UA 73528 U UA 73528 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі виробництва пластмасових деталей, зокрема замків спеціального користування, і може бути використана для опломбування пристроїв обліку споживання енергетичних ресурсів з метою запобігання несанкціонованому доступу до них, зокрема лічильників газових, електричних, для води та інших. Відомий пристрій для опломбування/пломба, що містить стальний канат і корпус, в якому розміщені два паралельних отвори, в одному з яких розташована втулка з нерухомо заштампованим кінцем каната, а в другому - стакан з отвором під канат, та похилий канат з підпружиненою кулькою [Пристрій для опломбування. "Детали пломбирования. Общие технические условия". ГОСТ 18680-73]. Проте цей пристрій/пломба може використовуватися тільки для пломбування об'єктів з діаметром отворів в вушках не менше 2 мм, що звужує межі його застосування, крім того, пристрій має низький ступінь захисту. Найближчий за технічною суттю до корисної моделі, що заявляється, є пристрій для опломбування, що містить корпус та механізм фіксації, в якому корпус виконано прозорим з двома замками на внутрішній частині, захисними виступами над отворами корпуса, з виступним кільцем на верхній частині корпуса, вставку, виконану непрозорою, із храповим механізмом в нижній частині, прапорцем з можливістю відламування у верхній частині вставки, наявність перемичок, які відламуючись, забезпечують нерухомість барабана вставки, замки розміщені між корпусом і вставкою, причому нижня частина вставки виконана з можливістю нанесення на неї літерного і цифрового коду, а верхня частина корпуса виконана з можливістю нанесення на неї виступним шрифтом абревіатури організації-замовника [Пристрій для опломбування. Деклараційний патент України на винахід № 55911 А, Е05В65/18. Бюл. № 4, 2003 р.]. Однак цей пристрій має недосконалий механізм фіксації і недостатній ступінь захисту, що також звужує межі його застосування. В основу корисної моделі поставлено технічну задачу створити надійний пристрій для опломбування шляхом конструктивних вдосконалень корпуса пломби і вставки з вдосконаленим механізмом фіксації забезпечити нерозбірність опломбованого з'єднання з не менше п'ятьма ступенями захисту з метою запобігання несанкціонованому доступу до нього, простоту і надійність у застосуванні (без пломбіратора) із дотриманням екологічної чистоти без застосування свинцю та інших шкідливих металів. Поставлена задача вирішується тим, що в пристрої для опломбування, що містить прозорий корпус з двома замками на внутрішній частині, розміщеними між корпусом і непрозорою вставкою, який має захисні виступи над отворами для опломбувального дроту і верхня частина якого виконана з можливістю нанесення на неї абревіатури організації-замовника, непрозору вставку, що виконана барабаноподібною, з отворами для опломбувального дроту і з прапорцем з можливістю відламування у верхній частині і має крильчатку храпового механізму в нижній частині з можливістю нанесення на верхній поверхні літерного і цифрового коду, і механізм фіксації, згідно з корисною моделлю, корпус у місці верхнього захисного площинного виступу над отворами додатково оснащений гніздом під механізм фіксації барабаноподібної вставки, механізм фіксації виконаний у вигляді пластинчатої вставки, що має щонайменше два бокові вусики защемлення і фіксаційне гніздо під осьовий хрестоподібний фіксатор, і яка виконана з можливістю прокручування барабаноподібної вставки і запобігання самовільному запиранню механізму фіксації в стані попереднього защемлення і з можливістю нанесення цифрового коду і літерного позначення на її поверхні, ідентичних цифровому коду і літерному позначенню, які наносять на зовнішню поверхню верхнього захисного площинного виступу корпуса і непрозору барабаноподібну вставку, які індивідуальні для кожного пристрою для опломбування, при цьому непрозора барабаноподібна вставка, що виконана з гніздами і отворами для опломбувального дроту, додатково оснащена у верхній частині між прапорцем і гніздами для дроту осьовим хрестоподібним фіксатором. Таким чином, як і в найближчому аналозі, пристрій для опломбування складається з двох елементів: прозорого корпуса та непрозорої барабаноподібної вставки, але додатково оснащений фіксатором у вигляді пластинчатої вставки, для якої в корпусі у місці захисного виступу над отворами для опломбувального дроту, виготовлено гніздо. Завдяки тому, що фіксаційна вставка має щонайменше два бокові вусики защемлення і фіксаційне гніздо, і виконана з можливістю прокручування непрозорої барабаноподібної вставки і запобігання самовільному запиранню фіксатора в стані попереднього защемлення та з можливістю нанесення цифрового коду і літерного позначення на її поверхні, ідентичних цифровому коду і літерному позначенню, котрі наносять на зовнішню поверхню бокового виступу корпуса і непрозору барабаноподібну вставку, які індивідуальні для кожного пристрою для опломбування, а також завдяки осьовому хрестоподібному фіксатору у верхній частині непрозорої 1 UA 73528 U 5 10 15 20 25 30 35 40 45 50 55 60 барабаноподібної вставки під прапорцем над гніздами для дроту, барабаноподібна вставка в корпусі може повертатися тільки в одному напрямку (за годинниковою стрілкою) завдяки нижньому храповому механізму, що виконаний у вигляді крильчатки знизу непрозорої барабаноподібної вставки і фіксаційних виступів в нижній частині внутрішньої поверхні прозорого корпуса, і тільки в стані попереднього защемлення фіксаційної пластинчастої вставки, яка дає можливість виконати 3-4 оберти барабаноподібної вставки з намотуванням опломбувального дроту, після чого забезпечити стан її остаточного защемлення своїм фіксаційним гніздом і осьовим хрестоподібним фіксатором барабаноподібної вставки. Отже, така сукупність ознак обґрунтовує використання фіксаційної пластинчастої вставки з передбаченням для неї в корпусі, у місці захисного площинного виступу над отворами для опломбувального дроту, відповідного гнізда, щонайменше двох бокових вусиків защемлення у фіксаційній пластинчастій вставці і гнізда фіксації хрестоподібного осьового фіксатора, який передбачений у барабаноподібній вставці, забезпечує можливість прокручування непрозорої барабаноподібної вставки в корпусі і запобігає самовільному запиранню фіксатора в стані попереднього защемлення (дотриманням відповідного зазору між фіксаційним гніздом і осьовим хрестоподібним фіксатором) і в сукупності з можливістю нанесення цифрового коду і літерного позначення на поверхні вставки, саме таким причинно-наслідковим зв'язком суттєвих ознак можна забезпечити технічний результат і отримати технічне рішення, достатнє для вирішення поставленої задачі корисної моделі, що заявляється, тобто створити надійний пристрій для опломбування шляхом конструктивних вдосконалень корпуса пломби і вставки з вдосконаленим механізмом фіксації і з забезпеченням нерозбірності опломбованого з'єднання з не менше п'ятьма ступенями захисту, які запобігають несанкціонованому доступу до об'єкта опломбування, простоту і надійність у застосуванні (без пломбіратора) із дотриманням екологічної чистоти пристрою без застосування свинцю та інших шкідливих металів. Суть корисної моделі пояснюється фігурами графічного зображення, де на фіг. 1 наведено загальний вигляд пристрою для опломбування, на фіг. 2 - пристрій для опломбування в розрізі з фіксаційною пластинчастою вставкою, на фіг. 3 - непрозора барабаноподібна вставка в розрізі, на фіг. 4 - розріз по лінії А-А, в стані попереднього защемлення фіксаційної вставки, на фіг. 5 - розріз по лінії А-А, в стані остаточного защемлення фіксаційної вставки, фіг. 6 - осьовий хрестоподібний фіксатор, фіг. 7 - крильчатка храпового механізму і фіг. 8 - фіксаційна пластинчаста вставка. Пристрій для опломбування містить прозорий корпус 1 і непрозору вставку 2. Між ними на внутрішній частині розміщені два замки 3, як приклад клемні. Корпус (1) має захисні виступи 4 у місці отворів 5 для опломбувального дроту і захисний площинний виступ 6 у верхній частині над отворами (5) з гніздом 7 під фіксаційну пластинчасту вставку 8, що має щонайменше два бокові вусики защемлення 9 і осьове фіксаційне гніздо 10, завдяки якому забезпечується можливість прокручування і запобігання самовільному запиранню осьового хрестоподібного фіксатора 11 в стані попереднього защемлення (фіг. 4) і, власне, здійснюється защемлення (фіг. 5) хрестоподібного фіксатора (11) у гнізді (10). Поверхня корпуса (1) на місці площинного виступу (6) і вставки (2) виконані з можливістю нанесення на них цифрового коду і буквенного позначення, при цьому ідентичний цифровий код і буквене позначення наносять на поверхні пластинчастої фіксаційної вставки 8, які індивідуальні для кожного пристрою. Барабаноподібна вставка (2) виконана із непрозорого матеріалу з прапорцем 12 з можливістю його відламування у верхній частині і з крильчаткою храпового механізму 13 в нижній частині, яка забезпечує обертання вставки тільки в одному напрямку (за годинниковою стрілкою) і обмежує обертання в іншому напрямку фіксаційними виступами 14, розміщеними в нижній частині внутрішньої поверхні прозорого корпуса 1. Крім того, зовнішня поверхня барабаноподібної вставки (2) у місці прапорця (12) виконана з можливістю нанесення на неї літерного і цифрового коду. Пристрій для опломбування працює так. На верхніх частинах корпуса 1 у місці площинного виступу 6 і фіксаційної пластинчастої вставки 8 лазерним методом наносять цифровий код, як приклад, 4-х розрядний номер, індивідуальний для кожного пристрою для опломбування, а також літерне позначення, як приклад серія із двох букв. На верхню частину непрозорої барабаноподібної вставки 2 аналогічним методом наносять 4-х розрядний номер, ідентичний номеру, нанесеному на корпусі 1 і на фіксаційній вставці 8. Крім того, на верхню частину корпуса наносять також абревіатуру організації-замовника. Далі при опломбуванні по місцю призначення кінці м'якого сталевого оцинкованого дроту, діаметром 0,4-0,5 мм, вставляють в отвори 5 корпуса 1 та барабаноподібної вставки 2. За допомогою прапорця 12 барабаноподібну вставку 2 із заправленим дротом повертають навколо осі на 3-4 оберти за годинниковою 2 UA 73528 U 5 10 стрілкою, намотуючи дріт на неї з виставленням прапорця 12 паралельно або під кутом 90° до лінії нанесених позначень на корпусі 1. Після цього в корпус 1 у гнізді 7 дотискається фіксаційна пластинчаста вставка 8 так, щоб осьовий хрестоподібний фіксатор 11 барабанної вставки зайшов у осьове фіксаційне гніздо 10 пластинчастої вставки та по місцю насічки відламують прапорець 12. Таким чином об'єкт обліку споживання енергетичних ресурсів, чи то лічильник газовий, чи електричний, чи для води, чи інших ресурсів стає опломбованим з метою запобігання несанкціонованому доступу до нього. Будь-яке стороннє втручання у пристрій порушує його цілісність, завдяки високому ступеню захисту, що легко контролюється. Пропонований пристрій для опломбування забезпечує нерозбірність опломбованого з'єднання з не менше п'ятьма ступенями захисту, запобігає несанкціонованому доступу до нього, простий і надійний у застосуванні (без пломбіратора) із дотриманням екологічної чистоти без застосування свинцю та інших шкідливих металів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 Пристрій для опломбування, що містить прозорий корпус з двома замками на внутрішній частині, розміщеними між корпусом і непрозорою вставкою, який має захисні виступи над отворами для опломбувального дроту і верхня частина якого виконана з можливістю нанесення на ній абревіатури організації-замовника, непрозору вставку, що виконана барабаноподібною з отворами для опломбувального дроту і з прапорцем з можливістю відламування у верхній частині і має храповий механізм фіксації в нижній частині з можливістю нанесення на неї літерного і цифрового коду, і механізм фіксації, який відрізняється тим, що верхній захисний виступ корпуса над отворами для опломбувального дроту виконаний площинним і додатково оснащений гніздом під механізм фіксації барабаноподібної вставки, механізм фіксації виконаний у вигляді пластинчатої вставки, що має щонайменше два бокові вусики защемлення і фіксаційне гніздо, і яка виконана з можливістю прокручування барабаноподібної вставки і запобігання самовільному запиранню механізму фіксації в стані попереднього защемлення і з можливістю нанесення цифрового коду і буквеного позначення на її поверхні, ідентичних цифровому коду і буквеному позначенню, які наносять на зовнішню поверхню верхнього захисного площинного виступу корпуса і непрозору барабаноподібну вставку, які індивідуальні для кожного пристрою для опломбування, при цьому непрозора барабаноподібна вставка, що виконана з гніздами і отворами для опломбувального дроту, додатково оснащена у верхній частині під прапорцем і над гніздами для дроту осьовим хрестоподібним фіксатором. 3 UA 73528 U 4 UA 73528 U 5 UA 73528 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
