Пристрій для опломбування

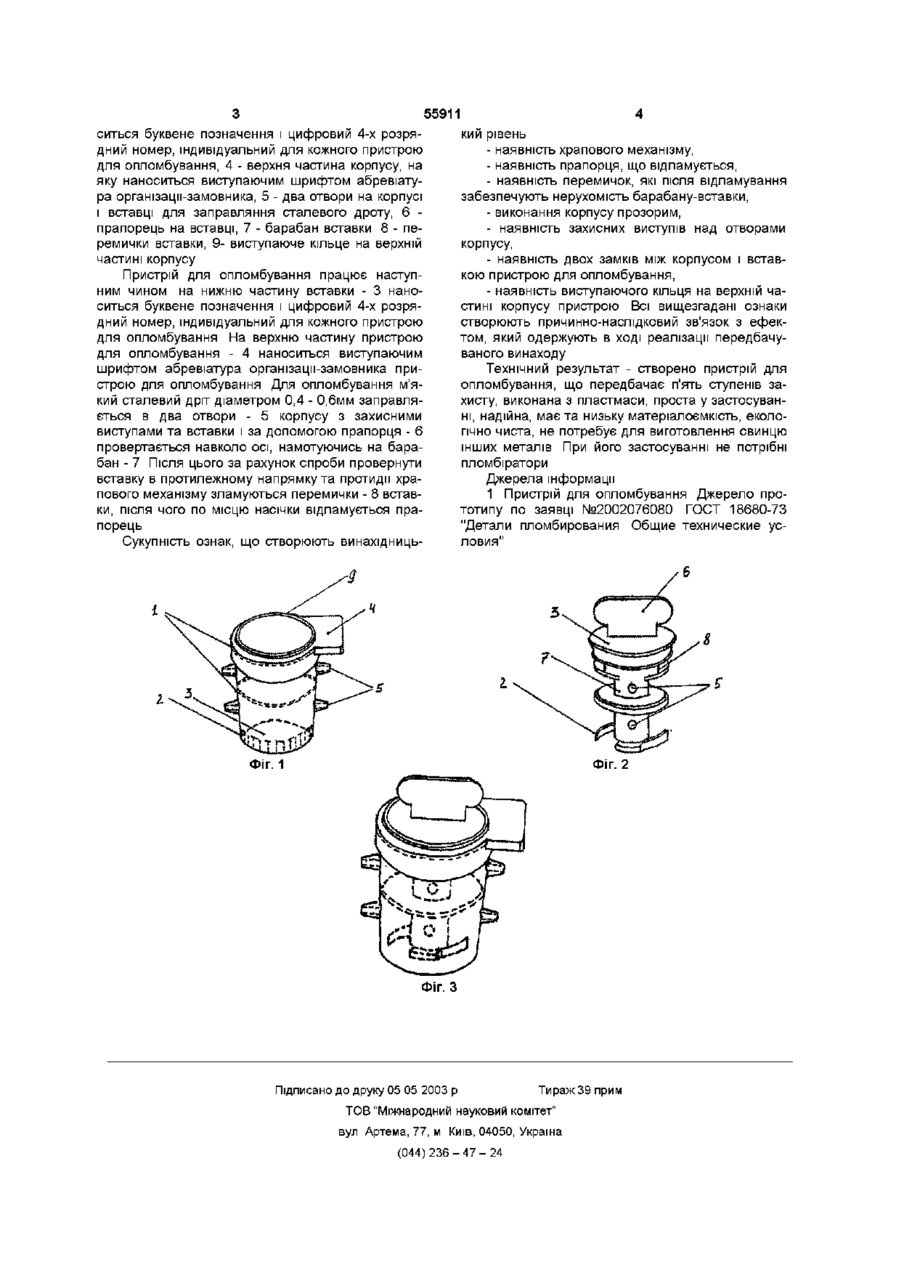

Пристрій для опломбування, який містить корпус та механізм фіксації, який відрізняється тим, що корпус виконано прозорим з двома замками на внутрішній частині, захисними виступами над отворами корпусу, з виступним кільцем на верхній частині корпусу, вставку виконано непрозорою, із храповим механізмом в нижній частині, прапорцем з можливістю відламування у верхній частині вставки, наявність перемичок, які відламуючись, забезпечують нерухомість барабана вставки, замки розміщено між корпусом і вставкою, причому нижня частина вставки виконана з можливістю нанесення на неї буквеного і цифрового коду, а верхня частина корпусу виконана з можливістю нанесення на неї виступним шрифтом абревіатури організацм-замовника Винахід відноситься до галузі виробництва пластмасових деталей і може бути використаний для опломбування різних об'єктів, наприклад ЛІЧИЛЬНИКІВ газових, електричних, для води, з метою несанкціонованого доступу до останніх Відомий замково-пломбувальний пристрій, що містить стальний канат, пломбу-шайбута корпус, в якому розташовано механізм фіксації каната, що являє собою сеператор з рівномірно розміщеними по колу кульками, пружину та кришку з отвором під вихід канату Кульки, рухаючись одночасно з підпружиненим сепаратором по похилій поверхні отвору корпусу, заклинюють канат і не дають можливості витягнути його при спробі несанкціонованого відкриття пристрою [Патент України №292К, опубл бюл № 1 від 26 02 99] Недоліками вказаного аналогу є те, що замово-пломбувальний пристрій застосовується тільки для об'єктів з діаметром отворів у вушках більше 6мм, крім того пристрій немає жодного ступеня захисту Найближчим по технічній сутності до винаходу, що заявляється вибрано пломбу, яка містить стальний канат і корпус, в якому розміщені два паралельних отвори, в одному з яких розташована втулка з нерухомо заштампованим кінцем каната, в другому - стакан з отвором під канат, та похилий канат з підпружиненою кулькою, [1] Недоліками вказаного прототипу є те, що дана пломба може використовуватись тільки для пломбування об'єктів з діаметром отворів в вушках не менше 2мм, крім того пристрій немає жодного ступеня захисту Технічне завдання - створити пристрій для опломбування, шляхом виконання пломби з нерозбірним з'єднанням, що передбачає п'ять ступенів захисту, виконана з пластмаси, проста у застосуванні (не потребує пломбіратора) надійна, має низьку матеріалоємкість, екологічно чиста, не потребує для виготовлення свинцю та інших металів Поставлене технічне завдання вирішується пристроєм для опломбування, що складається з двох елементів корпусу та вставки Корпус виготовлено з прозорої пластмаси, вставка з пластмаси чорного чи іншого непрозорого кольору ЩІЛЬНІСТЬ з'єднання вставки та корпусу забезпечується за рахунок 2-х замків, розміщених у внутрішній частині корпусу пристрою для опломбування, вставка в корпусі повертається тільки в одному напрямку (за годинниковою стрілкою) завдяки храповому механізму На нижній частині корпусу та верхній частині вставки наноситься буквене позначення і цифровий 4-х розрядний номер, індивідуальний для кожного пристрою для опломбування На верхню частину корпусу наноситься виступаючим шрифтом абревіатура організацмзамовника пристрою для опломбування Суть винаходу пояснюється фігурами графічного зображення, де на фіг 1 - корпус пристрою для опломбування - загальний вигляд, на фіг 2 загальний вигляд вставки пристрою для опломбування, на фіг 3 - пристрій для опломбування у зібраному вигляді, причому 1 - два замки розміщені у внутрішній частині корпусу пристрою для опломбування , 2 - храповий механізм, 3 - нижня частина корпусу та верхня частина вставки, на які нано ю ю 55911 ситься буквене позначення і цифровий 4-х розрядний номер, індивідуальний для кожного пристрою для опломбування, 4 - верхня частина корпусу, на яку наноситься виступаючим шрифтом абревіатура організацм-замовника, 5 - два отвори на корпусі і вставці для заправляння сталевого дроту, 6 прапорець на вставці, 7 - барабан вставки 8 - перемички вставки, 9- виступаюче кільце на верхній частині корпусу Пристрій для опломбування працює наступним чином на нижню частину вставки - 3 наноситься буквене позначення і цифровий 4-х розрядний номер, індивідуальний для кожного пристрою для опломбування На верхню частину пристрою для опломбування - 4 наноситься виступаючим шрифтом абревіатура організацм-замовника пристрою для опломбування Для опломбування м'який сталевий дріт діаметром 0,4 - 0,6мм заправляється в два отвори - 5 корпусу з захисними виступами та вставки і за допомогою прапорця - 6 провертається навколо осі, намотуючись на барабан - 7 Після ЦЬОГО за рахунок спроби провернути вставку в протилежному напрямку та протидії храпового механізму зламуються перемички - 8 вставки, після чого по місцю насічки відламується прапорець Сукупність ознак, що створюють винахідниць кий рівень - наявність храпового механізму, - наявність прапорця, що відламується, - наявність перемичок, які після відламування забезпечують нерухомість барабану-вставки, - виконання корпусу прозорим, - наявність захисних виступів над отворами корпусу, - наявність двох замків між корпусом і вставкою пристрою для опломбування, - наявність виступаючого кільця на верхній частині корпусу пристрою Всі вищезгадані ознаки створюють причинно-наслідковий зв'язок з ефектом, який одержують в ході реалізації передбачуваного винаходу Технічний результат - створено пристрій для опломбування, що передбачає п'ять ступенів захисту, виконана з пластмаси, проста у застосуванні, надійна, має та низьку матеріалоємкість, екологічно чиста, не потребує для виготовлення свинцю інших металів При його застосуванні не потрібні пломбіратори Джерела інформації 1 Пристрій для опломбування Джерело прототипу по заявці №2002076080 ГОСТ 18680-73 "Детали пломбирования Общие технические условия" Фіг. 1 Фіг. 2 Фіг. З Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
