Електротерапевтичний прилад та спосіб для лікування, переважно людського організму, електричними струмами

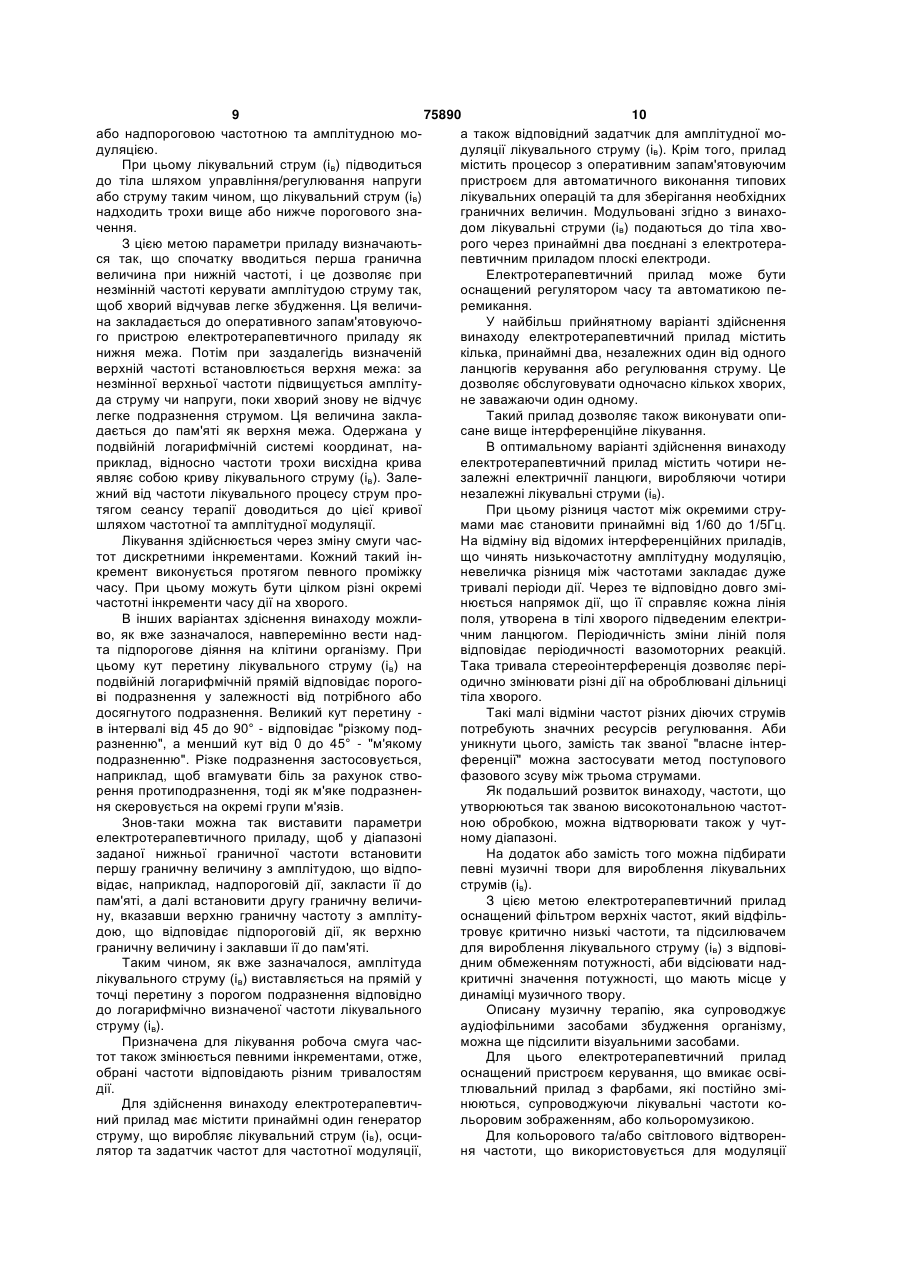

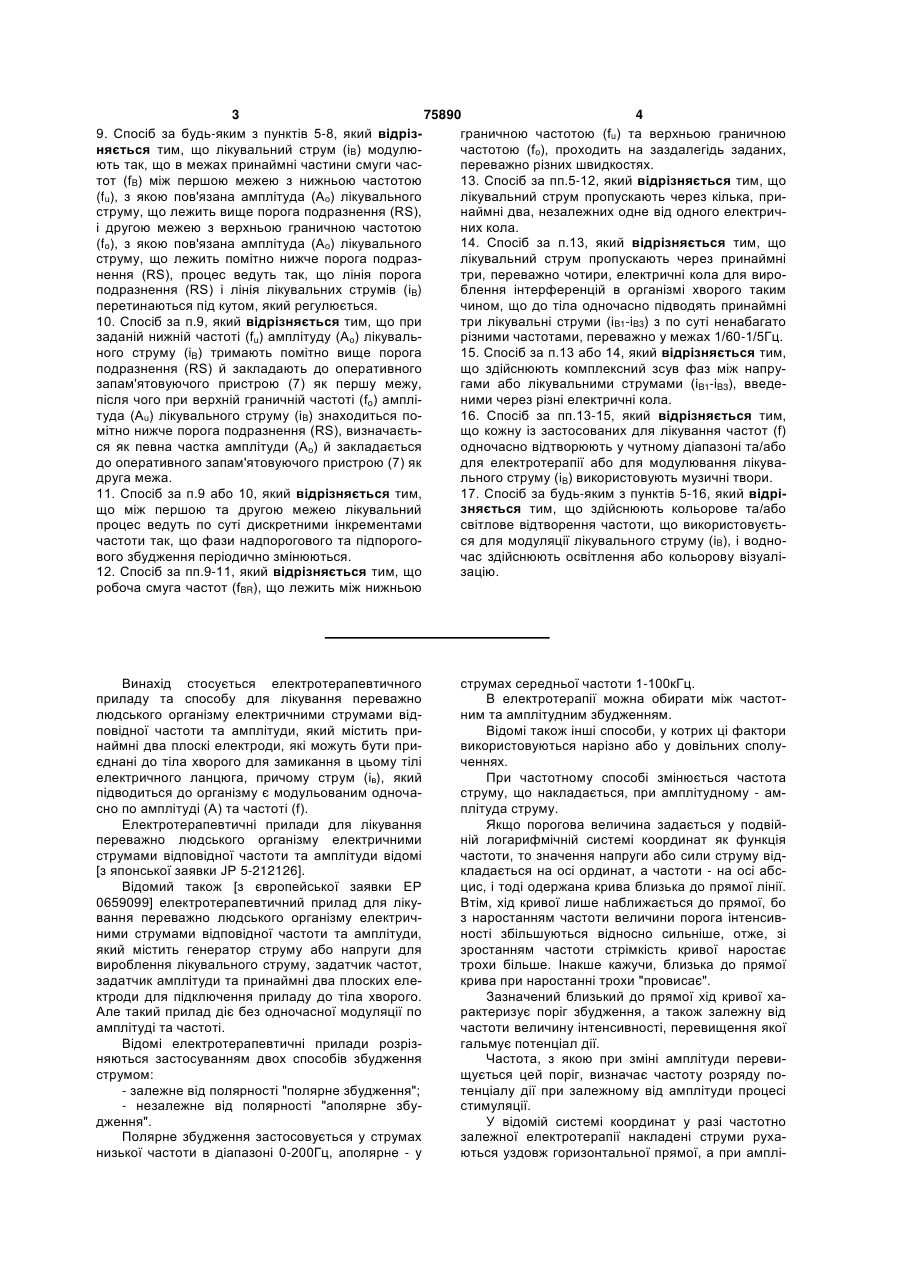

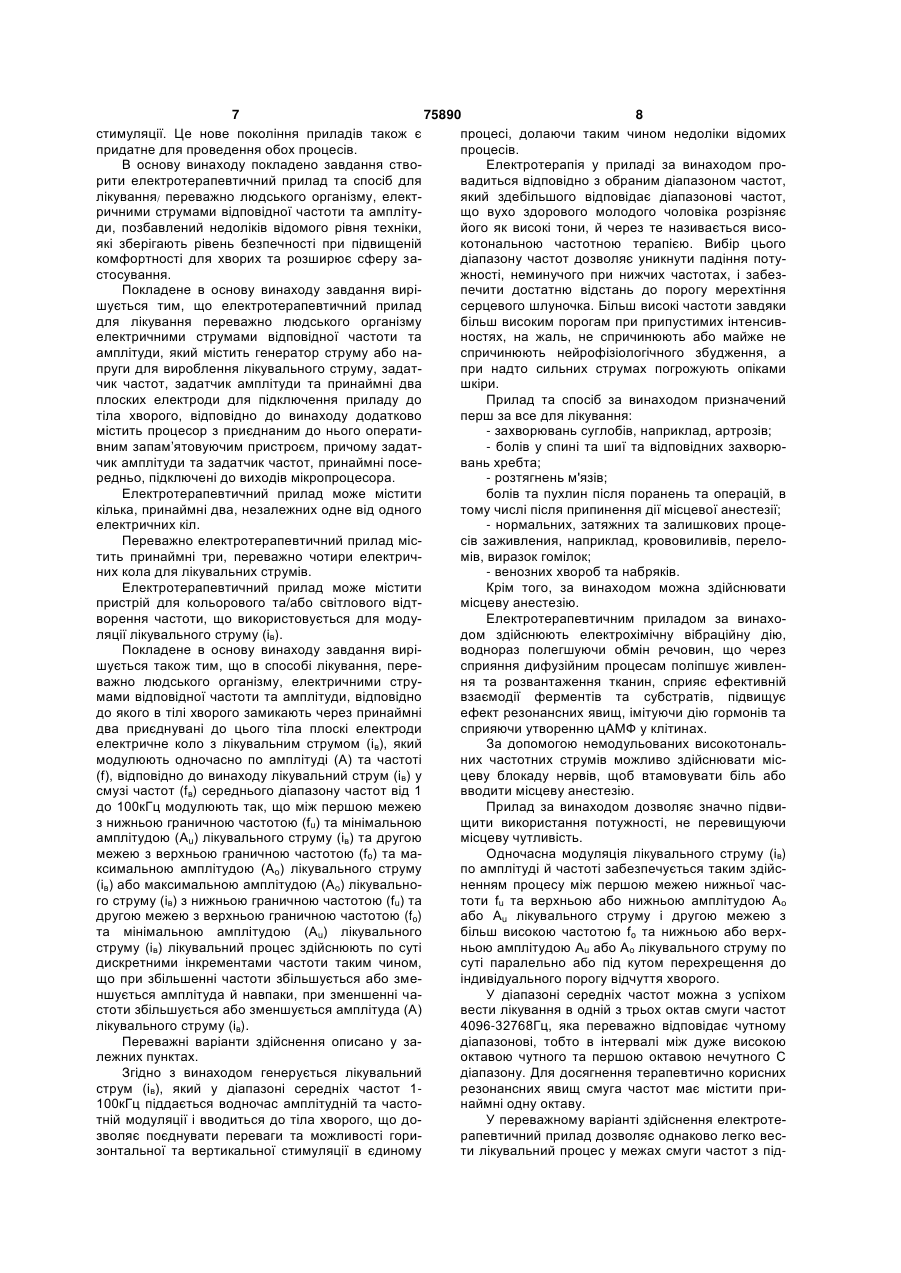

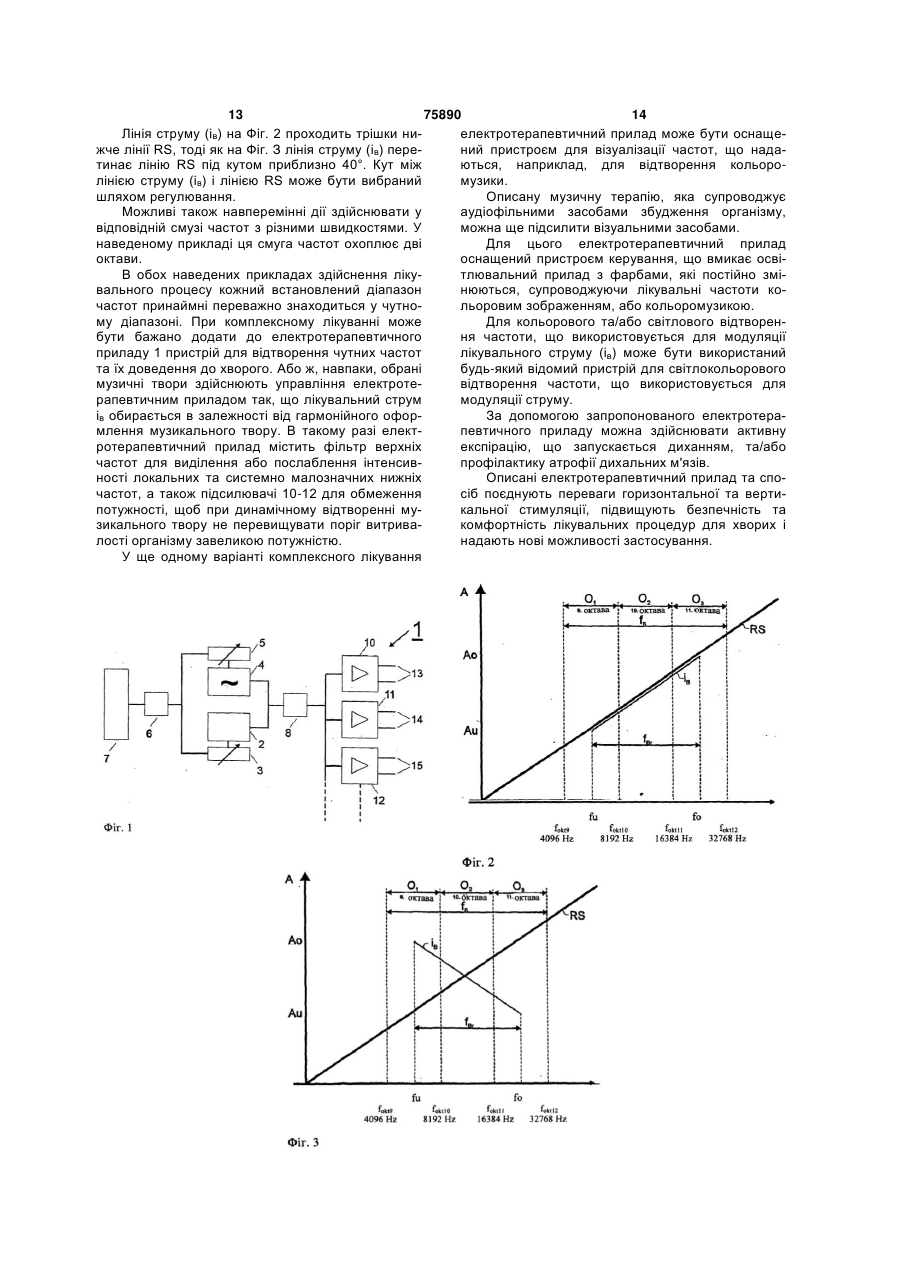

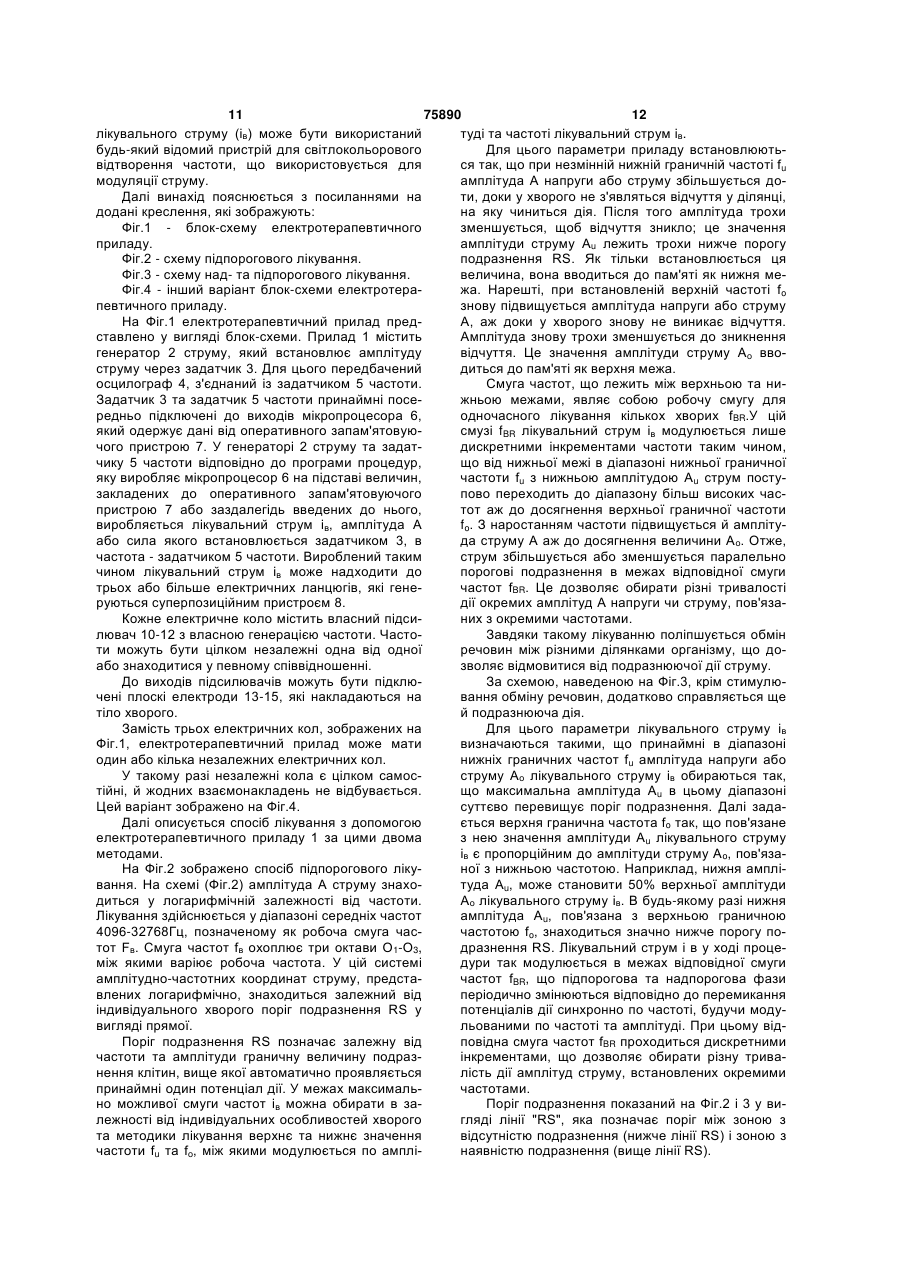

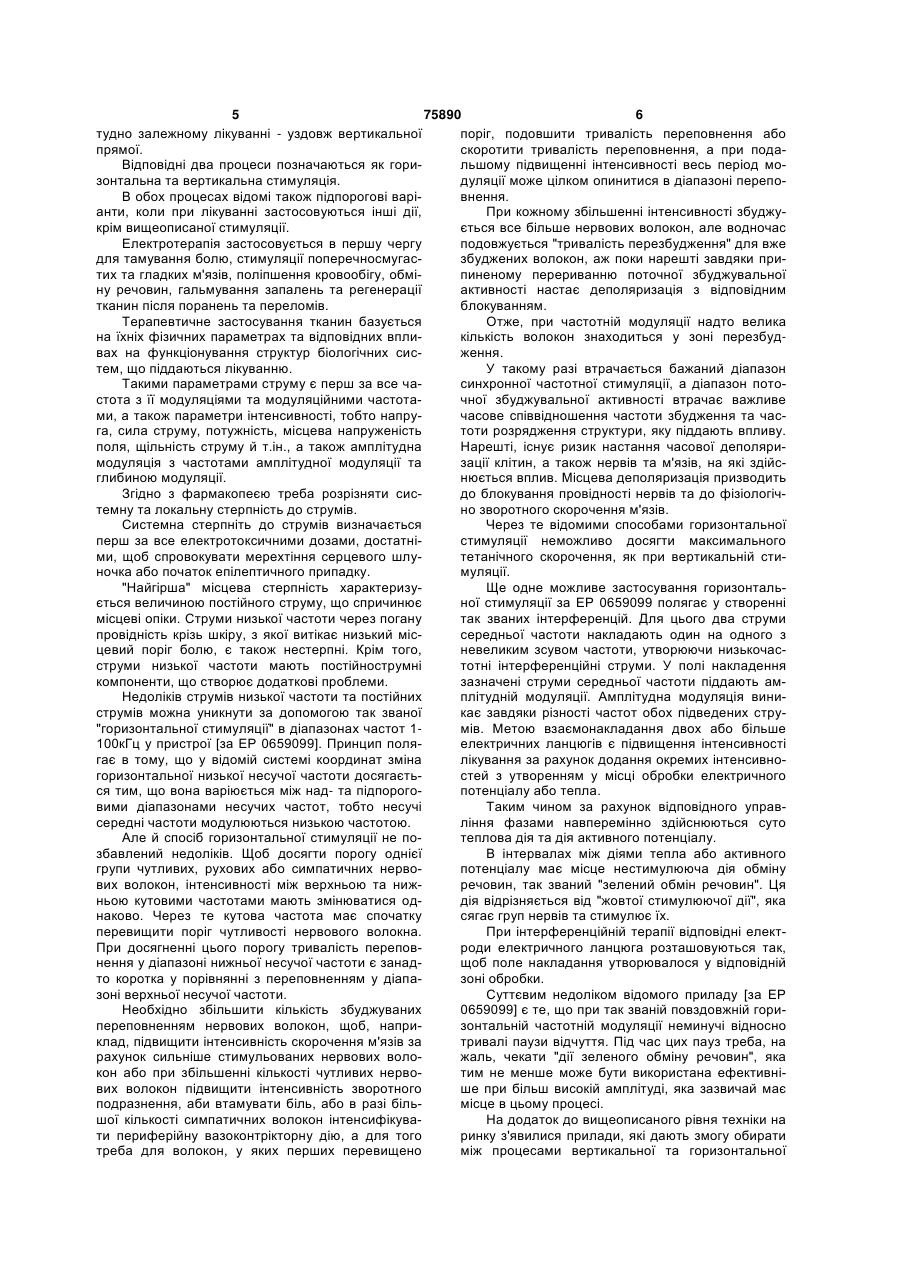

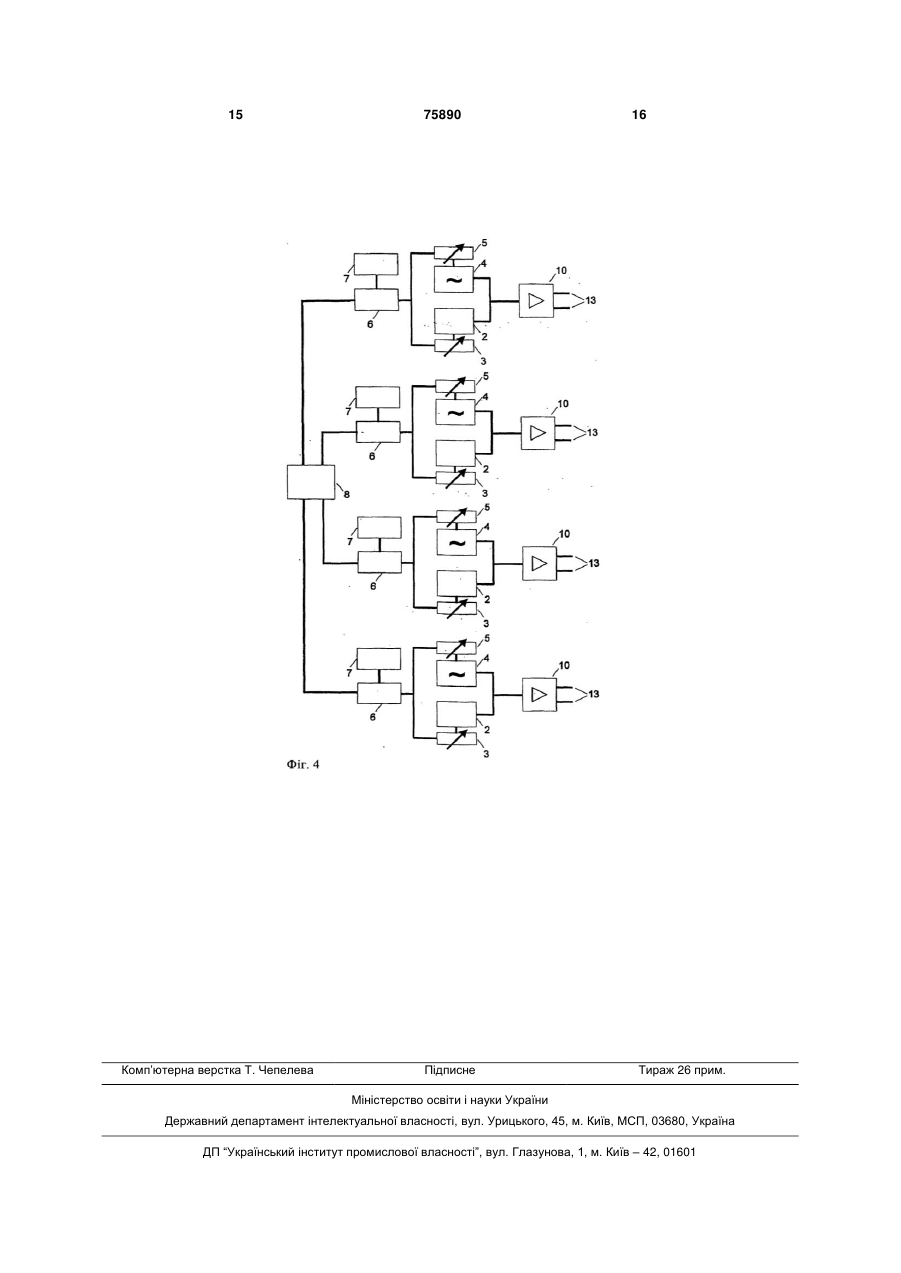

1. Електротерапевтичний прилад для лікування, переважно людського організму, електричними струмами відповідної частоти та амплітуди, який містить генератор (2) струму або напруги для вироблення лікувального струму (іB), задатчик частот (5), задатчик (3) амплітуди та принаймні два плоских електроди (13-15) для підключення приладу до тіла хворого, який відрізняється тим, що додатково містить процесор 6 з приєднаним до нього оперативним запам'ятовуючим пристроєм 7, причому задатчик амплітуди 3 та задатчик частот 5, принаймні посередньо, підключені до виходів мікропроцесора. 2. Електротерапевтичний прилад за п.1, який відрізняється тим, що містить кілька, принаймні два, незалежних одне від одного електричних кіл. 3. Електротерапевтичний прилад за п.2, який відрізняється тим, що містить принаймні три, переважно чотири, електричних кола для лікувальних струмів. 4. Електротерапевтичний прилад за будь-яким з попередніх пунктів, який відрізняється тим, що містить пристрій для кольорового та/або світлового відтворення частоти, що використовується для модуляції лікувального струму (іB). 5. Спосіб лікування, переважно людського організму, електричними струмами відповідної частоти та амплітуди, відповідно до якого в тілі хворого замикають через принаймні два приєднувані до цього тіла плоскі електроди електричне коло з лікувальним струмом (іB), який модулюють одночасно по амплітуді (А) та частоті (f), який відрізняється тим, що лікувальний струм (іB) у смузі 2 (19) 1 3 75890 4 9. Спосіб за будь-яким з пунктів 5-8, який відрізграничною частотою (fu) та верхньою граничною няється тим, що лікувальний струм (іB) модулючастотою (fo), проходить на заздалегідь заданих, ють так, що в межах принаймні частини смуги часпереважно різних швидкостях. 13. Спосіб за пп.5-12, який відрізняється тим, що тот (fB) між першою межею з нижньою частотою (fu), з якою пов'язана амплітуда (Ао) лікувального лікувальний струм пропускають через кілька, приструму, що лежить вище порога подразнення (RS), наймні два, незалежних одне від одного електричі другою межею з верхньою граничною частотою них кола. 14. Спосіб за п.13, який відрізняється тим, що (fo), з якою пов'язана амплітуда (Ао) лікувального струму, що лежить помітно нижче порога подразлікувальний струм пропускають через принаймні нення (RS), процес ведуть так, що лінія порога три, переважно чотири, електричні кола для вироподразнення (RS) і лінія лікувальних струмів (іB) блення інтерференцій в організмі хворого таким перетинаються під кутом, який регулюється. чином, що до тіла одночасно підводять принаймні 10. Спосіб за п.9, який відрізняється тим, що при три лікувальні струми (іB1-іB3) з по суті ненабагато заданій нижній частоті (fu) амплітуду (Ао) лікувальрізними частотами, переважно у межах 1/60-1/5Гц. 15. Спосіб за п.13 або 14, який відрізняється тим, ного струму (іB) тримають помітно вище порога подразнення (RS) й закладають до оперативного що здійснюють комплексний зсув фаз між напрузапам'ятовуючого пристрою (7) як першу межу, гами або лікувальними струмами (іB1-іB3), введепісля чого при верхній граничній частоті (fo) ампліними через різні електричні кола. 16. Спосіб за пп.13-15, який відрізняється тим, туда (Аu) лікувального струму (іB) знаходиться помітно нижче порога подразнення (RS), визначаєтьщо кожну із застосованих для лікування частот (f) ся як певна частка амплітуди (Ао) й закладається одночасно відтворюють у чутному діапазоні та/або до оперативного запам'ятовуючого пристрою (7) як для електротерапії або для модулювання лікувадруга межа. льного струму (іB) використовують музичні твори. 11. Спосіб за п.9 або 10, який відрізняється тим, 17. Спосіб за будь-яким з пунктів 5-16, який відрізняється тим, що здійснюють кольорове та/або що між першою та другою межею лікувальний процес ведуть по суті дискретними інкрементами світлове відтворення частоти, що використовуєтьчастоти так, що фази надпорогового та підпорогося для модуляції лікувального струму (іB), і воднового збудження періодично змінюються. час здійснюють освітлення або кольорову візуалі12. Спосіб за пп.9-11, який відрізняється тим, що зацію. робоча смуга частот (fBR), що лежить між нижньою Винахід стосується електротерапевтичного приладу та способу для лікування переважно людського організму електричними струмами відповідної частоти та амплітуди, який містить принаймні два плоскі електроди, які можуть бути приєднані до тіла хворого для замикання в цьому тілі електричного ланцюга, причому струм (ів), який підводиться до організму є модульованим одночасно по амплітуді (А) та частоті (f). Електротерапевтичні прилади для лікування переважно людського організму електричними струмами відповідної частоти та амплітуди відомі [з японської заявки JP 5-212126]. Відомий також [з європейської заявки ЕР 0659099] електротерапевтичний прилад для лікування переважно людського організму електричними струмами відповідної частоти та амплітуди, який містить генератор струму або напруги для вироблення лікувального струму, задатчик частот, задатчик амплітуди та принаймні два плоских електроди для підключення приладу до тіла хворого. Але такий прилад діє без одночасної модуляції по амплітуді та частоті. Відомі електротерапевтичні прилади розрізняються застосуванням двох способів збудження струмом: - залежне від полярності "полярне збудження"; - незалежне від полярності "аполярне збудження". Полярне збудження застосовується у струмах низької частоти в діапазоні 0-200Гц, аполярне - у струмах середньої частоти 1-100кГц. В електротерапії можна обирати між частотним та амплітудним збудженням. Відомі також інші способи, у котрих ці фактори використовуються нарізно або у довільних сполученнях. При частотному способі змінюється частота струму, що накладається, при амплітудному - амплітуда струму. Якщо порогова величина задається у подвійній логарифмічній системі координат як функція частоти, то значення напруги або сили струму відкладається на осі ординат, а частоти - на осі абсцис, і тоді одержана крива близька до прямої лінії. Втім, хід кривої лише наближається до прямої, бо з наростанням частоти величини порога інтенсивності збільшуються відносно сильніше, отже, зі зростанням частоти стрімкість кривої наростає трохи більше. Інакше кажучи, близька до прямої крива при наростанні трохи "провисає". Зазначений близький до прямої хід кривої характеризує поріг збудження, а також залежну від частоти величину інтенсивності, перевищення якої гальмує потенціал дії. Частота, з якою при зміні амплітуди перевищується цей поріг, визначає частоту розряду потенціалу дії при залежному від амплітуди процесі стимуляції. У відомій системі координат у разі частотно залежної електротерапії накладені струми рухаються уздовж горизонтальної прямої, а при амплі 5 75890 6 тудно залежному лікуванні - уздовж вертикальної поріг, подовшити тривалість переповнення або прямої. скоротити тривалість переповнення, а при подаВідповідні два процеси позначаються як горильшому підвищенні інтенсивності весь період мозонтальна та вертикальна стимуляція. дуляції може цілком опинитися в діапазоні перепоВ обох процесах відомі також підпорогові варівнення. анти, коли при лікуванні застосовуються інші дії, При кожному збільшенні інтенсивності збуджукрім вищеописаної стимуляції. ється все більше нервових волокон, але водночас Електротерапія застосовується в першу чергу подовжується "тривалість перезбудження" для вже для тамування болю, стимуляції поперечносмугасзбуджених волокон, аж поки нарешті завдяки притих та гладких м'язів, поліпшення кровообігу, обміпиненому перериванню поточної збуджувальної ну речовин, гальмування запалень та регенерації активності настає деполяризація з відповідним тканин після поранень та переломів. блокуванням. Терапевтичне застосування тканин базується Отже, при частотній модуляції надто велика на їхніх фізичних параметрах та відповідних впликількість волокон знаходиться у зоні перезбудвах на функціонування структур біологічних сисження. тем, що піддаються лікуванню. У такому разі втрачається бажаний діапазон Такими параметрами струму є перш за все часинхронної частотної стимуляції, а діапазон потостота з її модуляціями та модуляційними частотачної збуджувальної активності втрачає важливе ми, а також параметри інтенсивності, тобто напручасове співвідношення частоти збудження та часга, сила струму, потужність, місцева напруженість тоти розрядження структури, яку піддають впливу. поля, щільність струму й т.ін., а також амплітудна Нарешті, існує ризик настання часової деполяримодуляція з частотами амплітудної модуляції та зації клітин, а також нервів та м'язів, на які здійсглибиною модуляції. нюється вплив. Місцева деполяризація призводить Згідно з фармакопеєю треба розрізняти сисдо блокування провідності нервів та до фізіологічтемну та локальну стерпність до струмів. но зворотного скорочення м'язів. Системна стерпніть до струмів визначається Через те відомими способами горизонтальної перш за все електротоксичними дозами, достатністимуляції неможливо досягти максимального ми, щоб спровокувати мерехтіння серцевого шлутетанічного скорочення, як при вертикальній стиночка або початок епілептичного припадку. муляції. "Найгірша" місцева стерпність характеризуЩе одне можливе застосування горизонтальється величиною постійного струму, що спричинює ної стимуляції за ЕР 0659099 полягає у створенні місцеві опіки. Струми низької частоти через погану так званих інтерференцій. Для цього два струми провідність крізь шкіру, з якої витікає низький міссередньої частоти накладають один на одного з цевий поріг болю, є також нестерпні. Крім того, невеликим зсувом частоти, утворюючи низькочасструми низької частоти мають постійнострумні тотні інтерференційні струми. У полі накладення компоненти, що створює додаткові проблеми. зазначені струми середньої частоти піддають амНедоліків струмів низької частоти та постійних плітудній модуляції. Амплітудна модуляція виниструмів можна уникнути за допомогою так званої кає завдяки різності частот обох підведених стру"горизонтальної стимуляції" в діапазонах частот 1мів. Метою взаємонакладання двох або більше 100кГц у пристрої [за ЕР 0659099]. Принцип поляелектричних ланцюгів є підвищення інтенсивності гає в тому, що у відомій системі координат зміна лікування за рахунок додання окремих інтенсивногоризонтальної низької несучої частоти досягаєтьстей з утворенням у місці обробки електричного ся тим, що вона варіюється між над- та підпорогопотенціалу або тепла. вими діапазонами несучих частот, тобто несучі Таким чином за рахунок відповідного управсередні частоти модулюються низькою частотою. ління фазами навперемінно здійснюються суто Але й спосіб горизонтальної стимуляції не потеплова дія та дія активного потенціалу. збавлений недоліків. Щоб досягти порогу однієї В інтервалах між діями тепла або активного групи чутливих, рухових або симпатичних нервопотенціалу має місце нестимулююча дія обміну вих волокон, інтенсивності між верхньою та нижречовин, так званий "зелений обмін речовин". Ця ньою кутовими частотами мають змінюватися оддія відрізняється від "жовтої стимулюючої дії", яка наково. Через те кутова частота має спочатку сягає груп нервів та стимулює їх. перевищити поріг чутливості нервового волокна. При інтерференційній терапії відповідні електПри досягненні цього порогу тривалість переповроди електричного ланцюга розташовуються так, нення у діапазоні нижньої несучої частоти є занадщоб поле накладання утворювалося у відповідній то коротка у порівнянні з переповненням у діапазоні обробки. зоні верхньої несучої частоти. Суттєвим недоліком відомого приладу [за ЕР Необхідно збільшити кількість збуджуваних 0659099] є те, що при так званій повздовжній горипереповненням нервових волокон, щоб, напризонтальній частотній модуляції неминучі відносно клад, підвищити інтенсивність скорочення м'язів за тривалі паузи відчуття. Під час цих пауз треба, на рахунок сильніше стимульованих нервових воложаль, чекати "дії зеленого обміну речовин", яка кон або при збільшенні кількості чутливих нервотим не менше може бути використана ефективнівих волокон підвищити інтенсивність зворотного ше при більш високій амплітуді, яка зазвичай має подразнення, аби втамувати біль, або в разі більмісце в цьому процесі. шої кількості симпатичних волокон інтенсифікуваНа додаток до вищеописаного рівня техніки на ти периферійну вазоконтрікторну дію, а для того ринку з'явилися прилади, які дають змогу обирати треба для волокон, у яких перших перевищено між процесами вертикальної та горизонтальної 7 75890 8 стимуляції. Це нове покоління приладів також є процесі, долаючи таким чином недоліки відомих придатне для проведення обох процесів. процесів. В основу винаходу покладено завдання ствоЕлектротерапія у приладі за винаходом прорити електротерапевтичний прилад та спосіб для вадиться відповідно з обраним діапазоном частот, лікування/ переважно людського організму, електякий здебільшого відповідає діапазонові частот, ричними струмами відповідної частоти та амплітущо вухо здорового молодого чоловіка розрізняє ди, позбавлений недоліків відомого рівня техніки, його як високі тони, й через те називається висоякі зберігають рівень безпечності при підвищеній котональною частотною терапією. Вибір цього комфортності для хворих та розширює сферу задіапазону частот дозволяє уникнути падіння потустосування. жності, неминучого при нижчих частотах, і забезПокладене в основу винаходу завдання виріпечити достатню відстань до порогу мерехтіння шується тим, що електротерапевтичний прилад серцевого шлуночка. Більш високі частоти завдяки для лікування переважно людського організму більш високим порогам при припустимих інтенсивелектричними струмами відповідної частоти та ностях, на жаль, не спричинюють або майже не амплітуди, який містить генератор струму або наспричинюють нейрофізіологічного збудження, а пруги для вироблення лікувального струму, задатпри надто сильних струмах погрожують опіками чик частот, задатчик амплітуди та принаймні два шкіри. плоских електроди для підключення приладу до Прилад та спосіб за винаходом призначений тіла хворого, відповідно до винаходу додатково перш за все для лікування: містить процесор з приєднаним до нього операти- захворювань суглобів, наприклад, артрозів; вним запам’ятовуючим пристроєм, причому задат- болів у спині та шиї та відповідних захворючик амплітуди та задатчик частот, принаймні посевань хребта; редньо, підключені до виходів мікропроцесора. - розтягнень м'язів; Електротерапевтичний прилад може містити болів та пухлин після поранень та операцій, в кілька, принаймні два, незалежних одне від одного тому числі після припинення дії місцевої анестезії; електричних кіл. - нормальних, затяжних та залишкових процеПереважно електротерапевтичний прилад міссів заживления, наприклад, крововиливів, перелотить принаймні три, переважно чотири електричмів, виразок гомілок; них кола для лікувальних струмів. - венозних хвороб та набряків. Електротерапевтичний прилад може містити Крім того, за винаходом можна здійснювати пристрій для кольорового та/або світлового відтмісцеву анестезію. ворення частоти, що використовується для модуЕлектротерапевтичним приладом за винахоляції лікувального струму (ів). дом здійснюють електрохімічну вібраційну дію, Покладене в основу винаходу завдання виріводнораз полегшуючи обмін речовин, що через шується також тим, що в способі лікування, пересприяння дифузійним процесам поліпшує живленважно людського організму, електричними струня та розвантаження тканин, сприяє ефективній мами відповідної частоти та амплітуди, відповідно взаємодії ферментів та субстратів, підвищує до якого в тілі хворого замикають через принаймні ефект резонансних явищ, імітуючи дію гормонів та два приєднувані до цього тіла плоскі електроди сприяючи утворенню цАМФ у клітинах. електричне коло з лікувальним струмом (ів), який За допомогою немодульованих високотональмодулюють одночасно по амплітуді (А) та частоті них частотних струмів можливо здійснювати міс(f), відповідно до винаходу лікувальний струм (ів) у цеву блокаду нервів, щоб втамовувати біль або смузі частот (fв) середнього діапазону частот від 1 вводити місцеву анестезію. до 100кГц модулюють так, що між першою межею Прилад за винаходом дозволяє значно підвиз нижньою граничною частотою (fu) та мінімальною щити використання потужності, не перевищуючи амплітудою (Аu) лікувального струму (ів) та другою місцеву чутливість. межею з верхньою граничною частотою (fo) та маОдночасна модуляція лікувального струму (ів) ксимальною амплітудою (Ао) лікувального струму по амплітуді й частоті забезпечується таким здійс(ів) або максимальною амплітудою (Ао) лікувальноненням процесу між першою межею нижньої часго струму (iв) з нижньою граничною частотою (fu) та тоти fu та верхньою або нижньою амплітудою Ао другою межею з верхньою граничною частотою (fo) або Аu лікувального струму і другою межею з та мінімальною амплітудою (Аu) лікувального більш високою частотою fo та нижньою або верхструму (ів) лікувальний процес здійснюють по суті ньою амплітудою Аu або Ао лікувального струму по дискретними інкрементами частоти таким чином, суті паралельно або під кутом перехрещення до що при збільшенні частоти збільшується або змеіндивідуального порогу відчуття хворого. ншується амплітуда й навпаки, при зменшенні чаУ діапазоні середніх частот можна з успіхом стоти збільшується або зменшується амплітуда (А) вести лікування в одній з трьох октав смуги частот лікувального струму (ів). 4096-32768Гц, яка переважно відповідає чутному Переважні варіанти здійснення описано у задіапазонові, тобто в інтервалі між дуже високою лежних пунктах. октавою чутного та першою октавою нечутного С Згідно з винаходом генерується лікувальний діапазону. Для досягнення терапевтично корисних струм (ів), який у діапазоні середніх частот 1резонансних явищ смуга частот має містити при100кГц піддається водночас амплітудній та частонаймні одну октаву. тній модуляції і вводиться до тіла хворого, що доУ переважному варіанті здійснення електротезволяє поєднувати переваги та можливості горирапевтичний прилад дозволяє однаково легко весзонтальної та вертикальної стимуляції в єдиному ти лікувальний процес у межах смуги частот з під 9 75890 10 або надпороговою частотною та амплітудною моа також відповідний задатчик для амплітудної модуляцією. дуляції лікувального струму (ів). Крім того, прилад При цьому лікувальний струм (ів) підводиться містить процесор з оперативним запам'ятовуючим до тіла шляхом управління/регулювання напруги пристроєм для автоматичного виконання типових або струму таким чином, що лікувальний струм (ів) лікувальних операцій та для зберігання необхідних надходить трохи вище або нижче порогового знаграничних величин. Модульовані згідно з винахочення. дом лікувальні струми (ів) подаються до тіла хвоЗ цією метою параметри приладу визначаютьрого через принаймні два поєднані з електротерася так, що спочатку вводиться перша гранична певтичним приладом плоскі електроди. величина при нижній частоті, і це дозволяє при Електротерапевтичний прилад може бути незмінній частоті керувати амплітудою струму так, оснащений регулятором часу та автоматикою пещоб хворий відчував легке збудження. Ця величиремикання. на закладається до оперативного запам'ятовуючоУ найбільш прийнятному варіанті здійснення го пристрою електротерапевтичного приладу як винаходу електротерапевтичний прилад містить нижня межа. Потім при заздалегідь визначеній кілька, принаймні два, незалежних один від одного верхній частоті встановлюється верхня межа: за ланцюгів керування або регулювання струму. Це незмінної верхньої частоти підвищується амплітудозволяє обслуговувати одночасно кількох хворих, да струму чи напруги, поки хворий знову не відчує не заважаючи один одному. легке подразнення струмом. Ця величина заклаТакий прилад дозволяє також виконувати опидається до пам'яті як верхня межа. Одержана у сане вище інтерференційне лікування. подвійній логарифмічній системі координат, наВ оптимальному варіанті здійснення винаходу приклад, відносно частоти трохи висхідна крива електротерапевтичний прилад містить чотири неявляє собою криву лікувального струму (ів). Залезалежні електричнії ланцюги, виробляючи чотири жний від частоти лікувального процесу струм пронезалежні лікувальні струми (ів). тягом сеансу терапії доводиться до цієї кривої При цьому різниця частот між окремими струшляхом частотної та амплітудної модуляції. мами має становити принаймні від 1/60 до 1/5Гц. Лікування здійснюється через зміну смуги часНа відміну від відомих інтерференційних приладів, тот дискретними інкрементами. Кожний такий інщо чинять низькочастотну амплітудну модуляцію, кремент виконується протягом певного проміжку невеличка різниця між частотами закладає дуже часу. При цьому можуть бути цілком різні окремі тривалі періоди дії. Через те відповідно довго змічастотні інкременти часу дії на хворого. нюється напрямок дії, що її справляє кожна лінія В інших варіантах здіснення винаходу можлиполя, утворена в тілі хворого підведеним електриво, як вже зазначалося, навперемінно вести надчним ланцюгом. Періодичність зміни ліній поля та підпорогове діяння на клітини організму. При відповідає періодичності вазомоторних реакцій. цьому кут перетину лікувального струму (ів) на Така тривала стереоінтерференція дозволяє періподвійній логарифмічній прямій відповідає порогоодично змінювати різні дії на оброблювані дільниці ві подразнення у залежності від потрібного або тіла хворого. досягнутого подразнення. Великий кут перетину Такі малі відміни частот різних діючих струмів в інтервалі від 45 до 90° - відповідає "різкому подпотребують значних ресурсів регулювання. Аби разненню", а менший кут від 0 до 45° - "м'якому уникнути цього, замість так званої "власне інтерподразненню". Різке подразнення застосовується, ференції" можна застосувати метод поступового наприклад, щоб вгамувати біль за рахунок ствофазового зсуву між трьома струмами. рення протиподразнення, тоді як м'яке подразненЯк подальший розвиток винаходу, частоти, що ня скеровується на окремі групи м'язів. утворюються так званою високотональною частотЗнов-таки можна так виставити параметри ною обробкою, можна відтворювати також у чутелектротерапевтичного приладу, щоб у діапазоні ному діапазоні. заданої нижньої граничної частоти встановити На додаток або замість того можна підбирати першу граничну величину з амплітудою, що відпопевні музичні твори для вироблення лікувальних відає, наприклад, надпороговій дії, закласти її до струмів (ів). пам'яті, а далі встановити другу граничну величиЗ цією метою електротерапевтичний прилад ну, вказавши верхню граничну частоту з амплітуоснащений фільтром верхніх частот, який відфільдою, що відповідає підпороговій дії, як верхню тровує критично низькі частоти, та підсилювачем граничну величину і заклавши її до пам'яті. для вироблення лікувального струму (ів) з відповіТаким чином, як вже зазначалося, амплітуда дним обмеженням потужності, аби відсіювати надлікувального струму (ів) виставляється на прямій у критичні значення потужності, що мають місце у точці перетину з порогом подразнення відповідно динаміці музичного твору. до логарифмічно визначеної частоти лікувального Описану музичну терапію, яка супроводжує струму (ів). аудіофільними засобами збудження організму, Призначена для лікування робоча смуга часможна ще підсилити візуальними засобами. тот також змінюється певними інкрементами, отже, Для цього електротерапевтичний прилад обрані частоти відповідають різним тривалостям оснащений пристроєм керування, що вмикає освідії. тлювальний прилад з фарбами, які постійно зміДля здійснення винаходу електротерапевтичнюються, супроводжуючи лікувальні частоти коний прилад має містити принаймні один генератор льоровим зображенням, або кольоромузикою. струму, що виробляє лікувальний струм (ів), осциДля кольорового та/або світлового відтворенлятор та задатчик частот для частотної модуляції, ня частоти, що використовується для модуляції 11 75890 12 лікувального струму (ів) може бути використаний туді та частоті лікувальний струм ів. будь-який відомий пристрій для світлокольорового Для цього параметри приладу встановлюютьвідтворення частоти, що використовується для ся так, що при незмінній нижній граничній частоті fu модуляції струму. амплітуда А напруги або струму збільшується доДалі винахід пояснюється з посиланнями на ти, доки у хворого не з'являться відчуття у ділянці, додані креслення, які зображують: на яку чиниться дія. Після того амплітуда трохи Фіг.1 - блок-схему електротерапевтичного зменшується, щоб відчуття зникло; це значення приладу. амплітуди струму Аu лежить трохи нижче порогу Фіг.2 - схему підпорогового лікування. подразнення RS. Як тільки встановлюється ця Фіг.3 - схему над- та підпорогового лікування. величина, вона вводиться до пам'яті як нижня меФіг.4 - інший варіант блок-схеми електротеража. Нарешті, при встановленій верхній частоті fo певтичного приладу. знову підвищується амплітуда напруги або струму На Фіг.1 електротерапевтичний прилад предА, аж доки у хворого знову не виникає відчуття. ставлено у вигляді блок-схеми. Прилад 1 містить Амплітуда знову трохи зменшується до зникнення генератор 2 струму, який встановлює амплітуду відчуття. Це значення амплітуди струму Ао ввоструму через задатчик 3. Для цього передбачений диться до пам'яті як верхня межа. осцилограф 4, з'єднаний із задатчиком 5 частоти. Смуга частот, що лежить між верхньою та ниЗадатчик 3 та задатчик 5 частоти принаймні посежньою межами, являє собою робочу смугу для редньо підключені до виходів мікропроцесора 6, одночасного лікування кількох хворих fBR.У цій який одержує дані від оперативного запам'ятовуюсмузі fBR лікувальний струм ів модулюється лише чого пристрою 7. У генераторі 2 струму та задатдискретними інкрементами частоти таким чином, чику 5 частоти відповідно до програми процедур, що від нижньої межі в діапазоні нижньої граничної яку виробляє мікропроцесор 6 на підставі величин, частоти fu з нижньою амплітудою Аu струм постузакладених до оперативного запам'ятовуючого пово переходить до діапазону більш високих часпристрою 7 або заздалегідь введених до нього, тот аж до досягнення верхньої граничної частоти виробляється лікувальний струм ів, амплітуда А fo. З наростанням частоти підвищується й амплітуабо сила якого встановлюється задатчиком 3, в да струму А аж до досягнення величини Ао. Отже, частота - задатчиком 5 частоти. Вироблений таким струм збільшується або зменшується паралельно чином лікувальний струм ів може надходити до порогові подразнення в межах відповідної смуги трьох або більше електричних ланцюгів, які генечастот fBR. Це дозволяє обирати різні тривалості руються суперпозиційним пристроєм 8. дії окремих амплітуд А напруги чи струму, пов'язаКожне електричне коло містить власний підсиних з окремими частотами. лювач 10-12 з власною генерацією частоти. ЧастоЗавдяки такому лікуванню поліпшується обмін ти можуть бути цілком незалежні одна від одної речовин між різними ділянками організму, що доабо знаходитися у певному співвідношенні. зволяє відмовитися від подразнюючої дії струму. До виходів підсилювачів можуть бути підклюЗа схемою, наведеною на Фіг.3, крім стимулючені плоскі електроди 13-15, які накладаються на вання обміну речовин, додатково справляється ще тіло хворого. й подразнююча дія. Замість трьох електричних кол, зображених на Для цього параметри лікувального струму ів Фіг.1, електротерапевтичний прилад може мати визначаються такими, що принаймні в діапазоні один або кілька незалежних електричних кол. нижніх граничних частот fu амплітуда напруги або У такому разі незалежні кола є цілком самосструму Ао лікувального струму ів обираються так, тійні, й жодних взаємонакладень не відбувається. що максимальна амплітуда Аu в цьому діапазоні Цей варіант зображено на Фіг.4. суттєво перевищує поріг подразнення. Далі задаДалі описується спосіб лікування з допомогою ється верхня гранична частота fo так, що пов'язане електротерапевтичного приладу 1 за цими двома з нею значення амплітуди Аu лікувального струму методами. ів є пропорційним до амплітуди струму Аo, пов'язаНа Фіг.2 зображено спосіб підпорогового лікуної з нижньою частотою. Наприклад, нижня амплівання. На схемі (Фіг.2) амплітуда А струму знахотуда Аu, може становити 50% верхньої амплітуди диться у логарифмічній залежності від частоти. Ао лікувального струму ів. В будь-якому разі нижня Лікування здійснюється у діапазоні середніх частот амплітуда Аu, пов'язана з верхньою граничною 4096-32768Гц, позначеному як робоча смуга часчастотою fo, знаходиться значно нижче порогу потот Fв. Смуга частот fв охоплює три октави О1-О3, дразнення RS. Лікувальний струм і в у ході процеміж якими варіює робоча частота. У цій системі дури так модулюється в межах відповідної смуги амплітудно-частотних координат струму, предстачастот fBR, що підпорогова та надпорогова фази влених логарифмічно, знаходиться залежний від періодично змінюються відповідно до перемикання індивідуального хворого поріг подразнення RS у потенціалів дії синхронно по частоті, будучи модувигляді прямої. льованими по частоті та амплітуді. При цьому відПоріг подразнення RS позначає залежну від повідна смуга частот fBR проходиться дискретними частоти та амплітуди граничну величину подразінкрементами, що дозволяє обирати різну триванення клітин, вище якої автоматично проявляється лість дії амплітуд струму, встановлених окремими принаймні один потенціал дії. У межах максимальчастотами. но можливої смуги частот ів можна обирати в заПоріг подразнення показаний на Фіг.2 і 3 у вилежності від індивідуальних особливостей хворого гляді лінії "RS", яка позначає поріг між зоною з та методики лікування верхнє та нижнє значення відсутністю подразнення (нижче лінії RS) і зоною з частоти fu та fо, між якими модулюється по амплінаявністю подразнення (вище лінії RS). 13 75890 14 Лінія струму (ів) на Фіг. 2 проходить трішки ниелектротерапевтичний прилад може бути оснащежче лінії RS, тоді як на Фіг. З лінія струму (ів) перений пристроєм для візуалізації частот, що надатинає лінію RS під кутом приблизно 40°. Кут між ються, наприклад, для відтворення кольоролінією струму (ів) і лінією RS може бути вибраний музики. шляхом регулювання. Описану музичну терапію, яка супроводжує Можливі також навперемінні дії здійснювати у аудіофільними засобами збудження організму, відповідній смузі частот з різними швидкостями. У можна ще підсилити візуальними засобами. наведеному прикладі ця смуга частот охоплює дві Для цього електротерапевтичний прилад октави. оснащений пристроєм керування, що вмикає освіВ обох наведених прикладах здійснення лікутлювальний прилад з фарбами, які постійно змівального процесу кожний встановлений діапазон нюються, супроводжуючи лікувальні частоти кочастот принаймні переважно знаходиться у чутнольоровим зображенням, або кольоромузикою. му діапазоні. При комплексному лікуванні може Для кольорового та/або світлового відтворенбути бажано додати до електротерапевтичного ня частоти, що використовується для модуляції приладу 1 пристрій для відтворення чутних частот лікувального струму (ів) може бути використаний та їх доведення до хворого. Або ж, навпаки, обрані будь-який відомий пристрій для світлокольорового музичні твори здійснюють управління електротевідтворення частоти, що використовується для рапевтичним приладом так, що лікувальний струм модуляції струму. ів обирається в залежності від гармонійного офорЗа допомогою запропонованого електротерамлення музикального твору. В такому разі електпевтичного приладу можна здійснювати активну ротерапевтичний прилад містить фільтр верхніх експірацію, що запускається диханням, та/або частот для виділення або послаблення інтенсивпрофілактику атрофії дихальних м'язів. ності локальних та системно малозначних нижніх Описані електротерапевтичний прилад та спочастот, а також підсилювачі 10-12 для обмеження сіб поєднують переваги горизонтальної та вертипотужності, щоб при динамічному відтворенні мукальної стимуляції, підвищують безпечність та зикального твору не перевищувати поріг витривакомфортність лікувальних процедур для хворих і лості організму завеликою потужністю. надають нові можливості застосування. У ще одному варіанті комплексного лікування 15 Комп’ютерна верстка Т. Чепелева 75890 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
