Система слідкування за витоком газу під час дозування хлорного газу

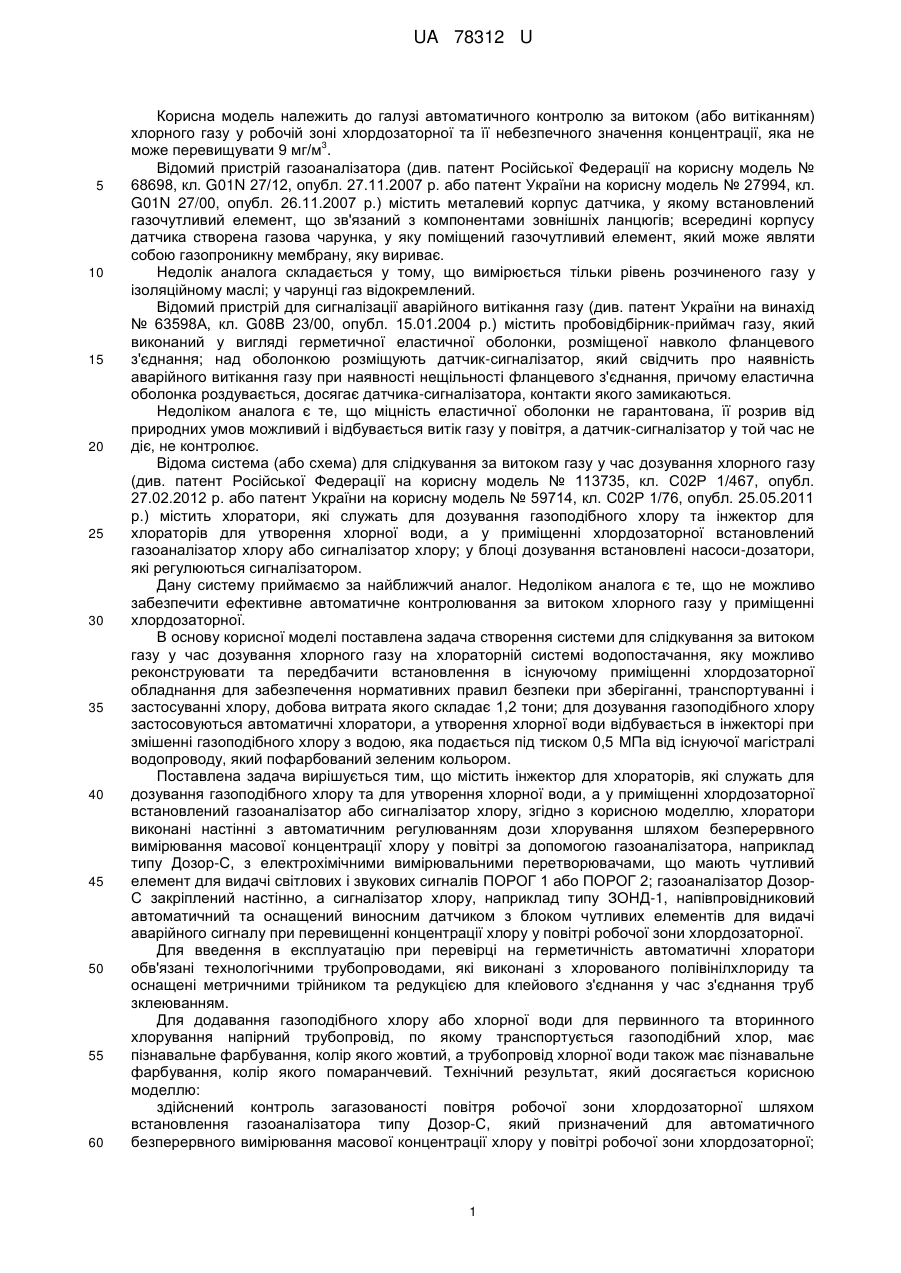

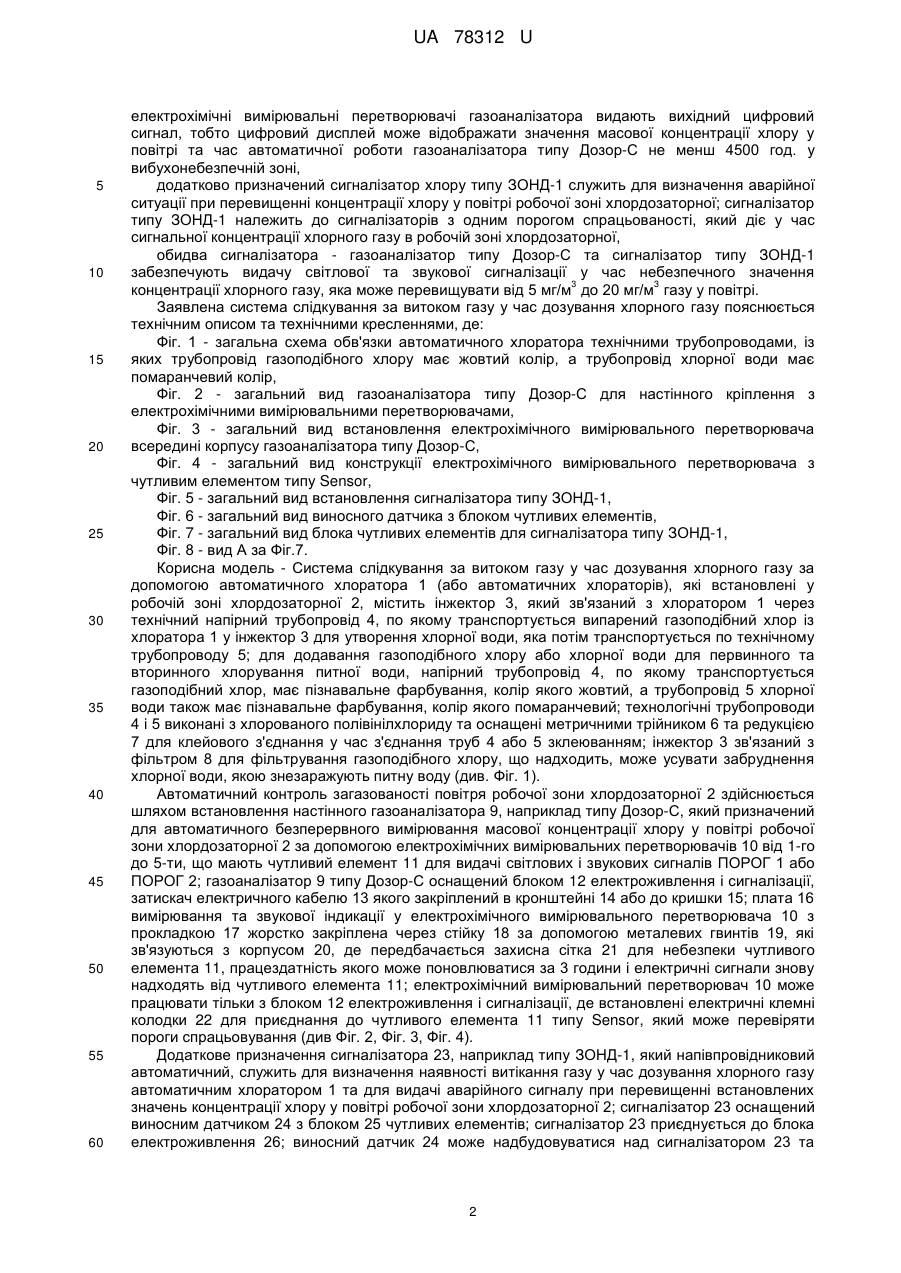

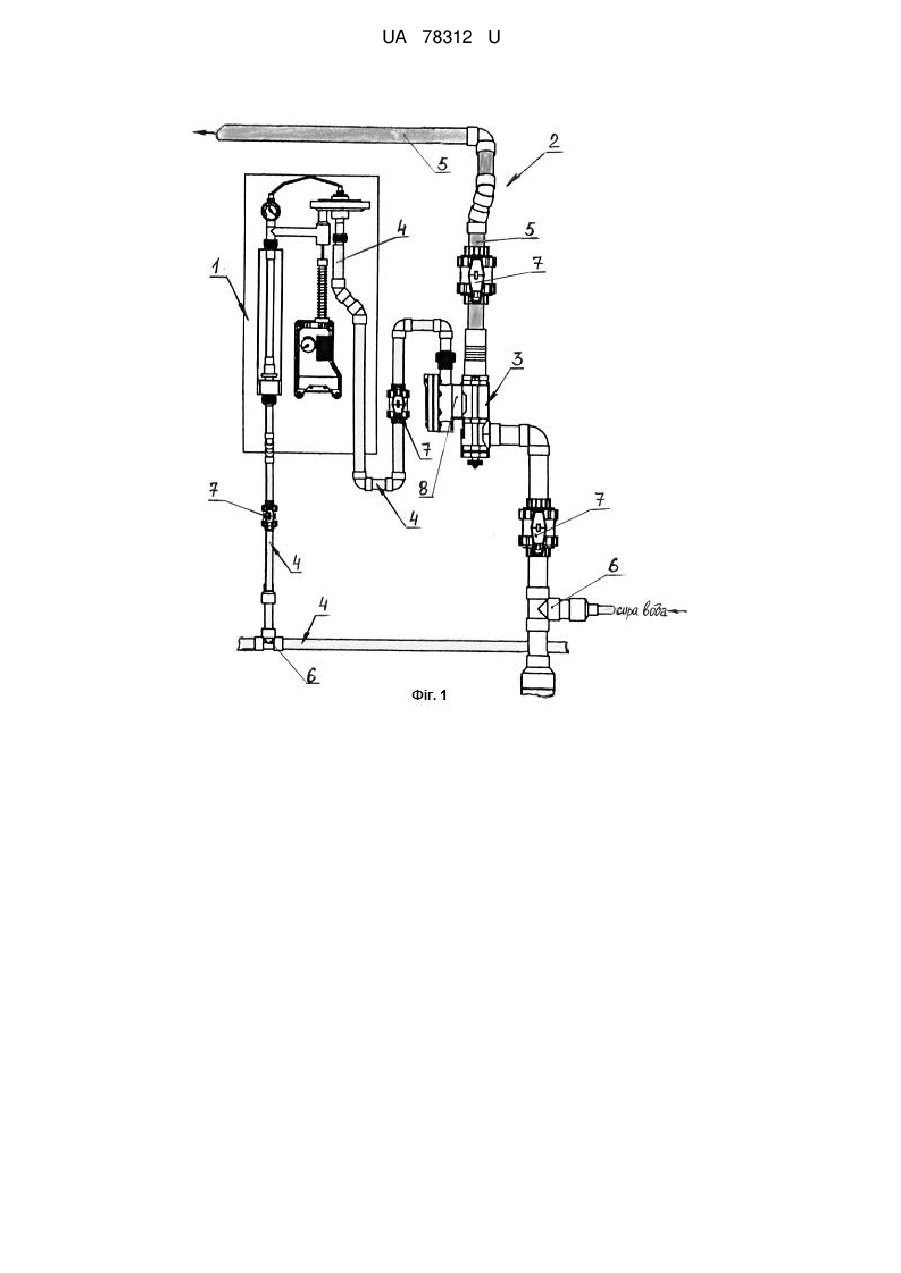

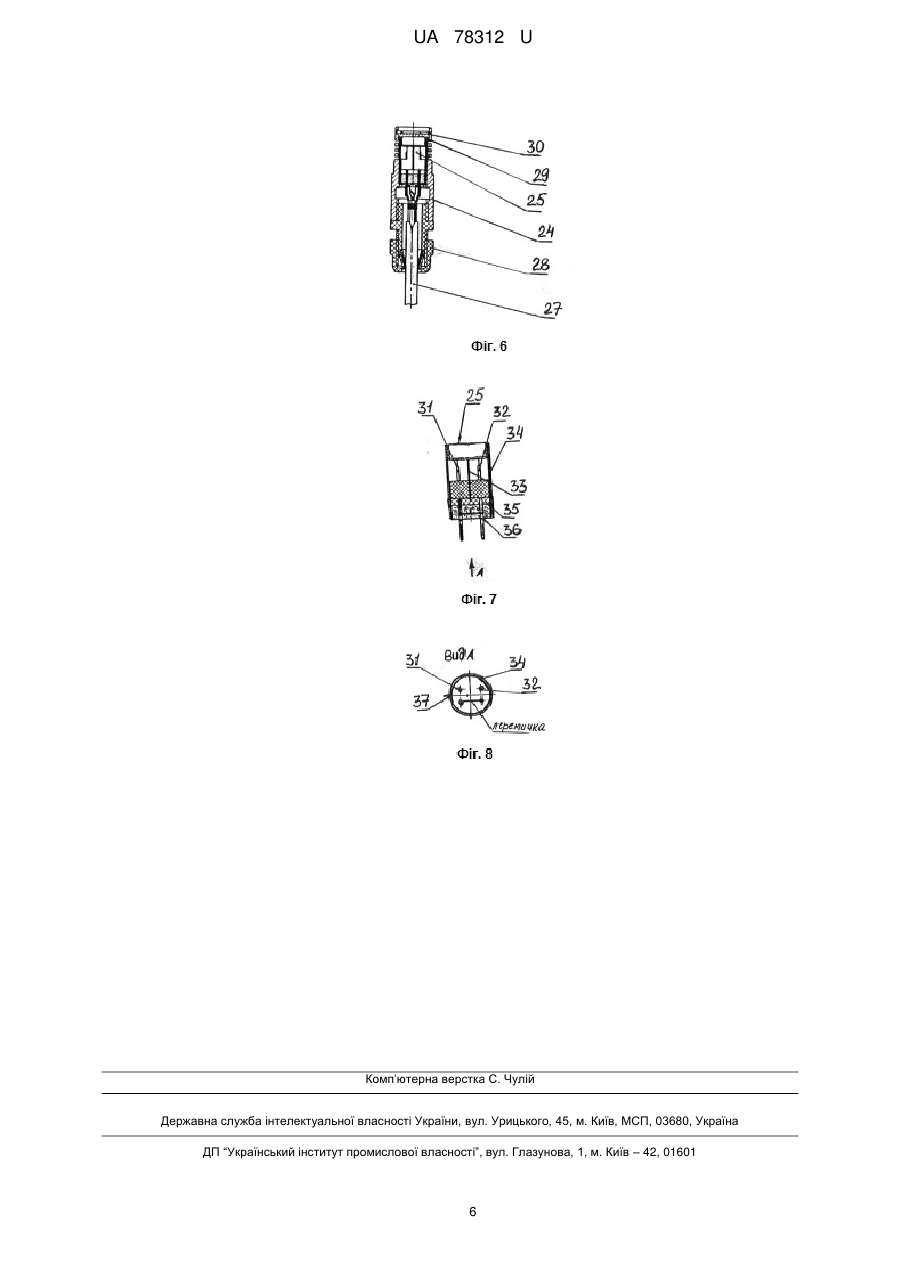

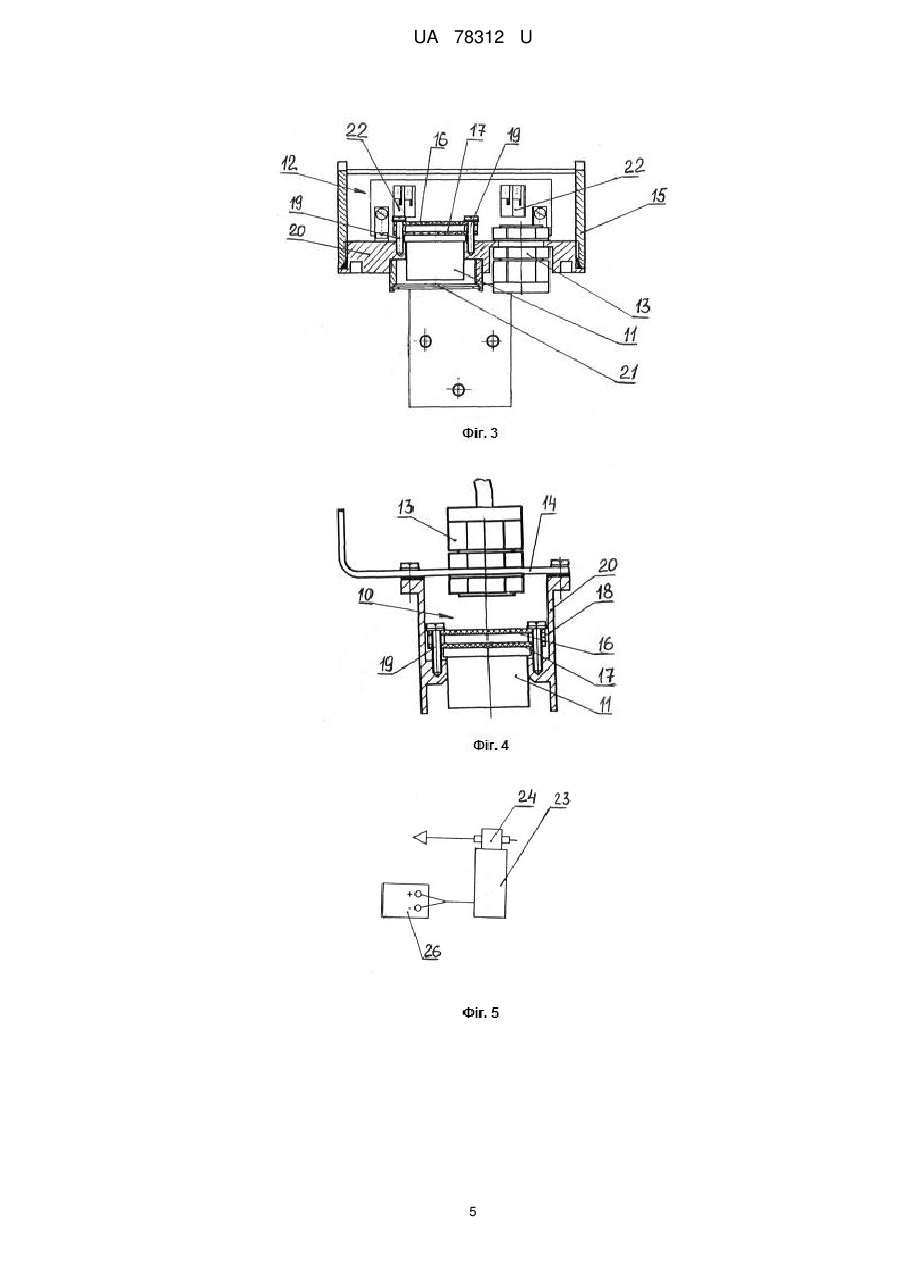

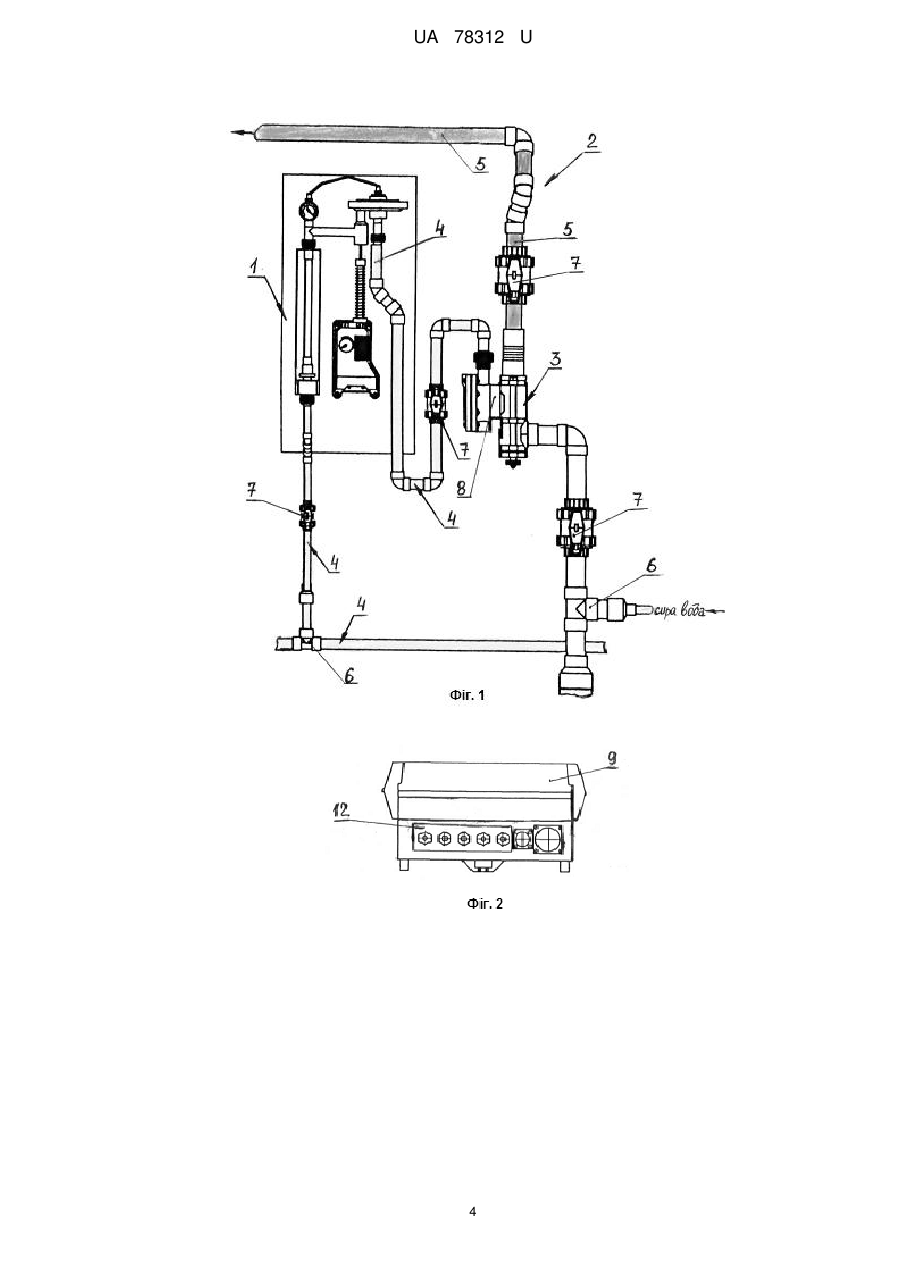

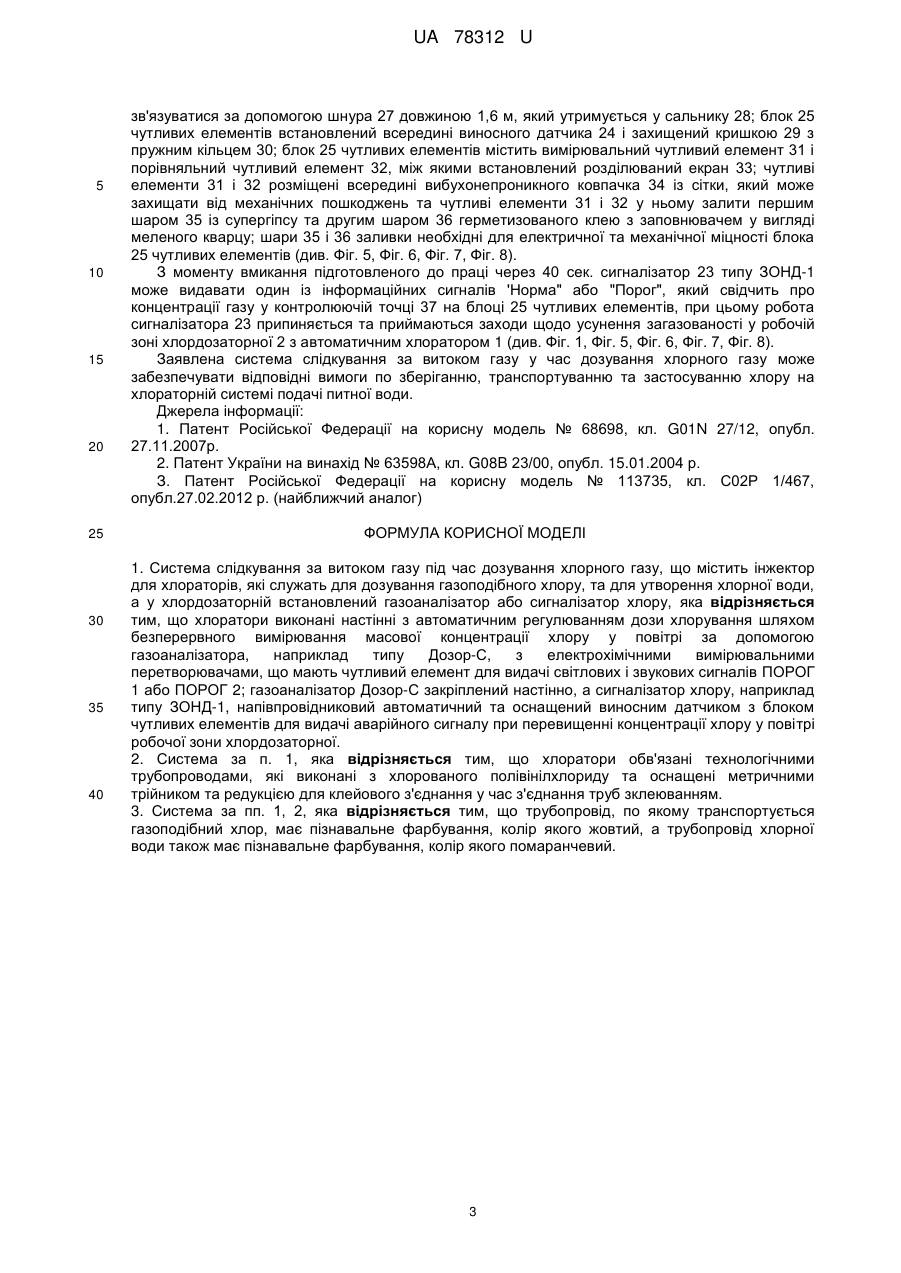

Реферат: Система слідкування за витоком газу у час дозування хлорного газу містить інжектор для хлораторів, які служать для дозування газоподібного хлору та для утворення хлорної води, а у хлордозаторній встановлений газоаналізатор або сигналізатор хлору. Хлоратори виконані настінні з автоматичним регулюванням дози хлорування шляхом безперервного вимірювання масової концентрації хлору у повітрі за допомогою газоаналізатора, наприклад типу Дозор-С, з електрохімічними вимірювальними перетворювачами. Газоаналізатор Дозор-С закріплений настінно, а сигналізатор хлору, наприклад типу ЗОНД-1, напівпровідниковий автоматичний та оснащений виносним датчиком з блоком чутливих елементів для видачі аварійного сигналу при перевищенні концентрації хлору у повітрі робочої зони хлордозаторної. UA 78312 U (12) UA 78312 U UA 78312 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі автоматичного контролю за витоком (або витіканням) хлорного газу у робочій зоні хлордозаторної та її небезпечного значення концентрації, яка не 3 може перевищувати 9 мг/м . Відомий пристрій газоаналізатора (див. патент Російської Федерації на корисну модель № 68698, кл. G01N 27/12, опубл. 27.11.2007 р. або патент України на корисну модель № 27994, кл. G01N 27/00, опубл. 26.11.2007 р.) містить металевий корпус датчика, у якому встановлений газочутливий елемент, що зв'язаний з компонентами зовнішніх ланцюгів; всередині корпусу датчика створена газова чарунка, у яку поміщений газочутливий елемент, який може являти собою газопроникну мембрану, яку вириває. Недолік аналога складається у тому, що вимірюється тільки рівень розчиненого газу у ізоляційному маслі; у чарунці газ відокремлений. Відомий пристрій для сигналізації аварійного витікання газу (див. патент України на винахід № 63598А, кл. G08B 23/00, опубл. 15.01.2004 р.) містить пробовідбірник-приймач газу, який виконаний у вигляді герметичної еластичної оболонки, розміщеної навколо фланцевого з'єднання; над оболонкою розміщують датчик-сигналізатор, який свідчить про наявність аварійного витікання газу при наявності нещільності фланцевого з'єднання, причому еластична оболонка роздувається, досягає датчика-сигналізатора, контакти якого замикаються. Недоліком аналога є те, що міцність еластичної оболонки не гарантована, її розрив від природних умов можливий і відбувається витік газу у повітря, а датчик-сигналізатор у той час не діє, не контролює. Відома система (або схема) для слідкування за витоком газу у час дозування хлорного газу (див. патент Російської Федерації на корисну модель № 113735, кл. С02Р 1/467, опубл. 27.02.2012 р. або патент України на корисну модель № 59714, кл. С02Р 1/76, опубл. 25.05.2011 р.) містить хлоратори, які служать для дозування газоподібного хлору та інжектор для хлораторів для утворення хлорної води, а у приміщенні хлордозаторної встановлений газоаналізатор хлору або сигналізатор хлору; у блоці дозування встановлені насоси-дозатори, які регулюються сигналізатором. Дану систему приймаємо за найближчий аналог. Недоліком аналога є те, що не можливо забезпечити ефективне автоматичне контролювання за витоком хлорного газу у приміщенні хлордозаторної. В основу корисної моделі поставлена задача створення системи для слідкування за витоком газу у час дозування хлорного газу на хлораторній системі водопостачання, яку можливо реконструювати та передбачити встановлення в існуючому приміщенні хлордозаторної обладнання для забезпечення нормативних правил безпеки при зберіганні, транспортуванні і застосуванні хлору, добова витрата якого складає 1,2 тони; для дозування газоподібного хлору застосовуються автоматичні хлоратори, а утворення хлорної води відбувається в інжекторі при змішенні газоподібного хлору з водою, яка подається під тиском 0,5 МПа від існуючої магістралі водопроводу, який пофарбований зеленим кольором. Поставлена задача вирішується тим, що містить інжектор для хлораторів, які служать для дозування газоподібного хлору та для утворення хлорної води, а у приміщенні хлордозаторної встановлений газоаналізатор або сигналізатор хлору, згідно з корисною моделлю, хлоратори виконані настінні з автоматичним регулюванням дози хлорування шляхом безперервного вимірювання масової концентрації хлору у повітрі за допомогою газоаналізатора, наприклад типу Дозор-С, з електрохімічними вимірювальними перетворювачами, що мають чутливий елемент для видачі світлових і звукових сигналів ПОРОГ 1 або ПОРОГ 2; газоаналізатор ДозорС закріплений настінно, а сигналізатор хлору, наприклад типу ЗОНД-1, напівпровідниковий автоматичний та оснащений виносним датчиком з блоком чутливих елементів для видачі аварійного сигналу при перевищенні концентрації хлору у повітрі робочої зони хлордозаторної. Для введення в експлуатацію при перевірці на герметичність автоматичні хлоратори обв'язані технологічними трубопроводами, які виконані з хлорованого полівінілхлориду та оснащені метричними трійником та редукцією для клейового з'єднання у час з'єднання труб зклеюванням. Для додавання газоподібного хлору або хлорної води для первинного та вторинного хлорування напірний трубопровід, по якому транспортується газоподібний хлор, має пізнавальне фарбування, колір якого жовтий, а трубопровід хлорної води також має пізнавальне фарбування, колір якого помаранчевий. Технічний результат, який досягається корисною моделлю: здійснений контроль загазованості повітря робочої зони хлордозаторної шляхом встановлення газоаналізатора типу Дозор-С, який призначений для автоматичного безперервного вимірювання масової концентрації хлору у повітрі робочої зони хлордозаторної; 1 UA 78312 U 5 10 15 20 25 30 35 40 45 50 55 60 електрохімічні вимірювальні перетворювачі газоаналізатора видають вихідний цифровий сигнал, тобто цифровий дисплей може відображати значення масової концентрації хлору у повітрі та час автоматичної роботи газоаналізатора типу Дозор-С не менш 4500 год. у вибухонебезпечній зоні, додатково призначений сигналізатор хлору типу ЗОНД-1 служить для визначення аварійної ситуації при перевищенні концентрації хлору у повітрі робочої зоні хлордозаторної; сигналізатор типу ЗОНД-1 належить до сигналізаторів з одним порогом спрацьованості, який діє у час сигнальної концентрації хлорного газу в робочій зоні хлордозаторної, обидва сигналізатора - газоаналізатор типу Дозор-С та сигналізатор типу ЗОНД-1 забезпечують видачу світлової та звукової сигналізації у час небезпечного значення 3 3 концентрації хлорного газу, яка може перевищувати від 5 мг/м до 20 мг/м газу у повітрі. Заявлена система слідкування за витоком газу у час дозування хлорного газу пояснюється технічним описом та технічними кресленнями, де: Фіг. 1 - загальна схема обв'язки автоматичного хлоратора технічними трубопроводами, із яких трубопровід газоподібного хлору має жовтий колір, а трубопровід хлорної води має помаранчевий колір, Фіг. 2 - загальний вид газоаналізатора типу Дозор-С для настінного кріплення з електрохімічними вимірювальними перетворювачами, Фіг. 3 - загальний вид встановлення електрохімічного вимірювального перетворювача всередині корпусу газоаналізатора типу Дозор-С, Фіг. 4 - загальний вид конструкції електрохімічного вимірювального перетворювача з чутливим елементом типу Sensor, Фіг. 5 - загальний вид встановлення сигналізатора типу ЗОНД-1, Фіг. 6 - загальний вид виносного датчика з блоком чутливих елементів, Фіг. 7 - загальний вид блока чутливих елементів для сигналізатора типу ЗОНД-1, Фіг. 8 - вид А за Фіг.7. Корисна модель - Система слідкування за витоком газу у час дозування хлорного газу за допомогою автоматичного хлоратора 1 (або автоматичних хлораторів), які встановлені у робочій зоні хлордозаторної 2, містить інжектор 3, який зв'язаний з хлоратором 1 через технічний напірний трубопровід 4, по якому транспортується випарений газоподібний хлор із хлоратора 1 у інжектор 3 для утворення хлорної води, яка потім транспортується по технічному трубопроводу 5; для додавання газоподібного хлору або хлорної води для первинного та вторинного хлорування питної води, напірний трубопровід 4, по якому транспортується газоподібний хлор, має пізнавальне фарбування, колір якого жовтий, а трубопровід 5 хлорної води також має пізнавальне фарбування, колір якого помаранчевий; технологічні трубопроводи 4 і 5 виконані з хлорованого полівінілхлориду та оснащені метричними трійником 6 та редукцією 7 для клейового з'єднання у час з'єднання труб 4 або 5 зклеюванням; інжектор 3 зв'язаний з фільтром 8 для фільтрування газоподібного хлору, що надходить, може усувати забруднення хлорної води, якою знезаражують питну воду (див. Фіг. 1). Автоматичний контроль загазованості повітря робочої зони хлордозаторної 2 здійснюється шляхом встановлення настінного газоаналізатора 9, наприклад типу Дозор-С, який призначений для автоматичного безперервного вимірювання масової концентрації хлору у повітрі робочої зони хлордозаторної 2 за допомогою електрохімічних вимірювальних перетворювачів 10 від 1-го до 5-ти, що мають чутливий елемент 11 для видачі світлових і звукових сигналів ПОРОГ 1 або ПОРОГ 2; газоаналізатор 9 типу Дозор-С оснащений блоком 12 електроживлення і сигналізації, затискач електричного кабелю 13 якого закріплений в кронштейні 14 або до кришки 15; плата 16 вимірювання та звукової індикації у електрохімічного вимірювального перетворювача 10 з прокладкою 17 жорстко закріплена через стійку 18 за допомогою металевих гвинтів 19, які зв'язуються з корпусом 20, де передбачається захисна сітка 21 для небезпеки чутливого елемента 11, працездатність якого може поновлюватися за 3 години і електричні сигнали знову надходять від чутливого елемента 11; електрохімічний вимірювальний перетворювач 10 може працювати тільки з блоком 12 електроживлення і сигналізації, де встановлені електричні клемні колодки 22 для приєднання до чутливого елемента 11 типу Sensor, який може перевіряти пороги спрацьовування (див Фіг. 2, Фіг. 3, Фіг. 4). Додаткове призначення сигналізатора 23, наприклад типу ЗОНД-1, який напівпровідниковий автоматичний, служить для визначення наявності витікання газу у час дозування хлорного газу автоматичним хлоратором 1 та для видачі аварійного сигналу при перевищенні встановлених значень концентрації хлору у повітрі робочої зони хлордозаторної 2; сигналізатор 23 оснащений виносним датчиком 24 з блоком 25 чутливих елементів; сигналізатор 23 приєднується до блока електроживлення 26; виносний датчик 24 може надбудовуватися над сигналізатором 23 та 2 UA 78312 U 5 10 15 20 25 30 35 40 зв'язуватися за допомогою шнура 27 довжиною 1,6 м, який утримується у сальнику 28; блок 25 чутливих елементів встановлений всередині виносного датчика 24 і захищений кришкою 29 з пружним кільцем 30; блок 25 чутливих елементів містить вимірювальний чутливий елемент 31 і порівняльний чутливий елемент 32, між якими встановлений розділюваний екран 33; чутливі елементи 31 і 32 розміщені всередині вибухонепроникного ковпачка 34 із сітки, який може захищати від механічних пошкоджень та чутливі елементи 31 і 32 у ньому залити першим шаром 35 із супергіпсу та другим шаром 36 герметизованого клею з заповнювачем у вигляді меленого кварцу; шари 35 і 36 заливки необхідні для електричної та механічної міцності блока 25 чутливих елементів (див. Фіг. 5, Фіг. 6, Фіг. 7, Фіг. 8). З моменту вмикання підготовленого до праці через 40 сек. сигналізатор 23 типу ЗОНД-1 може видавати один із інформаційних сигналів 'Норма" або "Порог", який свідчить про концентрації газу у контролюючій точці 37 на блоці 25 чутливих елементів, при цьому робота сигналізатора 23 припиняється та приймаються заходи щодо усунення загазованості у робочій зоні хлордозаторної 2 з автоматичним хлоратором 1 (див. Фіг. 1, Фіг. 5, Фіг. 6, Фіг. 7, Фіг. 8). Заявлена система слідкування за витоком газу у час дозування хлорного газу може забезпечувати відповідні вимоги по зберіганню, транспортуванню та застосуванню хлору на хлораторній системі подачі питної води. Джерела інформації: 1. Патент Російської Федерації на корисну модель № 68698, кл. G01N 27/12, опубл. 27.11.2007р. 2. Патент України на винахід № 63598А, кл. G08B 23/00, опубл. 15.01.2004 р. З. Патент Російської Федерації на корисну модель № 113735, кл. С02Р 1/467, опубл.27.02.2012 р. (найближчий аналог) ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Система слідкування за витоком газу під час дозування хлорного газу, що містить інжектор для хлораторів, які служать для дозування газоподібного хлору, та для утворення хлорної води, а у хлордозаторній встановлений газоаналізатор або сигналізатор хлору, яка відрізняється тим, що хлоратори виконані настінні з автоматичним регулюванням дози хлорування шляхом безперервного вимірювання масової концентрації хлору у повітрі за допомогою газоаналізатора, наприклад типу Дозор-С, з електрохімічними вимірювальними перетворювачами, що мають чутливий елемент для видачі світлових і звукових сигналів ПОРОГ 1 або ПОРОГ 2; газоаналізатор Дозор-С закріплений настінно, а сигналізатор хлору, наприклад типу ЗОНД-1, напівпровідниковий автоматичний та оснащений виносним датчиком з блоком чутливих елементів для видачі аварійного сигналу при перевищенні концентрації хлору у повітрі робочої зони хлордозаторної. 2. Система за п. 1, яка відрізняється тим, що хлоратори обв'язані технологічними трубопроводами, які виконані з хлорованого полівінілхлориду та оснащені метричними трійником та редукцією для клейового з'єднання у час з'єднання труб зклеюванням. 3. Система за пп. 1, 2, яка відрізняється тим, що трубопровід, по якому транспортується газоподібний хлор, має пізнавальне фарбування, колір якого жовтий, а трубопровід хлорної води також має пізнавальне фарбування, колір якого помаранчевий. 3 UA 78312 U 4 UA 78312 U 5 UA 78312 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
