Спосіб одержання силікагелю з молекулярно-ситовими властивостями

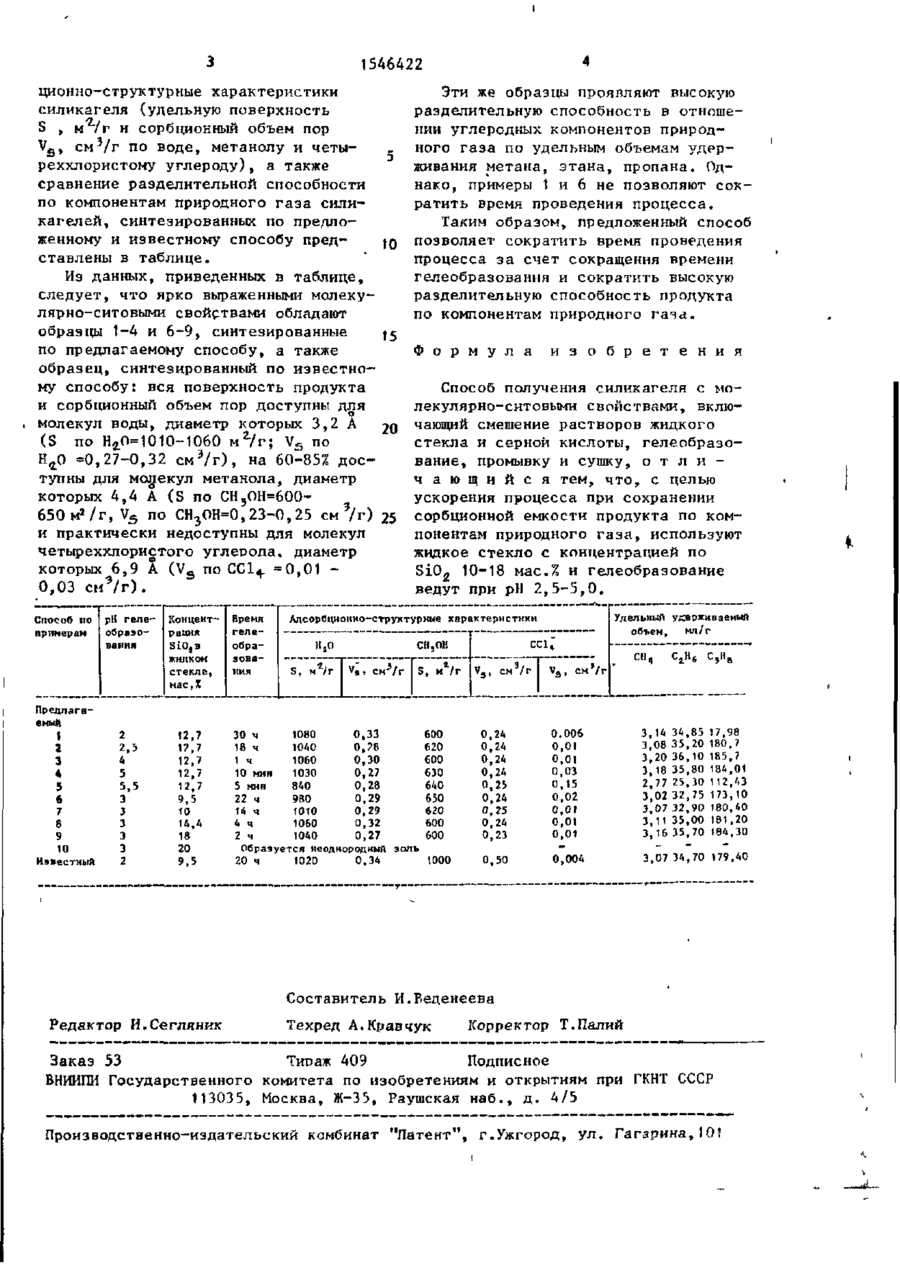

Изобретение относится к способам затем сушат при комнатной температуре в струе воздуха. Образуется силикагель с молекулярно-ситовымн свойствами, сорбционный объем пор Vs по С ^ Н = 0,24 НО см*/г, V5 no CCU = =0,006 с м 3 / г . П р и м е р 2 . К 15 мл серной кислоты (уд.вес. 1,1 г/см') приливают при перемешивании 25 мл раствора жидс = = 1 2 7 м а с кого стекла ( з і 0 і » - ^ Я° рН-2,5. Золь превращается в гель через 18 ч . Далее процесс проводят аналогично примеру 1. Изобретение относится к способам получения силикагелей с молекулярноситовыми свойствами, применяемых в качестве адсорбентов для разделения, осушки и очистки природного газа, газов крекинга, пиролиза, пропилена, бутилена, а также в качестве носителей катализаторов. Цель изобретения - сокращение времени проведения процесса при сохранении адсорбционной емкости продукта по компонентам природного гая а. П р и м е р і . К 1 5 м л серной кислоты (уд. вес.1,1 г/см ) приливают при перемешивании 24 мл раствора жид= кого стекла (С5,о 2 =12,7 мас.%) до рН=2. Через 30 ч золь превращается в гель. Образовавшийся гидрогель разрезают на куски примерно равных размеров и промывают подкисленной дистиллированной водой до отсутствия ионов S 0 4 и їїа++ в промывной воде, Образуется силикагель с молекулярно-ситовыми свойствами (Vs по Э V s no ССЦ-0,01 с м / г ) . Данные о влиянии условий синтеза на время гелеобразования и адсорб • n г і* 3 см /г, S-_ д**ж« I (к? 1546422 Эти же образцы проявляют высокую ционно-структурные характеристики разделительную способность в отношесиликагеля (удельную поверхность нии углеродных компонентов природS , м /г и сорбционный объем пор ного г а з а по удельным объемам удерV s > см ? /г по воде, метанолу и четыживания метана, э т а н а , пропана. Одреххлористому углероду), а также нако, примеры 1 и 6 не позволяют соксравнение разделительной способности ратить время проведения процесса. по компонентам природного г а з а силиТаким образом, предложенный способ кагелей, синтезированных по предлопозволяет сократить время проведения женному и известному способу предJO процесса за счет сокращения времени ставлены в таблице. гелеобразования и сократить высокую Из данных, приведенных в таблице, разделительную способность продукта следует, что ярко выраженными молекупо компонентам природного г а я а . лярно-ситовыми свойствами обладают образцы 1-4 и 6-9, синтезированные 15 Ф о р м у л а и з о б р е т е н и я по предлагаемому способу, а также образец, синтезированный по и з в е с т н о Способ получения силикагеля с мому способу: вся поверхность продукта лекулярно-ситовыми свойствами, вклюи сорбционнып объем пор доступны для молекул воды, диаметр которых 3,2 А 20 чающий смешение растворов жидкого стекла и серной кислоты, гелеобразо(S по Н г 0=1010-1060 м г / г ; V s по вание, промывку и сушку, о т л и Н^О ^0,27-0,32 с м 3 / г ) , на 60-852 д о с ч а ю щ и й с я тем, ч т о , с целью тупны для молекул метанола, диаметр ускорения процесса при сохранении которых 4,4 A (S по СН3ОН=6006 5 0 м 2 / г , V3 по СН 3 ОН=0,23-0,25 см 3 /г) 25 сорбционной емкости продукта по компонентам природного г а з а , используют и практически недоступны для молекул жидкое стекло с концентрацией по четыреххлористого углерода, диаметр SiO 2 10-18 мас.% и гелеобразование которых 6,9 A (V s по СС1 + = 0 , 0 1 ведут при рИ 2 , 5 - 5 , 0 , 0,03 с м * / г ) . Способ по рН г е л е Концент Время примерам обраэо— вання рация SiOjB жидком стекле, мас, Я геле™ образовя™ ния Предлагаемый 1 2 3 4 5 6 7 8 9 10 Иэвестмый 2 2,5 4 5 5,5 3 3 3 3 3 2 12,7 17,7 12,7 12,7 12,7 9,5 10 14,4 18 20 9,5 Адсорбцнонно-структурные характеристики 1 аП 1 S, н У /г г к, смт—і 3 CHjOH і ~ S, м*/г 1 1080 600 30 ч о, 33 620 16 ч 1040 о. ?8 600 1 ч 1060 о, 30 10 мин 630 1030 о. 27 640 5 мин 840 о, 28 650 22 ч 9В0 о. 29 620 14 ч 1010 о, 29 600 4 ч 1060 о. 32 2 ч 600 1040 о, 27 Образуется неоднородный золь 1000 20 ч 1020 о. 34 пг л V см "•і * , Удельный удерживаемый мл г объем, Ґ1І..
