Посудина для текучого продукту та спосіб її виготовлення

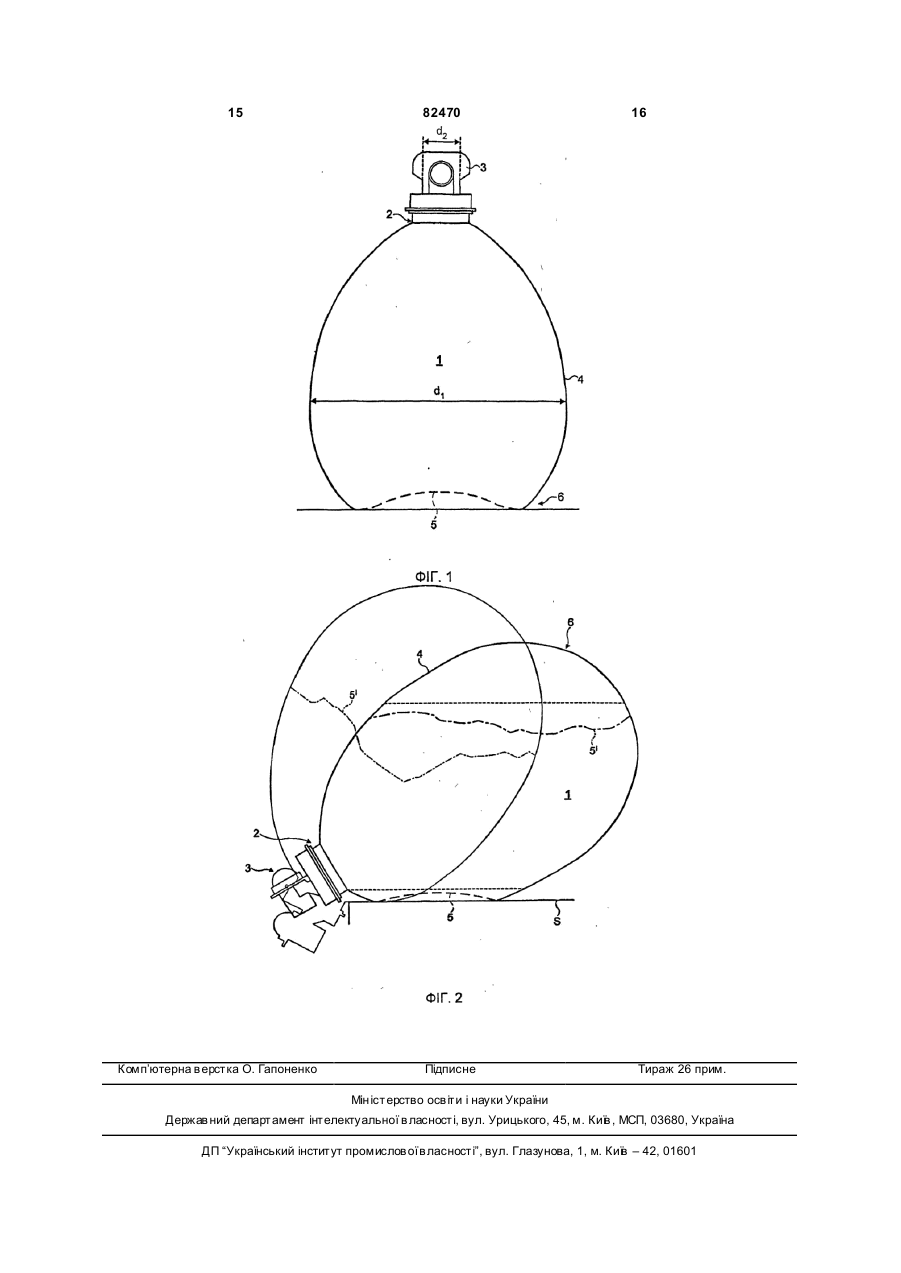

1. Посудина для текучого продукту, зокрема для напою, краще для мінеральної води, яка складається, по суті, з корпусу (1), що має в найбільшому своєму перерізі розмір d1, і щонайменше одного горлечка (2) із внутрішнім діаметром d2, виконаного з можливістю закриватися за допомогою закупорювального та (або) роздавального засобу (3) згаданого текучого продукту, що міститься в зазначеній посудині, яка відрізняє ться тим, що стінка або стінки (4), які утворюють корпус (1) посудини, виготовляються з гнучкої пластмаси, здатної деформуватися при збереженні постійної площі поверхні, зокрема, під дією ваги текучого продукту, що міститься в згаданій посудині, у тому випадку, коли стінка або стінки (4) приходять у зіткнення з точкою або опорною поверхнею, внаслідок чого щонайменше у місці цього зіткнення щонайменше одна ділянка (5) стінки стає неплоскою, а співвідношення між показниками d2 і d1 знаходиться в межах між 1:3 до 2. Посудина за п. 1, яка відрізняється тим, що 1:10. співвідношення між показниками d2 і d1 знаходиться в межах від 1:4 до 1:10. 3. Посудина за одним з пп. 1 або 2, яка відрізняється тим, що має круглий чи практично круглий поперечний переріз. 4. Посудина за п. 3, яка відрізняється тим, що має яйцеподібну чи по суті яйцеподібну загальну форму. 5. Посудина за п. 3, яка відрізняється тим, що має сферичну чи по суті сферичну загальну форму. 2 (19) 1 3 82470 4 пусу (1) із ступенем розтягання за площею поверхні від 20 до 50, краще від 25 до 35. Даний винахід належить до області техніки, зв'язаної з затарюванням текучих продуктів, наприклад, таких як рідини та пастоподібні продукти, і, зокрема, до посудин, призначених для зберігання в них напоїв, а більш конкретно мінеральної води. В області техніки, зв'язаній із затарюванням питної води, повсюдного поширення набула напівтверда тара, що виго товляється із синтетичних матеріалів, широко відомих як пластмаси, наприклад, з таких як ПЕТ (поліетилентерефталат), ПП (поліпропілен), ПЕВГ (поліетилен високої густини) і т.д. Така тара звичайно виготовляється у вигляді пляшок, ємність яких, принаймні у Франції, в більшості випадків знаходиться в межах від 25 сантилітрів до 1,5 літрів чи навіть до 2 літрів. Бутлі більшої ємності зустрічаються порівняно рідко, зокрема, через їхню велику вагу. Правда, відомі також і біорієнтовані поліетилентерефталатні посудини циліндричної форми чи з прямокутним поперечним перерізом, стандартна ємність якої може досягати 5 літрів і більше. Однак, механічна міцність таких посудин звичайно невелика при пропорційно більшій вазі використовуваного при їхньому виготовленні синтетичного матеріалу, і тому виробництво таких посудин дуже неекономічне. Орієнтовно, за умови забезпечення досить помірних механічних властивостей, 5-літровий бутель потребує для свого виготовлення, щонайменше, 90г поліетилентерефталату при виконанні бутля в циліндричному варіанті чи, щонайменше, 110г цього ж матеріалу при виконанні її у виді стандартного бутля прямокутного поперечного переріза. З метою загального поліпшення механічних властивостей таких посудин, зокрема, у тому, що стосується їхнього механічного опору роздавлюванню у вертикальному напрямку, посудини такого типу, присутні в даний час на ринку, виконуються з товщиною стінок, значно більшою, ніж звичайно прийнята, і мають різні зміцнюючі ці посудини елементи конструкції (стовщення, гребені жорсткості і - т.д.), що приводить до додаткового збільшення загальної ваги згаданих посудин, ускладнює їхнє виробництво і, отже, призводить до збільшення витрат, зв'язаних з їхнім виробництвом. Крім того, ці посудини дуже непрактичні при зберіганні, наприклад, коли їх приходиться зберігати усередині холодильника, через те, що їхня жорстка геометрична форма потребує для розміщення цих посудин досить великого простору з досить визначеними розмірами. Вже зараз існують кілька різних технічних рішень, що дозволяють надати споживачу посудини такого ж типу, але з менш товстими стінками, і тому потребуючими для свого виготовлення меншої кількості матеріалу. В описах винаходів до [німецького патенту № DE 19500006 і до японського патенту № JP 10007121] розкриваються різні види тари, що забезпечує можливість, у першому з цих винаходів, гарантувати повне спорожнювання тари і зменшити об'єм, займаний відхода ми, що залишаються після використання цієї тари, а в іншому - гарантува ти її стійкість в стоячому положенні і досить високу компактність. У цих випадках як матеріал використовується поліетилен, який переробляється шляхом екструдування і видувного формування. При цьому необхідність прибігати в даних випадках до попереднього формування заготовок не дозволяє одержати в остаточному виді цілком готову посудину порівняно великої ємності. Даний винахід спрямований на усунення зазначених недоліків відомих посудин, а мета винаходу полягає в створенні такої посудини для текучого продукту, що при однаковій з існуючою стандартною посудиною ємністю потребувала би для свого виготовлення меншої кількості відповідної пластмаси, ніж стандартна посудина, маючи в той же самий час механічні властивості, порівнянні з властивостями стандартної посудини, а її геометрична форма забезпечувала б порівняну легкість зберігання цієї посудини навіть у дуже обмежених просторах, приміром, усередині холодильника. Таким чином, предметом даного винаходу є посудина для текучого продукту, зокрема, для напою, а більш конкретно - для мінеральної води, що складається, по суті, з корпусу, який має в найбільшому своєму перерізі розмір d1, і, щонайменше, одного горлечка з внутрішнім діаметром d2, яке може бути закрито закупорювальним засобом і (або) роздавальним пристроєм для згаданого текучого продукту, що міститься в згаданій посудині, при цьому стінка чи стінки, що утворюють корпус згаданої посудини, виготовляються з гнучкої пластмаси, здатної деформуватися при збереженні постійної площі поверхні, зокрема, під дією ваги текучого продукту, що міститься у згаданій посудині, у тому випадку, коли згадана стінка чи стінки приходять у зіткнення з яким-небудь об'єктом в одній точці чи з відповідною опорною поверхнею, у результаті чого, щонайменше, у тому місці, де відбувається таке зіткнення, щонайменше, якась одна ділянка цієї стінки чи стінок стає неплоскою, а співвідношення між показниками d2 і di знаходиться в межах від 1:3 до 1:10. У кращому варіанті здійснення даного винаходу, співвідношення між показниками d2 і d1 знаходиться в межах від 1:4 до 1:10. За ще кращим варіантом його здійснення, співвідношення між показниками d2 і d1 знаходиться в межах від 1:4,5 до 1:8. На ринку поки що немає в наявності такого виробу аналогічного типу, що мав би ви щезгадане значення зазначеного співвідношення, і такий виріб не пропонується в тих патентних документах, посилання на які наведені вище. Не можна з усією очевидністю сказати, щоб при проведенні обробки пластмаси, наприклад, поліетилентерефталату, шляхом видувного формування, в результаті буде отримане вищезгадане значення зазначеного співвідношення показників із забезпеченням при цьому непорушеною необхідної 5 82470 6 цілісності посудини. Більш того, при заповненні чого, щонайменше, у тому місці, де відбувається посудини, виконаної відповідно до даного винатаке зіткнення, щонайменше, якась одна ділянка ходу, вона практично не жолобиться, на відміну 5 цієї стінки чи стінок стає неплоскою (що можна від пляшки, виготовленої з того ж самого матерібачити на Фігурах 1 і 2). У варіанті здійснення алу. Така несприйнятливість до жолоблення, а даного винаходу, представленому на прикладетакож гарні механічні характеристики цих посудин них кресленнях, посудина має ємність 33 сантидопускають можливість їхнього зберігання у мішлітра, а співвідношення між показниками d2 та d1 ках чи картонних коробках, а також дозволяють складає 1:8 (10мм:80мм). ощадливо використовувати місце, виділене для Закупорювальний засіб є ковпачком або їхнього зберігання, тому що ці посудини можна мембраною, що герметично зашпаровується. розставляти ближче одна до одної без якихКовпачки можуть бути застосовані при будьнебудь значних невикористовуваних проміжків якому діаметрі отвору в горлечку. На противагу між ними. цьому, герметично зашпаровувані мембрани є Інший предмет даного винаходу полягає в кращими для застосування їх при порівняно незастосуванні посудини, виготовленої відповідно великому діаметрі горлечка, наприклад, порядку до даного винаходу, причому ця посудина може 10мм. У цьому випадку, посудина може витримумати практично будь-яку ємність у межах від 20 вати високі тиски, що можуть виникати, наприсантилітрів до 20 літрів і призначається для збеклад, при зберіганні чи під час транспортування. рігання в ній води чи якого-небудь рідкого негаПри діаметрах горлечка близько 10мм, посудина зованого напою, зокрема, різних видів негазоваможе витримувати тиск порядку 5бар. Крім того, ної мінеральної води, або газованої води чи можливо також закупорювання посудини шляхом газованого рідкого напою, зокрема, газованої закочування чи запаювання горлечка, при цьому мінеральної води. для наступного його відкривання передбачене Ще одним предметом даного винаходу є спозастосування якого-небудь ріжучого предмета чи сіб виготовлення корпусу посудини у відповідносчогось у цьому роді. ті до даного винаходу, при здійсненні якого згаЗрозуміло, сам матеріал, з якого виконується даний корпус одержують шляхом формування з стінка чи стінки 4, повинний бути досить тонким і роздуванням попередньо відформованої полігнучким для того, щоб ці стінки мали здатність до етилентерефталатної заготовки, придатної для місцевого деформування, змінюючи при цьому виготовлення з неї згаданого корпусу зі ступенем властиву їм опуклість (чи увігнутість), як це покарозтягнення по площі поверхні в межах від 20 до зано на згаданих Фігурах 1 і 2, але залишаючись 50, краще, у межах від 25 до 35. при цьому досить жорсткими для того, щоб посуІнші ознаки і переваги даного винаходу будина була здатною у певних умовах зберігати дуть очевидні з наведеного нижче докладного свою первинну форму, набуту в процесі свого опису приклада здійснення винаходу, що містить виготовлення. Однак, порожня посудина при посилання на прикладені креслення, на яких: цьому, наприклад, сама по собі не сплющується, Фігура 1 є схематичним зображенням виду як це звичайно відбувається з гнучким полівінілзбоку, на якому показаний у розрізі один з варіанхлоридним (ПВХ) пакетом, застосовуваним при тів виконання посудини відповідно до даного виздійсненні пакування за принципом «пакет у конаходу; а робці», зокрема, у процесі доставки і розподілу Фігура 2 є схематичним зображенням виду продукції у виноторговій справі, або як це мало б збоку, на якому показана у розрізі та ж посудина, місце при користуванні відповідними пакетами, що і на Фігурі 1, але вже в положенні, займаному застосовуваними в лікарняних умовах при узятті, при користуванні нею. транспортуванні і зберіганні крові чи різних фізіоРозглянемо, насамперед, Фігуру 1, де предлогічних рідин. ставлено схематичне зображення у виді збоку, на Крім того, усі деформації на поверхні чи усеякому показаний у розрізі один з варіантів викоредині оболонки, утвореної стінкою чи стінками 4, нання посудини відповідно до даного винаходу. відбуваються при постійній площі поверхні (згаУ варіанті здійснення даного винаходу, розданої оболонки), тобто, без будь-якого розтягуглянутому в приведеному тут нижче описі і зовання чи стискування останньої, як це, наприбраженому на прикладених кресленнях, посудина клад, спостерігалося б для посудини, для текучого продукту, зокрема, для напою, а виготовленої з якого-небудь розтяжного матеріабільш конкретно - для мінеральної води, складалу еластомерного типу (надувного балона). ється, по суті, з корпусу 1 і, щонайменше, одного Крім цього, посудина, виконана відповідно до горлечка 2, яке може бути закрито закупорюваданого винаходу, не має, за винятком, можливо, льним засобом і (або) роздавальним пристроєм 3 тільки лише її денця 6, такої ділянки чи такої обдля згаданого текучого продукту, що міститься в ласті у межах своєї стінки 4, що були б поперезгаданій посудині, при цьому стінка чи стінки 4, дньо деформовані з метою утворення в цьому що утворюють корпус 1 згаданої посудини, вигомісці відповідної плоскої опорної ділянки, коли товляються з гнучкої пластмаси, здатної дефорготова посудина випускається з виробничого цемуватися при збереженні постійної площі поверхху заводу з виготовлення таких посудин. Безумоні, зокрема, під дією ваги текучого продукту, що вно, ніякої деформації чи деформацій стінки 4, міститься в згаданій посудині, у тому випадку, що дозволяла б забезпечити стійке положення коли згадана стінка чи стінки 4 приходять у зіткзгаданої посудини на своєму місці, звичайно не нення з яким-небудь об'єктом в одній точці чи з відбувається аж до того моменту, коли посудина відповідною опорною поверхнею, у результаті прийде у зіткнення з яким-небудь об'єктом, на 7 82470 8 приклад, з опорою S, на яку її ставлять (тоді відчається на стійкості пляшок у стоячому бувається деформація її денця 6 - Фігура 1) чи положенні, зручності і легкості в користуванні кладуть (тоді відбувається деформація її стінки 4 ними, їхньому зовнішньому виді і т.д. з утворенням при цьому відповідного торця на У кращому варіанті свого виконання, пропопосудині у виді неплоскої частини 5 - Фігура 2). нована посудина має яйцеподібну чи практично Таким чином, неплоска ділянка чи ділянки 5 яйцеподібну загальну форму. Ця природна форстінки, що утворюються в результаті ци х тимчама, виконувана у виді яйця і показана на Фігурах сових деформацій, забезпечують збереження 1 і 2, забезпечує одержання конструкції, що має згаданою посудиною стійкого положення на пооптимальний опір дії вертикальних навантажень, верхні S, на яку її можна поставити чи покласти. завдяки чому забезпечується можливість для Коли посудина (цілком заповнена чи зовсім заданої ємності і при визначеній кількості затрапорожня) виводиться із зіткнення з відповідним чуваних матеріалів домогтися одержання таких об'єктом чи з опорою S, вищезгадані деформації механічних властивостей, що є еквівалентними цілком зникають, і тоді посудина самостійно, а чи навіть перевершують відповідні показники для при необхідності - з невеликим зусиллям, що конструкцій, які мають циліндричну чи практично прикладається до неї ззовні, знову приймає свою циліндричну форму, що звичайно застосовуються первинну форму, що була отримана нею у пров даній області техніки. цесі її виготовлення, здійснюваного шляхом виВ іншому варіанті свого виконання (не покадувного формування розтяганням з попередньо заному на прикладених кресленнях), пропоновавідформованої заготовки. на посудина, що виготовляється відповідно до Таким чином, посудина, виконана відповідно даного винаходу, має сферичну чи практично до даного винаходу, у порожньому чи у заповнесферичну загальну форму. ному своєму стані може зберігатися із забезпеЗастосування цих простих форм забезпечує ченням при цьому відповідної стійкості, тобто, також можливість використання посудини, що іншими словами, зберігаючи первинну свою фовиготовляється відповідно до даного винаходу, рму, отриману нею в процесі виготовлення, у як засобу для дозаправлення водоохолоджувавертикальному положенні (горлечком 2 догори), льних пристроїв, для яких не потрібно обов'язкоколи її ставлять, наприклад, донизу плоским денвої наявності у посудин, використовуваних для цем 6, попередньо відформованим (у порожньоїхнього дозаправлення, плоского денця 6, тому му стані посудини), або ж - в іншому варіанті що дозаправлення таких пристроїв здійснюється донизу опуклим денцем 6, виконаним на початку звичайно шляхом введення відповідної посудини в процесі виготовлення посудини, яке деформуголівкою (горлечком 2) донизу у приймач згадається з постійною площею деформованої поверного водоохолоджувального пристрою. хні в місцевій зоні зіткнення під впливом ваги вміКрім того, при застосуванні такого типу геосту, що знаходиться у посудині, утворюючи метричної форми поверхні забезпечується також неплоску (увігнуту) ділянку 5, що забезпечує можливість збільшення площі поверхні теплообутворення основи, досить стійкої для згаданої міну між згаданою посудиною та охолоджувальпосудини, що знаходиться в заповненому стані. ними засобами, якими звичайно забезпечуються В іншому варіанті виконання пропонованої згадані водоохолоджувальні пристрої. посудини може відповідно передбачатися наявЯк вже було згадано в наведеному вище опиність денця 6, що утворюється в процесі виготовсі і показано на Фігурах 1 і 2, опуклість посудини, лення посудини і має плоску область (ділянку виготовленої відповідно до даного винаходу, у плоскої чи приблизно плоскої форми), що фортому випадку, коли згадана стінка чи стінки 4 мується заздалегідь. приходять у зіткнення з яким-небудь об'єктом в У варіанті виконання, що має особливі переодній точці чи з відповідною опорною поверхнею, ваги, пропонована посудина, що виготовляється перетворюється на увігнутість, щонайменше, у відповідно до даного винаходу, має круглий чи тому місці, де відбувається таке зіткнення, і напрактично круглий поперечний переріз. впаки. Одержувані при цьому переваги пояснюютьТаким чином, у випадку застосування яйцеся тим, що прийняту для такої посудини симетриподібної загальної форми посудини, показаної на чну геометричну форму тіла обертання легше згаданих Фігурах 1 і 2, опукла зовнішня стінка 4 всього забезпечити в процесі її виготовлення, що цієї посудини, що приходить у зіткнення з опорою є економічно доцільним з погляду виробництва, а S, на яку стави ться ця посудина (наприклад, з також тим, що допускається заповнення такої верхньою площиною столу, або з поперечинами посудини відповідними продуктами, що виділяполіці чи опорної сітки усередині холодильника), ють газоподібні речовини, приміром, такими як, деформується з постійною площею деформовазокрема, газовані напої (різні види газованої воної поверхні в місцевій зоні зіткнення таким чиди, содової води і т.д.), споживання яких набуло ном, що в цьому місці утворюється увігнута повепоширення внаші дні. Отже, така форма посудирхня чи відповідний шар, точки чи поверхні ни дуже добре пристосована, зокрема, для утризіткнення яких зі згаданою поверхнею S обмежемання в ній таких рідин, при зберіганні яких у ні. пляшках спостерігається - в результаті виділення Можна також передбачити, щоб тільки бічні двоокису вуглецю чи якого-небудь іншого газу стінки 4 згаданої посудини були виконані таким схильність до деформування корпусу таких плячином, щоб мати зазначену властивість, при шок, якщо корпус не має симетричної геометричцьому стінка 4 на денці 6 та (або) поблизу горленої форми тіла обертання, що негативно позначка 2 виконується більш товстою для того, щоб ці 9 82470 10 стінки не деформувалися зовсім чи зазнавали су 1 згаданої посудини наявність невеликих ділядуже незначних деформацій. нок чи зон, що мають збільшену товщин у, які У положенні, займаному при користуванні розташовуються, зокрема, у безпосередній блинею, пропоновану посудину, що виготовляється зькості до горлечка 2 та (або) до денця 6 і забезвідповідно до даного винаходу, можна покласти, печують місцеве зміцнення зазначених частин наприклад, на бік, як показано на Фігурі 2. посудини. Застосування таких посилюючих елеМісцева деформація, якої у межах постійної ментів є доцільним, зокрема, для того, щоб полеплощі деформованої поверхні зазнає стінка 4, гшити з їхньою допомогою проведення процедуколи вона приходить у зіткнення з опорою S на ри заповнення згаданих посудин або поліпшити своїй неплоскій ділянці 5, є цілком оборотною, і їхню стійкість при зберіганні. стінка автоматично відновлює свою первинну У кращому варіанті свого виконання, пропоформу в тому випадку, коли посудина усе ще нована посудина додатково відрізняється також продовжує залишатися в достатньому ступені тим, що корпус 1 і горлечко 2 цієї посудини викозаповненою, як тільки вона перестане стикатися з нані як єдине ціле. Це дозволяє уникнути викооб'єктом, що викликав цю деформацію. нання якого-небудь з'єднання чи шва, що могли б На відміну від інших матеріалів, зокрема, від утворювати зону зниженої міцності. деяких еластичних матеріалів, що щільно приляПосудину, виготовлену відповідно до даного гають до об'єктів, з якими вони приходять у зітквинаходу, доцільно було б, зокрема, застосовунення, у точності повторюючи їхню форму, опуквати для утримання в ній напоїв у кількостях, що ла стінка 4, стикаючись з опорою S, перевищують таку кількість, яку зараз звичайно деформується в межах постійної площі дефорприйнято зберігати в існуючій стандартній тарі, мованої поверхні, щонайменше, у тому місці, де наприклад, у пляшках, ємність яких досить рідко відбувається це зіткнення, у результаті чого споперевищує 2 літри. стерігається оборотна зміна кривизни цієї поверКрім того, відповідно до ще однієї істотної хні з опуклої на увігн уту навіть без будь-якого ознаки даного винаходу, пропонована посудина переходу при цьому через проміжний площинний відрізняється також тим, що при робочій її ємносстан. В тій області те хніки, до якої відноситься ті в 5 літрів кількість поліетилентерефталату, що даний винахід, цю незвичайну властивість іноді витрачається при виготовленні згаданої посудипозначають терміном «бістабільність», що вирани, складає приблизно 30г за умови забезпеченжає безпосередню зміну кривизни без переходу ня її опору дії вертикального навантаження, що через проміжний площинний стан з опуклого стаскладає приблизно 65кг. Це дозволяє одержати ну на увігн утий стан і навпаки. істотну економію у витраті цього виду пластмаси, Відповідно до іншої істотної ознаки даного тому що в даний час на ринку є порівняно мало 5винаходу, пластмаса, що застосовується для літрових посудин, для виготовлення, яких потрібформування стінки чи стінок 4 пропонованої поно - для одержання порівнянної механічної міцсудини, є напівкристалічним пластичним матеріності - витратити така кількість полімеру, що алом, що має низьку швидкість кристалізації, тебільш ніж у три рази перевищує його кількість, мпература склування (Тg ) якого складає 70°С чи потрібну для виготовлення посудини відповідно вище, а температура кристалізації Тс складає до даного винаходу. У тих випадках, коли застоблизько 140°С. совуються посудини, що мають меншу ємність, Під низькою швидкістю кристалізації слід ронаприклад, близько 33 сантилітра, кількість пласзуміти таку величину цієї швидкості, при якій стає тичного матеріалу, що витрачається на виготовможливим забезпечення аморфного стану шлялення кожної з них, складає близько 3-4г, що вихом швидкого охолодження. гідно відрізняє їх від пляшок такої ж ємності, при Із забезпеченням при цьому відповідних певиготовленні яких витрачається близько 12г плареваг, пластмасу, призначену для формування стмаси на кожну пляшку. стінки чи стінок 4 посудини, вибирають з групи Відповідно до ще одного варіанта здійснення матеріалів, що складається з ПЕТ (поліетилентеданого винаходу, пропонована посудина відрізрефталату) і ПЕН (поліетиленнафталату). Було няється тим, що корпус 1 має денце 6, на якому встановлено, що витягання поліетиленнафталату утворена плоска чи практично плоска ділянка. Ця не чинить ніякого негативного впливу на водоізоділянка може бути виконана будь-яким способом, ляційні властивості одержуваної в результаті відомим на даний час в області техніки, зв'язаній посудини, а також що при товщині стінки близько з виробництвом посудин із синтетичних матеріа50мкм і менше забезпечуються досить висока лів (у виді плоского денця, що має зміцнювальні безпека самої посудини і схоронність її вмісту. ребра або не має таких, у виді денця, виконаного Для того щоб гарантувати як гнучкість, необу формі пелюстків, і т.д.). хідну для забезпечення вищезгаданої деформаОднак, може передбачатися також наявність ції, так і достатню механічну міцність, пропоновау посудини, що виготовляється відповідно до на посудина, що виготовляється відповідно до даного винаходу, такого денця 6, що є усього даного винаходу, додатково відрізняється тим, лише стінкою 4 у своїй первозданній формі, що що товщина стінки чи стінок 4, які утворюють корутворилася в результаті видувного формування пус 1 посудини, знаходиться в межах від 30мкм посудини з розтяганням з попередньо відформодо 100мкм, а краще - у межах від 50мкм до ваної заготовки, тобто, іншими словами, без оде70мкм. ржання при цьому додатково якого-небудь спеціЯк вже було згадано у наведеному вище опиального елемента конструкції, внесення якихсі, може також передбачатися на стінках 4 корпунебудь змін у форму посудини чи певного його 11 82470 12 підформування. Для посудини яйцеподібної фотакого здійснення роздачі (без супутнього впуску рми денце б, буде, наприклад, виконуватися таповітря усередину) текучого продукту, що міским чином, щоб мати увігн уту форму. титься в згаданій посудині. У результаті цього, Можливе також і таке технічне рішення, у наприклад, вищезгадані деформації, яких зазнаякому денце 6 може бути виконане в межах цієї ють неплоскі ділянки 5 стінок, будуть виявлятися зони трохи сплощеним для того, щоб посудину усе більш помітно по мірі здійснення роздачі проможна було набагато легше встановити у вертидукту аж до певної визначеної точки, завдяки кальному положенні без завалювання її при цьочому стійкість посудини, що знаходиться, наприму в той чи інший бік. клад, на опорі S, буде поліпшуватися. Для забезпечення більшої стійкості, товщину Зберігання і роздача, здійснювані таким чистінок можна трохи збільшити там, де розташоном, що текучий продукт, який міститься у посуване згадане денце б (тут товщина може склададині, виготовленій відповідно до даного винахоти близько 100-150мкм). ду, не має контакту з повітрям, забезпечує У ще одному альтернативному варіанті свого особливі переваги стосовно до водоохолоджувавиконання, пропоновані посудини, що виготовльних пристроїв, що вже згадувалися у наведеляються відповідно до даного винаходу, можуть ному вище описі, тому що при цьому зменшуєтьбути обладнані відповідними твердими основами ся небезпека бактеріологічного забруднення (які відомі самі по собі) для розміщення в них продукту. неплоского денця 6. Безумовно, розташовуючи посудину горлечЗгідно з ще одним альтернативним варіантом ком 2 якнайнижче, обладнуючи її насосною сиссвого виконання, пропоновані посудини, що виготемою і т.д., можна забезпечити більш сприятливі товляються відповідно до даного винаходу, відріумови для витікання з неї згаданого продукту. зняються тим, що горлечко 2 забезпечується заАналогічно, можна також передбачити надхокупорювальним засобом та (або) роздавальним дження зовнішнього повітря усередину посудини. пристроєм 3, виконаним у виді відповідного розУ такому випадку, необхідно буде подбати про давального крана, користуватися яким можна те, щоб горлечко 2 розташовувалося нижче рівня однією рукою. рідини в посудині, тому що атмосферного тиску Такі роздавальні крани, що самі по собі є вібуде вже недостатньо для витиснення з неї згадомими, дозволяють, із забезпеченням при цьоданої рідини. Саме таке її положення і представму відповідних переваг, особливо зручно здійслене на Фігурі 2. Як тільки об'єм текучого продукнювати регульовану роздачу текучого продукту, ту, що витік із посудини, буде цілком що міститься у посудині, у тому випадку, наприкомпенсований відповідною кількістю повітря, що клад, коли ця посудина зберігається в горизонтанадійшло усередину, відбудеться відновлення льному положенні на полках холодильника, одніпервинної яйцеподібної форми посудини (стінка 4 єю рукою повертаючи цей кран, а іншою у цей же показана для цього випадку суцільною лінією). самий час підставляючи під кран ту посудин у, в При цьому можливо, що рівень текучого продукяку потрібно вилити якусь частину згаданого тету, який залишається у посудині (показаний пунккучого продукту, наприклад, призначену для нетирною лінією), опуститься навіть нижче, ніж вигайного споживання. пускний отвір закупорювального засобу та (або) При використанні посудини, виконаної відпороздавального пристрою 3. У цьому випадку повідно до даного винаходу, для роздачі продукту, трібно буде усього лише нахилити згадану посущо міститься в ній, верхня частина стінки 4 знадину ще тро хи і тим самим виправити положення, ходиться під дією зовнішнього атмосферного що склалося. тиску, в результаті чого відбувається деформація Щоб уникнути необхідності виконання операцієї частини стінки, зовсім як при випусканні повіції зазначеного типу при користуванні пропоноватря з балона, в міру того, як з посудини виходить ною посудиною, слід подбати про те, щоб посуїї вміст. Усе це відбувається без надходження дина була оснащена таким закупорювальним повітря усередину згаданої посудини. Форма позасобом та (або) роздавальним пристроєм 3, що судини, що спорожнюється без супутнього впусзводили б до мінімуму кількість повітря, що надкання до неї повітря, представлена на Фігурі 2, на ходить усередину згаданої посудини. За рахунок якій деформовані стінки 4 позначені, з одного усього цього, а також завдяки застосуванню відбоку, суцільною лінією для неплоских ділянок 5 повідної конструкції стінки чи стінок 4, що утвостінок, що стикаються з опорою S, а з іншого боку рюють згадану посудину, остання буде деформу- штрих-п унктирною лінією для неплоских ділянок ватися, як це вже пояснювалося в наведеному 5' стінок, що утворюються в іншій частині корпусу вище описі, по мірі того як з неї буде поступово 1 посудини. видалятися її вміст, крім того, забезпечуючи таУ тому випадку, коли з посудини випускаєтькож при цьому звільнення деякої частини того ся її вміст без супутнього надходження до неї простору, який раніше займала ця посудина, наповітря, що заповнює об'єм вилитої рідини, неприклад, у холодильнику, де вона зберігалася плоскі ділянки 5 її стінок, діючи при цьому як опо(порівняйте між собою штрих-пунктирні лінії, прора, можуть у сполученні з тими деформаціями, ведені на Фігурі 2). яких зазнають при цьому стінки 4 (якщо вони в У випадку застосування у водоохолоджувацей час не стикаються з жодним з об'єктів, наприльному пристрої, пропонована посудина, виготоклад, таким як опора S) на неплоских своїх ділянвлена відповідно до даного винаходу, буде розках 5', зіграти свою роль у зменшенні загального міщатися в переверненому вертикальному об'єму, займаного згаданою посудиною, під час своєму положенні (горлечком 2 донизу) у відпові 13 82470 14 дному приймачі, що передбачається з цією мерізних текучи х продуктів, їстівних чи неїстівни х тою в згаданому охолоджувальному пристрої, рідин, що мають більшу чи меншу текучість, напри цьому оболонка, яка утворює корпус 1 згадаприклад, таких як фруктові соки, різні напої, що ної посудини, буде з часом поступово осідати по виготовляються на основі молока і т.д., а також мірі видалення з посудини текучого продукту, що різних соусів і приправ (кетчупів, гірчиці, добавок і міститься в ній, без супутнього впускання до неї т.д.), або нехарчових рідин (деіонізованої води, повітря. чистильних продуктів, мийних засобів і т.д.). Завдяки відповідній гнучкості своєї геометриІ, нарешті, ще одним предметом даного вичної форми, пропонована посудина може також находу є спосіб виготовлення корпусу 1 посудини порівняно легко пристосовуватися до конфігурау відповідності до даного винаходу, який відрізції відповідного місця, відведеного для її зберіняється тим, що згаданий корпус 1 одержують за гання, на відміну від твердої наливної тари, що допомогою видувного формування розтяганням з мається зараз у наявності, яка потребує дотрипопередньо відформованої поліетилентерефтамання для неї дуже специфічних розмірних палатної заготовки, придатної для виготовлення з раметрів для того, щоб забезпечити можливість неї згаданого корпусу 1 зі ступенем розтягнення зберігання її в умовах виділення з цією метою по площі поверхні в межах від 20 до 50, а краще досить обмеженого місця, приміром, у вн утрішні х у межах від 25 до 35. У порівнянні з процесом відділеннях холодильників. Крім того, місце, що видування пластмасових пляшок, при здійсненні поступово вивільняється по мірі того, як спорожякого тиск видування знаходиться в межах від 30 няється пропонована посудина, виготовлена віддо 40бар, при проведенні процесу за способом, повідно до даного винаходу, може також бути запропонованим відповідно до даного винаходу, знову використане для зберігання там же якихдостатньо буде обмежитися тиском видування, небудь інших предметів, розмір і форма яких мощо має приблизно в 3 чи 4 рази меншу величину. жуть бути самими різними, чого не можна було б Це дозволяє зменшити витрати, зв'язані зі здійсзробити у випадку користування твердими посуненням процесу видування, а також застосувати динами, у яких об'єм рідини, що видаляється з більш дешеве машинне обладнання. них, систематично відшкодовується надходженПопередньо відформована заготовка може ням до них відповідних кількостей повітря. Для бути одержана, наприклад, у виді відкритого пропосудин цього типу характерно те, що об'єм, зазорого поліетилентерефталатного циліндра із йнятий ними спочатку, залишається потім увесь зовнішнім діаметром приблизно 3 см і внутрішнім час таким же аж до того моменту, коли зовсім діаметром близько 2,5см, який має висоту припорожня посудина буде остаточно видалена з близно 1см і закінчується з одного боку, по суті, холодильника. конічною частиною висотою близько 1см, причоІнший предмет даного винаходу полягає в му вершина і основа цієї конічної частини, краще, застосуванні посудини, яка може мати велику виконуються округленими. Як це звичайно прийнємність, що становить, щонайменше, 5 літрів, ято, згадана попередньо відформована заготовка причому ця посудина призначається для утримає також один чи кілька зовнішніх периферійних мання в ній води чи якого-небудь рідкого негазокільцеподібних виступів, призначених для форваного напою, зокрема, негазованої мінеральної мування з них горлечка 2 чи горловини. води. Для варіантів виконання пропонованих посуЩе один предмет даного винаходу полягає в дин, що виготовляються відповідно до даного застосуванні посудини, виготовленої відповідно винаходу таким чином, щоб їхня ємність склададо даного винаходу, яка може мати велику ємла 33 сантилітра, 1 літр, 5л, 10л і 20л, різні для ність, що становить, щонайменше, 5 літрів, приних величини співвідношення між показниками d1 чому ця посудина призначається для утримання і d2 знаходяться в межах від 1:4,5 до 1:7,7. в ній газованої води чи газованого рідкого напою, Зрозуміло, даний винахід не обмежується зокрема, газованої мінеральної води. лише тими варіантами його здійснення, що розБезумовно, пропоновані посудини, щоглянуті в приведеному вище описі і зображені на виготовляються відповідно до даного винаходу, прикладених кресленнях. Можливі також різні ніякою мірою не обмежуються, за своїм призназміни і доповнення, внесені в нього, зокрема, з ченням, тільки лише використанням для зберіпогляду конструктивного виконання окремих його гання в них різних видів негазованої або газоваелементів, або їхньої заміни відповідними технічної мінеральної води, але можуть також ними еквівалентами, за умови збереження· обсяпризначатися і для зберігання в них усі х сортів гу охорони, що проситься для даного винаходу. 15 Комп’ютерна в ерстка О. Гапоненко 82470 Підписне 16 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
