Покриття

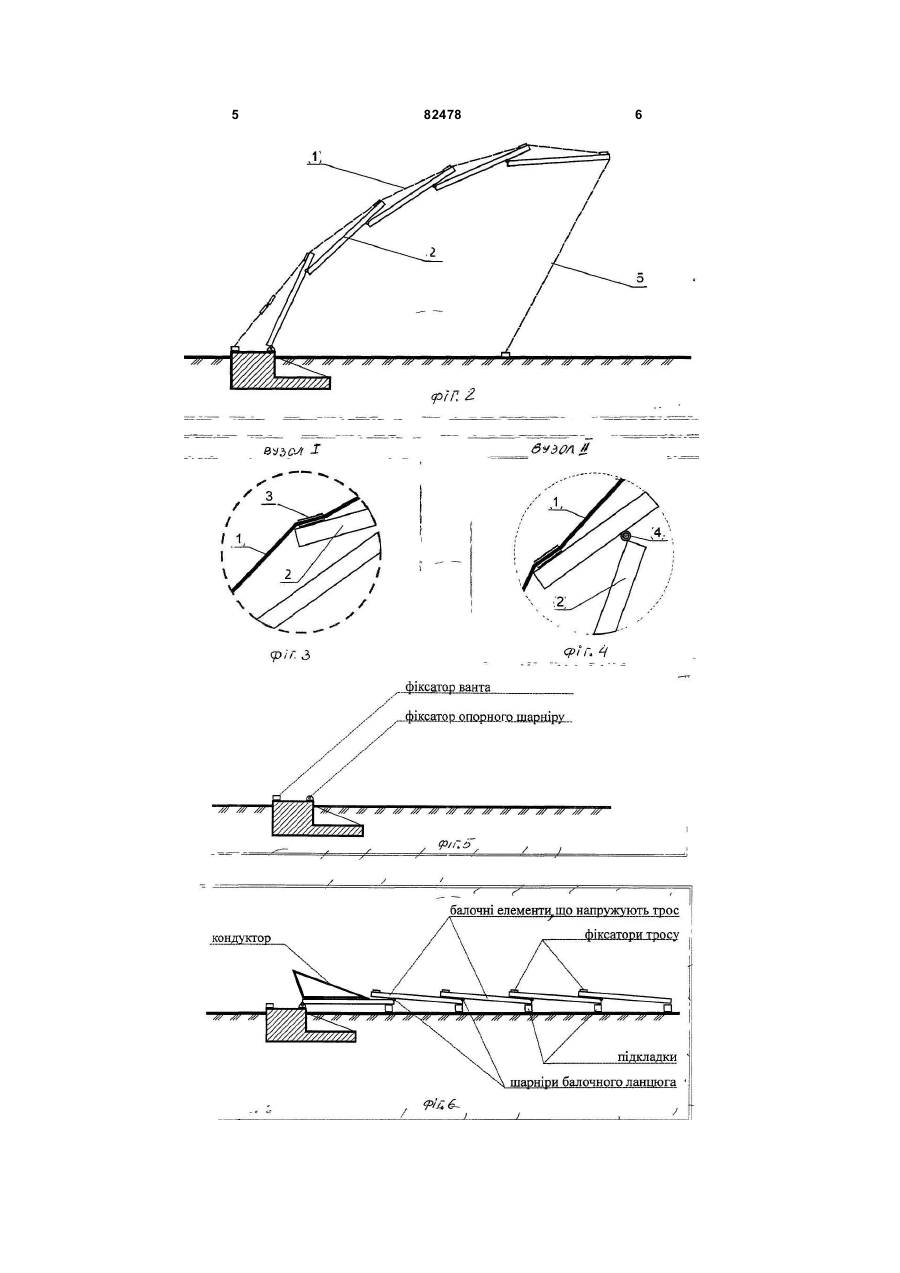

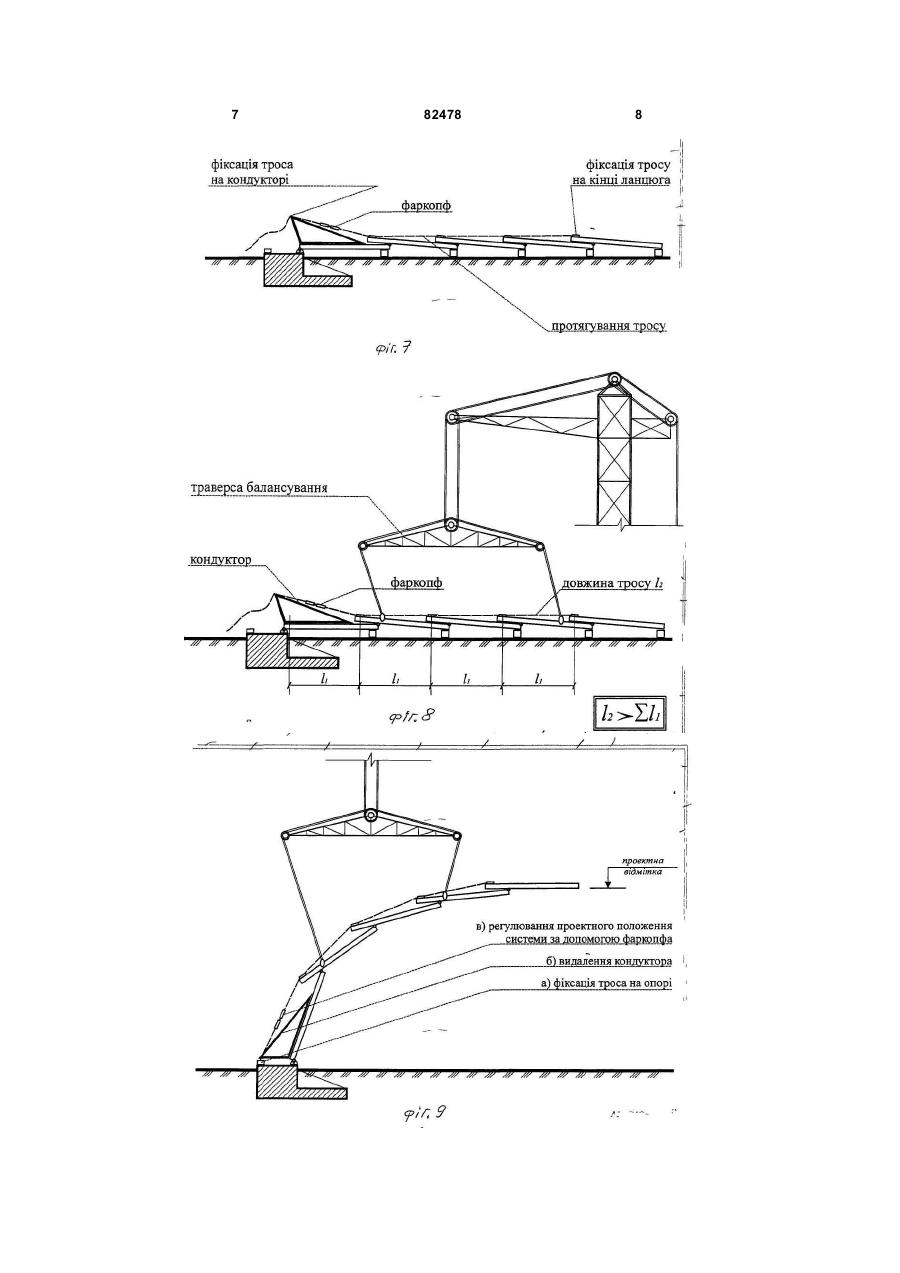

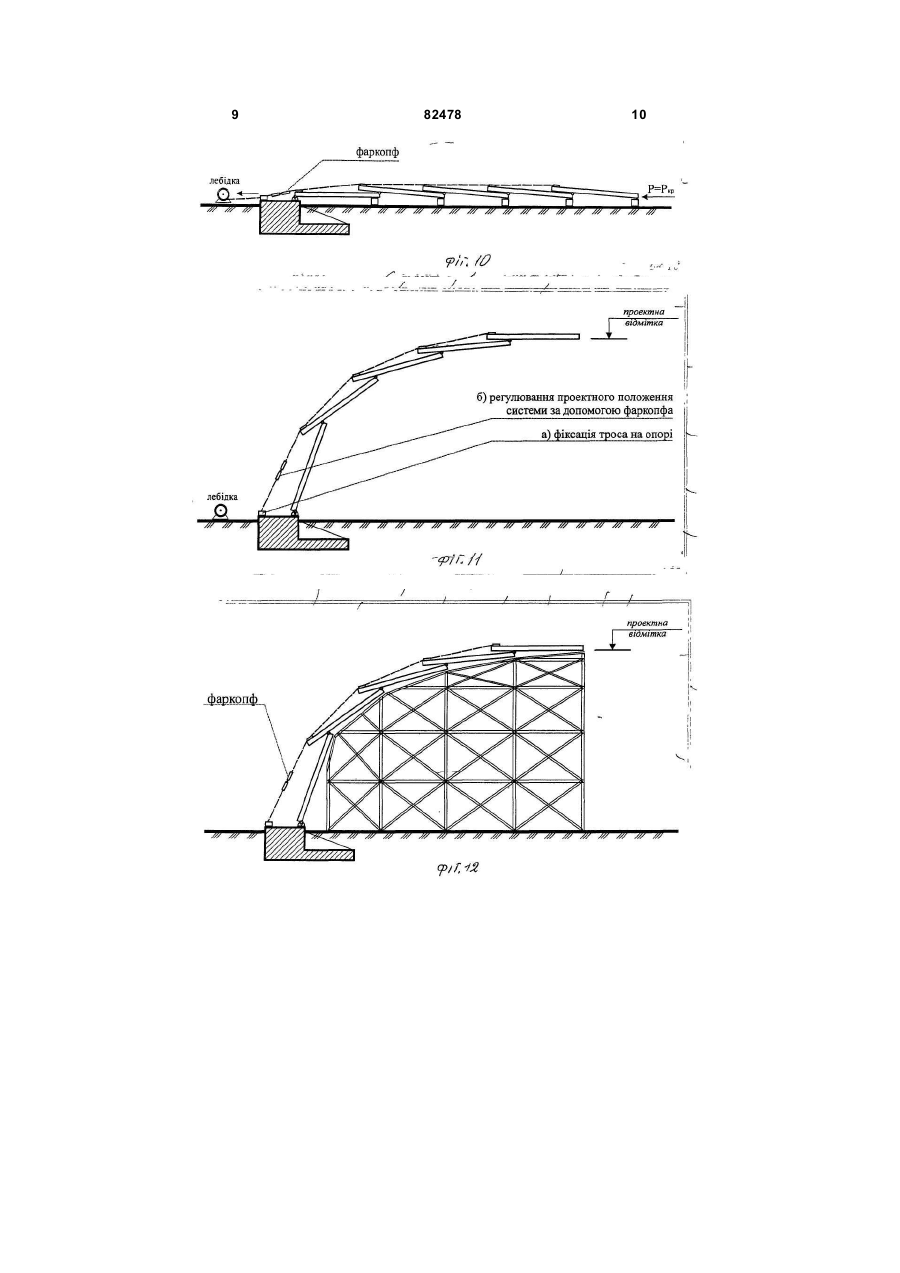

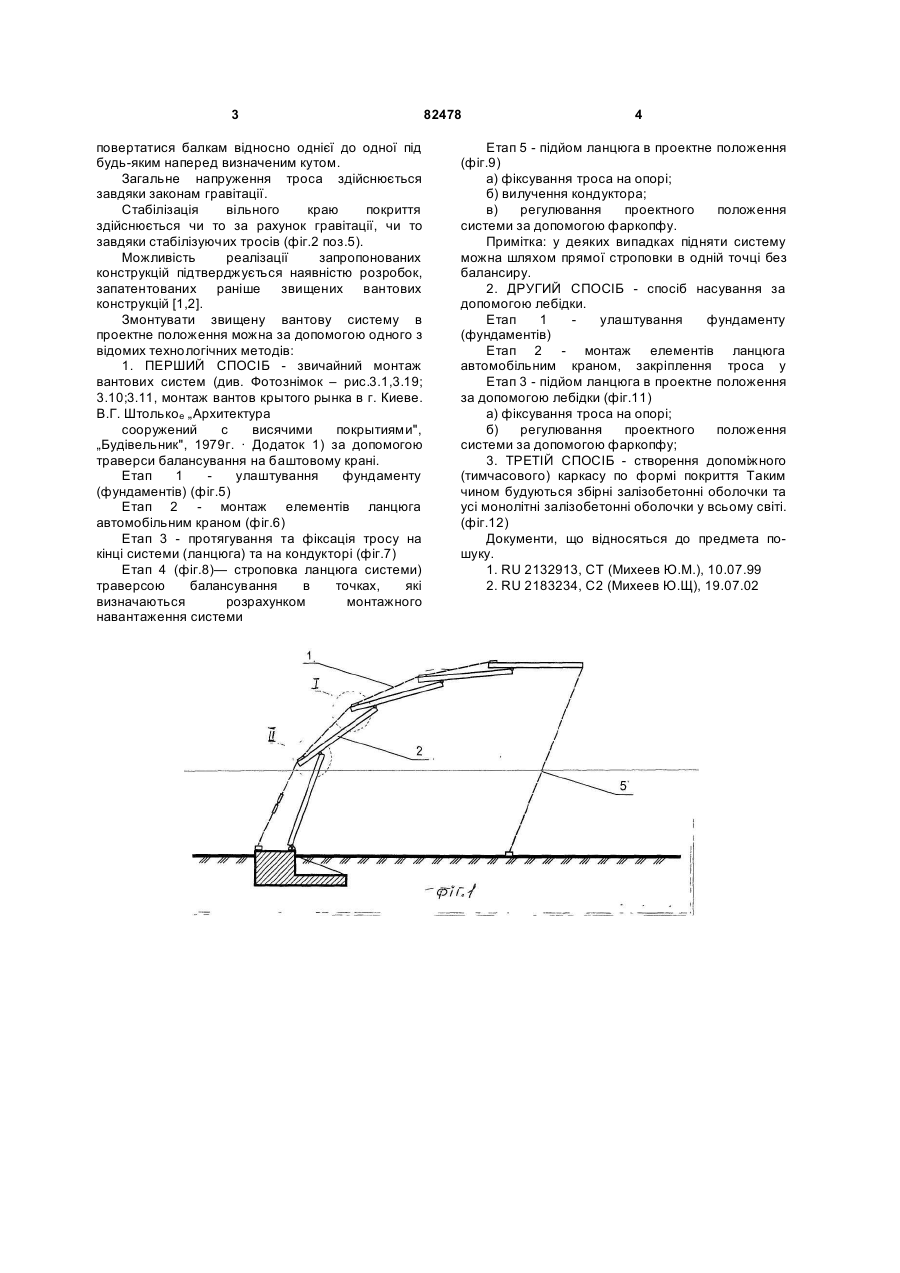

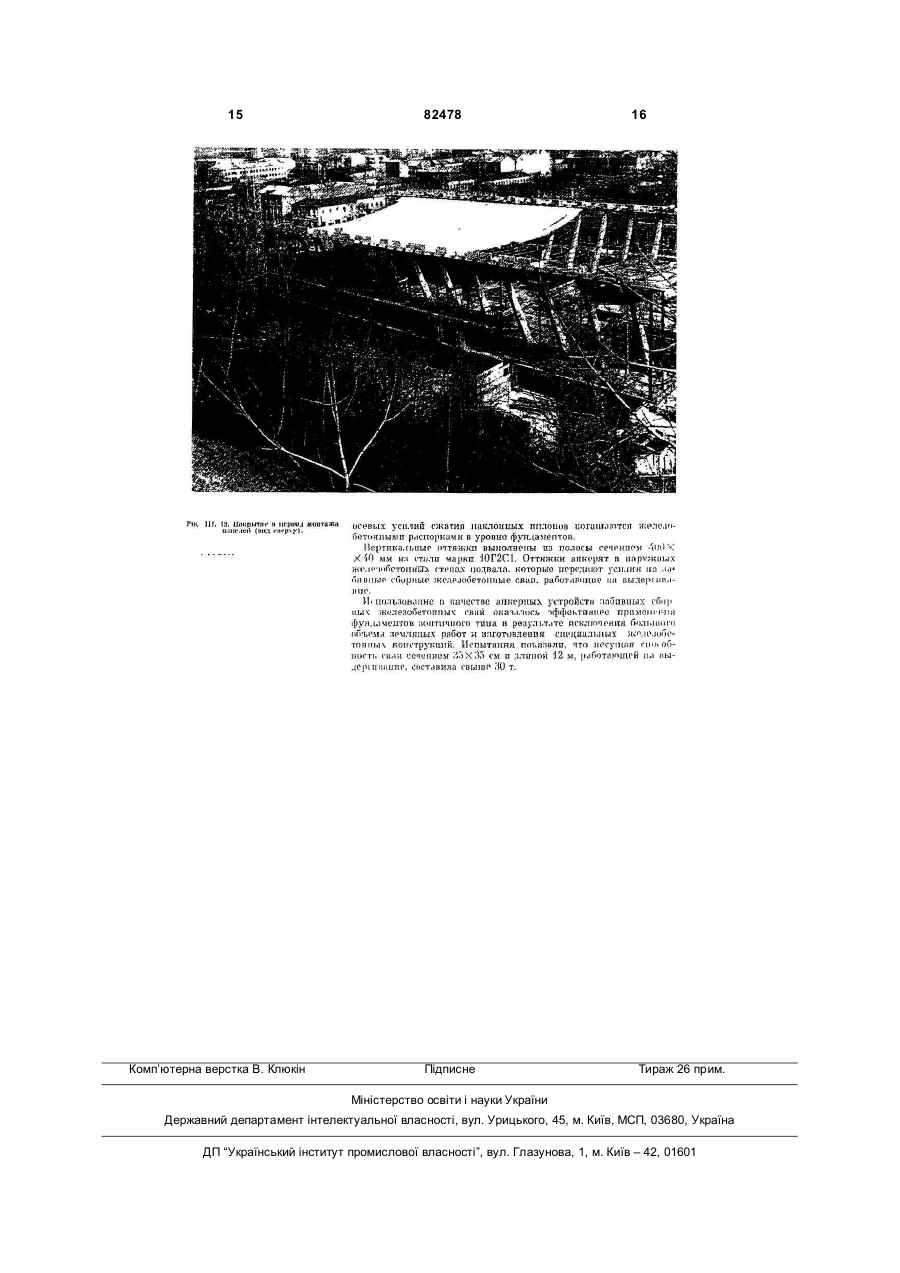

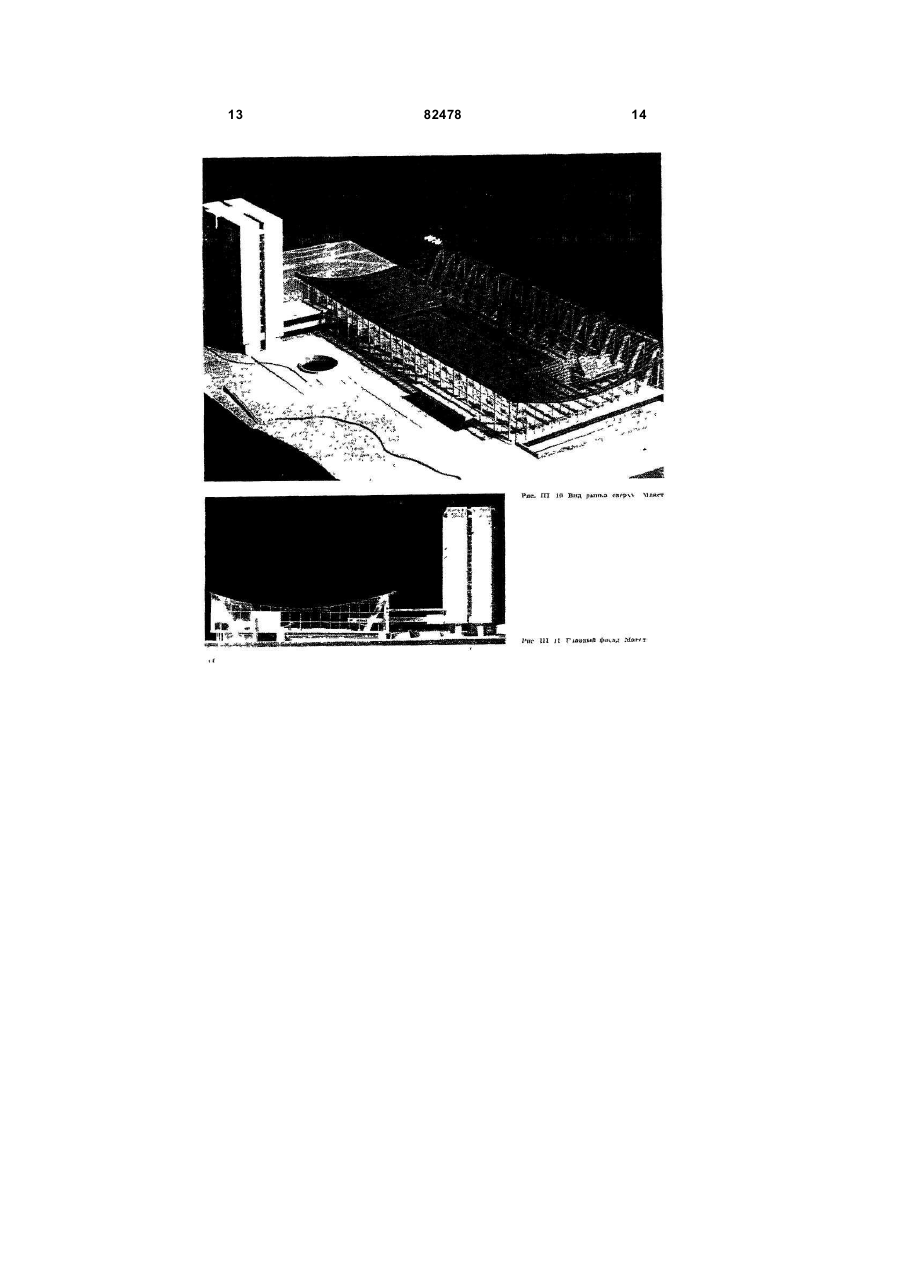

Покриття, яке виконане у вигляді звищеної вантової конструкції і включає трос і елементи, що 3 повертатися балкам відносно однієї до одної під будь-яким наперед визначеним кутом. Загальне напруження троса здійснюється завдяки законам гравітації. Стабілізація вільного краю покриття здійснюється чи то за рахунок гравітації, чи то завдяки стабілізуючих тросів (фіг.2 поз.5). Можливість реалізації запропонованих конструкцій підтверджується наявністю розробок, запатентованих раніше звищених вантових конструкцій [1,2]. Змонтувати звищену вантову систему в проектне положення можна за допомогою одного з відомих технологічних методів: 1. ПЕРШИЙ СПОСІБ - звичайний монтаж вантових систем (див. Фотознімок – рис.3.1,3.19; 3.10;3.11, монтаж вантов крытого рынка в г. Киеве. В.Г. Штолькое „Архитектура сооружений с висячими покрытиями", „Будівельник", 1979г. · Додаток 1) за допомогою траверси балансування на баштовому крані. Етап 1 улаштування фундаменту (фундаментів) (фіг.5) Етап 2 - монтаж елементів ланцюга автомобільним краном (фіг.6) Етап 3 - протягування та фіксація тросу на кінці системи (ланцюга) та на кондукторі (фіг.7) Етап 4 (фіг.8)— строповка ланцюга системи) траверсою балансування в точках, які визначаються розрахунком монтажного навантаження системи 82478 4 Етап 5 - підйом ланцюга в проектне положення (фіг.9) а) фіксування троса на опорі; б) вилучення кондуктора; в) регулювання проектного положення системи за допомогою фаркопфу. Примітка: у деяких випадках підняти систему можна шляхом прямої строповки в одній точці без балансиру. 2. ДРУГИЙ СПОСІБ - спосіб насування за допомогою лебідки. Етап 1 улаштування фундаменту (фундаментів) Етап 2 - монтаж елементів ланцюга автомобільним краном, закріплення троса у лебідці (фіг.10) Етап 3 - підйом ланцюга в проектне положення за допомогою лебідки (фіг.11) а) фіксування троса на опорі; б) регулювання проектного положення системи за допомогою фаркопфу; 3. ТРЕТІЙ СПОСІБ - створення допоміжного (тимчасового) каркасу по формі покриття Таким чином будуються збірні залізобетонні оболочки та усі монолітні залізобетонні оболочки у всьому світі. (фіг.12) Документи, що відносяться до предмета пошуку. 1. RU 2132913, СТ (Михеев Ю.М.), 10.07.99 2. RU 2183234, С2 (Михеев Ю.Щ), 19.07.02 5 82478 6 7 82478 8 9 82478 10 11 82478 12 13 82478 14 15 Комп’ютерна верстка В. Клюкін 82478 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
