Спосіб виготовлення цигаркової гільзи

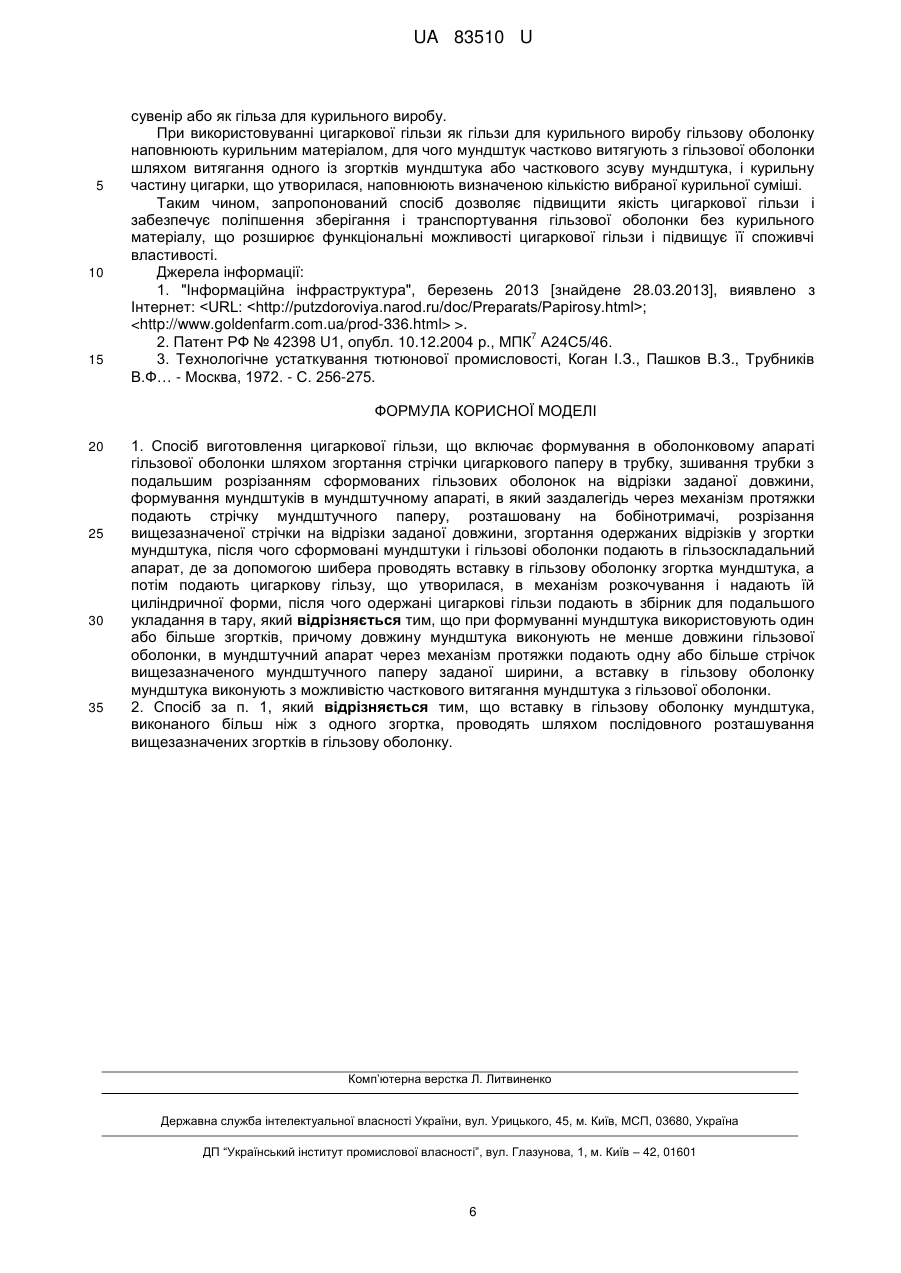

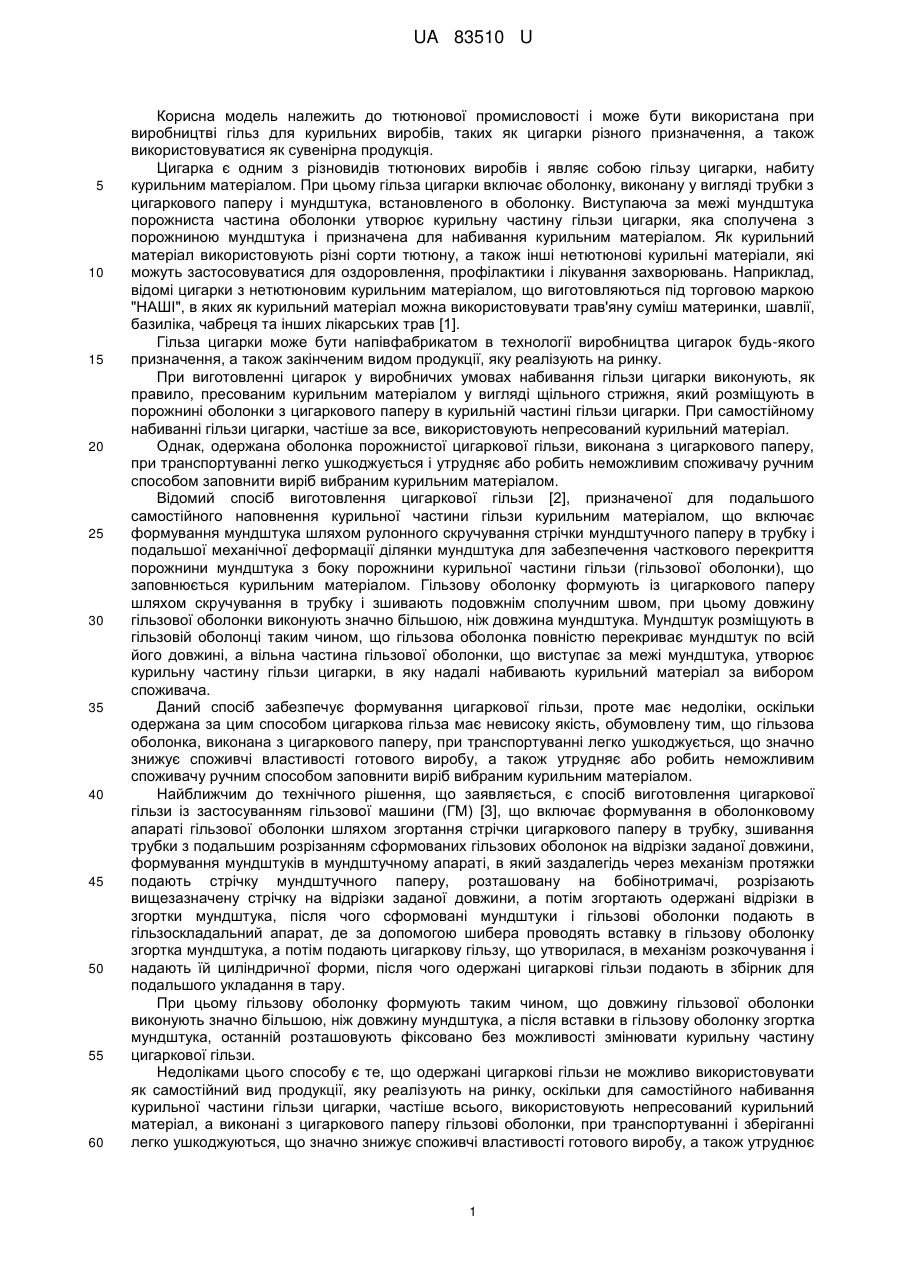

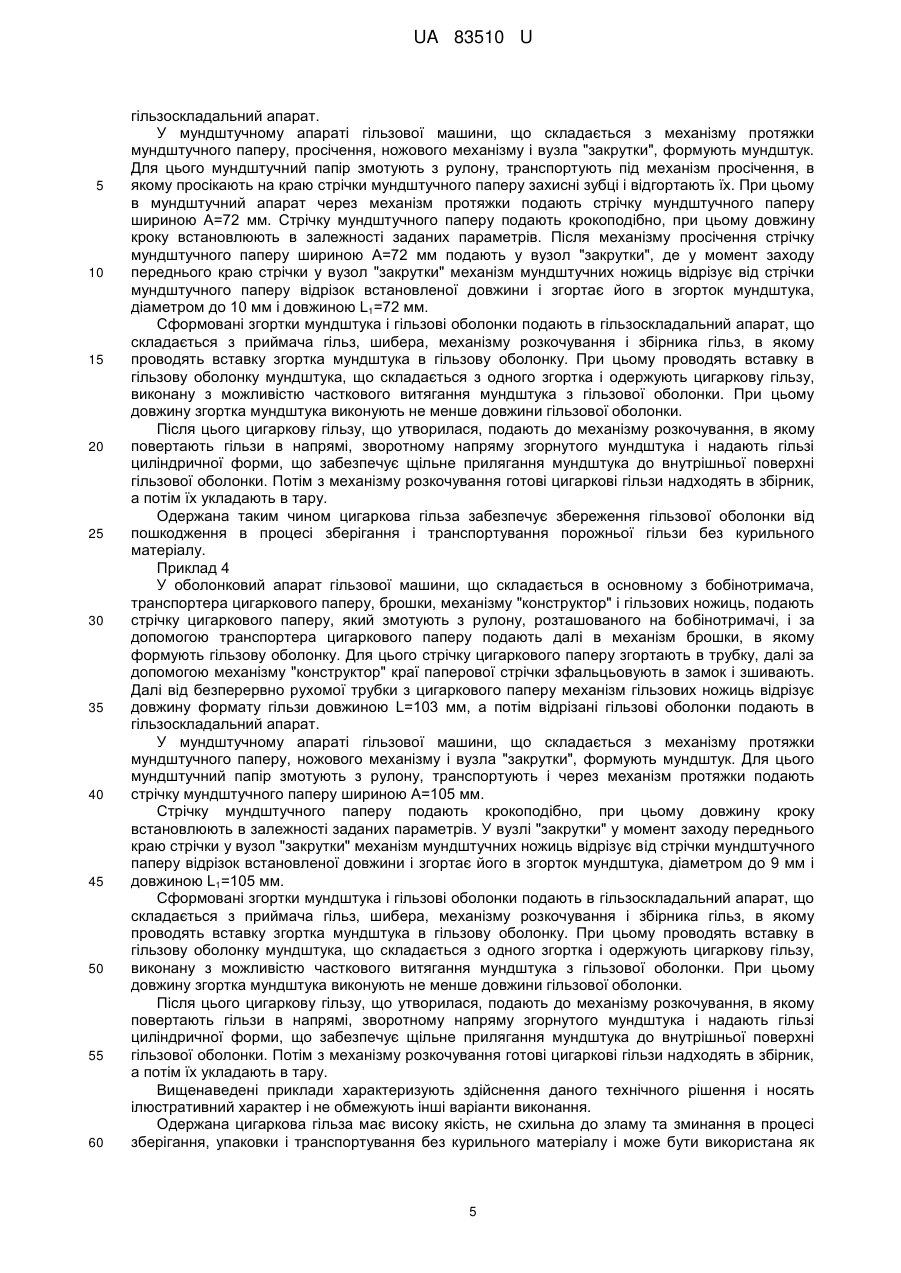

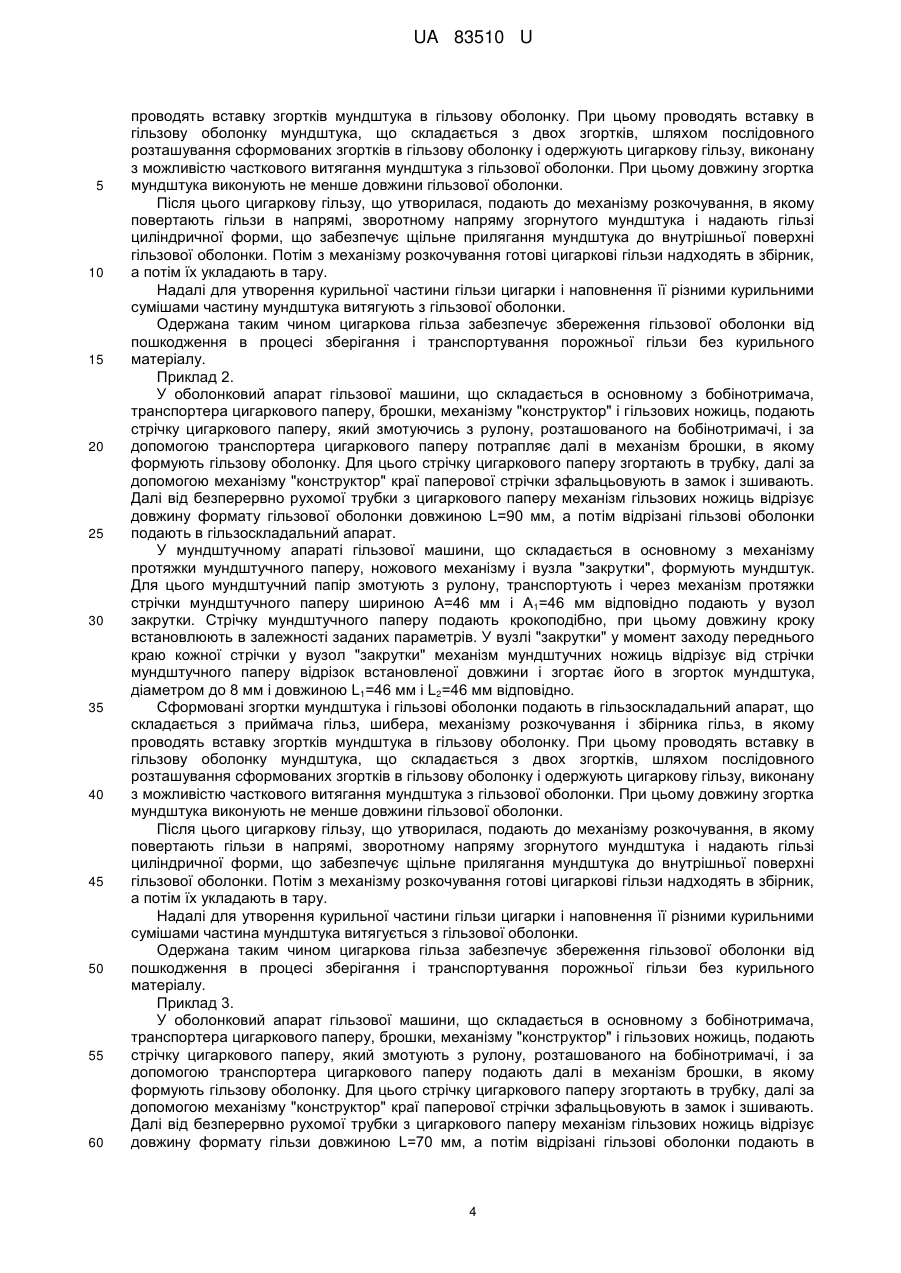

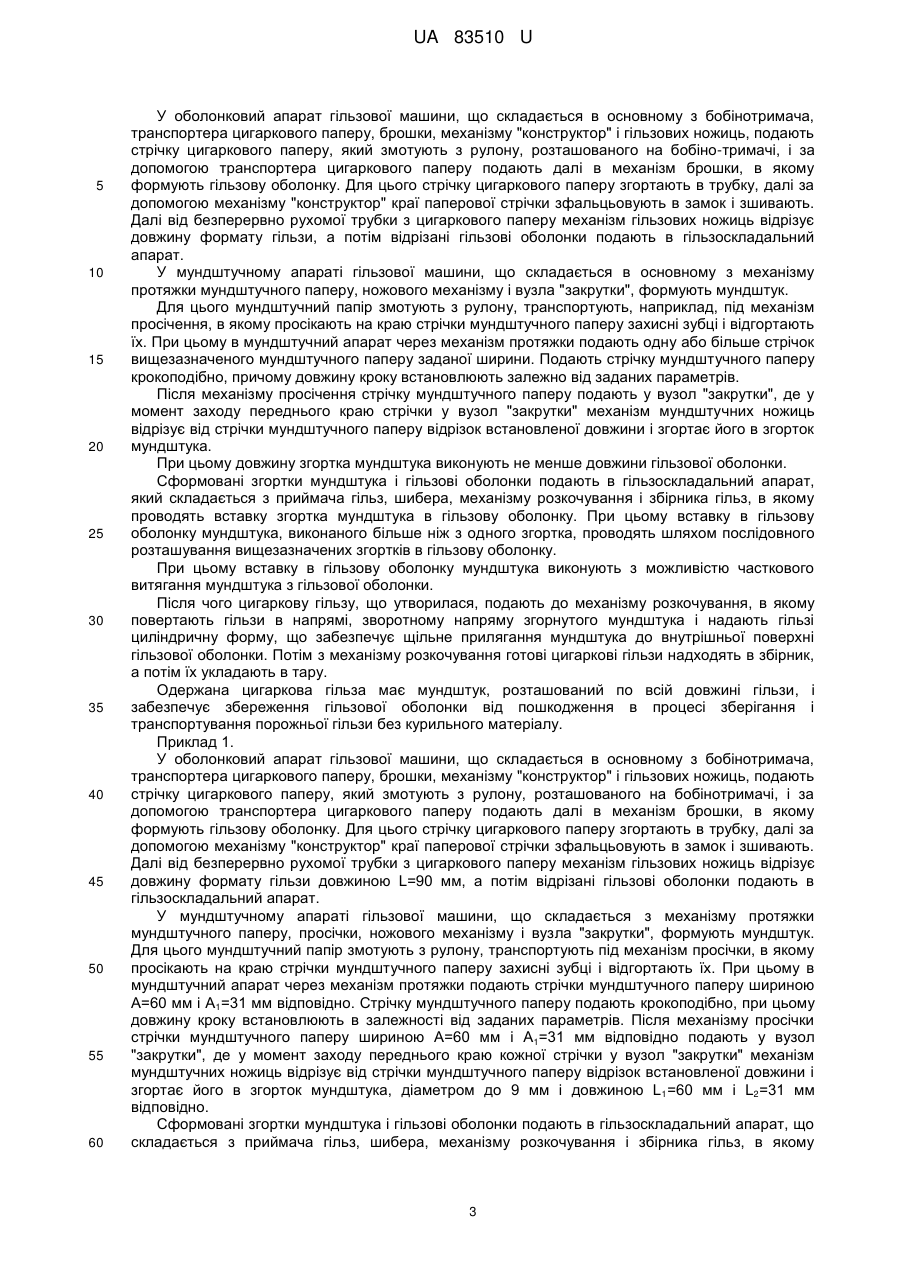

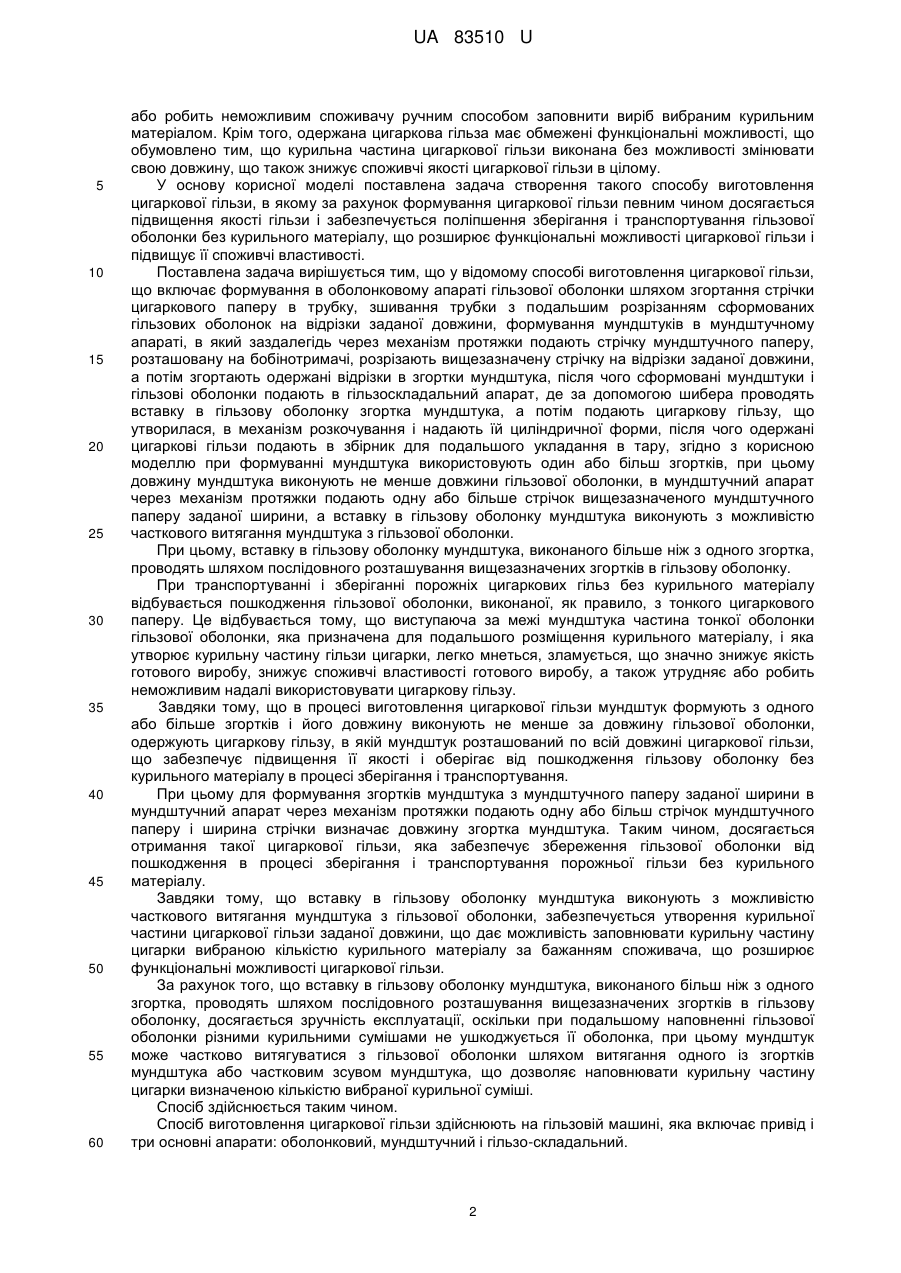

Реферат: Спосіб виготовлення цигаркової гільзи включає формування в оболонковому апараті гільзової оболонки, зшивання трубки з подальшим розрізанням сформованих гільзових оболонок на відрізки заданої довжини, формування мундштуків в мундштучному апараті, розрізання вищезазначеної стрічки на відрізки заданої довжини, згортання одержаних відрізків у згортки мундштука. Сформовані мундштуки і гільзові оболонки подають в гільзоскладальний апарат, де за допомогою шибера проводять вставку в гільзову оболонку згортка мундштука. Подають цигаркову гільзу, що утворилася, в механізм розкочування і надають їй циліндричної форми, після чого одержані цигаркові гільзи подають в збірник для подальшого укладання в тару. При формуванні мундштука використовують один або більше згортків. Довжину мундштука виконують не менше довжини гільзової оболонки. В мундштучний апарат через механізм протяжки подають одну або більше стрічок вищезазначеного мундштучного паперу заданої ширини. Вставку в гільзову оболонку мундштука виконують з можливістю часткового витягання мундштука з гільзової оболонки. UA 83510 U (12) UA 83510 U UA 83510 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до тютюнової промисловості і може бути використана при виробництві гільз для курильних виробів, таких як цигарки різного призначення, а також використовуватися як сувенірна продукція. Цигарка є одним з різновидів тютюнових виробів і являє собою гільзу цигарки, набиту курильним матеріалом. При цьому гільза цигарки включає оболонку, виконану у вигляді трубки з цигаркового паперу і мундштука, встановленого в оболонку. Виступаюча за межі мундштука порожниста частина оболонки утворює курильну частину гільзи цигарки, яка сполучена з порожниною мундштука і призначена для набивання курильним матеріалом. Як курильний матеріал використовують різні сорти тютюну, а також інші нетютюнові курильні матеріали, які можуть застосовуватися для оздоровлення, профілактики і лікування захворювань. Наприклад, відомі цигарки з нетютюновим курильним матеріалом, що виготовляються під торговою маркою "НАШІ", в яких як курильний матеріал можна використовувати трав'яну суміш материнки, шавлії, базиліка, чабреця та інших лікарських трав [1]. Гільза цигарки може бути напівфабрикатом в технології виробництва цигарок будь-якого призначення, а також закінченим видом продукції, яку реалізують на ринку. При виготовленні цигарок у виробничих умовах набивання гільзи цигарки виконують, як правило, пресованим курильним матеріалом у вигляді щільного стрижня, який розміщують в порожнині оболонки з цигаркового паперу в курильній частині гільзи цигарки. При самостійному набиванні гільзи цигарки, частіше за все, використовують непресований курильний матеріал. Однак, одержана оболонка порожнистої цигаркової гільзи, виконана з цигаркового паперу, при транспортуванні легко ушкоджується і утрудняє або робить неможливим споживачу ручним способом заповнити виріб вибраним курильним матеріалом. Відомий спосіб виготовлення цигаркової гільзи [2], призначеної для подальшого самостійного наповнення курильної частини гільзи курильним матеріалом, що включає формування мундштука шляхом рулонного скручування стрічки мундштучного паперу в трубку і подальшої механічної деформації ділянки мундштука для забезпечення часткового перекриття порожнини мундштука з боку порожнини курильної частини гільзи (гільзової оболонки), що заповнюється курильним матеріалом. Гільзову оболонку формують із цигаркового паперу шляхом скручування в трубку і зшивають подовжнім сполучним швом, при цьому довжину гільзової оболонки виконують значно більшою, ніж довжина мундштука. Мундштук розміщують в гільзовій оболонці таким чином, що гільзова оболонка повністю перекриває мундштук по всій його довжині, а вільна частина гільзової оболонки, що виступає за межі мундштука, утворює курильну частину гільзи цигарки, в яку надалі набивають курильний матеріал за вибором споживача. Даний спосіб забезпечує формування цигаркової гільзи, проте має недоліки, оскільки одержана за цим способом цигаркова гільза має невисоку якість, обумовлену тим, що гільзова оболонка, виконана з цигаркового паперу, при транспортуванні легко ушкоджується, що значно знижує споживчі властивості готового виробу, а також утрудняє або робить неможливим споживачу ручним способом заповнити виріб вибраним курильним матеріалом. Найближчим до технічного рішення, що заявляється, є спосіб виготовлення цигаркової гільзи із застосуванням гільзової машини (ГМ) [3], що включає формування в оболонковому апараті гільзової оболонки шляхом згортання стрічки цигаркового паперу в трубку, зшивання трубки з подальшим розрізанням сформованих гільзових оболонок на відрізки заданої довжини, формування мундштуків в мундштучному апараті, в який заздалегідь через механізм протяжки подають стрічку мундштучного паперу, розташовану на бобінотримачі, розрізають вищезазначену стрічку на відрізки заданої довжини, а потім згортають одержані відрізки в згортки мундштука, після чого сформовані мундштуки і гільзові оболонки подають в гільзоскладальний апарат, де за допомогою шибера проводять вставку в гільзову оболонку згортка мундштука, а потім подають цигаркову гільзу, що утворилася, в механізм розкочування і надають їй циліндричної форми, після чого одержані цигаркові гільзи подають в збірник для подальшого укладання в тару. При цьому гільзову оболонку формують таким чином, що довжину гільзової оболонки виконують значно більшою, ніж довжину мундштука, а після вставки в гільзову оболонку згортка мундштука, останній розташовують фіксовано без можливості змінювати курильну частину цигаркової гільзи. Недоліками цього способу є те, що одержані цигаркові гільзи не можливо використовувати як самостійний вид продукції, яку реалізують на ринку, оскільки для самостійного набивання курильної частини гільзи цигарки, частіше всього, використовують непресований курильний матеріал, а виконані з цигаркового паперу гільзові оболонки, при транспортуванні і зберіганні легко ушкоджуються, що значно знижує споживчі властивості готового виробу, а також утруднює 1 UA 83510 U 5 10 15 20 25 30 35 40 45 50 55 60 або робить неможливим споживачу ручним способом заповнити виріб вибраним курильним матеріалом. Крім того, одержана цигаркова гільза має обмежені функціональні можливості, що обумовлено тим, що курильна частина цигаркової гільзи виконана без можливості змінювати свою довжину, що також знижує споживчі якості цигаркової гільзи в цілому. У основу корисної моделі поставлена задача створення такого способу виготовлення цигаркової гільзи, в якому за рахунок формування цигаркової гільзи певним чином досягається підвищення якості гільзи і забезпечується поліпшення зберігання і транспортування гільзової оболонки без курильного матеріалу, що розширює функціональні можливості цигаркової гільзи і підвищує її споживчі властивості. Поставлена задача вирішується тим, що у відомому способі виготовлення цигаркової гільзи, що включає формування в оболонковому апараті гільзової оболонки шляхом згортання стрічки цигаркового паперу в трубку, зшивання трубки з подальшим розрізанням сформованих гільзових оболонок на відрізки заданої довжини, формування мундштуків в мундштучному апараті, в який заздалегідь через механізм протяжки подають стрічку мундштучного паперу, розташовану на бобінотримачі, розрізають вищезазначену стрічку на відрізки заданої довжини, а потім згортають одержані відрізки в згортки мундштука, після чого сформовані мундштуки і гільзові оболонки подають в гільзоскладальний апарат, де за допомогою шибера проводять вставку в гільзову оболонку згортка мундштука, а потім подають цигаркову гільзу, що утворилася, в механізм розкочування і надають їй циліндричної форми, після чого одержані цигаркові гільзи подають в збірник для подальшого укладання в тару, згідно з корисною моделлю при формуванні мундштука використовують один або більш згортків, при цьому довжину мундштука виконують не менше довжини гільзової оболонки, в мундштучний апарат через механізм протяжки подають одну або більше стрічок вищезазначеного мундштучного паперу заданої ширини, а вставку в гільзову оболонку мундштука виконують з можливістю часткового витягання мундштука з гільзової оболонки. При цьому, вставку в гільзову оболонку мундштука, виконаного більше ніж з одного згортка, проводять шляхом послідовного розташування вищезазначених згортків в гільзову оболонку. При транспортуванні і зберіганні порожніх цигаркових гільз без курильного матеріалу відбувається пошкодження гільзової оболонки, виконаної, як правило, з тонкого цигаркового паперу. Це відбувається тому, що виступаюча за межі мундштука частина тонкої оболонки гільзової оболонки, яка призначена для подальшого розміщення курильного матеріалу, і яка утворює курильну частину гільзи цигарки, легко мнеться, зламується, що значно знижує якість готового виробу, знижує споживчі властивості готового виробу, а також утрудняє або робить неможливим надалі використовувати цигаркову гільзу. Завдяки тому, що в процесі виготовлення цигаркової гільзи мундштук формують з одного або більше згортків і його довжину виконують не менше за довжину гільзової оболонки, одержують цигаркову гільзу, в якій мундштук розташований по всій довжині цигаркової гільзи, що забезпечує підвищення її якості і оберігає від пошкодження гільзову оболонку без курильного матеріалу в процесі зберігання і транспортування. При цьому для формування згортків мундштука з мундштучного паперу заданої ширини в мундштучний апарат через механізм протяжки подають одну або більш стрічок мундштучного паперу і ширина стрічки визначає довжину згортка мундштука. Таким чином, досягається отримання такої цигаркової гільзи, яка забезпечує збереження гільзової оболонки від пошкодження в процесі зберігання і транспортування порожньої гільзи без курильного матеріалу. Завдяки тому, що вставку в гільзову оболонку мундштука виконують з можливістю часткового витягання мундштука з гільзової оболонки, забезпечується утворення курильної частини цигаркової гільзи заданої довжини, що дає можливість заповнювати курильну частину цигарки вибраною кількістю курильного матеріалу за бажанням споживача, що розширює функціональні можливості цигаркової гільзи. За рахунок того, що вставку в гільзову оболонку мундштука, виконаного більш ніж з одного згортка, проводять шляхом послідовного розташування вищезазначених згортків в гільзову оболонку, досягається зручність експлуатації, оскільки при подальшому наповненні гільзової оболонки різними курильними сумішами не ушкоджується її оболонка, при цьому мундштук може частково витягуватися з гільзової оболонки шляхом витягання одного із згортків мундштука або частковим зсувом мундштука, що дозволяє наповнювати курильну частину цигарки визначеною кількістю вибраної курильної суміші. Спосіб здійснюється таким чином. Спосіб виготовлення цигаркової гільзи здійснюють на гільзовій машині, яка включає привід і три основні апарати: оболонковий, мундштучний і гільзо-складальний. 2 UA 83510 U 5 10 15 20 25 30 35 40 45 50 55 60 У оболонковий апарат гільзової машини, що складається в основному з бобінотримача, транспортера цигаркового паперу, брошки, механізму "конструктор" і гільзових ножиць, подають стрічку цигаркового паперу, який змотують з рулону, розташованого на бобіно-тримачі, і за допомогою транспортера цигаркового паперу подають далі в механізм брошки, в якому формують гільзову оболонку. Для цього стрічку цигаркового паперу згортають в трубку, далі за допомогою механізму "конструктор" краї паперової стрічки зфальцьовують в замок і зшивають. Далі від безперервно рухомої трубки з цигаркового паперу механізм гільзових ножиць відрізує довжину формату гільзи, а потім відрізані гільзові оболонки подають в гільзоскладальний апарат. У мундштучному апараті гільзової машини, що складається в основному з механізму протяжки мундштучного паперу, ножового механізму і вузла "закрутки", формують мундштук. Для цього мундштучний папір змотують з рулону, транспортують, наприклад, під механізм просічення, в якому просікають на краю стрічки мундштучного паперу захисні зубці і відгортають їх. При цьому в мундштучний апарат через механізм протяжки подають одну або більше стрічок вищезазначеного мундштучного паперу заданої ширини. Подають стрічку мундштучного паперу крокоподібно, причому довжину кроку встановлюють залежно від заданих параметрів. Після механізму просічення стрічку мундштучного паперу подають у вузол "закрутки", де у момент заходу переднього краю стрічки у вузол "закрутки" механізм мундштучних ножиць відрізує від стрічки мундштучного паперу відрізок встановленої довжини і згортає його в згорток мундштука. При цьому довжину згортка мундштука виконують не менше довжини гільзової оболонки. Сформовані згортки мундштука і гільзові оболонки подають в гільзоскладальний апарат, який складається з приймача гільз, шибера, механізму розкочування і збірника гільз, в якому проводять вставку згортка мундштука в гільзову оболонку. При цьому вставку в гільзову оболонку мундштука, виконаного більше ніж з одного згортка, проводять шляхом послідовного розташування вищезазначених згортків в гільзову оболонку. При цьому вставку в гільзову оболонку мундштука виконують з можливістю часткового витягання мундштука з гільзової оболонки. Після чого цигаркову гільзу, що утворилася, подають до механізму розкочування, в якому повертають гільзи в напрямі, зворотному напряму згорнутого мундштука і надають гільзі циліндричну форму, що забезпечує щільне прилягання мундштука до внутрішньої поверхні гільзової оболонки. Потім з механізму розкочування готові цигаркові гільзи надходять в збірник, а потім їх укладають в тару. Одержана цигаркова гільза має мундштук, розташований по всій довжині гільзи, і забезпечує збереження гільзової оболонки від пошкодження в процесі зберігання і транспортування порожньої гільзи без курильного матеріалу. Приклад 1. У оболонковий апарат гільзової машини, що складається в основному з бобінотримача, транспортера цигаркового паперу, брошки, механізму "конструктор" і гільзових ножиць, подають стрічку цигаркового паперу, який змотують з рулону, розташованого на бобінотримачі, і за допомогою транспортера цигаркового паперу подають далі в механізм брошки, в якому формують гільзову оболонку. Для цього стрічку цигаркового паперу згортають в трубку, далі за допомогою механізму "конструктор" краї паперової стрічки зфальцьовують в замок і зшивають. Далі від безперервно рухомої трубки з цигаркового паперу механізм гільзових ножиць відрізує довжину формату гільзи довжиною L=90 мм, а потім відрізані гільзові оболонки подають в гільзоскладальний апарат. У мундштучному апараті гільзової машини, що складається з механізму протяжки мундштучного паперу, просічки, ножового механізму і вузла "закрутки", формують мундштук. Для цього мундштучний папір змотують з рулону, транспортують під механізм просічки, в якому просікають на краю стрічки мундштучного паперу захисні зубці і відгортають їх. При цьому в мундштучний апарат через механізм протяжки подають стрічки мундштучного паперу шириною А=60 мм і А1=31 мм відповідно. Стрічку мундштучного паперу подають крокоподібно, при цьому довжину кроку встановлюють в залежності від заданих параметрів. Після механізму просічки стрічки мундштучного паперу шириною А=60 мм і А1=31 мм відповідно подають у вузол "закрутки", де у момент заходу переднього краю кожної стрічки у вузол "закрутки" механізм мундштучних ножиць відрізує від стрічки мундштучного паперу відрізок встановленої довжини і згортає його в згорток мундштука, діаметром до 9 мм і довжиною L1=60 мм і L2=31 мм відповідно. Сформовані згортки мундштука і гільзові оболонки подають в гільзоскладальний апарат, що складається з приймача гільз, шибера, механізму розкочування і збірника гільз, в якому 3 UA 83510 U 5 10 15 20 25 30 35 40 45 50 55 60 проводять вставку згортків мундштука в гільзову оболонку. При цьому проводять вставку в гільзову оболонку мундштука, що складається з двох згортків, шляхом послідовного розташування сформованих згортків в гільзову оболонку і одержують цигаркову гільзу, виконану з можливістю часткового витягання мундштука з гільзової оболонки. При цьому довжину згортка мундштука виконують не менше довжини гільзової оболонки. Після цього цигаркову гільзу, що утворилася, подають до механізму розкочування, в якому повертають гільзи в напрямі, зворотному напряму згорнутого мундштука і надають гільзі циліндричної форми, що забезпечує щільне прилягання мундштука до внутрішньої поверхні гільзової оболонки. Потім з механізму розкочування готові цигаркові гільзи надходять в збірник, а потім їх укладають в тару. Надалі для утворення курильної частини гільзи цигарки і наповнення її різними курильними сумішами частину мундштука витягують з гільзової оболонки. Одержана таким чином цигаркова гільза забезпечує збереження гільзової оболонки від пошкодження в процесі зберігання і транспортування порожньої гільзи без курильного матеріалу. Приклад 2. У оболонковий апарат гільзової машини, що складається в основному з бобінотримача, транспортера цигаркового паперу, брошки, механізму "конструктор" і гільзових ножиць, подають стрічку цигаркового паперу, який змотуючись з рулону, розташованого на бобінотримачі, і за допомогою транспортера цигаркового паперу потрапляє далі в механізм брошки, в якому формують гільзову оболонку. Для цього стрічку цигаркового паперу згортають в трубку, далі за допомогою механізму "конструктор" краї паперової стрічки зфальцьовують в замок і зшивають. Далі від безперервно рухомої трубки з цигаркового паперу механізм гільзових ножиць відрізує довжину формату гільзової оболонки довжиною L=90 мм, а потім відрізані гільзові оболонки подають в гільзоскладальний апарат. У мундштучному апараті гільзової машини, що складається в основному з механізму протяжки мундштучного паперу, ножового механізму і вузла "закрутки", формують мундштук. Для цього мундштучний папір змотують з рулону, транспортують і через механізм протяжки стрічки мундштучного паперу шириною А=46 мм і А1=46 мм відповідно подають у вузол закрутки. Стрічку мундштучного паперу подають крокоподібно, при цьому довжину кроку встановлюють в залежності заданих параметрів. У вузлі "закрутки" у момент заходу переднього краю кожної стрічки у вузол "закрутки" механізм мундштучних ножиць відрізує від стрічки мундштучного паперу відрізок встановленої довжини і згортає його в згорток мундштука, діаметром до 8 мм і довжиною L1=46 мм і L2=46 мм відповідно. Сформовані згортки мундштука і гільзові оболонки подають в гільзоскладальний апарат, що складається з приймача гільз, шибера, механізму розкочування і збірника гільз, в якому проводять вставку згортків мундштука в гільзову оболонку. При цьому проводять вставку в гільзову оболонку мундштука, що складається з двох згортків, шляхом послідовного розташування сформованих згортків в гільзову оболонку і одержують цигаркову гільзу, виконану з можливістю часткового витягання мундштука з гільзової оболонки. При цьому довжину згортка мундштука виконують не менше довжини гільзової оболонки. Після цього цигаркову гільзу, що утворилася, подають до механізму розкочування, в якому повертають гільзи в напрямі, зворотному напряму згорнутого мундштука і надають гільзі циліндричної форми, що забезпечує щільне прилягання мундштука до внутрішньої поверхні гільзової оболонки. Потім з механізму розкочування готові цигаркові гільзи надходять в збірник, а потім їх укладають в тару. Надалі для утворення курильної частини гільзи цигарки і наповнення її різними курильними сумішами частина мундштука витягується з гільзової оболонки. Одержана таким чином цигаркова гільза забезпечує збереження гільзової оболонки від пошкодження в процесі зберігання і транспортування порожньої гільзи без курильного матеріалу. Приклад 3. У оболонковий апарат гільзової машини, що складається в основному з бобінотримача, транспортера цигаркового паперу, брошки, механізму "конструктор" і гільзових ножиць, подають стрічку цигаркового паперу, який змотують з рулону, розташованого на бобінотримачі, і за допомогою транспортера цигаркового паперу подають далі в механізм брошки, в якому формують гільзову оболонку. Для цього стрічку цигаркового паперу згортають в трубку, далі за допомогою механізму "конструктор" краї паперової стрічки зфальцьовують в замок і зшивають. Далі від безперервно рухомої трубки з цигаркового паперу механізм гільзових ножиць відрізує довжину формату гільзи довжиною L=70 мм, а потім відрізані гільзові оболонки подають в 4 UA 83510 U 5 10 15 20 25 30 35 40 45 50 55 60 гільзоскладальний апарат. У мундштучному апараті гільзової машини, що складається з механізму протяжки мундштучного паперу, просічення, ножового механізму і вузла "закрутки", формують мундштук. Для цього мундштучний папір змотують з рулону, транспортують під механізм просічення, в якому просікають на краю стрічки мундштучного паперу захисні зубці і відгортають їх. При цьому в мундштучний апарат через механізм протяжки подають стрічку мундштучного паперу шириною А=72 мм. Стрічку мундштучного паперу подають крокоподібно, при цьому довжину кроку встановлюють в залежності заданих параметрів. Після механізму просічення стрічку мундштучного паперу шириною А=72 мм подають у вузол "закрутки", де у момент заходу переднього краю стрічки у вузол "закрутки" механізм мундштучних ножиць відрізує від стрічки мундштучного паперу відрізок встановленої довжини і згортає його в згорток мундштука, діаметром до 10 мм і довжиною L1=72 мм. Сформовані згортки мундштука і гільзові оболонки подають в гільзоскладальний апарат, що складається з приймача гільз, шибера, механізму розкочування і збірника гільз, в якому проводять вставку згортка мундштука в гільзову оболонку. При цьому проводять вставку в гільзову оболонку мундштука, що складається з одного згортка і одержують цигаркову гільзу, виконану з можливістю часткового витягання мундштука з гільзової оболонки. При цьому довжину згортка мундштука виконують не менше довжини гільзової оболонки. Після цього цигаркову гільзу, що утворилася, подають до механізму розкочування, в якому повертають гільзи в напрямі, зворотному напряму згорнутого мундштука і надають гільзі циліндричної форми, що забезпечує щільне прилягання мундштука до внутрішньої поверхні гільзової оболонки. Потім з механізму розкочування готові цигаркові гільзи надходять в збірник, а потім їх укладають в тару. Одержана таким чином цигаркова гільза забезпечує збереження гільзової оболонки від пошкодження в процесі зберігання і транспортування порожньої гільзи без курильного матеріалу. Приклад 4 У оболонковий апарат гільзової машини, що складається в основному з бобінотримача, транспортера цигаркового паперу, брошки, механізму "конструктор" і гільзових ножиць, подають стрічку цигаркового паперу, який змотують з рулону, розташованого на бобінотримачі, і за допомогою транспортера цигаркового паперу подають далі в механізм брошки, в якому формують гільзову оболонку. Для цього стрічку цигаркового паперу згортають в трубку, далі за допомогою механізму "конструктор" краї паперової стрічки зфальцьовують в замок і зшивають. Далі від безперервно рухомої трубки з цигаркового паперу механізм гільзових ножиць відрізує довжину формату гільзи довжиною L=103 мм, а потім відрізані гільзові оболонки подають в гільзоскладальний апарат. У мундштучному апараті гільзової машини, що складається з механізму протяжки мундштучного паперу, ножового механізму і вузла "закрутки", формують мундштук. Для цього мундштучний папір змотують з рулону, транспортують і через механізм протяжки подають стрічку мундштучного паперу шириною А=105 мм. Стрічку мундштучного паперу подають крокоподібно, при цьому довжину кроку встановлюють в залежності заданих параметрів. У вузлі "закрутки" у момент заходу переднього краю стрічки у вузол "закрутки" механізм мундштучних ножиць відрізує від стрічки мундштучного паперу відрізок встановленої довжини і згортає його в згорток мундштука, діаметром до 9 мм і довжиною L1=105 мм. Сформовані згортки мундштука і гільзові оболонки подають в гільзоскладальний апарат, що складається з приймача гільз, шибера, механізму розкочування і збірника гільз, в якому проводять вставку згортка мундштука в гільзову оболонку. При цьому проводять вставку в гільзову оболонку мундштука, що складається з одного згортка і одержують цигаркову гільзу, виконану з можливістю часткового витягання мундштука з гільзової оболонки. При цьому довжину згортка мундштука виконують не менше довжини гільзової оболонки. Після цього цигаркову гільзу, що утворилася, подають до механізму розкочування, в якому повертають гільзи в напрямі, зворотному напряму згорнутого мундштука і надають гільзі циліндричної форми, що забезпечує щільне прилягання мундштука до внутрішньої поверхні гільзової оболонки. Потім з механізму розкочування готові цигаркові гільзи надходять в збірник, а потім їх укладають в тару. Вищенаведені приклади характеризують здійснення даного технічного рішення і носять ілюстративний характер і не обмежують інші варіанти виконання. Одержана цигаркова гільза має високу якість, не схильна до зламу та зминання в процесі зберігання, упаковки і транспортування без курильного матеріалу і може бути використана як 5 UA 83510 U 5 10 15 сувенір або як гільза для курильного виробу. При використовуванні цигаркової гільзи як гільзи для курильного виробу гільзову оболонку наповнюють курильним матеріалом, для чого мундштук частково витягують з гільзової оболонки шляхом витягання одного із згортків мундштука або часткового зсуву мундштука, і курильну частину цигарки, що утворилася, наповнюють визначеною кількістю вибраної курильної суміші. Таким чином, запропонований спосіб дозволяє підвищити якість цигаркової гільзи і забезпечує поліпшення зберігання і транспортування гільзової оболонки без курильного матеріалу, що розширює функціональні можливості цигаркової гільзи і підвищує її споживчі властивості. Джерела інформації: 1. "Інформаційна інфраструктура", березень 2013 [знайдене 28.03.2013], виявлено з Інтернет: . 7 2. Патент РФ № 42398 U1, опубл. 10.12.2004 р., МПК А24С5/46. 3. Технологічне устаткування тютюнової промисловості, Коган І.З., Пашков В.З., Трубників В.Ф… - Москва, 1972. - С. 256-275. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 1. Спосіб виготовлення цигаркової гільзи, що включає формування в оболонковому апараті гільзової оболонки шляхом згортання стрічки цигаркового паперу в трубку, зшивання трубки з подальшим розрізанням сформованих гільзових оболонок на відрізки заданої довжини, формування мундштуків в мундштучному апараті, в який заздалегідь через механізм протяжки подають стрічку мундштучного паперу, розташовану на бобінотримачі, розрізання вищезазначеної стрічки на відрізки заданої довжини, згортання одержаних відрізків у згортки мундштука, після чого сформовані мундштуки і гільзові оболонки подають в гільзоскладальний апарат, де за допомогою шибера проводять вставку в гільзову оболонку згортка мундштука, а потім подають цигаркову гільзу, що утворилася, в механізм розкочування і надають їй циліндричної форми, після чого одержані цигаркові гільзи подають в збірник для подальшого укладання в тару, який відрізняється тим, що при формуванні мундштука використовують один або більше згортків, причому довжину мундштука виконують не менше довжини гільзової оболонки, в мундштучний апарат через механізм протяжки подають одну або більше стрічок вищезазначеного мундштучного паперу заданої ширини, а вставку в гільзову оболонку мундштука виконують з можливістю часткового витягання мундштука з гільзової оболонки. 2. Спосіб за п. 1, який відрізняється тим, що вставку в гільзову оболонку мундштука, виконаного більш ніж з одного згортка, проводять шляхом послідовного розташування вищезазначених згортків в гільзову оболонку. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
