Пристрій для сегментарної рефлексотерапії

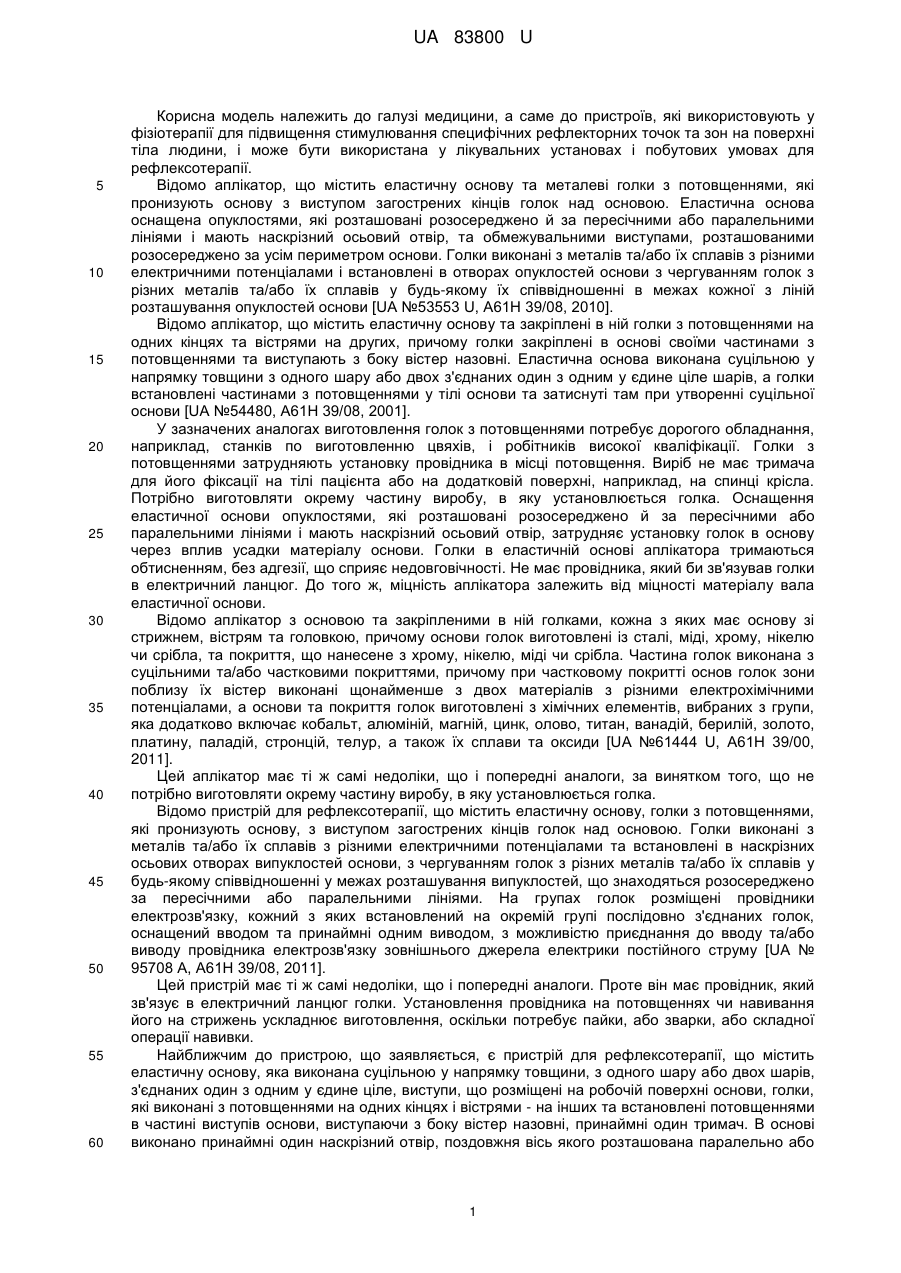

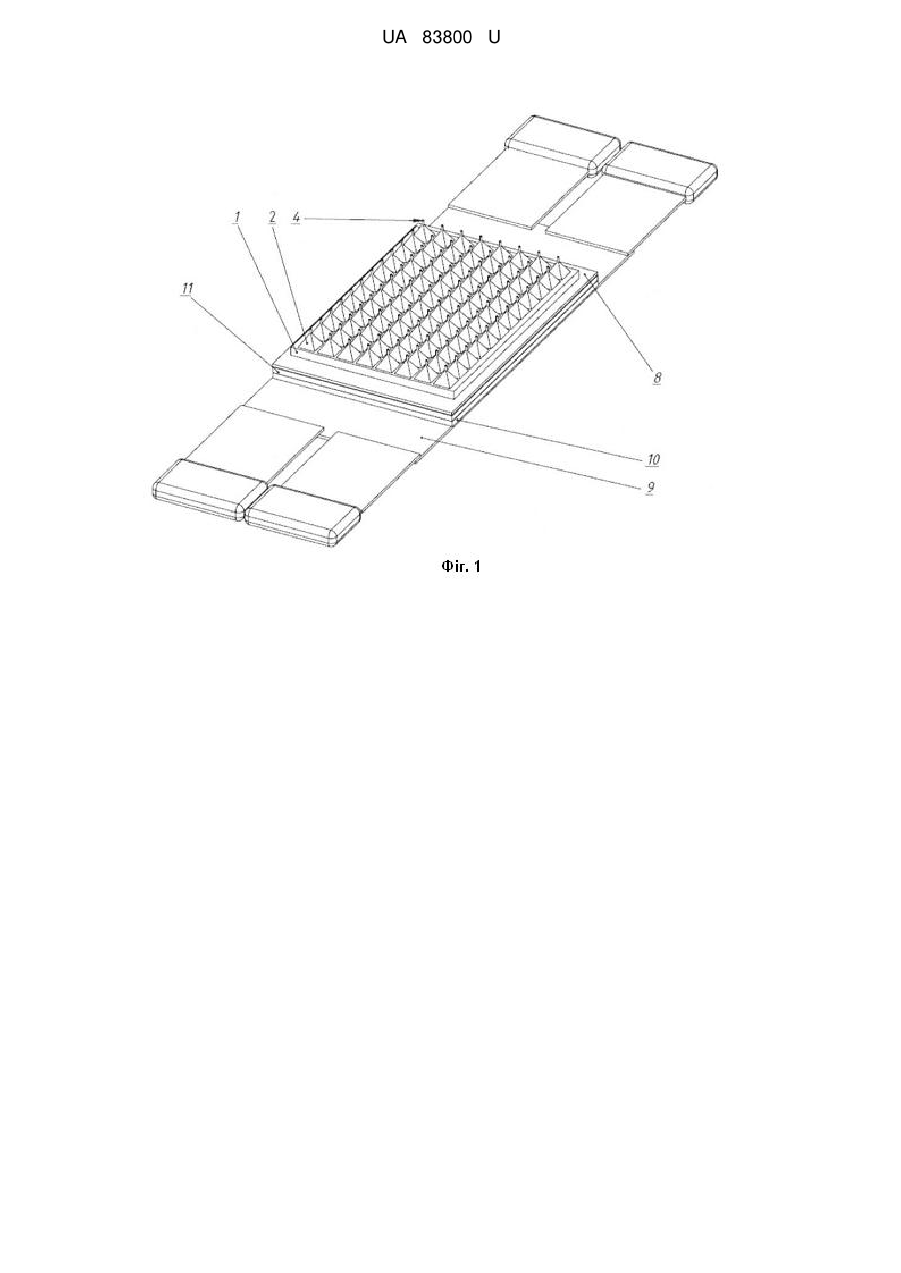

Реферат: UA 83800 U UA 83800 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі медицини, а саме до пристроїв, які використовують у фізіотерапії для підвищення стимулювання специфічних рефлекторних точок та зон на поверхні тіла людини, і може бути використана у лікувальних установах і побутових умовах для рефлексотерапії. Відомо аплікатор, що містить еластичну основу та металеві голки з потовщеннями, які пронизують основу з виступом загострених кінців голок над основою. Еластична основа оснащена опуклостями, які розташовані розосереджено й за пересічними або паралельними лініями і мають наскрізний осьовий отвір, та обмежувальними виступами, розташованими розосереджено за усім периметром основи. Голки виконані з металів та/або їх сплавів з різними електричними потенціалами і встановлені в отворах опуклостей основи з чергуванням голок з різних металів та/або їх сплавів у будь-якому їх співвідношенні в межах кожної з ліній розташування опуклостей основи [UA №53553 U, A61H 39/08, 2010]. Відомо аплікатор, що містить еластичну основу та закріплені в ній голки з потовщеннями на одних кінцях та вістрями на других, причому голки закріплені в основі своїми частинами з потовщеннями та виступають з боку вістер назовні. Еластична основа виконана суцільною у напрямку товщини з одного шару або двох з'єднаних один з одним у єдине ціле шарів, а голки встановлені частинами з потовщеннями у тілі основи та затиснуті там при утворенні суцільної основи [UA №54480, А61Н 39/08, 2001]. У зазначених аналогах виготовлення голок з потовщеннями потребує дорогого обладнання, наприклад, станків по виготовленню цвяхів, і робітників високої кваліфікації. Голки з потовщеннями затрудняють установку провідника в місці потовщення. Виріб не має тримача для його фіксації на тілі пацієнта або на додатковій поверхні, наприклад, на спинці крісла. Потрібно виготовляти окрему частину виробу, в яку установлюється голка. Оснащення еластичної основи опуклостями, які розташовані розосереджено й за пересічними або паралельними лініями і мають наскрізний осьовий отвір, затрудняє установку голок в основу через вплив усадки матеріалу основи. Голки в еластичній основі аплікатора тримаються обтисненням, без адгезії, що сприяє недовговічності. Не має провідника, який би зв'язував голки в електричний ланцюг. До того ж, міцність аплікатора залежить від міцності матеріалу вала еластичної основи. Відомо аплікатор з основою та закріпленими в ній голками, кожна з яких має основу зі стрижнем, вістрям та головкою, причому основи голок виготовлені із сталі, міді, хрому, нікелю чи срібла, та покриття, що нанесене з хрому, нікелю, міді чи срібла. Частина голок виконана з суцільними та/або частковими покриттями, причому при частковому покритті основ голок зони поблизу їх вістер виконані щонайменше з двох матеріалів з різними електрохімічними потенціалами, а основи та покриття голок виготовлені з хімічних елементів, вибраних з групи, яка додатково включає кобальт, алюміній, магній, цинк, олово, титан, ванадій, берилій, золото, платину, паладій, стронцій, телур, а також їх сплави та оксиди [UA №61444 U, A61H 39/00, 2011]. Цей аплікатор має ті ж самі недоліки, що і попередні аналоги, за винятком того, що не потрібно виготовляти окрему частину виробу, в яку установлюється голка. Відомо пристрій для рефлексотерапії, що містить еластичну основу, голки з потовщеннями, які пронизують основу, з виступом загострених кінців голок над основою. Голки виконані з металів та/або їх сплавів з різними електричними потенціалами та встановлені в наскрізних осьових отворах випуклостей основи, з чергуванням голок з різних металів та/або їх сплавів у будь-якому співвідношенні у межах розташування випуклостей, що знаходяться розосереджено за пересічними або паралельними лініями. На групах голок розміщені провідники електрозв'язку, кожний з яких встановлений на окремій групі послідовно з'єднаних голок, оснащений вводом та принаймні одним виводом, з можливістю приєднання до вводу та/або виводу провідника електрозв'язку зовнішнього джерела електрики постійного струму [UA № 95708 А, А61Н 39/08, 2011]. Цей пристрій має ті ж самі недоліки, що і попередні аналоги. Проте він має провідник, який зв'язує в електричний ланцюг голки. Установлення провідника на потовщеннях чи навивання його на стрижень ускладнює виготовлення, оскільки потребує пайки, або зварки, або складної операції навивки. Найближчим до пристрою, що заявляється, є пристрій для рефлексотерапії, що містить еластичну основу, яка виконана суцільною у напрямку товщини, з одного шару або двох шарів, з'єднаних один з одним у єдине ціле, виступи, що розміщені на робочій поверхні основи, голки, які виконані з потовщеннями на одних кінцях і вістрями - на інших та встановлені потовщеннями в частині виступів основи, виступаючи з боку вістер назовні, принаймні один тримач. В основі виконано принаймні один наскрізний отвір, поздовжня вісь якого розташована паралельно або 1 UA 83800 U 5 10 15 20 25 30 35 40 45 50 55 перпендикулярно, або під кутом до робочої поверхні основи, а тримач затягнуто в отвір з можливістю фіксації, при цьому частину виступів виконано обмежувальними [UA №79691 А, А61Н 39/08, 2005]. Недоліками цього пристрою є відсутність електричного зв'язку між голками, що обмежує дію гальванічного ефекту лише вістрям голки, не розповсюджуючи гальванічний ефект на всю зону лікувального впливу. Також суттєвим недоліком є неможливість зберігання положення пристрою відповідно до лікарського призначення для подальшої процедури. Голка містить потовщення, що унеможливлює кріплення провідника всередині голки та ускладнює процес виготовлення пристрою за рахунок складного процесу позиціонування голки та кріплення її в основі, що складно піддається механізації і, як наслідок, значно підвищує собівартість виробництва пристрою. В основу корисної моделі поставлено задачу створити пристрій для сегментарної рефлексотерапії, який мав би широкі можливості застосування, високі експлуатаційні властивості, високу міцність, простішу технологію виготовлення. Поставлену задачу вирішують тим, що у пристрою для сегментарної рефлексотерапії, який містить еластичну основу та металеві масажні елементи з основою зі стрижня, що виступає назовні з основи, згідно з корисною моделлю, еластична основа з робочої сторони утворена з масиву пірамід, які мають в основі квадрат і кут нахилу граней в межах 30-52° до вертикалі, металеві масажні елементи виступають назовні співвісно осі піраміди з робочої поверхні еластичної основи, в основі металевих масажних елементів виконано гачки, які обтискають провідник, еластична основа з неробочого боку обладнана тканиною, яка з'єднана з матеріалом основи за рахунок адгезії між матеріалом основи та тканиною. Матеріал еластичної основи охоплює металеві масажні елементи гачка та частини стрижня, утворюючи адгезійне з'єднання. Стрижень з кінця масажного елемента, протилежного до гачка, може мати форму з округленими ребрами місця зрізу, або зі сферичною верхівкою, або з верхівкою у вигляді конуса, або з верхівкою у вигляді піраміди. Провідник може бути виконано короткозамкнений. Як матеріал еластичної основи може бути використано еластичний полімер, силіконову гуму або інший еластомер. Пристрій може містити знімний тримач, виконаний з двох частин, одна з яких з'єднана з еластичною основою в єдине ціле, а друга частина з'єднана за допомогою частини текстильної застібки, що містить петлі та еластичні стрічки із застібками, при цьому другу частину текстильної застібки, що містить гачки, пришито до тканини. Пристрій, що заявляється, може бути зручно розміщено на поверхнях тіла, що мають вгнутість, наприклад обтиснення м'язів попереку щонайближче до хребта. Пристрій можна кріпити на поверхню тканинної оббивки меблів, одягу тощо. Виготовлення пристрою не потребує складного обладнання і високої кваліфікації робітників. Пристрій дозволяє використовувати змінне магнітне поле для прогріву вбудованого в основу короткозамкненого провідника, що може передавати тепло через масажні елементи. Пристрій має високу механічну міцність через те, що основне навантаження несе на собі міцна тканина, з'єднана з еластичною основою. Корисна модель пояснюється рисунками. На Фіг. 1 зображено загальний вид пристрою для сегментарної рефлексотерапії; на Фіг. 2 - розміщення масажних елементів на провіднику; на Фіг. 3 - варіант виконання пристрою з короткозамкненим провідником; на Фіг. 4 - варіанти виконання масажного елемента; на Фіг. 5 - розміщення пристрою на зоні попереку; на Фіг. 6 - розміщення пристрою на тканині у місцях, що призначені для лікування. Пристрій для сегментарної рефлексотерапії містить (Фіг. 1) еластичну основу 1, яка з робочої сторони утворена з масиву пірамід 2, що мають в основі квадрат 3 та кут α нахилу граней в межах 30-52° до вертикалі, і металеві масажні елементи 4 зі стрижня 5, які виступають назовні співвісно осі Х-Х піраміди 2 з робочої поверхні еластичної основи 1. В основі металевих масажних елементів 4 виконано гачки 6, які обтискають провідник 7. Еластична основа 1 з неробочого боку обладнана тканиною 8, яка з'єднана з матеріалом еластичної основи 1 за рахунок адгезії між матеріалом основи та тканиною. Матеріал еластичної основи 1 (еластичний полімер, силіконова гума або інший еластомер) охоплює металеві масажні елементи 4 гачка 6 та частини стрижня 5, утворюючи адгезійне з'єднання. Стрижень 5 з кінця масажного елемента 4, протилежного до гачка 6, може мати форму з округленими ребрами місця зрізу, або зі 2 UA 83800 U 5 10 15 20 25 сферичною верхівкою, або з верхівкою у вигляді конуса, або з верхівкою у вигляді піраміди. Провідник 7 може бути виконано короткозамкнений. Пристрій може містити знімний тримач 9, виконаний з двох частин, одна з яких з'єднана з еластичною основою 1 в єдине ціле, а друга частина з'єднана за допомогою частини 10 текстильної застібки, що містить петлі та еластичні стрічки із застібками, при цьому другу частину 11 текстильної застібки, що містить гачки, пришито до тканини 8. Принцип роботи пристрою оснований на вченні про спеціальні зони на поверхні тіла людини, які зв'язані із станом внутрішніх органів і систем організму людини. Існування таких зон підтверджено експериментально науковими дослідженнями. Пристрій установлюють на тілі людини в положенні, яке відповідає призначенню лікувальних процедур на поверхні тіла, де він знаходиться визначений час (Фіг. 5). Пристрій, що заявляється, функціонує без джерела змінного магнітного поля, використовуючи електромагнітне випромінювання тіла людини, працюючи з ним в такт. Наявність такого випромінювання підтверджено експериментально. Провідник 7 може бути виконано короткозамкненим для можливості безперешкодного руху наведеного струму, створюючи резонанс з випромінюванням тіла людини (Фіг. 3). Біля поверхні пристрою може бути розміщено джерело змінного магнітного поля, під дією якого короткозамкнений провідник розігрівається, передаючи тепло масажним елементам голкам. На металевих масажних елементах 4, з'єднаних у замкнений ланцюг і виконаних з різних металів, виникає гальванічний струм, який створює умови для мікроелектрофорезу металів у шкіру людини (металотерапія). Відсутність ярко вираженого колючого ефекту сприяє кращій дії пристрою з організмом людини, оскільки організм сприймає слабу дію і пручається надмірно сильній. При орієнтації пристрою з півночі на південь у виступах у вигляді пірамід плоскої поверхні еластичної основи виникає додаткове енергоінформаційне поле, що діє позитивно. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 1. Пристрій для сегментарної рефлексотерапії, який містить еластичну основу та металеві масажні елементи з основою зі стрижня, що виступає назовні з основи, який відрізняється тим, що еластична основа з робочої сторони утворена з масиву пірамід, які мають в основі квадрат і кут нахилу граней в межах 30-52° до вертикалі, металеві масажні елементи виступають назовні співвісно осі піраміди з робочої поверхні еластичної основи, в основі металевих масажних елементів виконано гачки, які обтискають провідник, еластична основа з неробочого боку обладнана тканиною, яка з'єднана з матеріалом еластичної основи за рахунок адгезії між матеріалом основи та тканиною. 2. Пристрій за п. 1, який відрізняється тим, що матеріал еластичної основи охоплює металеві масажні елементи гачка та частини стрижня, утворюючи адгезійне з'єднання. 3. Пристрій за п. 1, який відрізняється тим, що стрижень з кінця масажного елемента, протилежного до гачка, має форму з округленими ребрами місця зрізу, або зі сферичною верхівкою, або з верхівкою у вигляді конуса, або з верхівкою у вигляді піраміди. 4. Пристрій за п. 1, який відрізняється тим, що провідник виконано короткозамкнений. 5. Пристрій за п. 1, який відрізняється тим, що як матеріал еластичної основи використано еластичний полімер, силіконову гуму або інший еластомер. 6. Пристрій за п. 1, який відрізняється тим, що містить знімний тримач, виконаний з двох частин, одна з яких з'єднана з еластичною основою в єдине ціле, а друга частина з'єднана за допомогою частини текстильної застібки, що містить петлі та еластичні стрічки із застібками, при цьому другу частину застібки, що містить гачки, пришито до тканини. 3 UA 83800 U 4 UA 83800 U 5 UA 83800 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
