Пристрій для рефлексотерапії

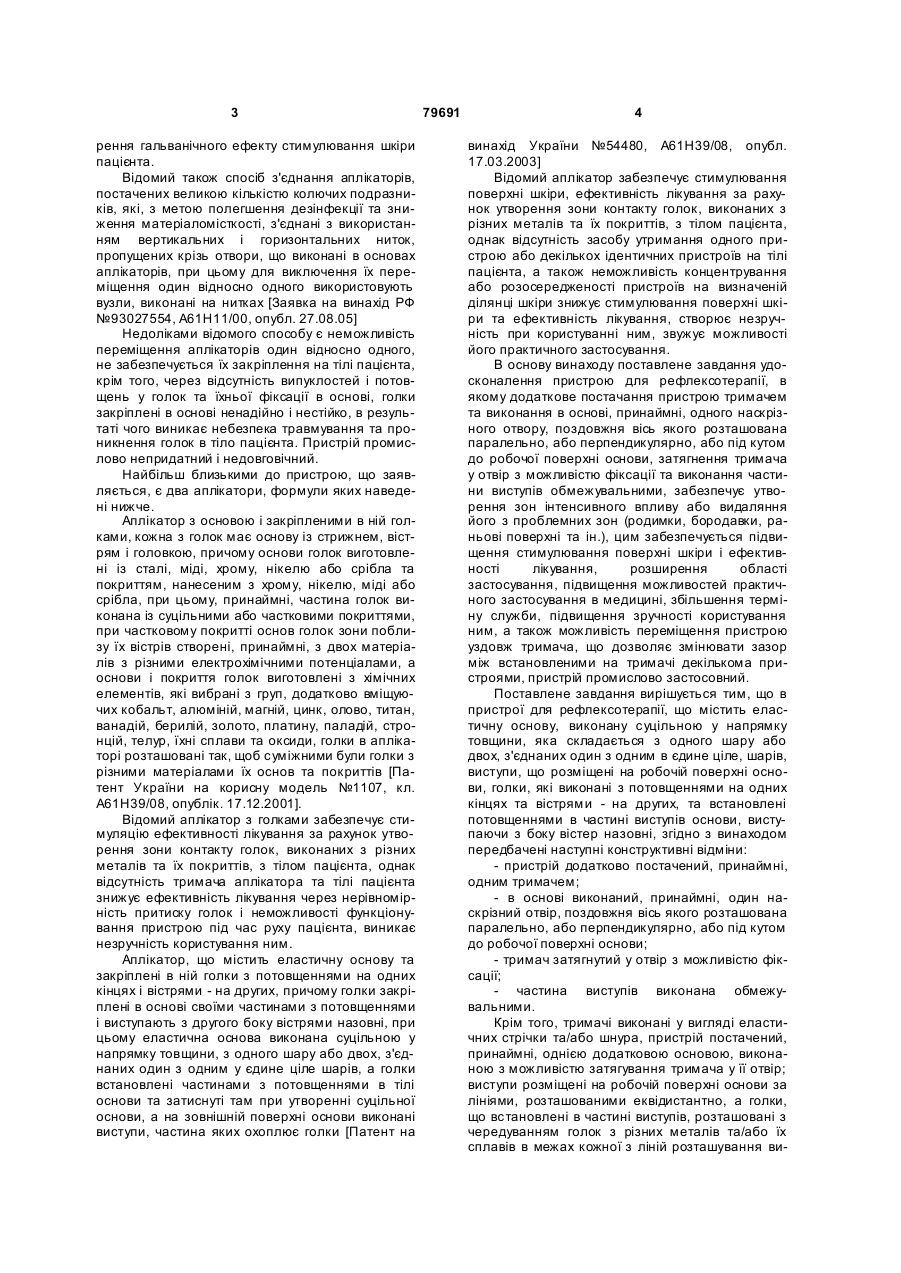

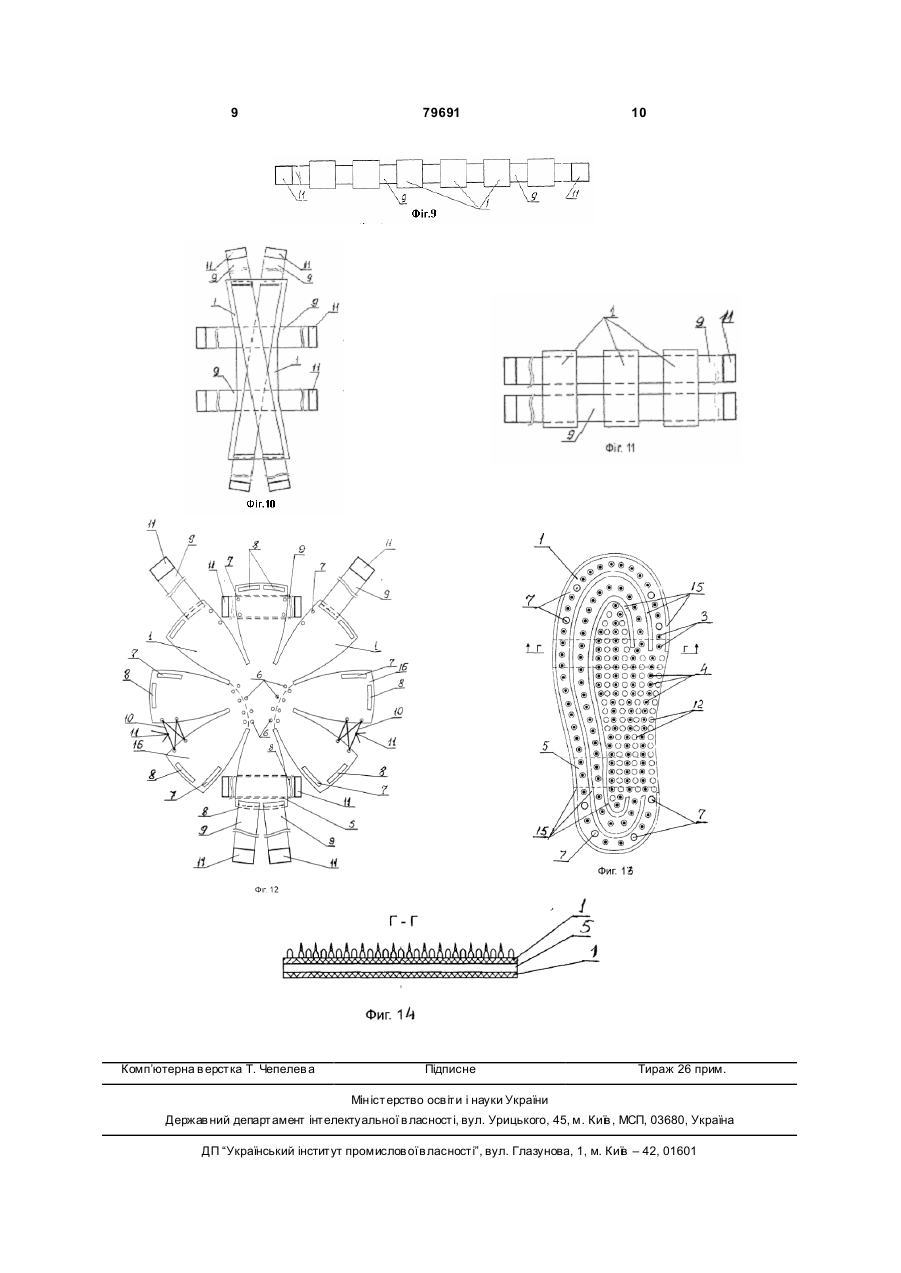

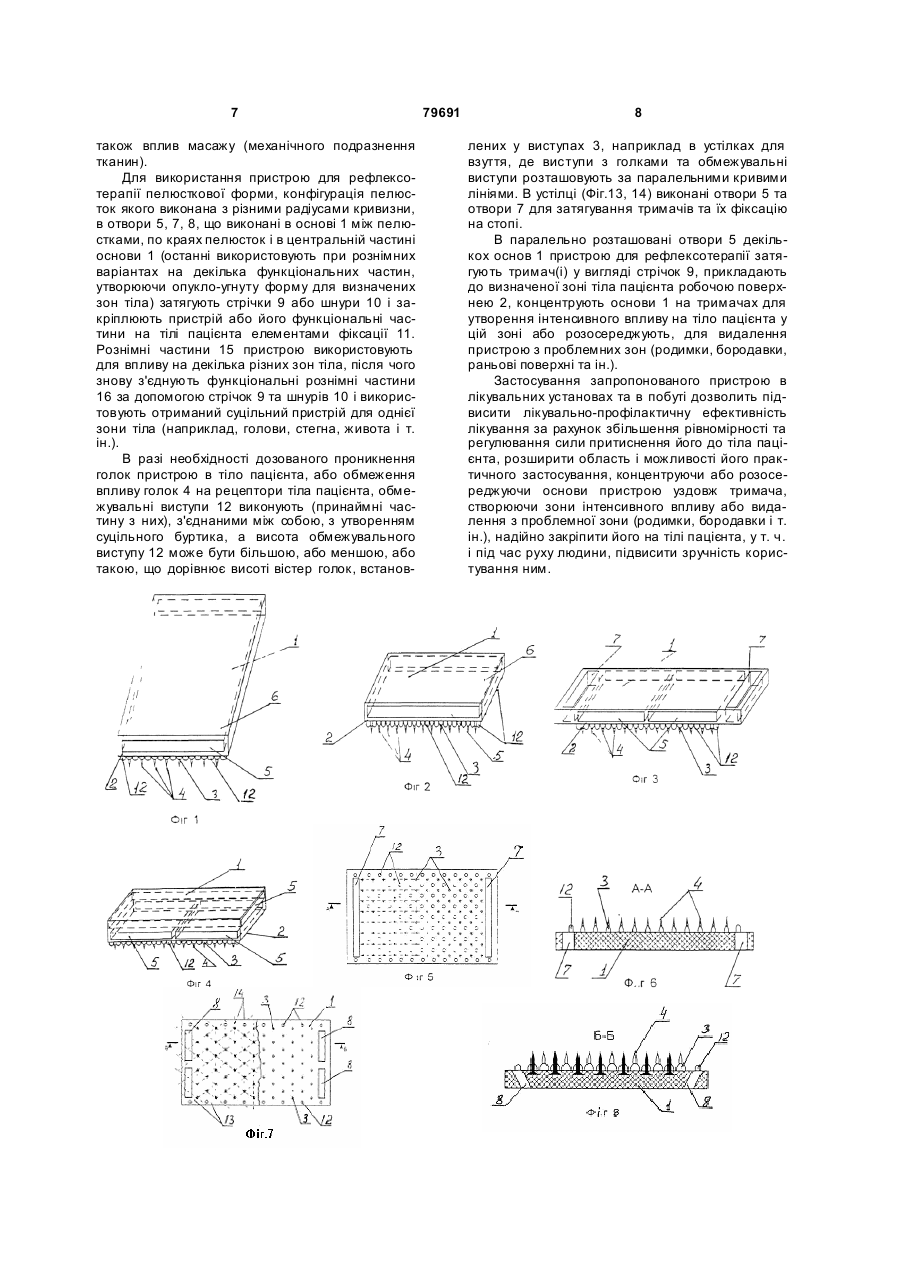

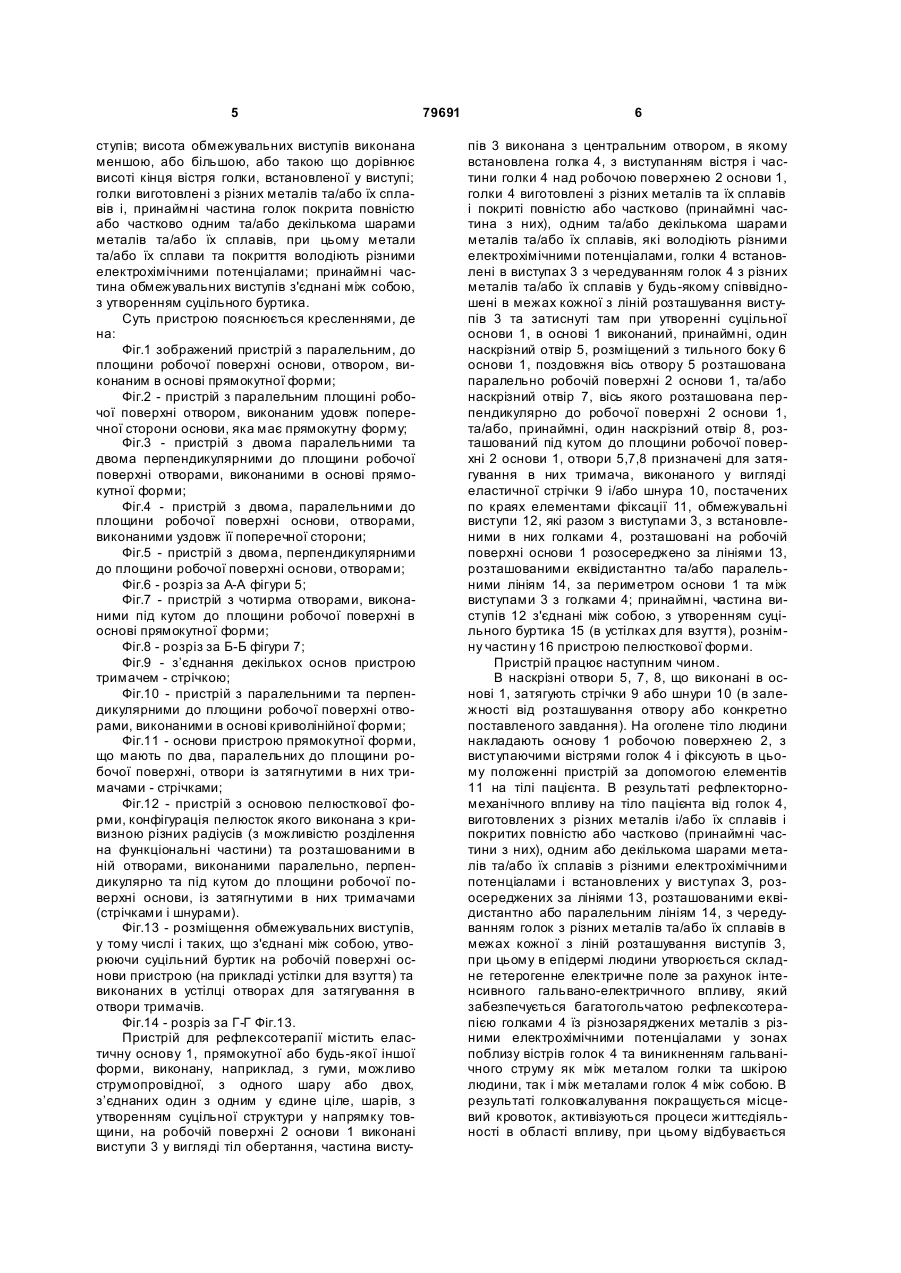

1. Пристрій для рефлексотерапії, що містить еластичну основу, яка виконана суцільною у напрямку товщини, з одного шару або двох, з’єднаних один з одним у єдине ціле, шарів, виступи, що розміщені на робочій поверхні основи, голки, які виконані з потовщеннями на одних кінцях і вістрями - на інших та встановлені потовщеннями в частині виступів основи, виступаючи з боку вістер назовні, який відрізняється тим, що додатково оснащений принаймні одним тримачем, а в основі виконаний принаймні один наскрізний отвір, поздовжня вісь якого розташована паралельно або перпендикулярно, або під кутом до робочої поверхні основи, а тримач затягнутий в отвір з можливістю фіксації, при цьому частину виступів виконано обмежувальними. 2. Пристрій за п.1, який відрізняється тим, що тримачі виконані у вигляді еластичних стрічки та/або шнура. C2 2 (19) 1 3 рення гальванічного ефекту стимулювання шкіри пацієнта. Відомий також спосіб з'єднання аплікаторів, постачених великою кількістю колючих подразників, які, з метою полегшення дезінфекції та зниження матеріаломісткості, з'єднані з використанням вертикальних і горизонтальних ниток, пропущених крізь отвори, що виконані в основах аплікаторів, при цьому для виключення їх переміщення один відносно одного використовують вузли, виконані на нитках [Заявка на винахід РФ №93027554, А61Н11/00, опубл. 27.08.05] Недоліками відомого способу є неможливість переміщення аплікаторів один відносно одного, не забезпечується їх закріплення на тілі пацієнта, крім того, через відсутність випуклостей і потовщень у голок та їхньої фіксації в основі, голки закріплені в основі ненадійно і нестійко, в результаті чого виникає небезпека травмування та проникнення голок в тіло пацієнта. Пристрій промислово непридатний і недовговічний. Найбільш близькими до пристрою, що заявляється, є два аплікатори, формули яких наведені нижче. Аплікатор з основою і закріпленими в ній голками, кожна з голок має основу із стрижнем, вістрям і головкою, причому основи голок виготовлені із сталі, міді, хрому, нікелю або срібла та покриттям, нанесеним з хрому, нікелю, міді або срібла, при цьому, принаймні, частина голок виконана із суцільними або частковими покриттями, при частковому покритті основ голок зони поблизу їх вістрів створені, принаймні, з двох матеріалів з різними електрохімічними потенціалами, а основи і покриття голок виготовлені з хімічних елементів, які вибрані з груп, додатково вміщуючих кобальт, алюміній, магній, цинк, олово, титан, ванадій, берилій, золото, платину, паладій, стронцій, телур, їхні сплави та оксиди, голки в аплікаторі розташовані так, щоб суміжними були голки з різними матеріалами їх основ та покриттів [Патент України на корисну модель №1107, кл. А61Н39/08, опублік. 17.12.2001]. Відомий аплікатор з голками забезпечує стимуляцію ефективності лікування за рахунок утворення зони контакту голок, виконаних з різних металів та їх покриттів, з тілом пацієнта, однак відсутність тримача аплікатора та тілі пацієнта знижує ефективність лікування через нерівномірність притиску голок і неможливості функціонування пристрою під час руху пацієнта, виникає незручність користування ним. Аплікатор, що містить еластичну основу та закріплені в ній голки з потовщеннями на одних кінцях і вістрями - на других, причому голки закріплені в основі своїми частинами з потовщеннями і виступають з другого боку вістрями назовні, при цьому еластична основа виконана суцільною у напрямку товщини, з одного шару або двох, з'єднаних один з одним у єдине ціле шарів, а голки встановлені частинами з потовщеннями в тілі основи та затиснуті там при утворенні суцільної основи, а на зовнішній поверхні основи виконані виступи, частина яких охоплює голки [Патент на 79691 4 винахід України №54480, А61Н39/08, опубл. 17.03.2003] Відомий аплікатор забезпечує стимулювання поверхні шкіри, ефективність лікування за рахунок утворення зони контакту голок, виконаних з різних металів та їх покриттів, з тілом пацієнта, однак відсутність засобу утримання одного пристрою або декількох ідентичних пристроїв на тілі пацієнта, а також неможливість концентрування або розосередженості пристроїв на визначеній ділянці шкіри знижує стимулювання поверхні шкіри та ефективність лікування, створює незручність при користуванні ним, звужує можливості його практичного застосування. В основу винаходу поставлене завдання удосконалення пристрою для рефлексотерапії, в якому додаткове постачання пристрою тримачем та виконання в основі, принаймні, одного наскрізного отвору, поздовжня вісь якого розташована паралельно, або перпендикулярно, або під кутом до робочої поверхні основи, затягнення тримача у отвір з можливістю фіксації та виконання частини виступів обмежувальними, забезпечує утворення зон інтенсивного впливу або видаляння його з проблемних зон (родимки, бородавки, раньові поверхні та ін.), цим забезпечується підвищення стимулювання поверхні шкіри і ефективності лікування, розширення області застосування, підвищення можливостей практичного застосування в медицині, збільшення терміну служби, підвищення зручності користування ним, а також можливість переміщення пристрою уздовж тримача, що дозволяє змінювати зазор між встановленими на тримачі декількома пристроями, пристрій промислово застосовний. Поставлене завдання вирішується тим, що в пристрої для рефлексотерапії, що містить еластичну основу, виконану суцільною у напрямку товщини, яка складається з одного шару або двох, з'єднаних один з одним в єдине ціле, шарів, виступи, що розміщені на робочій поверхні основи, голки, які виконані з потовщеннями на одних кінцях та вістрями - на других, та встановлені потовщеннями в частині виступів основи, виступаючи з боку вістер назовні, згідно з винаходом передбачені наступні конструктивні відміни: - пристрій додатково постачений, принаймні, одним тримачем; - в основі виконаний, принаймні, один наскрізний отвір, поздовжня вісь якого розташована паралельно, або перпендикулярно, або під кутом до робочої поверхні основи; - тримач затягнутий у отвір з можливістю фіксації; - частина виступів виконана обмежувальними. Крім того, тримачі виконані у вигляді еластичних стрічки та/або шнура, пристрій постачений, принаймні, однією додатковою основою, виконаною з можливістю затягування тримача у її отвір; виступи розміщені на робочій поверхні основи за лініями, розташованими еквідистантно, а голки, що встановлені в частині виступів, розташовані з чередуванням голок з різних металів та/або їх сплавів в межах кожної з ліній розташування ви 5 ступів; висота обмежувальних виступів виконана меншою, або більшою, або такою що дорівнює висоті кінця вістря голки, встановленої у виступі; голки виготовлені з різних металів та/або їх сплавів і, принаймні частина голок покрита повністю або частково одним та/або декількома шарами металів та/або їх сплавів, при цьому метали та/або їх сплави та покриття володіють різними електрохімічними потенціалами; принаймні частина обмежувальних виступів з'єднані між собою, з утворенням суцільного буртика. Суть пристрою пояснюється кресленнями, де на: Фіг.1 зображений пристрій з паралельним, до площини робочої поверхні основи, отвором, виконаним в основі прямокутної форми; Фіг.2 - пристрій з паралельним площині робочої поверхні отвором, виконаним удовж поперечної сторони основи, яка має прямокутну форму; Фіг.3 - пристрій з двома паралельними та двома перпендикулярними до площини робочої поверхні отворами, виконаними в основі прямокутної форми; Фіг.4 - пристрій з двома, паралельними до площини робочої поверхні основи, отворами, виконаними уздовж її поперечної сторони; Фіг.5 - пристрій з двома, перпендикулярними до площини робочої поверхні основи, отворами; Фіг.6 - розріз за А-А фігури 5; Фіг.7 - пристрій з чотирма отворами, виконаними під кутом до площини робочої поверхні в основі прямокутної форми; Фіг.8 - розріз за Б-Б фігури 7; Фіг.9 - з’єднання декількох основ пристрою тримачем - стрічкою; Фіг.10 - пристрій з паралельними та перпендикулярними до площини робочої поверхні отворами, виконаними в основі криволінійної форми; Фіг.11 - основи пристрою прямокутної форми, що мають по два, паралельних до площини робочої поверхні, отвори із затягнутими в них тримачами - стрічками; Фіг.12 - пристрій з основою пелюсткової форми, конфігурація пелюсток якого виконана з кривизною різних радіусів (з можливістю розділення на функціональні частини) та розташованими в ній отворами, виконаними паралельно, перпендикулярно та під кутом до площини робочої поверхні основи, із затягнутими в них тримачами (стрічками і шнурами). Фіг.13 - розміщення обмежувальних виступів, у тому числі і таких, що з'єднані між собою, утворюючи суцільний буртик на робочій поверхні основи пристрою (на прикладі устілки для взуття) та виконаних в устілці отворах для затягування в отвори тримачів. Фіг.14 - розріз за Г-Г Фіг.13. Пристрій для рефлексотерапії містить еластичну основу 1, прямокутної або будь-якої іншої форми, виконану, наприклад, з гуми, можливо струмопровідної, з одного шару або двох, з’єднаних один з одним у єдине ціле, шарів, з утворенням суцільної структури у напрямку товщини, на робочій поверхні 2 основи 1 виконані виступи 3 у вигляді тіл обертання, частина висту 79691 6 пів 3 виконана з центральним отвором, в якому встановлена голка 4, з виступанням вістря і частини голки 4 над робочою поверхнею 2 основи 1, голки 4 виготовлені з різних металів та їх сплавів і покриті повністю або частково (принаймні частина з них), одним та/або декількома шарами металів та/або їх сплавів, які володіють різними електрохімічними потенціалами, голки 4 встановлені в виступах 3 з чередуванням голок 4 з різних металів та/або їх сплавів у будь-якому співвідношені в межах кожної з ліній розташування виступів 3 та затиснуті там при утворенні суцільної основи 1, в основі 1 виконаний, принаймні, один наскрізний отвір 5, розміщений з тильного боку 6 основи 1, поздовжня вісь отвору 5 розташована паралельно робочій поверхні 2 основи 1, та/або наскрізний отвір 7, вісь якого розташована перпендикулярно до робочої поверхні 2 основи 1, та/або, принаймні, один наскрізний отвір 8, розташований під кутом до площини робочої поверхні 2 основи 1, отвори 5,7,8 призначені для затягування в них тримача, виконаного у вигляді еластичної стрічки 9 і/або шнура 10, постачених по краях елементами фіксації 11, обмежувальні виступи 12, які разом з виступами 3, з встановленими в них голками 4, розташовані на робочій поверхні основи 1 розосереджено за лініями 13, розташованими еквідистантно та/або паралельними лініям 14, за периметром основи 1 та між виступами 3 з голками 4; принаймні, частина виступів 12 з'єднані між собою, з утворенням суцільного буртика 15 (в устілках для взуття), рознімну частин у 16 пристрою пелюсткової форми. Пристрій працює наступним чином. В наскрізні отвори 5, 7, 8, що виконані в основі 1, затягують стрічки 9 або шнури 10 (в залежності від розташування отвору або конкретно поставленого завдання). На оголене тіло людини накладають основу 1 робочою поверхнею 2, з виступаючими вістрями голок 4 і фіксують в цьому положенні пристрій за допомогою елементів 11 на тілі пацієнта. В результаті рефлекторномеханічного впливу на тіло пацієнта від голок 4, виготовлених з різних металів і/або їх сплавів і покритих повністю або частково (принаймні частини з них), одним або декількома шарами металів та/або їх сплавів з різними електрохімічними потенціалами і встановлених у виступах З, розосереджених за лініями 13, розташованими еквідистантно або паралельним лініям 14, з чередуванням голок з різних металів та/або їх сплавів в межах кожної з ліній розташування виступів 3, при цьому в епідермі людини утворюється складне гетерогенне електричне поле за рахунок інтенсивного гальвано-електричного впливу, який забезпечується багатогольчатою рефлексотерапією голками 4 їз різнозаряджених металів з різними електрохімічними потенціалами у зонах поблизу вістрів голок 4 та виникненням гальванічного струму як між металом голки та шкірою людини, так і між металами голок 4 між собою. В результаті голковкалування покращується місцевий кровоток, активізуються процеси життєдіяльності в області впливу, при цьому відбувається 7 також вплив масажу (механічного подразнення тканин). Для використання пристрою для рефлексотерапії пелюсткової форми, конфігурація пелюсток якого виконана з різними радіусами кривизни, в отвори 5, 7, 8, що виконані в основі 1 між пелюстками, по краях пелюсток і в центральній частині основи 1 (останні використовують при рознімних варіантах на декілька функціональних частин, утворюючи опукло-угнуту форму для визначених зон тіла) затягують стрічки 9 або шнури 10 і закріплюють пристрій або його функціональні частини на тілі пацієнта елементами фіксації 11. Рознімні частини 15 пристрою використовують для впливу на декілька різних зон тіла, після чого знову з'єднують функціональні рознімні частини 16 за допомогою стрічок 9 та шнурів 10 і використовують отриманий суцільний пристрій для однієї зони тіла (наприклад, голови, стегна, живота і т. ін.). В разі необхідності дозованого проникнення голок пристрою в тіло пацієнта, або обмеження впливу голок 4 на рецептори тіла пацієнта, обмежувальні виступи 12 виконують (принаймні частину з них), з'єднаними між собою, з утворенням суцільного буртика, а висота обмежувального виступу 12 може бути більшою, або меншою, або такою, що дорівнює висоті вістер голок, встанов 79691 8 лених у виступах 3, наприклад в устілках для взуття, де виступи з голками та обмежувальні виступи розташовують за паралельними кривими лініями. В устілці (Фіг.13, 14) виконані отвори 5 та отвори 7 для затягування тримачів та їх фіксацію на стопі. В паралельно розташовані отвори 5 декількох основ 1 пристрою для рефлексотерапії затягують тримач(і) у вигляді стрічок 9, прикладають до визначеної зоні тіла пацієнта робочою поверхнею 2, концентрують основи 1 на тримачах для утворення інтенсивного впливу на тіло пацієнта у цій зоні або розосереджують, для видалення пристрою з проблемних зон (родимки, бородавки, раньові поверхні та ін.). Застосування запропонованого пристрою в лікувальних установах та в побуті дозволить підвисити лікувально-профілактичну ефективність лікування за рахунок збільшення рівномірності та регулювання сили притиснення його до тіла пацієнта, розширити область і можливості його практичного застосування, концентруючи або розосереджуючи основи пристрою уздовж тримача, створюючи зони інтенсивного впливу або видалення з проблемної зони (родимки, бородавки і т. ін.), надійно закріпити його на тілі пацієнта, у т. ч. і під час руху людини, підвисити зручність користування ним. 9 Комп’ютерна в ерстка Т. Чепелев а 79691 Підписне 10 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
