Пристрій для подрібнення кормів

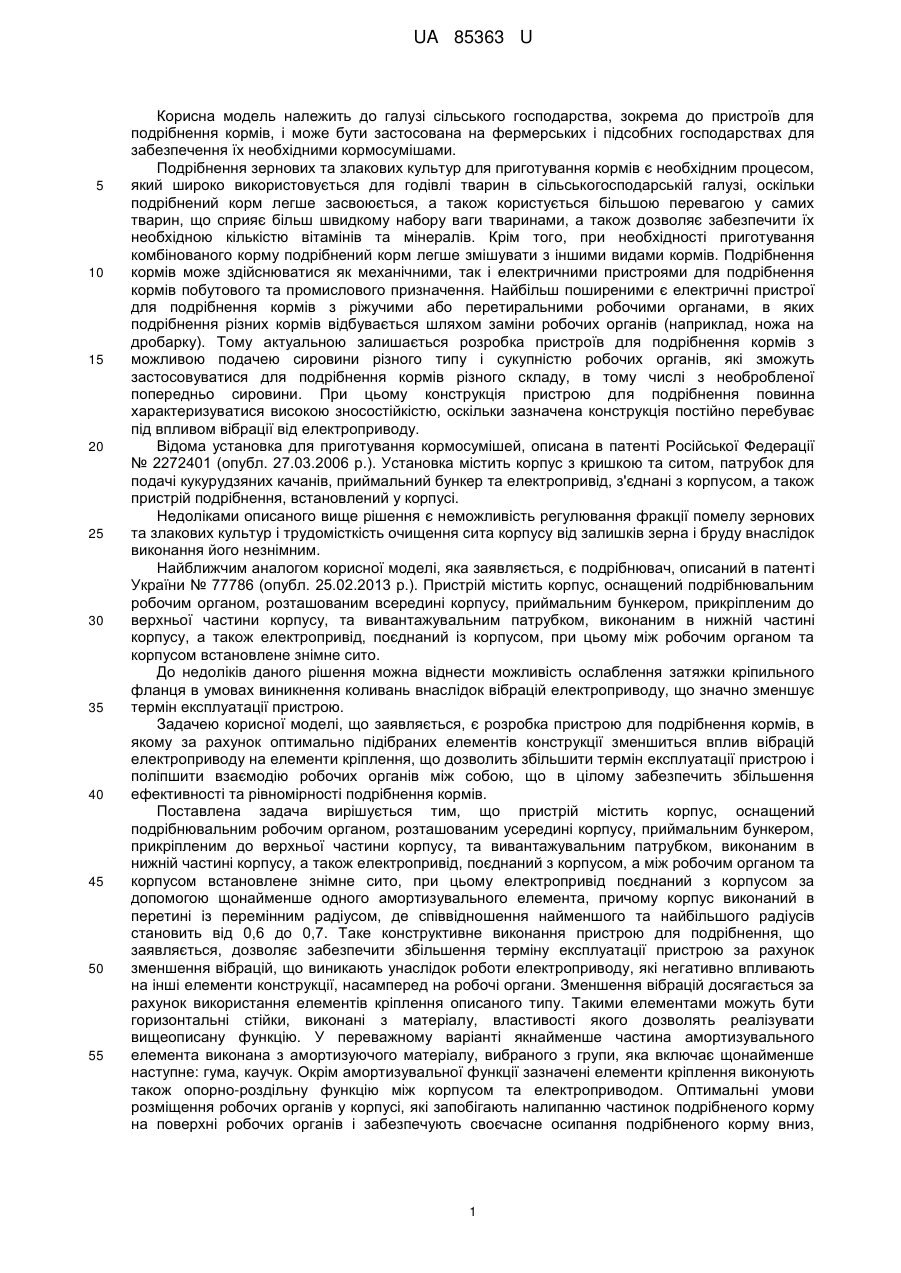

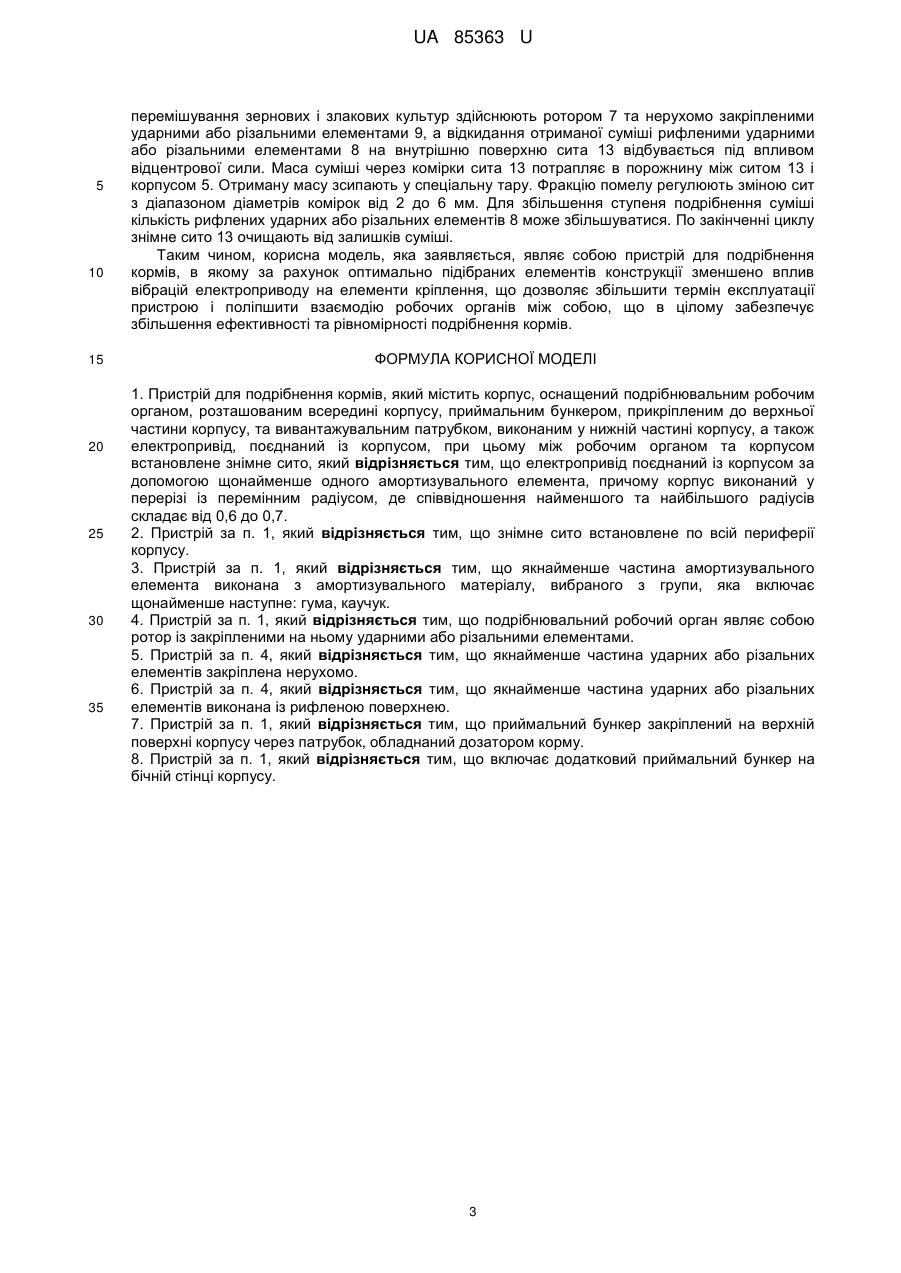

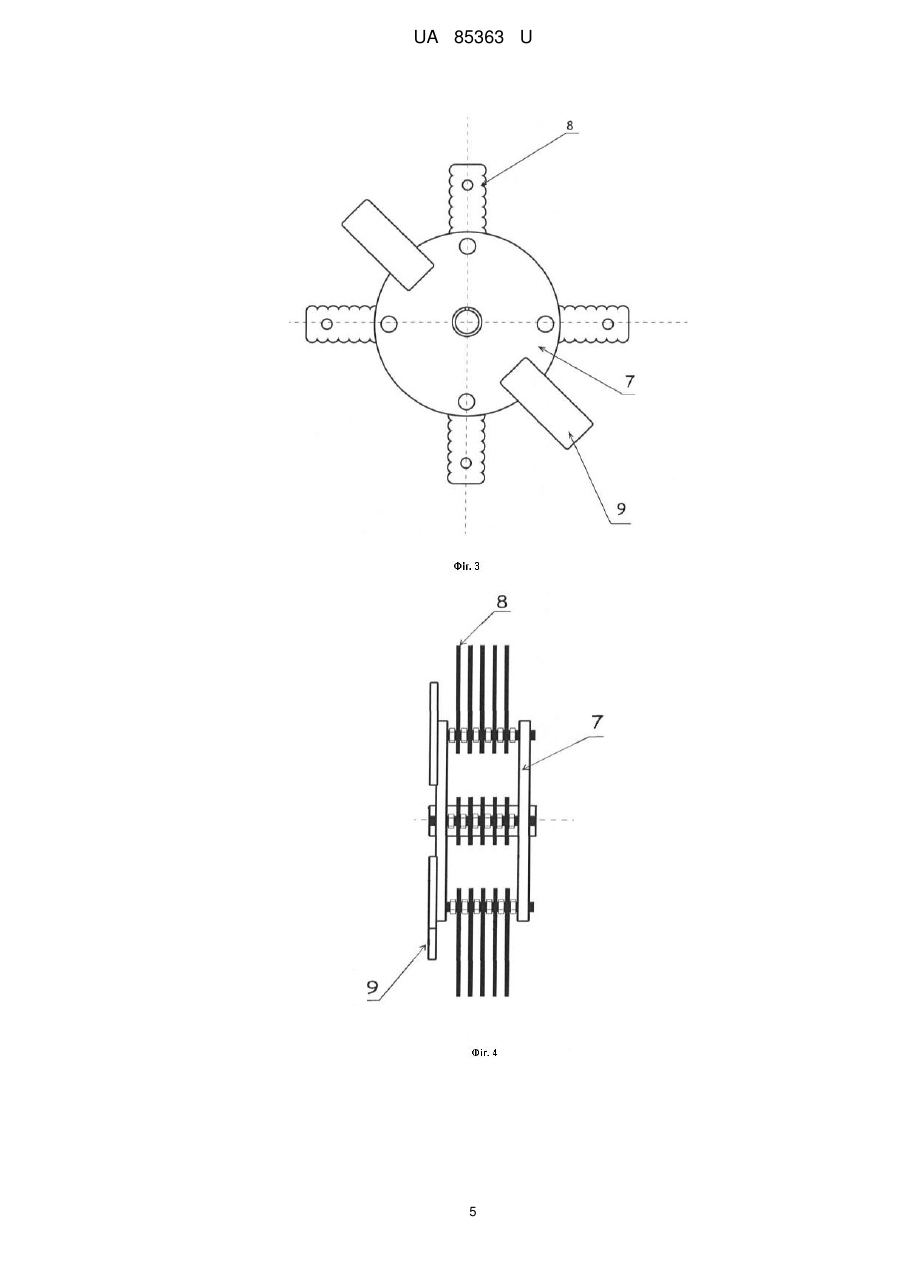

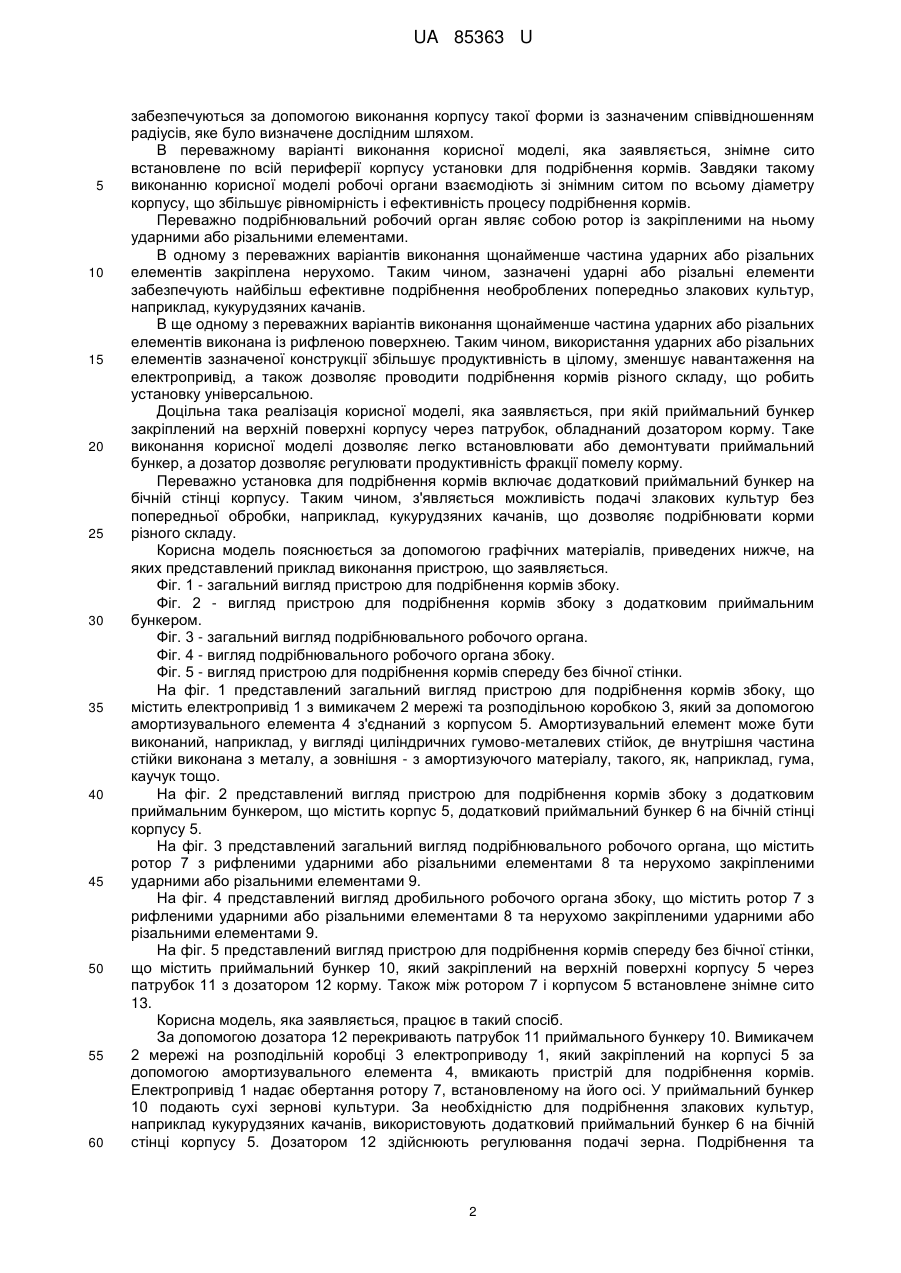

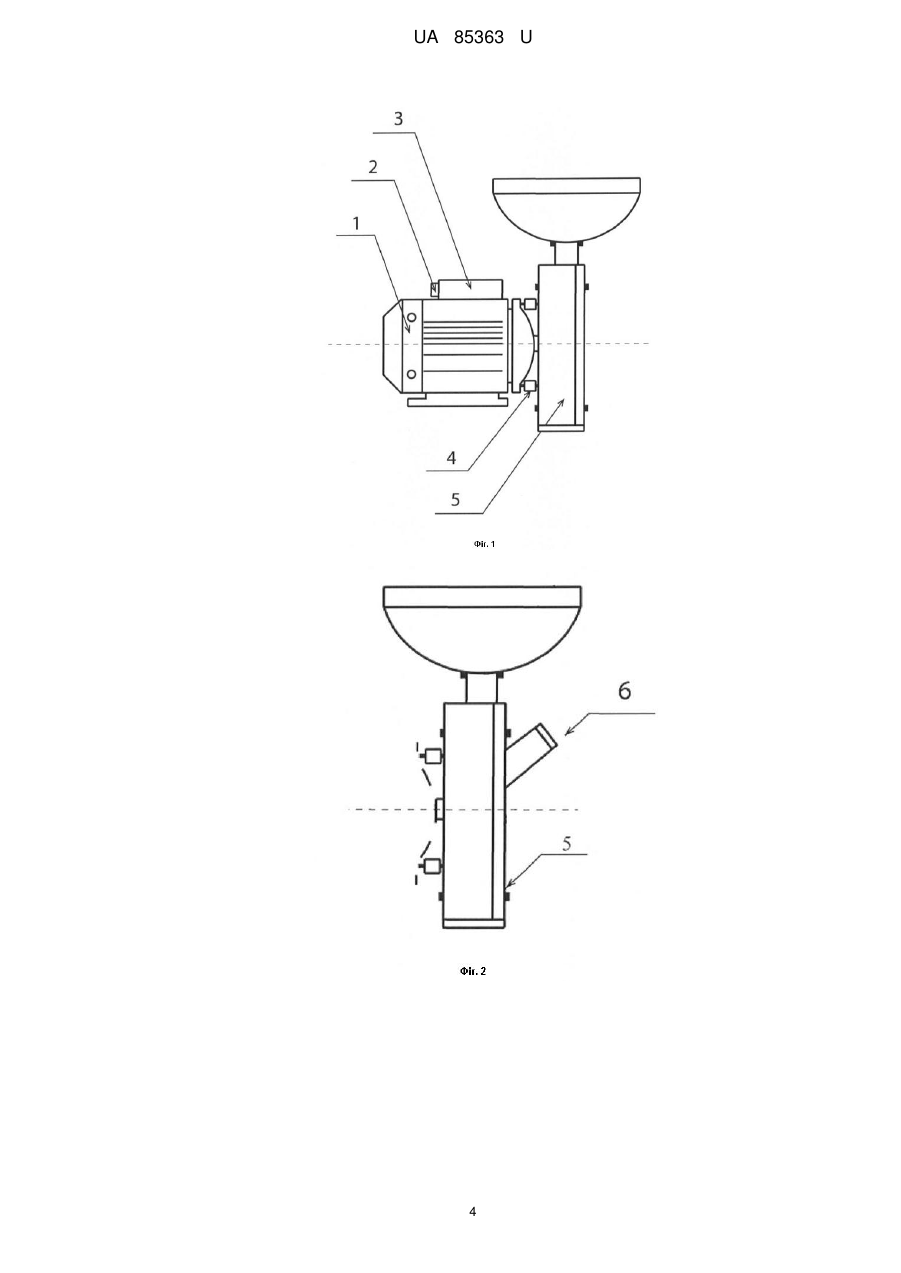

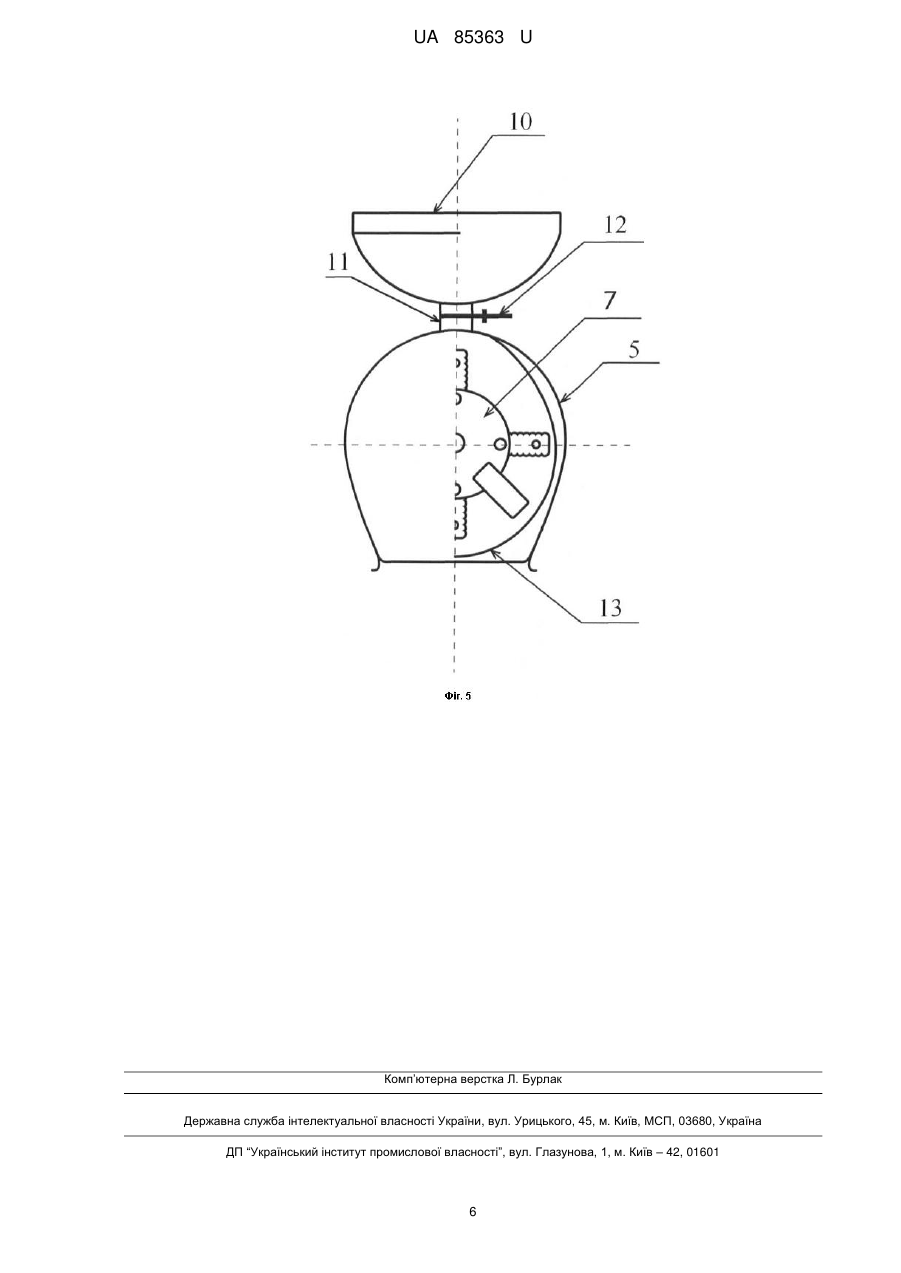

Реферат: Пристрій для подрібнення кормів містить корпус, оснащений подрібнювальним робочим органом, розташованим всередині корпусу, приймальним бункером, прикріпленим до верхньої частини корпусу, та вивантажувальним патрубком, виконаним у нижній частині корпусу, а також електропривід, поєднаний із корпусом, при цьому між робочим органом та корпусом встановлене знімне сито, причому електропривід поєднаний із корпусом за допомогою щонайменше одного амортизувального елемента, причому корпус виконаний у перерізі із перемінним радіусом, де співвідношення найменшого та найбільшого радіусів складає від 0,6 до 0,7. UA 85363 U (54) ПРИСТРІЙ ДЛЯ ПОДРІБНЕННЯ КОРМІВ UA 85363 U UA 85363 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільського господарства, зокрема до пристроїв для подрібнення кормів, і може бути застосована на фермерських і підсобних господарствах для забезпечення їх необхідними кормосумішами. Подрібнення зернових та злакових культур для приготування кормів є необхідним процесом, який широко використовується для годівлі тварин в сільськогосподарській галузі, оскільки подрібнений корм легше засвоюється, а також користується більшою перевагою у самих тварин, що сприяє більш швидкому набору ваги тваринами, а також дозволяє забезпечити їх необхідною кількістю вітамінів та мінералів. Крім того, при необхідності приготування комбінованого корму подрібнений корм легше змішувати з іншими видами кормів. Подрібнення кормів може здійснюватися як механічними, так і електричними пристроями для подрібнення кормів побутового та промислового призначення. Найбільш поширеними є електричні пристрої для подрібнення кормів з ріжучими або перетиральними робочими органами, в яких подрібнення різних кормів відбувається шляхом заміни робочих органів (наприклад, ножа на дробарку). Тому актуальною залишається розробка пристроїв для подрібнення кормів з можливою подачею сировини різного типу і сукупністю робочих органів, які зможуть застосовуватися для подрібнення кормів різного складу, в тому числі з необробленої попередньо сировини. При цьому конструкція пристрою для подрібнення повинна характеризуватися високою зносостійкістю, оскільки зазначена конструкція постійно перебуває під впливом вібрації від електроприводу. Відома установка для приготування кормосумішей, описана в патенті Російської Федерації № 2272401 (опубл. 27.03.2006 p.). Установка містить корпус з кришкою та ситом, патрубок для подачі кукурудзяних качанів, приймальний бункер та електропривід, з'єднані з корпусом, а також пристрій подрібнення, встановлений у корпусі. Недоліками описаного вище рішення є неможливість регулювання фракції помелу зернових та злакових культур і трудомісткість очищення сита корпусу від залишків зерна і бруду внаслідок виконання його незнімним. Найближчим аналогом корисної моделі, яка заявляється, є подрібнювач, описаний в патенті України № 77786 (опубл. 25.02.2013 p.). Пристрій містить корпус, оснащений подрібнювальним робочим органом, розташованим всередині корпусу, приймальним бункером, прикріпленим до верхньої частини корпусу, та вивантажувальним патрубком, виконаним в нижній частині корпусу, а також електропривід, поєднаний із корпусом, при цьому між робочим органом та корпусом встановлене знімне сито. До недоліків даного рішення можна віднести можливість ослаблення затяжки кріпильного фланця в умовах виникнення коливань внаслідок вібрацій електроприводу, що значно зменшує термін експлуатації пристрою. Задачею корисної моделі, що заявляється, є розробка пристрою для подрібнення кормів, в якому за рахунок оптимально підібраних елементів конструкції зменшиться вплив вібрацій електроприводу на елементи кріплення, що дозволить збільшити термін експлуатації пристрою і поліпшити взаємодію робочих органів між собою, що в цілому забезпечить збільшення ефективності та рівномірності подрібнення кормів. Поставлена задача вирішується тим, що пристрій містить корпус, оснащений подрібнювальним робочим органом, розташованим усередині корпусу, приймальним бункером, прикріпленим до верхньої частини корпусу, та вивантажувальним патрубком, виконаним в нижній частині корпусу, а також електропривід, поєднаний з корпусом, а між робочим органом та корпусом встановлене знімне сито, при цьому електропривід поєднаний з корпусом за допомогою щонайменше одного амортизувального елемента, причому корпус виконаний в перетині із перемінним радіусом, де співвідношення найменшого та найбільшого радіусів становить від 0,6 до 0,7. Таке конструктивне виконання пристрою для подрібнення, що заявляється, дозволяє забезпечити збільшення терміну експлуатації пристрою за рахунок зменшення вібрацій, що виникають унаслідок роботи електроприводу, які негативно впливають на інші елементи конструкції, насамперед на робочі органи. Зменшення вібрацій досягається за рахунок використання елементів кріплення описаного типу. Такими елементами можуть бути горизонтальні стійки, виконані з матеріалу, властивості якого дозволять реалізувати вищеописану функцію. У переважному варіанті якнайменше частина амортизувального елемента виконана з амортизуючого матеріалу, вибраного з групи, яка включає щонайменше наступне: гума, каучук. Окрім амортизувальної функції зазначені елементи кріплення виконують також опорно-роздільну функцію між корпусом та електроприводом. Оптимальні умови розміщення робочих органів у корпусі, які запобігають налипанню частинок подрібненого корму на поверхні робочих органів і забезпечують своєчасне осипання подрібненого корму вниз, 1 UA 85363 U 5 10 15 20 25 30 35 40 45 50 55 60 забезпечуються за допомогою виконання корпусу такої форми із зазначеним співвідношенням радіусів, яке було визначене дослідним шляхом. В переважному варіанті виконання корисної моделі, яка заявляється, знімне сито встановлене по всій периферії корпусу установки для подрібнення кормів. Завдяки такому виконанню корисної моделі робочі органи взаємодіють зі знімним ситом по всьому діаметру корпусу, що збільшує рівномірність і ефективність процесу подрібнення кормів. Переважно подрібнювальний робочий орган являє собою ротор із закріпленими на ньому ударними або різальними елементами. В одному з переважних варіантів виконання щонайменше частина ударних або різальних елементів закріплена нерухомо. Таким чином, зазначені ударні або різальні елементи забезпечують найбільш ефективне подрібнення необроблених попередньо злакових культур, наприклад, кукурудзяних качанів. В ще одному з переважних варіантів виконання щонайменше частина ударних або різальних елементів виконана із рифленою поверхнею. Таким чином, використання ударних або різальних елементів зазначеної конструкції збільшує продуктивність в цілому, зменшує навантаження на електропривід, а також дозволяє проводити подрібнення кормів різного складу, що робить установку універсальною. Доцільна така реалізація корисної моделі, яка заявляється, при якій приймальний бункер закріплений на верхній поверхні корпусу через патрубок, обладнаний дозатором корму. Таке виконання корисної моделі дозволяє легко встановлювати або демонтувати приймальний бункер, а дозатор дозволяє регулювати продуктивність фракції помелу корму. Переважно установка для подрібнення кормів включає додатковий приймальний бункер на бічній стінці корпусу. Таким чином, з'являється можливість подачі злакових культур без попередньої обробки, наприклад, кукурудзяних качанів, що дозволяє подрібнювати корми різного складу. Корисна модель пояснюється за допомогою графічних матеріалів, приведених нижче, на яких представлений приклад виконання пристрою, що заявляється. Фіг. 1 - загальний вигляд пристрою для подрібнення кормів збоку. Фіг. 2 - вигляд пристрою для подрібнення кормів збоку з додатковим приймальним бункером. Фіг. 3 - загальний вигляд подрібнювального робочого органа. Фіг. 4 - вигляд подрібнювального робочого органа збоку. Фіг. 5 - вигляд пристрою для подрібнення кормів спереду без бічної стінки. На фіг. 1 представлений загальний вигляд пристрою для подрібнення кормів збоку, що містить електропривід 1 з вимикачем 2 мережі та розподільною коробкою 3, який за допомогою амортизувального елемента 4 з'єднаний з корпусом 5. Амортизувальний елемент може бути виконаний, наприклад, у вигляді циліндричних гумово-металевих стійок, де внутрішня частина стійки виконана з металу, а зовнішня - з амортизуючого матеріалу, такого, як, наприклад, гума, каучук тощо. На фіг. 2 представлений вигляд пристрою для подрібнення кормів збоку з додатковим приймальним бункером, що містить корпус 5, додатковий приймальний бункер 6 на бічній стінці корпусу 5. На фіг. 3 представлений загальний вигляд подрібнювального робочого органа, що містить ротор 7 з рифленими ударними або різальними елементами 8 та нерухомо закріпленими ударними або різальними елементами 9. На фіг. 4 представлений вигляд дробильного робочого органа збоку, що містить ротор 7 з рифленими ударними або різальними елементами 8 та нерухомо закріпленими ударними або різальними елементами 9. На фіг. 5 представлений вигляд пристрою для подрібнення кормів спереду без бічної стінки, що містить приймальний бункер 10, який закріплений на верхній поверхні корпусу 5 через патрубок 11 з дозатором 12 корму. Також між ротором 7 і корпусом 5 встановлене знімне сито 13. Корисна модель, яка заявляється, працює в такий спосіб. За допомогою дозатора 12 перекривають патрубок 11 приймального бункеру 10. Вимикачем 2 мережі на розподільній коробці 3 електроприводу 1, який закріплений на корпусі 5 за допомогою амортизувального елемента 4, вмикають пристрій для подрібнення кормів. Електропривід 1 надає обертання ротору 7, встановленому на його осі. У приймальний бункер 10 подають сухі зернові культури. За необхідністю для подрібнення злакових культур, наприклад кукурудзяних качанів, використовують додатковий приймальний бункер 6 на бічній стінці корпусу 5. Дозатором 12 здійснюють регулювання подачі зерна. Подрібнення та 2 UA 85363 U 5 10 15 20 25 30 35 перемішування зернових і злакових культур здійснюють ротором 7 та нерухомо закріпленими ударними або різальними елементами 9, а відкидання отриманої суміші рифленими ударними або різальними елементами 8 на внутрішню поверхню сита 13 відбувається під впливом відцентрової сили. Маса суміші через комірки сита 13 потрапляє в порожнину між ситом 13 і корпусом 5. Отриману масу зсипають у спеціальну тару. Фракцію помелу регулюють зміною сит з діапазоном діаметрів комірок від 2 до 6 мм. Для збільшення ступеня подрібнення суміші кількість рифлених ударних або різальних елементів 8 може збільшуватися. По закінченні циклу знімне сито 13 очищають від залишків суміші. Таким чином, корисна модель, яка заявляється, являє собою пристрій для подрібнення кормів, в якому за рахунок оптимально підібраних елементів конструкції зменшено вплив вібрацій електроприводу на елементи кріплення, що дозволяє збільшити термін експлуатації пристрою і поліпшити взаємодію робочих органів між собою, що в цілому забезпечує збільшення ефективності та рівномірності подрібнення кормів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для подрібнення кормів, який містить корпус, оснащений подрібнювальним робочим органом, розташованим всередині корпусу, приймальним бункером, прикріпленим до верхньої частини корпусу, та вивантажувальним патрубком, виконаним у нижній частині корпусу, а також електропривід, поєднаний із корпусом, при цьому між робочим органом та корпусом встановлене знімне сито, який відрізняється тим, що електропривід поєднаний із корпусом за допомогою щонайменше одного амортизувального елемента, причому корпус виконаний у перерізі із перемінним радіусом, де співвідношення найменшого та найбільшого радіусів складає від 0,6 до 0,7. 2. Пристрій за п. 1, який відрізняється тим, що знімне сито встановлене по всій периферії корпусу. 3. Пристрій за п. 1, який відрізняється тим, що якнайменше частина амортизувального елемента виконана з амортизувального матеріалу, вибраного з групи, яка включає щонайменше наступне: гума, каучук. 4. Пристрій за п. 1, який відрізняється тим, що подрібнювальний робочий орган являє собою ротор із закріпленими на ньому ударними або різальними елементами. 5. Пристрій за п. 4, який відрізняється тим, що якнайменше частина ударних або різальних елементів закріплена нерухомо. 6. Пристрій за п. 4, який відрізняється тим, що якнайменше частина ударних або різальних елементів виконана із рифленою поверхнею. 7. Пристрій за п. 1, який відрізняється тим, що приймальний бункер закріплений на верхній поверхні корпусу через патрубок, обладнаний дозатором корму. 8. Пристрій за п. 1, який відрізняється тим, що включає додатковий приймальний бункер на бічній стінці корпусу. 3 UA 85363 U 4 UA 85363 U 5 UA 85363 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
