Циліндровий механізм

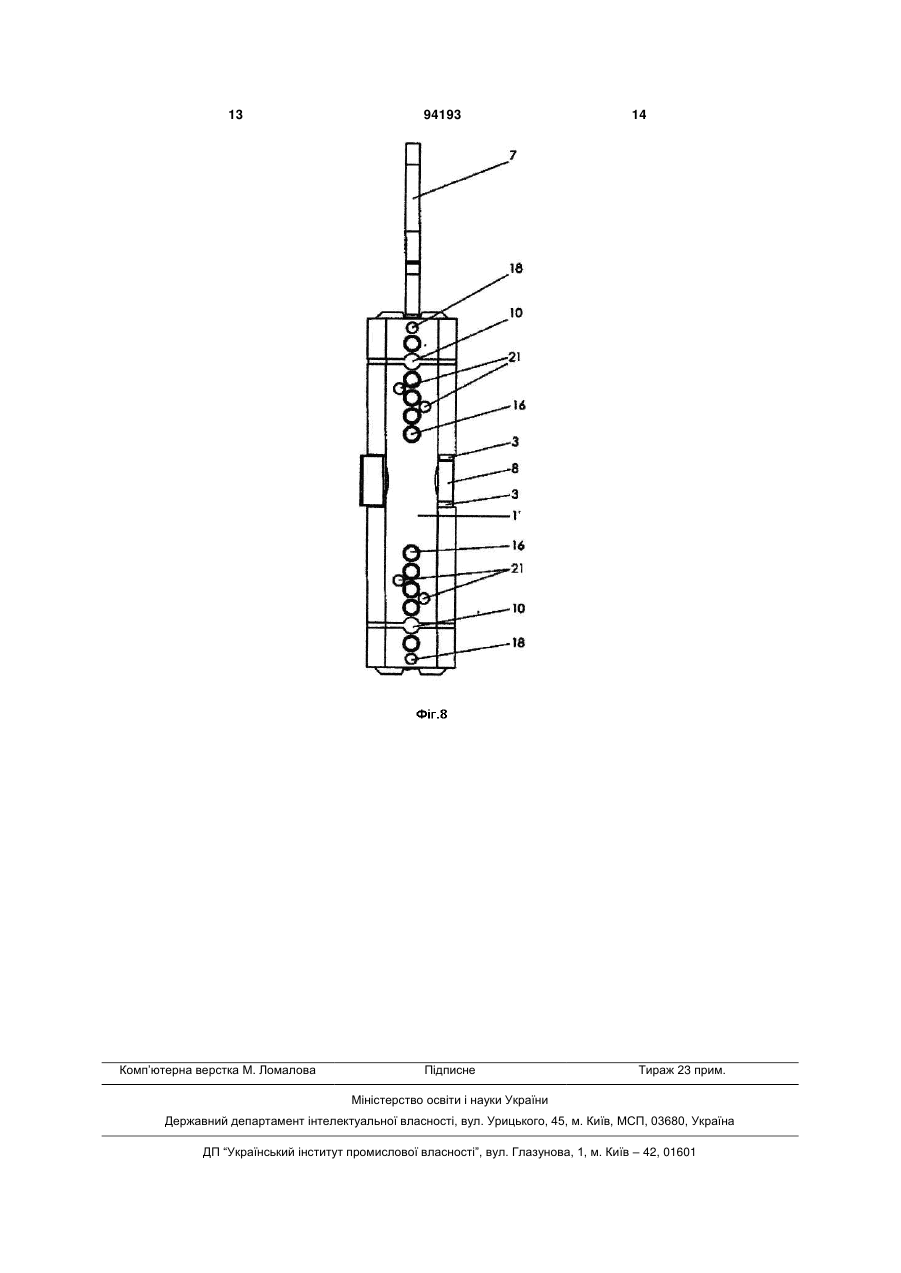

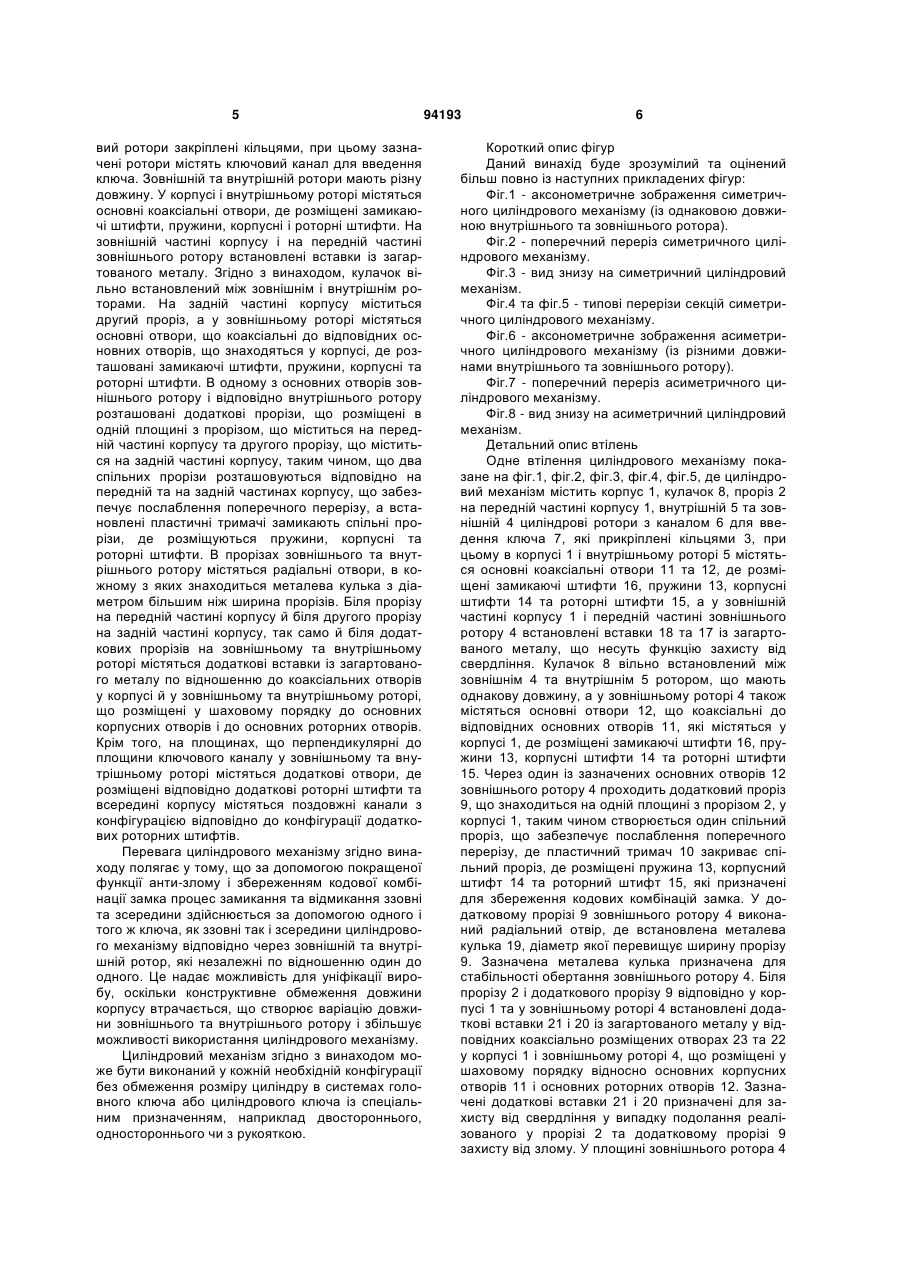

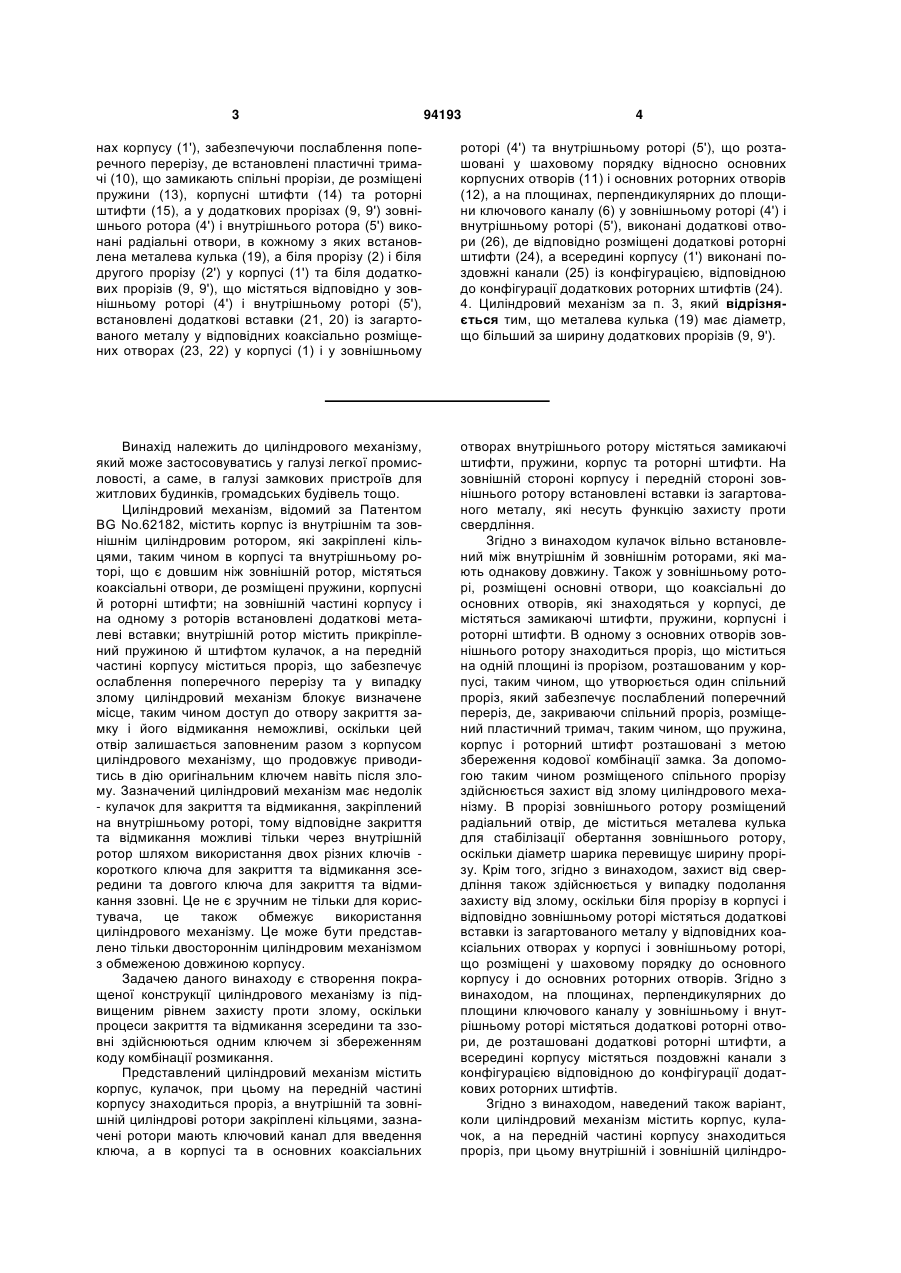

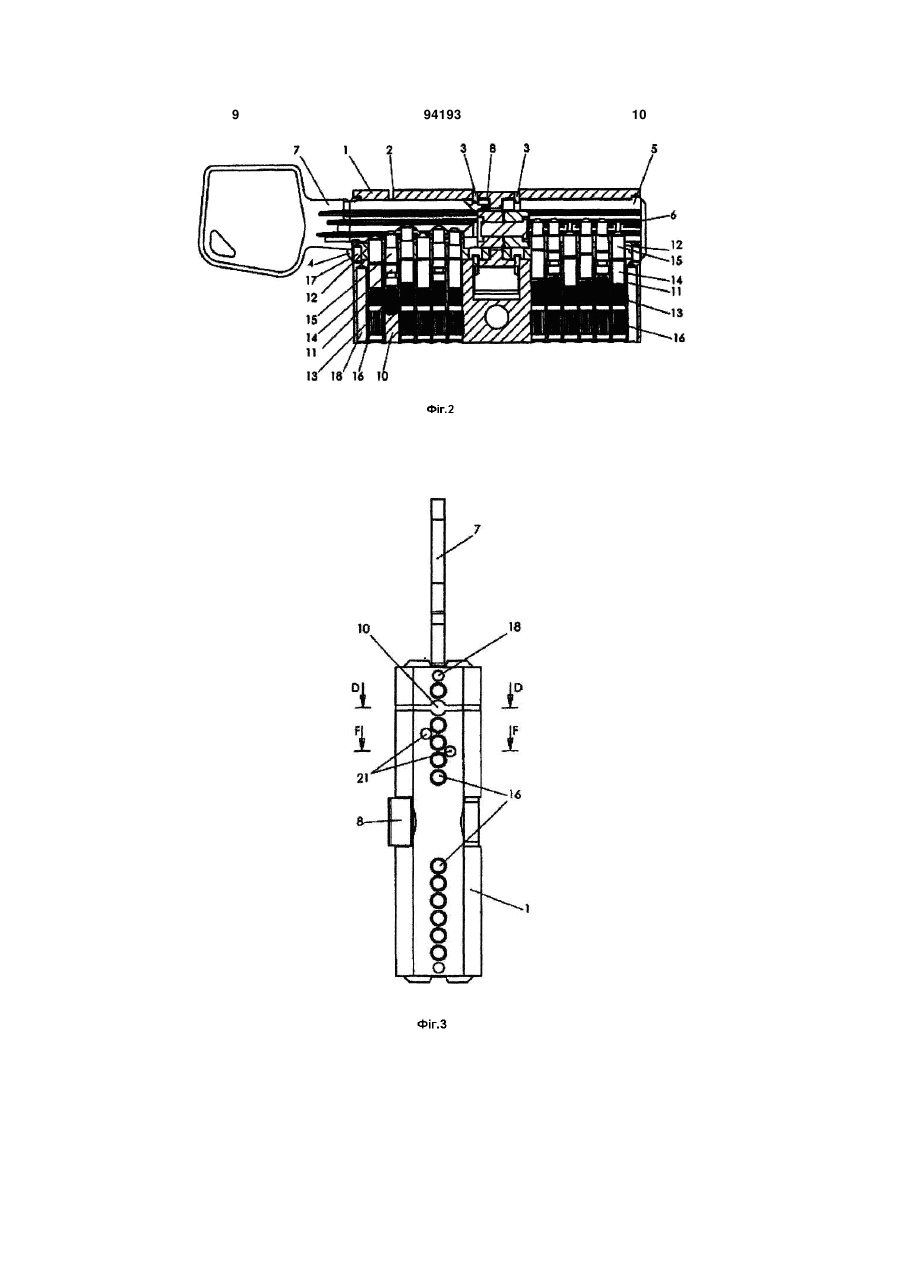

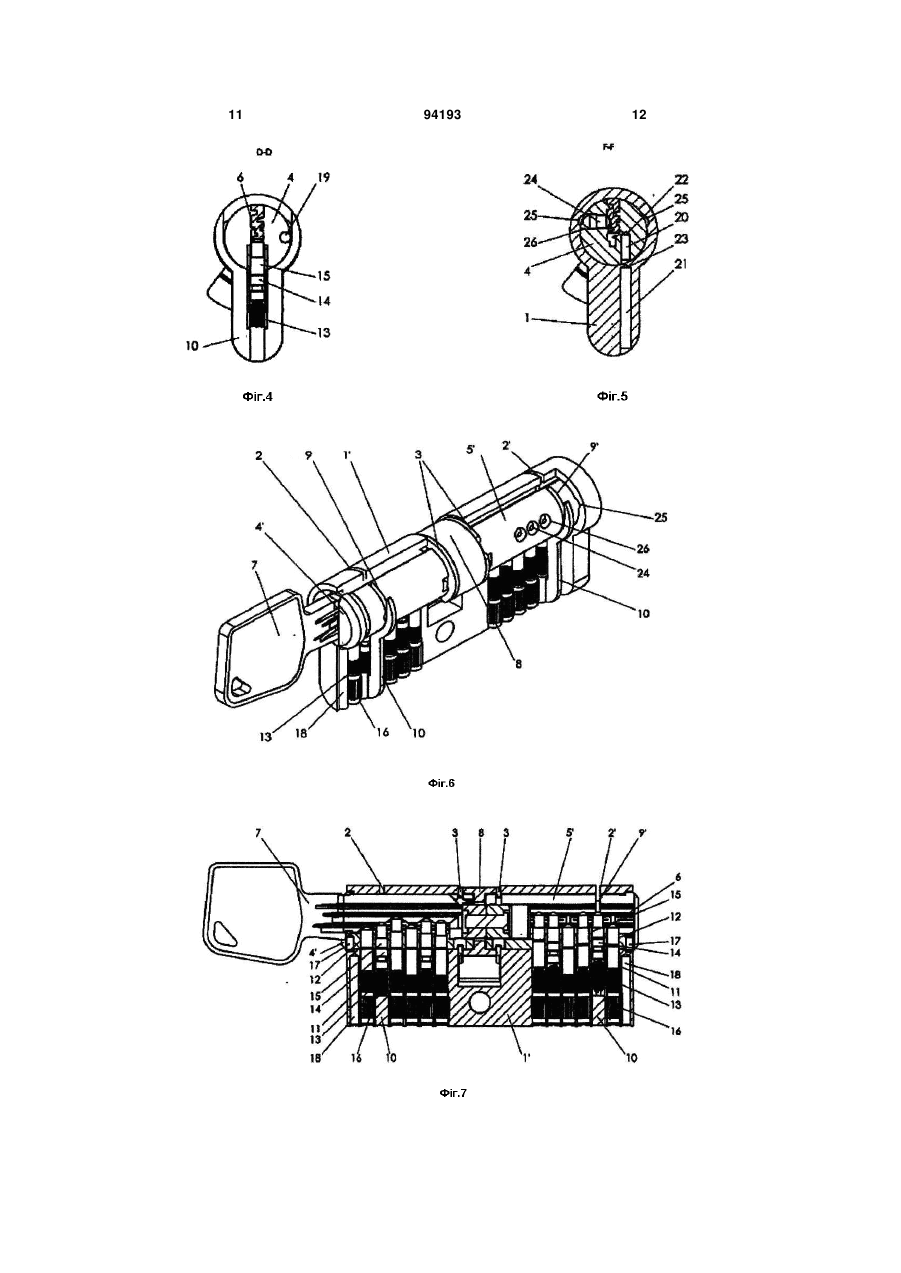

1. Циліндровий механізм, що містить корпус (1), кулачок (8), на передній частині корпусу (1) виконаний проріз (2), а до корпусу (1) кільцями (3) прикріплені зовнішній ротор (4) та внутрішній ротор (5), які мають канал (6) для введення ключа (7), в корпусі (1) і внутрішньому роторі (5) містяться основні коаксіальні отвори (11, 12), де розміщені замикаючі штифти (16), пружини (13), корпусні штифти (14) та роторні штифти (15), а на зовнішній частині корпусу (1) і у передній частині зовнішнього ротора (4) встановлені вставки (18, 17) із загартованого металу, який відрізняється тим, що кулачок (8) вільно встановлений між зовнішнім (4) та внутрішнім (5) роторами, які мають однакову довжину, у зовнішньому роторі (4) виконані основні отвори (12), що коаксіальні до відповідних основних отворів (11), які виконані у корпусі (1), де розміщені замикаючі штифти (16), пружини (13), корпусні штифти (14) та роторні штифти (15), а через один із зазначених основних отворів (12) зовнішнього ротора (4) проходить додатковий проріз (9), що знаходиться в одній площині з прорізом (2) у корпусі (1), таким чином, що один спільний проріз забезпечує послаблення поперечного перерізу, де пластичний тримач (10) закриває спільний проріз, де розміщені пружина (13), корпусний штифт (14) і роторний штифт (15), а у додатковому прорізі (9) зовнішнього ротора (4) виконаний радіальний отвір, де розміщена металева кулька (19), поруч з 2 (19) 1 3 94193 4 нах корпусу (1'), забезпечуючи послаблення поперечного перерізу, де встановлені пластичні тримачі (10), що замикають спільні прорізи, де розміщені пружини (13), корпусні штифти (14) та роторні штифти (15), а у додаткових прорізах (9, 9') зовнішнього ротора (4') і внутрішнього ротора (5') виконані радіальні отвори, в кожному з яких встановлена металева кулька (19), а біля прорізу (2) і біля другого прорізу (2') у корпусі (1') та біля додаткових прорізів (9, 9'), що містяться відповідно у зовнішньому роторі (4') і внутрішньому роторі (5'), встановлені додаткові вставки (21, 20) із загартованого металу у відповідних коаксіально розміщених отворах (23, 22) у корпусі (1) і у зовнішньому роторі (4') та внутрішньому роторі (5'), що розташовані у шаховому порядку відносно основних корпусних отворів (11) і основних роторних отворів (12), а на площинах, перпендикулярних до площини ключового каналу (6) у зовнішньому роторі (4') і внутрішньому роторі (5'), виконані додаткові отвори (26), де відповідно розміщені додаткові роторні штифти (24), а всередині корпусу (1') виконані поздовжні канали (25) із конфігурацією, відповідною до конфігурації додаткових роторних штифтів (24). 4. Циліндровий механізм за п. 3, який відрізняється тим, що металева кулька (19) має діаметр, що більший за ширину додаткових прорізів (9, 9'). Винахід належить до циліндрового механізму, який може застосовуватись у галузі легкої промисловості, а саме, в галузі замкових пристроїв для житлових будинків, громадських будівель тощо. Циліндровий механізм, відомий за Патентом BG No.62182, містить корпус із внутрішнім та зовнішнім циліндровим ротором, які закріплені кільцями, таким чином в корпусі та внутрішньому роторі, що є довшим ніж зовнішній ротор, містяться коаксіальні отвори, де розміщені пружини, корпусні й роторні штифти; на зовнішній частині корпусу і на одному з роторів встановлені додаткові металеві вставки; внутрішній ротор містить прикріплений пружиною й штифтом кулачок, а на передній частині корпусу міститься проріз, що забезпечує ослаблення поперечного перерізу та у випадку злому циліндровий механізм блокує визначене місце, таким чином доступ до отвору закриття замку і його відмикання неможливі, оскільки цей отвір залишається заповненим разом з корпусом циліндрового механізму, що продовжує приводитись в дію оригінальним ключем навіть після злому. Зазначений циліндровий механізм має недолік - кулачок для закриття та відмикання, закріплений на внутрішньому роторі, тому відповідне закриття та відмикання можливі тільки через внутрішній ротор шляхом використання двох різних ключів короткого ключа для закриття та відмикання зсередини та довгого ключа для закриття та відмикання ззовні. Це не є зручним не тільки для користувача, це також обмежує використання циліндрового механізму. Це може бути представлено тільки двостороннім циліндровим механізмом з обмеженою довжиною корпусу. Задачею даного винаходу є створення покращеної конструкції циліндрового механізму із підвищеним рівнем захисту проти злому, оскільки процеси закриття та відмикання зсередини та ззовні здійснюються одним ключем зі збереженням коду комбінації розмикання. Представлений циліндровий механізм містить корпус, кулачок, при цьому на передній частині корпусу знаходиться проріз, а внутрішній та зовнішній циліндрові ротори закріплені кільцями, зазначені ротори мають ключовий канал для введення ключа, а в корпусі та в основних коаксіальних отворах внутрішнього ротору містяться замикаючі штифти, пружини, корпус та роторні штифти. На зовнішній стороні корпусу і передній стороні зовнішнього ротору встановлені вставки із загартованого металу, які несуть функцію захисту проти свердління. Згідно з винаходом кулачок вільно встановлений між внутрішнім й зовнішнім роторами, які мають однакову довжину. Також у зовнішньому роторі, розміщені основні отвори, що коаксіальні до основних отворів, які знаходяться у корпусі, де містяться замикаючі штифти, пружини, корпусні і роторні штифти. В одному з основних отворів зовнішнього ротору знаходиться проріз, що міститься на одній площині із прорізом, розташованим у корпусі, таким чином, що утворюється один спільний проріз, який забезпечує послаблений поперечний переріз, де, закриваючи спільний проріз, розміщений пластичний тримач, таким чином, що пружина, корпус і роторний штифт розташовані з метою збереження кодової комбінації замка. За допомогою таким чином розміщеного спільного прорізу здійснюється захист від злому циліндрового механізму. В прорізі зовнішнього ротору розміщений радіальний отвір, де міститься металева кулька для стабілізації обертання зовнішнього ротору, оскільки діаметр шарика перевищує ширину прорізу. Крім того, згідно з винаходом, захист від свердління також здійснюється у випадку подолання захисту від злому, оскільки біля прорізу в корпусі і відповідно зовнішньому роторі містяться додаткові вставки із загартованого металу у відповідних коаксіальних отворах у корпусі і зовнішньому роторі, що розміщені у шаховому порядку до основного корпусу і до основних роторних отворів. Згідно з винаходом, на площинах, перпендикулярних до площини ключового каналу у зовнішньому і внутрішньому роторі містяться додаткові роторні отвори, де розташовані додаткові роторні штифти, а всередині корпусу містяться поздовжні канали з конфігурацією відповідною до конфігурації додаткових роторних штифтів. Згідно з винаходом, наведений також варіант, коли циліндровий механізм містить корпус, кулачок, а на передній частині корпусу знаходиться проріз, при цьому внутрішній і зовнішній циліндро 5 вий ротори закріплені кільцями, при цьому зазначені ротори містять ключовий канал для введення ключа. Зовнішній та внутрішній ротори мають різну довжину. У корпусі і внутрішньому роторі містяться основні коаксіальні отвори, де розміщені замикаючі штифти, пружини, корпусні і роторні штифти. На зовнішній частині корпусу і на передній частині зовнішнього ротору встановлені вставки із загартованого металу. Згідно з винаходом, кулачок вільно встановлений між зовнішнім і внутрішнім роторами. На задній частині корпусу міститься другий проріз, а у зовнішньому роторі містяться основні отвори, що коаксіальні до відповідних основних отворів, що знаходяться у корпусі, де розташовані замикаючі штифти, пружини, корпусні та роторні штифти. В одному з основних отворів зовнішнього ротору і відповідно внутрішнього ротору розташовані додаткові прорізи, що розміщені в одній площині з прорізом, що міститься на передній частині корпусу та другого прорізу, що міститься на задній частині корпусу, таким чином, що два спільних прорізи розташовуються відповідно на передній та на задній частинах корпусу, що забезпечує послаблення поперечного перерізу, а встановлені пластичні тримачі замикають спільні прорізи, де розміщуються пружини, корпусні та роторні штифти. В прорізах зовнішнього та внутрішнього ротору містяться радіальні отвори, в кожному з яких знаходиться металева кулька з діаметром більшим ніж ширина прорізів. Біля прорізу на передній частині корпусу й біля другого прорізу на задній частині корпусу, так само й біля додаткових прорізів на зовнішньому та внутрішньому роторі містяться додаткові вставки із загартованого металу по відношенню до коаксіальних отворів у корпусі й у зовнішньому та внутрішньому роторі, що розміщені у шаховому порядку до основних корпусних отворів і до основних роторних отворів. Крім того, на площинах, що перпендикулярні до площини ключового каналу у зовнішньому та внутрішньому роторі містяться додаткові отвори, де розміщені відповідно додаткові роторні штифти та всередині корпусу містяться поздовжні канали з конфігурацією відповідно до конфігурації додаткових роторних штифтів. Перевага циліндрового механізму згідно винаходу полягає у тому, що за допомогою покращеної функції анти-злому і збереженням кодової комбінації замка процес замикання та відмикання ззовні та зсередини здійснюється за допомогою одного і того ж ключа, як ззовні так і зсередини циліндрового механізму відповідно через зовнішній та внутрішній ротор, які незалежні по відношенню один до одного. Це надає можливість для уніфікації виробу, оскільки конструктивне обмеження довжини корпусу втрачається, що створює варіацію довжини зовнішнього та внутрішнього ротору і збільшує можливості використання циліндрового механізму. Циліндровий механізм згідно з винаходом може бути виконаний у кожній необхідній конфігурації без обмеження розміру циліндру в системах головного ключа або циліндрового ключа із спеціальним призначенням, наприклад двостороннього, одностороннього чи з рукояткою. 94193 6 Короткий опис фігур Даний винахід буде зрозумілий та оцінений більш повно із наступних прикладених фігур: Фіг.1 - аксонометричне зображення симетричного циліндрового механізму (із однаковою довжиною внутрішнього та зовнішнього ротора). Фіг.2 - поперечний переріз симетричного циліндрового механізму. Фіг.3 - вид знизу на симетричний циліндровий механізм. Фіг.4 та фіг.5 - типові перерізи секцій симетричного циліндрового механізму. Фіг.6 - аксонометричне зображення асиметричного циліндрового механізму (із різними довжинами внутрішнього та зовнішнього ротору). Фіг.7 - поперечний переріз асиметричного циліндрового механізму. Фіг.8 - вид знизу на асиметричний циліндровий механізм. Детальний опис втілень Одне втілення циліндрового механізму показане на фіг.1, фіг.2, фіг.3, фіг.4, фіг.5, де циліндровий механізм містить корпус 1, кулачок 8, проріз 2 на передній частині корпусу 1, внутрішній 5 та зовнішній 4 циліндрові ротори з каналом 6 для введення ключа 7, які прикріплені кільцями 3, при цьому в корпусі 1 і внутрішньому роторі 5 містяться основні коаксіальні отвори 11 та 12, де розміщені замикаючі штифти 16, пружини 13, корпусні штифти 14 та роторні штифти 15, а у зовнішній частині корпусу 1 і передній частині зовнішнього ротору 4 встановлені вставки 18 та 17 із загартованого металу, що несуть функцію захисту від свердління. Кулачок 8 вільно встановлений між зовнішнім 4 та внутрішнім 5 ротором, що мають однакову довжину, а у зовнішньому роторі 4 також містяться основні отвори 12, що коаксіальні до відповідних основних отворів 11, які містяться у корпусі 1, де розміщені замикаючі штифти 16, пружини 13, корпусні штифти 14 та роторні штифти 15. Через один із зазначених основних отворів 12 зовнішнього ротору 4 проходить додатковий проріз 9, що знаходиться на одній площині з прорізом 2, у корпусі 1, таким чином створюється один спільний проріз, що забезпечує послаблення поперечного перерізу, де пластичний тримач 10 закриває спільний проріз, де розміщені пружина 13, корпусний штифт 14 та роторний штифт 15, які призначені для збереження кодових комбінацій замка. У додатковому прорізі 9 зовнішнього ротору 4 виконаний радіальний отвір, де встановлена металева кулька 19, діаметр якої перевищує ширину прорізу 9. Зазначена металева кулька призначена для стабільності обертання зовнішнього ротору 4. Біля прорізу 2 і додаткового прорізу 9 відповідно у корпусі 1 та у зовнішньому роторі 4 встановлені додаткові вставки 21 і 20 із загартованого металу у відповідних коаксіально розміщених отворах 23 та 22 у корпусі 1 і зовнішньому роторі 4, що розміщені у шаховому порядку відносно основних корпусних отворів 11 і основних роторних отворів 12. Зазначені додаткові вставки 21 і 20 призначені для захисту від свердління у випадку подолання реалізованого у прорізі 2 та додатковому прорізі 9 захисту від злому. У площині зовнішнього ротора 4 7 і у внутрішнього ротора 5, перпендикулярній до площини ключового каналу 6 містяться додаткові отвори 26, куди відповідно встановлені додаткові роторні штифти 24, а всередині корпусу 1 містяться поздовжні канали 25 з конфігурацією відповідною до конфігурації додаткових роторних штифтів 24. Інше втілення циліндрового механізму показане на фіг.6, фіг.7 та фіг.8, де циліндровий механізм містить корпус 1', кулачок 8, на передній частині корпусу 1' міститься проріз 2, циліндрові ротори зовнішній 4' та внутрішній 5', які мають канали 6 для введення ключа 7, при цьому ротори прикріплені кільцями 3. Зовнішній 4' та внутрішній 5' ротори мають різну довжину. У корпусі 1' і у внутрішньому роторі 5' містяться основні коаксіальні отвори 11 і 12, замикаючі штифти 16, пружини 13, корпусні штифти 14 і роторні штифти 15, а на зовнішній частині корпусу 1' й у передній частині зовнішнього ротору 4' встановлені вставки 18 та 17 із загартованого металу. Кулачок 8 вільно встановлений між зовнішнім 4' та внутрішнім 5' ротором. У задній частині корпусу 1 виконаний проріз 2'; також у зовнішньому роторі 4' містяться основні отвори 12, що коаксіальні до відповідних основних отворів 11 у корпусі 1', де розміщені замикаючі штифти 16, пружини 13, корпусні штифти 14 та роторні штифти 15. Через один із зазначених основних отворів 12 зовнішнього ротору 4' і внутрішнього ротору 5 відповідно проходять додаткові прорізи 9 та 9', що розташовані в одній площині відповідно із прорізом 2 і другим прорізом 2', що знаходяться відповідно на передній та задній частинах корпусу 1', а два спільних прорізи розміщуються відповідно на передній та задній частинах корпусу 1', забезпечуючи послаблення поперечного перерізу, де встановлені пластичні тримачі 10, що замикають спільні прорізи, де розміщені пружини 13, корпусні штифти 14 та роторні штифти 15. В додаткових прорізах 9 та 9' зовнішнього 4' та внутрішнього ротора 5' виконані радіальні отвори, в кожному з яких встановлена металева кулька 19 із діаметром більшим ніж ширина додаткових прорізів 9 та 9'. 94193 8 Біля прорізу 2 та другого прорізу 2', розміщеного в корпусі 1', та біля додаткових прорізів 9 та 9', розташованих відповідно у зовнішньому роторі 4' і у внутрішньому роторі 5', встановлені додаткові вставки 21 та 20 із загартованого металу у відповідних коаксіальних отворах 23 та 22 у корпусі 1' і зовнішньому роторі 4' та у внутрішньому роторі 5', які розміщені у шаховому порядку стосовно основних корпусних отворів 11 і основних роторних отворів 12. Більш того, на площинах, що перпендикулярні до площини ключового каналу 6, у зовнішньому роторі 4' та у внутрішньому роторі 5' виконані додаткові отвори 26, де розміщені додаткові роторні штифти 24, а всередині корпусу 1' виконані поздовжні канали 25 із конфігурацією відповідною до конфігурації додаткових роторних штифтів 24. У цьому втіленні виконання прорізів на обох сторонах циліндрового механізму є необхідним, оскільки спосіб зборки циліндрового механізму невідомий заздалегідь, і для того, щоб гарантувати функцію анти-злому прорізи повинні бути виконані ззовні механізму під час зборки. Втілення винаходу Згідно з винаходом циліндровий механізм використовує відповідний ключ, який функціонує наступним чином. Якщо закриття або відмикання циліндрового механізму здійснюється ззовні або зсередини, відповідний ключ 7 згідно фіг.1, 2, 3, 4 та 5 вводиться в ключовий канал 6 зовнішнього ротору 4 або внутрішнього ротору 5, при цьому роторні штифти 15 і додаткові роторні штифти 24 зчіплюються у відповідній кодовій комбінації ключа 7, входять відповідно у зовнішній ротор 4 або внутрішній ротор 5 й забезпечують можливість обертання роторів у напрямку закривання або відмикання. Однак, якщо кодова комбінація ключа 7 невірна, коли ключ 7 вводиться в ключовий канал 6 зовнішнього 4 та внутрішнього 5 ротора, роторні штифти 15 не входять у відповідний ротор, та/або додаткові роторні штифти 24 блокуються у поздовжніх каналах 25 у корпусі, що унеможливлює обертання відповідного ротора при операціях закривання або відмикання. 9 94193 10 11 94193 12 13 Комп’ютерна верстка М. Ломалова 94193 Підписне 14 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
