Пристрій для зберігання пляшок в холодильнику
Формула / Реферат
1. Пристрій для зберігання пляшок, які мають шийку, яка має принаймні одну зачіпну канавку (14), пристосовану для підвішування його під ґратчастою полицею (4; 4') домашнього холодильника, який має порожнисту напрямну (11) для виймання, яка простягається в поздовжньому напрямі від заднього кінця (12) до переднього кінця (13), який має отвір (16) для виймання, при цьому напрямна для виймання має верхню радіальну поверхню (11а), яка має зачіпну канавку (14), нижню радіальну поверхню (11b) і поперечний переріз, головним чином, у формі літери "С" з отвором, який відкривається в нижній поверхні, причому згаданий отвір має ширину, пристосовану для надання можливості вільного ковзання вузькій частині шийки (8) пляшки (7) і при цьому поздовжні краї отвору, які орієнтовані всередину згаданої напрямної (11), формують опорні рейки (17, 18), які виконані з можливістю обпирання на них верхньої широкої частини шийки пляшки під час її підвішування в пристрої, причому опорні рейки (17, 18) мають довжину, більшу за два діаметри широкої частини шийки, який відрізняється тим, що у ньому зачіпна частина є канавкою (14), пристосованою для защипування на стрижні (6) ґратчастої полиці (4) холодильника при русі знизу вгору, при цьому напрямна (11) для виймання має верхню суцільну опуклу поверхню (11а), на рівні якої відкривається канавка (14).
2. Пристрій для зберігання пляшок за п. 1, який відрізняється тим, що у ньому зачіпна частина є спеціальною канавкою (14), яка проходить в поздовжньому напрямі у верхній поверхні (11а) напрямної (11) для виймання і розташована вертикально над центром отвору нижньої поверхні (11b).

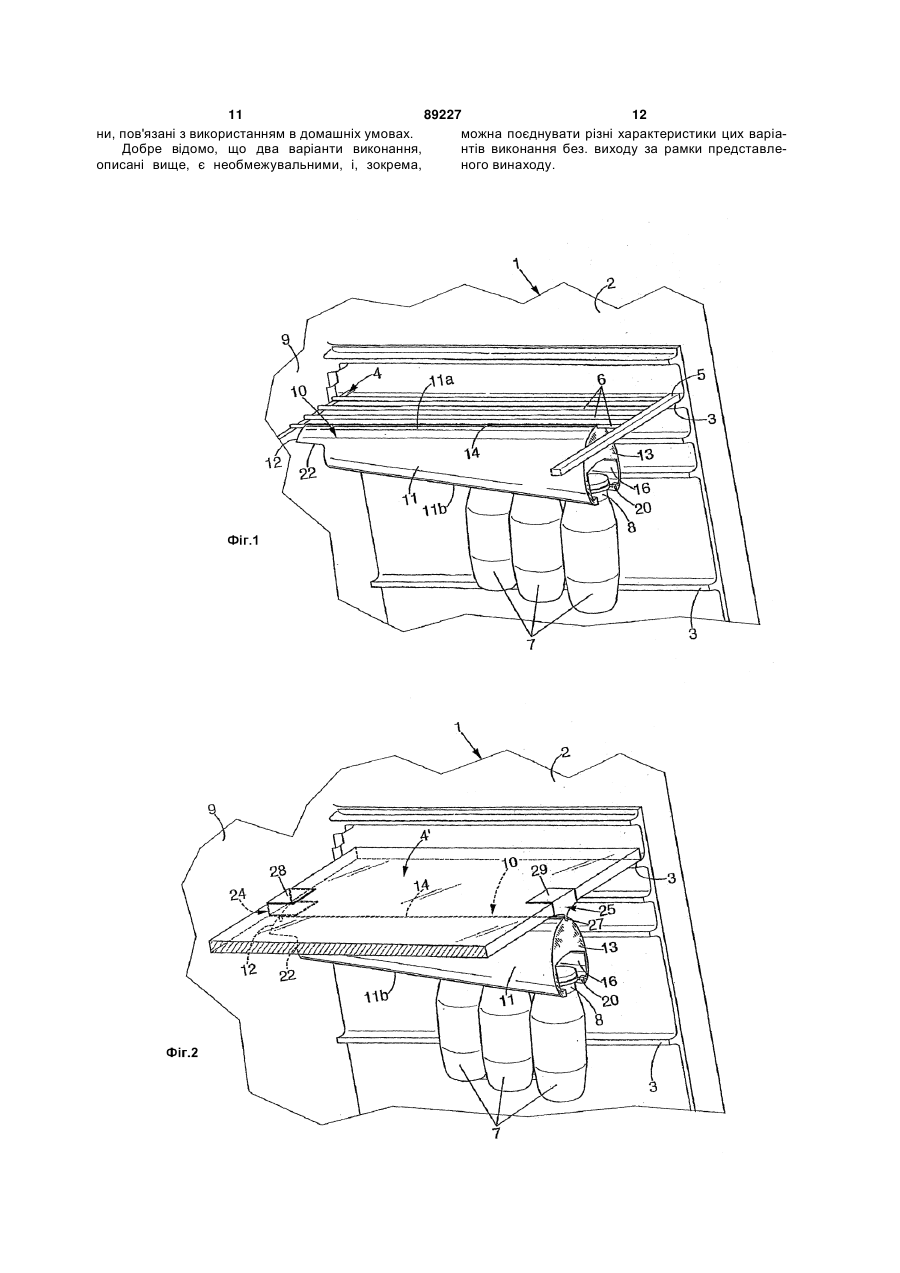

3. Пристрій для зберігання пляшок за одним із попередніх пунктів, який відрізняється тим, що він має, з іншого боку, принаймні один приєднувальний елемент (24; 25), який має з'єднувальну частину (27), пристосовану для з'єднання із зачіпною канавкою (14) напрямної (11) для виймання, та зачіпну частину (28; 29), пристосовану для зачеплення з ґратчастою полицею (4') холодильника.

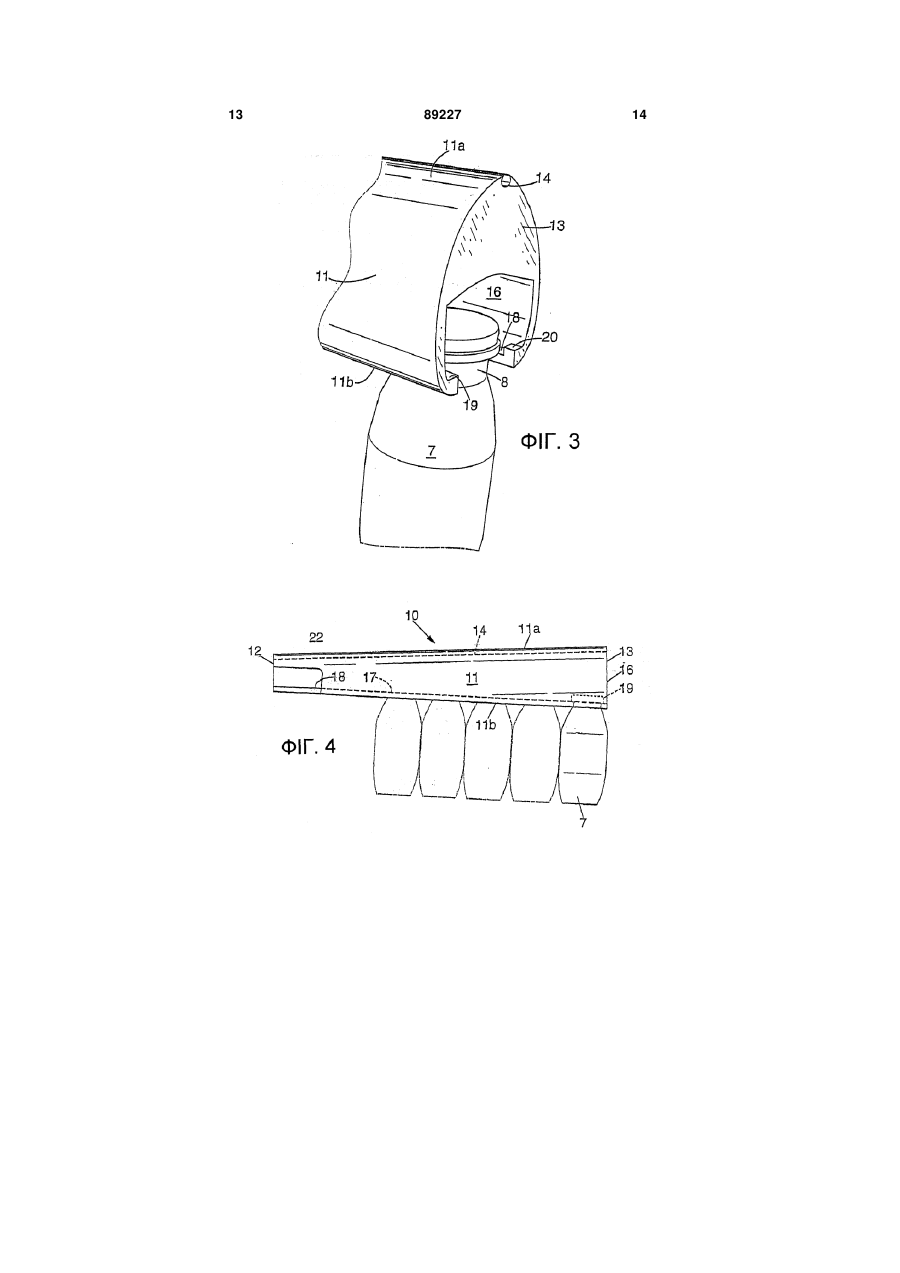

4. Пристрій для зберігання пляшок за п. 3, який відрізняється тим, що у ньому з'єднувальна частина (27) приєднувального елемента (24; 25) є нервюрою, пристосованою для ковзання з тертям в канавці (14), яка формує зачіпну частину напрямної (11) для виймання.
5. Пристрій для зберігання пляшок за одним з пп. 3 або 4, який відрізняється тим, що у ньому зачіпна частина (28; 29) приєднувального елемента (24; 25) є гачком у формі літери "U", який має отвір, орієнтований в поздовжньому напрямі напрямної (11) для виймання, і пристосований для зачеплення за край ґратчастої полиці (4') холодильника.
6. Пристрій для зберігання пляшок за одним із попередніх пунктів, який відрізняється тим, що у ньому опорні рейки (17; 18) напрямної для виймання мають від заднього кінця (12) до переднього кінця (13) нахил до основи пристрою при встановленні його в холодильнику.
7. Пристрій для зберігання пляшок за одним із попередніх пунктів, який відрізняється тим, що у ньому принаймні одна з опорних рейок (17; 18) має обмежувач (19; 20) біля переднього кінця (13), який виконаний з можливістю обмеження ковзання пляшок (7) до цього кінця.
8. Пристрій для зберігання пляшок за одним із попередніх пунктів, який відрізняється тим, що у ньому напрямна (11) для виймання має виїмку (22) біля заднього кінця (12), яка проходить від отвору нижньої поверхні (11b) до верхньої поверхні (11а).

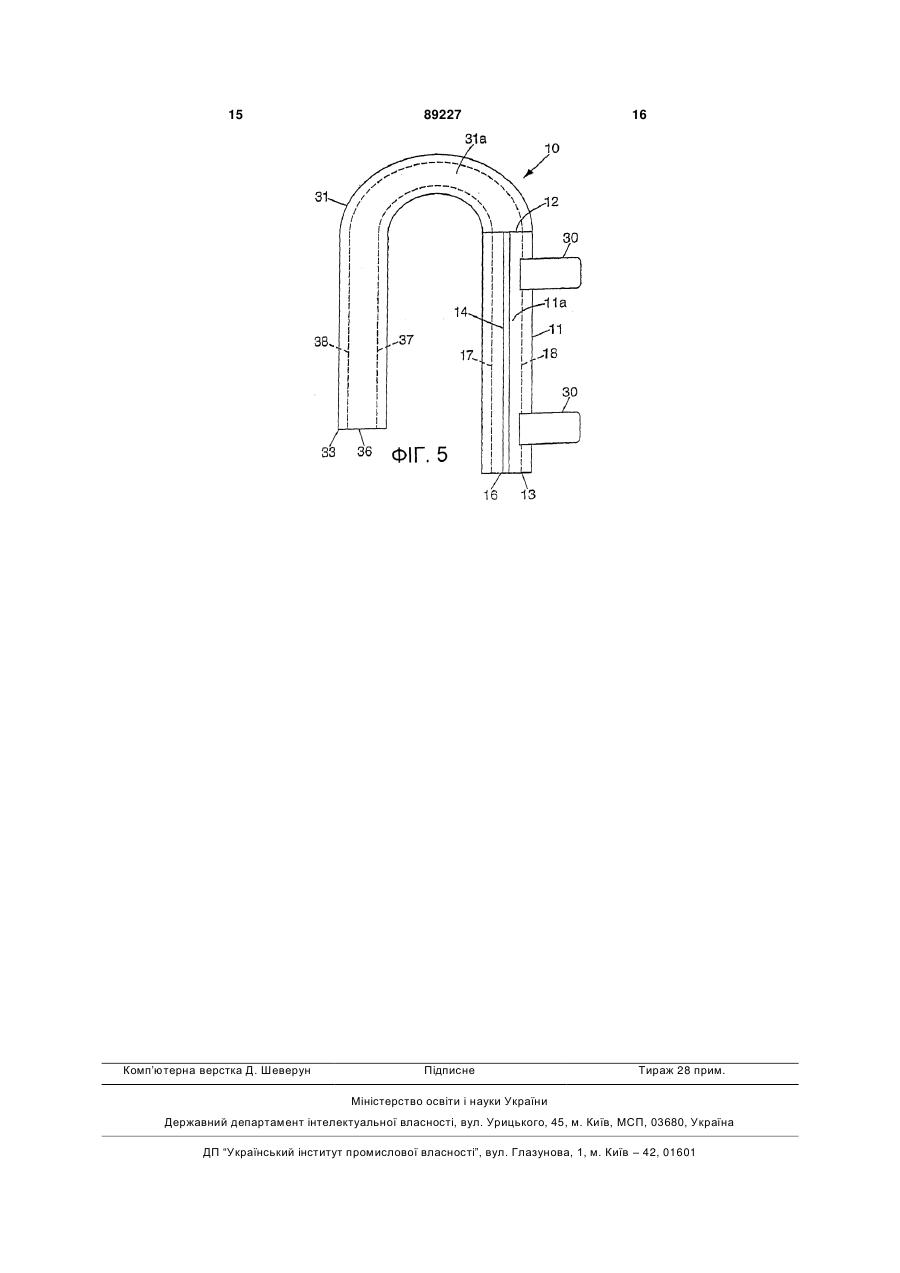

9. Пристрій для зберігання пляшок за одним із пп. 1-7, який відрізняється тим, що у ньому напрямна (11) для виймання подовжена від її заднього кінця (12) порожнистою завантажувальною напрямною (31), яка має переріз, аналогічний до перерізу напрямної (11) для виймання, і яка проходить до вільного кінця (33), який має завантажувальний отвір (36), при цьому згадана завантажувальна напрямна (31) має коліно, пристосоване до завантажувального отвору (36) так, щоб той був приблизно орієнтованим у тому ж напрямі, що й отвір (16) для виймання.

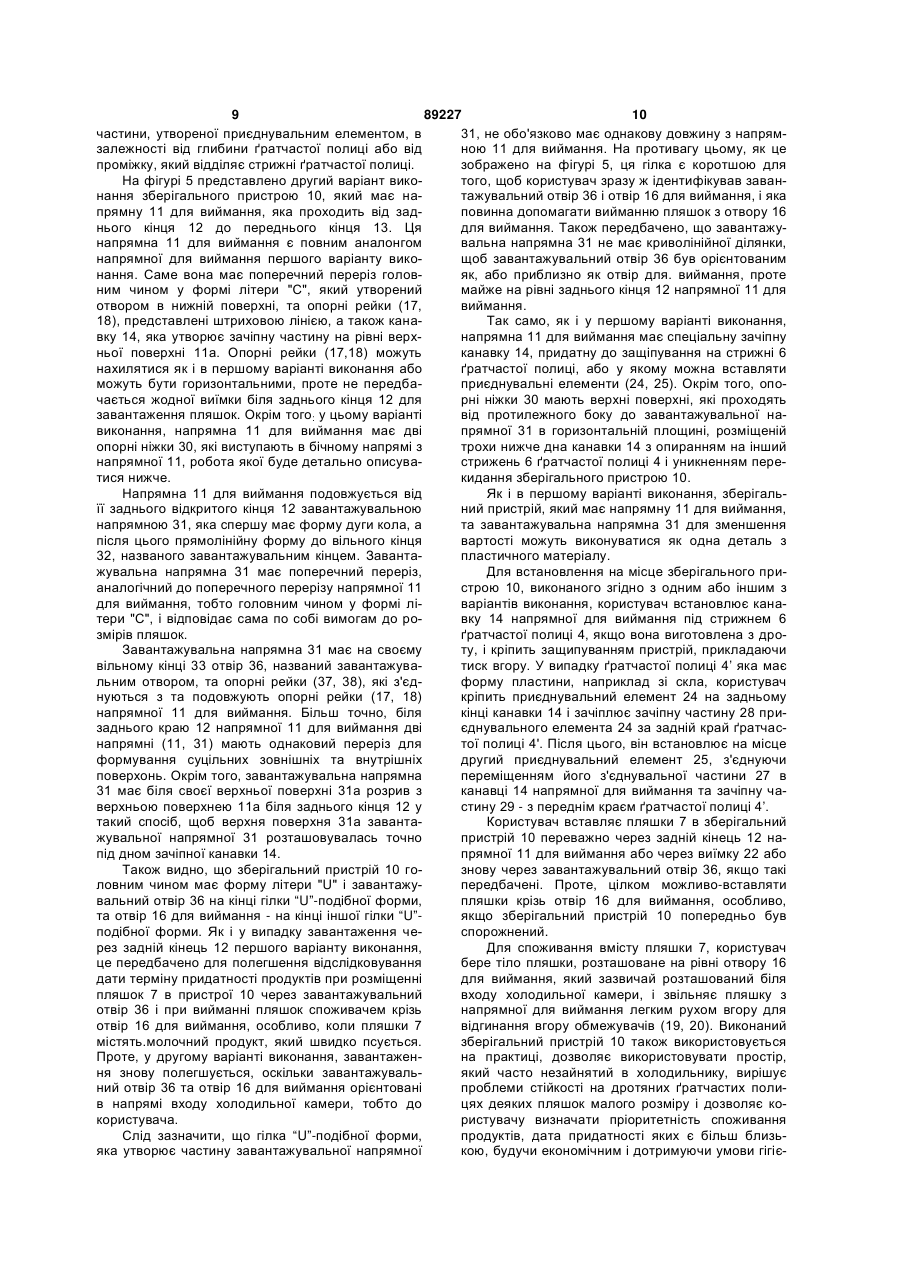

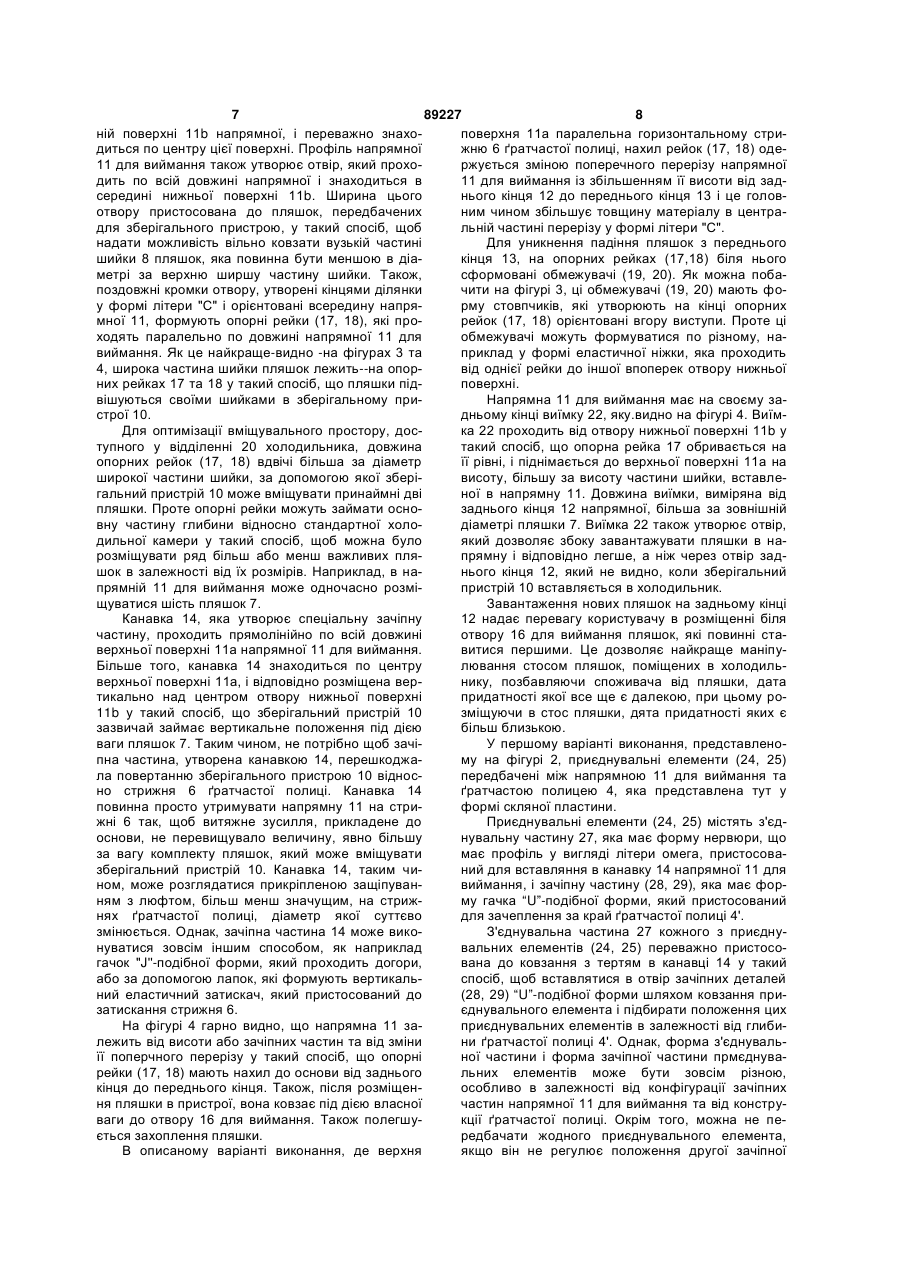

Текст
1. Пристрій для зберігання пляшок, які мають шийку, яка має принаймні одну зачіпну канавку (14), пристосовану для підвішування його під ґратчастою полицею (4; 4') домашнього холодильника, який має порожнисту напрямну (11) для виймання, яка простягається в поздовжньому напрямі від заднього кінця (12) до переднього кінця (13), який має отвір (16) для виймання, при цьому напрямна для виймання має верхню радіальну поверхню (11а), яка має зачіпну канавку (14), нижню радіальну поверхню (11b) і поперечний переріз, головним чином, у формі літери "С" з отвором, який відкривається в нижній поверхні, причому згаданий отвір має ширину, пристосовану для надання можливості вільного ковзання вузькій частині шийки (8) пляшки (7) і при цьому поздовжні краї отвору, які орієнтовані всередину згаданої напрямної (11), формують опорні рейки (17, 18), які виконані з можливістю обпирання на них верхньої широкої частини шийки пляшки під час її підвішування в пристрої, причому опорні рейки (17, 18) мають довжину, більшу за два діаметри широкої частини шийки, який відрізняється тим, що у ньому зачіпна частина є канавкою (14), пристосованою для защипування на стрижні (6) ґратчастої полиці (4) холодильника при русі знизу вгору, при цьому напрямна (11) для виймання має верхню суцільну опуклу поверхню (11а), на рівні якої відкривається канавка (14). 2. Пристрій для зберігання пляшок за п. 1, який відрізняється тим, що у ньому зачіпна частина є спеціальною канавкою (14), яка проходить в поздовжньому напрямі у верхній поверхні (11а) напрямної (11) для виймання і розташована верти 2 (19) 1 3 89227 4 напрямна (31) має коліно, пристосоване до заванлизно орієнтованим у тому ж напрямі, що й отвір тажувального отвору (36) так, щоб той був приб(16) для виймання. Представлений винахід стосується пристрою для зберігання пляшок, які мають шийку, який має принаймні одну зачіпну частину, пристосовану до підвішування його під ґратчастою полицею домашнього холодильника. Домашні холодильники призначені для зберігання харчових продуктів, вміщених в упаковки або тару різної форми та розміру. Наявне місце в камері домашнього холодильника обмежене і тому існує потреба у зберігальних пристроях, які дозволяють оптимізувати простір, зайнятий в холодильнику. Наприклад, ґратчасті полиці, які утримують товари, головним чином встановлені з можливістю знімання на виступах, сформованих на різній висоті у внутрішніх стінках для регулювання проміжку між двома ґратчастими полицями. Проте також, якщо можна зменшити простір між двома ґратчастими полицями, передбаченими для зберігання на визначеному рівні ряду продуктів малого розміру, то це рішення не ефективне при розміщенні ряду важливих товарів мінімального розміру і обмежене тим фактом, що товари повинні залишатися легкодоступними. Окрім того, також пропонується додаткові пристрої, призначені для.кріплення під нижньою поверхнею ґратчастої полиці для локального формування зони зберігання з малою висотою. Наприклад, документ GB-A-2158705 описує зберігальний пристрій, який має форму сітки, підвішеної гачками на стрижнях, які утворюють ґратчасту полицю, і у якій пляшка може встановлюватися в лежачому положенні. Однак, цей пристрій не є цілком задовільним, особливо у випадку, коли потрібно помістити маленькі пляшечки, які мають висоту, явно меншу за глибину ґратчастої полиці, та діаметр, менший за ширину руки, оскільки у цьому випадку буде поганий доступ до малих пляшечок, встановлених біля заднього кінця сітки. Таким чином, задачею представленого винаходу є надання зберігального пристрою для пляшок, який дозволяє оптимізувати простір, зайнятий в холодильнику, однак, без погіршення доступу до продуктів, поміщених в цей пристрій. З цією метою, задачею представленого винаходу є зберігальний пристрій для пляшок, які мають шийку вищезгаданого типу, який відрізняється тим, що він має порожнисту вміщувальну напрямну, яка проходить в поздовжньому напрямі від заднього кінця до переднього кінця, який має отвір для виймання, при цьому напрямна для виймання має верхню радіальну поверхню, яка має зачіпну частину, нижню радіальну поверхню і поперечний переріз, який має головним форму літери "С", з отвором, який відкривається в нижній поверхні, при цьому згаданий отвір має ширину, пристосовану до вільного ковзання вузької частини шийки пляшки і завдяки якій поздовжні кромки отвору, орієнтовані всередину згаданої напрямної, формують опорні рейки, на які опирається верхня широка частина шийки пляшки, коли вона підвішуєть ся в пристрої, при цьому опорні рейки мають довжину, яка принаймні дорівнює двом діаметрам широкої частини шийки. Також підвішуючи пляшки за їх шийку, тобто за вузьку частину, розташовану між головним тілом та верхнім отвором пляшки, тіло пляшки залишається деблокованим і може захоплюватися вручну. Можливість пляшок ковзати вздовж напрямної для виймання і впоперек переднього отвору для виймання, розташованого біля входу в камеру холодильника, дозволяє спрямовувати пляшку для виходу останньої без штовхання інших товарів, однак, якщо вона спочатку була розміщена біля задньої частини камери холодильника. Той факт, що пляшки повинні розташовуватися одна поруч з іншою відносно входу в камеру холодильника, дозволяє поміщати ряд більш або менш важливих пляшок відповідно до їх діаметру для займання майже всього проміжку до задньої стінки камери холодильника. Окрім того, коли в пристрої немає жодної пляшки, то корисний простір, зайнятий ним, є дуже малим, беручи до уваги те, що його висота мала порівняно з висотою пляшок і що він розташований біля нижньої поверхні ґратчастої полиці. Також, пристрій може залишатися на тривалий час в холодильнику без реальної шкоди простору для його вміщення. Слід зазначити, що може підвішуватися велика кількість пляшок, які мають шийку під верхньою широкою частиною, або радіальний фланець, за допомогою якого вони можуть підвішуватися. Фактично, в деякій мірі ряд пляшок виконаних з пластику і, таким чином, більшість пляшок з внутрішнім об'ємом 50 сл мають фланець завдяки виробництву. У переважних варіантах виконання зберігального пристрою, можна, окрім того, застосовувати обидва наступні положення: - зачіпна частина має канавку, пристосовану для защіпування на круглому стрижні, який формує частину ґратчастої полиці холодильника, що дозволяє встановлення ґратчастої полиці без робочого інструмента простим притисканням в напрямі нижньої поверхні; - зачіпна частина є спеціальною канавкою, яка проходить в поздовжньому напрямі у верхній поверхні напрямної для виймання і розташована вертикально над центром отвору нижньої поверхні, при цьому також зачіпна частина не залежить від проміжку між стрижнями ґратчастої полиці та зберігальним пристроєм, який безпосередньо знаходиться у вертикальному положенні під дією ваги пляшок; - пристрій має, окрім того, принаймні один приєднувальний елемент, який є з'єднувальною деталлю, пристосованою для з'єднання із зачіпною частиною напрямної для виймання, та зачіпну частину, пристосовану для зачеплення з ґратчастою полицею холодильника у такий спосіб, щоб пристосувати пристрій до різних типів ґратчастої 5 89227 6 полиці без зміни напрямної для виймання; ному на фігурі 1, мова йде про ґратчасту полицю, - з'єднувальна частина приєднувального елевиконану з дроту або круглих стрижнів. Ґратчаста мента є нервюрою, пристосованою для ковзання з полиця 4 має раму 5 і стрижні 6, встановлені рівтертям в канавці, яка формує зачіпну частину наномірно у відповідності з глибиною холодильної прямної для виймання, із зміною положення приєкамери. Зазвичай, круглі стрижні 6 мають діаметр днувального елемента в залежності від розмірів приблизно 3 мм. ґратчастої полиці; Пляшки 7, які мають шийку 8, підвішуються під - зачіпна частина приєднувального елемента є ґратчастою полицею 4 завдяки зберігальному пригачком "U''-подібної форми, який має отвір, орієнстрою 10. тований в поздовжньому напрямі напрямної для В описаному варіанті виконання, пляшки 7 виймання, і пристосований для зачеплення з крамають об'єм приблизно 10 сл, висоту 10 см, зовнієм ґратчастої полиці холодильника; шній діаметр приблизно 3 см на рівні шийки 8 і - опорні рейки напрямної для виймання мають приблизно 3,6 см - на рівні фланця. Слід зазначивід заднього кінця до переднього кінця нахил до ти, що ці маленькі пляшечки, діаметр яких біля дна нижньої частини пристрою, коли він вставляється дорівнює приблизно діаметру фланця, часто ствов холодильник, у такий спосіб, що пляшки природрюють проблеми стійкості, коли вони встановлюно ковзають до отвору для виймання; ються на стрижні 6 ґратчастої полиці. - принаймні одна з опорних рейок має обмеЗберігальний пристрій 10 має напрямну для жувач біля переднього кінця, який обмежує коввиймання 11, яка проходить в поздовжньому назання пляшок до цього кінця; прямі від заднього кінця 12, розташованого біля - верхня поверхня напрямної для виймання є задньої стінки 9 холодильної камери, до передньосуцільною та опуклою поверхнею, яка запобігає го кінця 13, розташованого біля входу холодильної від накопичення бруду на зберігальному пристрої і камери, який не зображено. полегшує його чищення; Напрямна 11 для виймання має форму пря- напрямна для виймання має виїмку біля задмолінійного профілю, сформованого як одна денього кінця та проходить від отвору нижньої поветаль з пластичного матеріалу. Довжина напрямної рхні до верхньої поверхні для полегшення заван11 для виймання трохи менша за глибину ґратчастаження на-задньому кінці напрямної, а також для тої полиці 4 таким чином, що вона проходить по виймання від першої пляшки до останньої. більшій частині глибини холодильної камери. - напрямна для виймання подовжується почиНапрямна 11 для виймання має радіальні понаючи від свого заднього кінця порожньою заванверхні відносно її поздовжньої вісі і особливо вертажувальною напрямною, яка має переріз, однахню радіальну поверхню 11а, яка відповідає повековий з перерізом напрямної для виймання і рхні напрямної, видимої зверху, коли зберігальний проходить до вільного кінця, який має отвір для пристрій 10 знаходиться у підвішеному стані. завантаження, причому згадана напрямна для Напрямна 11 для виймання також має нижню завантаження має коліно, пристосоване для зарадіальну поверхню 11b, видиму знизу до верху, безпечення приблизно однакової орієнтації отвору яка, у представленому варіанті виконання, передля завантаження та отвору для виймання, головходить у верхню поверхню 11а з одержанням зовним чином для виймання з отвору для виймання в нішнього овального профілю напрямної. Проте, першу чергу самих старих пляшок. напрямна для виймання, яка може мати бічні радіІнші характеристики та переваги винаходу альні поверхні, чітко відрізняється від верхньої та стануть очевидними з наступного опису, наданого нижньої поверхні у випадку, коли вона має зовнішу вигляді необмежувальних прикладів з посиланній профіль у вигляді багатокутника. ням на додані креслення, на яких: Верхня поверхня 11а напрямної 11 для вий- фігура 1 є видом перспективи зберігального мання має зачіпну частину, утворену канавкою 14. пристрою згідно з першим варіантом виконання Як це краще видно на фігурі 3, канавка 14 має винаходу, який підвішений під ґратчастою полипрофіль у формі дуги кола, пристосовану до кріпцею холодильника; лення на стрижні 6 за допомогою защіпування. - фігура 2 є видом, подібним до виду з фігури 1 Верхня поверхня 11а формує суцільну опуклу першого варіанту виконання, який має приєднуваповерхню, яка має у варіанті виконання обтічний льні елементи. профіль. Також, якщо продукт, встановлений на - фігура 3 є частково збільшеним видом зберіверхню поверхню ґратчастої полиці 4, починає гального пристрою, представленого на фігурі 1; подаватися, він ковзає по верхній поверхні 11а без - фігура 4 є видом збоку зберігального принакопичення. Оскільки ця суцільна опукла поверхстрою, представленого на фігурі 1; ня та зачіпна частина виконані у формі канавки, - фігура 5 є видом зверху зберігального прияка знаходиться на рівні цієї поверхні, то верхня строю згідно з другим варіантом виконання винаповерхня 11а особливо легко очищається, що доходу. зволяє дотримуватися умов гігієни, необхідних в На різних фігурах збережені однакові позиційні домашньому холодильнику. позначення для позначення однакових або подібНапрямна 11 для виймання має по всій своїй них елементів. довжині поперечний переріз головним чином у На фігурі 1, частково зображено холодильник формі літери "С" так, що кінці (12, 13) мають отво1, який має на бічних стінках 2, які обмежують хори, орієнтовані в поздовжньому, напрями, і, зокрелодильну камеру, горизонтальні виступи 3, сформа, на передньому кінці 13 - отвір 16 для вийманмовані на різних висотах. На парі цих виступів 3 ня. Поперечний переріз виконаний у такий спосіб, лежить ґратчаста полиця 4. У прикладі, зображещо отвір у формі літери "С" відкривається на ниж 7 89227 8 ній поверхні 11b напрямної, і переважно знахоповерхня 11а паралельна горизонтальному стридиться по центру цієї поверхні. Профіль напрямної жню 6 ґратчастої полиці, нахил рейок (17, 18) оде11 для виймання також утворює отвір, який прохоржується зміною поперечного перерізу напрямної дить по всій довжині напрямної і знаходиться в 11 для виймання із збільшенням її висоти від задсередині нижньої поверхні 11b. Ширина цього нього кінця 12 до переднього кінця 13 і це головотвору пристосована до пляшок, передбачених ним чином збільшує товщину матеріалу в центрадля зберігального пристрою, у такий спосіб, щоб льній частині перерізу у формі літери "С". надати можливість вільно ковзати вузькій частині Для уникнення падіння пляшок з переднього шийки 8 пляшок, яка повинна бути меншою в діакінця 13, на опорних рейках (17,18) біля нього метрі за верхню ширшу частину шийки. Також, сформовані обмежувачі (19, 20). Як можна побапоздовжні кромки отвору, утворені кінцями ділянки чити на фігурі 3, ці обмежувачі (19, 20) мають фоу формі літери "С" і орієнтовані всередину напрярму стовпчиків, які утворюють на кінці опорних мної 11, формують опорні рейки (17, 18), які прорейок (17, 18) орієнтовані вгору виступи. Проте ці ходять паралельно по довжині напрямної 11 для обмежувачі можуть формуватися по різному, навиймання. Як це найкраще-видно -на фігурах 3 та приклад у формі еластичної ніжки, яка проходить 4, широка частина шийки пляшок лежить--на опорвід однієї рейки до іншої впоперек отвору нижньої них рейках 17 та 18 у такий спосіб, що пляшки підповерхні. вішуються своїми шийками в зберігальному приНапрямна 11 для виймання має на своєму застрої 10. дньому кінці виїмку 22, яку.видно на фігурі 4. ВиїмДля оптимізації вміщувального простору, доска 22 проходить від отвору нижньої поверхні 11b у тупного у відділенні 20 холодильника, довжина такий спосіб, що опорна рейка 17 обривається на опорних рейок (17, 18) вдвічі більша за діаметр її рівні, і піднімається до верхньої поверхні 11а на широкої частини шийки, за допомогою якої зберівисоту, більшу за висоту частини шийки, вставлегальний пристрій 10 може вміщувати принаймні дві ної в напрямну 11. Довжина виїмки, виміряна від пляшки. Проте опорні рейки можуть займати оснозаднього кінця 12 напрямної, більша за зовнішній вну частину глибини відносно стандартної холодіаметрі пляшки 7. Виїмка 22 також утворює отвір, дильної камери у такий спосіб, щоб можна було який дозволяє збоку завантажувати пляшки в нарозміщувати ряд більш або менш важливих пляпрямну і відповідно легше, а ніж через отвір задшок в залежності від їх розмірів. Наприклад, в нанього кінця 12, який не видно, коли зберігальний прямній 11 для виймання може одночасно розміпристрій 10 вставляється в холодильник. щуватися шість пляшок 7. Завантаження нових пляшок на задньому кінці Канавка 14, яка утворює спеціальну зачіпну 12 надає перевагу користувачу в розміщенні біля частину, проходить прямолінійно по всій довжині отвору 16 для виймання пляшок, які повинні ставерхньої поверхні 11а напрямної 11 для виймання. витися першими. Це дозволяє найкраще маніпуБільше того, канавка 14 знаходиться по центру лювання стосом пляшок, поміщених в холодильверхньої поверхні 11а, і відповідно розміщена вернику, позбавляючи споживача від пляшки, дата тикально над центром отвору нижньої поверхні придатності якої все ще є далекою, при цьому ро11b у такий спосіб, що зберігальний пристрій 10 зміщуючи в стос пляшки, дята придатності яких є зазвичай займає вертикальне положення під дією більш близькою. ваги пляшок 7. Таким чином, не потрібно щоб зачіУ першому варіанті виконання, представленопна частина, утворена канавкою 14, перешкоджаму на фігурі 2, приєднувальні елементи (24, 25) ла повертанню зберігального пристрою 10 відноспередбачені між напрямною 11 для виймання та но стрижня 6 ґратчастої полиці. Канавка 14 ґратчастою полицею 4, яка представлена тут у повинна просто утримувати напрямну 11 на стриформі скляної пластини. жні 6 так, щоб витяжне зусилля, прикладене до Приєднувальні елементи (24, 25) містять з'єдоснови, не перевищувало величину, явно більшу нувальну частину 27, яка має форму нервюри, що за вагу комплекту пляшок, який може вміщувати має профіль у вигляді літери омега, пристосовазберігальний пристрій 10. Канавка 14, таким чиний для вставляння в канавку 14 напрямної 11 для ном, може розглядатися прикріпленою защіпуванвиймання, і зачіпну частину (28, 29), яка має форням з люфтом, більш менш значущим, на стрижму гачка “U”-подібної форми, який пристосований нях ґратчастої полиці, діаметр якої суттєво для зачеплення за край ґратчастої полиці 4'. змінюється. Однак, зачіпна частина 14 може викоЗ'єднувальна частина 27 кожного з приєднунуватися зовсім іншим способом, як наприклад вальних елементів (24, 25) переважно пристосогачок "J''-подібної форми, який проходить догори, вана до ковзання з тертям в канавці 14 у такий або за допомогою лапок, які формують вертикальспосіб, щоб вставлятися в отвір зачіпних деталей ний еластичний затискач, який пристосований до (28, 29) “U”-подібної форми шляхом ковзання призатискання стрижня 6. єднувального елемента і підбирати положення цих На фігурі 4 гарно видно, що напрямна 11 заприєднувальних елементів в залежності від глибилежить від висоти або зачіпних частин та від зміни ни ґратчастої полиці 4'. Однак, форма з'єднувальїї поперчного перерізу у такий спосіб, що опорні ної частини і форма зачіпної частини прмєднуварейки (17, 18) мають нахил до основи від заднього льних елементів може бути зовсім різною, кінця до переднього кінця. Також, після розміщенособливо в залежності від конфігурації зачіпних ня пляшки в пристрої, вона ковзає під дією власної частин напрямної 11 для виймання та від конструваги до отвору 16 для виймання. Також полегшукції ґратчастої полиці. Окрім того, можна не пеється захоплення пляшки. редбачати жодного приєднувального елемента, В описаному варіанті виконання, де верхня якщо він не регулює положення другої зачіпної 9 89227 10 частини, утвореної приєднувальним елементом, в 31, не обо'язково має однакову довжину з напрямзалежності від глибини ґратчастої полиці або від ною 11 для виймання. На противагу цьому, як це проміжку, який відділяє стрижні ґратчастої полиці. зображено на фігурі 5, ця гілка є коротшою для На фігурі 5 представлено другий варіант викотого, щоб користувач зразу ж ідентифікував заваннання зберігального пристрою 10, який має натажувальний отвір 36 і отвір 16 для виймання, і яка прямну 11 для виймання, яка проходить від задповинна допомагати вийманню пляшок з отвору 16 нього кінця 12 до переднього кінця 13. Ця для виймання. Також передбачено, що завантажунапрямна 11 для виймання є повним аналонгом вальна напрямна 31 не має криволінійної ділянки, напрямної для виймання першого варіанту викощоб завантажувальний отвір 36 був орієнтованим нання. Саме вона має поперечний переріз головяк, або приблизно як отвір для. виймання, проте ним чином у формі літери "С", який утворений майже на рівні заднього кінця 12 напрямної 11 для отвором в нижній поверхні, та опорні рейки (17, виймання. 18), представлені штриховою лінією, а також канаТак само, як і у першому варіанті виконання, вку 14, яка утворює зачіпну частину на рівні верхнапрямна 11 для виймання має спеціальну зачіпну ньої поверхні 11а. Опорні рейки (17,18) можуть канавку 14, придатну до защіпування на стрижні 6 нахилятися як і в першому варіанті виконання або ґратчастої полиці, або у якому можна вставляти можуть бути горизонтальними, проте не передбаприєднувальні елементи (24, 25). Окрім того, опочається жодної виїмки біля заднього кінця 12 для рні ніжки 30 мають верхні поверхні, які проходять завантаження пляшок. Окрім того: у цьому варіанті від протилежного боку до завантажувальної навиконання, напрямна 11 для виймання має дві прямної 31 в горизонтальній площині, розміщеній опорні ніжки 30, які виступають в бічному напрямі з трохи нижче дна канавки 14 з опиранням на інший напрямної 11, робота якої буде детально описувастрижень 6 ґратчастої полиці 4 і уникненням перетися нижче. кидання зберігального пристрою 10. Напрямна 11 для виймання подовжується від Як і в першому варіанті виконання, зберігальїї заднього відкритого кінця 12 завантажувальною ний пристрій, який має напрямну 11 для виймання, напрямною 31, яка спершу має форму дуги кола, а та завантажувальна напрямна 31 для зменшення після цього прямолінійну форму до вільного кінця вартості можуть виконуватися як одна деталь з 32, названого завантажувальним кінцем. Завантапластичного матеріалу. жувальна напрямна 31 має поперечний переріз, Для встановлення на місце зберігального прианалогічний до поперечного перерізу напрямної 11 строю 10, виконаного згідно з одним або іншим з для виймання, тобто головним чином у формі ліваріантів виконання, користувач встановлює канатери "С", і відповідає сама по собі вимогам до ровку 14 напрямної для виймання під стрижнем 6 змірів пляшок. ґратчастої полиці 4, якщо вона виготовлена з дроЗавантажувальна напрямна 31 має на своєму ту, і кріпить защипуванням пристрій, прикладаючи вільному кінці 33 отвір 36, названий завантажуватиск вгору. У випадку ґратчастої полиці 4’ яка має льним отвором, та опорні рейки (37, 38), які з'єдформу пластини, наприклад зі скла, користувач нуються з та подовжують опорні рейки (17, 18) кріпить приєднувальний елемент 24 на задньому напрямної 11 для виймання. Більш точно, біля кінці канавки 14 і зачіплює зачіпну частину 28 призаднього краю 12 напрямної 11 для виймання дві єднувального елемента 24 за задній край ґратчаснапрямні (11, 31) мають однаковий переріз для тої полиці 4'. Після цього, він встановлює на місце формування суцільних зовнішніх та внутрішніх другий приєднувальний елемент 25, з'єднуючи поверхонь. Окрім того, завантажувальна напрямна переміщенням його з'єднувальної частини 27 в 31 має біля своєї верхньої поверхні 31а розрив з канавці 14 напрямної для виймання та зачіпну чаверхньою поверхнею 11а біля заднього кінця 12 у стину 29 - з переднім краєм ґратчастої полиці 4’. такий спосіб, щоб верхня поверхня 31а завантаКористувач вставляє пляшки 7 в зберігальний жувальної напрямної 31 розташовувалась точно пристрій 10 переважно через задній кінець 12 напід дном зачіпної канавки 14. прямної 11 для виймання або через виїмку 22 або Також видно, що зберігальний пристрій 10 гознову через завантажувальний отвір 36, якщо такі ловним чином має форму літери "U" і завантажупередбачені. Проте, цілком можливо-вставляти вальний отвір 36 на кінці гілки “U”-подібної форми, пляшки крізь отвір 16 для виймання, особливо, та отвір 16 для виймання - на кінці іншої гілки “U”якщо зберігальний пристрій 10 попередньо був подібної форми. Як і у випадку завантаження чеспорожнений. рез задній кінець 12 першого варіанту виконання, Для споживання вмісту пляшки 7, користувач це передбачено для полегшення відслідковування бере тіло пляшки, розташоване на рівні отвору 16 дати терміну придатності продуктів при розміщенні для виймання, який зазвичай розташований біля пляшок 7 в пристрої 10 через завантажувальний входу холодильної камери, і звільняє пляшку з отвір 36 і при вийманні пляшок споживачем крізь напрямної для виймання легким рухом вгору для отвір 16 для виймання, особливо, коли пляшки 7 відгинання вгору обмежувачів (19, 20). Виконаний містять.молочний продукт, який швидко псується. зберігальний пристрій 10 також використовується Проте, у другому варіанті виконання, завантаженна практиці, дозволяє використовувати простір, ня знову полегшується, оскільки завантажувальякий часто незайнятий в холодильнику, вирішує ний отвір 36 та отвір 16 для виймання орієнтовані проблеми стійкості на дротяних ґратчастих полив напрямі входу холодильної камери, тобто до цях деяких пляшок малого розміру і дозволяє кокористувача. ристувачу визначати пріоритетність споживання Слід зазначити, що гілка “U”-подібної форми, продуктів, дата придатності яких є більш близьяка утворює частину завантажувальної напрямної кою, будучи економічним і дотримуючи умови гігіє 11 89227 12 ни, пов'язані з використанням в домашніх умовах. можна поєднувати різні характеристики цих варіаДобре відомо, що два варіанти виконання, нтів виконання без. виходу за рамки представлеописані вище, є необмежувальними, і, зокрема, ного винаходу. 13 89227 14 15 Комп’ютерна верстка Д. Шеверун 89227 Підписне 16 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for storing bottle in refrigerator
Автори англійськоюMartin Christophe
Назва патенту російськоюУстройство для хранения бутылок в холодильнике
Автори російськоюМартен, Кристоф
МПК / Мітки
МПК: F25D 31/00
Мітки: холодильнику, пляшок, зберігання, пристрій
