Затискач для тросів

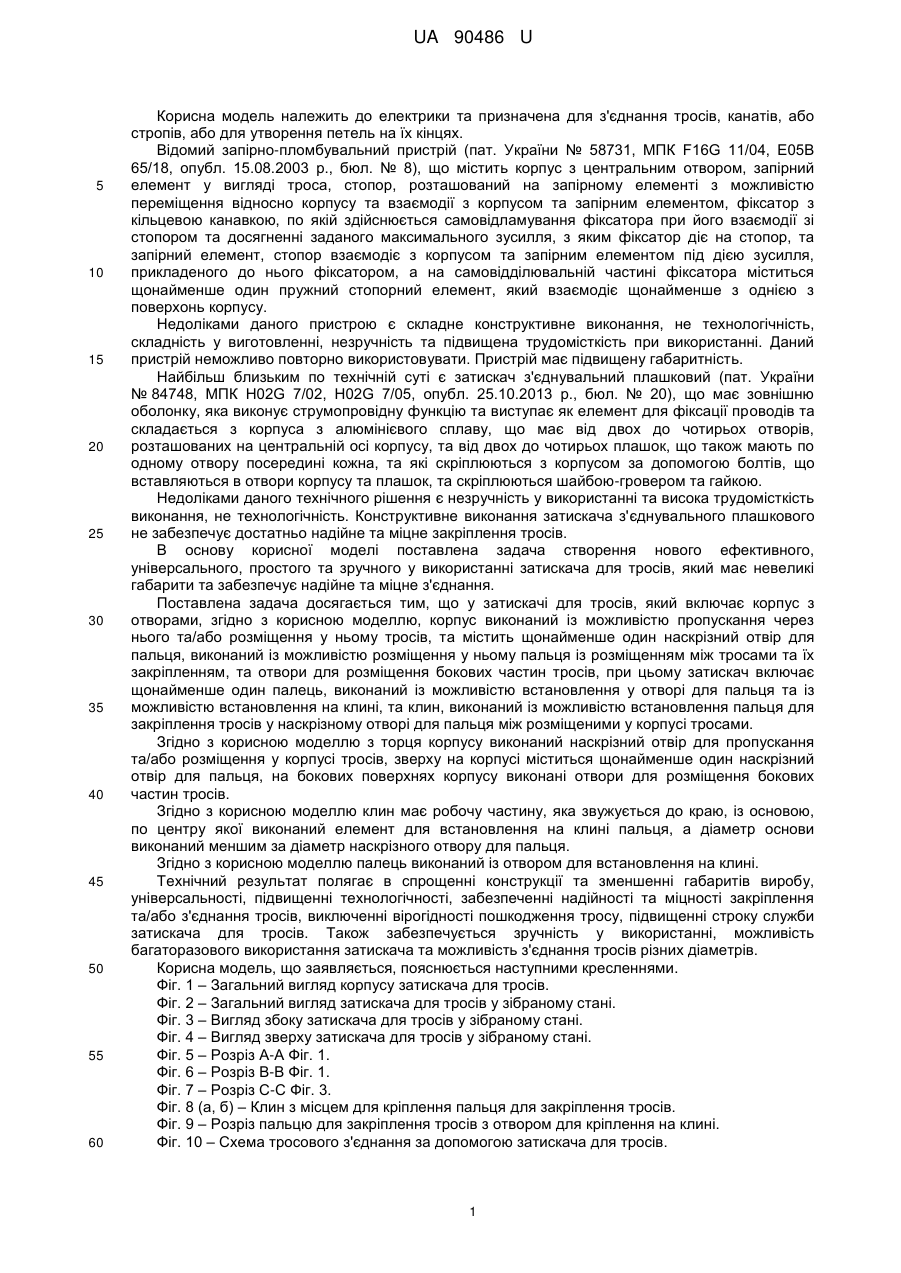

Реферат: Затискач для тросів включає корпус з отворами. Корпус виконаний із можливістю пропускання через нього та/або розміщення у ньому тросів, та містить щонайменше один наскрізний отвір для пальця, виконаний із можливістю розміщення у ньому пальця із розміщенням між тросами та їх закріпленням, та отвори для розміщення бокових частин тросів. Затискач включає щонайменше один палець, виконаний із можливістю встановлення у отворі для пальця та із можливістю встановлення на клині, та клин, виконаний із можливістю встановлення пальця для закріплення тросів у наскрізному отворі для пальця між розміщеними у корпусі тросами. UA 90486 U (12) UA 90486 U UA 90486 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електрики та призначена для з'єднання тросів, канатів, або стропів, або для утворення петель на їх кінцях. Відомий запірно-пломбувальний пристрій (пат. України № 58731, МПК F16G 11/04, E05B 65/18, опубл. 15.08.2003 р., бюл. № 8), що містить корпус з центральним отвором, запірний елемент у вигляді троса, стопор, розташований на запірному елементі з можливістю переміщення відносно корпусу та взаємодії з корпусом та запірним елементом, фіксатор з кільцевою канавкою, по якій здійснюється самовідламування фіксатора при його взаємодії зі стопором та досягненні заданого максимального зусилля, з яким фіксатор діє на стопор, та запірний елемент, стопор взаємодіє з корпусом та запірним елементом під дією зусилля, прикладеного до нього фіксатором, а на самовідділювальній частині фіксатора міститься щонайменше один пружний стопорний елемент, який взаємодіє щонайменше з однією з поверхонь корпусу. Недоліками даного пристрою є складне конструктивне виконання, не технологічність, складність у виготовленні, незручність та підвищена трудомісткість при використанні. Даний пристрій неможливо повторно використовувати. Пристрій має підвищену габаритність. Найбільш близьким по технічній суті є затискач з'єднувальний плашковий (пат. України № 84748, МПК H02G 7/02, H02G 7/05, опубл. 25.10.2013 р., бюл. № 20), що має зовнішню оболонку, яка виконує струмопровідну функцію та виступає як елемент для фіксації проводів та складається з корпуса з алюмінієвого сплаву, що має від двох до чотирьох отворів, розташованих на центральній осі корпусу, та від двох до чотирьох плашок, що також мають по одному отвору посередині кожна, та які скріплюються з корпусом за допомогою болтів, що вставляються в отвори корпусу та плашок, та скріплюються шайбою-гровером та гайкою. Недоліками даного технічного рішення є незручність у використанні та висока трудомісткість виконання, не технологічність. Конструктивне виконання затискача з'єднувального плашкового не забезпечує достатньо надійне та міцне закріплення тросів. В основу корисної моделі поставлена задача створення нового ефективного, універсального, простого та зручного у використанні затискача для тросів, який має невеликі габарити та забезпечує надійне та міцне з'єднання. Поставлена задача досягається тим, що у затискачі для тросів, який включає корпус з отворами, згідно з корисною моделлю, корпус виконаний із можливістю пропускання через нього та/або розміщення у ньому тросів, та містить щонайменше один наскрізний отвір для пальця, виконаний із можливістю розміщення у ньому пальця із розміщенням між тросами та їх закріпленням, та отвори для розміщення бокових частин тросів, при цьому затискач включає щонайменше один палець, виконаний із можливістю встановлення у отворі для пальця та із можливістю встановлення на клині, та клин, виконаний із можливістю встановлення пальця для закріплення тросів у наскрізному отворі для пальця між розміщеними у корпусі тросами. Згідно з корисною моделлю з торця корпусу виконаний наскрізний отвір для пропускання та/або розміщення у корпусі тросів, зверху на корпусі міститься щонайменше один наскрізний отвір для пальця, на бокових поверхнях корпусу виконані отвори для розміщення бокових частин тросів. Згідно з корисною моделлю клин має робочу частину, яка звужується до краю, із основою, по центру якої виконаний елемент для встановлення на клині пальця, а діаметр основи виконаний меншим за діаметр наскрізного отвору для пальця. Згідно з корисною моделлю палець виконаний із отвором для встановлення на клині. Технічний результат полягає в спрощенні конструкції та зменшенні габаритів виробу, універсальності, підвищенні технологічності, забезпеченні надійності та міцності закріплення та/або з'єднання тросів, виключенні вірогідності пошкодження тросу, підвищенні строку служби затискача для тросів. Також забезпечується зручність у використанні, можливість багаторазового використання затискача та можливість з'єднання тросів різних діаметрів. Корисна модель, що заявляється, пояснюється наступними кресленнями. Фіг. 1 – Загальний вигляд корпусу затискача для тросів. Фіг. 2 – Загальний вигляд затискача для тросів у зібраному стані. Фіг. 3 – Вигляд збоку затискача для тросів у зібраному стані. Фіг. 4 – Вигляд зверху затискача для тросів у зібраному стані. Фіг. 5 – Розріз А-А Фіг. 1. Фіг. 6 – Розріз В-В Фіг. 1. Фіг. 7 – Розріз С-С Фіг. 3. Фіг. 8 (а, б) – Клин з місцем для кріплення пальця для закріплення тросів. Фіг. 9 – Розріз пальцю для закріплення тросів з отвором для кріплення на клині. Фіг. 10 – Схема тросового з'єднання за допомогою затискача для тросів. 1 UA 90486 U 5 10 15 20 25 30 35 40 45 50 55 Затискач для тросів включає корпус 1 з отворами, щонайменше один палець для закріплення тросів 2 та клин 3. Корпус 1 виконаний із можливістю пропускання через нього та/або розміщення у ньому тросів 4 або кабелів, або канатів чи іншого. У найкращому виконанні корисної моделі з торця корпусу виконаний наскрізний отвір 6 для пропускання та/або розміщення у корпусі тросів. Зверху на корпусі міститься щонайменше один наскрізний отвір для пальця, в якому встановлюють палець 2, на бокових поверхнях корпусу виконані отвори 5 для розміщення бокових частин тросів. Наскрізний отвір для пальця може бути виконаний як в центральній частині корпусу, так і може бути зміщений відносно центральної осі із урахуванням діаметрів тросів, які можуть мати як однаковий так і різні діаметри, для закріплення або з'єднання яких використовується затискач. Клин 3 виконаний із можливістю розміщення на ньому пальця для закріплення тросів та із можливістю встановлення пальця 2 у наскрізному отворі для пальця між тросами, розміщеними у корпусі 1. Клин може бути виконаний, наприклад у вигляді конусу, що має основу, або будь-якого тіла обертання, робоча частина якого від основи звужується з кількох сторін, або скошена з однієї чи обох сторін до краю, а на основі по центру виконаний елемент для встановлення на клині пальця. На Фіг. 8(а) зображений клин у формі конусу, на фіг. 8(б) зображений клин у формі тіла обертання, скошеного з обох сторін до краю. На основі робочої частини клину по центру виконаний елемент для встановлення пальця 2, наприклад циліндрична частина, на якій розміщують майже впритул палець 2, який виконаний із отвором для розміщення на клині 3. Діаметр основи конусу виконаний меншим за діаметр наскрізного отвору для пальця та виконаний рівним або більшим за зовнішній діаметр пальця. Наявність отворів 5 для розміщення бокових частин тросів забезпечує виключення вірогідності пошкодження тросів при встановленні пальця між тросами, розміщеними у корпусі. Наявність та конструктивне виконання клину 3 дає можливість без зайвих зусиль встановити палець для закріплення тросів 2 між тросами або кабелями у наскрізному отворі, який має діаметр, що дозволяє розмістити у ньому палець для закріплення тросів із розміщенням між тросами та їх закріпленням. Діаметр наскрізного отвору та зовнішній діаметр пальцю можуть бути виконані такими, що забезпечується виключення випадання пальцю із наскрізного отвору. Затискач для тросів може включати декілька наскрізних отворів для пальця та відповідно троси можуть бути закріплені декількома пальцями для закріплення тросів. Затискач для тросів використовують наступним чином. Для закріплення троси або канати, або стропи пропускають через наскрізний отвір 6 для пропускання тросів корпуса 1. Для закріплення тросів у корпусі затискача клин 3 із розміщеним на ньому пальцем 2 пресують в наскрізний отвір для пальця корпусу 1 і продавлюють між тросами до рівня пальця 2. Разом з пальцем 2 клин 3 продавлюють далі на рівень з наскрізним отвором для пальця корпусу 1. Клин 3 випадає або його виймають, а палець для закріплення тросів 2 залишається на місці і надійно фіксується між тросами у отворі для пальця, не маючи змоги ковзати, випадати, або здійснювати будь-які довільні переміщення, забезпечуючи міцне закріплення тросів. Для утворення петлі на кінці трос пропускають через отвір для пропускання тросів 6, повертають та знов заводять або пропускають через отвір 6 для пропускання тросів. Для закріплення тросів клин 3 із розміщеним на ньому пальцем 2 пресують в наскрізний отвір корпусу 1 і продавлюють до рівня пальця 2. Разом з пальцем 2 клин 3 продавлюють далі до встановлення пальця у наскрізному отворі для пальця в рівень з наскрізним отвором для пальця корпусу 1. Клин 3 випадає або його виймають, а палець 2 залишається на місці і надійно фіксується напруженими частинами тросу, не маючи змоги ковзати, випадати, або здійснювати будь-які довільні переміщення, забезпечуючи міцне закріплення частин тросу. Можливе використання затискача для тросів різного діаметру та для різноманітних видів тросів, канатів, кабелів, дротів різного призначення та з різних матеріалів, чим забезпечується універсальність затискача для тросів. А також можливе багаторазове використання затискача для тросів. Використання затискача для тросів не потребує додаткового обладнання, спеціального інструменту та великої кількості збірних операцій. Конструкція затискача для тросів дуже проста у виготовленні та використанні, універсальна, затискач має невеликі габарити і забезпечує надійне та міцне закріплення або з'єднання тросів. Затискач для тросів, що заявляється, простий у виготовленні, а наведені відомості підтверджують можливість його промислового здійснення з використанням відомих матеріалів і відомого устаткування. 2 UA 90486 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Затискач для тросів, який включає корпус з отворами, який відрізняється тим, що корпус виконаний із можливістю пропускання через нього та/або розміщення у ньому тросів, та містить щонайменше один наскрізний отвір для пальця, виконаний із можливістю розміщення у ньому пальця із розміщенням між тросами та їх закріпленням, та отвори для розміщення бокових частин тросів, при цьому затискач включає щонайменше один палець, виконаний із можливістю встановлення у отворі для пальця та із можливістю встановлення на клині, та клин, виконаний із можливістю встановлення пальця для закріплення тросів у наскрізному отворі для пальця між розміщеними у корпусі тросами. 2. Затискач для тросів за п. 1, який відрізняється тим, що з торця корпусу виконаний наскрізний отвір для пропускання та/або розміщення у корпусі тросів, зверху на корпусі міститься щонайменше один наскрізний отвір для пальця, на бокових поверхнях корпусу виконані отвори для розміщення бокових частин тросів. 3. Затискач для тросів за п. 1, який відрізняється тим, що клин має робочу частину, яка звужується до краю, із основою, по центру якої виконаний елемент для встановлення на клині пальця, а діаметр основи виконаний меншим за діаметр наскрізного отвору для пальця. 4. Затискач для тросів за п. 1, який відрізняється тим, що палець виконаний із отвором для встановлення на клині. 3 UA 90486 U 4 UA 90486 U 5 UA 90486 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
