Оптоелектронний пристрій порівняння чисел

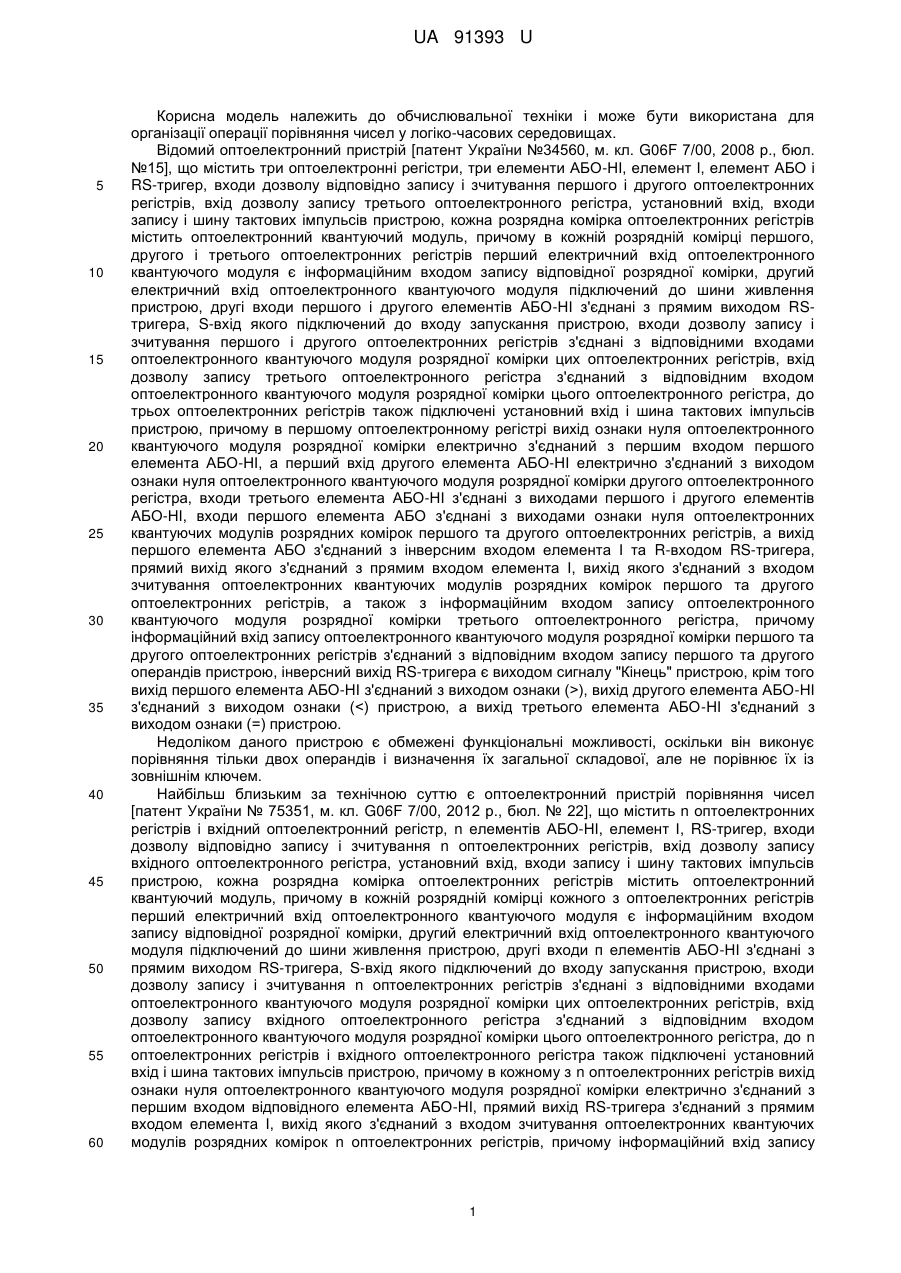

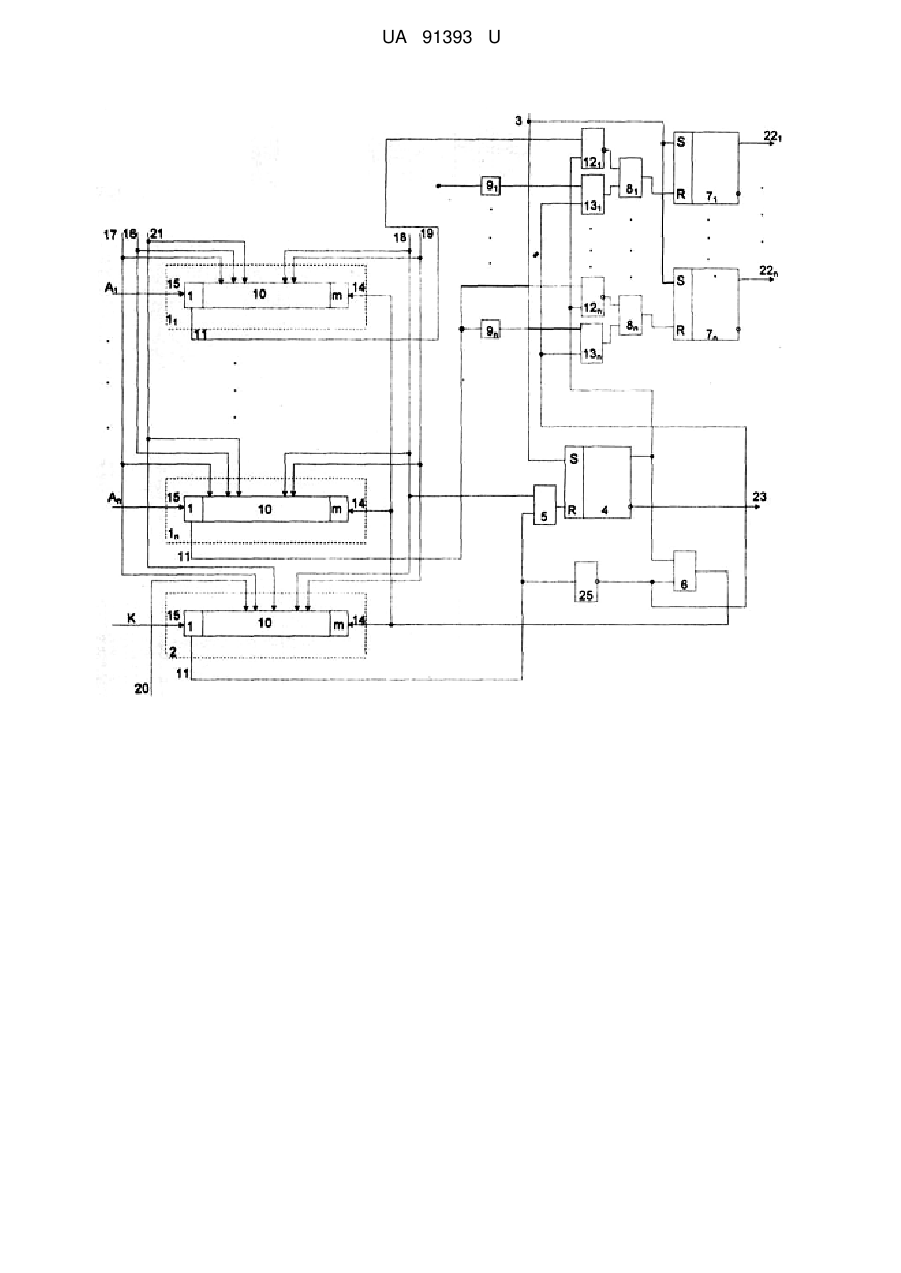

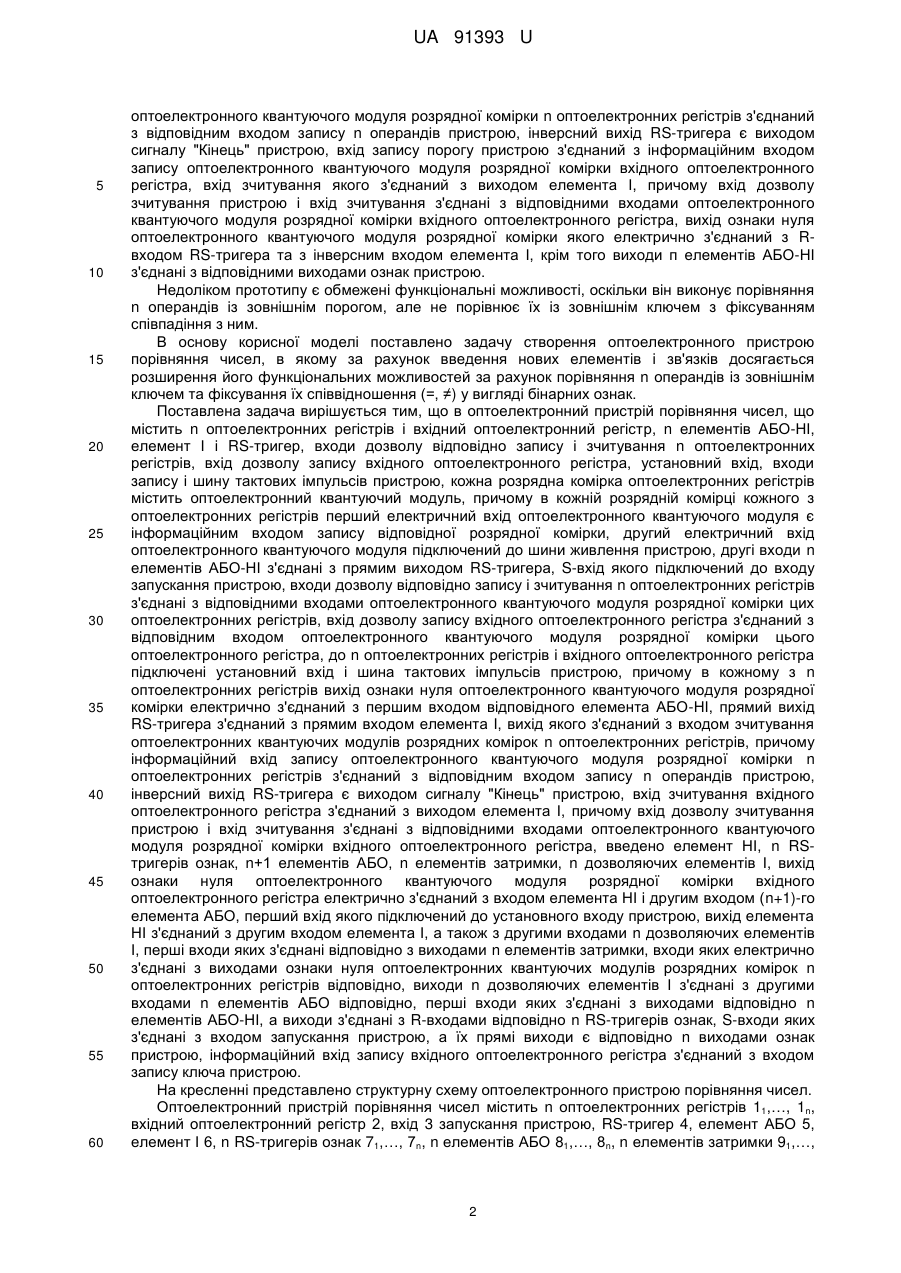

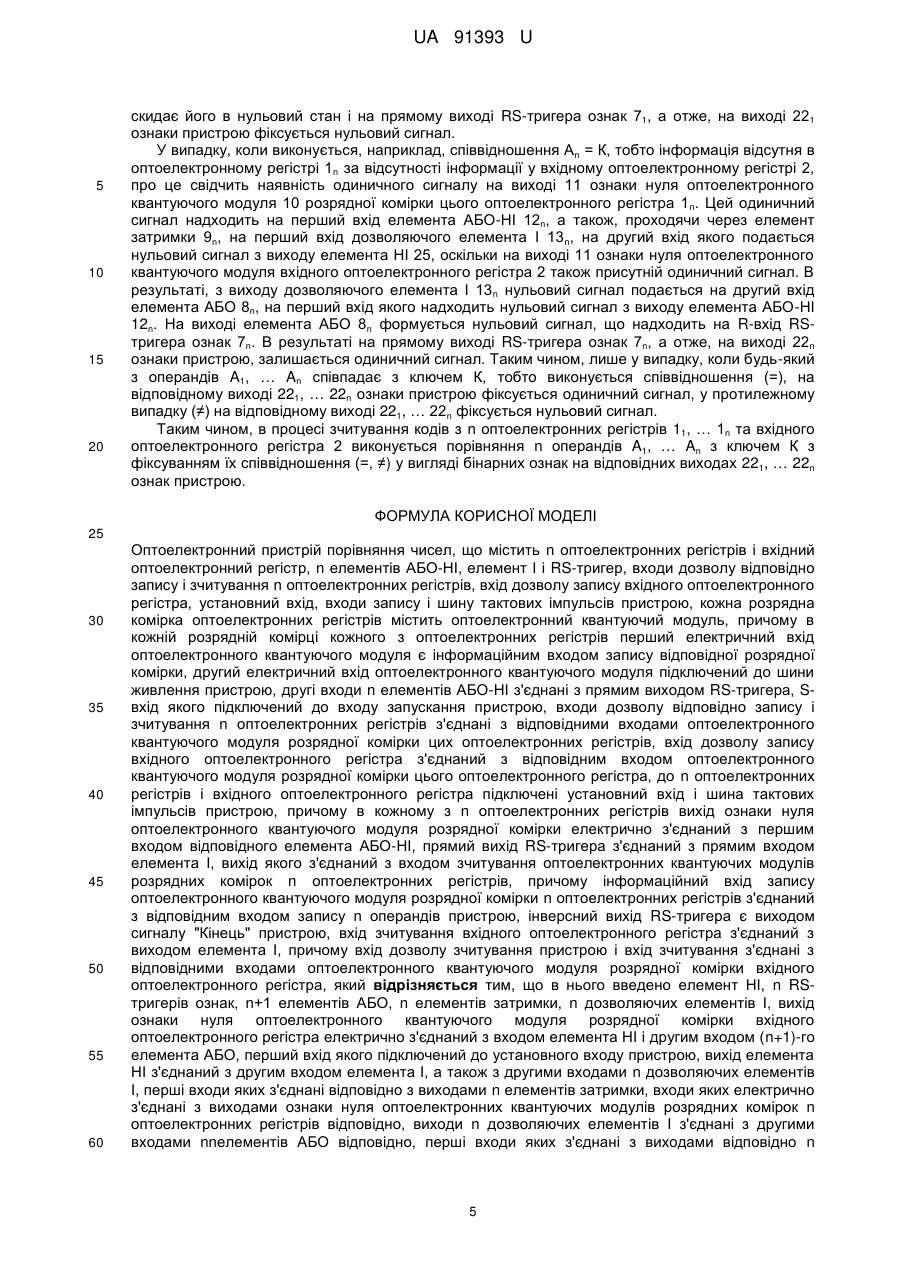

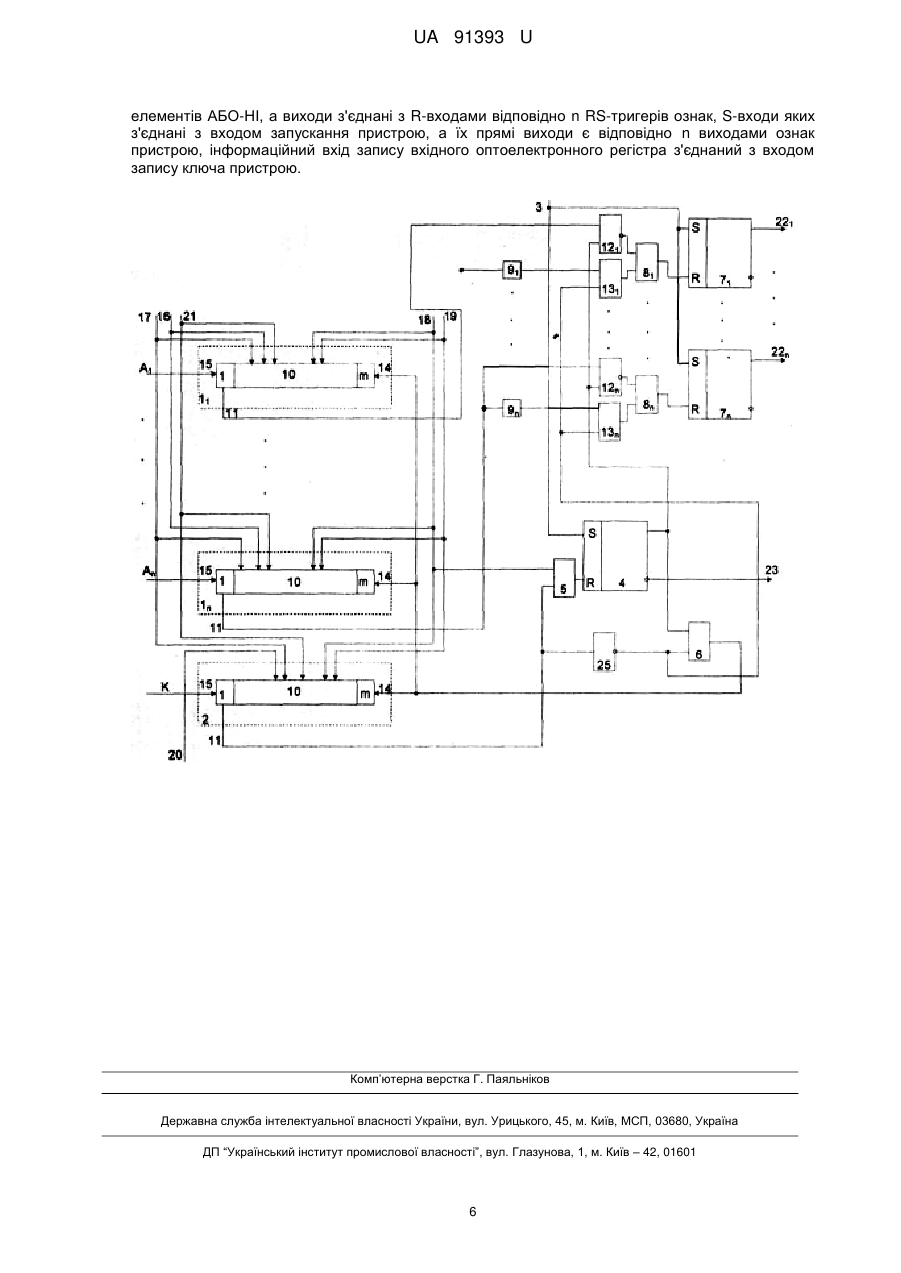

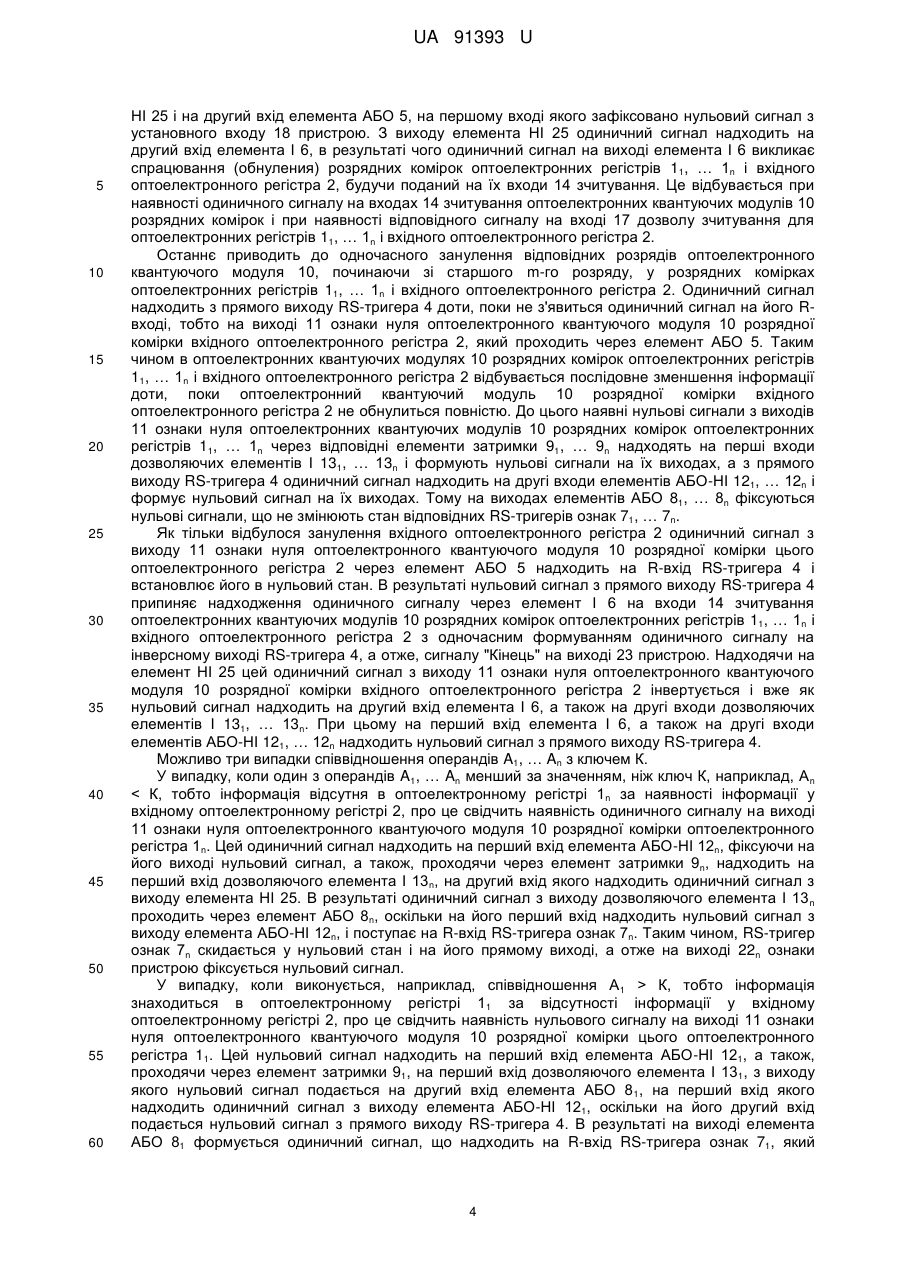

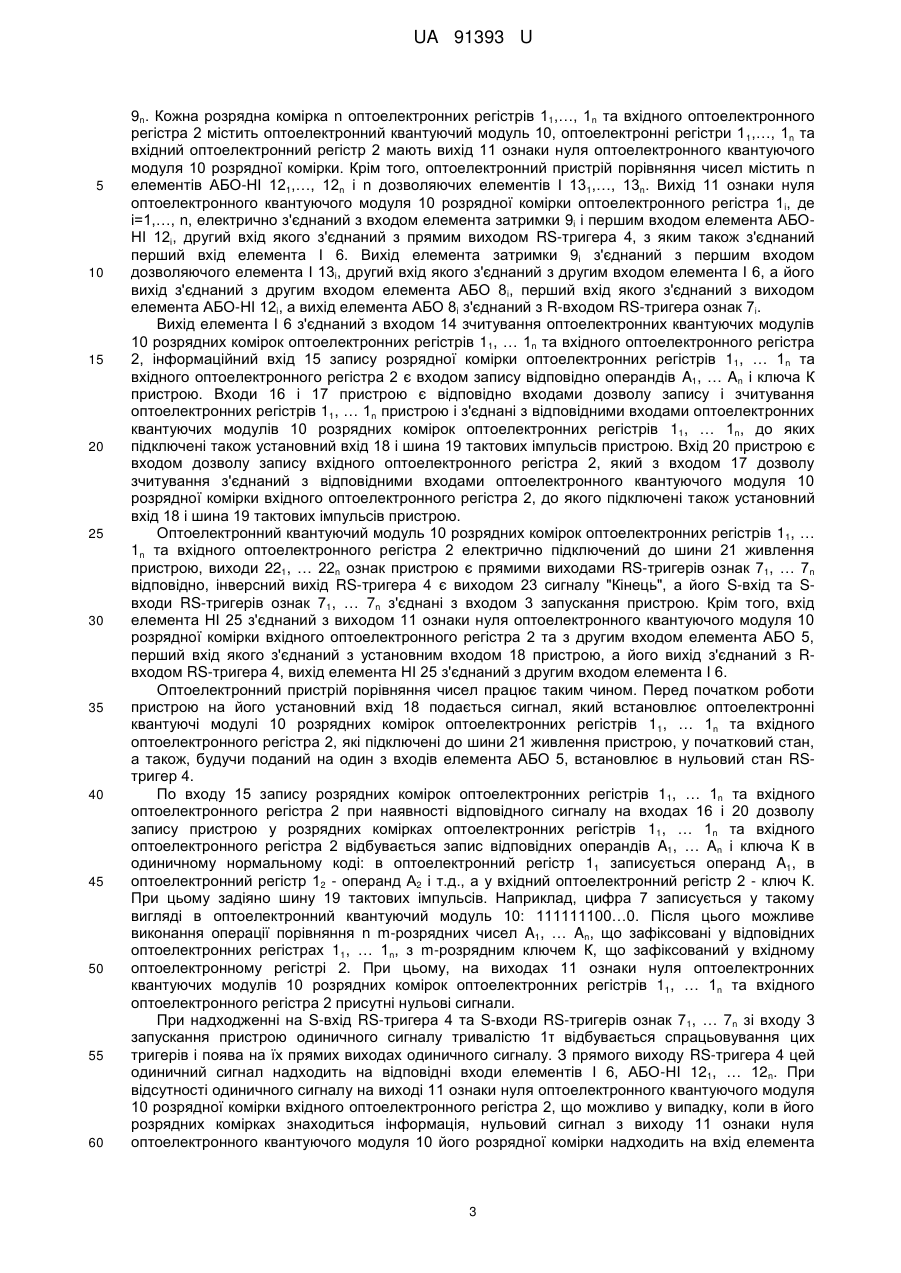

Оптоелектронний пристрій порівняння чисел, що містить n оптоелектронних регістрів і вхідний оптоелектронний регістр, n елементів АБО-НІ, елемент І і RS-тригер, входи дозволу відповідно запису і зчитування n оптоелектронних регістрів, вхід дозволу запису вхідного оптоелектронного регістра, установний вхід, входи запису і шину тактових імпульсів пристрою, кожна розрядна комірка оптоелектронних регістрів містить оптоелектронний квантуючий модуль, причому в кожній розрядній комірці кожного з оптоелектронних регістрів перший електричний вхід оптоелектронного квантуючого модуля є інформаційним входом запису відповідної розрядної комірки, другий електричний вхід оптоелектронного квантуючого модуля підключений до шини живлення пристрою, другі входи n елементів АБО-НІ з'єднані з прямим виходом RS-тригера, S-вхід якого підключений до входу запускання пристрою, входи дозволу відповідно запису і зчитування n оптоелектронних регістрів з'єднані з відповідними входами оптоелектронного квантуючого модуля розрядної комірки цих оптоелектронних регістрів, вхід дозволу запису вхідного оптоелектронного регістра з'єднаний з відповідним входом оптоелектронного квантуючого модуля розрядної комірки цього оптоелектронного регістра, до n оптоелектронних регістрів і вхідного оптоелектронного регістра підключені установний вхід і шина тактових імпульсів пристрою, причому в кожному з n оптоелектронних регістрів вихід ознаки нуля оптоелектронного квантуючого модуля розрядної комірки електрично з'єднаний з першим входом відповідного елемента АБО-НІ, прямий вихід RS-тригера з'єднаний з прямим входом елемента І, вихід якого з'єднаний з входом зчитування оптоелектронних квантуючих модулів розрядних комірок n оптоелектронних регістрів, причому інформаційний вхід запису оптоелектронного квантуючого модуля розрядної комірки n оптоелектронних регістрів з'єднаний з відповідним входом запису n операндів пристрою, інверсний вихід RS-тригера є виходом сигналу "Кінець" пристрою, вхід зчитування вхідного оптоелектронного регістра з'єднаний з виходом елемента І, причому вхід дозволу зчитування пристрою і вхід зчитування з'єднані з відповідними входами оптоелектронного квантуючого модуля розрядної комірки вхідного оптоелектронного регістра, який відрізняється тим, що в нього введено елемент НІ, n RS-тригерів ознак, n+1 елементів АБО, n елементів затримки, n дозволяючих елементів І, вихід ознаки нуля оптоелектронного квантуючого модуля розрядної комірки вхідного оптоелектронного регістра електрично з'єднаний з входом елемента НІ і другим входом (n+1)-го елемента АБО, перший вхід якого підключений до установного входу пристрою, вихід елемента НІ з'єднаний з другим входом елемента І, а також з другими входами n дозволяючих елементів І, перші входи яких з'єднані відповідно з виходами n елементів затримки, входи яких електрично з'єднані з виходами ознаки нуля оптоелектронних квантуючих модулів розрядних комірок n оптоелектронних регістрів відповідно, виходи n дозволяючих елементів І з'єднані з другими входами nnелементів АБО відповідно, перші входи яких з'єднані з виходами відповідно n елементів АБО-НІ, а виходи з'єднані з R-входами відповідно n RS-тригерів ознак, S-входи яких з'єднані з входом запускання пристрою, а їх прямі виходи є відповідно n виходами ознак пристрою, інформаційний вхід запису вхідного оптоелектронного регістра з'єднаний з входом запису ключа пристрою.
