Стінове або стельове ущільнення

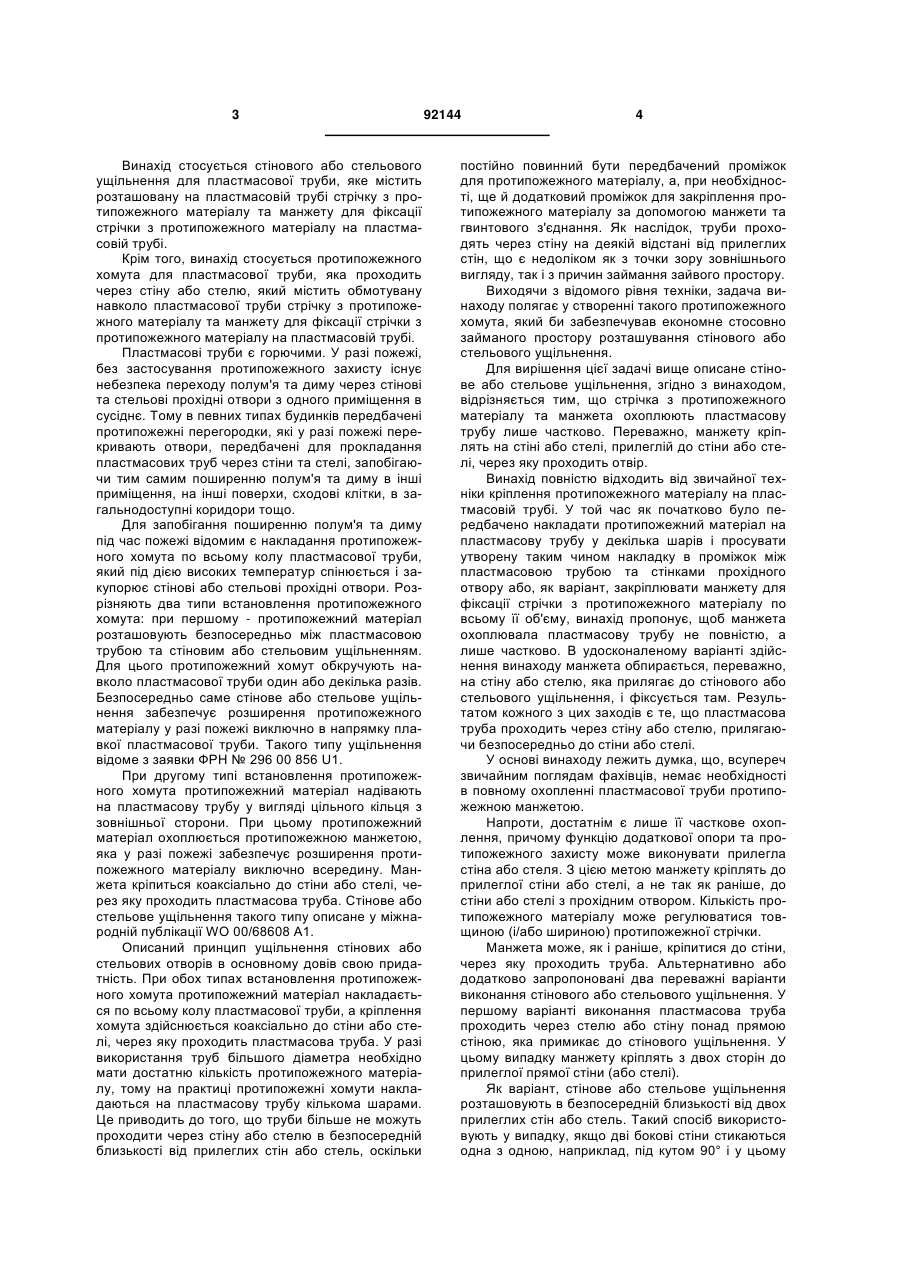

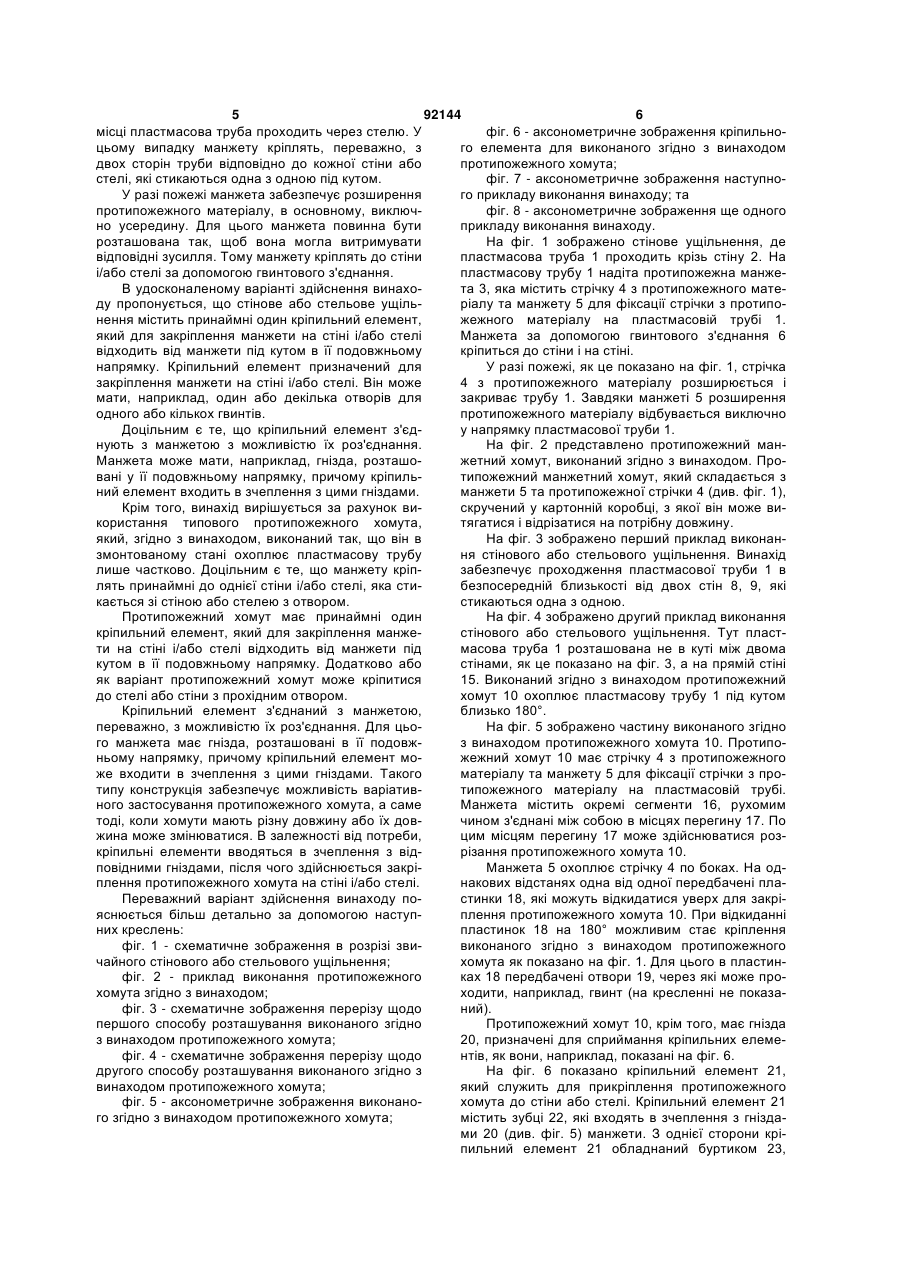

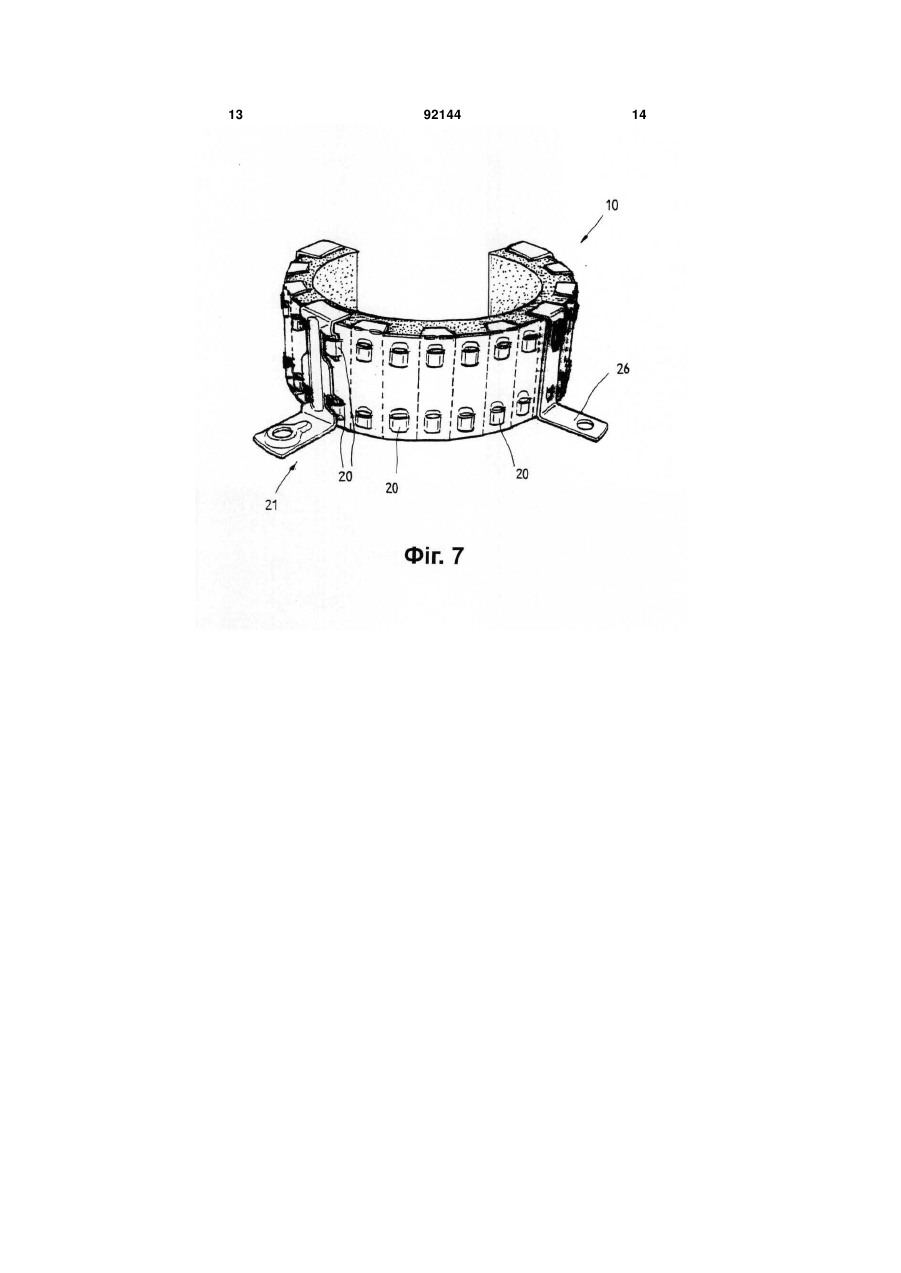

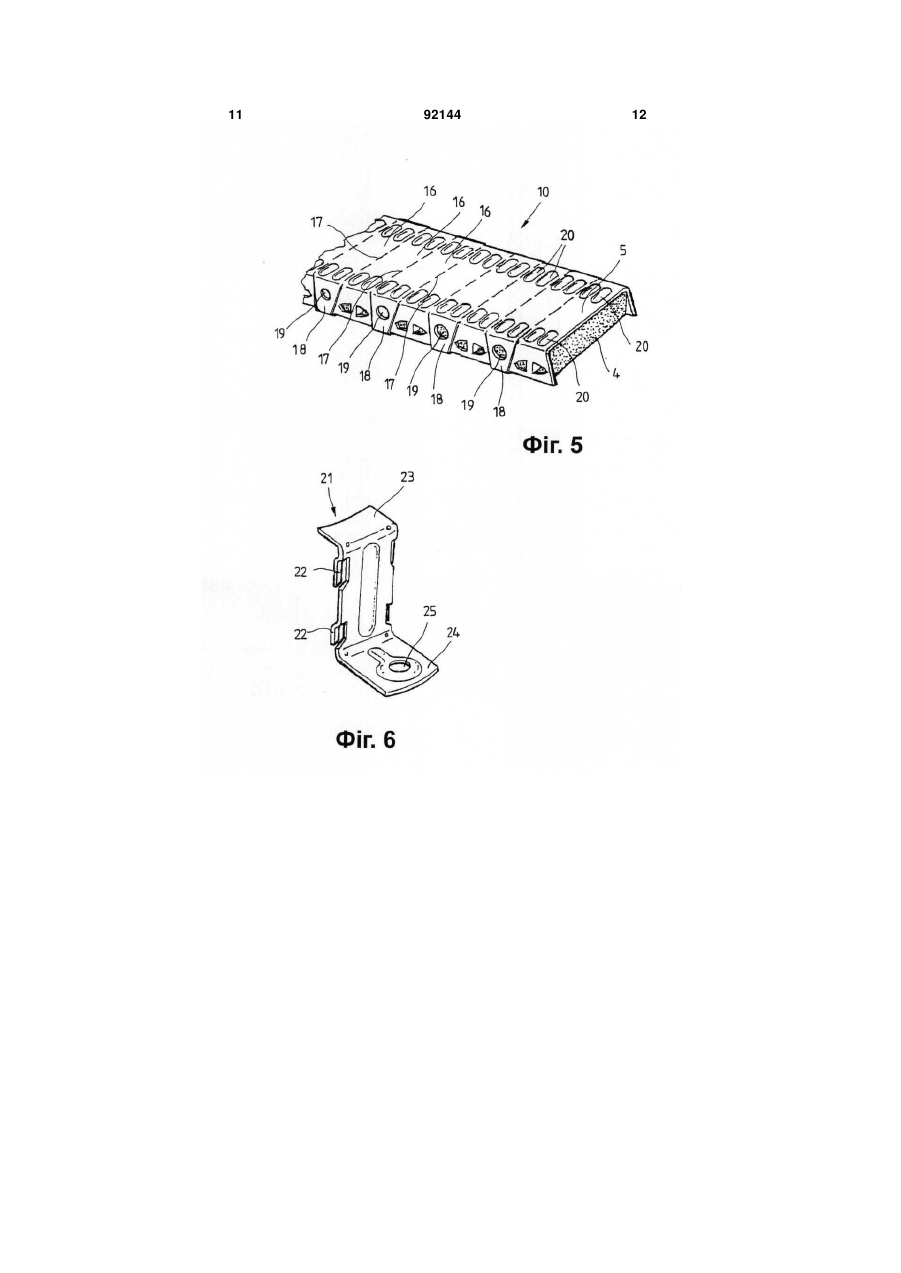

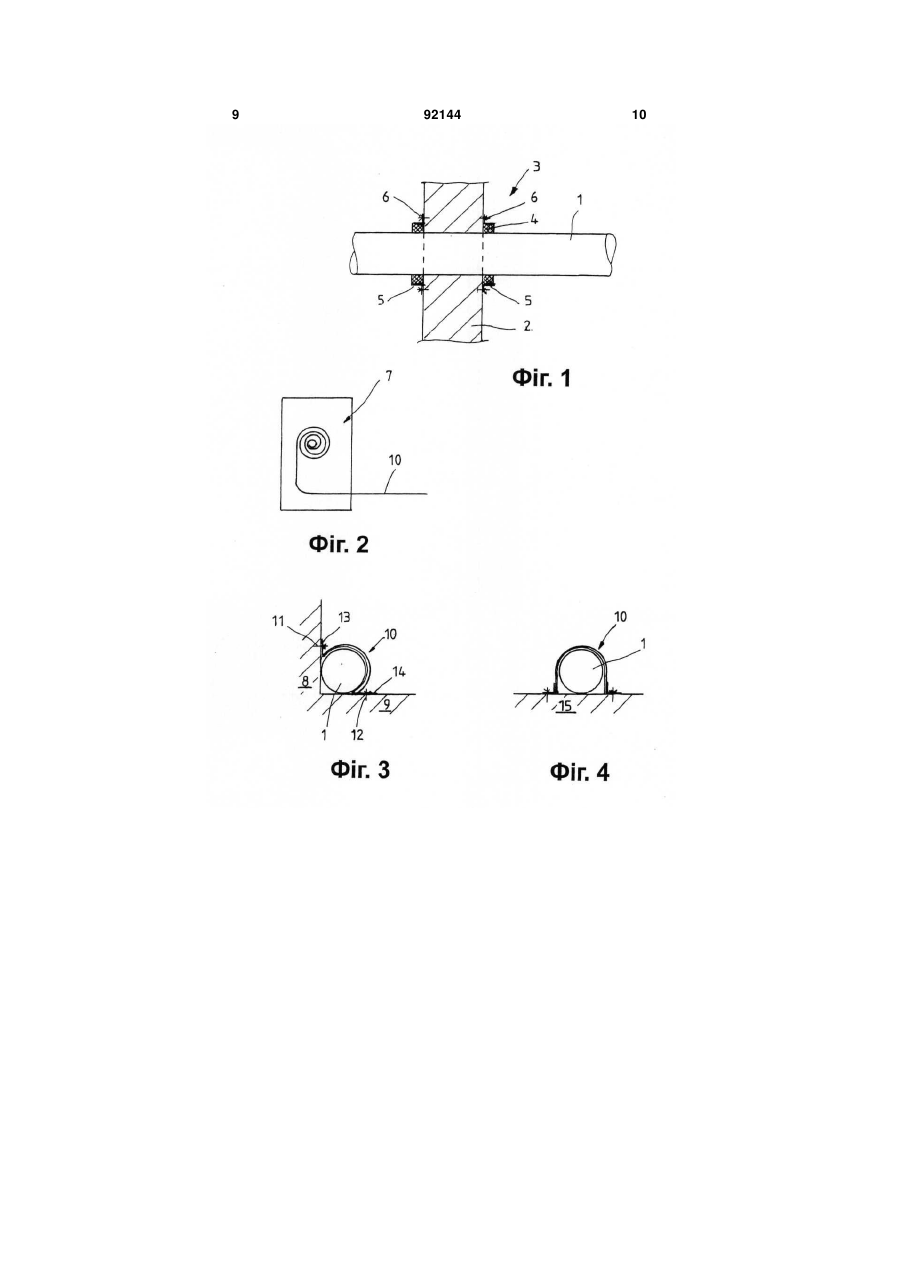

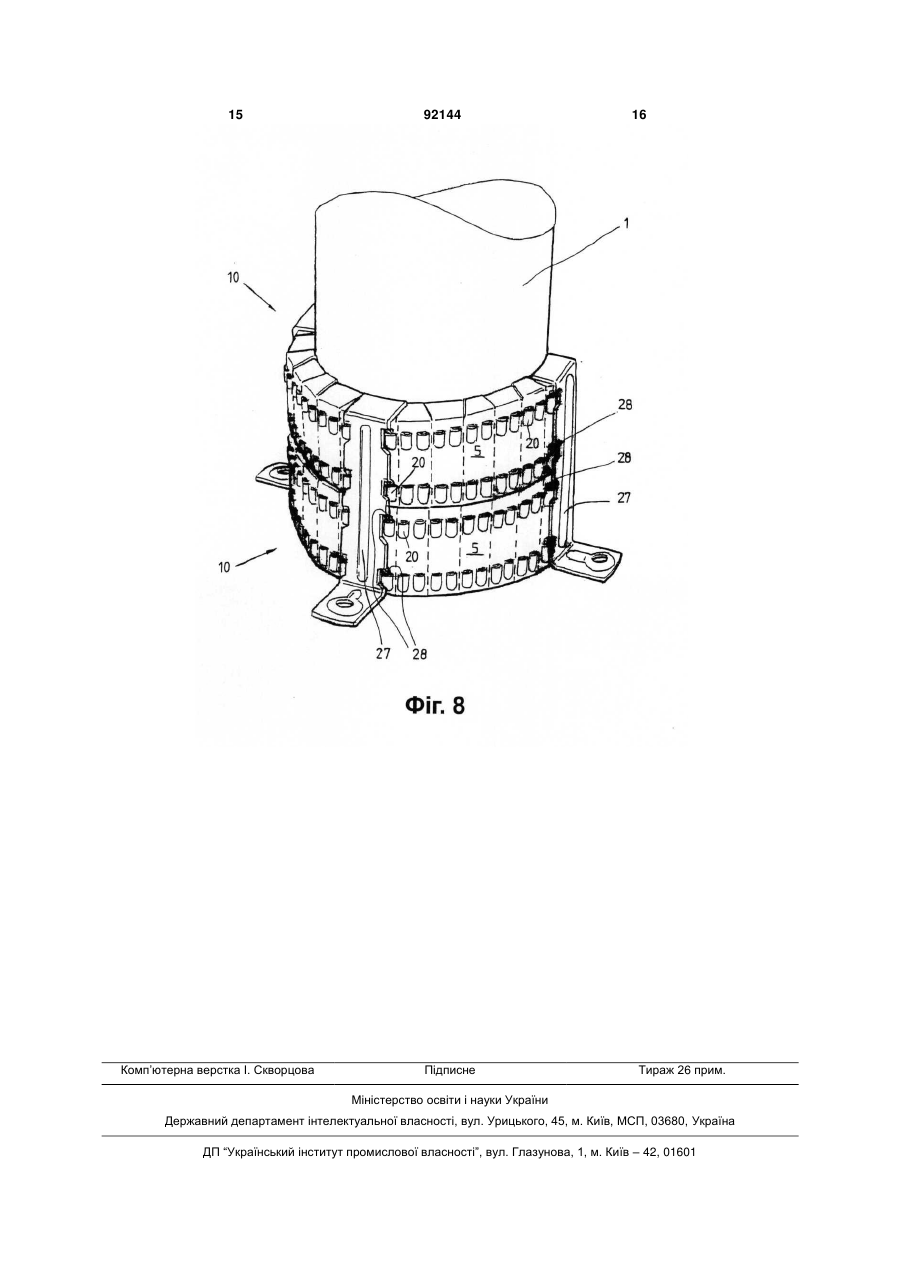

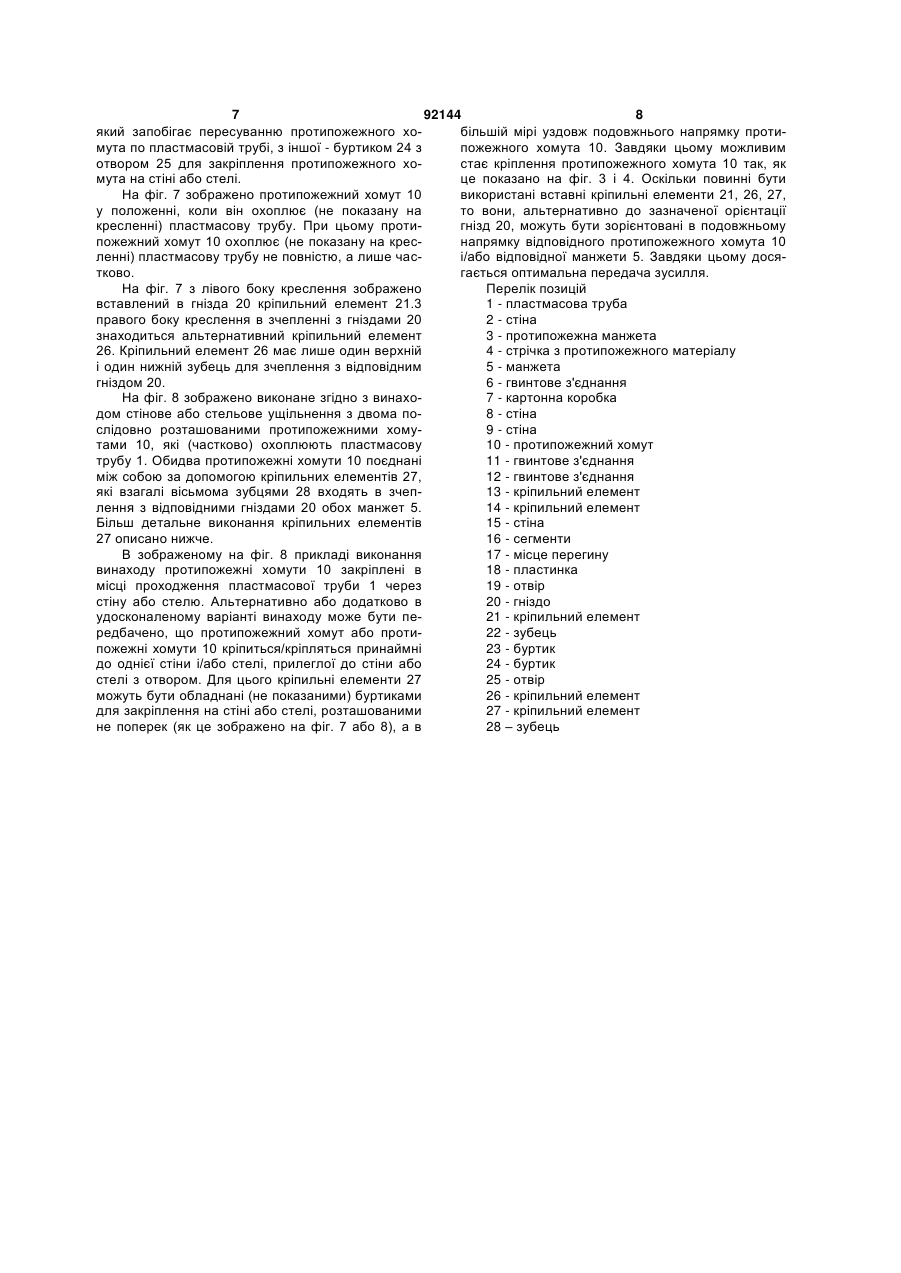

1. Стінове або стельове ущільнення для пластмасової труби (1), яке містить - розташовану на пластмасовій трубі (1) стрічку (4) з протипожежного матеріалу та - манжету (5) для фіксації стрічки (4) з протипожежного матеріалу на пластмасовій трубі (1), яке відрізняється тим, що стрічка (4) з протипожежного матеріалу та манжета (5) охоплюють пластмасову трубу лише частково. 2. Стінове або стельове ущільнення за п. 1, яке відрізняється тим, що манжета (5) закріплена принаймні на одній стіні або стелі (8, 9, 15), прилеглій до стіни або стелі, через яку проходить отвір. 3. Стінове або стельове ущільнення за п. 1 або 2, яке відрізняється тим, що манжета (5) закріплена з двох сторін труби відповідно на стіні (8, 9) або стелі. 4. Стінове або стельове ущільнення за п. 1 або п. 2, яке відрізняється тим, що манжета (5) закріплена з двох сторін труби відповідно на кожній стіні (8, 9) або стелі, які стикаються одна з одною під кутом. 5. Стінове або стельове ущільнення за одним з пп. 1-4, яке відрізняється тим, що манжета (5) закріплена на стіні і/або стелі за допомогою гвинтового з'єднання. 2 (19) 1 3 Винахід стосується стінового або стельового ущільнення для пластмасової труби, яке містить розташовану на пластмасовій трубі стрічку з протипожежного матеріалу та манжету для фіксації стрічки з протипожежного матеріалу на пластмасовій трубі. Крім того, винахід стосується протипожежного хомута для пластмасової труби, яка проходить через стіну або стелю, який містить обмотувану навколо пластмасової труби стрічку з протипожежного матеріалу та манжету для фіксації стрічки з протипожежного матеріалу на пластмасовій трубі. Пластмасові труби є горючими. У разі пожежі, без застосування протипожежного захисту існує небезпека переходу полум'я та диму через стінові та стельові прохідні отвори з одного приміщення в сусіднє. Тому в певних типах будинків передбачені протипожежні перегородки, які у разі пожежі перекривають отвори, передбачені для прокладання пластмасових труб через стіни та стелі, запобігаючи тим самим поширенню полум'я та диму в інші приміщення, на інші поверхи, сходові клітки, в загальнодоступні коридори тощо. Для запобігання поширенню полум'я та диму під час пожежі відомим є накладання протипожежного хомута по всьому колу пластмасової труби, який під дією високих температур спінюється і закупорює стінові або стельові прохідні отвори. Розрізняють два типи встановлення протипожежного хомута: при першому - протипожежний матеріал розташовують безпосередньо між пластмасовою трубою та стіновим або стельовим ущільненням. Для цього протипожежний хомут обкручують навколо пластмасової труби один або декілька разів. Безпосередньо саме стінове або стельове ущільнення забезпечує розширення протипожежного матеріалу у разі пожежі виключно в напрямку плавкої пластмасової труби. Такого типу ущільнення відоме з заявки ФРН № 296 00 856 U1. При другому типі встановлення протипожежного хомута протипожежний матеріал надівають на пластмасову трубу у вигляді цільного кільця з зовнішньої сторони. При цьому протипожежний матеріал охоплюється протипожежною манжетою, яка у разі пожежі забезпечує розширення протипожежного матеріалу виключно всередину. Манжета кріпиться коаксіально до стіни або стелі, через яку проходить пластмасова труба. Стінове або стельове ущільнення такого типу описане у міжнародній публікації WO 00/68608 А1. Описаний принцип ущільнення стінових або стельових отворів в основному довів свою придатність. При обох типах встановлення протипожежного хомута протипожежний матеріал накладається по всьому колу пластмасової труби, а кріплення хомута здійснюється коаксіально до стіни або стелі, через яку проходить пластмасова труба. У разі використання труб більшого діаметра необхідно мати достатню кількість протипожежного матеріалу, тому на практиці протипожежні хомути накладаються на пластмасову трубу кількома шарами. Це приводить до того, що труби більше не можуть проходити через стіну або стелю в безпосередній близькості від прилеглих стін або стель, оскільки 92144 4 постійно повинний бути передбачений проміжок для протипожежного матеріалу, а, при необхідності, ще й додатковий проміжок для закріплення протипожежного матеріалу за допомогою манжети та гвинтового з'єднання. Як наслідок, труби проходять через стіну на деякій відстані від прилеглих стін, що є недоліком як з точки зору зовнішнього вигляду, так і з причин займання зайвого простору. Виходячи з відомого рівня техніки, задача винаходу полягає у створенні такого протипожежного хомута, який би забезпечував економне стосовно займаного простору розташування стінового або стельового ущільнення. Для вирішення цієї задачі вище описане стінове або стельове ущільнення, згідно з винаходом, відрізняється тим, що стрічка з протипожежного матеріалу та манжета охоплюють пластмасову трубу лише частково. Переважно, манжету кріплять на стіні або стелі, прилеглій до стіни або стелі, через яку проходить отвір. Винахід повністю відходить від звичайної техніки кріплення протипожежного матеріалу на пластмасовій трубі. У той час як початково було передбачено накладати протипожежний матеріал на пластмасову трубу у декілька шарів і просувати утворену таким чином накладку в проміжок між пластмасовою трубою та стінками прохідного отвору або, як варіант, закріплювати манжету для фіксації стрічки з протипожежного матеріалу по всьому її об'єму, винахід пропонує, щоб манжета охоплювала пластмасову трубу не повністю, а лише частково. В удосконаленому варіанті здійснення винаходу манжета обпирається, переважно, на стіну або стелю, яка прилягає до стінового або стельового ущільнення, і фіксується там. Результатом кожного з цих заходів є те, що пластмасова труба проходить через стіну або стелю, прилягаючи безпосередньо до стіни або стелі. У основі винаходу лежить думка, що, всупереч звичайним поглядам фахівців, немає необхідності в повному охопленні пластмасової труби протипожежною манжетою. Напроти, достатнім є лише її часткове охоплення, причому функцію додаткової опори та протипожежного захисту може виконувати прилегла стіна або стеля. З цією метою манжету кріплять до прилеглої стіни або стелі, а не так як раніше, до стіни або стелі з прохідним отвором. Кількість протипожежного матеріалу може регулюватися товщиною (і/або шириною) протипожежної стрічки. Манжета може, як і раніше, кріпитися до стіни, через яку проходить труба. Альтернативно або додатково запропоновані два переважні варіанти виконання стінового або стельового ущільнення. У першому варіанті виконання пластмасова труба проходить через стелю або стіну понад прямою стіною, яка примикає до стінового ущільнення. У цьому випадку манжету кріплять з двох сторін до прилеглої прямої стіни (або стелі). Як варіант, стінове або стельове ущільнення розташовують в безпосередній близькості від двох прилеглих стін або стель. Такий спосіб використовують у випадку, якщо дві бокові стіни стикаються одна з одною, наприклад, під кутом 90° і у цьому 5 92144 6 місці пластмасова труба проходить через стелю. У фіг. 6 - аксонометричне зображення кріпильноцьому випадку манжету кріплять, переважно, з го елемента для виконаного згідно з винаходом двох сторін труби відповідно до кожної стіни або протипожежного хомута; стелі, які стикаються одна з одною під кутом. фіг. 7 - аксонометричне зображення наступноУ разі пожежі манжета забезпечує розширення го прикладу виконання винаходу; та протипожежного матеріалу, в основному, виключфіг. 8 - аксонометричне зображення ще одного но усередину. Для цього манжета повинна бути прикладу виконання винаходу. розташована так, щоб вона могла витримувати На фіг. 1 зображено стінове ущільнення, де відповідні зусилля. Тому манжету кріплять до стіни пластмасова труба 1 проходить крізь стіну 2. На і/або стелі за допомогою гвинтового з'єднання. пластмасову трубу 1 надіта протипожежна манжеВ удосконаленому варіанті здійснення винахота 3, яка містить стрічку 4 з протипожежного матеду пропонується, що стінове або стельове ущільріалу та манжету 5 для фіксації стрічки з протипонення містить принаймні один кріпильний елемент, жежного матеріалу на пластмасовій трубі 1. який для закріплення манжети на стіні і/або стелі Манжета за допомогою гвинтового з'єднання 6 відходить від манжети під кутом в її подовжньому кріпиться до стіни і на стіні. напрямку. Кріпильний елемент призначений для У разі пожежі, як це показано на фіг. 1, стрічка закріплення манжети на стіні і/або стелі. Він може 4 з протипожежного матеріалу розширюється і мати, наприклад, один або декілька отворів для закриває трубу 1. Завдяки манжеті 5 розширення одного або кількох гвинтів. протипожежного матеріалу відбувається виключно Доцільним є те, що кріпильний елемент з'єду напрямку пластмасової труби 1. нують з манжетою з можливістю їх роз'єднання. На фіг. 2 представлено протипожежний манМанжета може мати, наприклад, гнізда, розташожетний хомут, виконаний згідно з винаходом. Провані у її подовжньому напрямку, причому кріпильтипожежний манжетний хомут, який складається з ний елемент входить в зчеплення з цими гніздами. манжети 5 та протипожежної стрічки 4 (див. фіг. 1), Крім того, винахід вирішується за рахунок вискручений у картонній коробці, з якої він може використання типового протипожежного хомута, тягатися і відрізатися на потрібну довжину. який, згідно з винаходом, виконаний так, що він в На фіг. 3 зображено перший приклад виконанзмонтованому стані охоплює пластмасову трубу ня стінового або стельового ущільнення. Винахід лише частково. Доцільним є те, що манжету кріпзабезпечує проходження пластмасової труби 1 в лять принаймні до однієї стіни і/або стелі, яка стибезпосередній близькості від двох стін 8, 9, які кається зі стіною або стелею з отвором. стикаються одна з одною. Протипожежний хомут має принаймні один На фіг. 4 зображено другий приклад виконання кріпильний елемент, який для закріплення манжестінового або стельового ущільнення. Тут пластти на стіні і/або стелі відходить від манжети під масова труба 1 розташована не в куті між двома кутом в її подовжньому напрямку. Додатково або стінами, як це показано на фіг. 3, а на прямій стіні як варіант протипожежний хомут може кріпитися 15. Виконаний згідно з винаходом протипожежний до стелі або стіни з прохідним отвором. хомут 10 охоплює пластмасову трубу 1 під кутом Кріпильний елемент з'єднаний з манжетою, близько 180°. переважно, з можливістю їх роз'єднання. Для цьоНа фіг. 5 зображено частину виконаного згідно го манжета має гнізда, розташовані в її подовжз винаходом протипожежного хомута 10. Протипоньому напрямку, причому кріпильний елемент можежний хомут 10 має стрічку 4 з протипожежного же входити в зчеплення з цими гніздами. Такого матеріалу та манжету 5 для фіксації стрічки з протипу конструкція забезпечує можливість варіативтипожежного матеріалу на пластмасовій трубі. ного застосування протипожежного хомута, а саме Манжета містить окремі сегменти 16, рухомим тоді, коли хомути мають різну довжину або їх довчином з'єднані між собою в місцях перегину 17. По жина може змінюватися. В залежності від потреби, цим місцям перегину 17 може здійснюватися розкріпильні елементи вводяться в зчеплення з відрізання протипожежного хомута 10. повідними гніздами, після чого здійснюється закріМанжета 5 охоплює стрічку 4 по боках. На одплення протипожежного хомута на стіні і/або стелі. накових відстанях одна від одної передбачені плаПереважний варіант здійснення винаходу постинки 18, які можуть відкидатися уверх для закріяснюється більш детально за допомогою наступплення протипожежного хомута 10. При відкиданні них креслень: пластинок 18 на 180° можливим стає кріплення фіг. 1 - схематичне зображення в розрізі звивиконаного згідно з винаходом протипожежного чайного стінового або стельового ущільнення; хомута як показано на фіг. 1. Для цього в пластинфіг. 2 - приклад виконання протипожежного ках 18 передбачені отвори 19, через які може прохомута згідно з винаходом; ходити, наприклад, гвинт (на кресленні не показафіг. 3 - схематичне зображення перерізу щодо ний). першого способу розташування виконаного згідно Протипожежний хомут 10, крім того, має гнізда з винаходом протипожежного хомута; 20, призначені для сприймання кріпильних елемефіг. 4 - схематичне зображення перерізу щодо нтів, як вони, наприклад, показані на фіг. 6. другого способу розташування виконаного згідно з На фіг. 6 показано кріпильний елемент 21, винаходом протипожежного хомута; який служить для прикріплення протипожежного фіг. 5 - аксонометричне зображення виконанохомута до стіни або стелі. Кріпильний елемент 21 го згідно з винаходом протипожежного хомута; містить зубці 22, які входять в зчеплення з гніздами 20 (див. фіг. 5) манжети. З однієї сторони кріпильний елемент 21 обладнаний буртиком 23, 7 92144 8 який запобігає пересуванню протипожежного хобільшій мірі уздовж подовжнього напрямку протимута по пластмасовій трубі, з іншої - буртиком 24 з пожежного хомута 10. Завдяки цьому можливим отвором 25 для закріплення протипожежного хостає кріплення протипожежного хомута 10 так, як мута на стіні або стелі. це показано на фіг. 3 і 4. Оскільки повинні бути На фіг. 7 зображено протипожежний хомут 10 використані вставні кріпильні елементи 21, 26, 27, у положенні, коли він охоплює (не показану на то вони, альтернативно до зазначеної орієнтації кресленні) пластмасову трубу. При цьому протигнізд 20, можуть бути зорієнтовані в подовжньому пожежний хомут 10 охоплює (не показану на креснапрямку відповідного протипожежного хомута 10 ленні) пластмасову трубу не повністю, а лише часі/або відповідної манжети 5. Завдяки цьому досятково. гається оптимальна передача зусилля. На фіг. 7 з лівого боку креслення зображено Перелік позицій вставлений в гнізда 20 кріпильний елемент 21.3 1 - пластмасова труба правого боку креслення в зчепленні з гніздами 20 2 - стіна знаходиться альтернативний кріпильний елемент 3 - протипожежна манжета 26. Кріпильний елемент 26 має лише один верхній 4 - стрічка з протипожежного матеріалу і один нижній зубець для зчеплення з відповідним 5 - манжета гніздом 20. 6 - гвинтове з'єднання На фіг. 8 зображено виконане згідно з винахо7 - картонна коробка дом стінове або стельове ущільнення з двома по8 - стіна слідовно розташованими протипожежними хому9 - стіна тами 10, які (частково) охоплюють пластмасову 10 - протипожежний хомут трубу 1. Обидва протипожежні хомути 10 поєднані 11 - гвинтове з'єднання між собою за допомогою кріпильних елементів 27, 12 - гвинтове з'єднання які взагалі вісьмома зубцями 28 входять в зчеп13 - кріпильний елемент лення з відповідними гніздами 20 обох манжет 5. 14 - кріпильний елемент Більш детальне виконання кріпильних елементів 15 - стіна 27 описано нижче. 16 - сегменти В зображеному на фіг. 8 прикладі виконання 17 - місце перегину винаходу протипожежні хомути 10 закріплені в 18 - пластинка місці проходження пластмасової труби 1 через 19 - отвір стіну або стелю. Альтернативно або додатково в 20 - гніздо удосконаленому варіанті винаходу може бути пе21 - кріпильний елемент редбачено, що протипожежний хомут або проти22 - зубець пожежні хомути 10 кріпиться/кріпляться принаймні 23 - буртик до однієї стіни і/або стелі, прилеглої до стіни або 24 - буртик стелі з отвором. Для цього кріпильні елементи 27 25 - отвір можуть бути обладнані (не показаними) буртиками 26 - кріпильний елемент для закріплення на стіні або стелі, розташованими 27 - кріпильний елемент не поперек (як це зображено на фіг. 7 або 8), а в 28 – зубець 9 92144 10 11 92144 12 13 92144 14 15 Комп’ютерна верстка І. Скворцова 92144 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
