Розподільний пристрій вищої напруги трансформаторної підстанції

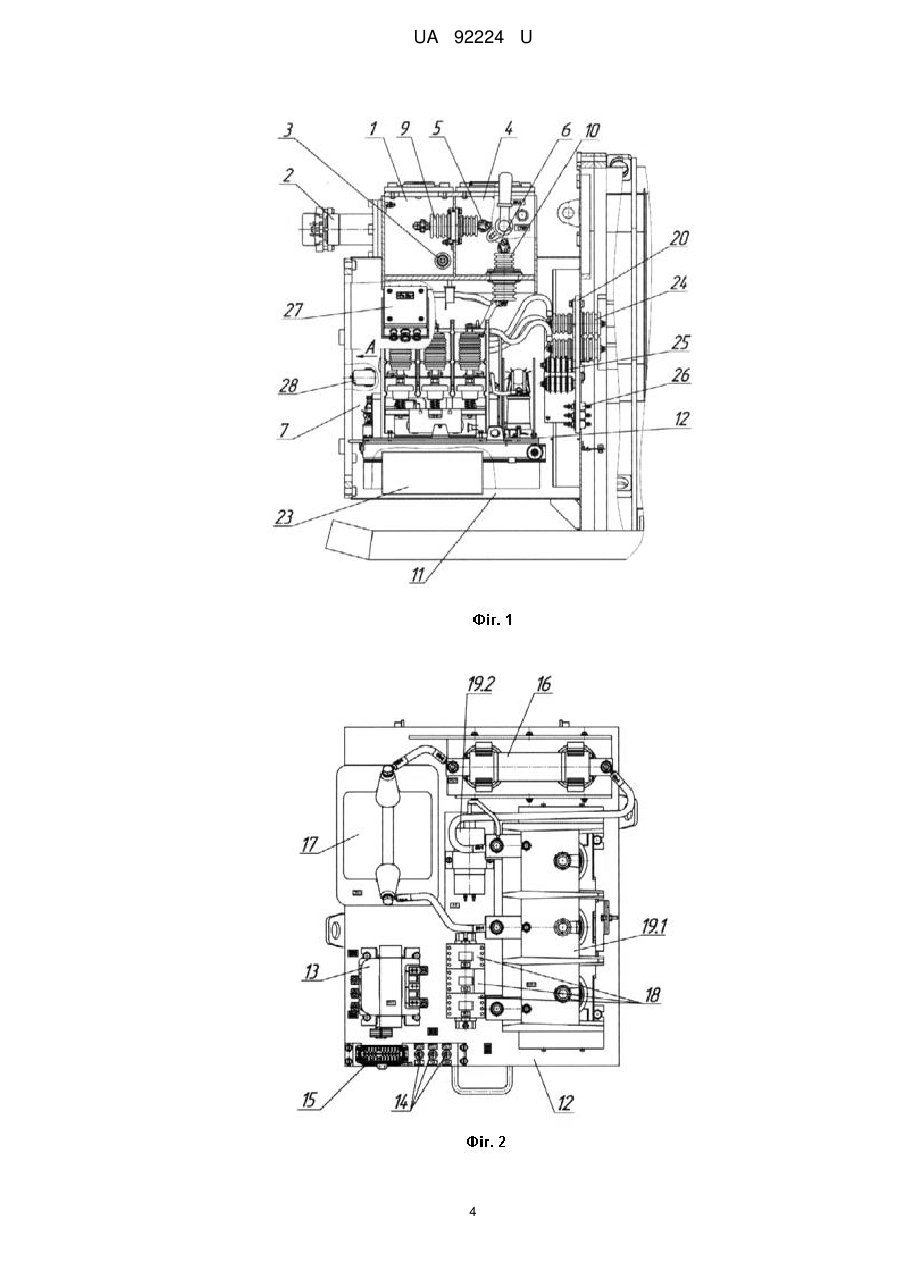

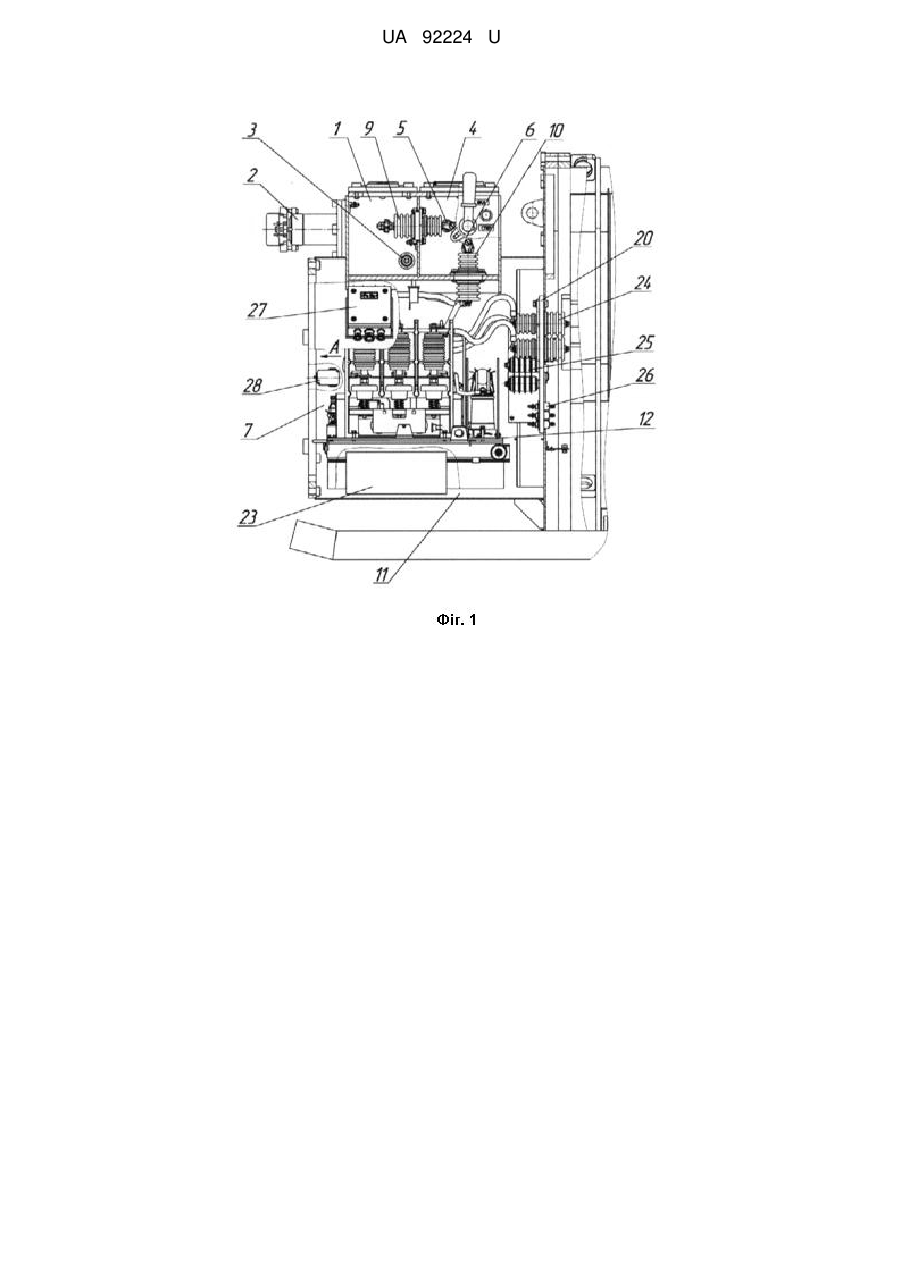

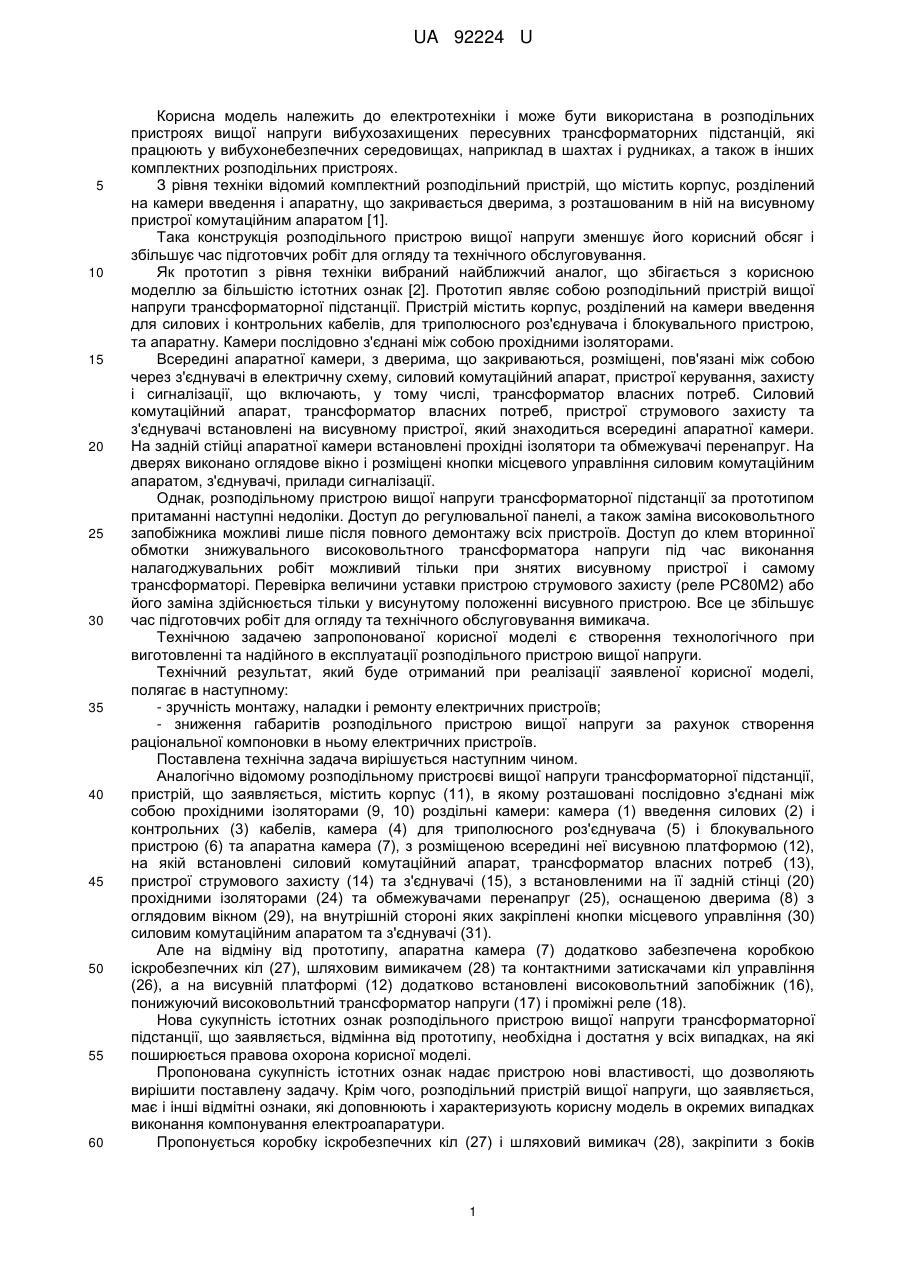

Реферат: UA 92224 U UA 92224 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електротехніки і може бути використана в розподільних пристроях вищої напруги вибухозахищених пересувних трансформаторних підстанцій, які працюють у вибухонебезпечних середовищах, наприклад в шахтах і рудниках, а також в інших комплектних розподільних пристроях. З рівня техніки відомий комплектний розподільний пристрій, що містить корпус, розділений на камери введення і апаратну, що закривається дверима, з розташованим в ній на висувному пристрої комутаційним апаратом [1]. Така конструкція розподільного пристрою вищої напруги зменшує його корисний обсяг і збільшує час підготовчих робіт для огляду та технічного обслуговування. Як прототип з рівня техніки вибраний найближчий аналог, що збігається з корисною моделлю за більшістю істотних ознак [2]. Прототип являє собою розподільний пристрій вищої напруги трансформаторної підстанції. Пристрій містить корпус, розділений на камери введення для силових і контрольних кабелів, для триполюсного роз'єднувача і блокувального пристрою, та апаратну. Камери послідовно з'єднані між собою прохідними ізоляторами. Всередині апаратної камери, з дверима, що закриваються, розміщені, пов'язані між собою через з'єднувачі в електричну схему, силовий комутаційний апарат, пристрої керування, захисту і сигналізації, що включають, у тому числі, трансформатор власних потреб. Силовий комутаційний апарат, трансформатор власних потреб, пристрої струмового захисту та з'єднувачі встановлені на висувному пристрої, який знаходиться всередині апаратної камери. На задній стійці апаратної камери встановлені прохідні ізолятори та обмежувачі перенапруг. На дверях виконано оглядове вікно і розміщені кнопки місцевого управління силовим комутаційним апаратом, з'єднувачі, прилади сигналізації. Однак, розподільному пристрою вищої напруги трансформаторної підстанції за прототипом притаманні наступні недоліки. Доступ до регулювальної панелі, а також заміна високовольтного запобіжника можливі лише після повного демонтажу всіх пристроїв. Доступ до клем вторинної обмотки знижувального високовольтного трансформатора напруги під час виконання налагоджувальних робіт можливий тільки при знятих висувному пристрої і самому трансформаторі. Перевірка величини уставки пристрою струмового захисту (реле РС80М2) або його заміна здійснюється тільки у висунутому положенні висувного пристрою. Все це збільшує час підготовчих робіт для огляду та технічного обслуговування вимикача. Технічною задачею запропонованої корисної моделі є створення технологічного при виготовленні та надійного в експлуатації розподільного пристрою вищої напруги. Технічний результат, який буде отриманий при реалізації заявленої корисної моделі, полягає в наступному: - зручність монтажу, наладки і ремонту електричних пристроїв; - зниження габаритів розподільного пристрою вищої напруги за рахунок створення раціональної компоновки в ньому електричних пристроїв. Поставлена технічна задача вирішується наступним чином. Аналогічно відомому розподільному пристроєві вищої напруги трансформаторної підстанції, пристрій, що заявляється, містить корпус (11), в якому розташовані послідовно з'єднані між собою прохідними ізоляторами (9, 10) роздільні камери: камера (1) введення силових (2) і контрольних (3) кабелів, камера (4) для триполюсного роз'єднувача (5) і блокувального пристрою (6) та апаратна камера (7), з розміщеною всередині неї висувною платформою (12), на якій встановлені силовий комутаційний апарат, трансформатор власних потреб (13), пристрої струмового захисту (14) та з'єднувачі (15), з встановленими на її задній стінці (20) прохідними ізоляторами (24) та обмежувачами перенапруг (25), оснащеною дверима (8) з оглядовим вікном (29), на внутрішній стороні яких закріплені кнопки місцевого управління (30) силовим комутаційним апаратом та з'єднувачі (31). Але на відміну від прототипу, апаратна камера (7) додатково забезпечена коробкою іскробезпечних кіл (27), шляховим вимикачем (28) та контактними затискачами кіл управління (26), а на висувній платформі (12) додатково встановлені високовольтний запобіжник (16), понижуючий високовольтний трансформатор напруги (17) і проміжні реле (18). Нова сукупність істотних ознак розподільного пристрою вищої напруги трансформаторної підстанції, що заявляється, відмінна від прототипу, необхідна і достатня у всіх випадках, на які поширюється правова охорона корисної моделі. Пропонована сукупність істотних ознак надає пристрою нові властивості, що дозволяють вирішити поставлену задачу. Крім чого, розподільний пристрій вищої напруги, що заявляється, має і інші відмітні ознаки, які доповнюють і характеризують корисну модель в окремих випадках виконання компонування електроапаратури. Пропонується коробку іскробезпечних кіл (27) і шляховий вимикач (28), закріпити з боків 1 UA 92224 U 5 10 15 20 25 30 35 40 45 50 55 60 апаратної камери (7), а контактні затискачі кіл управління (26), на її задній стінці (20). Пропонується як комутаційний апарат використати високовольтний вакуумний контактор (10.1) і пристрій для контролю зварювання контактів (19.2). Пропонується також на висувній платформі (12) додатково встановити блок дистанційного управління (21), а як комутаційний апарат використати елегазовий контактор з датчиком контролю тиску елегаза (19.3). Крім того, пропонується на дверях (8) додатково встановити кнопки навігації (22) по меню блоків управління і блок (33) діагностики, захисту і управління, що містить також засоби контролю блокувань, моніторингу, засоби інформації, модуль зв'язку і блок іскрозахисту виходу лінії зв'язку. Як варіант, пропонується під висувною платформою розташувати ящик з запчастинами (23). Корисна модель пояснюється прикладом виконання, який не є єдино можливим, але наочно демонструє можливість досягнення технічного результату, що заявляється, за умови використання нової сукупності суттєвих ознак. Здійснення технічного рішення пояснюється кресленнями. Фігура 1 - загальний вигляд розподільного пристрою вищої напруги; Фігура 2 - вигляд на висувну платформу (12) з високовольтним вакуумним контактором як комутаційним апаратом; Фігура 3 - вигляд на висувну платформу з елегазовим контактором як комутаційним апаратом; Фігура 4 - вигляд А внутрішньої сторони дверей апаратної камери. 1 - камера введення силових (2) і контрольних (3) кабелів; 2 - силові кабелі; 3 - контрольні кабелі; 4 - камера для триполюсні роз'єднувача (5) і блокувального пристрою (6); 5 - триполюсний роз'єднувач; 6 - блокувальний пристрій; 7 - апаратна камера; 8 - двері; 9, 10 - прохідні ізолятори; 11 - корпус розподільного пристрою вищої напруги; 12 - висувна платформа; 13 - трансформатор власних потреб; 14 - пристрої струмового захисту; 15 - з'єднувачі; 16 - високовольтний запобіжник; 17 - понижуючий високовольтний трансформатор напруги; 18 - проміжні реле; 19.1 - високовольтний вакуумний контактор; 19.2 - пристрій для контролю зварювання контактів; 19.3 - елегазовий контактор з датчиком контролю тиску елегаза; 20 - задня стінка апаратної камери (7); 21 - блок дистанційного управління; 22 - кнопки навігації; 23 - ящик з запчастинами; 24 - прохідні ізолятори; 25 - обмежувачі перенапруг; 26 - контактні затиски кіл управління; 27 - коробка іскробезпечних кіл; 28 - шляховий вимикач; 29 - оглядове вікно; 30 - кнопки місцевого управління силовим комутаційним апаратом; 31 - з'єднувачі; 32 - кнопка зводу; 33 - блок діагностики, захисту та управління. Корпус (11) розподільного пристрою вищої напруги трансформаторної підстанції розділений на три камери (фіг. 1). В камері (1) виконані ввідні пристрої для силових (2) і контрольних (3) кабелів. В камері (4) розміщені триполюсний роз'єднувач (5) і блокувальний пристрій (6). Апаратна камера (7) виконана з дверима (8), що закриваються (фіг. 4). Камери послідовно з'єднані між собою. Камера (1) з'єднана прохідними ізоляторами (9) з камерою (4), яка в свою 2 UA 92224 U 5 10 15 20 25 чергу з'єднана прохідними ізоляторами (10) з апаратної камерою (7). У нижній частині апаратної камери (7) розташована висувна платформа (12) (фіг. 2 і фіг. 3), на якій розміщені трансформатор власних погреб (13); пристрої струмового захисту (14); з'єднувачі (15); високовольтний запобіжник (16); понижуючий високовольтний трансформатор напруги (17) і проміжні реле (18). Як силовий комутаційний апарат на висувній платформі (12) може бути встановлений високовольтний вакуумний контактор (19.1) і пристрій (19.2) для контролю зварювання контактів (фіг. 2). Також ЯК СИЛОВИЙ комутаційний апарат може бути застосований елегазовий контактор (19.3) з датчиком контролю тиску елегазу (фіг. 3). Додатково при цьому варіанті на висувній платформі (12) встановлений блок дистанційного управління (21). Під висувною платформою (12) розташований ящик з запчастинами (23). На задній стінці (20) апаратної камери (7) встановлені прохідні ізолятори (24), обмежувачі перенапруг (25) і контактні затискачі кіл управління (26). По боках апаратної камери (7) закріплені коробка (27) іскробезпечних кіл і шляховий вимикач (28). На дверях (8) виконане оглядове вікно (29) і розміщені кнопки (30) місцевого управління силовим комутаційним апаратом;з'єднувачі (31); кнопка (32) зводу; блок (33) діагностики, захисту і управління із засобами контролю, блокувань, моніторингу, засобами інформації, пристроїв сигналізації та кнопки (22) навігації по меню блоків управління. Всі вказані вище пристрої, як силові, так і пристрої керування, захисту і сигналізації, пов'язані між собою через з'єднувачі (15) і (31) в електричну схему. Висувна платформа (12) може займати відносно корпусу (11) робоче положення і ремонтне. В ремонтному положенні висувна платформа (12) висунута з апаратної камери (7) і встановлені на ній пристрої можуть бути піддані огляду і ремонту. Пропонований розподільний пристрій вищої напруги трансформаторної підстанції може бути виготовлений в промислових умовах. Джерела інформації: 1. Патент РФ на винахід № 2264680, кл. Н02В 13/00, опубл. 20.11. 2005. 2. Подстанция трансформаторная комплектная взрывобезопасная передвижная типа ТВКП1000/6-1,20/0,69-УХЛ5-1. Руководство по эксплуатации ПИЖЦ.674834.006РЭ – 2011 г. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 55 60 1. Розподільний пристрій вищої напруги трансформаторної підстанції, що містить корпус (11), в якому розташовані послідовно з'єднані між собою прохідними ізоляторами (9, 10) роздільні камери: камера (1) введення силових (2) і контрольних (3) кабелів, камера (4) для триполюсного роз'єднувача (5) і блокувального пристрою (6) та апаратна камера (7), з розміщеною всередині неї висувною платформою (12), на якій встановлені силовий комутаційний апарат, трансформатор власних потреб (13), пристрої струмового захисту (14) та з'єднувачі (15), з встановленими на її задній стінці (20) прохідними ізоляторами (24) та обмежувачами перенапруг (25), оснащеною дверима (8) з оглядовим вікном (29), на внутрішній стороні яких закріплені кнопки місцевого управління (30) силовим комутаційним апаратом та з'єднувачі (31), який відрізняється тим, що апаратна камера (7) додатково забезпечена коробкою іскробезпечних кіл (27), шляховим вимикачем (28), і контактними затискачами кіл управління (26), а на висувній платформі (12) додатково встановлені високовольтний запобіжник (16), понижуючий високовольтний трансформатор напруги (17) і проміжні реле (18). 2. Розподільний пристрій вищої напруги трансформаторної підстанції за п. 1, який відрізняється тим, що коробка іскробезпечних кіл (27) і шляховий вимикач (28) закріплені з боків апаратної камери (7), а контактні затискачі кіл управління (26) закріплені на її задній стінці (20). 3. Розподільний пристрій вищої напруги трансформаторної підстанції за п. 1, який відрізняється тим, що як комутаційний апарат використані високовольтний вакуумний контактор (19.1) і пристрій для контролю зварювання контактів (19.2). 4. Розподільний пристрій вищої напруги трансформаторної підстанції за п. 1, який відрізняється тим, що на висувній платформі (12) додатково встановлений блок дистанційного управління (21), а як комутаційний апарат використаний елегазовий контактор з датчиком контролю тиску елегаза (19.3). 5. Розподільний пристрій вищої напруги трансформаторної підстанції за одним з пп. 1, 2 або 3, який відрізняється тим, що на дверях (8) додатково встановлені блок (33) діагностики, захисту і управління, що містить кнопку зводу (32) та кнопки навігації (22). 6. Розподільний пристрій вищої напруги трансформаторної підстанції за одним з пп. 1, 2, 3 або 4, який відрізняється тим, що під висувною платформою (12) розташований ящик з запчастинами (23). 3 UA 92224 U 4 UA 92224 U 5 UA 92224 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
