Теплоізолююча панель

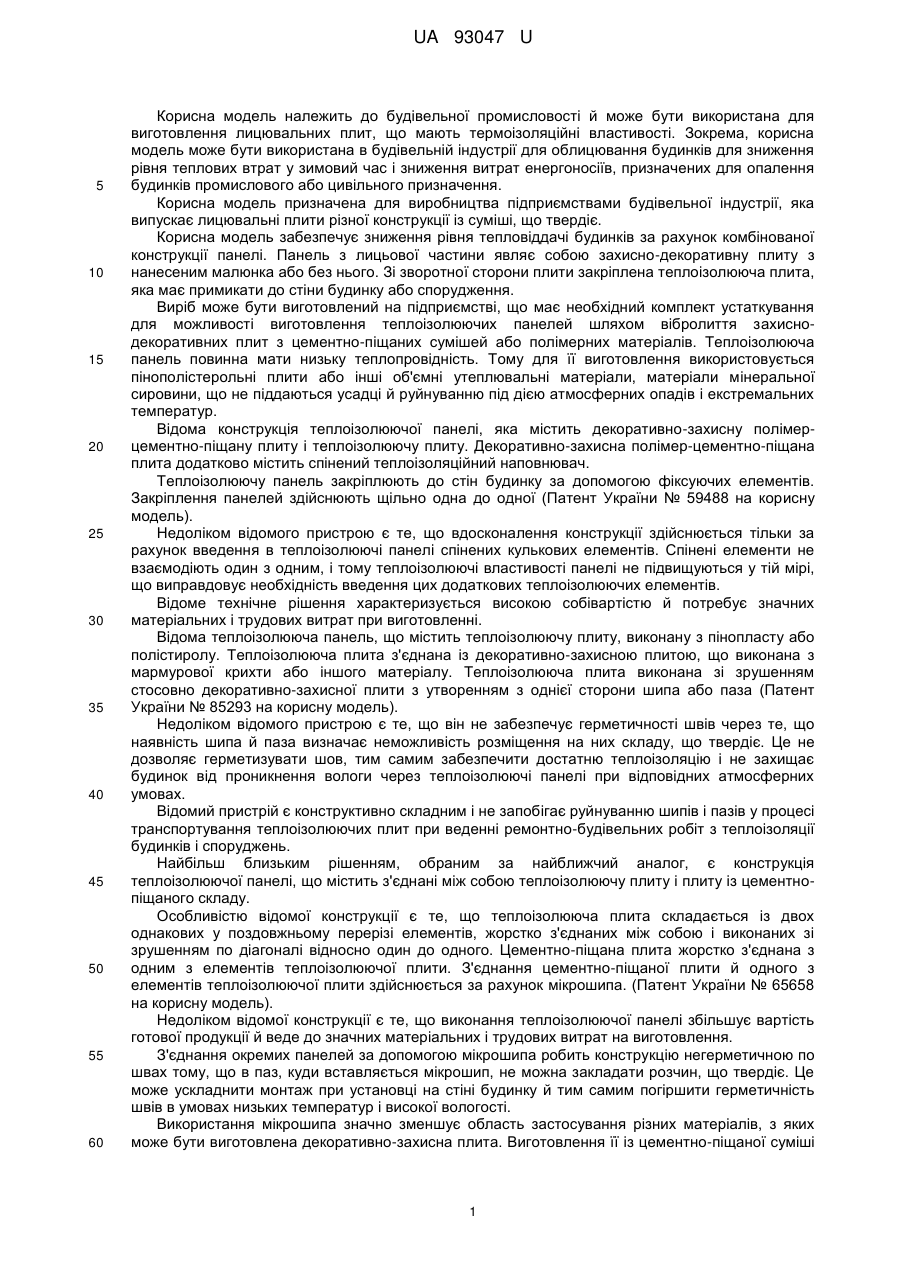

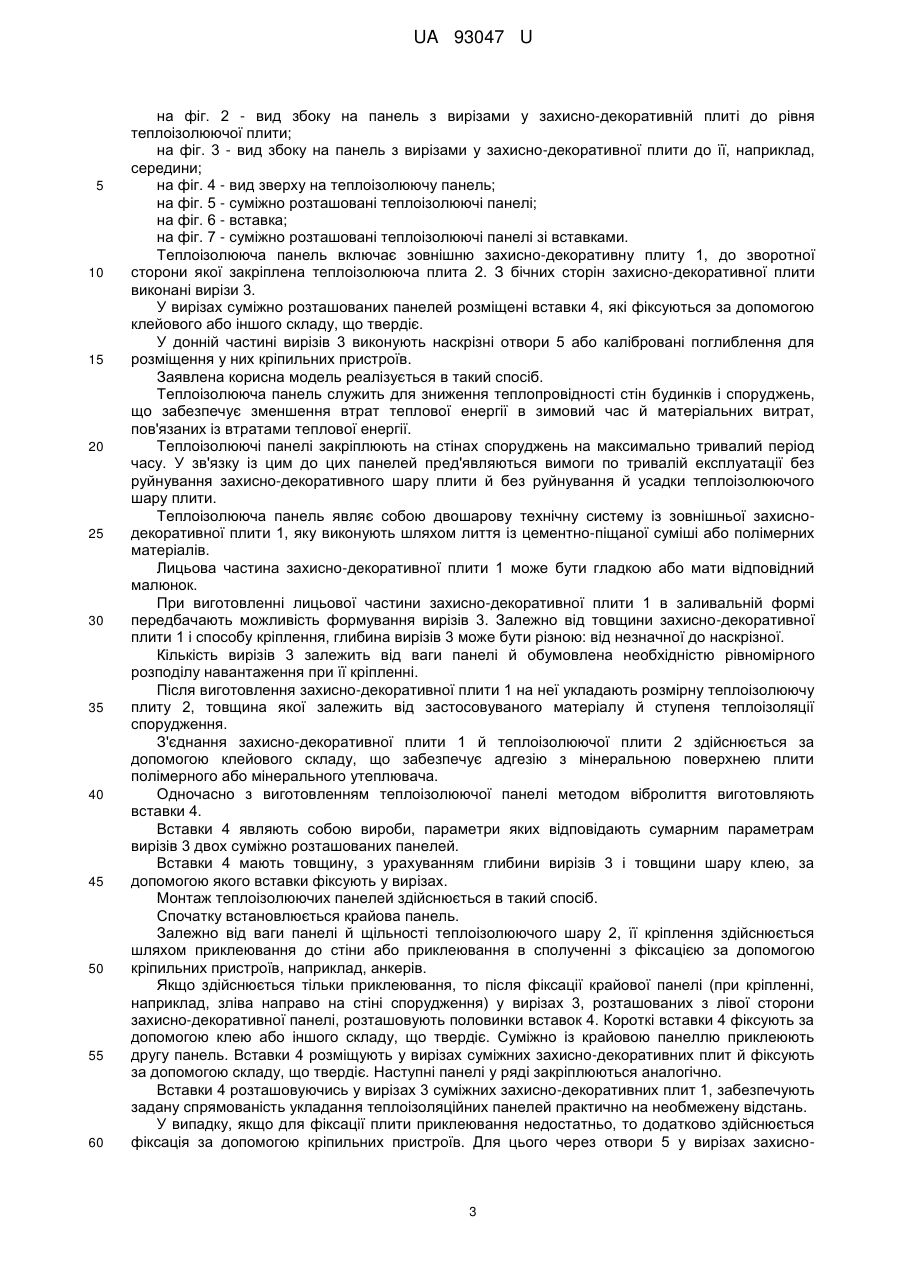

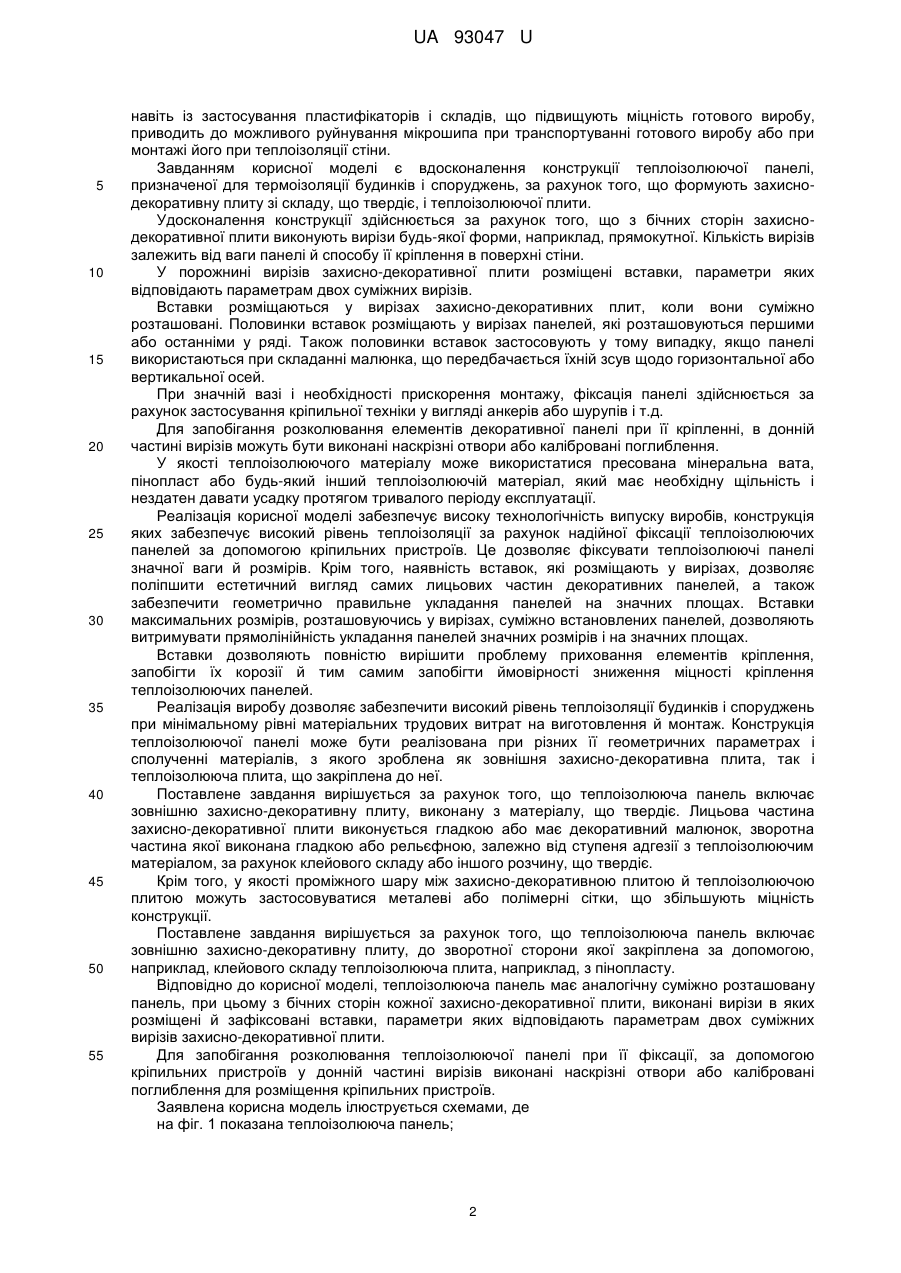

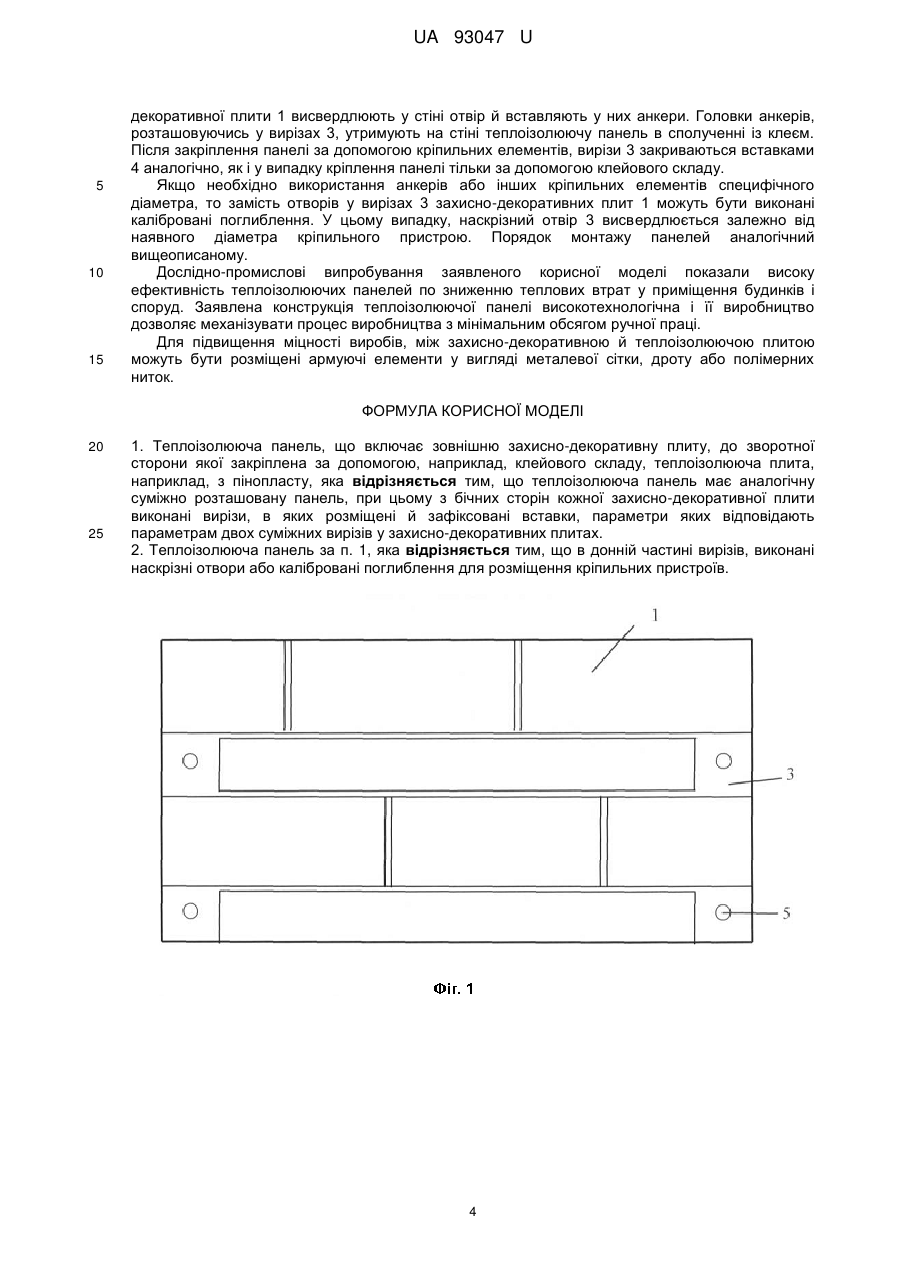

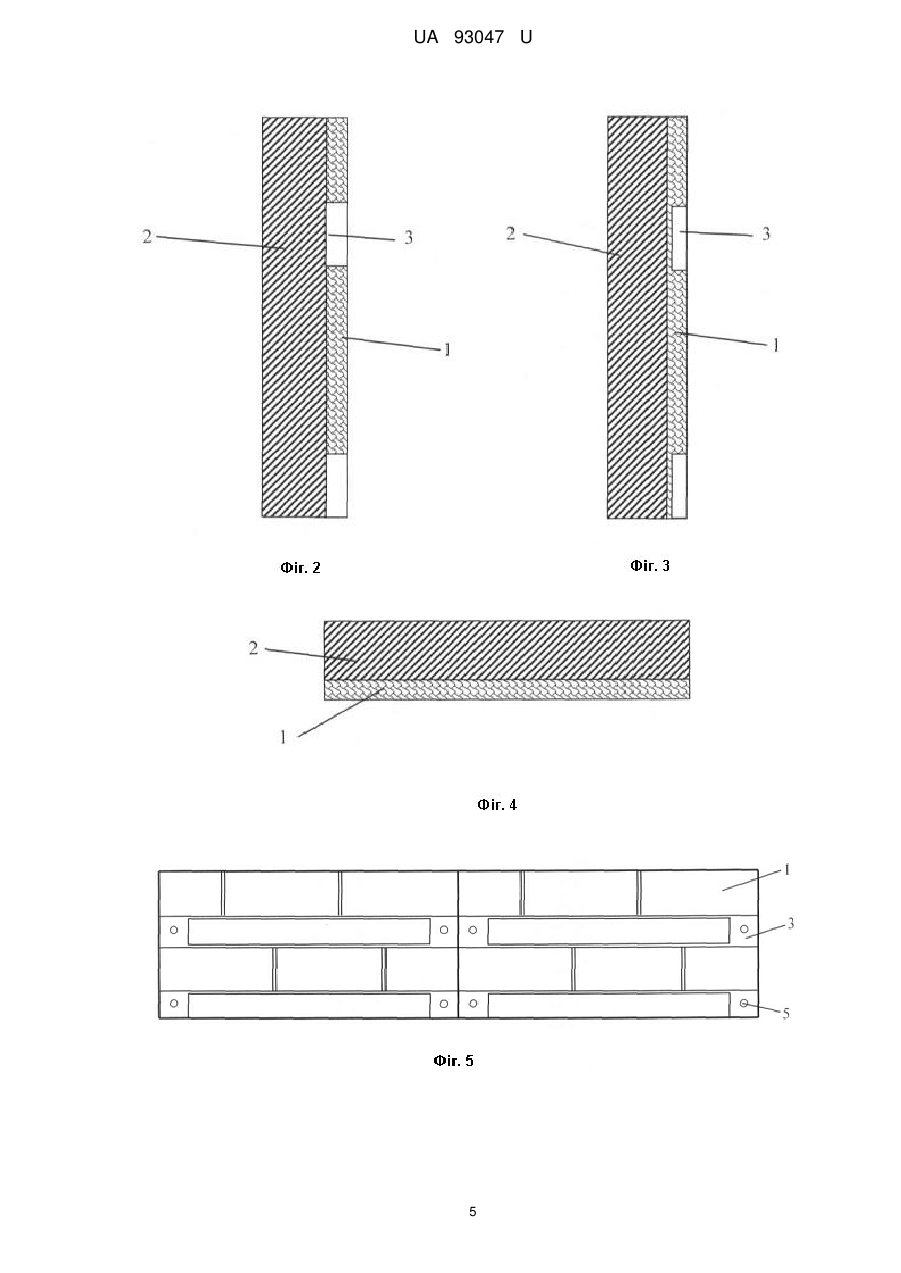

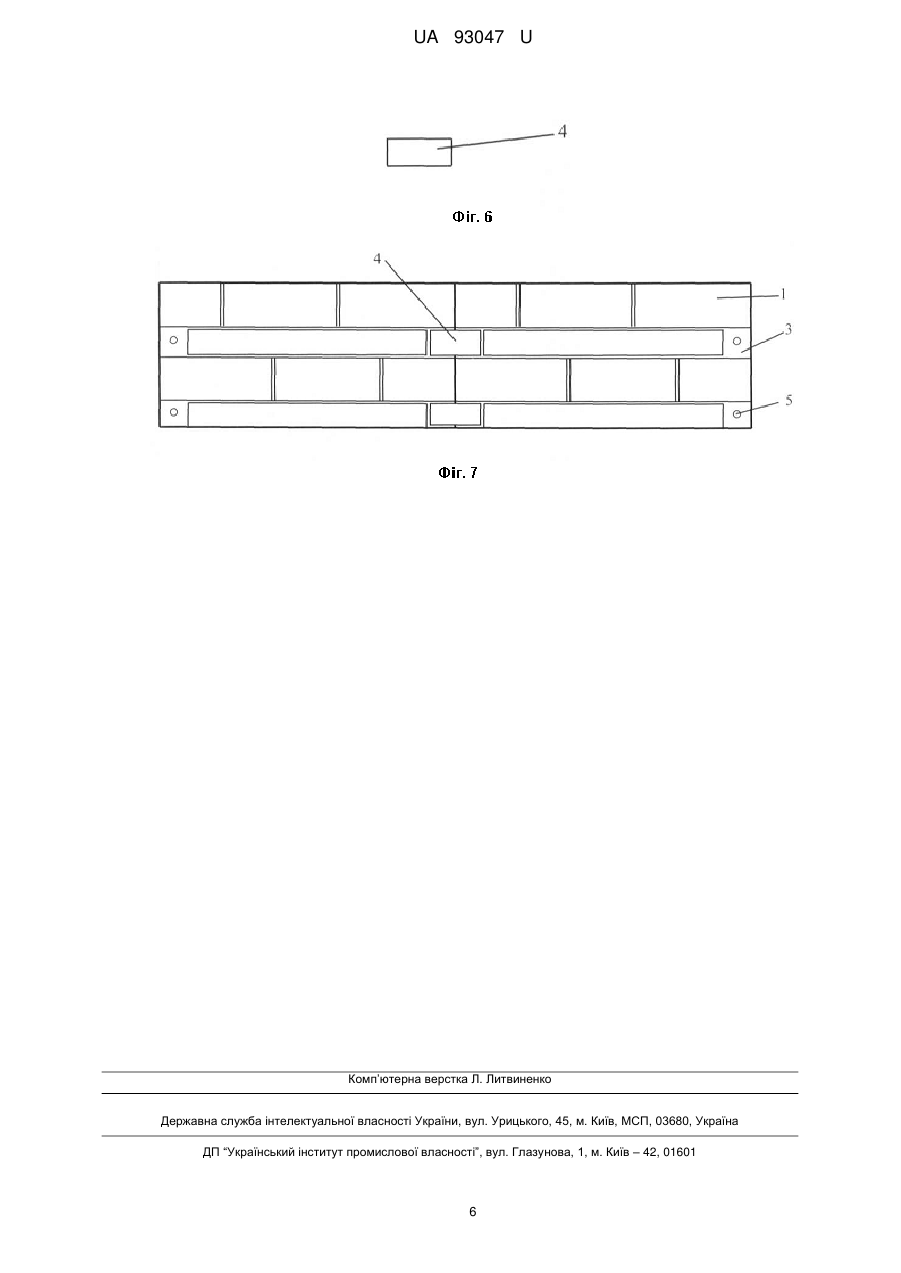

Реферат: Теплоізолююча панель включає зовнішню захисно-декоративну плиту, до зворотної сторони якої закріплена теплоізолююча плита, наприклад, з пінопласту. Теплоізолююча панель має аналогічну суміжно розташовану панель. З бічних сторін кожної захисно-декоративної плити виконані вирізи, в яких розміщені й зафіксовані вставки, параметри яких відповідають параметрам двох суміжних вирізів у захисно-декоративних плитах. UA 93047 U (12) UA 93047 U UA 93047 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельної промисловості й може бути використана для виготовлення лицювальних плит, що мають термоізоляційні властивості. Зокрема, корисна модель може бути використана в будівельній індустрії для облицювання будинків для зниження рівня теплових втрат у зимовий час і зниження витрат енергоносіїв, призначених для опалення будинків промислового або цивільного призначення. Корисна модель призначена для виробництва підприємствами будівельної індустрії, яка випускає лицювальні плити різної конструкції із суміші, що твердіє. Корисна модель забезпечує зниження рівня тепловіддачі будинків за рахунок комбінованої конструкції панелі. Панель з лицьової частини являє собою захисно-декоративну плиту з нанесеним малюнка або без нього. Зі зворотної сторони плити закріплена теплоізолююча плита, яка має примикати до стіни будинку або спорудження. Виріб може бути виготовлений на підприємстві, що має необхідний комплект устаткування для можливості виготовлення теплоізолюючих панелей шляхом вібролиття захиснодекоративних плит з цементно-піщаних сумішей або полімерних матеріалів. Теплоізолююча панель повинна мати низьку теплопровідність. Тому для її виготовлення використовується пінополістерольні плити або інші об'ємні утеплювальні матеріали, матеріали мінеральної сировини, що не піддаються усадці й руйнуванню під дією атмосферних опадів і екстремальних температур. Відома конструкція теплоізолюючої панелі, яка містить декоративно-захисну полімерцементно-піщану плиту і теплоізолюючу плиту. Декоративно-захисна полімер-цементно-піщана плита додатково містить спінений теплоізоляційний наповнювач. Теплоізолюючу панель закріплюють до стін будинку за допомогою фіксуючих елементів. Закріплення панелей здійснюють щільно одна до одної (Патент України № 59488 на корисну модель). Недоліком відомого пристрою є те, що вдосконалення конструкції здійснюється тільки за рахунок введення в теплоізолюючі панелі спінених кулькових елементів. Спінені елементи не взаємодіють один з одним, і тому теплоізолюючі властивості панелі не підвищуються у тій мірі, що виправдовує необхідність введення цих додаткових теплоізолюючих елементів. Відоме технічне рішення характеризується високою собівартістю й потребує значних матеріальних і трудових витрат при виготовленні. Відома теплоізолююча панель, що містить теплоізолюючу плиту, виконану з пінопласту або полістиролу. Теплоізолююча плита з'єднана із декоративно-захисною плитою, що виконана з мармурової крихти або іншого матеріалу. Теплоізолююча плита виконана зі зрушенням стосовно декоративно-захисної плити з утворенням з однієї сторони шипа або паза (Патент України № 85293 на корисну модель). Недоліком відомого пристрою є те, що він не забезпечує герметичності швів через те, що наявність шипа й паза визначає неможливість розміщення на них складу, що твердіє. Це не дозволяє герметизувати шов, тим самим забезпечити достатню теплоізоляцію і не захищає будинок від проникнення вологи через теплоізолюючі панелі при відповідних атмосферних умовах. Відомий пристрій є конструктивно складним і не запобігає руйнуванню шипів і пазів у процесі транспортування теплоізолюючих плит при веденні ремонтно-будівельних робіт з теплоізоляції будинків і споруджень. Найбільш близьким рішенням, обраним за найближчий аналог, є конструкція теплоізолюючої панелі, що містить з'єднані між собою теплоізолюючу плиту і плиту із цементнопіщаного складу. Особливістю відомої конструкції є те, що теплоізолююча плита складається із двох однакових у поздовжньому перерізі елементів, жорстко з'єднаних між собою і виконаних зі зрушенням по діагоналі відносно один до одного. Цементно-піщана плита жорстко з'єднана з одним з елементів теплоізолюючої плити. З'єднання цементно-піщаної плити й одного з елементів теплоізолюючої плити здійснюється за рахунок мікрошипа. (Патент України № 65658 на корисну модель). Недоліком відомої конструкції є те, що виконання теплоізолюючої панелі збільшує вартість готової продукції й веде до значних матеріальних і трудових витрат на виготовлення. З'єднання окремих панелей за допомогою мікрошипа робить конструкцію негерметичною по швах тому, що в паз, куди вставляється мікрошип, не можна закладати розчин, що твердіє. Це може ускладнити монтаж при установці на стіні будинку й тим самим погіршити герметичність швів в умовах низьких температур і високої вологості. Використання мікрошипа значно зменшує область застосування різних матеріалів, з яких може бути виготовлена декоративно-захисна плита. Виготовлення її із цементно-піщаної суміші 1 UA 93047 U 5 10 15 20 25 30 35 40 45 50 55 навіть із застосування пластифікаторів і складів, що підвищують міцність готового виробу, приводить до можливого руйнування мікрошипа при транспортуванні готового виробу або при монтажі його при теплоізоляції стіни. Завданням корисної моделі є вдосконалення конструкції теплоізолюючої панелі, призначеної для термоізоляції будинків і споруджень, за рахунок того, що формують захиснодекоративну плиту зі складу, що твердіє, і теплоізолюючої плити. Удосконалення конструкції здійснюється за рахунок того, що з бічних сторін захиснодекоративної плити виконують вирізи будь-якої форми, наприклад, прямокутної. Кількість вирізів залежить від ваги панелі й способу її кріплення в поверхні стіни. У порожнині вирізів захисно-декоративної плити розміщені вставки, параметри яких відповідають параметрам двох суміжних вирізів. Вставки розміщаються у вирізах захисно-декоративних плит, коли вони суміжно розташовані. Половинки вставок розміщають у вирізах панелей, які розташовуються першими або останніми у ряді. Також половинки вставок застосовують у тому випадку, якщо панелі використаються при складанні малюнка, що передбачається їхній зсув щодо горизонтальної або вертикальної осей. При значній вазі і необхідності прискорення монтажу, фіксація панелі здійснюється за рахунок застосування кріпильної техніки у вигляді анкерів або шурупів і т.д. Для запобігання розколювання елементів декоративної панелі при її кріпленні, в донній частині вирізів можуть бути виконані наскрізні отвори або калібровані поглиблення. У якості теплоізолюючого матеріалу може використатися пресована мінеральна вата, пінопласт або будь-який інший теплоізолюючій матеріал, який має необхідну щільність і нездатен давати усадку протягом тривалого періоду експлуатації. Реалізація корисної моделі забезпечує високу технологічність випуску виробів, конструкція яких забезпечує високий рівень теплоізоляції за рахунок надійної фіксації теплоізолюючих панелей за допомогою кріпильних пристроїв. Це дозволяє фіксувати теплоізолюючі панелі значної ваги й розмірів. Крім того, наявність вставок, які розміщають у вирізах, дозволяє поліпшити естетичний вигляд самих лицьових частин декоративних панелей, а також забезпечити геометрично правильне укладання панелей на значних площах. Вставки максимальних розмірів, розташовуючись у вирізах, суміжно встановлених панелей, дозволяють витримувати прямолінійність укладання панелей значних розмірів і на значних площах. Вставки дозволяють повністю вирішити проблему приховання елементів кріплення, запобігти їх корозії й тим самим запобігти ймовірності зниження міцності кріплення теплоізолюючих панелей. Реалізація виробу дозволяє забезпечити високий рівень теплоізоляції будинків і споруджень при мінімальному рівні матеріальних трудових витрат на виготовлення й монтаж. Конструкція теплоізолюючої панелі може бути реалізована при різних її геометричних параметрах і сполученні матеріалів, з якого зроблена як зовнішня захисно-декоративна плита, так і теплоізолююча плита, що закріплена до неї. Поставлене завдання вирішується за рахунок того, що теплоізолююча панель включає зовнішню захисно-декоративну плиту, виконану з матеріалу, що твердіє. Лицьова частина захисно-декоративної плити виконується гладкою або має декоративний малюнок, зворотна частина якої виконана гладкою або рельєфною, залежно від ступеня адгезії з теплоізолюючим матеріалом, за рахунок клейового складу або іншого розчину, що твердіє. Крім того, у якості проміжного шару між захисно-декоративною плитою й теплоізолюючою плитою можуть застосовуватися металеві або полімерні сітки, що збільшують міцність конструкції. Поставлене завдання вирішується за рахунок того, що теплоізолююча панель включає зовнішню захисно-декоративну плиту, до зворотної сторони якої закріплена за допомогою, наприклад, клейового складу теплоізолююча плита, наприклад, з пінопласту. Відповідно до корисної моделі, теплоізолююча панель має аналогічну суміжно розташовану панель, при цьому з бічних сторін кожної захисно-декоративної плити, виконані вирізи в яких розміщені й зафіксовані вставки, параметри яких відповідають параметрам двох суміжних вирізів захисно-декоративної плити. Для запобігання розколювання теплоізолюючої панелі при її фіксації, за допомогою кріпильних пристроїв у донній частині вирізів виконані наскрізні отвори або калібровані поглиблення для розміщення кріпильних пристроїв. Заявлена корисна модель ілюструється схемами, де на фіг. 1 показана теплоізолююча панель; 2 UA 93047 U 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 2 - вид збоку на панель з вирізами у захисно-декоративній плиті до рівня теплоізолюючої плити; на фіг. 3 - вид збоку на панель з вирізами у захисно-декоративної плити до її, наприклад, середини; на фіг. 4 - вид зверху на теплоізолюючу панель; на фіг. 5 - суміжно розташовані теплоізолюючі панелі; на фіг. 6 - вставка; на фіг. 7 - суміжно розташовані теплоізолюючі панелі зі вставками. Теплоізолююча панель включає зовнішню захисно-декоративну плиту 1, до зворотної сторони якої закріплена теплоізолююча плита 2. З бічних сторін захисно-декоративної плити виконані вирізи 3. У вирізах суміжно розташованих панелей розміщені вставки 4, які фіксуються за допомогою клейового або іншого складу, що твердіє. У донній частині вирізів 3 виконують наскрізні отвори 5 або калібровані поглиблення для розміщення у них кріпильних пристроїв. Заявлена корисна модель реалізується в такий спосіб. Теплоізолююча панель служить для зниження теплопровідності стін будинків і споруджень, що забезпечує зменшення втрат теплової енергії в зимовий час й матеріальних витрат, пов'язаних із втратами теплової енергії. Теплоізолюючі панелі закріплюють на стінах споруджень на максимально тривалий період часу. У зв'язку із цим до цих панелей пред'являються вимоги по тривалій експлуатації без руйнування захисно-декоративного шару плити й без руйнування й усадки теплоізолюючого шару плити. Теплоізолююча панель являє собою двошарову технічну систему із зовнішньої захиснодекоративної плити 1, яку виконують шляхом лиття із цементно-піщаної суміші або полімерних матеріалів. Лицьова частина захисно-декоративної плити 1 може бути гладкою або мати відповідний малюнок. При виготовленні лицьової частини захисно-декоративної плити 1 в заливальній формі передбачають можливість формування вирізів 3. Залежно від товщини захисно-декоративної плити 1 і способу кріплення, глибина вирізів 3 може бути різною: від незначної до наскрізної. Кількість вирізів 3 залежить від ваги панелі й обумовлена необхідністю рівномірного розподілу навантаження при її кріпленні. Після виготовлення захисно-декоративної плити 1 на неї укладають розмірну теплоізолюючу плиту 2, товщина якої залежить від застосовуваного матеріалу й ступеня теплоізоляції спорудження. З'єднання захисно-декоративної плити 1 й теплоізолюючої плити 2 здійснюється за допомогою клейового складу, що забезпечує адгезію з мінеральною поверхнею плити полімерного або мінерального утеплювача. Одночасно з виготовленням теплоізолюючої панелі методом вібролиття виготовляють вставки 4. Вставки 4 являють собою вироби, параметри яких відповідають сумарним параметрам вирізів 3 двох суміжно розташованих панелей. Вставки 4 мають товщину, з урахуванням глибини вирізів 3 і товщини шару клею, за допомогою якого вставки фіксують у вирізах. Монтаж теплоізолюючих панелей здійснюється в такий спосіб. Спочатку встановлюється крайова панель. Залежно від ваги панелі й щільності теплоізолюючого шару 2, її кріплення здійснюється шляхом приклеювання до стіни або приклеювання в сполученні з фіксацією за допомогою кріпильних пристроїв, наприклад, анкерів. Якщо здійснюється тільки приклеювання, то після фіксації крайової панелі (при кріпленні, наприклад, зліва направо на стіні спорудження) у вирізах 3, розташованих з лівої сторони захисно-декоративної панелі, розташовують половинки вставок 4. Короткі вставки 4 фіксують за допомогою клею або іншого складу, що твердіє. Суміжно із крайовою панеллю приклеюють другу панель. Вставки 4 розміщують у вирізах суміжних захисно-декоративних плит й фіксують за допомогою складу, що твердіє. Наступні панелі у ряді закріплюються аналогічно. Вставки 4 розташовуючись у вирізах 3 суміжних захисно-декоративних плит 1, забезпечують задану спрямованість укладання теплоізоляційних панелей практично на необмежену відстань. У випадку, якщо для фіксації плити приклеювання недостатньо, то додатково здійснюється фіксація за допомогою кріпильних пристроїв. Для цього через отвори 5 у вирізах захисно 3 UA 93047 U 5 10 15 декоративної плити 1 висвердлюють у стіні отвір й вставляють у них анкери. Головки анкерів, розташовуючись у вирізах 3, утримують на стіні теплоізолюючу панель в сполученні із клеєм. Після закріплення панелі за допомогою кріпильних елементів, вирізи 3 закриваються вставками 4 аналогічно, як і у випадку кріплення панелі тільки за допомогою клейового складу. Якщо необхідно використання анкерів або інших кріпильних елементів специфічного діаметра, то замість отворів у вирізах 3 захисно-декоративних плит 1 можуть бути виконані калібровані поглиблення. У цьому випадку, наскрізний отвір 3 висвердлюється залежно від наявного діаметра кріпильного пристрою. Порядок монтажу панелей аналогічний вищеописаному. Дослідно-промислові випробування заявленого корисної моделі показали високу ефективність теплоізолюючих панелей по зниженню теплових втрат у приміщення будинків і споруд. Заявлена конструкція теплоізолюючої панелі високотехнологічна і її виробництво дозволяє механізувати процес виробництва з мінімальним обсягом ручної праці. Для підвищення міцності виробів, між захисно-декоративною й теплоізолюючою плитою можуть бути розміщені армуючі елементи у вигляді металевої сітки, дроту або полімерних ниток. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Теплоізолююча панель, що включає зовнішню захисно-декоративну плиту, до зворотної сторони якої закріплена за допомогою, наприклад, клейового складу, теплоізолююча плита, наприклад, з пінопласту, яка відрізняється тим, що теплоізолююча панель має аналогічну суміжно розташовану панель, при цьому з бічних сторін кожної захисно-декоративної плити виконані вирізи, в яких розміщені й зафіксовані вставки, параметри яких відповідають параметрам двох суміжних вирізів у захисно-декоративних плитах. 2. Теплоізолююча панель за п. 1, яка відрізняється тим, що в донній частині вирізів, виконані наскрізні отвори або калібровані поглиблення для розміщення кріпильних пристроїв. 4 UA 93047 U 5 UA 93047 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
