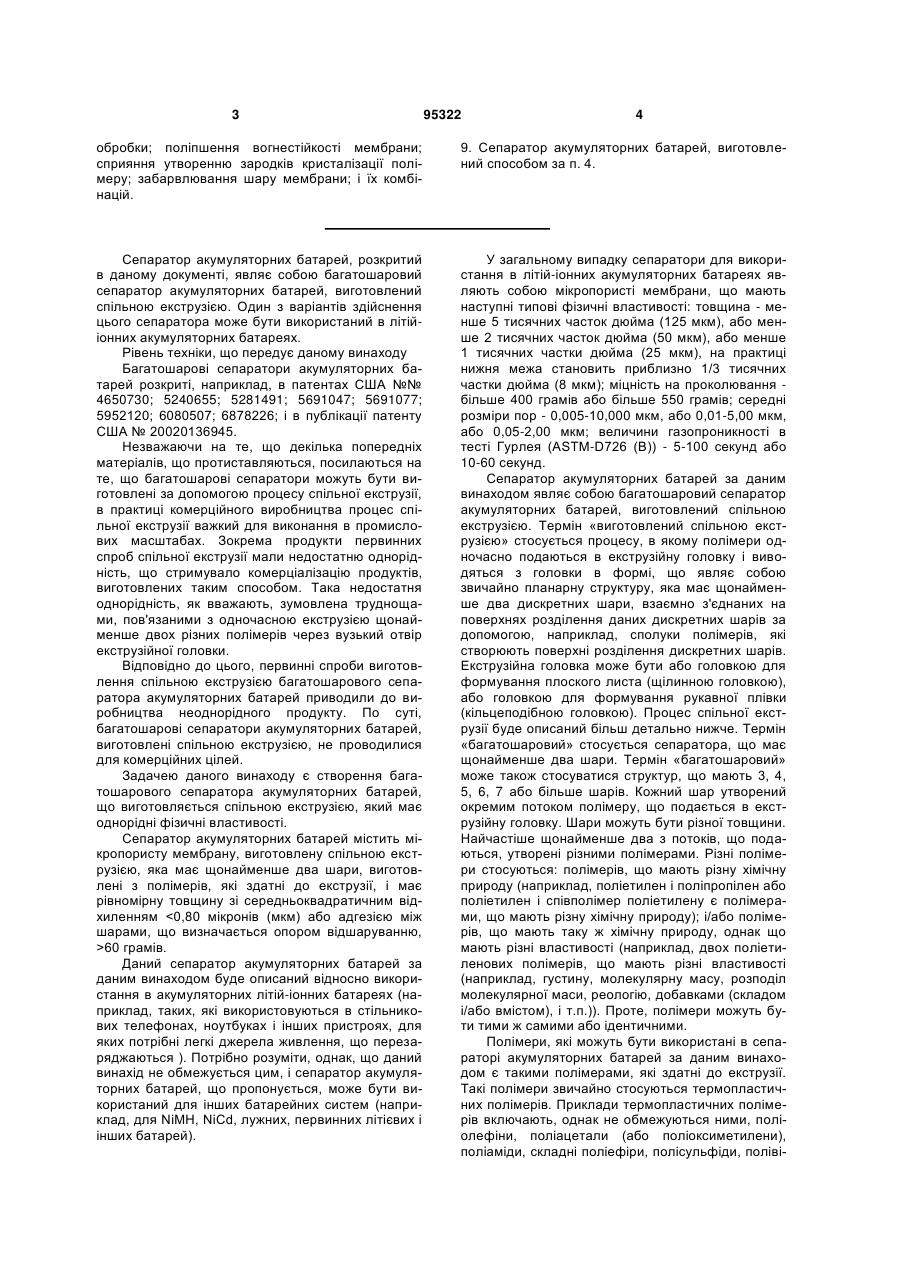

Багатошаровий сепаратор акумуляторних батарей, виготовлений спільною екструзією

1. Сепаратор акумуляторних батарей для літій-іонних акумуляторних батарей, що містить:

мікропористу мембрану, виготовлену спільною екструзією, яка має товщину в інтервалі 4-50 мкм і щонайменше два шари, причому один шар виконаний з поліетилену або його співполімерів або їх сумішей, а інший шар виконаний з поліпропілену або його співполімерів або їх сумішей і має рівномірну товщину із середньоквадратичним відхиленням <0,80 мкм.

2. Сепаратор акумуляторних батарей за п. 1, в якому один зі вказаних шарів також містить доданий до нього матеріал.

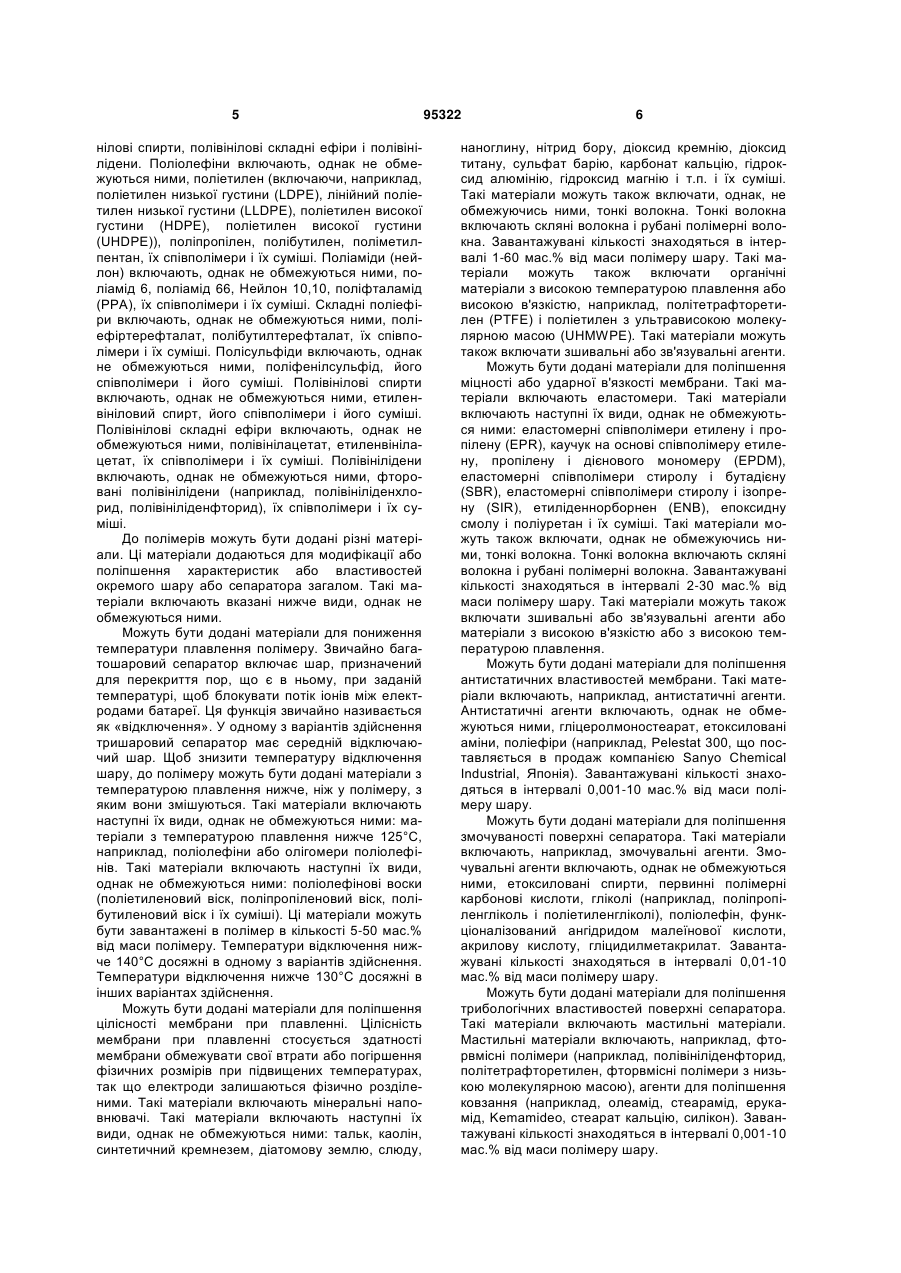

3. Сепаратор акумуляторних батарей за п. 2, в якому вказаний матеріал вибраний з групи матеріалів, адаптованих для: зниження температури плавлення полімеру; поліпшення цілісності при плавленні мембрани; поліпшення ударної в'язкості мембрани; поліпшення антистатичних властивостей мембрани; поліпшення змочуваності поверхні сепаратора; поліпшення трибологічних властивостей поверхні сепаратора; поліпшення здатності полімеру до обробки; поліпшення вогнестійкості мембрани; сприяння утворенню зародків кристалізації полімеру; забарвлювання шару мембрани; і їх комбінацій.

4. Спосіб виготовлення поліолефінової мікропористої багатошарової мембрани, що має товщину в інтервалі 4-50 мкм і рівномірну товщину із середньоквадратичним відхиленням <0,80 мкм, що включає наступні стадії, на яких здійснюють:

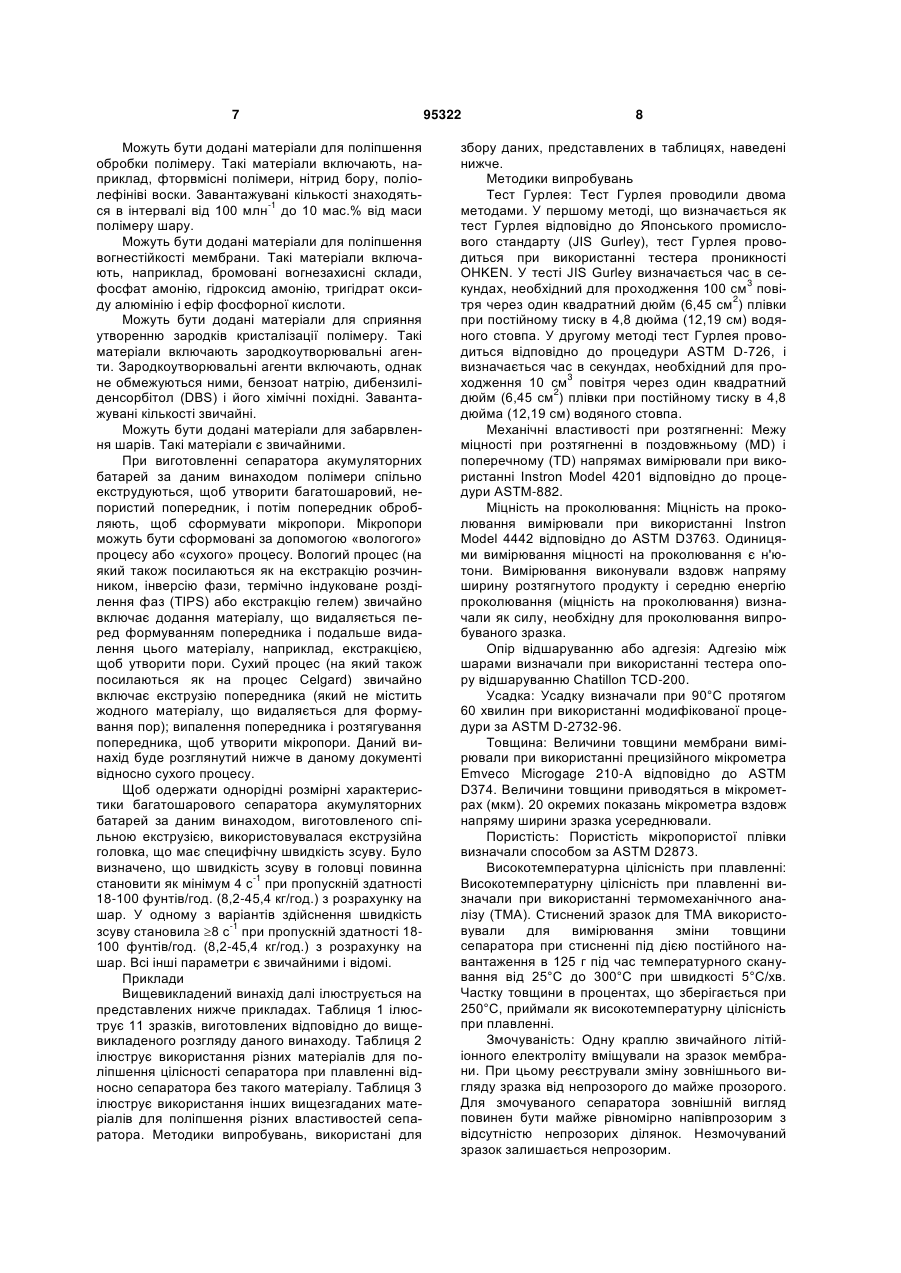

виготовлення непористого поліолефінового багатошарового попередника спільною екструзією через екструзійну головку при мінімальній швидкості зсуву 4 с-1 і пропускній здатності 18-100 фунтів/год. (8,2-45,4 кг/год.) з розрахунку на шар, при цьому поліолефін вибирають з групи, що складається з поліетилену, поліпропілену, полібутилену, поліметилпентану, їх співполімерів і їх сумішей, причому щонайменше два шари зі вказаних поліолефінових багатошарових попередників відрізняються полімерами один від одного; і

обробку непористого поліолефінового багатошарового попередника для одержання мікропористої поліолефінової багатошарової мембрани.

5. Спосіб за п. 4, в якому швидкість зсуву становить &sup3;8 с-1.

6. Спосіб за п. 4, в якому обробка також включає:

відпалювання непористого поліолефінового багатошарового попередника; і розтягування відпаленого непористого поліолефінового багатошарового попередника.

7. Спосіб за п. 4, в якому спільна екструзія також включає додавання матеріалу до щонайменше одного шару.

8. Спосіб за п. 7, в якому вказаний матеріал вибирають з групи матеріалів, адаптованих для: зниження температури плавлення полімеру; поліпшення цілісності при плавленні мембрани; поліпшення ударної в'язкості мембрани; поліпшення антистатичних властивостей мембрани; поліпшення змочуваності поверхні сепаратора; поліпшення трибологічних властивостей поверхні сепаратора; поліпшення здатності полімеру до обробки; поліпшення вогнестійкості мембрани; сприяння утворенню зародків кристалізації полімеру; забарвлювання шару мембрани; і їх комбінацій.

9. Сепаратор акумуляторних батарей, виготовлений способом за п. 4.
