Аератор

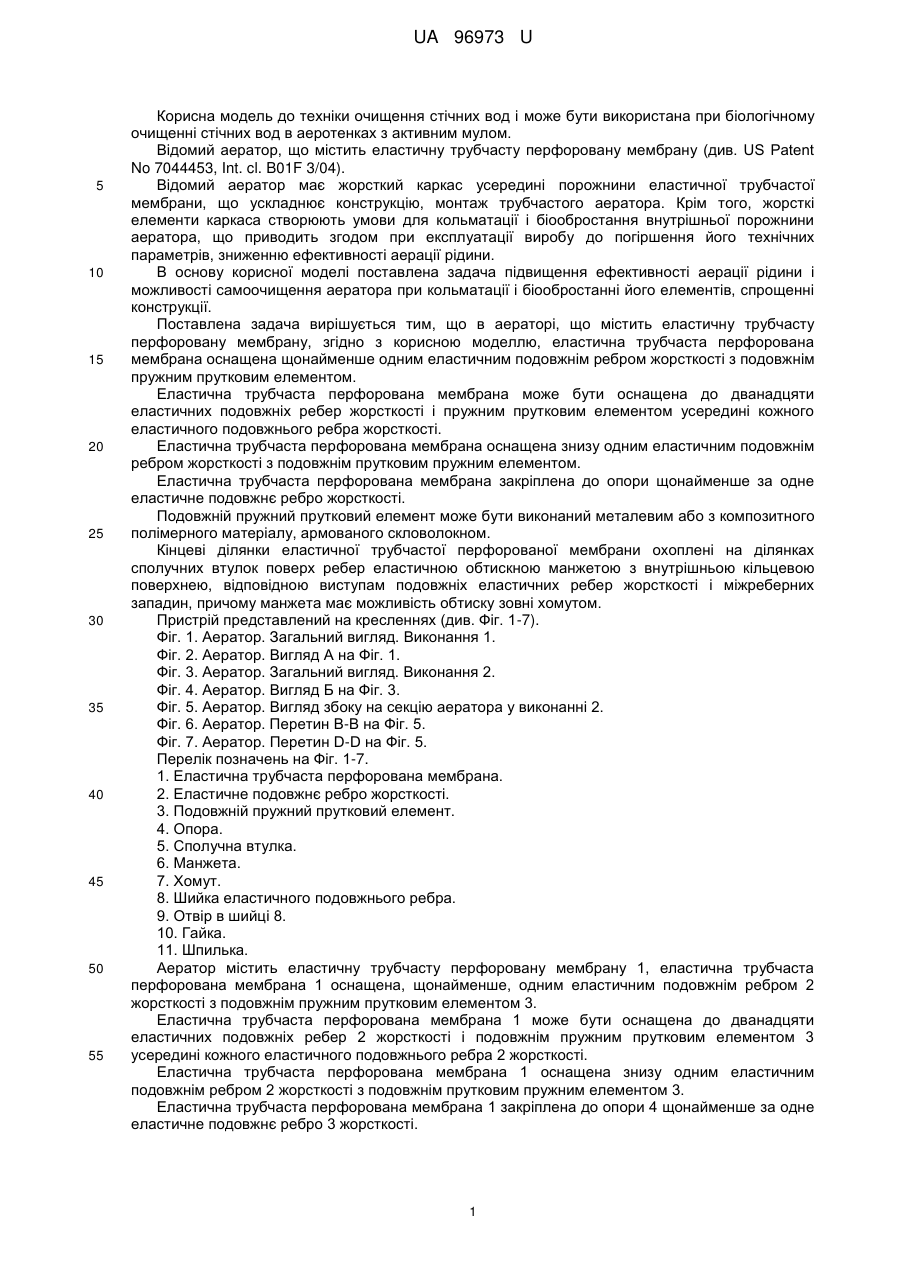

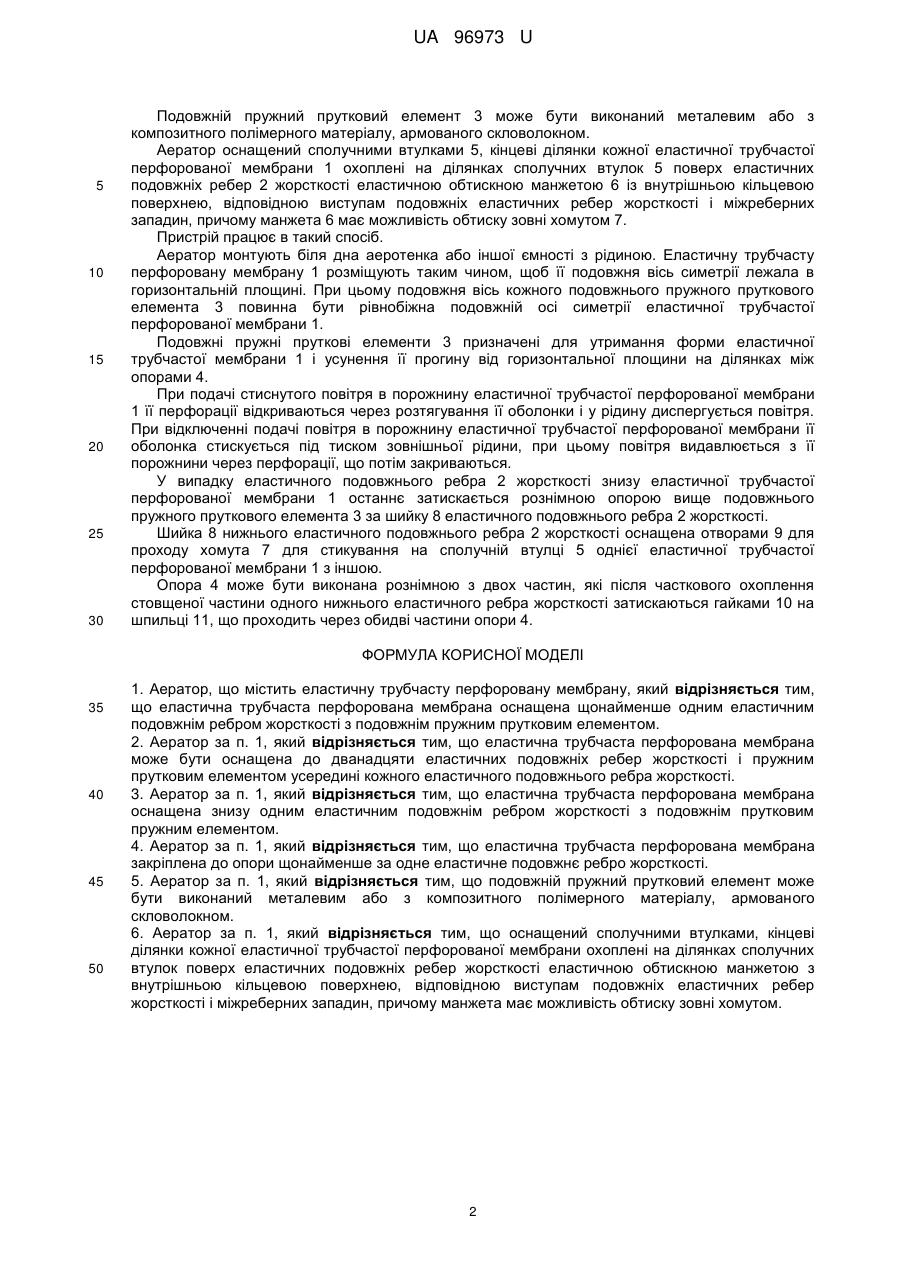

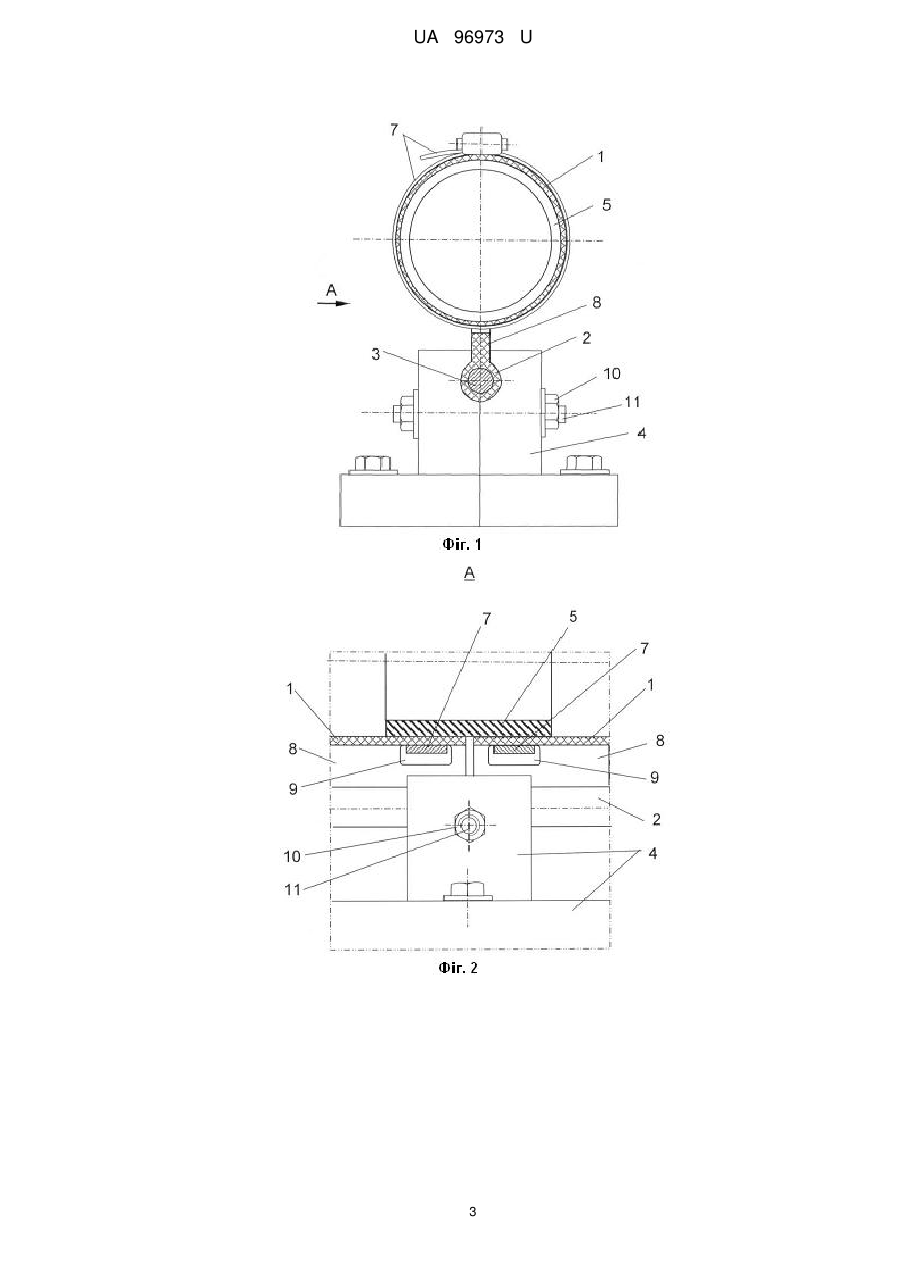

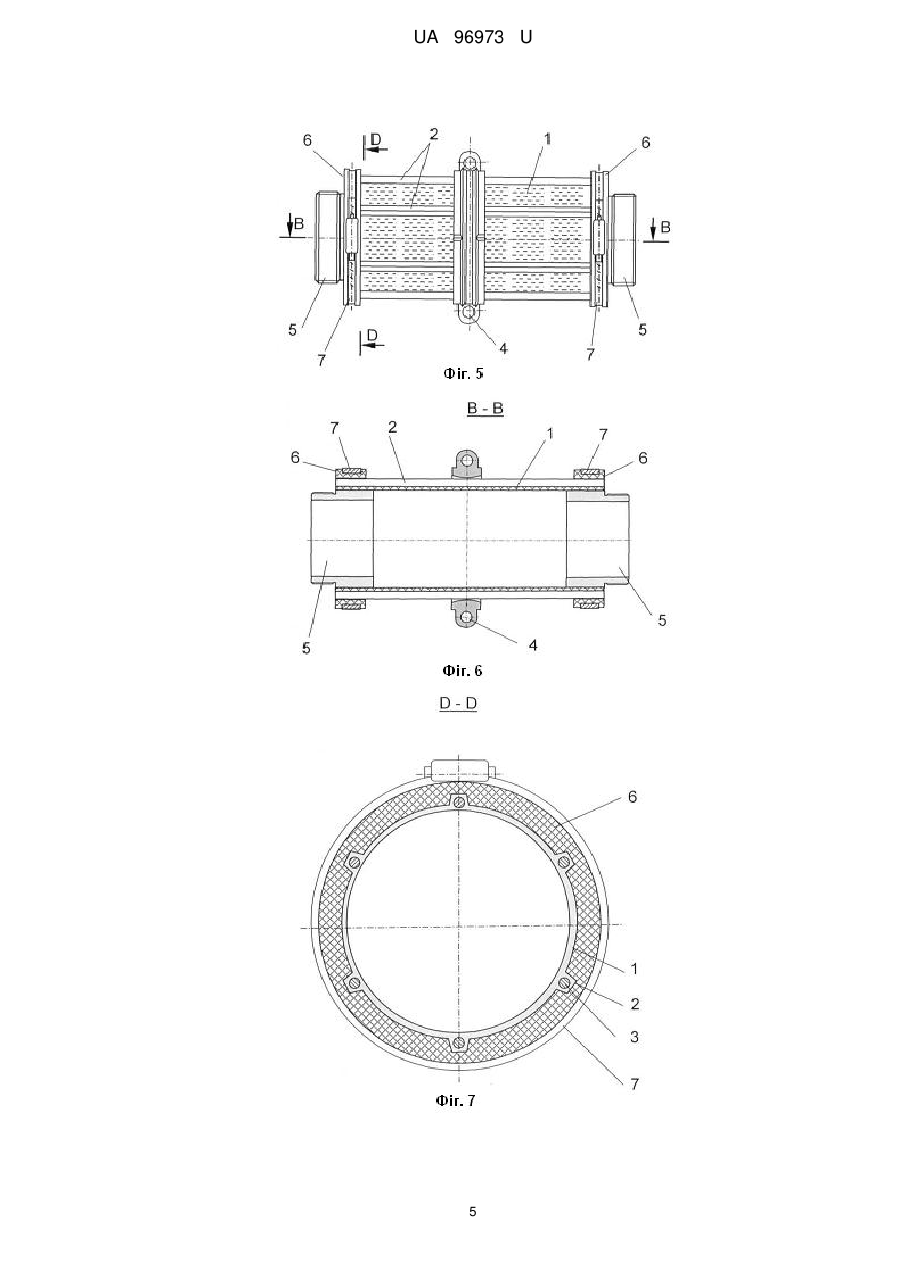

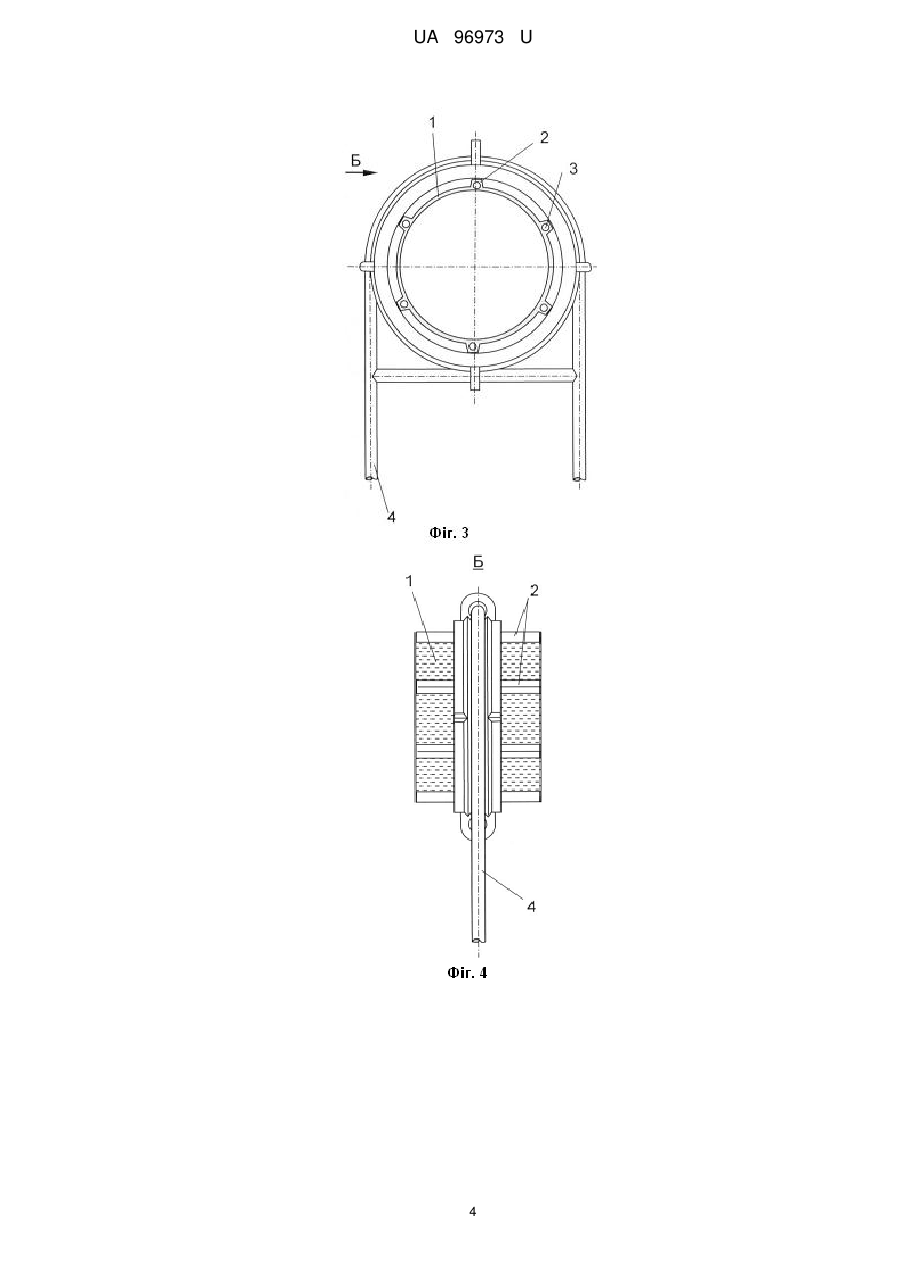

Реферат: Аератор містить еластичну трубчасту перфоровану мембрану. Еластична трубчаста перфорована мембрана оснащена щонайменше одним еластичним подовжнім ребром жорсткості з подовжнім пружним прутковим елементом. UA 96973 U (54) АЕРАТОР UA 96973 U UA 96973 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель до техніки очищення стічних вод і може бути використана при біологічному очищенні стічних вод в аеротенках з активним мулом. Відомий аератор, що містить еластичну трубчасту перфоровану мембрану (див. US Patent No 7044453, Int. cl. B01F 3/04). Відомий аератор має жорсткий каркас усередині порожнини еластичної трубчастої мембрани, що ускладнює конструкцію, монтаж трубчастого аератора. Крім того, жорсткі елементи каркаса створюють умови для кольматації і біообростання внутрішньої порожнини аератора, що приводить згодом при експлуатації виробу до погіршення його технічних параметрів, зниженню ефективності аерації рідини. В основу корисної моделі поставлена задача підвищення ефективності аерації рідини і можливості самоочищення аератора при кольматації і біообростанні його елементів, спрощенні конструкції. Поставлена задача вирішується тим, що в аераторі, що містить еластичну трубчасту перфоровану мембрану, згідно з корисною моделлю, еластична трубчаста перфорована мембрана оснащена щонайменше одним еластичним подовжнім ребром жорсткості з подовжнім пружним прутковим елементом. Еластична трубчаста перфорована мембрана може бути оснащена до дванадцяти еластичних подовжніх ребер жорсткості і пружним прутковим елементом усередині кожного еластичного подовжнього ребра жорсткості. Еластична трубчаста перфорована мембрана оснащена знизу одним еластичним подовжнім ребром жорсткості з подовжнім прутковим пружним елементом. Еластична трубчаста перфорована мембрана закріплена до опори щонайменше за одне еластичне подовжнє ребро жорсткості. Подовжній пружний прутковий елемент може бути виконаний металевим або з композитного полімерного матеріалу, армованого скловолокном. Кінцеві ділянки еластичної трубчастої перфорованої мембрани охоплені на ділянках сполучних втулок поверх ребер еластичною обтискною манжетою з внутрішньою кільцевою поверхнею, відповідною виступам подовжніх еластичних ребер жорсткості і міжреберних западин, причому манжета має можливість обтиску зовні хомутом. Пристрій представлений на кресленнях (див. Фіг. 1-7). Фіг. 1. Аератор. Загальний вигляд. Виконання 1. Фіг. 2. Аератор. Вигляд А на Фіг. 1. Фіг. 3. Аератор. Загальний вигляд. Виконання 2. Фіг. 4. Аератор. Вигляд Б на Фіг. 3. Фіг. 5. Аератор. Вигляд збоку на секцію аератора у виконанні 2. Фіг. 6. Аератор. Перетин В-В на Фіг. 5. Фіг. 7. Аератор. Перетин D-D на Фіг. 5. Перелік позначень на Фіг. 1-7. 1. Еластична трубчаста перфорована мембрана. 2. Еластичне подовжнє ребро жорсткості. 3. Подовжній пружний прутковий елемент. 4. Опора. 5. Сполучна втулка. 6. Манжета. 7. Хомут. 8. Шийка еластичного подовжнього ребра. 9. Отвір в шийці 8. 10. Гайка. 11. Шпилька. Аератор містить еластичну трубчасту перфоровану мембрану 1, еластична трубчаста перфорована мембрана 1 оснащена, щонайменше, одним еластичним подовжнім ребром 2 жорсткості з подовжнім пружним прутковим елементом 3. Еластична трубчаста перфорована мембрана 1 може бути оснащена до дванадцяти еластичних подовжніх ребер 2 жорсткості і подовжнім пружним прутковим елементом 3 усередині кожного еластичного подовжнього ребра 2 жорсткості. Еластична трубчаста перфорована мембрана 1 оснащена знизу одним еластичним подовжнім ребром 2 жорсткості з подовжнім прутковим пружним елементом 3. Еластична трубчаста перфорована мембрана 1 закріплена до опори 4 щонайменше за одне еластичне подовжнє ребро 3 жорсткості. 1 UA 96973 U 5 10 15 20 25 30 Подовжній пружний прутковий елемент 3 може бути виконаний металевим або з композитного полімерного матеріалу, армованого скловолокном. Аератор оснащений сполучними втулками 5, кінцеві ділянки кожної еластичної трубчастої перфорованої мембрани 1 охоплені на ділянках сполучних втулок 5 поверх еластичних подовжніх ребер 2 жорсткості еластичною обтискною манжетою 6 із внутрішньою кільцевою поверхнею, відповідною виступам подовжніх еластичних ребер жорсткості і міжреберних западин, причому манжета 6 має можливість обтиску зовні хомутом 7. Пристрій працює в такий спосіб. Аератор монтують біля дна аеротенка або іншої ємності з рідиною. Еластичну трубчасту перфоровану мембрану 1 розміщують таким чином, щоб її подовжня вісь симетрії лежала в горизонтальній площині. При цьому подовжня вісь кожного подовжнього пружного пруткового елемента 3 повинна бути рівнобіжна подовжній осі симетрії еластичної трубчастої перфорованої мембрани 1. Подовжні пружні пруткові елементи 3 призначені для утримання форми еластичної трубчастої мембрани 1 і усунення її прогину від горизонтальної площини на ділянках між опорами 4. При подачі стиснутого повітря в порожнину еластичної трубчастої перфорованої мембрани 1 її перфорації відкриваються через розтягування її оболонки і у рідину диспергується повітря. При відключенні подачі повітря в порожнину еластичної трубчастої перфорованої мембрани її оболонка стискується під тиском зовнішньої рідини, при цьому повітря видавлюється з її порожнини через перфорації, що потім закриваються. У випадку еластичного подовжнього ребра 2 жорсткості знизу еластичної трубчастої перфорованої мембрани 1 останнє затискається рознімною опорою вище подовжнього пружного пруткового елемента 3 за шийку 8 еластичного подовжнього ребра 2 жорсткості. Шийка 8 нижнього еластичного подовжнього ребра 2 жорсткості оснащена отворами 9 для проходу хомута 7 для стикування на сполучній втулці 5 однієї еластичної трубчастої перфорованої мембрани 1 з іншою. Опора 4 може бути виконана рознімною з двох частин, які після часткового охоплення стовщеної частини одного нижнього еластичного ребра жорсткості затискаються гайками 10 на шпильці 11, що проходить через обидві частини опори 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 1. Аератор, що містить еластичну трубчасту перфоровану мембрану, який відрізняється тим, що еластична трубчаста перфорована мембрана оснащена щонайменше одним еластичним подовжнім ребром жорсткості з подовжнім пружним прутковим елементом. 2. Аератор за п. 1, який відрізняється тим, що еластична трубчаста перфорована мембрана може бути оснащена до дванадцяти еластичних подовжніх ребер жорсткості і пружним прутковим елементом усередині кожного еластичного подовжнього ребра жорсткості. 3. Аератор за п. 1, який відрізняється тим, що еластична трубчаста перфорована мембрана оснащена знизу одним еластичним подовжнім ребром жорсткості з подовжнім прутковим пружним елементом. 4. Аератор за п. 1, який відрізняється тим, що еластична трубчаста перфорована мембрана закріплена до опори щонайменше за одне еластичне подовжнє ребро жорсткості. 5. Аератор за п. 1, який відрізняється тим, що подовжній пружний прутковий елемент може бути виконаний металевим або з композитного полімерного матеріалу, армованого скловолокном. 6. Аератор за п. 1, який відрізняється тим, що оснащений сполучними втулками, кінцеві ділянки кожної еластичної трубчастої перфорованої мембрани охоплені на ділянках сполучних втулок поверх еластичних подовжніх ребер жорсткості еластичною обтискною манжетою з внутрішньою кільцевою поверхнею, відповідною виступам подовжніх еластичних ребер жорсткості і міжреберних западин, причому манжета має можливість обтиску зовні хомутом. 2 UA 96973 U 3 UA 96973 U 4 UA 96973 U 5 UA 96973 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
