Спосіб вимірювання енергії імпульсів оптичного випромінювання та пристрій для його реалізації
Номер патенту: 99026
Опубліковано: 10.07.2012
Автори: Самойлов Володимир Борисович, Лисенко Віталій Степанович, Птушинський Юрій Григорович, Леваш Леонід Васильович
Формула / Реферат

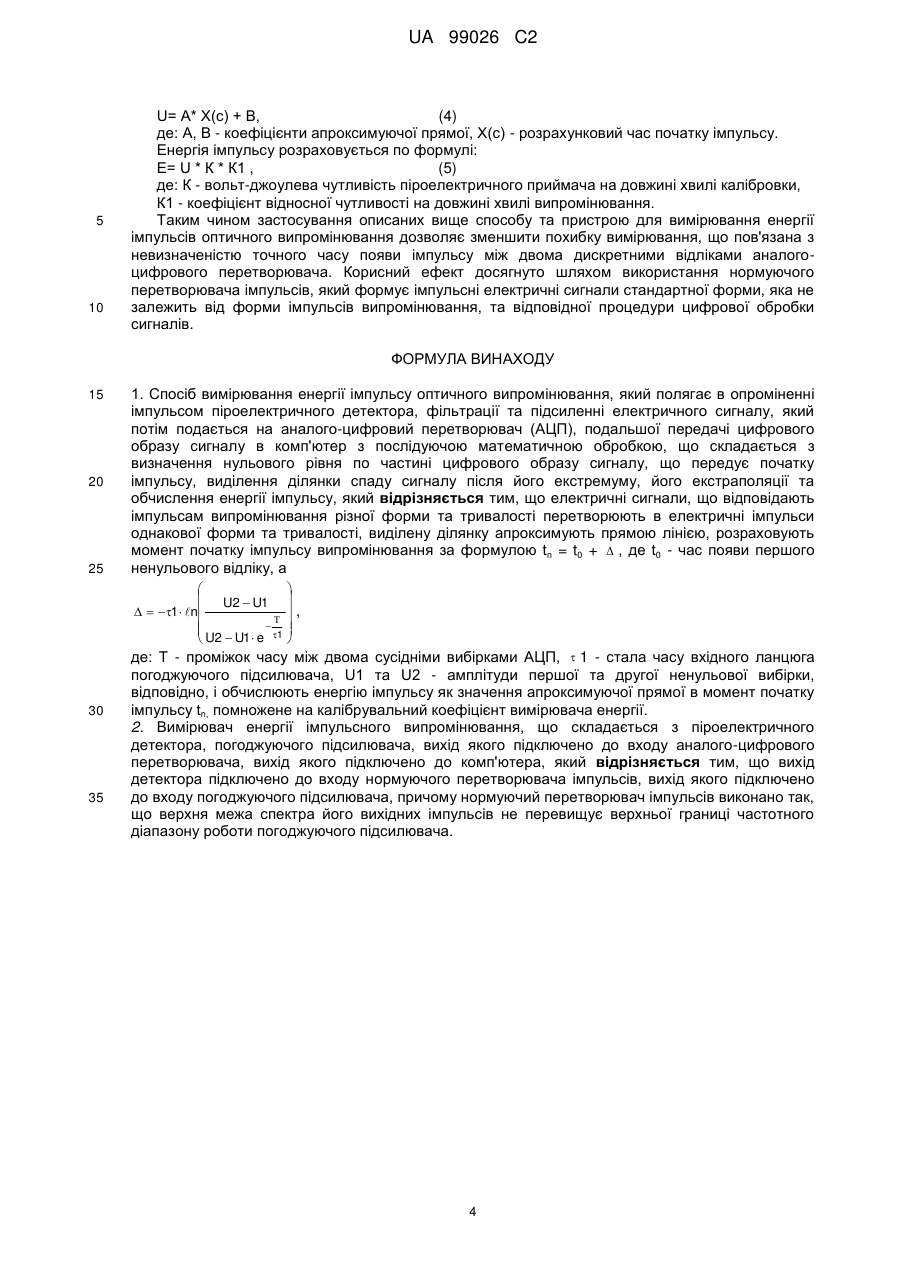

1. Спосіб вимірювання енергії імпульсу оптичного випромінювання, який полягає в опроміненні імпульсом піроелектричного детектора, фільтрації та підсиленні електричного сигналу, який потім подається на аналого-цифровий перетворювач (АЦП), подальшої передачі цифрового образу сигналу в комп'ютер з послідуючою математичною обробкою, що складається з визначення нульового рівня по частині цифрового образу сигналу, що передує початку імпульсу, виділення ділянки спаду сигналу після його екстремуму, його екстраполяції та обчислення енергії імпульсу, який відрізняється тим, що електричні сигнали, що відповідають імпульсам випромінювання різної форми та тривалості перетворюють в електричні імпульси однакової форми та тривалості, виділену ділянку апроксимують прямою лінією, розраховують момент початку імпульсу випромінювання за формулою tп = t0 +
, де t0 - час появи першого ненульового відліку, а
,
де: Т - проміжок часу між двома сусідніми вибірками АЦП,
1 - стала часу вхідного ланцюга погоджуючого підсилювача, U1 та U2 - амплітуди першої та другої ненульової вибірки, відповідно, і обчислюють енергію імпульсу як значення апроксимуючої прямої в момент початку імпульсу tn, помножене на калібрувальний коефіцієнт вимірювача енергії.
2. Вимірювач енергії імпульсного випромінювання, що складається з піроелектричного детектора, погоджуючого підсилювача, вихід якого підключено до входу аналого-цифрового перетворювача, вихід якого підключено до комп'ютера, який відрізняється тим, що вихід детектора підключено до входу нормуючого перетворювача імпульсів, вихід якого підключено до входу погоджуючого підсилювача, причому нормуючий перетворювач імпульсів виконано так, що верхня межа спектра його вихідних імпульсів не перевищує верхньої границі частотного діапазону роботи погоджуючого підсилювача.
Текст

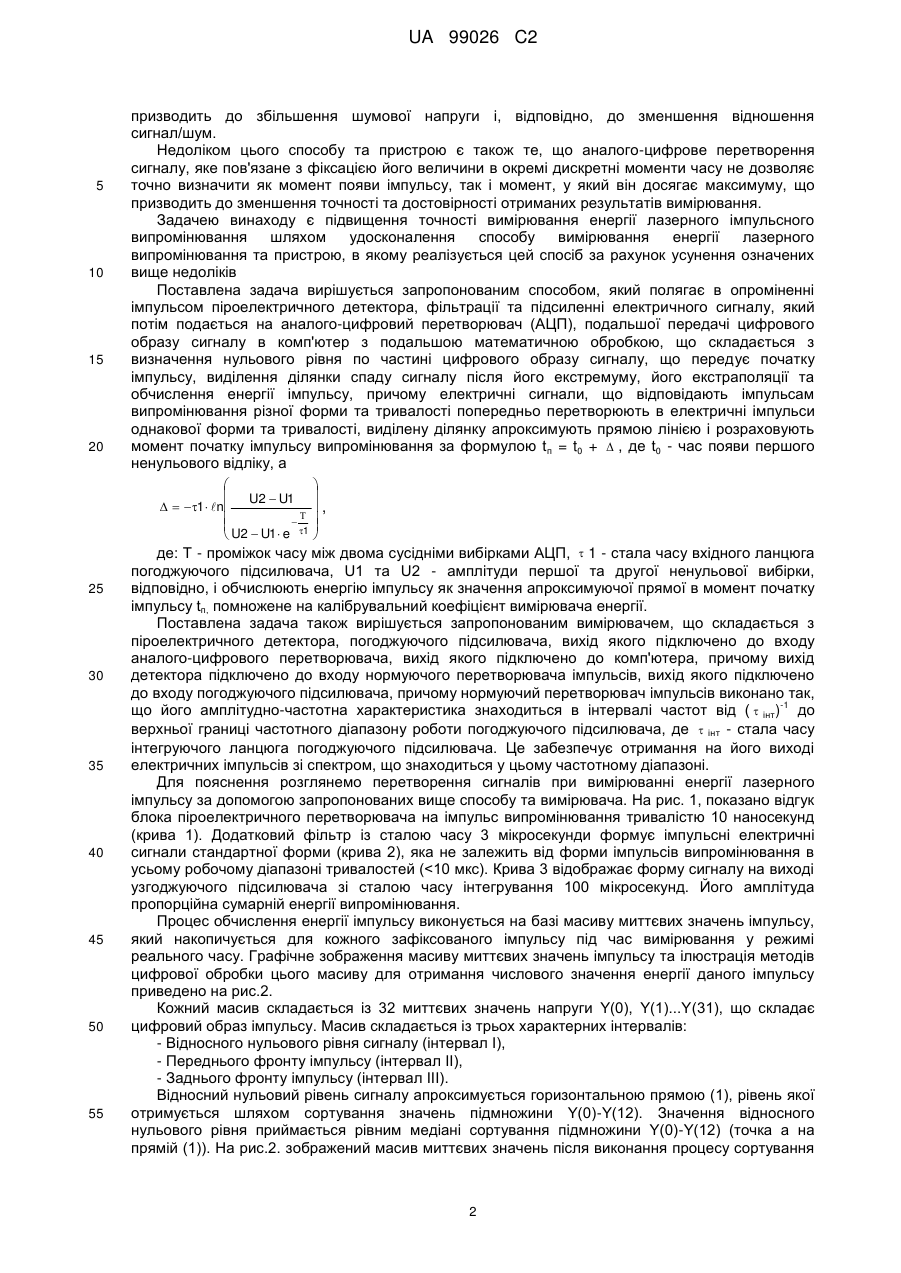

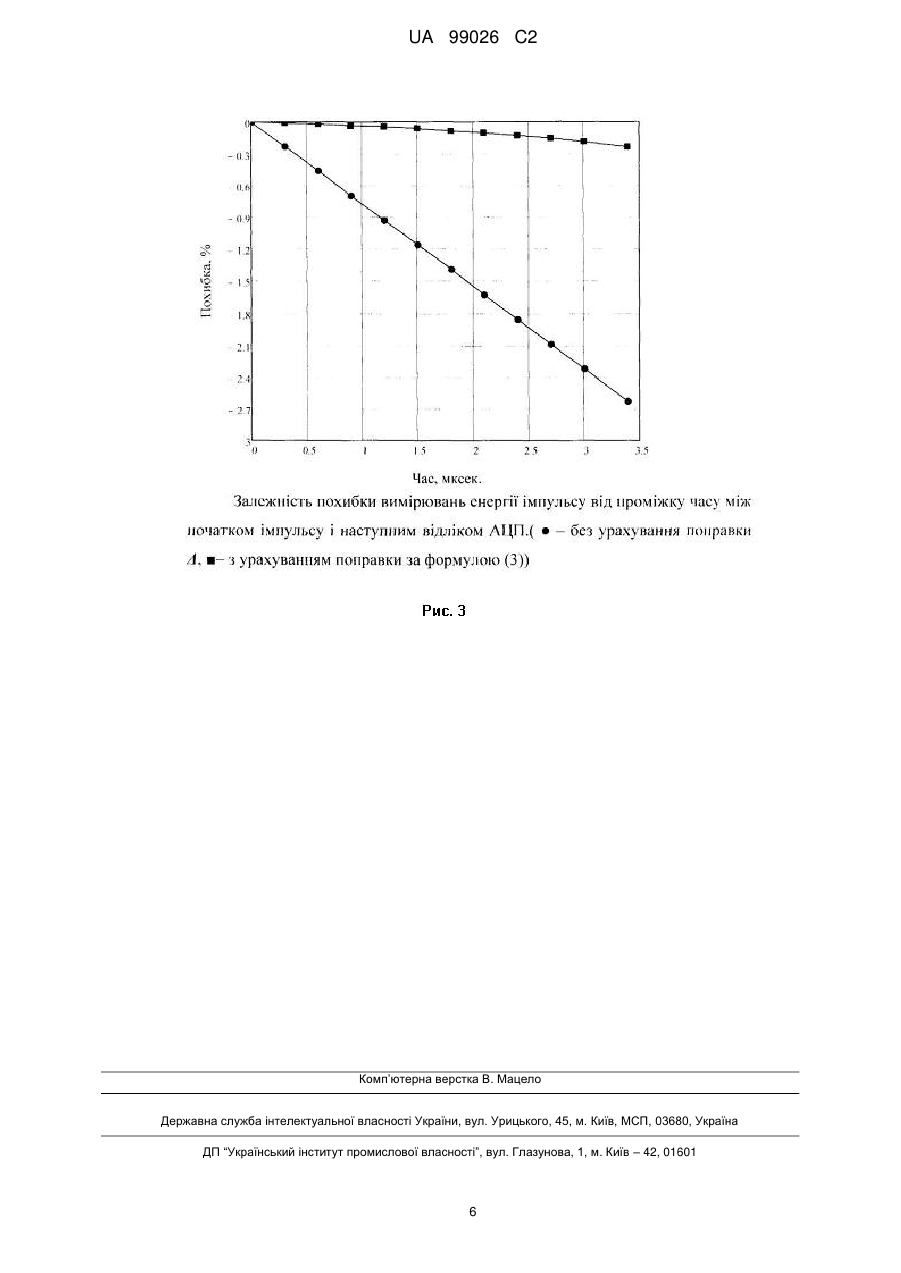

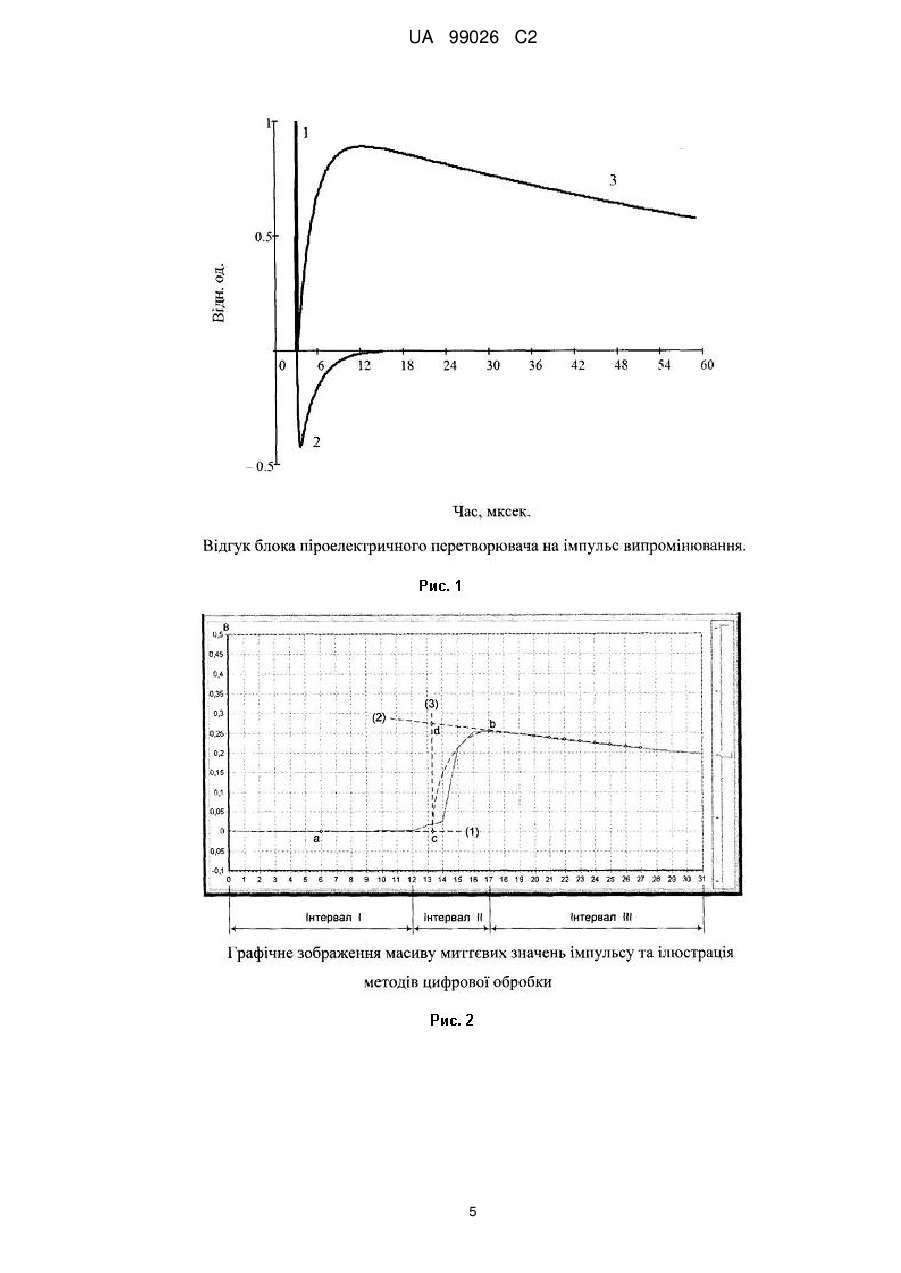

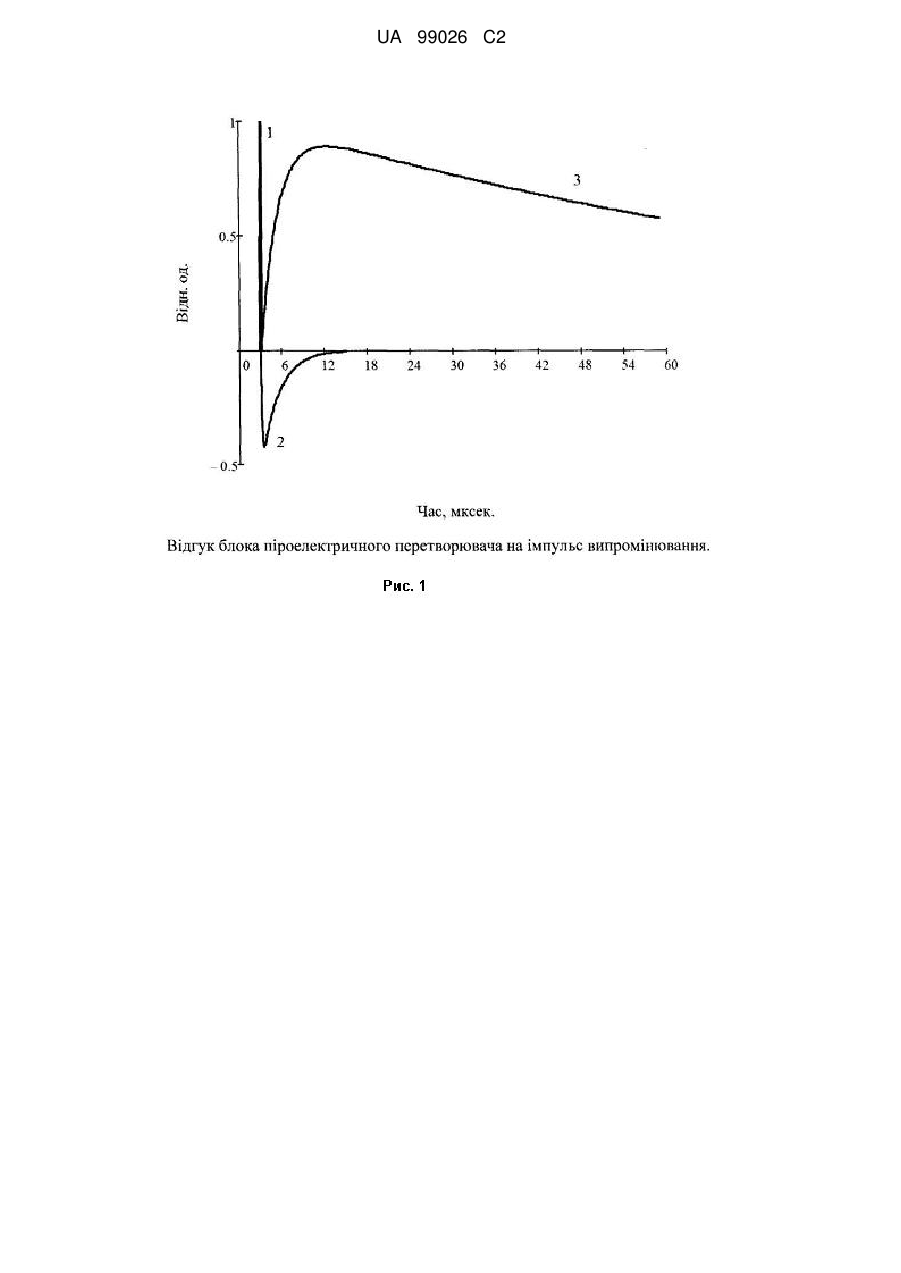

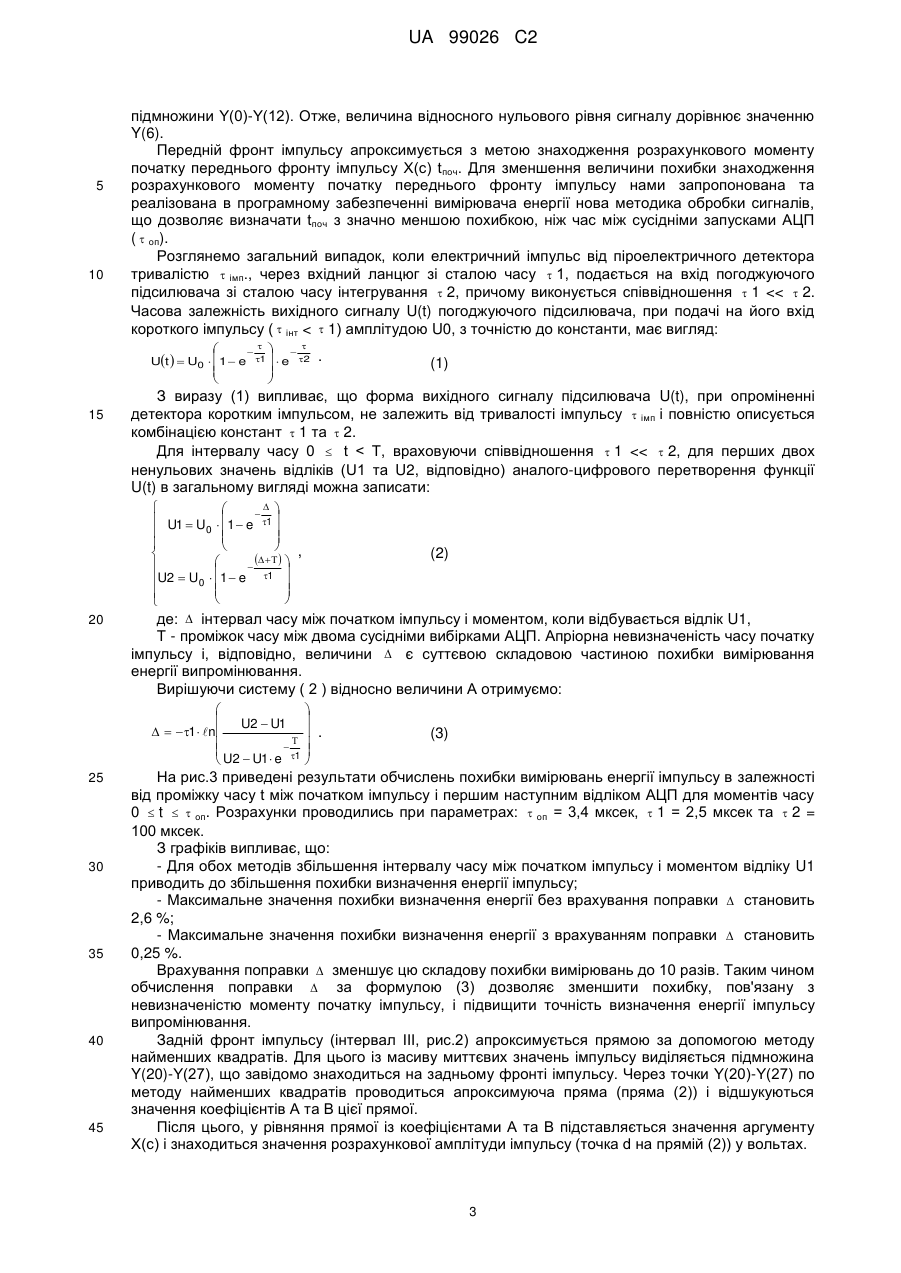

Реферат: Описано спосіб та пристрій для вимірювання енергії імпульсів оптичного випромінювання, за допомогою яких зменшується похибка вимірювання, пов'язана з невизначеністю точного часу появи імпульсу між двома дискретними відліками аналого-цифрового перетворювача. Корисний ефект досягнуто шляхом використання нормуючого перетворювача імпульсів, який формує імпульсні електричні сигнали стандартної форми, яка не залежить від форми імпульсів випромінювання та відповідної процедури цифрової обробки сигналів. UA 99026 C2 (12) UA 99026 C2 UA 99026 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до способів вимірювання енергії імпульсів оптичного випромінювання, переважно лазерного, в широкому спектральному діапазоні та приладів які вимірюють енергію імпульсного оптичного випромінювання, і може бути використаний в технологічному обладнанні і медичних приладах для визначення енергетичних характеристик імпульсних лазерів. В даний час переважна більшість вимірювачів енергії випромінювання в широкому спектральному діапазоні провідних фірм високорозвинених країн, таких як "Coherent", "Spectrum Detector", "Ophir" та ін. базується на піроелектричних приймачах випромінювання. Це зумовлено тим, що вони поєднують неселективність, притаманну тепловим приймачам випромінювання, та значну швидкодію, яка у ряді випадків дорівнює швидкодії фотоелектричних приймачів, перевищуючи фотоелектричні приймачі за діапазоном лінійності. Крім того, одним з режимів роботи піроелектричного приймача є режим інтегрування, при якому вихідний електричний сигнал є пропорційним сумарній енергії імпульсу випромінювання, що дозволяє суттєво спростити схеми вимірювальних пристроїв та підвищити точність вимірювання. Усе це зумовлює інтерес до розробки приладів на основі піроелектричних приймачів випромінювання і способів вимірювання енергії імпульсного випромінювання за їх допомогою. Відомий спосіб визначення енергії імпульсу піроелектричним приймачем описаний в книзі Косоротова В.Ф., Кременчугского Л.С., Самойлова В.Б. та Щедриной Л.В Пироэлектрический эффект и его практические применения. – К.: Наукова думка, 1989. – С. 149). Спосіб полягає в опроміненні приймача, що працює в режимі інтегрування, імпульсом набагато коротшим, ніж електрична стала приймача ( імп.
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for measurement of energy of pulses of optical radiation and a device for its realization
Автори англійськоюLevash Leonid Vasyliovych, Lysenko Vitalii Stepanovych, Ptushynskyi Yurii Hryhorovych, Samoilov Volodymyr Borysovych
Назва патенту російськоюСпособ измерения энергии импульсов оптического излучения и устройство для его реализации
Автори російськоюЛеваш Леонид Васильевич, Лысенко Виталий Степанович, Птушинский Юрий Григорьевич, Самойлов Владимир Борисович
МПК / Мітки
МПК: G01J 5/10
Мітки: випромінювання, імпульсів, вимірювання, спосіб, пристрій, оптичного, реалізації, енергії
Код посилання
<a href="https://ua.patents.su/8-99026-sposib-vimiryuvannya-energi-impulsiv-optichnogo-viprominyuvannya-ta-pristrijj-dlya-jjogo-realizaci.html" target="_blank" rel="follow" title="База патентів України">Спосіб вимірювання енергії імпульсів оптичного випромінювання та пристрій для його реалізації</a>
