Плита декоративно-утеплювальна безшовна

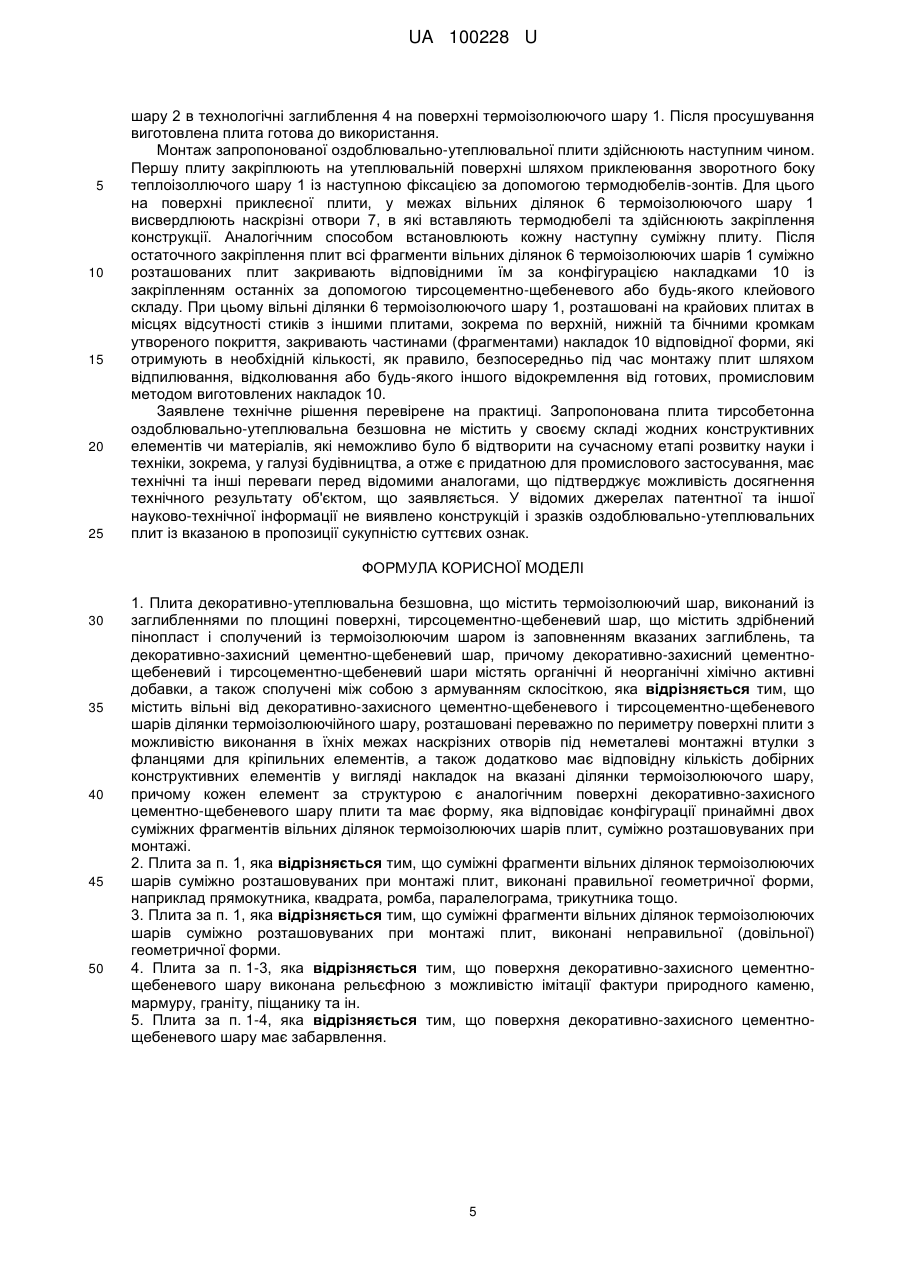

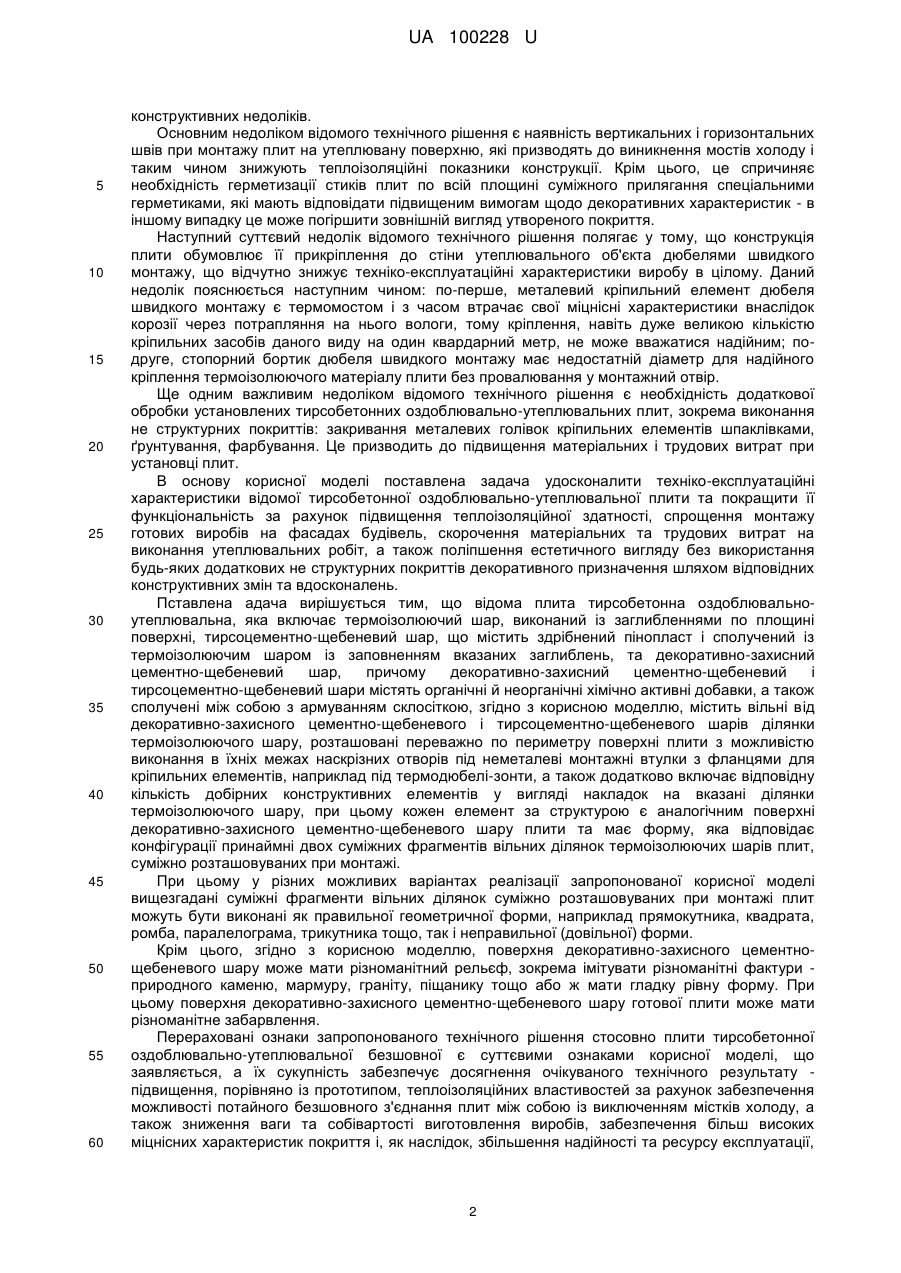

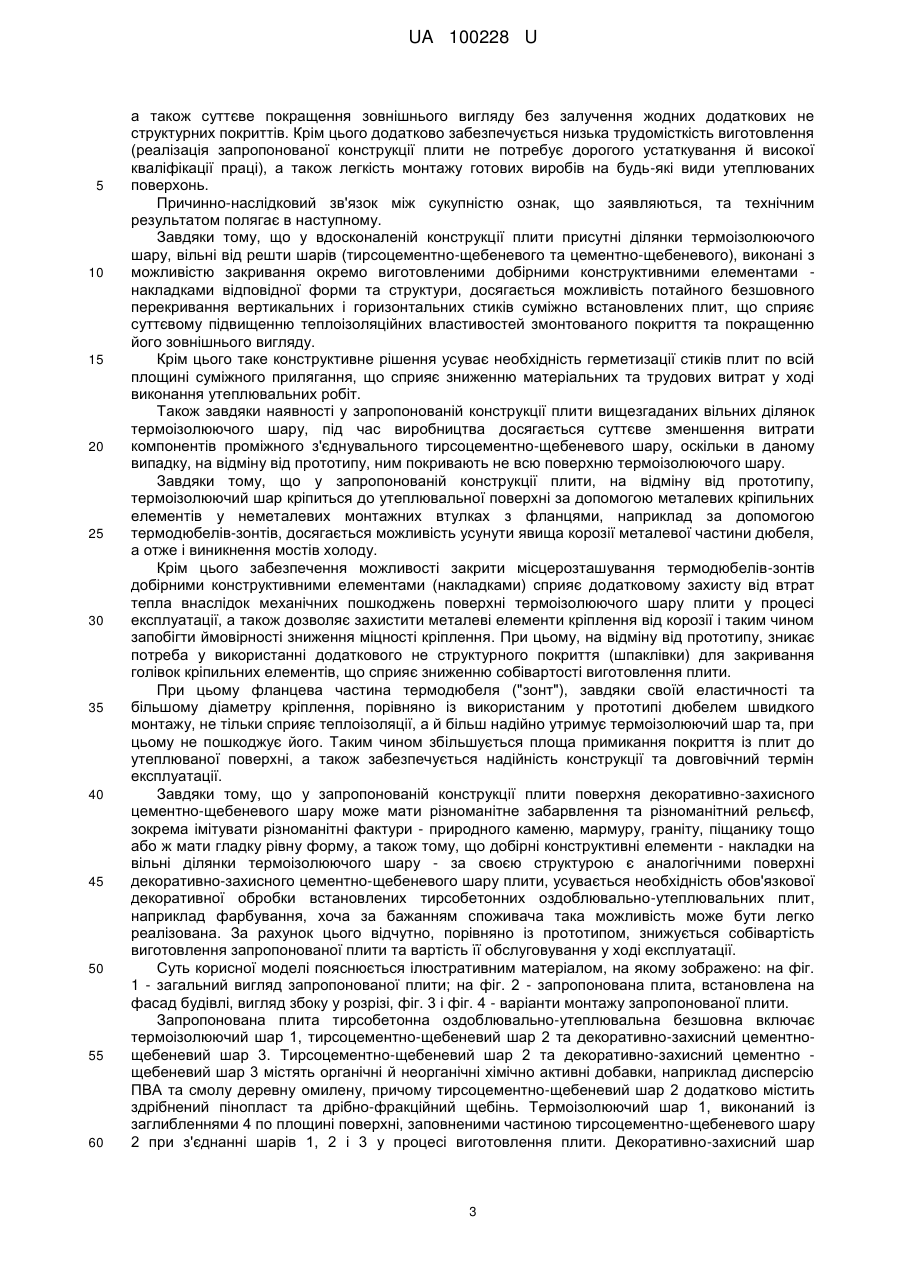

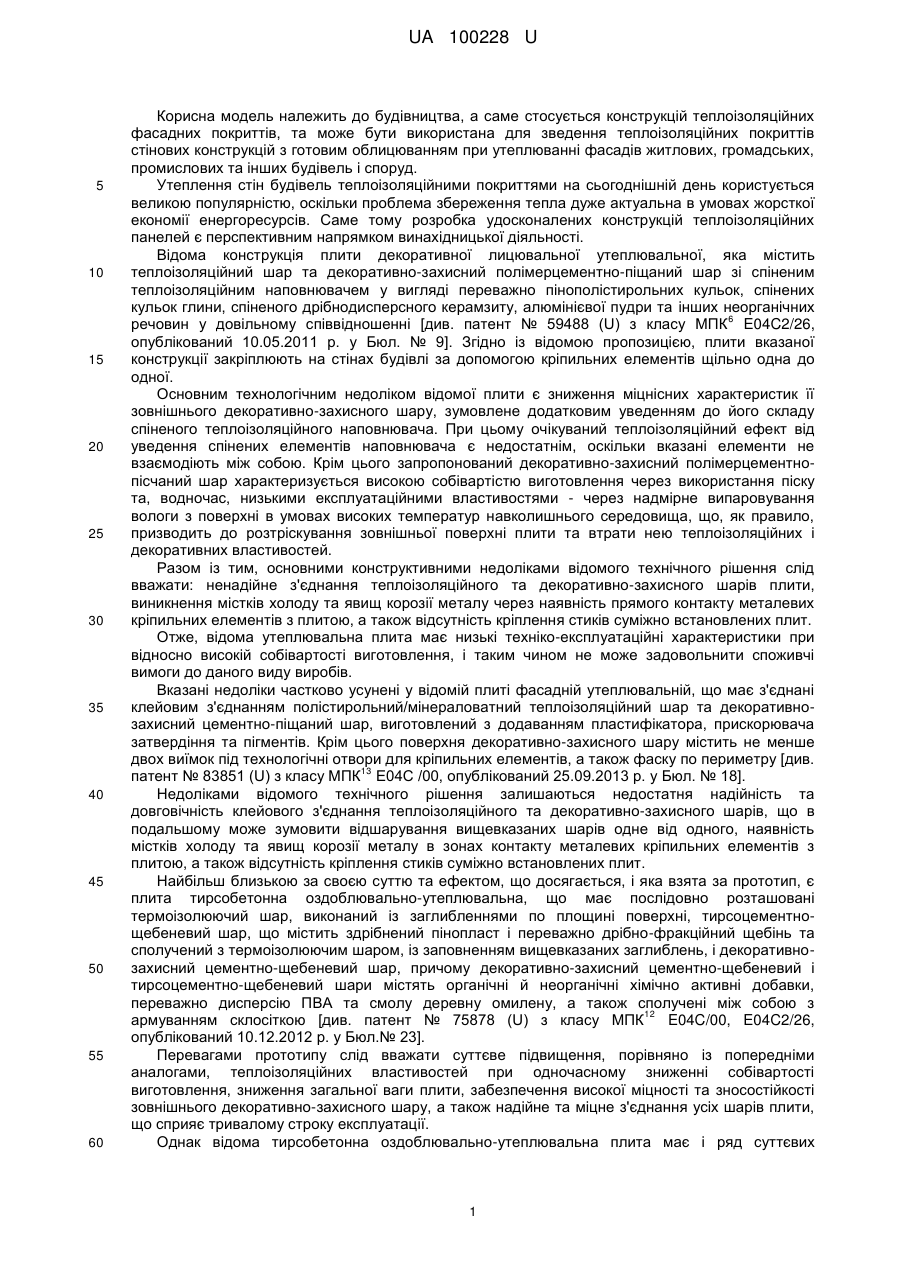

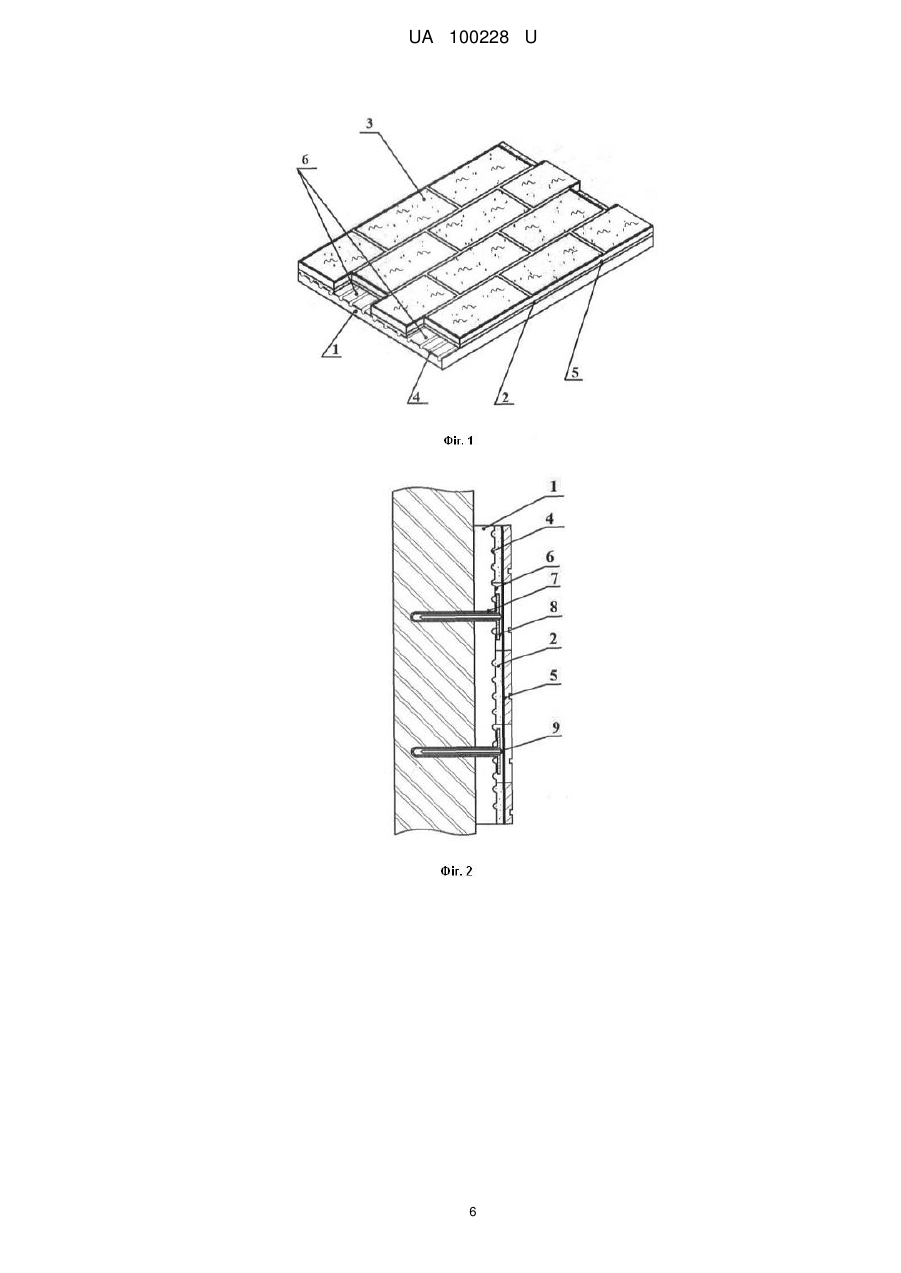

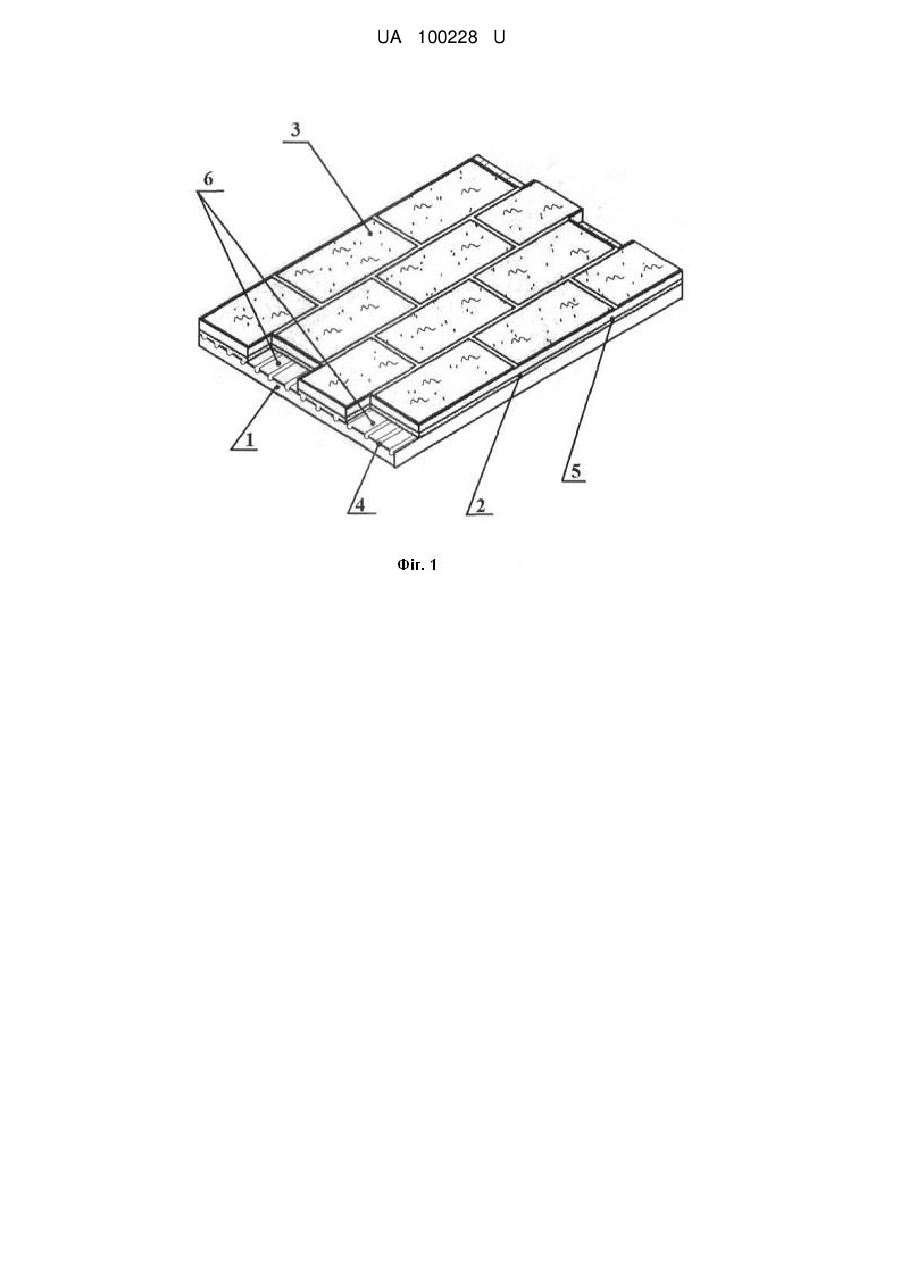

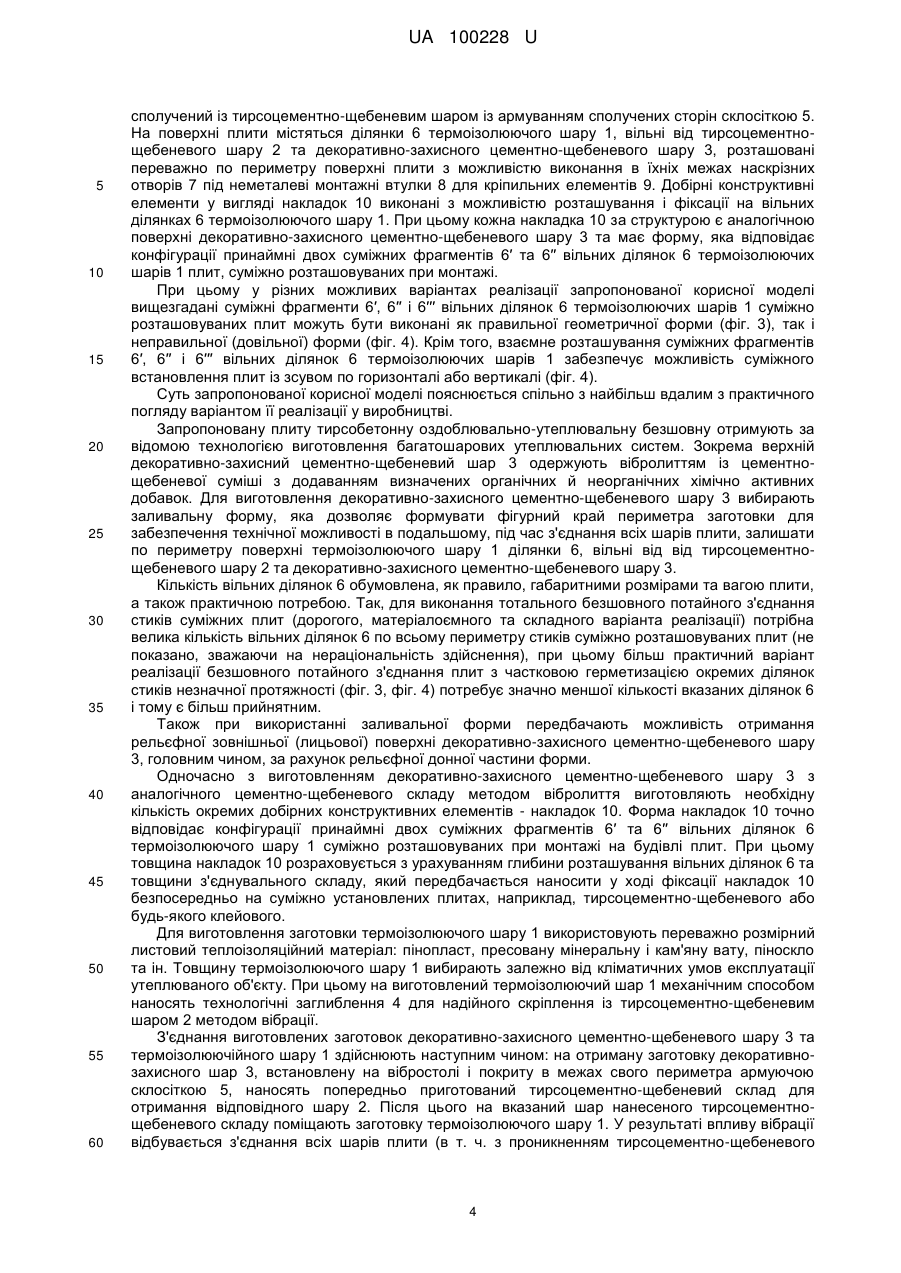

Реферат: Плита декоративно-утеплювальна безшовна містить термоізолюючий шар, виконаний із заглибленнями по площині поверхні, тирсоцементно-щебеневий шар, що містить здрібнений пінопласт і сполучений із термоізолюючим шаром із заповненням вказаних заглиблень, та декоративно-захисний цементно-щебеневий шар. Декоративно-захисний цементно-щебеневий і тирсоцементно-щебеневий шари містять органічні й неорганічні хімічно активні добавки, а також сполучені між собою з армуванням скло сіткою. Плита містить вільні від декоративнозахисного цементно-щебеневого і тирсоцементно-щебеневого шарів ділянки термоізолюючійного шару, розташовані переважно по периметру поверхні плити з можливістю виконання в їхніх межах наскрізних отворів під неметалеві монтажні втулки з фланцями для кріпильних елементів. Додатково має відповідну кількість добірних конструктивних елементів у вигляді накладок на вказані ділянки термоізолюючого шару. Кожен елемент за структурою є аналогічним поверхні декоративно-захисного цементно-щебеневого шару плити та має форму, яка відповідає конфігурації принаймні двох суміжних фрагментів вільних ділянок термоізолюючих шарів плит, суміжно розташовуваних при монтажі. UA 100228 U (12) UA 100228 U UA 100228 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, а саме стосується конструкцій теплоізоляційних фасадних покриттів, та може бути використана для зведення теплоізоляційних покриттів стінових конструкцій з готовим облицюванням при утеплюванні фасадів житлових, громадських, промислових та інших будівель і споруд. Утеплення стін будівель теплоізоляційними покриттями на сьогоднішній день користується великою популярністю, оскільки проблема збереження тепла дуже актуальна в умовах жорсткої економії енергоресурсів. Саме тому розробка удосконалених конструкцій теплоізоляційних панелей є перспективним напрямком винахідницької діяльності. Відома конструкція плити декоративної лицювальної утеплювальної, яка містить теплоізоляційний шар та декоративно-захисний полімерцементно-піщаний шар зі спіненим теплоізоляційним наповнювачем у вигляді переважно пінополістирольних кульок, спінених кульок глини, спіненого дрібнодисперсного керамзиту, алюмінієвої пудри та інших неорганічних 6 речовин у довільному співвідношенні [див. патент № 59488 (U) з класу МПК E04C2/26, опублікований 10.05.2011 р. у Бюл. № 9]. Згідно із відомою пропозицією, плити вказаної конструкції закріплюють на стінах будівлі за допомогою кріпильних елементів щільно одна до одної. Основним технологічним недоліком відомої плити є зниження міцнісних характеристик її зовнішнього декоративно-захисного шару, зумовлене додатковим уведенням до його складу спіненого теплоізоляційного наповнювача. При цьому очікуваний теплоізоляційний ефект від уведення спінених елементів наповнювача є недостатнім, оскільки вказані елементи не взаємодіють між собою. Крім цього запропонований декоративно-захисний полімерцементнопісчаний шар характеризується високою собівартістю виготовлення через використання піску та, водночас, низькими експлуатаційними властивостями - через надмірне випаровування вологи з поверхні в умовах високих температур навколишнього середовища, що, як правило, призводить до розтріскування зовнішньої поверхні плити та втрати нею теплоізоляційних і декоративних властивостей. Разом із тим, основними конструктивними недоліками відомого технічного рішення слід вважати: ненадійне з'єднання теплоізоляційного та декоративно-захисного шарів плити, виникнення містків холоду та явищ корозії металу через наявність прямого контакту металевих кріпильних елементів з плитою, а також відсутність кріплення стиків суміжно встановлених плит. Отже, відома утеплювальна плита має низькі техніко-експлуатаційні характеристики при відносно високій собівартості виготовлення, і таким чином не може задовольнити споживчі вимоги до даного виду виробів. Вказані недоліки частково усунені у відомій плиті фасадній утеплювальній, що має з'єднані клейовим з'єднанням полістирольний/мінераловатний теплоізоляційний шар та декоративнозахисний цементно-піщаний шар, виготовлений з додаванням пластифікатора, прискорювача затвердіння та пігментів. Крім цього поверхня декоративно-захисного шару містить не менше двох виїмок під технологічні отвори для кріпильних елементів, а також фаску по периметру [див. 13 патент № 83851 (U) з класу МПК E04C /00, опублікований 25.09.2013 р. у Бюл. № 18]. Недоліками відомого технічного рішення залишаються недостатня надійність та довговічність клейового з'єднання теплоізоляційного та декоративно-захисного шарів, що в подальшому може зумовити відшарування вищевказаних шарів одне від одного, наявність містків холоду та явищ корозії металу в зонах контакту металевих кріпильних елементів з плитою, а також відсутність кріплення стиків суміжно встановлених плит. Найбільш близькою за своєю суттю та ефектом, що досягається, і яка взята за прототип, є плита тирсобетонна оздоблювально-утеплювальна, що має послідовно розташовані термоізолюючий шар, виконаний із заглибленнями по площині поверхні, тирсоцементнощебеневий шар, що містить здрібнений пінопласт і переважно дрібно-фракційний щебінь та сполучений з термоізолюючим шаром, із заповненням вищевказаних заглиблень, і декоративнозахисний цементно-щебеневий шар, причому декоративно-захисний цементно-щебеневий і тирсоцементно-щебеневий шари містять органічні й неорганічні хімічно активні добавки, переважно дисперсію ПВА та смолу деревну омилену, а також сполучені між собою з 12 армуванням склосіткою [див. патент № 75878 (U) з класу МПК E04C/00, E04C2/26, опублікований 10.12.2012 р. у Бюл.№ 23]. Перевагами прототипу слід вважати суттєве підвищення, порівняно із попередніми аналогами, теплоізоляційних властивостей при одночасному зниженні собівартості виготовлення, зниження загальної ваги плити, забезпечення високої міцності та зносостійкості зовнішнього декоративно-захисного шару, а також надійне та міцне з'єднання усіх шарів плити, що сприяє тривалому строку експлуатації. Однак відома тирсобетонна оздоблювально-утеплювальна плита має і ряд суттєвих 1 UA 100228 U 5 10 15 20 25 30 35 40 45 50 55 60 конструктивних недоліків. Основним недоліком відомого технічного рішення є наявність вертикальних і горизонтальних швів при монтажу плит на утеплювану поверхню, які призводять до виникнення мостів холоду і таким чином знижують теплоізоляційні показники конструкції. Крім цього, це спричиняє необхідність герметизації стиків плит по всій площині суміжного прилягання спеціальними герметиками, які мають відповідати підвищеним вимогам щодо декоративних характеристик - в іншому випадку це може погіршити зовнішній вигляд утвореного покриття. Наступний суттєвий недолік відомого технічного рішення полягає у тому, що конструкція плити обумовлює її прикріплення до стіни утеплювального об'єкта дюбелями швидкого монтажу, що відчутно знижує техніко-експлуатаційні характеристики виробу в цілому. Даний недолік пояснюється наступним чином: по-перше, металевий кріпильний елемент дюбеля швидкого монтажу є термомостом і з часом втрачає свої міцнісні характеристики внаслідок корозії через потрапляння на нього вологи, тому кріплення, навіть дуже великою кількістю кріпильних засобів даного виду на один квардарний метр, не може вважатися надійним; подруге, стопорний бортик дюбеля швидкого монтажу має недостатній діаметр для надійного кріплення термоізолюючого матеріалу плити без провалювання у монтажний отвір. Ще одним важливим недоліком відомого технічного рішення є необхідність додаткової обробки установлених тирсобетонних оздоблювально-утеплювальних плит, зокрема виконання не структурних покриттів: закривання металевих голівок кріпильних елементів шпаклівками, ґрунтування, фарбування. Це призводить до підвищення матеріальних і трудових витрат при установці плит. В основу корисної моделі поставлена задача удосконалити техніко-експлуатаційні характеристики відомої тирсобетонної оздоблювально-утеплювальної плити та покращити її функціональність за рахунок підвищення теплоізоляційної здатності, спрощення монтажу готових виробів на фасадах будівель, скорочення матеріальних та трудових витрат на виконання утеплювальних робіт, а також поліпшення естетичного вигляду без використання будь-яких додаткових не структурних покриттів декоративного призначення шляхом відповідних конструктивних змін та вдосконалень. Пставлена адача вирішується тим, що відома плита тирсобетонна оздоблювальноутеплювальна, яка включає термоізолюючий шар, виконаний із заглибленнями по площині поверхні, тирсоцементно-щебеневий шар, що містить здрібнений пінопласт і сполучений із термоізолюючим шаром із заповненням вказаних заглиблень, та декоративно-захисний цементно-щебеневий шар, причому декоративно-захисний цементно-щебеневий і тирсоцементно-щебеневий шари містять органічні й неорганічні хімічно активні добавки, а також сполучені між собою з армуванням склосіткою, згідно з корисною моделлю, містить вільні від декоративно-захисного цементно-щебеневого і тирсоцементно-щебеневого шарів ділянки термоізолюючого шару, розташовані переважно по периметру поверхні плити з можливістю виконання в їхніх межах наскрізних отворів під неметалеві монтажні втулки з фланцями для кріпильних елементів, наприклад під термодюбелі-зонти, а також додатково включає відповідну кількість добірних конструктивних елементів у вигляді накладок на вказані ділянки термоізолюючого шару, при цьому кожен елемент за структурою є аналогічним поверхні декоративно-захисного цементно-щебеневого шару плити та має форму, яка відповідає конфігурації принаймні двох суміжних фрагментів вільних ділянок термоізолюючих шарів плит, суміжно розташовуваних при монтажі. При цьому у різних можливих варіантах реалізації запропонованої корисної моделі вищезгадані суміжні фрагменти вільних ділянок суміжно розташовуваних при монтажі плит можуть бути виконані як правильної геометричної форми, наприклад прямокутника, квадрата, ромба, паралелограма, трикутника тощо, так і неправильної (довільної) форми. Крім цього, згідно з корисною моделлю, поверхня декоративно-захисного цементнощебеневого шару може мати різноманітний рельєф, зокрема імітувати різноманітні фактури природного каменю, мармуру, граніту, піщанику тощо або ж мати гладку рівну форму. При цьому поверхня декоративно-захисного цементно-щебеневого шару готової плити може мати різноманітне забарвлення. Перераховані ознаки запропонованого технічного рішення стосовно плити тирсобетонної оздоблювально-утеплювальної безшовної є суттєвими ознаками корисної моделі, що заявляється, а їх сукупність забезпечує досягнення очікуваного технічного результату підвищення, порівняно із прототипом, теплоізоляційних властивостей за рахунок забезпечення можливості потайного безшовного з'єднання плит між собою із виключенням містків холоду, а також зниження ваги та собівартості виготовлення виробів, забезпечення більш високих міцнісних характеристик покриття і, як наслідок, збільшення надійності та ресурсу експлуатації, 2 UA 100228 U 5 10 15 20 25 30 35 40 45 50 55 60 а також суттєве покращення зовнішнього вигляду без залучення жодних додаткових не структурних покриттів. Крім цього додатково забезпечується низька трудомісткість виготовлення (реалізація запропонованої конструкції плити не потребує дорогого устаткування й високої кваліфікації праці), а також легкість монтажу готових виробів на будь-які види утеплюваних поверхонь. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в наступному. Завдяки тому, що у вдосконаленій конструкції плити присутні ділянки термоізолюючого шару, вільні від решти шарів (тирсоцементно-щебеневого та цементно-щебеневого), виконані з можливістю закривання окремо виготовленими добірними конструктивними елементами накладками відповідної форми та структури, досягається можливість потайного безшовного перекривання вертикальних і горизонтальних стиків суміжно встановлених плит, що сприяє суттєвому підвищенню теплоізоляційних властивостей змонтованого покриття та покращенню його зовнішнього вигляду. Крім цього таке конструктивне рішення усуває необхідність герметизації стиків плит по всій площині суміжного прилягання, що сприяє зниженню матеріальних та трудових витрат у ході виконання утеплювальних робіт. Також завдяки наявності у запропонованій конструкції плити вищезгаданих вільних ділянок термоізолюючого шару, під час виробництва досягається суттєве зменшення витрати компонентів проміжного з'єднувального тирсоцементно-щебеневого шару, оскільки в даному випадку, на відміну від прототипу, ним покривають не всю поверхню термоізолюючого шару. Завдяки тому, що у запропонованій конструкції плити, на відміну від прототипу, термоізолюючий шар кріпиться до утеплювальної поверхні за допомогою металевих кріпильних елементів у неметалевих монтажних втулках з фланцями, наприклад за допомогою термодюбелів-зонтів, досягається можливість усунути явища корозії металевої частини дюбеля, а отже і виникнення мостів холоду. Крім цього забезпечення можливості закрити місцерозташування термодюбелів-зонтів добірними конструктивними елементами (накладками) сприяє додатковому захисту від втрат тепла внаслідок механічних пошкоджень поверхні термоізолюючого шару плити у процесі експлуатації, а також дозволяє захистити металеві елементи кріплення від корозії і таким чином запобігти ймовірності зниження міцності кріплення. При цьому, на відміну від прототипу, зникає потреба у використанні додаткового не структурного покриття (шпаклівки) для закривання голівок кріпильних елементів, що сприяє зниженню собівартості виготовлення плити. При цьому фланцева частина термодюбеля ("зонт"), завдяки своїй еластичності та більшому діаметру кріплення, порівняно із використаним у прототипі дюбелем швидкого монтажу, не тільки сприяє теплоізоляції, а й більш надійно утримує термоізолюючий шар та, при цьому не пошкоджує його. Таким чином збільшується площа примикання покриття із плит до утеплюваної поверхні, а також забезпечується надійність конструкції та довговічний термін експлуатації. Завдяки тому, що у запропонованій конструкції плити поверхня декоративно-захисного цементно-щебеневого шару може мати різноманітне забарвлення та різноманітний рельєф, зокрема імітувати різноманітні фактури - природного каменю, мармуру, граніту, піщанику тощо або ж мати гладку рівну форму, а також тому, що добірні конструктивні елементи - накладки на вільні ділянки термоізолюючого шару - за своєю структурою є аналогічними поверхні декоративно-захисного цементно-щебеневого шару плити, усувається необхідність обов'язкової декоративної обробки встановлених тирсобетонних оздоблювально-утеплювальних плит, наприклад фарбування, хоча за бажанням споживача така можливість може бути легко реалізована. За рахунок цього відчутно, порівняно із прототипом, знижується собівартість виготовлення запропонованої плити та вартість її обслуговування у ході експлуатації. Суть корисної моделі пояснюється ілюстративним матеріалом, на якому зображено: на фіг. 1 - загальний вигляд запропонованої плити; на фіг. 2 - запропонована плита, встановлена на фасад будівлі, вигляд збоку у розрізі, фіг. 3 і фіг. 4 - варіанти монтажу запропонованої плити. Запропонована плита тирсобетонна оздоблювально-утеплювальна безшовна включає термоізолюючий шар 1, тирсоцементно-щебеневий шар 2 та декоративно-захисний цементнощебеневий шар 3. Тирсоцементно-щебеневий шар 2 та декоративно-захисний цементно щебеневий шар 3 містять органічні й неорганічні хімічно активні добавки, наприклад дисперсію ПВА та смолу деревну омилену, причому тирсоцементно-щебеневий шар 2 додатково містить здрібнений пінопласт та дрібно-фракційний щебінь. Термоізолюючий шар 1, виконаний із заглибленнями 4 по площині поверхні, заповненими частиною тирсоцементно-щебеневого шару 2 при з'єднанні шарів 1, 2 і 3 у процесі виготовлення плити. Декоративно-захисний шар 3 UA 100228 U 5 10 15 20 25 30 35 40 45 50 55 60 сполучений із тирсоцементно-щебеневим шаром із армуванням сполучених сторін склосіткою 5. На поверхні плити містяться ділянки 6 термоізолюючого шару 1, вільні від тирсоцементнощебеневого шару 2 та декоративно-захисного цементно-щебеневого шару 3, розташовані переважно по периметру поверхні плити з можливістю виконання в їхніх межах наскрізних отворів 7 під неметалеві монтажні втулки 8 для кріпильних елементів 9. Добірні конструктивні елементи у вигляді накладок 10 виконані з можливістю розташування і фіксації на вільних ділянках 6 термоізолюючого шару 1. При цьому кожна накладка 10 за структурою є аналогічною поверхні декоративно-захисного цементно-щебеневого шару 3 та має форму, яка відповідає конфігурації принаймні двох суміжних фрагментів 6′ та 6′′ вільних ділянок 6 термоізолюючих шарів 1 плит, суміжно розташовуваних при монтажі. При цьому у різних можливих варіантах реалізації запропонованої корисної моделі вищезгадані суміжні фрагменти 6′, 6′′ і 6′′′ вільних ділянок 6 термоізолюючих шарів 1 суміжно розташовуваних плит можуть бути виконані як правильної геометричної форми (фіг. 3), так і неправильної (довільної) форми (фіг. 4). Крім того, взаємне розташування суміжних фрагментів 6′, 6′′ і 6′′′ вільних ділянок 6 термоізолюючих шарів 1 забезпечує можливість суміжного встановлення плит із зсувом по горизонталі або вертикалі (фіг. 4). Суть запропонованої корисної моделі пояснюється спільно з найбільш вдалим з практичного погляду варіантом її реалізації у виробництві. Запропоновану плиту тирсобетонну оздоблювально-утеплювальну безшовну отримують за відомою технологією виготовлення багатошарових утеплювальних систем. Зокрема верхній декоративно-захисний цементно-щебеневий шар 3 одержують вібролиттям із цементнощебеневої суміші з додаванням визначених органічних й неорганічних хімічно активних добавок. Для виготовлення декоративно-захисного цементно-щебеневого шару 3 вибирають заливальну форму, яка дозволяє формувати фігурний край периметра заготовки для забезпечення технічної можливості в подальшому, під час з'єднання всіх шарів плити, залишати по периметру поверхні термоізолюючого шару 1 ділянки 6, вільні від від тирсоцементнощебеневого шару 2 та декоративно-захисного цементно-щебеневого шару 3. Кількість вільних ділянок 6 обумовлена, як правило, габаритними розмірами та вагою плити, а також практичною потребою. Так, для виконання тотального безшовного потайного з'єднання стиків суміжних плит (дорогого, матеріалоємного та складного варіанта реалізації) потрібна велика кількість вільних ділянок 6 по всьому периметру стиків суміжно розташовуваних плит (не показано, зважаючи на нераціональність здійснення), при цьому більш практичний варіант реалізації безшовного потайного з'єднання плит з частковою герметизацією окремих ділянок стиків незначної протяжності (фіг. 3, фіг. 4) потребує значно меншої кількості вказаних ділянок 6 і тому є більш прийнятним. Також при використанні заливальної форми передбачають можливість отримання рельєфної зовнішньої (лицьової) поверхні декоративно-захисного цементно-щебеневого шару 3, головним чином, за рахунок рельєфної донної частини форми. Одночасно з виготовленням декоративно-захисного цементно-щебеневого шару 3 з аналогічного цементно-щебеневого складу методом вібролиття виготовляють необхідну кількість окремих добірних конструктивних елементів - накладок 10. Форма накладок 10 точно відповідає конфігурації принаймні двох суміжних фрагментів 6′ та 6′′ вільних ділянок 6 термоізолюючого шару 1 суміжно розташовуваних при монтажі на будівлі плит. При цьому товщина накладок 10 розраховується з урахуванням глибини розташування вільних ділянок 6 та товщини з'єднувального складу, який передбачається наносити у ході фіксації накладок 10 безпосередньо на суміжно установлених плитах, наприклад, тирсоцементно-щебеневого або будь-якого клейового. Для виготовлення заготовки термоізолюючого шару 1 використовують переважно розмірний листовий теплоізоляційний матеріал: пінопласт, пресовану мінеральну і кам'яну вату, піноскло та ін. Товщину термоізолюючого шару 1 вибирають залежно від кліматичних умов експлуатації утеплюваного об'єкту. При цьому на виготовлений термоізолюючий шар 1 механічним способом наносять технологічні заглиблення 4 для надійного скріплення із тирсоцементно-щебеневим шаром 2 методом вібрації. З'єднання виготовлених заготовок декоративно-захисного цементно-щебеневого шару 3 та термоізолюючійного шару 1 здійснюють наступним чином: на отриману заготовку декоративнозахисного шар 3, встановлену на вібростолі і покриту в межах свого периметра армуючою склосіткою 5, наносять попередньо приготований тирсоцементно-щебеневий склад для отримання відповідного шару 2. Після цього на вказаний шар нанесеного тирсоцементнощебеневого складу поміщають заготовку термоізолюючого шару 1. У результаті впливу вібрації відбувається з'єднання всіх шарів плити (в т. ч. з проникненням тирсоцементно-щебеневого 4 UA 100228 U 5 10 15 20 25 шару 2 в технологічні заглиблення 4 на поверхні термоізолюючого шару 1. Після просушування виготовлена плита готова до використання. Монтаж запропонованої оздоблювально-утеплювальної плити здійснюють наступним чином. Першу плиту закріплюють на утеплювальній поверхні шляхом приклеювання зворотного боку теплоізоллючого шару 1 із наступною фіксацією за допомогою термодюбелів-зонтів. Для цього на поверхні приклеєної плити, у межах вільних ділянок 6 термоізолюючого шару 1 висвердлюють наскрізні отвори 7, в які вставляють термодюбелі та здійснюють закріплення конструкції. Аналогічним способом встановлюють кожну наступну суміжну плиту. Після остаточного закріплення плит всі фрагменти вільних ділянок 6 термоізолюючих шарів 1 суміжно розташованих плит закривають відповідними їм за конфігурацією накладками 10 із закріпленням останніх за допомогою тирсоцементно-щебеневого або будь-якого клейового складу. При цьому вільні ділянки 6 термоізолюючого шару 1, розташовані на крайових плитах в місцях відсутності стиків з іншими плитами, зокрема по верхній, нижній та бічними кромкам утвореного покриття, закривають частинами (фрагментами) накладок 10 відповідної форми, які отримують в необхідній кількості, як правило, безпосередньо під час монтажу плит шляхом відпилювання, відколювання або будь-якого іншого відокремлення від готових, промисловим методом виготовлених накладок 10. Заявлене технічне рішення перевірене на практиці. Запропонована плита тирсобетонна оздоблювально-утеплювальна безшовна не містить у своєму складі жодних конструктивних елементів чи матеріалів, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема, у галузі будівництва, а отже є придатною для промислового застосування, має технічні та інші переваги перед відомими аналогами, що підтверджує можливість досягнення технічного результату об'єктом, що заявляється. У відомих джерелах патентної та іншої науково-технічної інформації не виявлено конструкцій і зразків оздоблювально-утеплювальних плит із вказаною в пропозиції сукупністю суттєвих ознак. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 1. Плита декоративно-утеплювальна безшовна, що містить термоізолюючий шар, виконаний із заглибленнями по площині поверхні, тирсоцементно-щебеневий шар, що містить здрібнений пінопласт і сполучений із термоізолюючим шаром із заповненням вказаних заглиблень, та декоративно-захисний цементно-щебеневий шар, причому декоративно-захисний цементнощебеневий і тирсоцементно-щебеневий шари містять органічні й неорганічні хімічно активні добавки, а також сполучені між собою з армуванням склосіткою, яка відрізняється тим, що містить вільні від декоративно-захисного цементно-щебеневого і тирсоцементно-щебеневого шарів ділянки термоізолюючійного шару, розташовані переважно по периметру поверхні плити з можливістю виконання в їхніх межах наскрізних отворів під неметалеві монтажні втулки з фланцями для кріпильних елементів, а також додатково має відповідну кількість добірних конструктивних елементів у вигляді накладок на вказані ділянки термоізолюючого шару, причому кожен елемент за структурою є аналогічним поверхні декоративно-захисного цементно-щебеневого шару плити та має форму, яка відповідає конфігурації принаймні двох суміжних фрагментів вільних ділянок термоізолюючих шарів плит, суміжно розташовуваних при монтажі. 2. Плита за п. 1, яка відрізняється тим, що суміжні фрагменти вільних ділянок термоізолюючих шарів суміжно розташовуваних при монтажі плит, виконані правильної геометричної форми, наприклад прямокутника, квадрата, ромба, паралелограма, трикутника тощо. 3. Плита за п. 1, яка відрізняється тим, що суміжні фрагменти вільних ділянок термоізолюючих шарів суміжно розташовуваних при монтажі плит, виконані неправильної (довільної) геометричної форми. 4. Плита за п. 1-3, яка відрізняється тим, що поверхня декоративно-захисного цементнощебеневого шару виконана рельєфною з можливістю імітації фактури природного каменю, мармуру, граніту, піщанику та ін. 5. Плита за п. 1-4, яка відрізняється тим, що поверхня декоративно-захисного цементнощебеневого шару має забарвлення. 5 UA 100228 U 6 UA 100228 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
